Делаю машину из Atomic Heart 2. Часть 2⁠⁠

Продолжение Делаю машину из Atomic Heart 2. Часть 1

Видео процесса: ютуб ТЫК

Часть 2.1. Пора сгладить углы... и не только.

Все было распечатано. Но это далеко не конец подготовки работы.

https://coub.com/view/49rz3v - Таймлапс печати стёкл для авто.

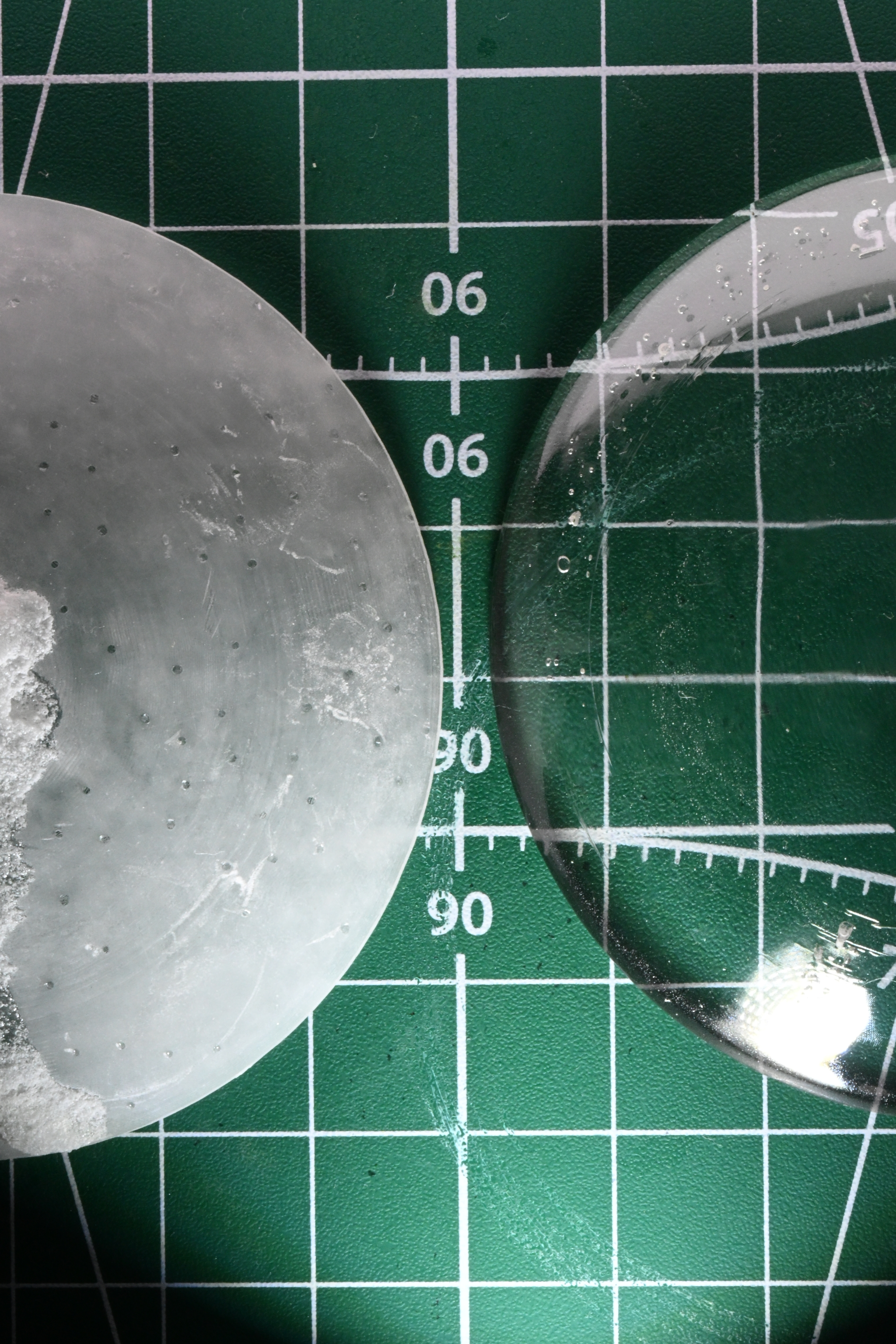

Все детали надо обработать до итогового вида. Если обычный пластик требует простой полировки поверхности, то стёкла - это отдельный вид искусства. У меня только с 5го раза получилось добиться нужного результата на "лобовом". Сначала попадали мелкие капли пузырей и сформировали дорожки (кстати, в других стеклах тоже, но их я уже не стал переделывать).

Для устранения этого дефекта я снизил скорость печати, уменьшил высоту подъема после каждого слоя, что бы край отпечатки не выходил за пределы жидкости (не цеплял воздух), увеличил задержку включения засветки. Это помогло! Правда, в последней попытке, после долгой шлифовки, обнаружил две поры "ровнехонько" по центру детали.

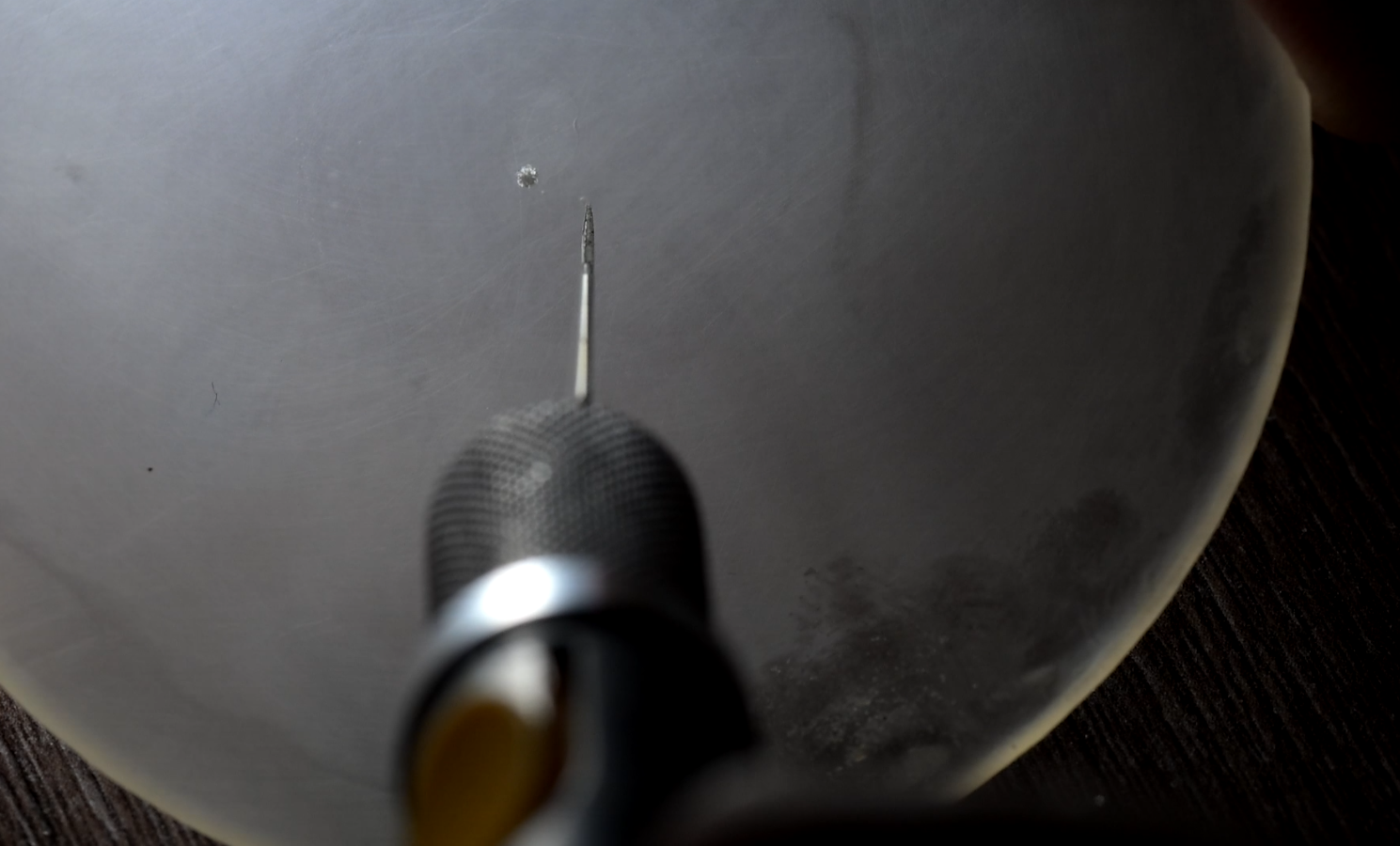

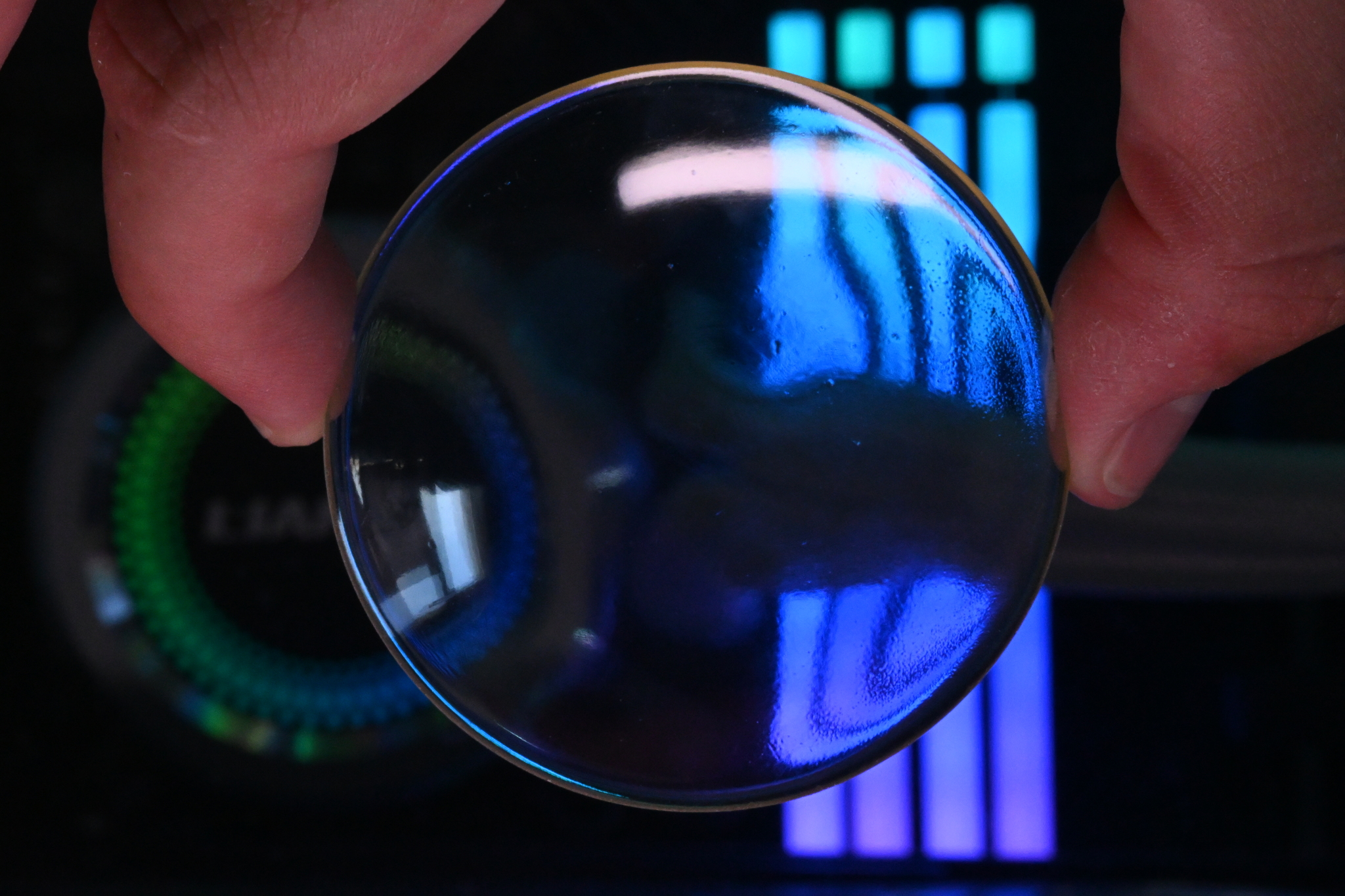

Это решалось расширением поры и заполнением свежим материалом с последующей шлифовкой и полировкой всех стекол до 5000 - 7000 наждачки. Оказывается зерно выше 3000 абы где не продают, а на маркетплейсах "шкурка" с быстрой доставкой стоит как крыло от самолета. Но результат того стоит.

В конце все прозрачные детали покрывались глянцевым лаком.

@vsobakeposmotri , Ответил на Ваш вопрос про поведение смолы?

Часть 2.2. В ногах правды нет. Зато есть шарниры

За помощь в решении вопроса конструирования крепления косела и подбора пластика спасибо @Kreinto , @user10423218 и @Hellwis . В итоге я вернулся к виду крепления неразборного "бионикла", но максимально близкого к референсу из трейлера.

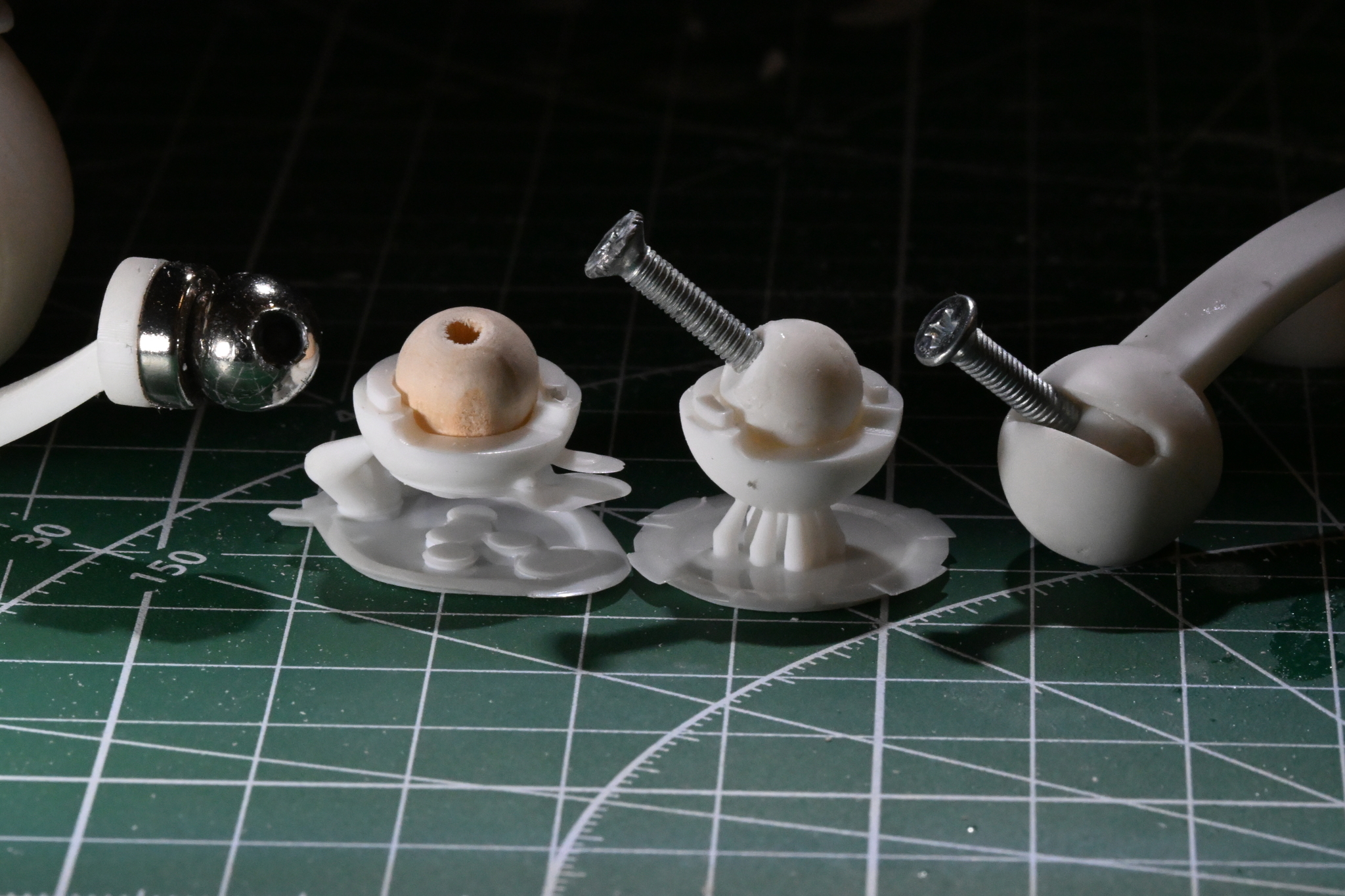

В процессе проб я пытался сверлить металлические шары, но это не очень приятное занятие, которое вряд ли захотят повторять. Я попробовал применять деревянные бусины - они уже с дырочкой, но их точность не позволяет зафиксировать силой трения колесо. А вот пластик для кукол от "ResiOne" и правда хорош. Печатается не так легко, как художка, но держит 2 детали в шарнире - мое почтение. Постобработка и покраска у него тоже на уровне и сам он не такой хрупкий.

@PavleB и @GamerX , мне кажется такое решение в нагруженных элементах не позволит сломаться конструкции. Из обычного пластика не пробовал собирать, уверен, он будет хрупким, как вы и писали. А этот шарнир из "TH-BJD" уже под 1000 циклов сгибания и разгибания пережил и все ок (специально сидел и гонял его).

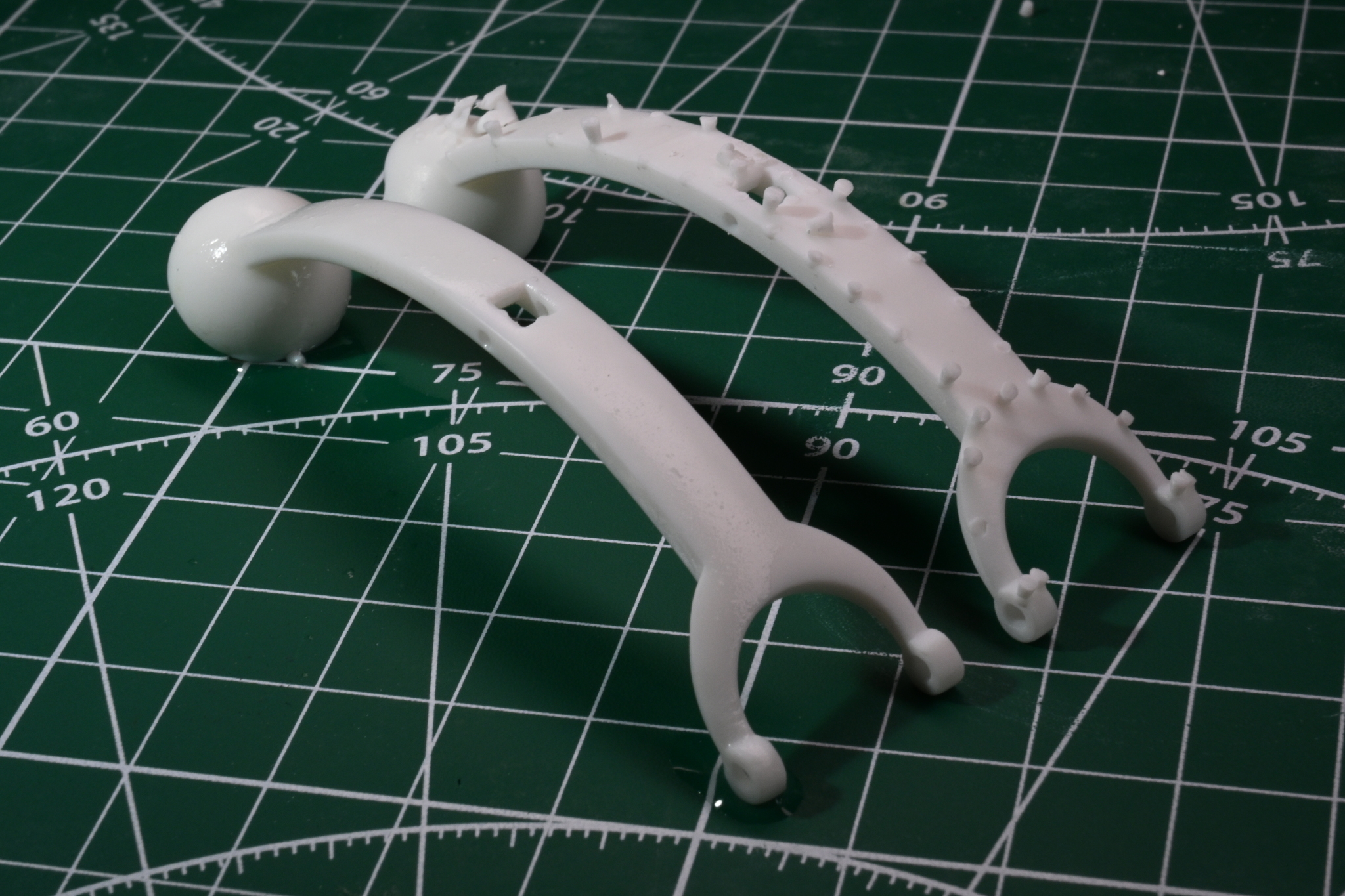

Когда все готово, мне обязательно потребуется, на ВСЯЯЯКИЙ случай, добавить клей (снаружи для укрепления стыка) и склеить 3 из 4 шарниров. Пришлось все голени перепечатать. А то ж мне делать больше нечего.

Часть 2.3. Покраска. Сегодня в моде синий, это такой оттенок красного! 🎬

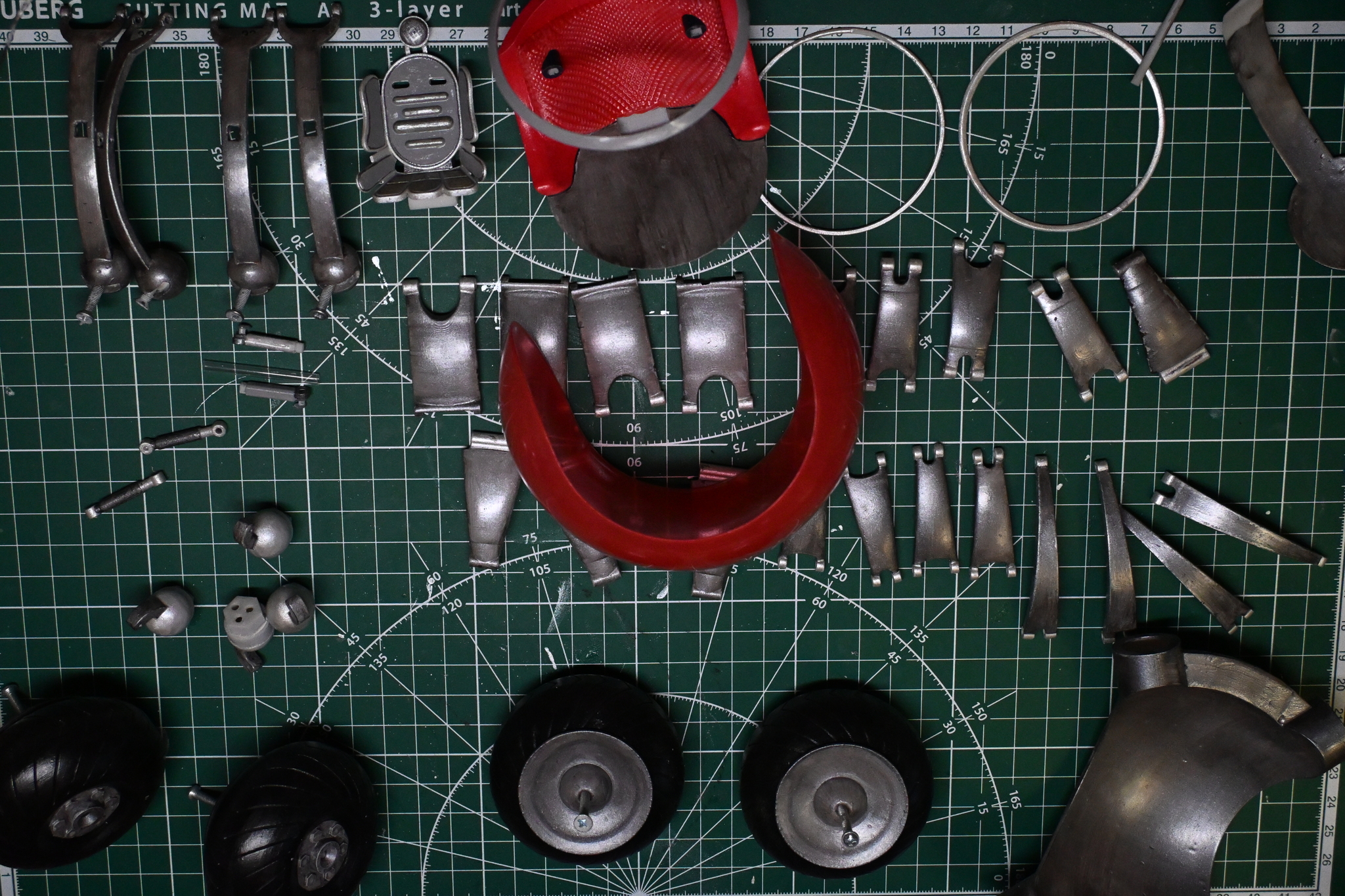

Тут много говорить нет смысла. Грунт из аэрографа и потом пигменты. Металлические детали окрасил металликом, он сразу создает красивый эффект.

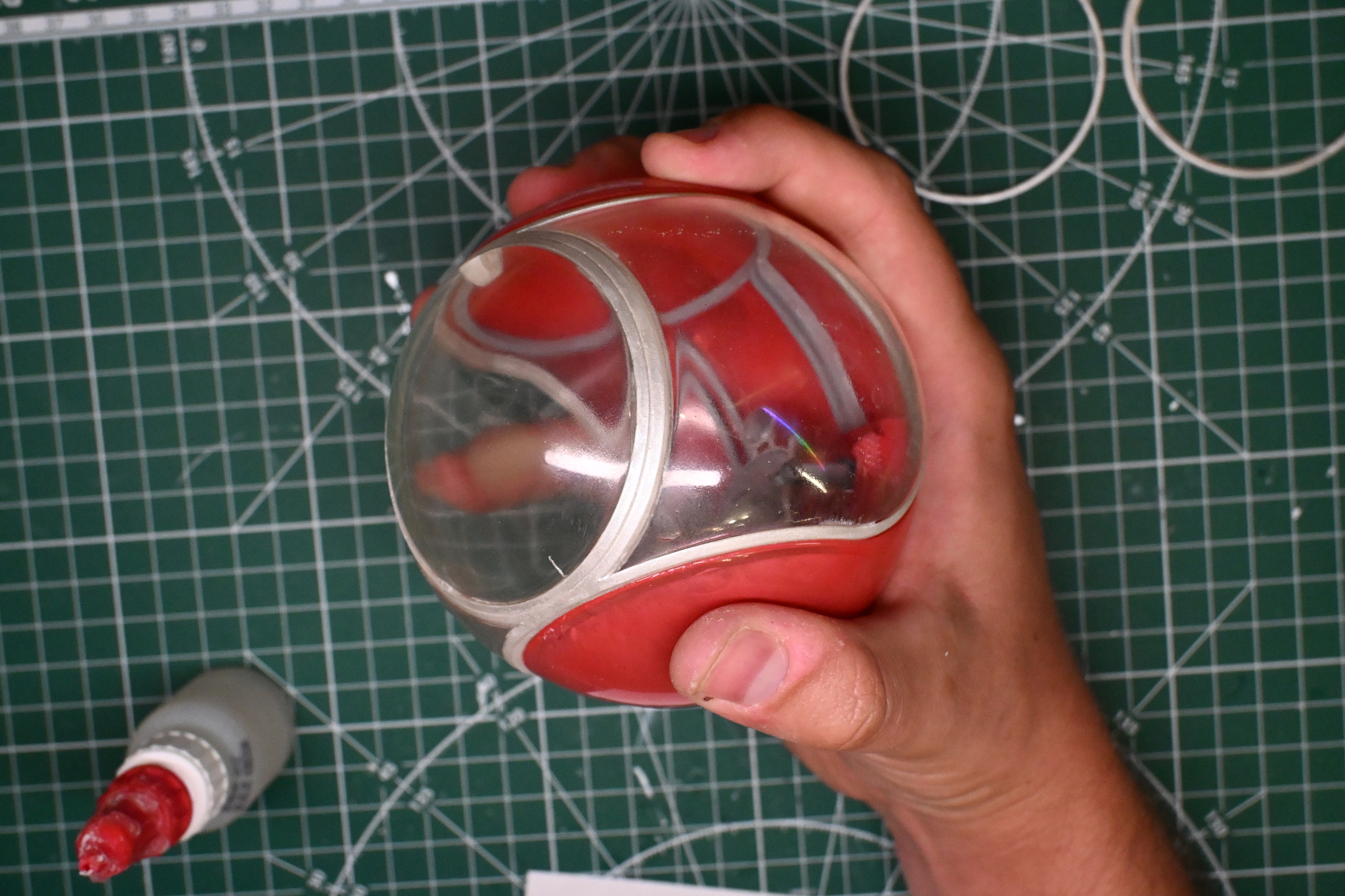

Понравилось делать цветное стекло: для этого развел разбавителем для аэрографа краску и нанес в 2 слоя полученный раствор с внутренней стороны + лак.

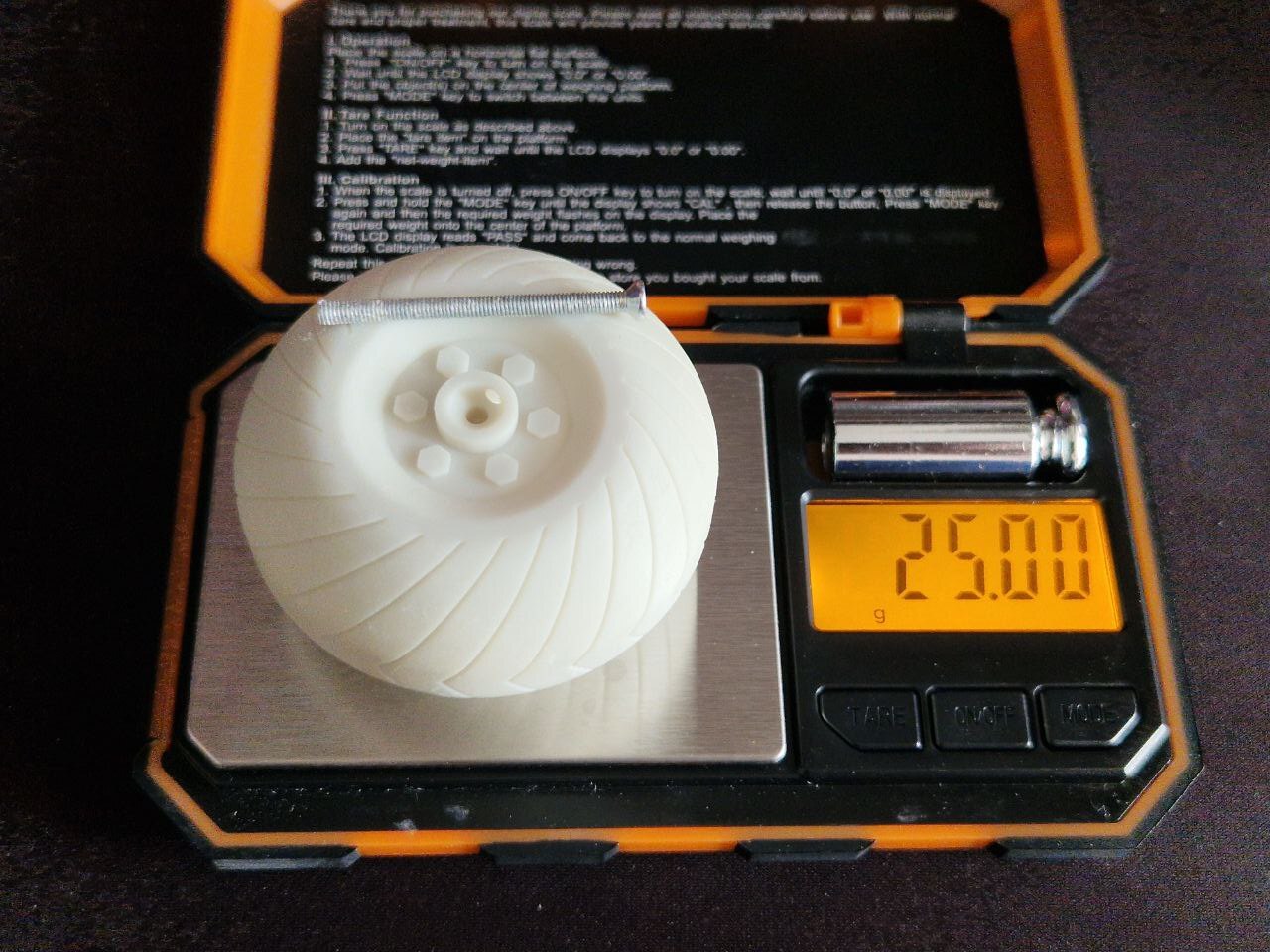

@drochumba , колёса просто покрасил, не стал усложнять проект и делать TPU покрышки. На удивление, каждое колесо весит не много (в пределах 30 г.), хоть и выглядит массивно.

Сборка не вызвала особой сложности, если заранее все просчитано и подогнано, то остаётся сложить пазлы и проклеить там, где задумано.

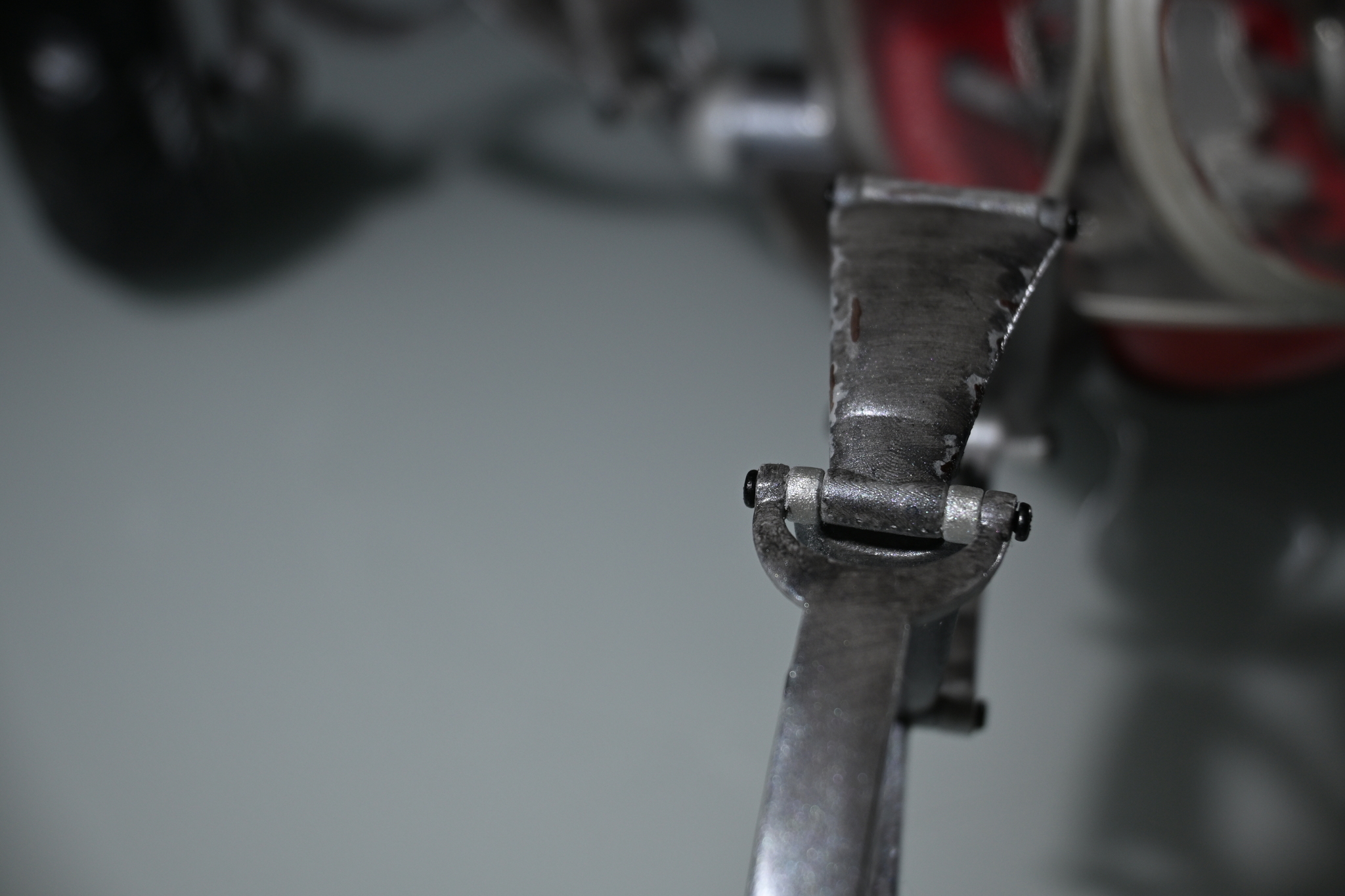

Ноги скрепляем винтиками 1.25мм, если надо, подрезаем их по длине. А еще я попробовал добавить немного ржавчины в местах частого контакта, как в оригинале.

До этого момента я хотел приклеить сферу к основанию, но потом, во время фотосессии, решил оставить так; позднее доглядел, что шар "качается" и на видео в трейлере.

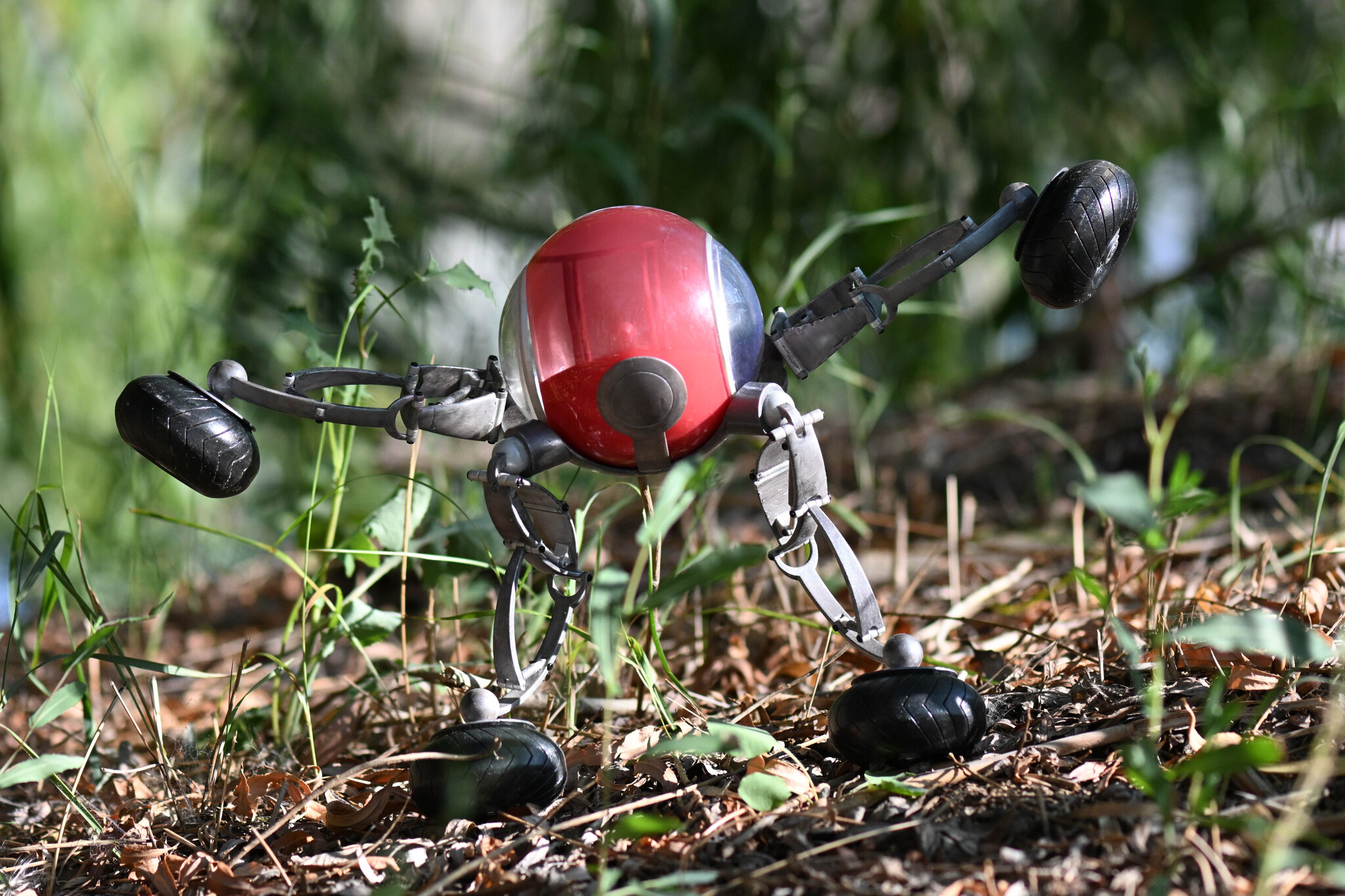

Финальный вид.

Ноги в бедренном суставе держат недостаточно крепко, что бы выдержать вес шара, приходится подпирать (Вовка одобряет такую работу.

Робот может так

и так

Мне результат понравился, правда теперь нужно придумать куда поставить такую красотень, что бы дети не разбили и из дома не выгнали.

Всем еще раз спасибо за приятные отзывы и комментарии.

STL модельки можно скачать тут - https://www.thingiverse.com/thing:7138463.

Солидовские оригиналы в ТГ - https://t.me/AurumWise/48.

Продолжаем работать...
