Canon G3400. Ремонт после ремонта⁠⁠

Существует в природе такой чмошныйотстойныйбеспонтовый принтер Canon Pixma G2400. Всем бы он был хорош, если бы не был так плох.

Объясню, почему я такого о нем мнения.

Причин всего две, но, они серьезные. Первая причина — это СНПЧ. Для тех, кто не знает — СНПЧ значит система непрерывной подачи чернил. Вещь, в общем то, хорошая. Но, не в этом аппарате. В этом принтере картридж и печатающая головка представляют собой единое целое.

Картриджей два: черный и цветной. Сами картриджи древнего образца, которые компанией «Canon» всегда делались одноразовыми, не предназначенными для заправки. То есть, отпечатал 200-300 страниц, выкинул и купил новые.

Вторая причина вытекает из первой. Система трубок в комбинации с древними картриджами не удерживает внутри себя чернила. Они при простое принтера стекают обратно в емкость.

В общем то, из-за этого принтер перестает нормально печатать. Владелец начинает мучать бедный аппарат прочистками. Во время прочистки принтер прокачивает через картриджи приличное количество чернил. Это приводит к тому, что счетчик отработанных чернил в принтере переполняется и он перестает работать, выкидывая на экран компьютера угрожающее окно:

Есть специальная программа, которая сбрасывает этот счетчик при переводе принтера в сервисный режим. Но, как показывает практика, сброс счетчика с помощью этой программы тот еще геморрой))) У меня, например, ни разу не получилось))) В этом случае можно заменить микросхему, в которой хранится, помимо прочего, запись об уровне отработанных чернил. Все, вроде бы, просто и понятно. Казалось бы, какие проблемы могут возникнуть при такой плевой работе у квалифицированного специалиста? Однако же, могут))) Сейчас покажу)))

Принесли к нам как-то такой аппарат с жалобами:

«ВЫ ПИДАРАСЫЧМОШНИКИФУФЛОГОНЫПРОДАЕТЕХЕРНЮ Микросхемы, которые мы у вас купили, пустые». Пустые, понимаешь ли))) Вот совсем))) На мой вопрос с чего клиент так решил, заявлено было следующее: «Вот, мы купили у вас микросхемы, отнесли принтер с этими микросхемами к мастеру и он сказал, что они пустые».

Так, уже интереснее))) Мастер сказал же! Как ему не поверить))) Я сам лично прошиваю эти микросхемы. Процесс прошивки прост донельзя, и, используя оборудование, которым пользуюсь я в этом случае (программатор от Phyton «ChipProg»), ошибиться и не прошить микросхему крайне проблематично.

В общем, включаю аппарат. Вернее, нажимаю кнопку включения. А он, понимаешь, включаться отказывается. Ладно, и не таких побеждали! Посылаем клиента далеко и надолго погулять до завтра, я же приступаю к разборке аппарата. Снимаю плату и что же я вижу?

А вижу я то, что микросхема не припаяна, а контактные площадки оторваны от платы! Еще бы он в таком состоянии запустился!

Быстренько звоним клиенту, пока он не ушел совсем далеко и совсем надолго, чтобы срочно бежал к нам для решения вопроса с ремонтом.

Клиент вернулся, мы обрадовали его тем, что предыдущий мастер увалил ему аппарат. В подтверждение древней истины «кроилово ведет к попадалову» озвучиваем стоимость ремонта. Клиент, переборов жабу, соглашается, аппарат то ему нужен. Что же, приступаем к работе.

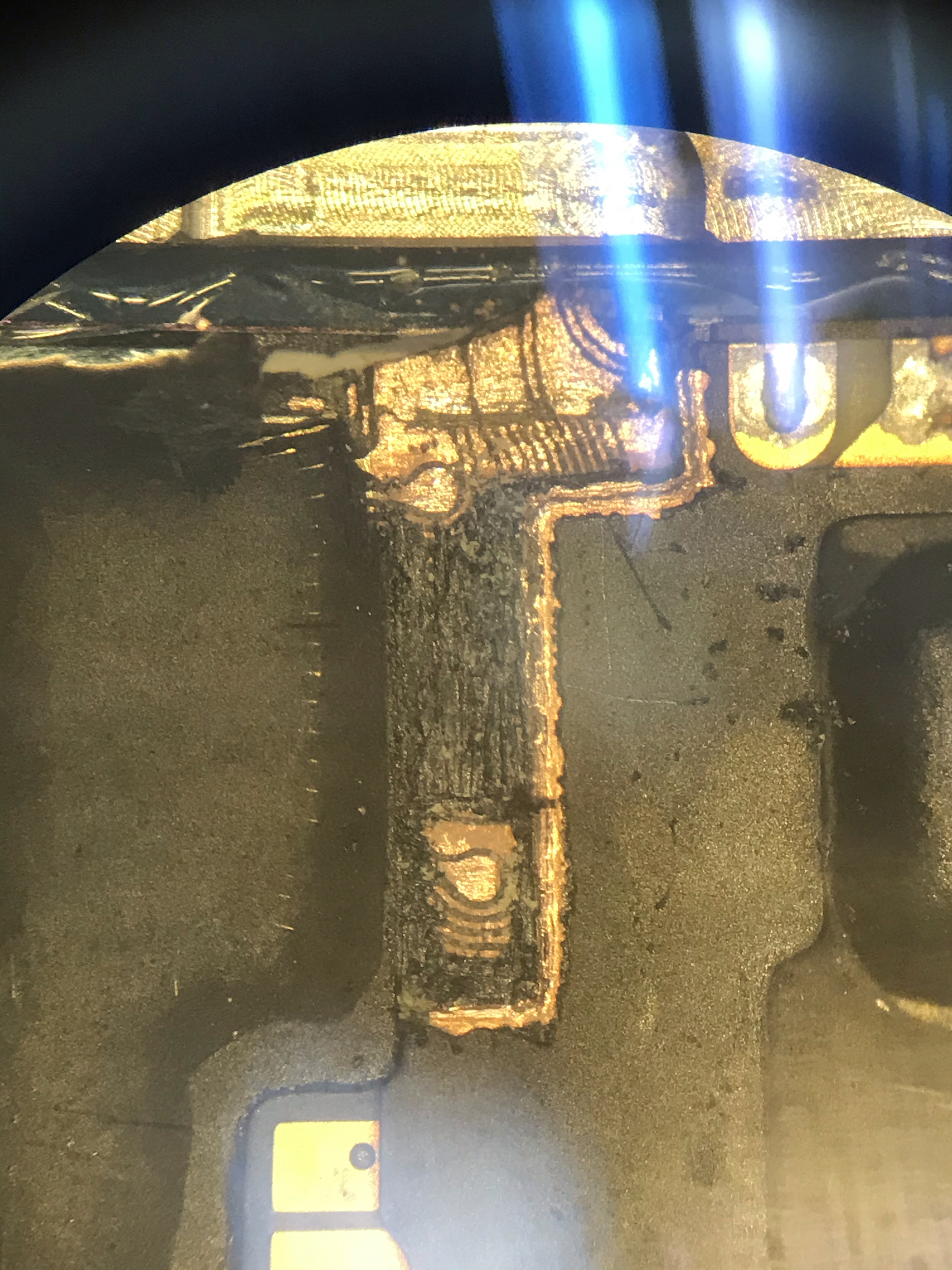

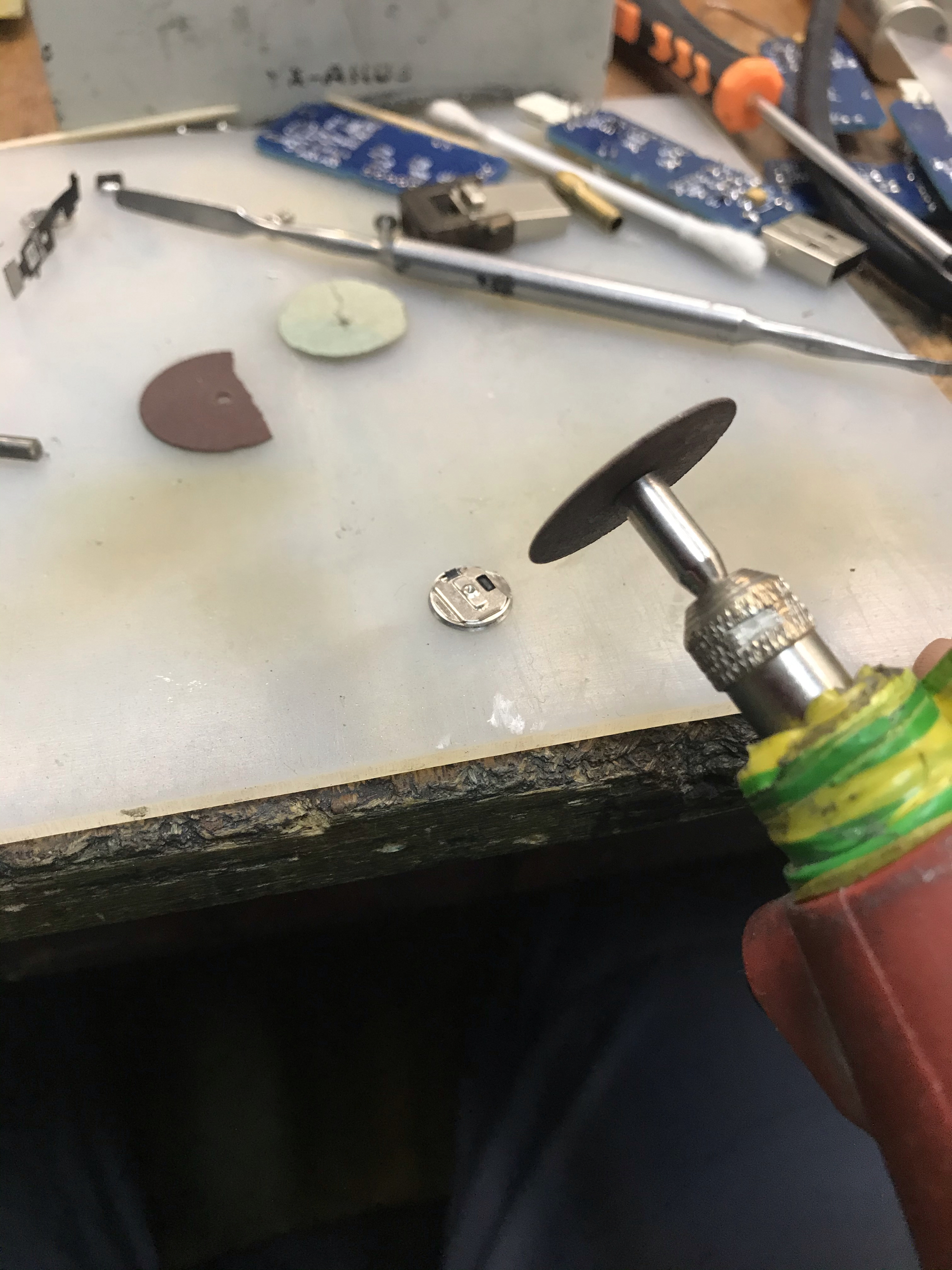

Первым делом удаляю остатки оторванных пятаков и дорожек. Зачищаю плату.

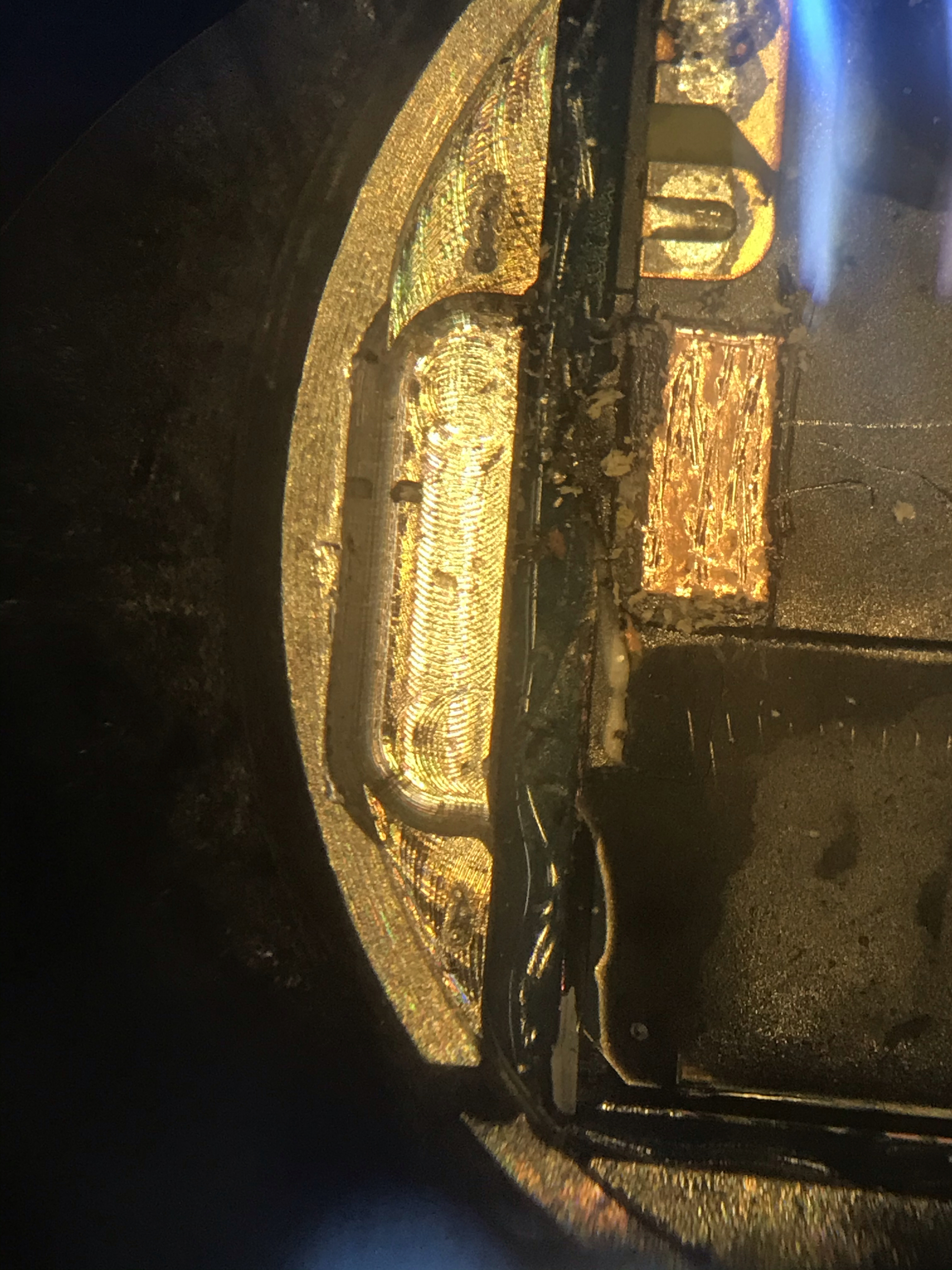

Далее очищаю плату от пыли для того, чтобы проложить проводники.

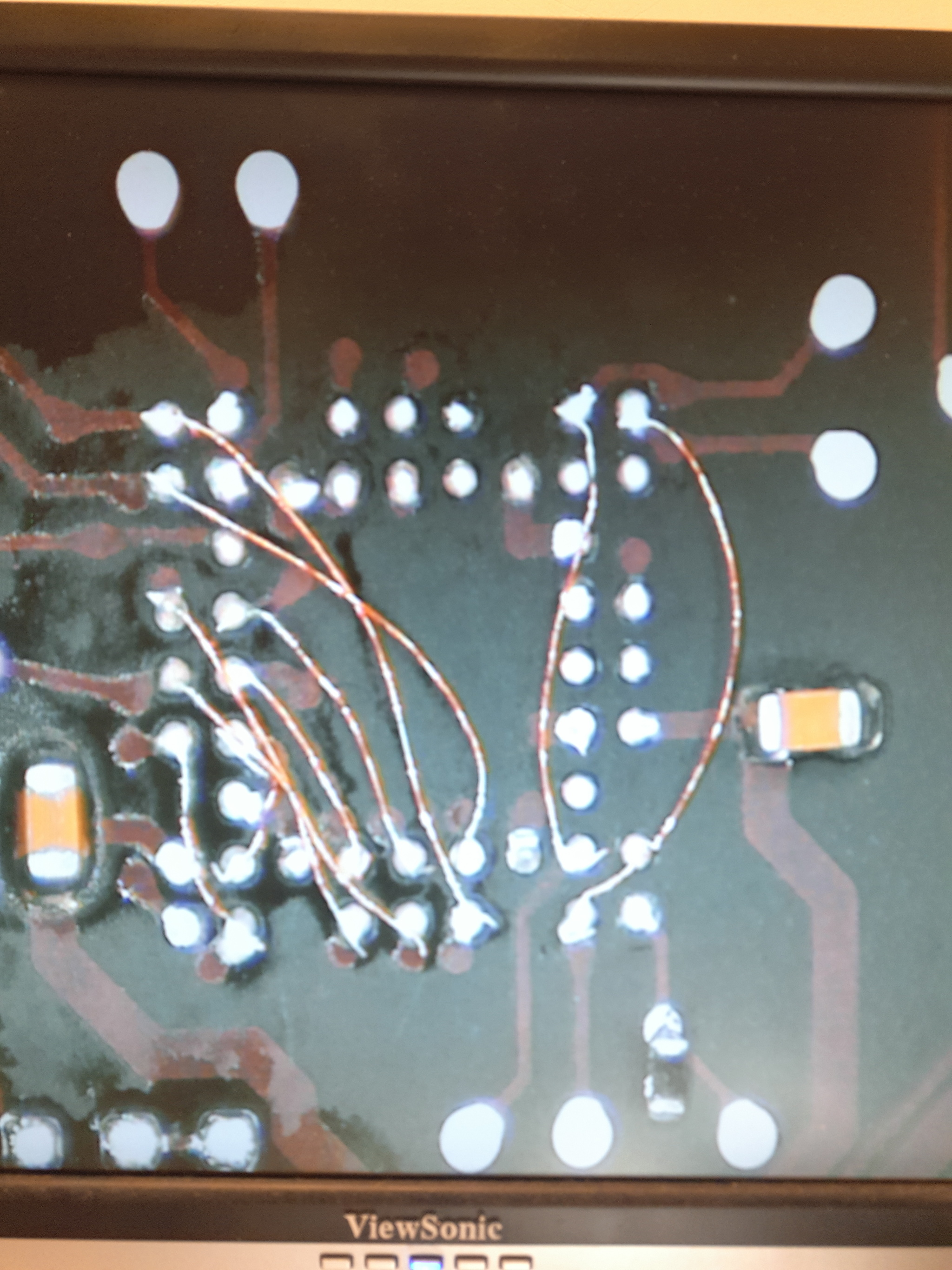

Приступаем к прокладке новых проводников.

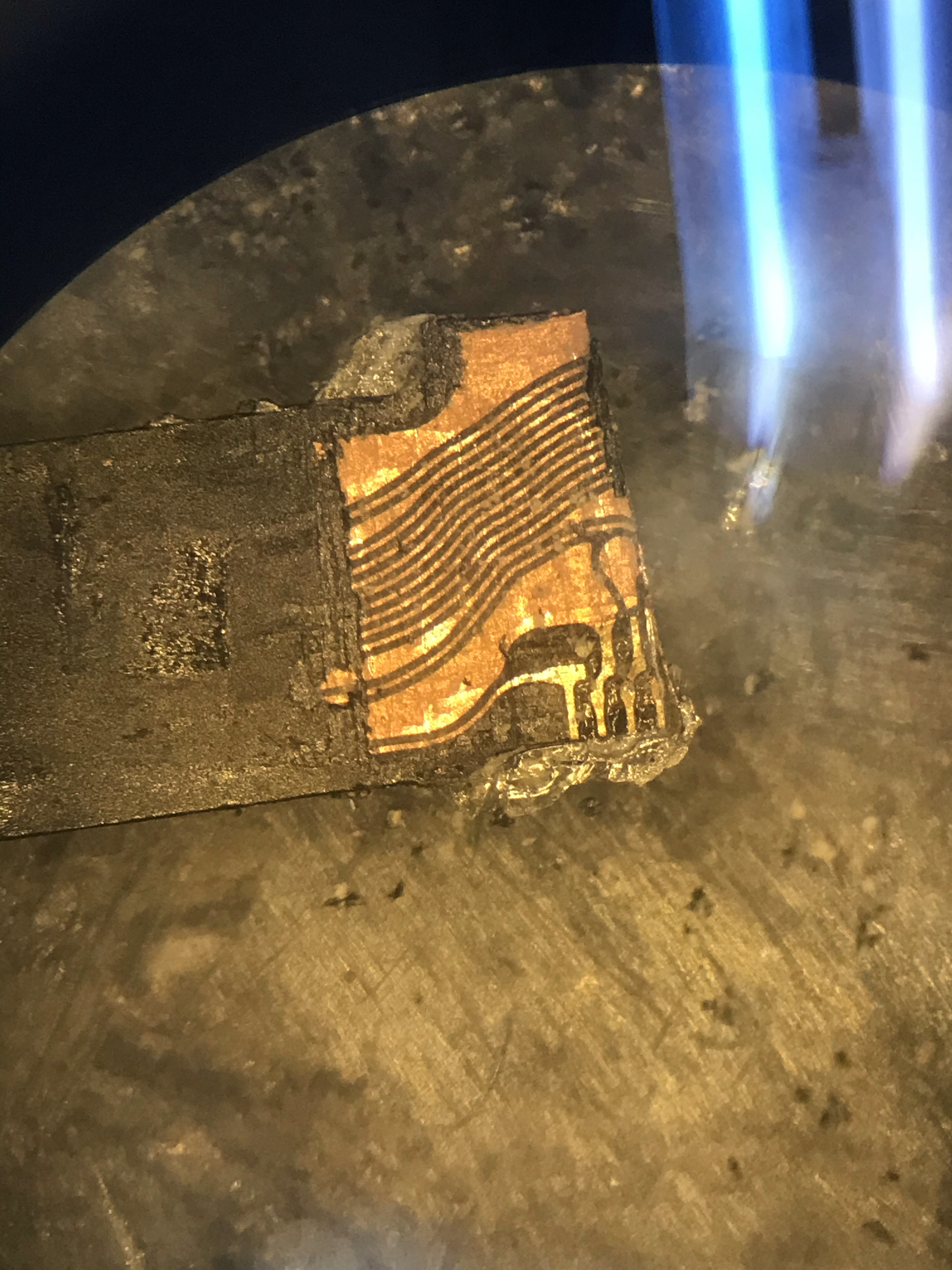

На фото выше вверху сегмент круга — это винтик, положив который на проводки я тем самым зафиксировал их. Теперь паяльной маской я фиксирую проводки в канавках. Далее кладу все это дело под ультрафиолетовый фонарь чтобы маска, затвердев, окончательно зафиксировала проводки в канавках.

После отвердения маски приступаю к восстановлению самих контактных площадок. На месте старой контактной площадки я сворачиваю спиралькой уложенный в канавки проводник и фиксирую его той же паяльной маской.

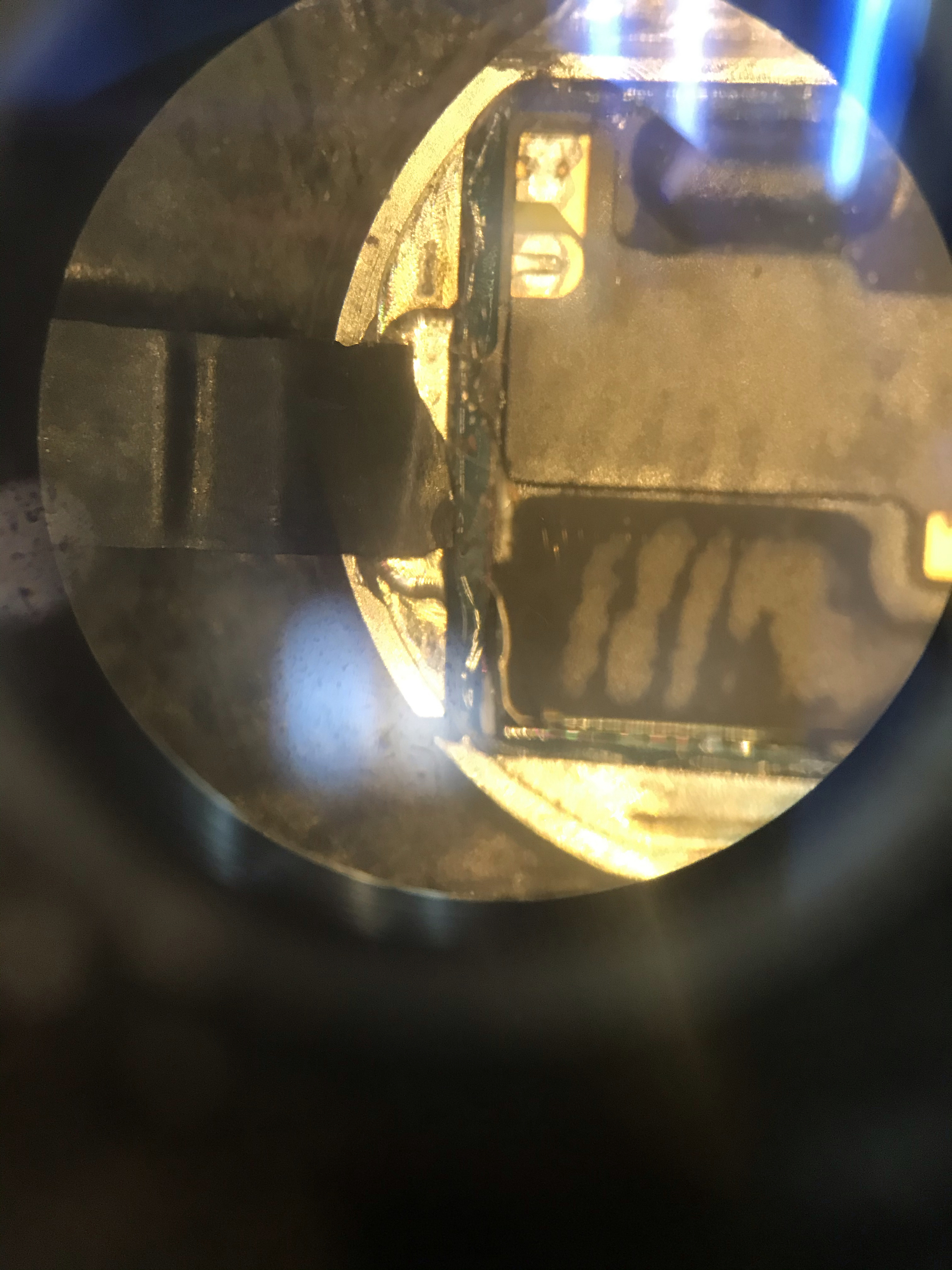

Так это выглядит во время отвердения.

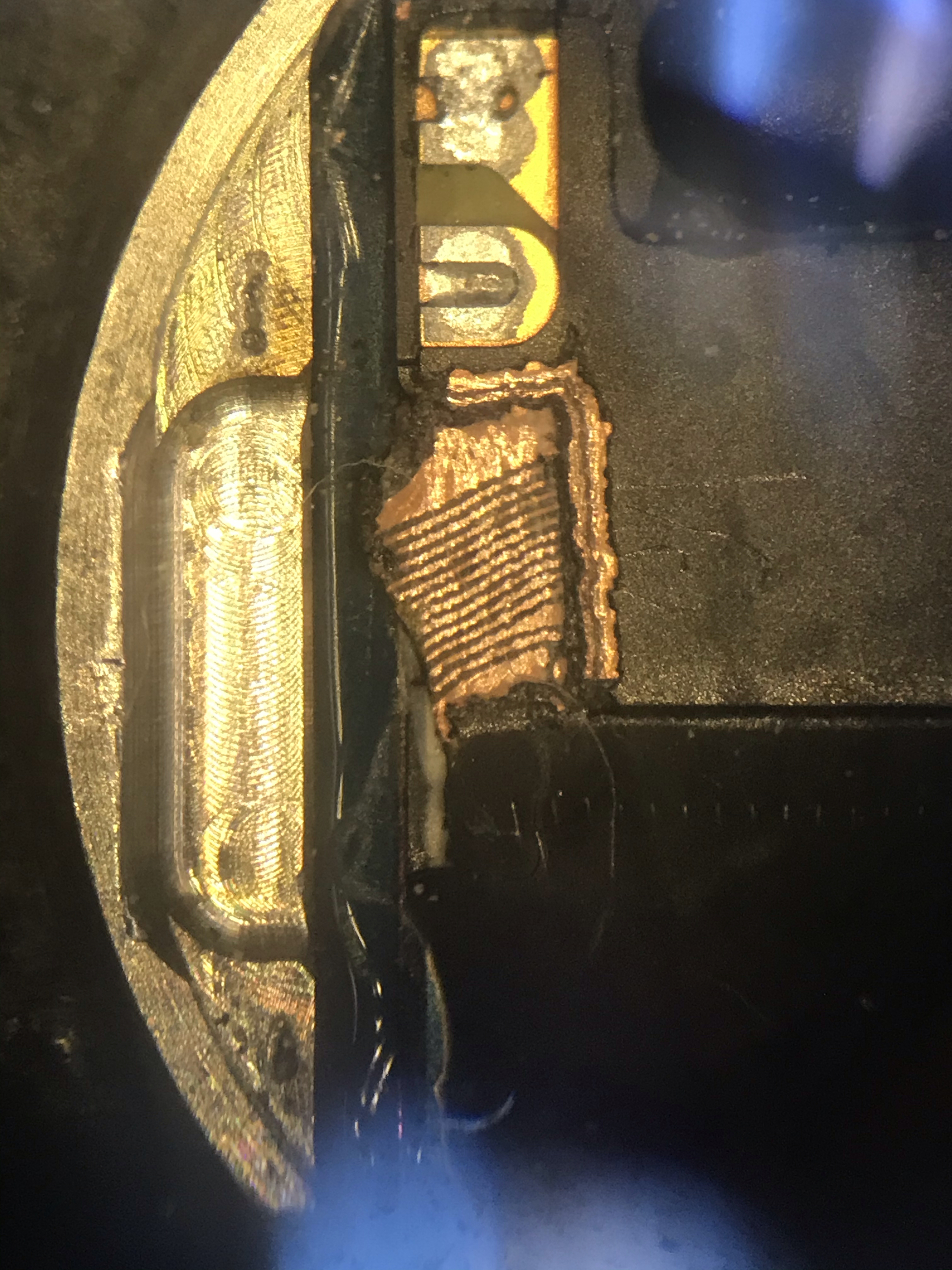

Вот так плата выглядит после отвердения паяльной маски. На месте оторванных контактных площадок новые в виде спиралей.

Устанавливаю новую микросхему на место. Ставлю плату на место, включаю аппарат и, проверив, ставлю его на полку для выдачи. Готово!

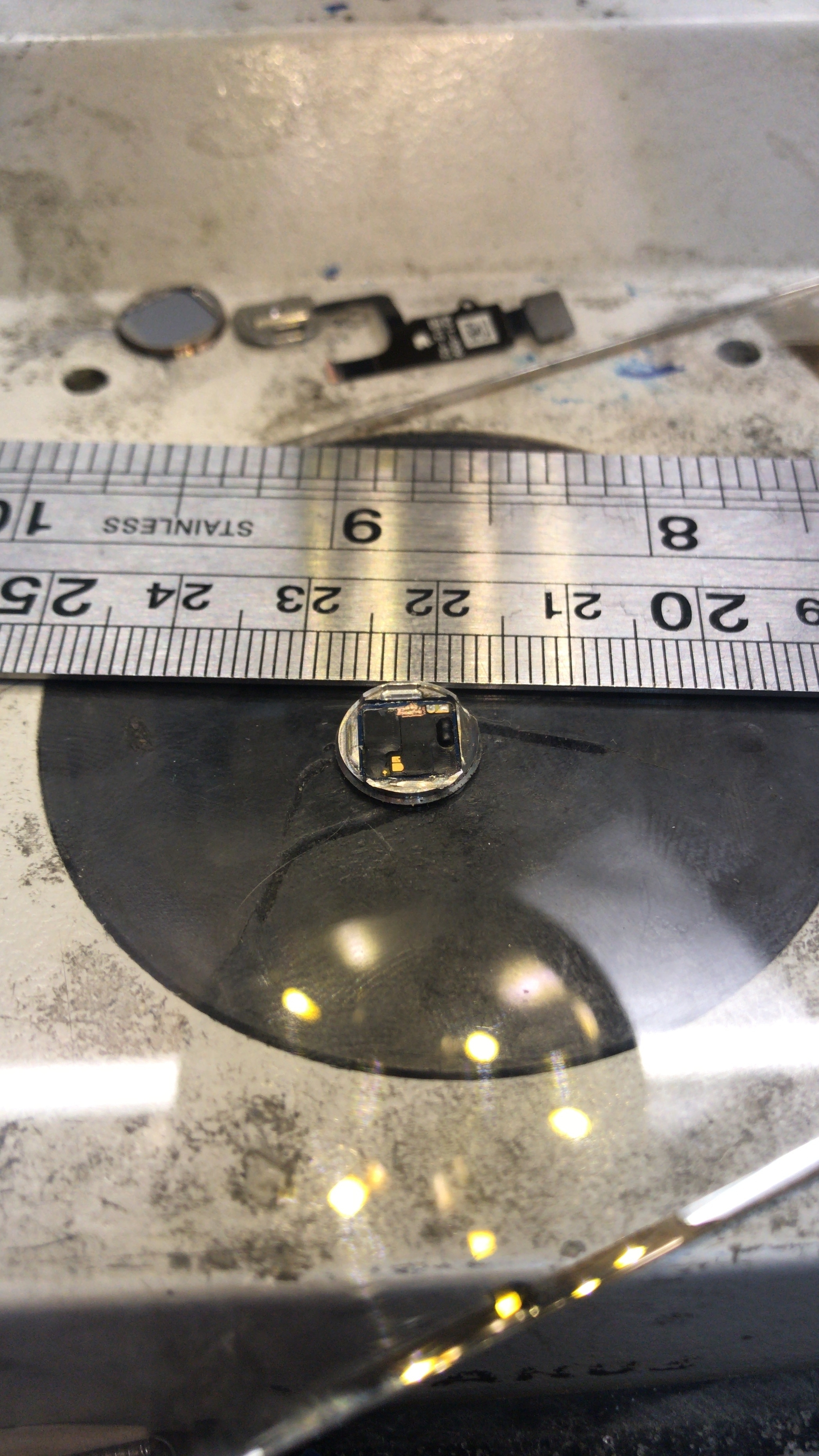

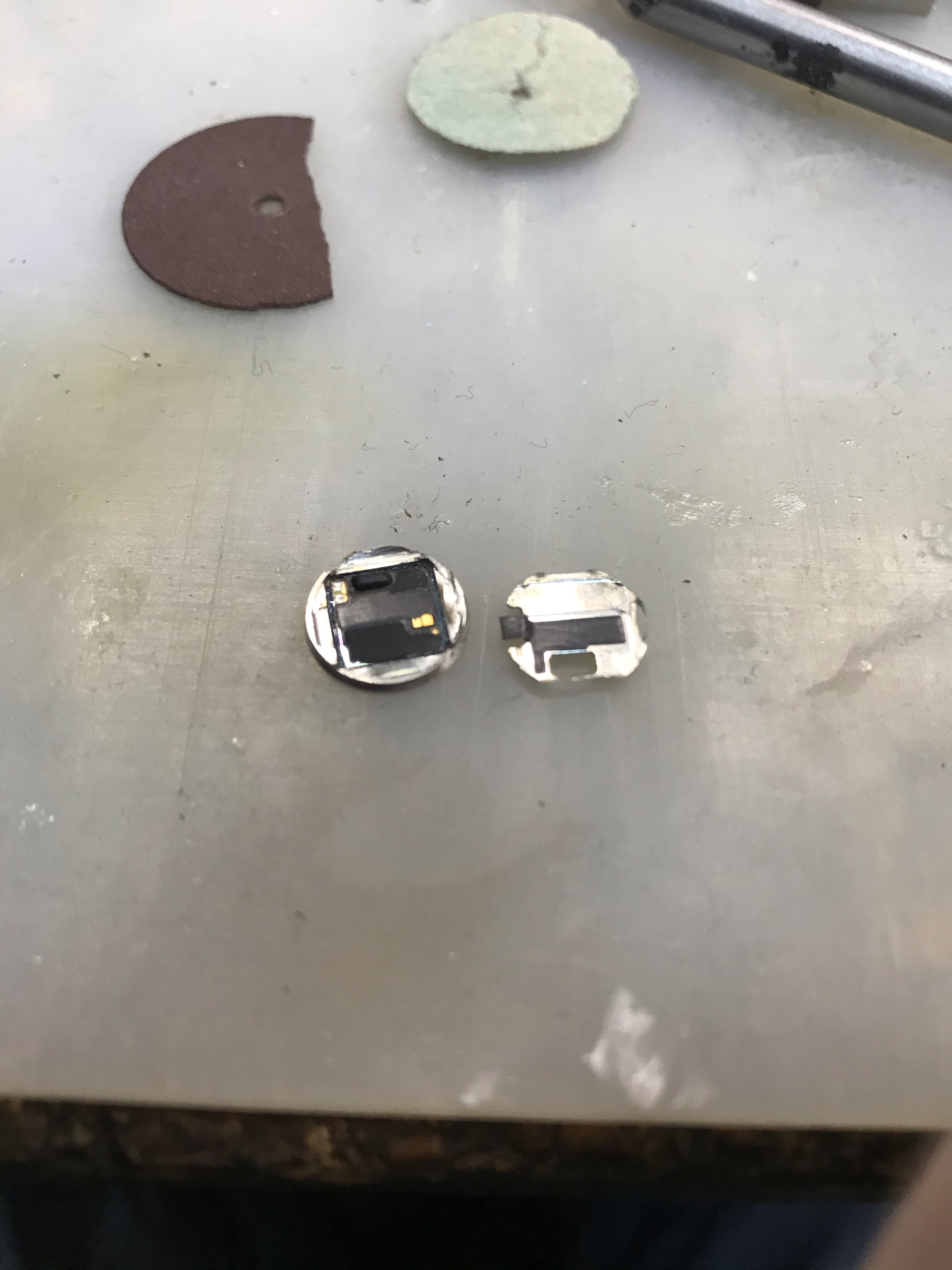

Вот фото для понимания масштаба работ)))

Подытожив все сказанное — принтер отстойный. Сброс счетчика отработанных чернил (замена микросхем памяти) необходим ему каждые 500-600 отпечатанных страниц. А возможно и меньше. Такой вот чмошныйотстойныйбеспонтовый принтер Canon Pixma G2400. Не покупайте такой. А если и купили — то отдавайте этот аппарат на процедуры только квалифицированным мастерам, после которых Вам не придется ремонтировать его в друго месте)))

Всем удачи и здоровья!!! Надеюсь, было интересно)))
