Артефакт ушедшей эпохи
Попалось мне, давеча, одно интересное устройство, назначения непонятного да вида диковинного.
И решил я спросить у пропитанного никотином и пивом мудреца-телеинженера "Что это за диво заморское?". А он мне возьми да и ответь "Балда ты mr.nic! Не заморское это чудо, а наше, советское! Правда копировали с иноземного... Но это не важно. А называется сей чудный агрегат - светоделительная призма".
Повёл меня сей добрый человек в святая святых. В сокровищницу (читай в кладовую с барахлом разной степени запылённости). И сказал учитель - "Твой блок призм всего лишь составная часть сего прибора - цветной телевизионной камеры КТ190 "Репортер".
"Эта камера в своё время снимала звёзд советского и российского телевидения. А сейчас, в эпоху HD, это чудо прошедшего времени стоит здесь и ждёт своего часа. Я бы тебе его дал... Но это моя прелесть! И лежать будет у меня! Хссссссс! Иш, руки тянет к самому сокровенному! Сам я его разбирал, и сейчас разберу! Надо же тебе, невежде, показать как оно устроено. Не трогай только и слишком пристально не глазей!" И узрел я начинку камеры что Пугачёву видала, если не в молодости, то хотя бы в фертильности.
Ангелы кажется запели "Аллиллуйя!" когда под боковой крышкой показались компактно уложенные платы.
Древние греки считали наготу прекрасной... Ну что ж, нам остаётся только это проверить!
Модуль "ЗГ" Это задающий генератор, обеспечивает работу ПЗС модулей (матриц камеры).
Модуль "ВУ" Это входной усилитель.Работает от ПЗС модулей.
Модуль "КН" корректор неравномерности устраняет неравномерность в белом и чёрном. После входного усилителя.
Модуль "АН" анализатор настройки он Анализирует баланс белого и чёрного. В нём работает система САБД.
Модуль "ПА" он программирует автонастройку. Запоминает настройки. Благодаря ячейкам памяти. Ячейки питаются напряжением + 4,5В.
Модуль "ГО" в матричных не используется только в трубочных. В нём работает только система индикации
Модуль "АК" это апертурная коррекция сигнала. Он поднимает чёткость картинки и цвета.
Модуль "УВ" Усилитель выходной. Он относиться к основным блокам. ВУ и УВ это основные блоки камеры. Остальные вспомогательные.Он обеспечивает окончательную коррекцию трёх сигналов и подготовку к ФП. В нём работает ГАММА коррекция.
Модуль "ФП" получает сигнал от УВ.Формиреут Еп.Готовит его на ФЦ.
Модуль "ФЦ" Формирователь цветности. В нём работает кодер СЕКАМ. И Генератор ГЦП,
Модуль "СГ" Синхро генератор. Обеспечивает синхронизацией ПЗС модули.А также Весь тракт камеры и канала камеры.
Модуль "БП" Модуль питания всех блоков телекамеры.
Адаптер студийного камер-канала для работы в составе птс тжк "Банга"
3 модуля: 1-КСК АС 2-ФВС (PAL) 3-БСПС

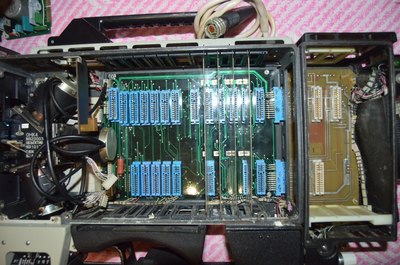

Общая кроссовая плата, под блочные модули.
а это примерная схема ее работы, правда эта схема не от этой телекамеры а от Sony BVP 330p но и так сойдёт.
И так мы с вами, дорогие друзья познакомились с легендарной (в узких кругах), телевизионной, камерой КТ190 "Репортёр". Она многое пережила, и в данный момент это артефакт ушедшей эпохи. Эпохи в которой копия могла быть лучше оригинала (но не всегда и не в этом случае, лучше она была в паре моментов, которые я не успел записать). Эпохи, в которой простая рабочая лошадка, была хорошего качества для своих нужд и стоила дешевле зарубежных аналогов.
Пы.Сы. Чукча Достоевского не читал, так что данный опус был написан под строгим контролем жены. Часть фотографий любезно предоставил друг. Друг мой, так что тег "моё". Если в комментариях найдутся знатоки, я буду рад их выслушать и намотать на свой, пока ещё жидкий, ус.
Пы.Сы.-2.0 Примерно так мудрец рассказывал мне какие чудеса вытворяли с этой камерой.
