Истории от Master095. По умное и тупое POE, история когда интеллект решает и зарабатывает2
Запомните знание сила и оно существенно позволяет экономить ресурсы и зарабатывать деньги.
Очередной проект, очередной завод по производству не расскажу чего...

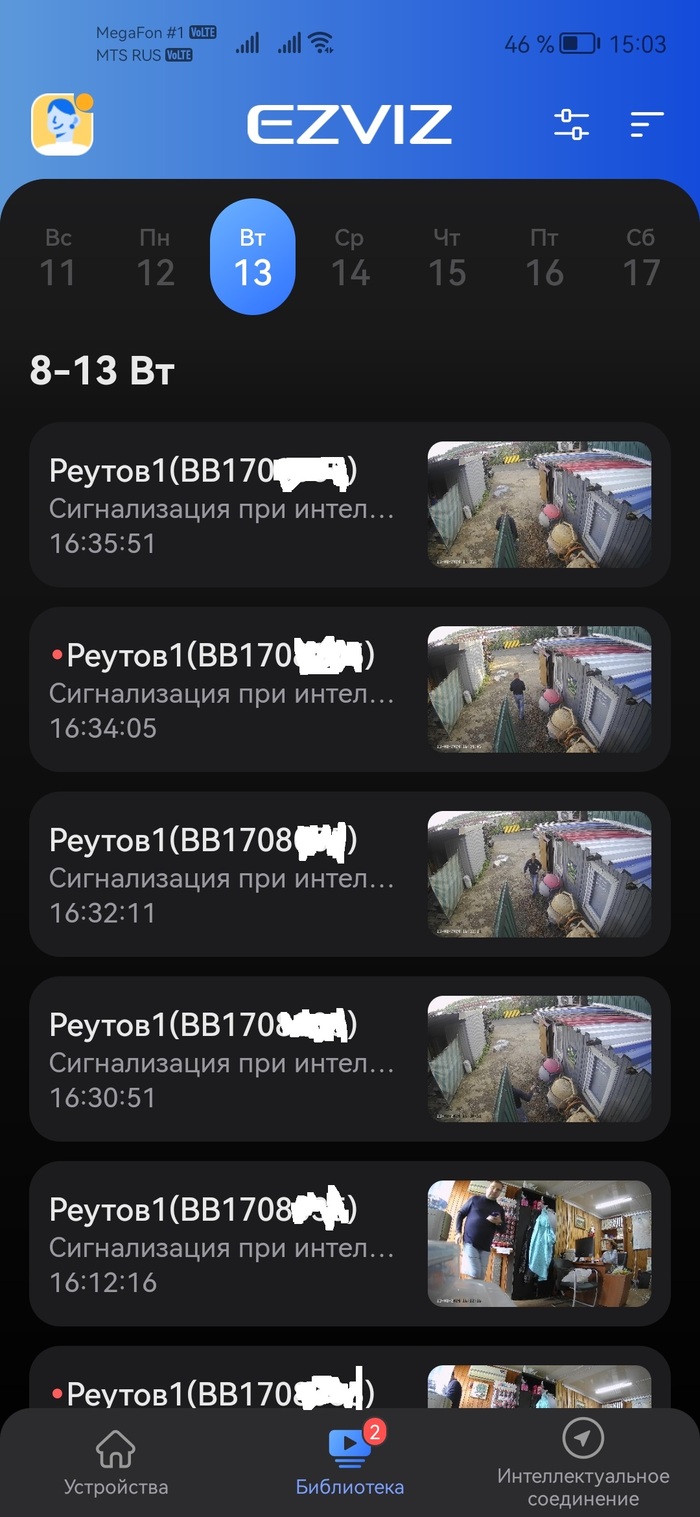

Делаем всё по красоте(ну попробуйте по критиковать монтаж) 8шт ip камер видеонаблюдения с питанием по POE(по UTP интернет кабелю) с записью на видео регистратор и ещё одну камеру которая контролирует офис ставим EZVIZ с записью в облако, чтобы если кто-то попытается отключить видеорегистратор от питания он остался в истории, а запись в облаке.
Для ЛЛ проект стоил 150+тр, оборудование брали RVI(внутри железо hiwatch).
Ну по традиции прокладка кабеля на заводах и фабриках всегда сплошной геморрой, высоты большие(5м), вокруг идут производственные процессы, все углы для установки камер завалены товаром, т.е. сначала надо разгрести место для установки камер, а лишь потом тянуть кабель и ставить камеры... именно поэтому такие проекты не бывают дешевыми... или бывают, но я за них принципиально не берусь.
И есть закон жизни, обязательно подключение одной из камер окажется дико проблемным и вымотает кучу нервов, вобщем как и в этот раз. 7 камер +1 в офисе встали идеально, а восьмая капризничала... Напомню у нас питание камер идёт по протоколу POE.
ПРО ТУПОЕ ПИТАНИЕ POE:
Тут надо понимать есть тупое POE это когда в интернет кабель(UTP) там 8 жил, для передачи данных нам нужны лишь 4 это:
1)бело-оранжевый
2 )оранжевый
3)бело-зеленый
6) зеленый
А для подачи питания в тупое POE питание используются следующие контакты:
4) Синий 5) бело синий - это питание на камеру плюсовое
7)бело-коричневый 8) коричневый - это питание на камеру минус
На этом месте слаботочники и электрики должны выйти из чата, ибо обычно минус всегда холодный цвет(синий), а плюс горячий(коричневый, красный), но it-шники те ещё ебанашки со своим взглядом на мир.
И ВОТ ОДНА КАМЕРА НЕ ЗАВОДИТСЯ
Напарник поднимает панику давай перетягивать кабель, а так бывает тянешь кабель и вроде хорошая медь, кабель черный уличный, хорошая оболочка, но тянули слишком сильно и порвали одну из жил...
Благо у меня всегда с собой лан тестер, который показывает проблему с важной бело-оранжевой жилой кабеля... и тут мы начинаем изучать а какое у нас POE(питание по кабелю), и естественно так как идёт 2024 год регистратор свежий как и камеры у нас умное POE
ПРО УМНОЕ POE
Умное POE стандарта POE 802.3 AT/AF ему не нужны восемь жил достаточно четырех рабочих, да умное poe позволяет одновременно передавать сигнал и питание по одним и тем же жилах.
Как это происходит объяснить достаточно просто благо я писал диплом в НИИ ТЕПЛОПРИБОР где были хорошие преподаватели.
ПРО ЦИФРОВОЙ СИГНАЛ
Представьте у вас есть кабель по которому вы передаете сигнал в аналоговом варианте отсутствие сигнала это НУЛЬ, а наличие ВОЛНА, но в случае с цифрой мы может задать что НУЛЬ это 12 вольт напряжения, а вот 12 Вольт +1 Вольт это ЕДИНИЦА... т.е. мы получаем возможность одновременно передавать по одному кабелю кабелю и питание и сигнал т.е. наличие напряжения в кабеле не считается за сигнал, на этом и основано умное POE.
Получается повреждение одной из 8ми жил в кабеле нам не важно, ведь для умного POE и одновременной передачи и сигнала и питания достаточно четырёх жил... и мы просто меняем пары местами в порядке обжимки, вместо стандартного:
мы делаем так
Оранжевый - 8 (не участвует в соединение)
Белый с оранжевым - 7(повреждена не участвует в соединение)
Зеленый - 6 (Важная)
Белый с голубым - 5 (не участвует в соединение)
Голубой - 4 (не участвует в соединение)
Белый с зеленый - 3 (Важная)
Коричневый - 2 (Важная)
Белый с коричневым - 1 (Важная)
Говоря просто нам не важны цвета, нам важно чтобы 1,2,3,6 жилы в разъеме были одинаковые с обеих сторон... это в целом типовая проблема когда одна из жил перебита в процессе монтажа, но благо есть запас... А все 8 жил нужны лишь для сети гигабитной или сети с POE etended(более 100 метров до объекта питания)
