Помощь в подборе наполнения щита
Всем привет!
Вот и меня коснулся ремонт, а точнее переделка квартиры в новостройке, так как ремонт под ключ дело очень дорогое, то часть работы решил делать сам в целях экономии.
Первое, что сделал это решил переделать электрику, т.к. планировалось из однушки сделать минидвушку. Все-таки дочке уже 5 лет и необходимо ей собственная комната, и комнату в квартире можно было поделить на 2 небольшие. Соответственно требовалось и изменение электрики. Изначально планировал частично переделывать имеющуюся проводку, но как только взглянул на распределение в потолке, то понял что кабель не вытащить (запаса нет и нормально не перекоммутировать), ну и конечно любимые скрутки и длина зачищенной жилы.
Кабель достать очень проблематично, длина не позволяет.
Решил посмотреть, а что там в щитке, а там перетянуты винты на отходящих линиях

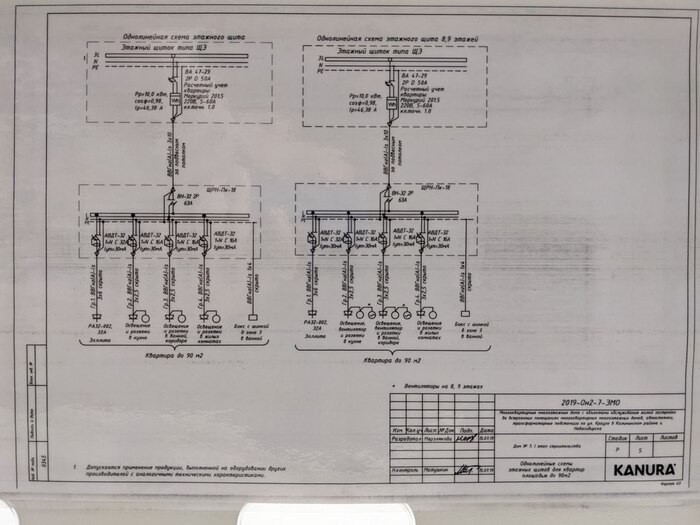

Потом решил глянуть, что там в этажном щите, а там однолинейная схема, интересное название, кто проектировал :)
Кстати, в щите увидел нарощенную "землю", снял изоленту, увидел гильзу с двумя точками и провод который просто в гильзе прокручивается.
После этого стало понятно, что необходимо переделывать все это дело, был закуплен кабель, дюбели под хомут, подрозетники, хомуты и инструмент.

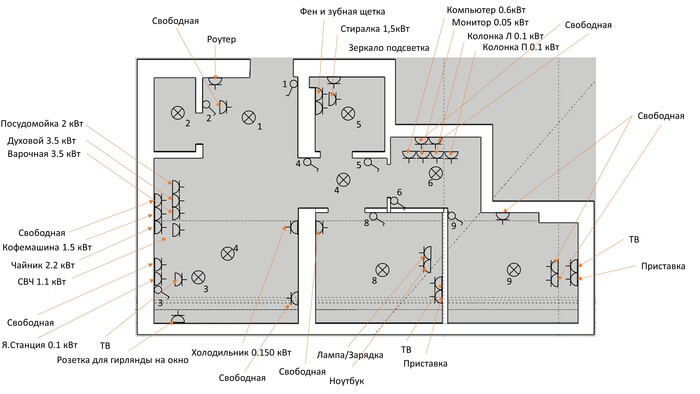

Нарисовал схему, что и где будет стоять техника и свет:
И по началу думал, что каждая комната своя линия ( конечно, делать на каждую розетку по автомату не вижу смысла, даже просто посчитать по нагрузке), и чем дальше, тем больше в думках. Прошу подсказать по количеству линий и по щитку( автоматы на линии и УЗО), уже штробу сделал под него с запасом, а то рабочие гонят меня(решил шпатлевание и кафель нанять рабочих сам не успею, а хочется под нг уже переехать), т.к. им шпатлевка, а у меня электрика не готова))
