Прошу мебельной помощи

Приветствую. Требуется совет как лучше сделать.
Хочу оборудовать на балконе мастерскую электронщика.
Купил компьютерный столик и теперь требуется сделать к нему надстройку с полочками.

Прошу мебельной помощи Ремонт, Мебель, Длиннопост

Вот такой стол урвал за 250 гривен (~750 рублей).

Прошу мебельной помощи Ремонт, Мебель, Длиннопост

Вот такую надстройку хочу сделать. «Лыжи», чтобы всякий мусор и обрезки проводов не падали на пол, полочка (серая) будет как раз под окном. Стеллаж (красный) будет закрывать правое окно, которое не открывается.

Прошу мебельной помощи Ремонт, Мебель, Длиннопост

Вид сзади. Поперечная «лыжа» опять таки, чтобы за стол ничего не падало.

Прошу мебельной помощи Ремонт, Мебель, Длиннопост
Прошу мебельной помощи Ремонт, Мебель, Длиннопост

Полка, вид сбоку

Прошу мебельной помощи Ремонт, Мебель, Длиннопост

Она же, вид спереди

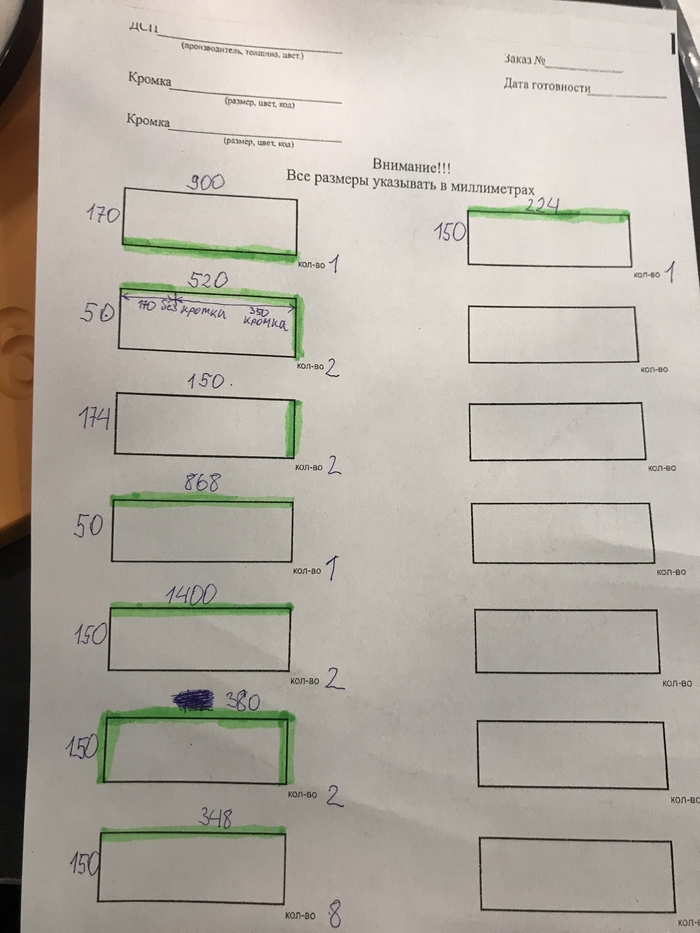

Вопрос: из чего это лучше сделать. Ходил к мебельщикам, прицениться к ДСП, заставили нарисовать раскрой или как-то так

Прошу мебельной помощи Ремонт, Мебель, Длиннопост

Наваял вот такое. Посчитали из листового ДСП на 2100 гривен (~6300 рублей) и на 950 гривен (~2850 рублей) из ДСП, которая продаётся по квадратам.

Получается дороже стола.
Знакомый посоветовал делать из алюминиевого уголка каркас и застилать его мебельным щитом, мол так будет дешевле. Мне идея в принципе нравится, но хотелось бы поинтересоваться у знающих людей.

Заранее спасибо за ответы и прошу не пинать, если написал не туда, я ещё малоопытный на пикабу.

P.S. Баянометр посчитал, что пост на 40% похож на то, чем размножаются птички, но тем не менее

Показать полностью 7
248

Xiaomi халтурят, а мне ремонтируй

Xiaomi халтурят, а мне ремонтируй Xiaomi, Ремонт техники, Длиннопост, Видео, YouTube, Видеоблог

Приветствую. В этом посте я покажу ремонт bluetooth-часов Xiaomi. Почему ремонт? Потому что сломали. Почему сломали? А об этом как раз тоже порассуждаем.

Видео-версия с процессом ремонта и расширенными комментариями:

Итак, завязка. Мой приятель купил настольные bluetooth часы Xiaomi (модель LYWSD02MMC). Аккуратные и симпатичные, совсем без кнопок, но с bluetooth. Дисплей e-ink (электронные чернила), помимо времени показывают температуру, влажность и смайлик, который кривится, если ему не нравятся условия в помещении, ну и будильник само собой. Питание - две батарейки CR2032, такие же как на материнских платах для питания памяти BIOSa.


И работали себе часы, и радовали пользователя, да вот беда - зависли. И стрелки замерли на них сто с лишним лет назад... нет, стойте, это из другой песни. Но суть та же - время застыло на экране, по bluetooth не подключаются, на перезагрузку не реагируют. Это вот всё со слов приятеля. Кто знает, как работает E-ink, тот уже всё понял. Вот и я ему говорю - так попробуй батарейки поменять, они наверное сели. Он возразил, что так быстро они бы не сели да и экран же не погас.


Справка о технологии E-ink (дисплей на электронных чернилах)
Крайне экономные дисплеи, используются в электронных читалках и прочих устройствах, где не нужна высокая частота обновления картинки. Такие дисплеи нуждаются в питании только в момент изменения изображения, а для того, чтобы показывать картинку, им питание не нужно совсем. Соответственно в часах батарейка расходуется по одной секунде в минуту, когда меняется время. Из недостатков - довольно медленное обновление информации на экране, то есть фильм на таком не посмотришь, даже документалку про жизнь камня.

Примерно так я объяснял приятелю, но он, кажется, мне не очень поверил. Впрочем, батарейку он в часах таки заменил, но увидел, что они стали неправильно показывать температуру и влажность. Ну, примерно вот так:

Xiaomi халтурят, а мне ремонтируй Xiaomi, Ремонт техники, Длиннопост, Видео, YouTube, Видеоблог

А помните, я говорил, что когда у него "зависли" часы, то они не реагировали на перезагрузку? Так вот, нет там никакой перезагрузки, это одно из отверстий для датчика.

Xiaomi халтурят, а мне ремонтируй Xiaomi, Ремонт техники, Длиннопост, Видео, YouTube, Видеоблог

Но я это понял только когда разобрал часы. Фото разборки прилагать не буду, там ничего военного - задняя крышка на защёлках, под ней 6 винтов с крестообразным шлицем. Откручиваем, легко разделяем корпус на две части, видим плату. Если что, это есть на видео в начале поста. А перед нами открывается следующая картина:

Xiaomi халтурят, а мне ремонтируй Xiaomi, Ремонт техники, Длиннопост, Видео, YouTube, Видеоблог

И вверху наш пострадавший - датчик температуры и влажности с красивым старинным китайским именем - SHTC3. Цена ему - 85 центов да ещё 18 доставки. Взглянем поближе

Xiaomi халтурят, а мне ремонтируй Xiaomi, Ремонт техники, Длиннопост, Видео, YouTube, Видеоблог

Такой вот Саурон с выколотым глазом. Ибо "глаз" этот смотрит в мир чётко через отверстие в корпусе. Ну что ж, заменим. Для этого ставим плату в специальный зажим и прогреваем датчик паяльным феном, слегка пошатывая пинцетом. Фен - чтобы расплавить припой под ним, пинцет - чтобы снять датчик как только это будет возможно и не перегревать плату.

Xiaomi халтурят, а мне ремонтируй Xiaomi, Ремонт техники, Длиннопост, Видео, YouTube, Видеоблог

Слева на плате вы можете видеть ещё одну батарейку, поменьше. Но она нужна только для работы микросхемы реального времени (тоже слева, внизу). То есть, когда основные батарейки сели, время не собьётся и часы не нужно будет заново настраивать. После успешного снятия, лудим площадки свежим припоем, наносим паяльный флюс и начинаем прогревать феном это место.

Xiaomi халтурят, а мне ремонтируй Xiaomi, Ремонт техники, Длиннопост, Видео, YouTube, Видеоблог

Новый датчик лапками кверху ждёт своей очереди.


Слегка прогрев, ставлю новый датчик, слегка пошатываю его пинцетом, чтобы он встал на своё место и продолжаю греть ещё немного. Затем даю немного остыть, отмываю флюс, и приступаю к сборке и проверке.

Xiaomi халтурят, а мне ремонтируй Xiaomi, Ремонт техники, Длиннопост, Видео, YouTube, Видеоблог

Ещё немножко магии. Дисплей показывает не то, что без питания, но даже без платы! Впрочем, как только плата установлена и поставлены батарейки, дисплей заливает чёрным цветом, затем белым и, наконец, видим текущее время и температуру/влажность, конечно, с поправкой на то, что датчик ещё не до конца остыл.

Xiaomi халтурят, а мне ремонтируй Xiaomi, Ремонт техники, Длиннопост, Видео, YouTube, Видеоблог

Так что же не так с Xiaomi? Один повредил часы, другой отремонтировал, казалось бы, причём здесь китайские инженеры? Да хотя бы при том, что если бы они не поленились, такого бы просто не произошло. Вот как можно было бы избежать такой ситуации по моей версии:
1) сместить датчик относительно отверстия, или расположить его между отверстиями (их вообще два - одно напротив датчика, другое - на верхней грани)
2) подписать отверстие каким-нибудь "sensor", чтобы пользователь не подумал, что это может быть кнопка перезагрузки
3) добавить на дисплей индикацию заряда батареи или выводить сообщение о необходимости замены, когда она уже дохлая. Место для этого есть, памяти хватило бы, электронных мозгов тоже. В крайнем случае, можно было бы отказаться от бесполезного смайлика в пользу однозначно полезной иконки батареи.


Сдуру можно и *подставить нужное* сломать, но это не причина игнорировать принципы юзабилити и защиты от дурака. Производители микроволновок не ждут, что пользователи понимают принцип технологии, они просто делают так, чтобы микроволновка не начинала работать, пока не закрыта дверца. Для особо одарённых, правда, пришлось ещё прописать в инструкции, что там нельзя котов сушить, но это отдельный случай.


Самое обидное, что Xiaomi - это не подвальные китайцы-бракоделы, а вполне приличная компания. Часы эти отлично смотрятся, пластик не дешманский, хорошо обработанный и тактильно приятный, плата выглядит хорошо, всё запаяно ровненько и в целом, достойная сборка. Но несколько мелких косяков привели к тому, что вполне логичные действия пользователя приводят к частичной поломке устройства.


P.S. Просто забить на показания температуры/влажности и пользоваться только часами и будильником было нельзя, так как с повреждённым датчиком батарейки садились по меньшей мере вчетверо быстрее


P.P.S. В комментариях на YouTube мне написали, что на младшей модели часов, индикация заряда батареи уже есть, так что не всё так плохо :)

P.P.P.S. В видео есть пасхалка, или несколько. Кому интересно - можете поискать ;-)
