Не так давно я уже рассказывал про ADSL и всё, что с ним связано. Когда-то давно благодаря этой технологии многие впервые смогли выйти в интернеты на высокой скорости, а кто-то до сих пор пользуется таким подключением из-за дешевизны или за неимением альтернатив.
Но ADSL — технология асимметричная: скорости приёма и отдачи отличаются, а модем подключается только к провайдерскому оборудованию (DSLAM). Сегодня же мы поговорим кое о чём куда менее известном среди простых пользователей: о симметричных системах. Узнаем, как выглядит их оборудование, где оно применялось и как заставить его работать. Как водится, будет много интересного.
❯ О чём это я?

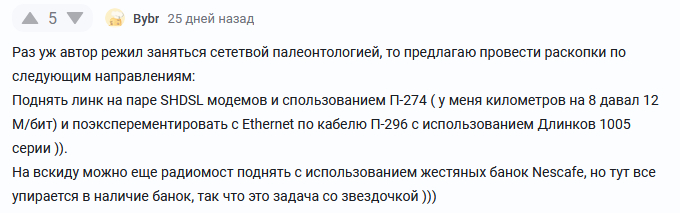

К одному из прошлых постов на Пикабу кто-то оставил такой комментарий:
И действительно, SHDSL-модем у меня есть, правда, пост про него ждать придётся ещё не скоро, так как он у меня всего один (да и работоспособность его под вопросом). Но кое-что из симметричных систем DSL я сегодня показать смогу. Этим и будет MSDSL.
Как уже было рассказано и показано в посте про ADSL, это подключение является асимметричным. Оно и понятно: у среднего пользователя интернета объём скачиваемых данных в разы превосходит таковой у загружаемых. Точно так же абонентские устройства там не могут соединяться между собой (в отличие, скажем, от dial-up-модемов). Если взять два ADSL-модема и соединить их проводом, то ровным счётом ничего не произойдёт: установку соединения инициирует DSLAM, а не модем.
Сделано это опять таки для оптимизации, чтобы максимально упростить абонентское оборудование, перенеся всю дорогостоящую аппаратуру на узел связи. Мне неведомо, существовали ли ADSL-модемы, которые могли бы работать в двух режимах (оконечного устройства или мультиплексора): по слухам, такие экземпляры существовали (хоть и не получили популярности из-за высокой стоимости), но ни одной конкретной модели я так и не нашёл, так что будем считать, что их нет. Если вы знаете такие, буду рад увидеть хоть один пример.
Но, как мы помним, ADSL — всего лишь один из представителей семейства xDSL. Некоторые другие стандарты как раз таки являются симметричными. Самыми распространёнными стали SHDSL, VDSL и MSDSL (о котором и пойдёт сегодня речь).
Итак, как ясно из названия, MSDSL (Multi-Rate Symmetric Digital Subscriber Line) — стандарт многоскоростной симметричной передачи данных по цифровой линии. Стандарт этот является проприетарным: есть несколько производителей MSDSL-модемов, однако их оборудование между собой чаще всего несовместимо.

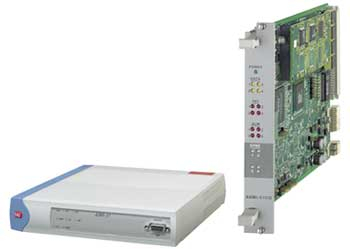

Большинство обычных пользователей о существовании таких устройств, вероятно, даже не подозревали. Оно и понятно: область их применения была довольно специфической. В основном такие штуки применялись для построения корпоративных сетей, соединительных линий между АТС, резервных каналов связи: везде, где проложить что-то отличное от двухпроводной линии затруднительно.
❯ Обзор оборудования
Итак, для запуска такого подключения понадобятся два модема, соединительные кабели, а также устройства, которые будем подключать к сети.

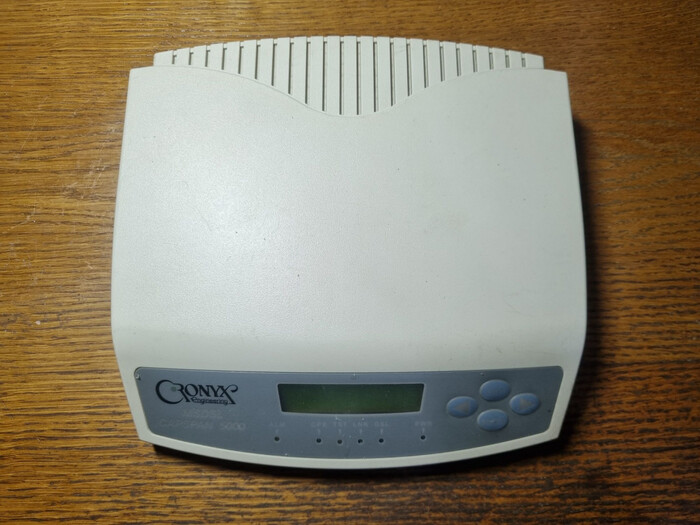

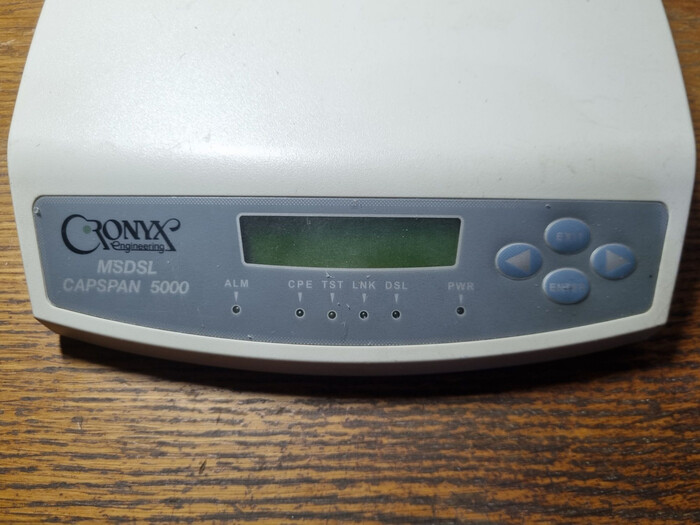

Модем Cronyx CapSpan5000.
Их у меня две штуки: один с интерфейсом V.35, другой — с Ethernet.
На передней панели дисплей, на котором показывается состояние и скорость подключения, и кнопки для настройки, позволяющие поменять параметры без подключения к COM-порту.
Под экраном шесть светодиодов. ALM (Alarm) — сигнализация неисправности, CPE (Customer Premise Equipment) — признак ведомого (то есть установленного на стороне абонента) модема, TST — выполнение встроенного теста, LNK — линк локальной сети, DSL — линк абонентской линии, ну и PWR — наличие питания.

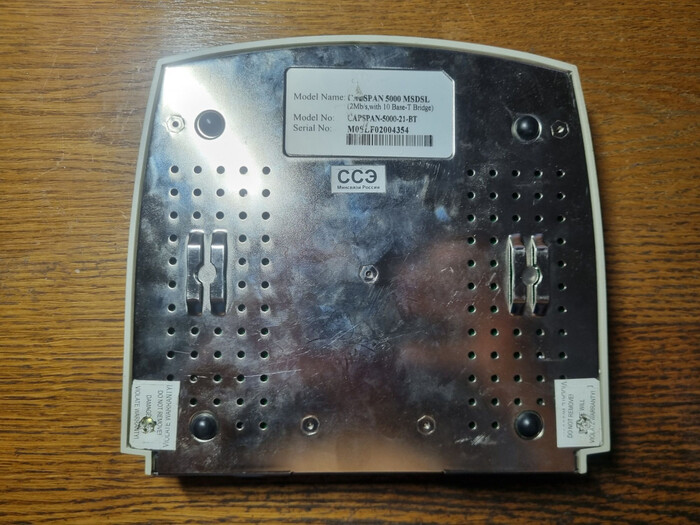

Снизу заводская наклейка.

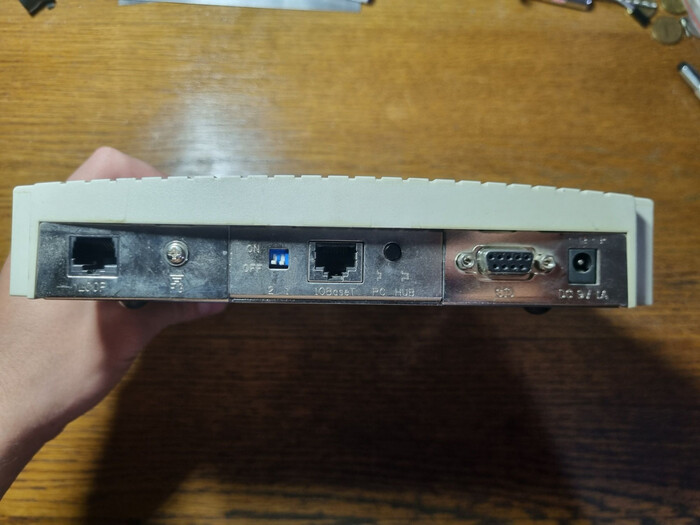

Сзади разъёмы: LOOP для подключения линии, клемма заземления, Ethernet для локальной сети, COM-порт консольного кабеля и гнездо питания.
Рядом с сетевым разъёмом кнопка и два переключателя. Кнопкой можно выбрать подключение к компьютеру или свитчу, чтобы не использовать кроссовый кабель, переключатели отвечают за сжатие пакетов и фильтрацию.
Следом на очереди модем Tainet Xstream1300.

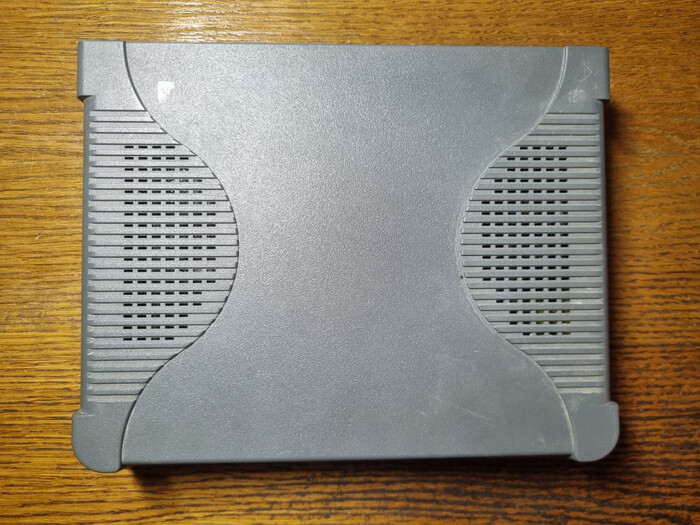

По размерам и по массе он заметно больше.

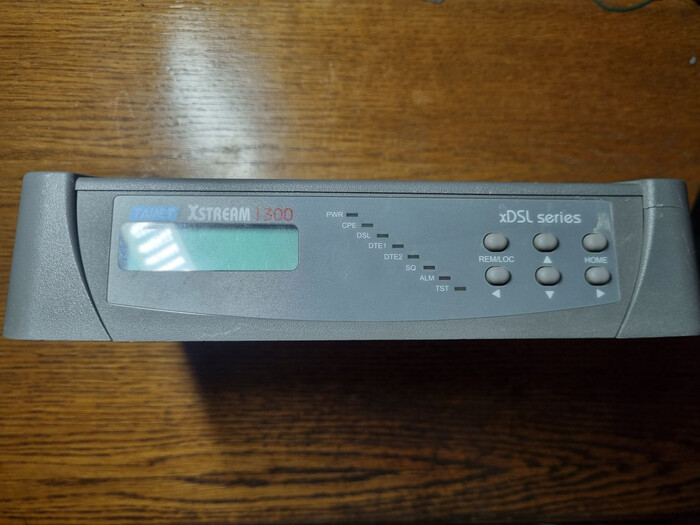

На передней панели дисплей с кнопочками и ряд светодиодов. Помимо тех, чьё назначение мы рассмотрели ранее, здесь ещё есть DTE1 и DTE2 — линк на соответствующих портах, а также SQ (Signal Quality) — сигнализация дефектных пакетов или обрыва связи.

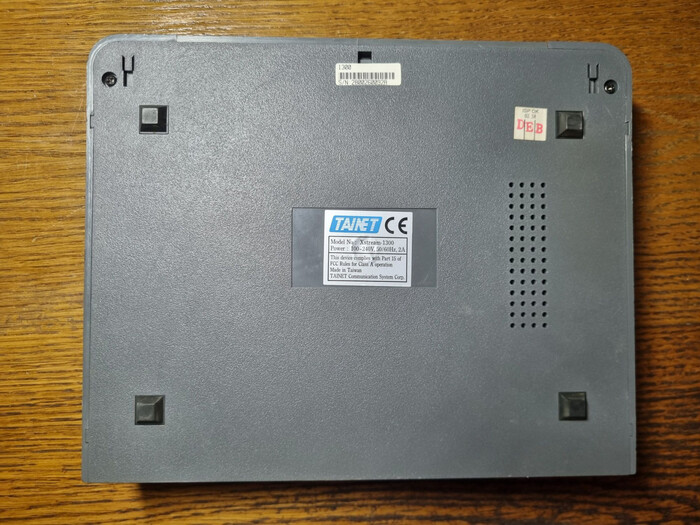

Снизу всё так же только заводская наклейка.

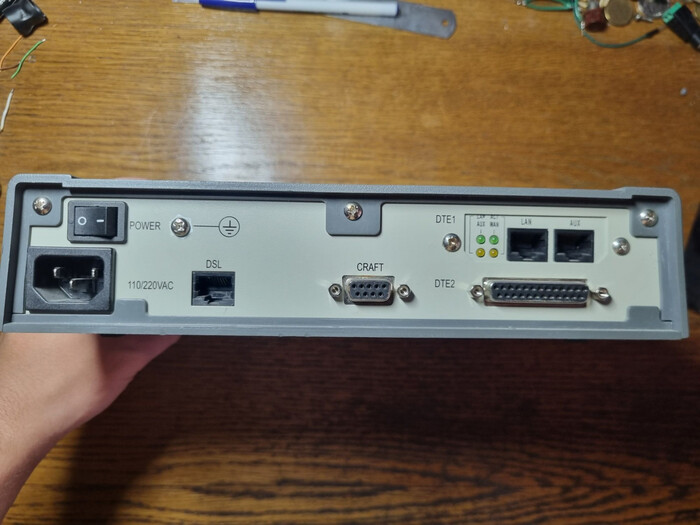

Задняя часть.
БП на этот раз встроенный. Следом идёт порт DSL для линии, CRAFT для консольного кабеля, DTE2 для V.35, а также слот DTE1 для модуля расширения. У меня тут стоит самый козырной вариант — роутер с Ethernet. Помимо него также выпускались модули для симметричного или несимметричного цифрового стыка E1.
❯ Внутренности
Разумеется, подопытные экземпляры я разобрал.
Первым на очереди был Cronyx.

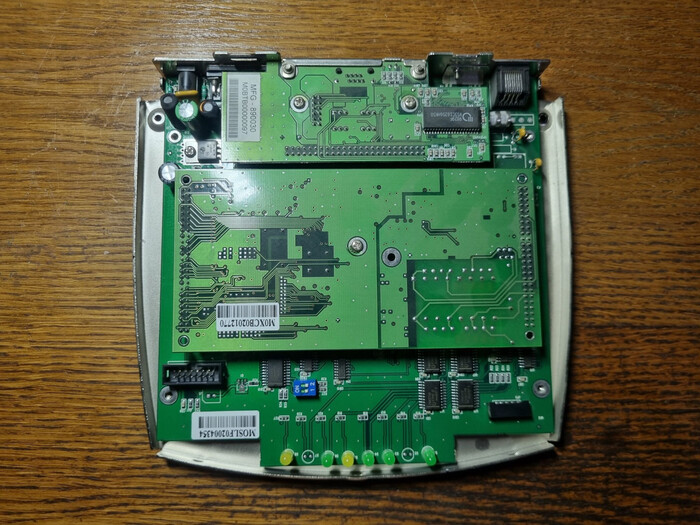

Внутри него обнаружилось три платы.

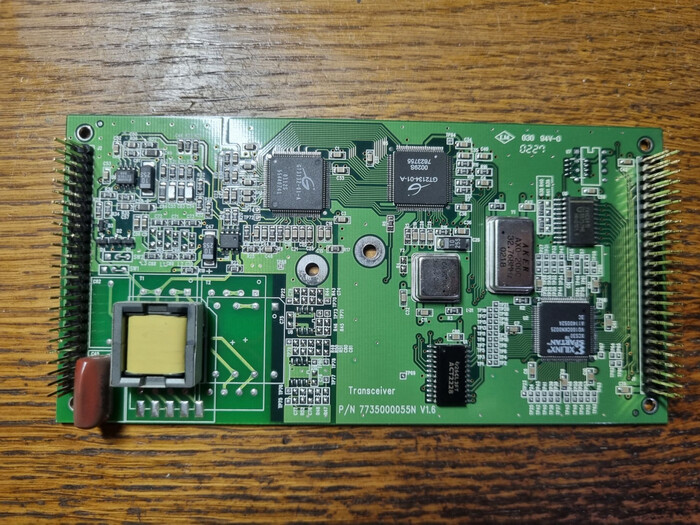

Первая из них — трансивер MSDSL.
На плате видны ПЛИС, парочка каких-то специфических чипов (даташит на которые не ищется), сигнальный трансформатор, кварцевые генераторы (один из которых тактирует линию).
Вторая — интерфейсный модуль.

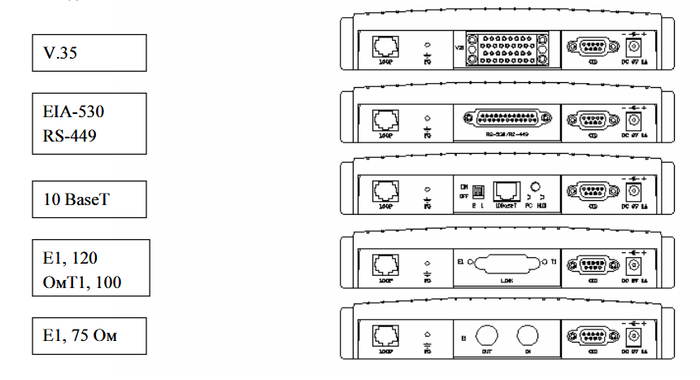

При необходимости эту плату можно было вытащить и заменить на другую, тем самым переделав модем под другой сетевой интерфейс.

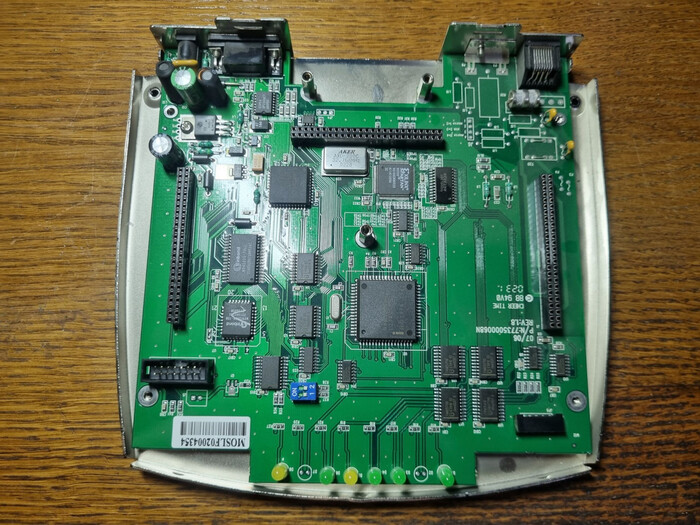

В днище расположена плата управления.

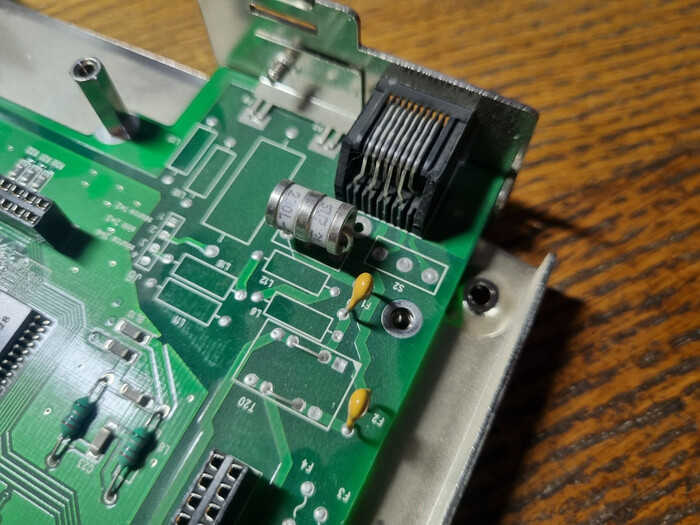

Защитный разрядник рядом с портом линии.

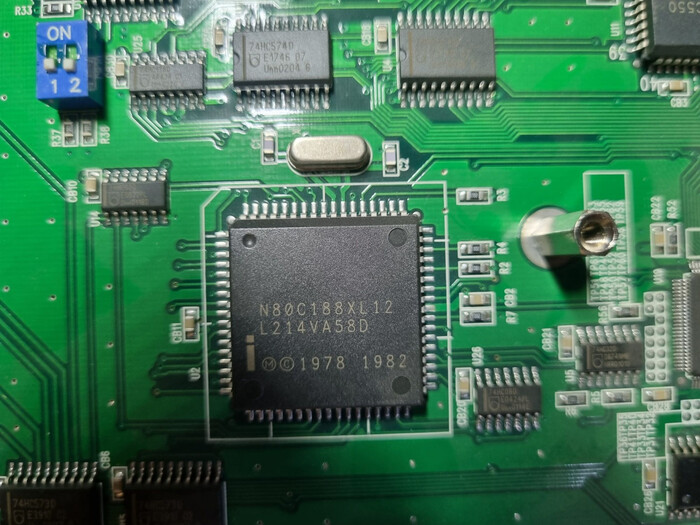

Самый интересный, на мой взгляд, компонент на этой плате — процессор. Это Intel 80188, тот самый 80186 с восьмибитной шиной.
Слева вверху два DIP-переключателя. Один из них позволяет сбросить модем, если вы, например, забыли пароль от меню.

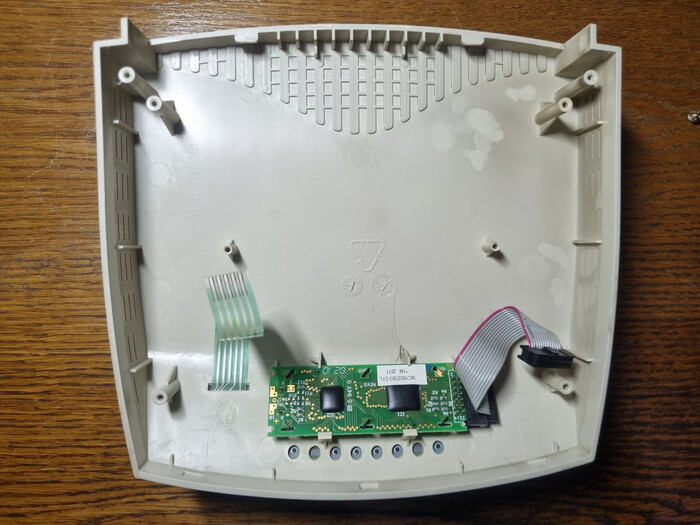

На обратной стороне крышки уже успевший частично сдохнуть дисплей и шлейф клавиатуры. Больше ничего интересного нет.

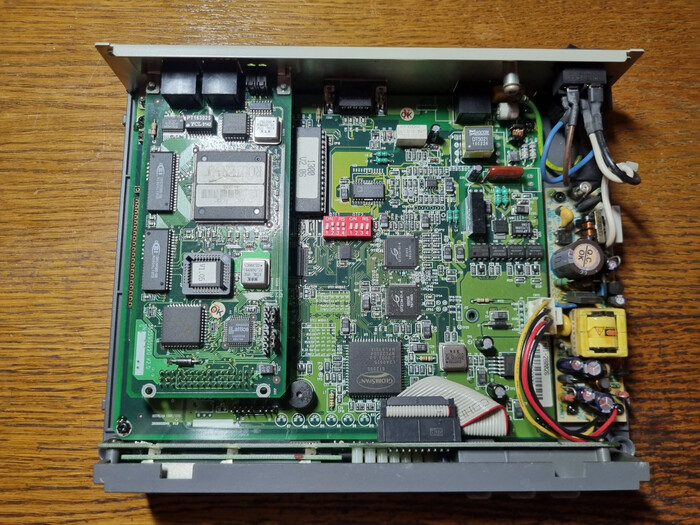

Далее на очереди Tainet. В сравнении с предыдущим выглядит он даже попроще.
Вообще, поначалу даже думал, что внутри тоже стоит 186 или (как в некоторых провайдерских модемах) какой-нибудь 386EX.

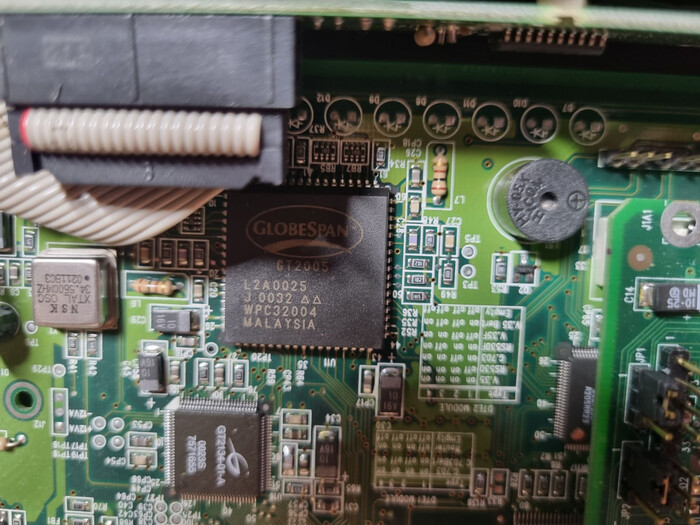

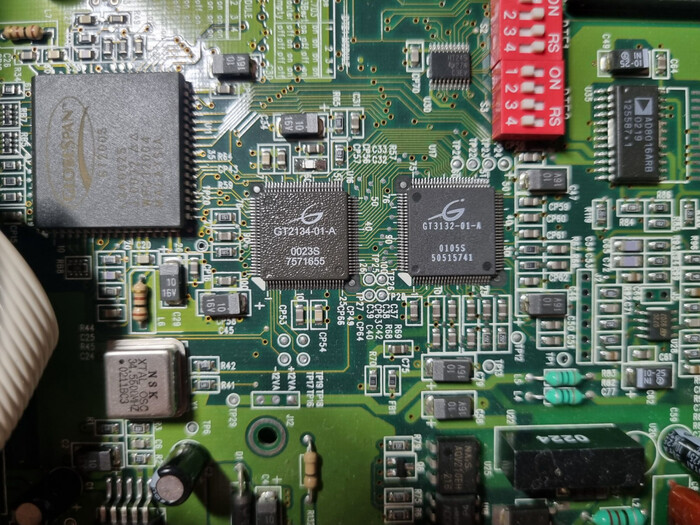

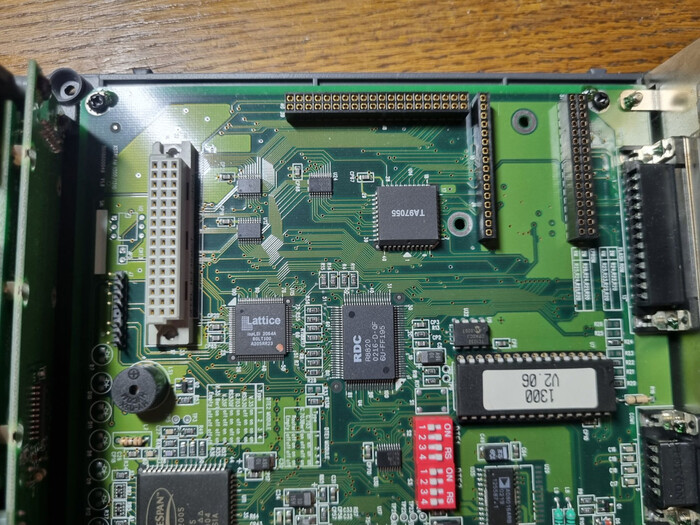

Но на этот раз никаких x86-процессоров внутри не обнаружилось. Модем построен на некоем GlobeSpan GT2005. Гугл традиционно без понятия, что за чип, явно что-то очень специфическое и предназначенное специально для телекома.
На этих микросхемах собран трансивер DSL. Точно такие же стояли в предыдущем экземпляре.
Слева внизу кварцевый генератор, тактирующий линию. К слову, это одна из причин, почему ADSL-модемы не могут соединяться между собой: в той системе абонентское устройство может только принимать синхросигнал от провайдерского, генерировать его само оно не может просто за неимением такой схемы внутри.
Снимем модуль роутера.

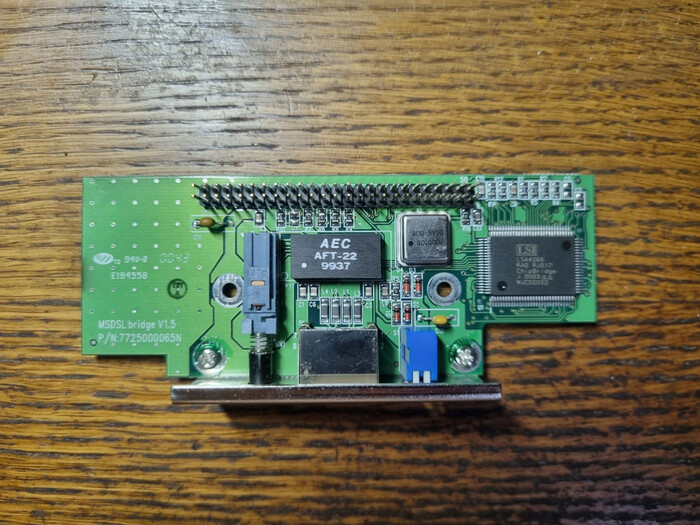

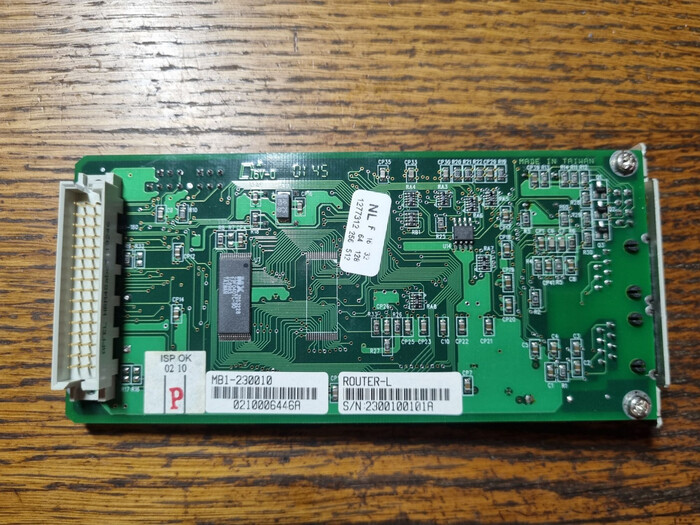

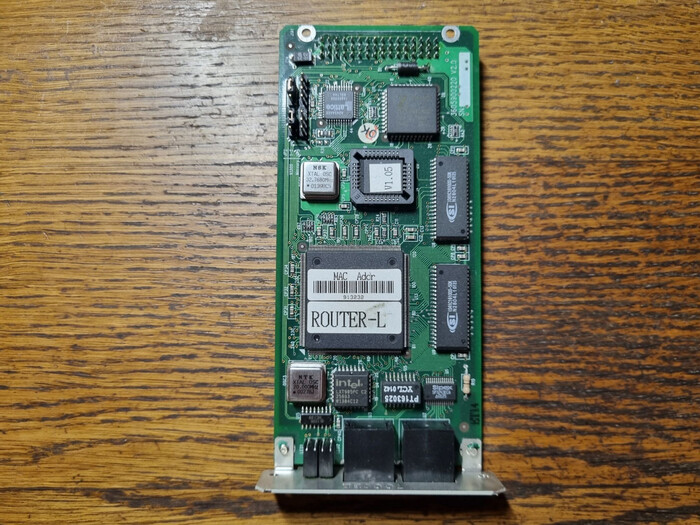

А вот он отдельно.
Как видно, это по сути отдельное и, судя по всему, вполне самодостаточное устройство со своим процессором, ОЗУ, ПЗУ и обвязкой.
Обратная сторона платы.
❯ CapSpan5000
Вообще, забегая вперёд, скажу, что соединить два компьютера с помощью этих модемов у меня пока не вышло, так что пока что мы сможем увидеть только процесс установления связи. Но, как говорят на телевидении, не переключайтесь: однажды я их всё же запущу.

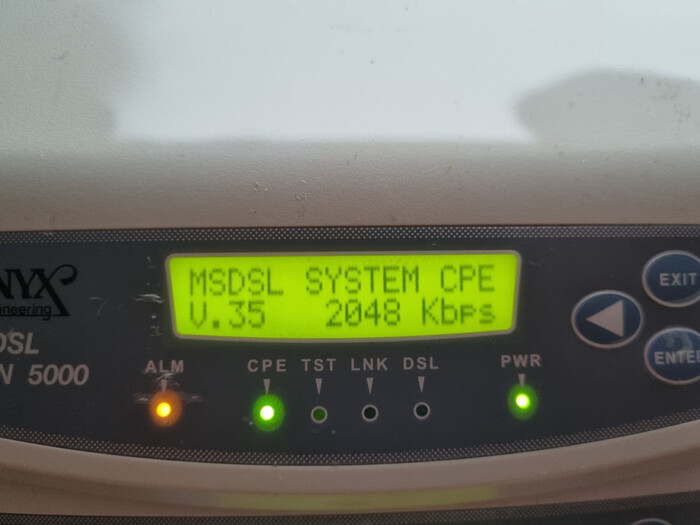

Это не камера мутная, а плёнка на дисплее такая

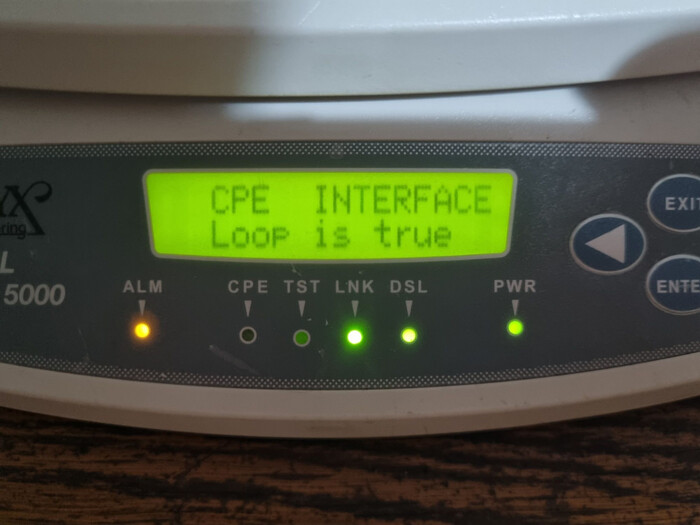

Итак, запустив модем, видим на дисплее тип устройства, интерфейс и скорость соединения. Также загораются индикаторы CPE (модем в абонентском режиме) и ALM (обрыв связи).

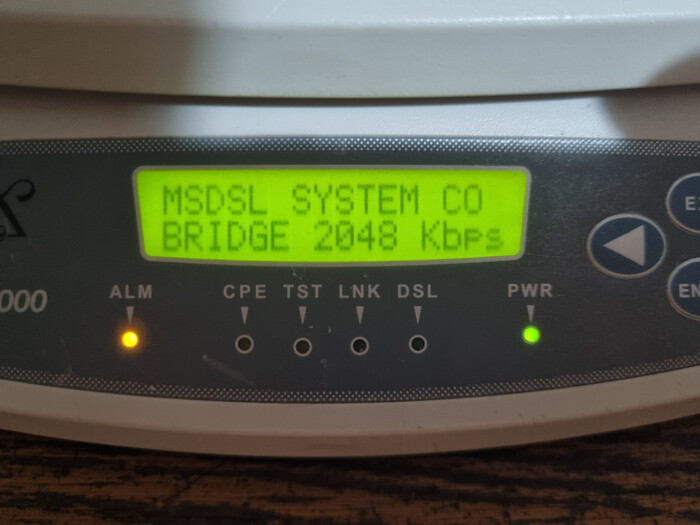

На втором экземпляре на дисплее горит CO (Central Office), то есть этот модем является ведущим. Индикатор CPE погашен.

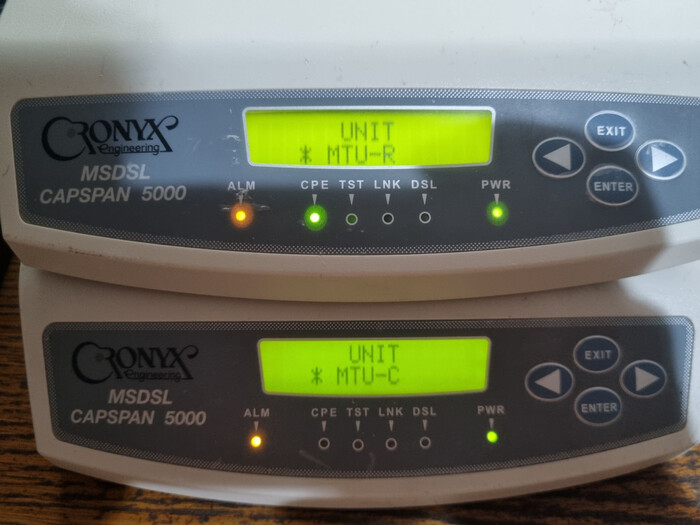

Итак, переключаем ведущий модем в режим MTU-C, а ведомый — в MTU-R.

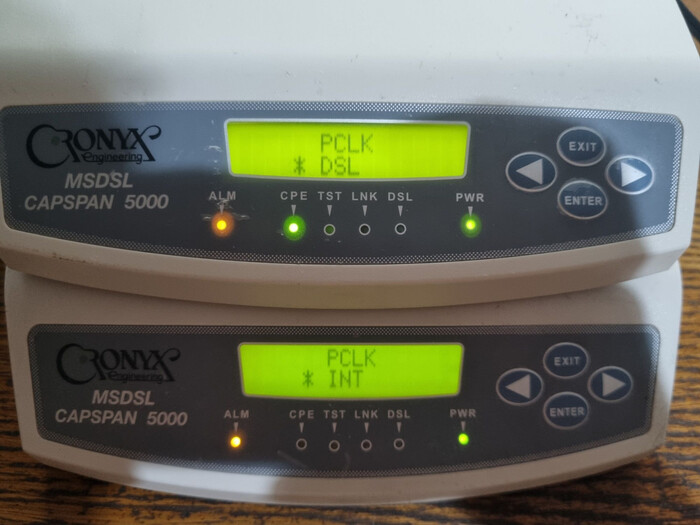

Тактирование на ведущем модеме выставляем от внутреннего генератора, а на ведомом — от линии. Также выбираем везде одну и ту же скорость передачи.

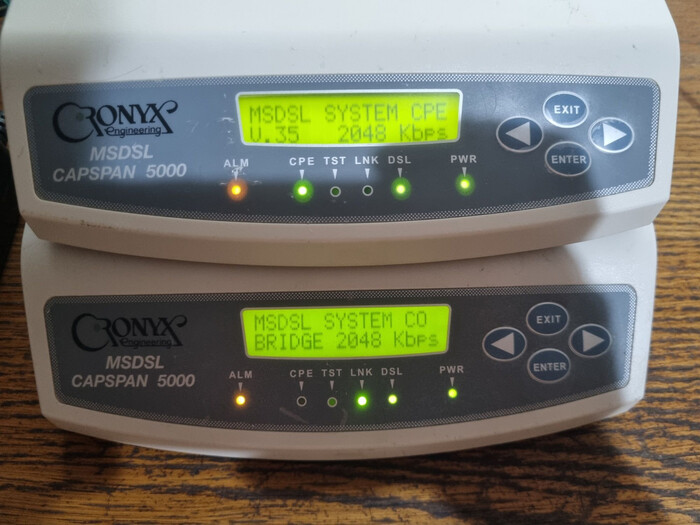

Соединяем модемы кабелем, и соединение вскоре устанавливается, а на обоих девайсах загораются индикаторы DSL.
Сигнализация неисправности при этом, правда, не гаснет: линк от V.35 на втором модеме не подключен. Запустим его чуть позже, уже в одной из следующих статей. А пока что перейдём к паре других экземпляров.
❯ Xstream1300
Теперь на очереди вторая пара модемов. Щёлкаем тумблером и ждём загрузки.

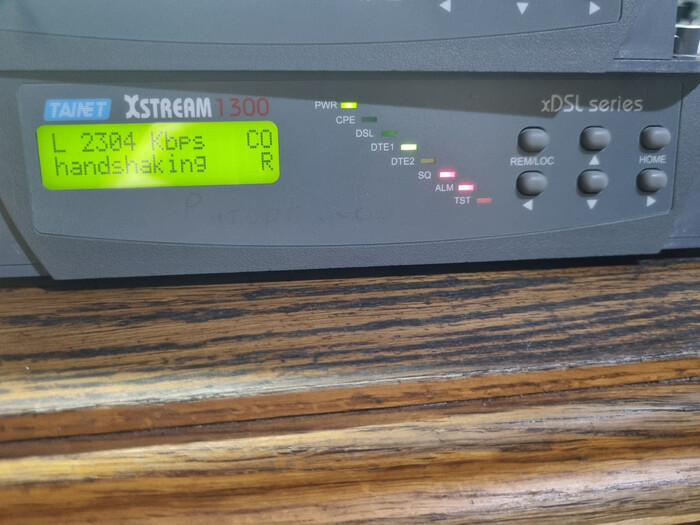

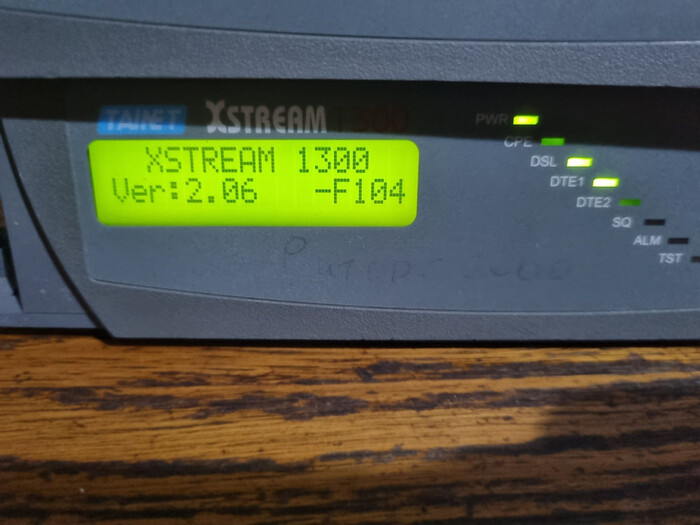

Модем успешно запускается и ждёт подключения линии.

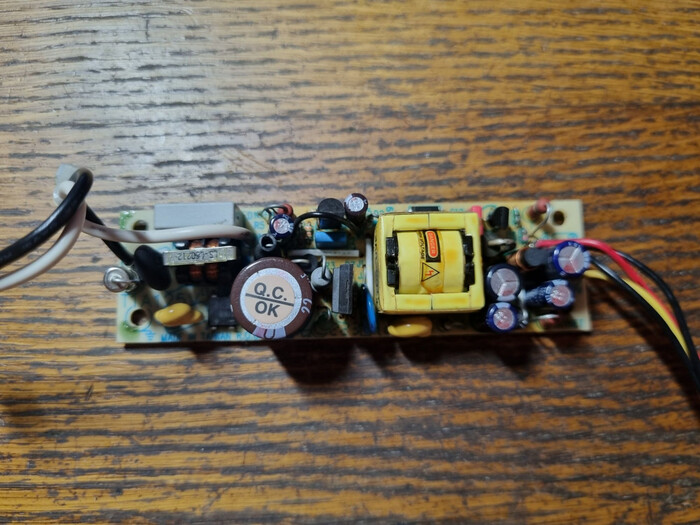

А вот со вторым не повезло: он загрузился, показал то же самое, но через несколько секунд погас и перестал реагировать ни на нажатие кнопок, ни на постукивание об стену. Вскрытие показало, что встроенный импульсный БП сдох. Хмм. Закон парных случаев, однако.

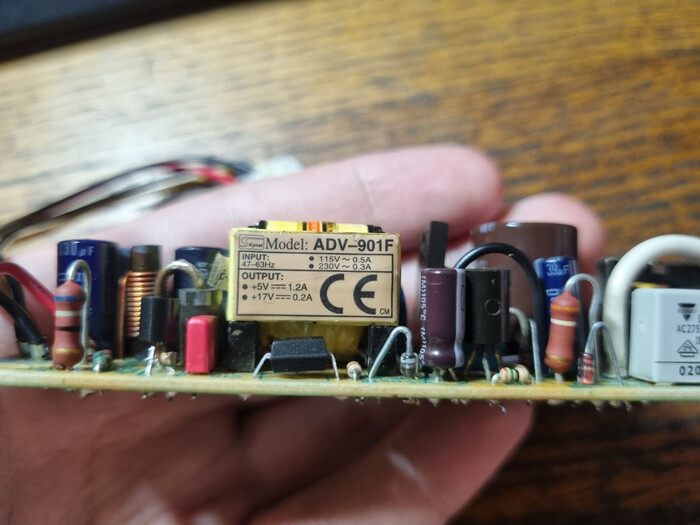

Выкинуть сдохший БП и поставить другой не прокатит: он на нестандартное напряжение.
Подозрение пало на конденсаторы.

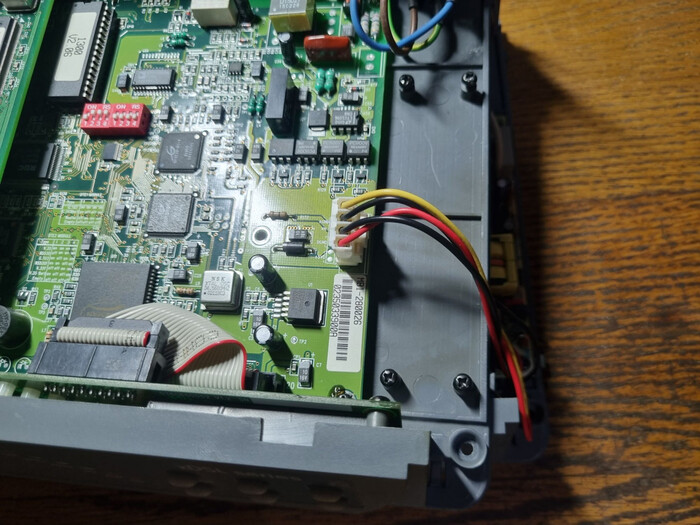

Текнолоджия? Текнолооджия!

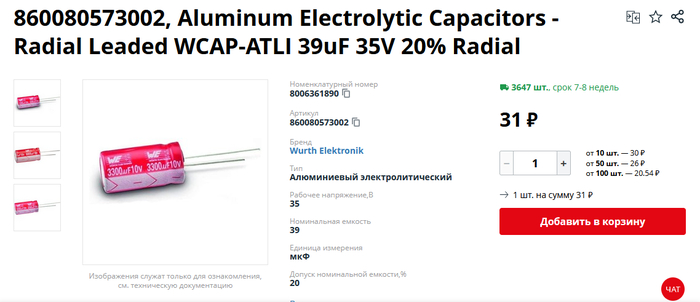

Одного из номиналов не было в наличии ни в одном из лабазов с радиодеталями в городе, так что для проверки просто запитал оба модема от одного БП.

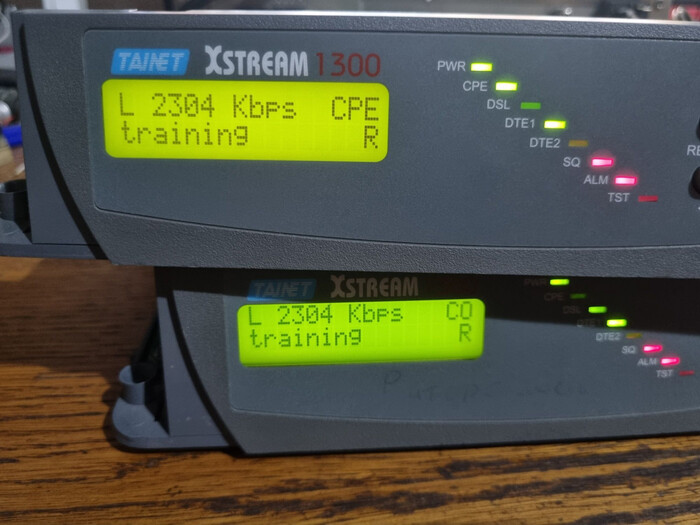

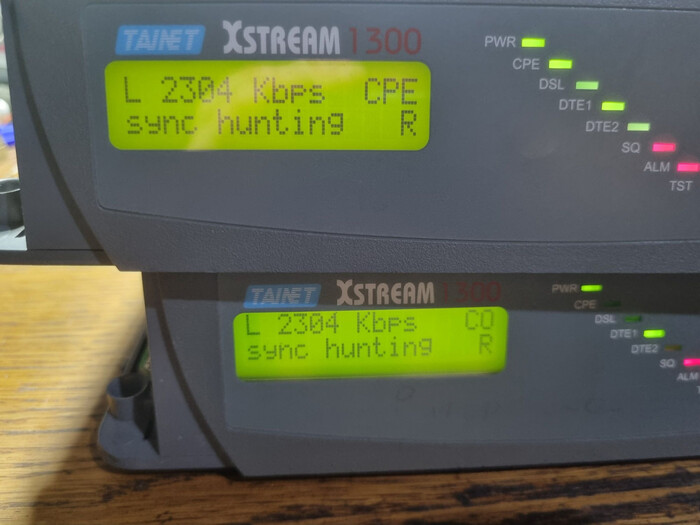

Соединяем девайсы кабелем. Модемы начинают тестирование линии.
Далее происходит синхронизация.

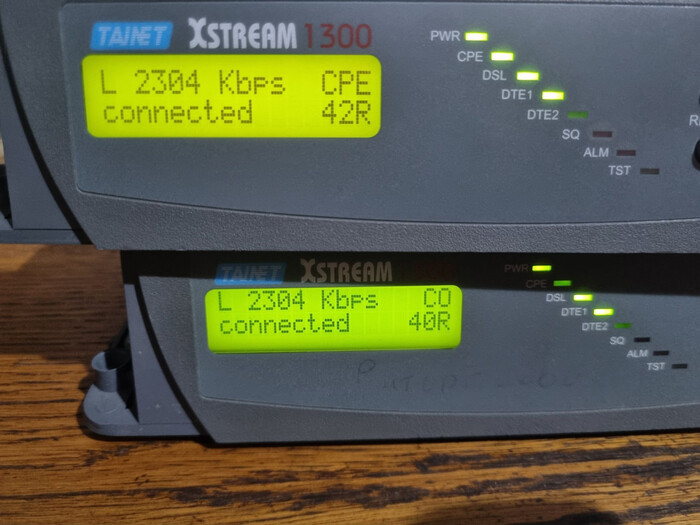

И, наконец, связь устанавливается. Сигнализация неисправности гаснет.
Всё отлично работает.

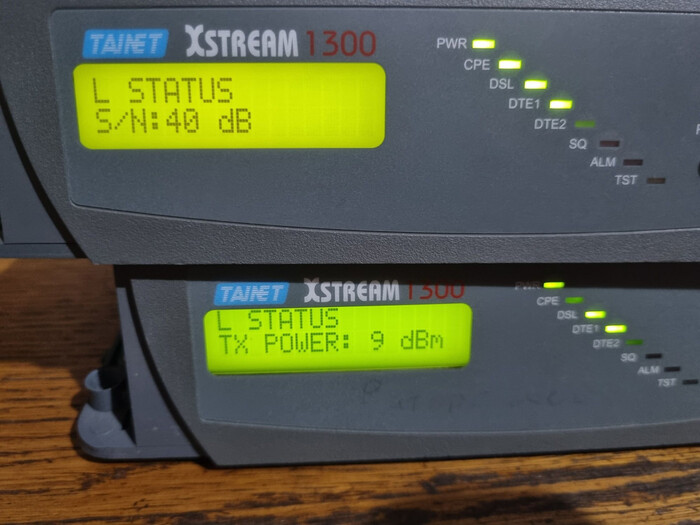

Можно посмотреть статус соединения: соотношение сигнал/шум, мощность передатчика, количество ошибок и тому подобное.
❯ Роутер
Как мы помним, модемы оснащены модулями роутеров.

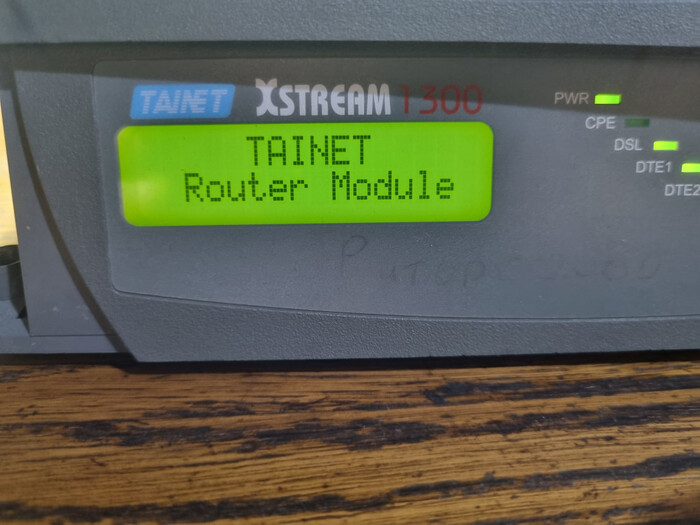

Для его настройки предусмотрено отдельное меню.
Как я понимаю, в нём управление передаётся процессору роутера. Если вытащить модуль, то при попытке зайти туда появляется «Waiting for router response...» и модем виснет.

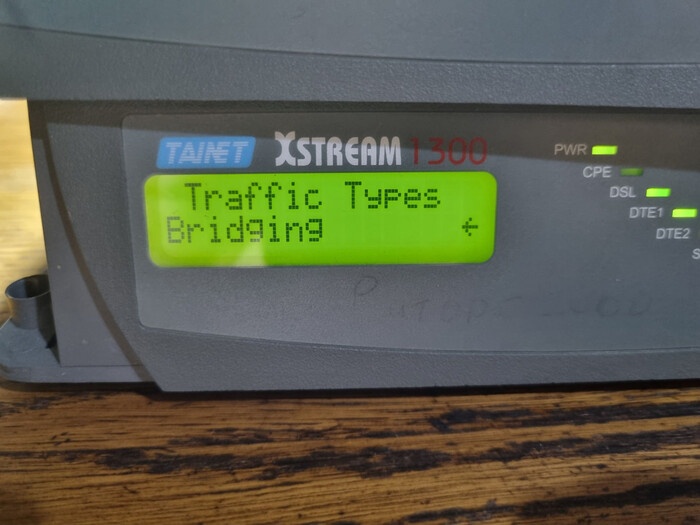

Выбираем режим «Bridged», в котором модемы будут просто соединять два участка сети.

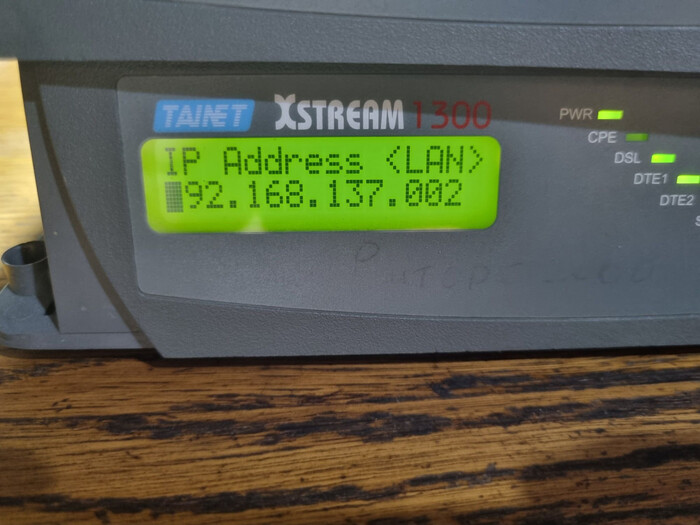

Прописываем IP-адреса. Всё, можно пробовать соединяться.
Связь есть, компьютеры пингуются, что ещё нужно? Подключив ведущий модем к роутеру, можно выйти в интернет на тех самых двух мегабитах.
❯ Совместимость MSDSL
Как я уже говорил, MSDSL (в отличие от, например, SHDSL) — проприетарный протокол. Из-за этого зачастую только устройства одного производителя могут соединяться между собой. Продемонстрируем это.

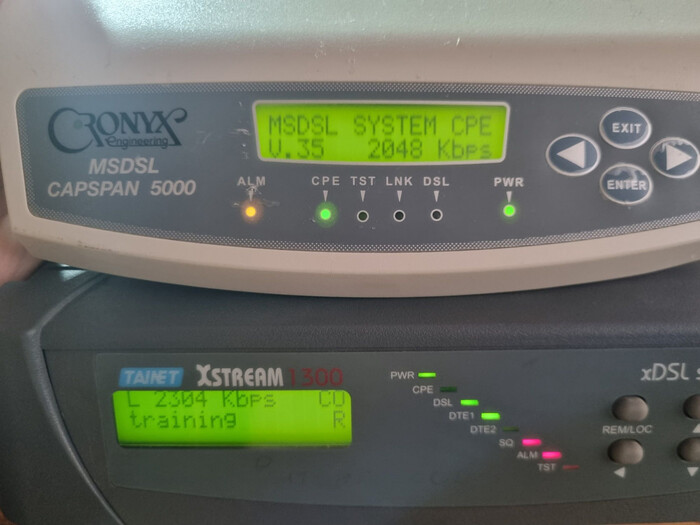

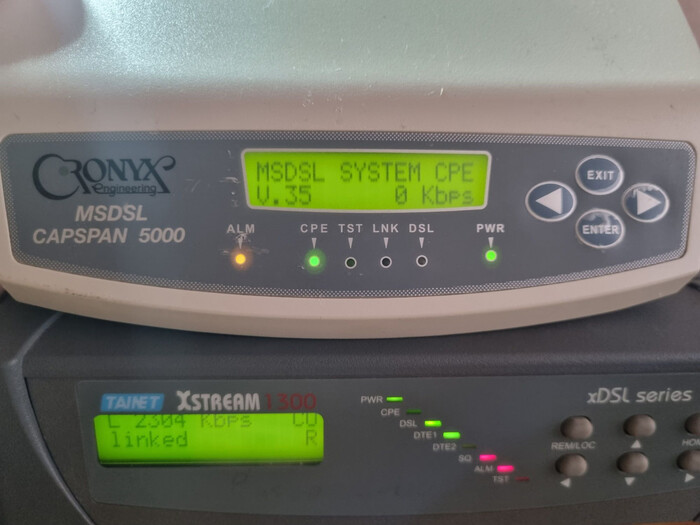

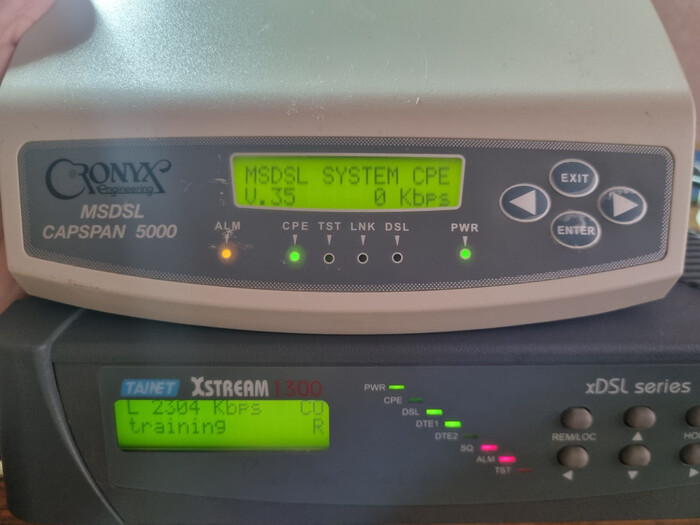

Соединим модемы CapSpan и Xstream.
На модемах замигали индикаторы DSL, Xstream начал проводить проверку линии.
Cronyx явно увидел несущую, однако установить соединение так и не смог: линейная скорость упала до нуля. Сигнализация неисправности на модеме Tainet тоже не погасла.
Через несколько секунд связь вновь разорвалась.
Как видим, даже несмотря на то, что чипсет трансивера одинаковый, модемы всё равно не увидели друг друга. Скорее всего, связано это с тем, что разные производители использовали разный тип модуляции.
❯ Что же в итоге?
Как видим, DSL-модемы, способные соединяться между собой, всё-таки существуют. Тем не менее, они гораздо более сложно устроены, отчего цена их значительно выше бытовых девайсов. Именно поэтому за пределами разного рода корпоративных сетей встречаются они редко.
Само собой, симметричный DSL никуда не делся: кое-где это единственная возможность устроить связь. Но сейчас на смену древнему и проприетарному MSDSL пришли более совершенные стандарты, например, SHDSL, способный выжимать в разы большие скорости, а также работающий на оборудовании любого производителя. Но это уже другая история и тема для ещё одной статьи, которую, надеюсь, вы тоже однажды увидите.
