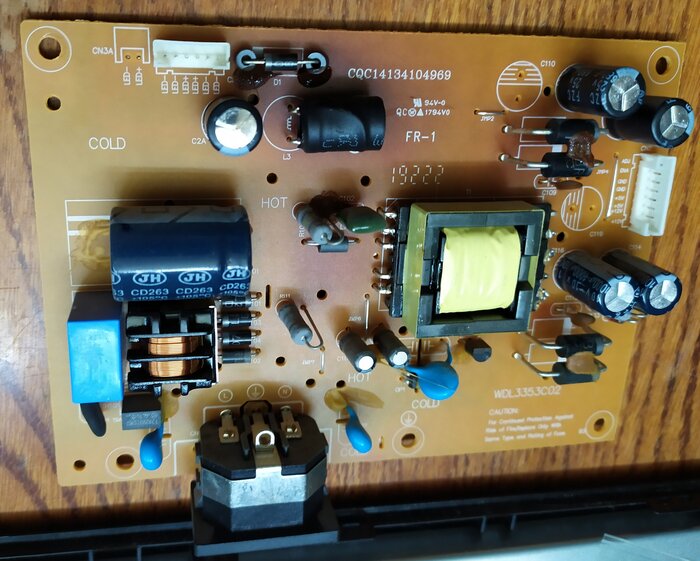

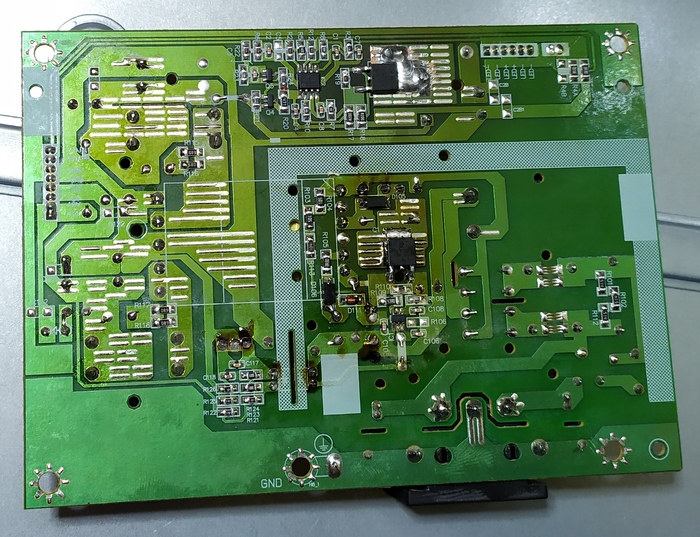

Тоже прошу подсказку. Имеется пара мониторов Valday EM247CW. Оба сдохли по БП. В одном решилось заменой вспухшего конденсатора. На другом выяснил "путём пересадки" что виноват этот элемент.

Много фото. Выставляю на всеобщее обозрение свою поделку, чисто на "поржать". Иной реакции не ожидаю, ибо на 4PDA уже поржали.

Итак, требования: Компактность, мобильность, DVB-T2, DVB-C, аналоговый тюнер (для кабельного), HDMI, разрешение из стандартных, достаточно 1366х768, нормальный не писклявый звук. И самое главное, гарантированная защита экрана при транспортировке. То есть, закинул в рюкзак, возможно ещё что нибудь накидал туда же, и при этом уверен, что экран уцелеет. Тут велосипед изобретать не нужно, а нужно просто собрать в исполнении "книжка", т.е. как ноутбук.

Сырьё в наличии, то есть те самые "жёлуди и спички":

1. Дохлый нетбук Samsung NP305U1A с матрицей 11,6 дюйма B116XW02 v0, 1366x768, LVDS, 1ch, 6bit, 3,3V, 40 Pin. От нетбука использовал саму матрицу вместе с рамкой и родными петлями.

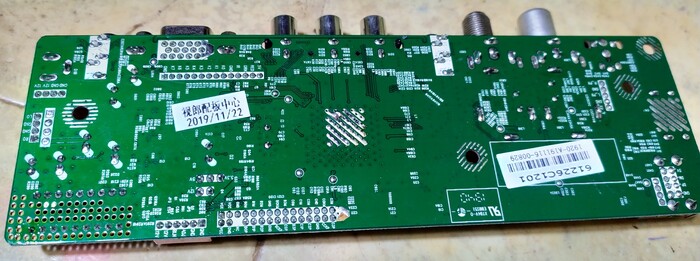

2. ТВ контроллер QT526C V1.3. Заказывал как то на али пару лет назад. Где он только у меня уже не побывал. И в 24" телик устанавливал, и в 19" квадратный монитор. Но это всё временно, т.к. в 24" телик в итоге пристроил плату пофункциональней, от битыша 32", а исполнение в виде квадратного монитора как то оказалось невостребованным.

3. Подходящий кабель LVDS от контроллера к 40Pin матрице. Тоже когда то был заказан с али.

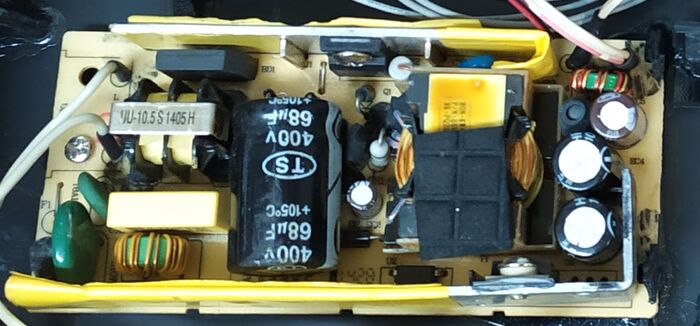

4. 12 вольтовый блок питания. Тоже с али, но не в виде нового изделия, а в виде б/у платы из брендовых блоков с разбора. Отдельно сфоткать не догадался, поэтому вот в таком шакалистом виде.

5. Два "сабвуферных" динамика от дохлых старых ноутов Acer. Отдельных фоток тоже нет, поэтому будут только в уже установленном виде внутри.

6. Панель кнопок (на корпус) и глазок (ИК-приёмник со светодиодом) от битыша Hyundai.

7. Задник от старого 32" Samsung с большими ровными площадями. Использовал для нарезки и изготовления корпусных деталей для поделки.

8. Тетрагидрофуран для склейки пластиковых деталей.

9. Для расковыривания ровных отверстий покрупней использовал вот такие прибамбасы, ибо обычным сверлом уже начинает задирать.

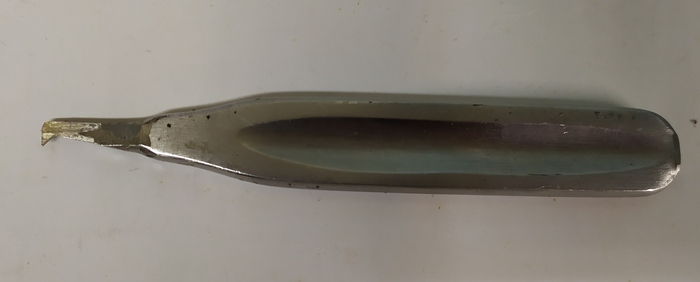

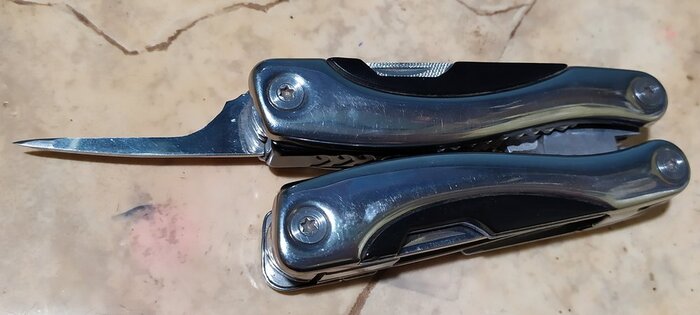

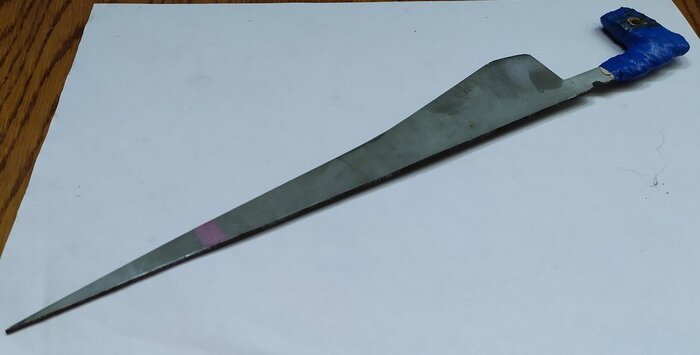

10. Для резки пластика использовал самодельный резак. Резал по металлической линейке, либо шинке.

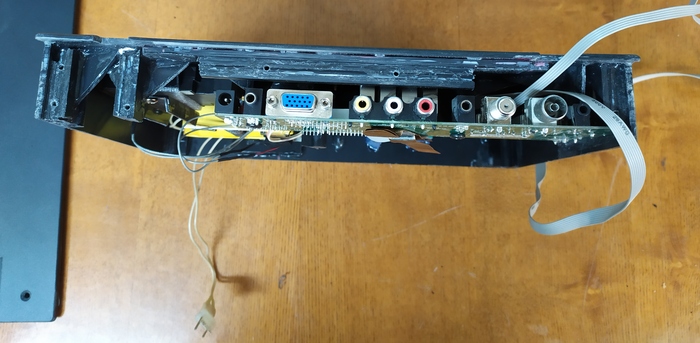

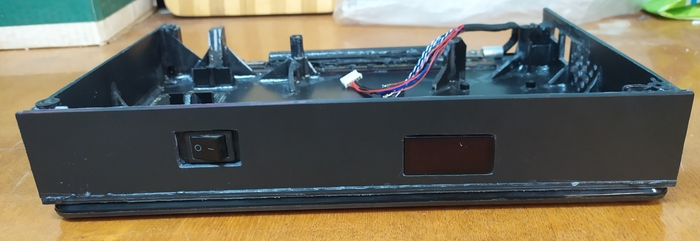

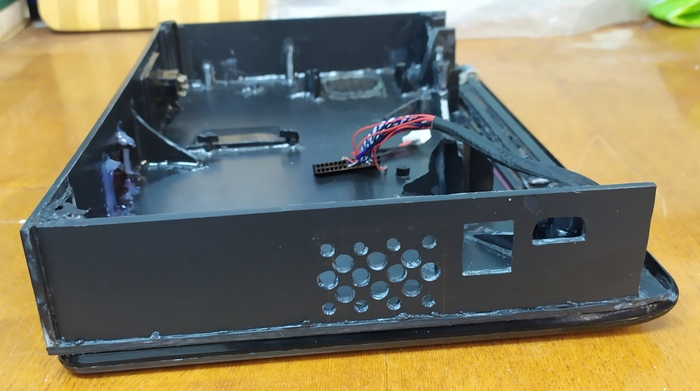

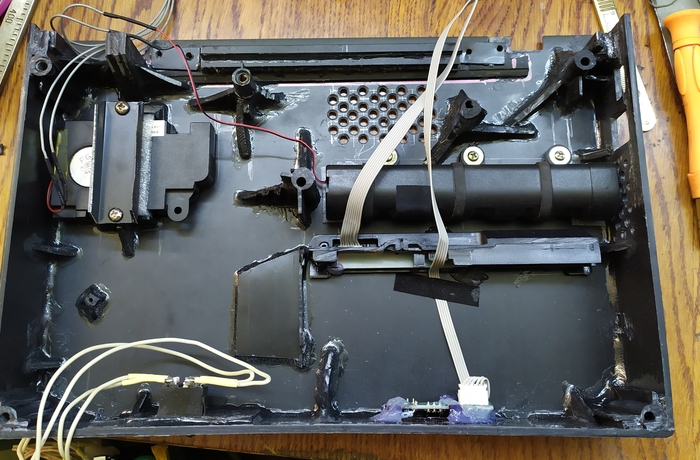

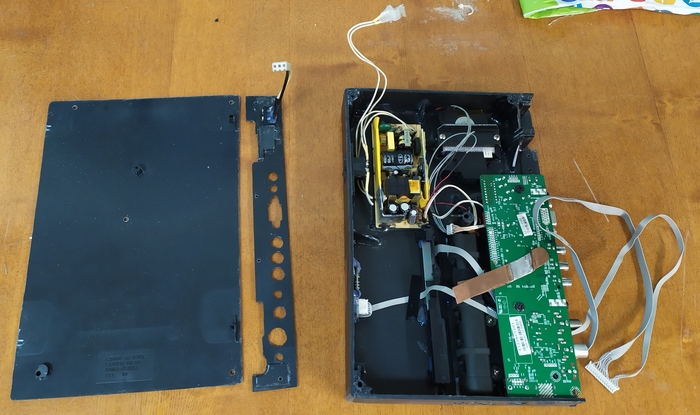

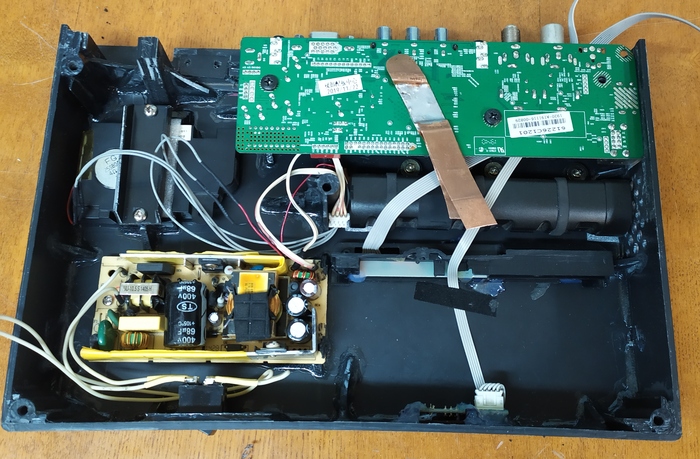

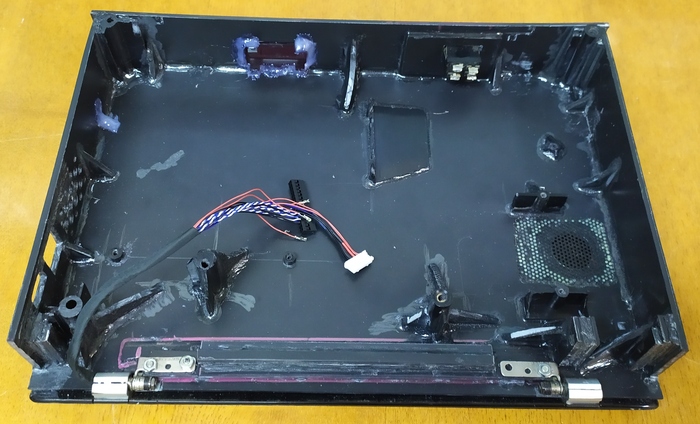

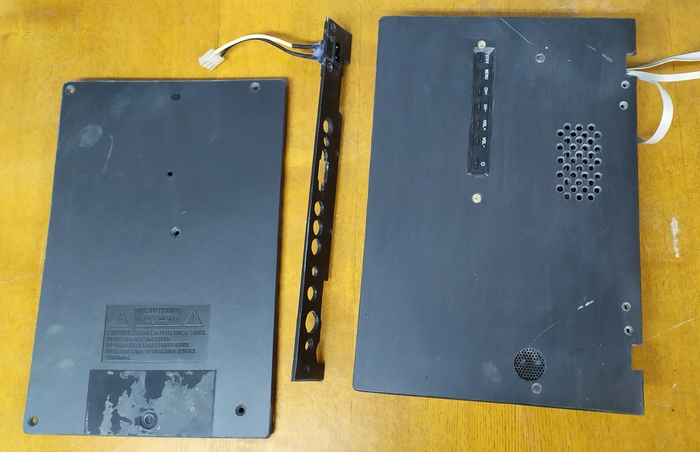

Далее прикладываю промежуточные фото по ходу процесса.

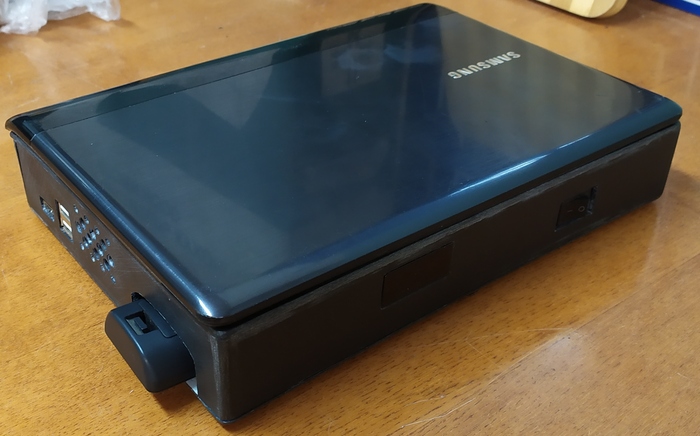

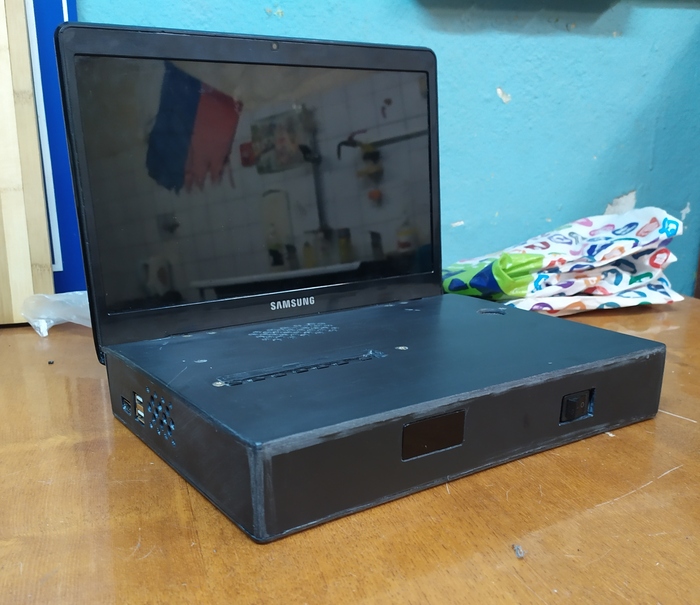

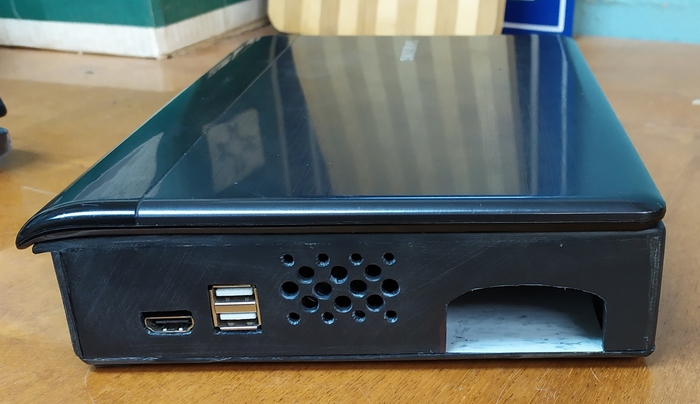

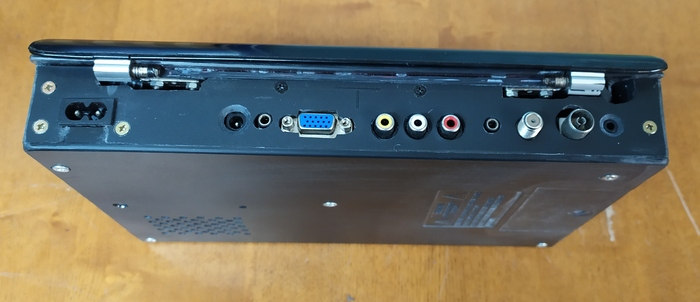

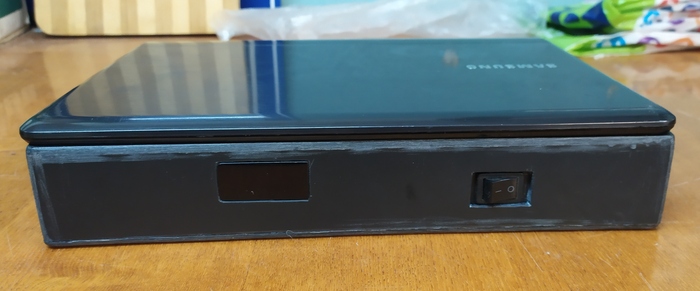

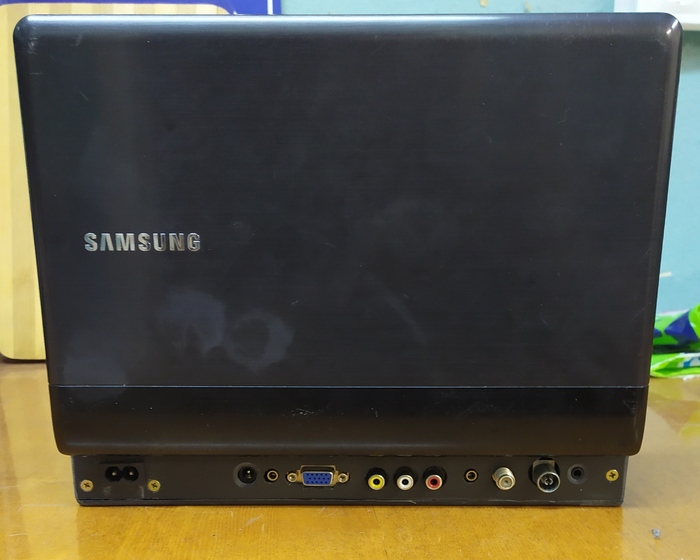

В готовом (почти) виде.

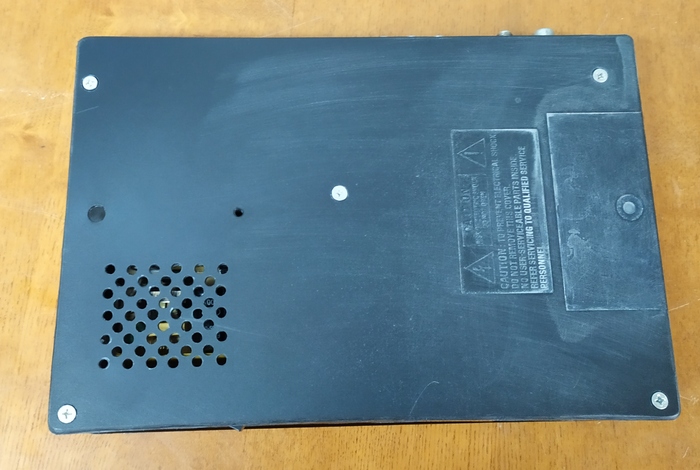

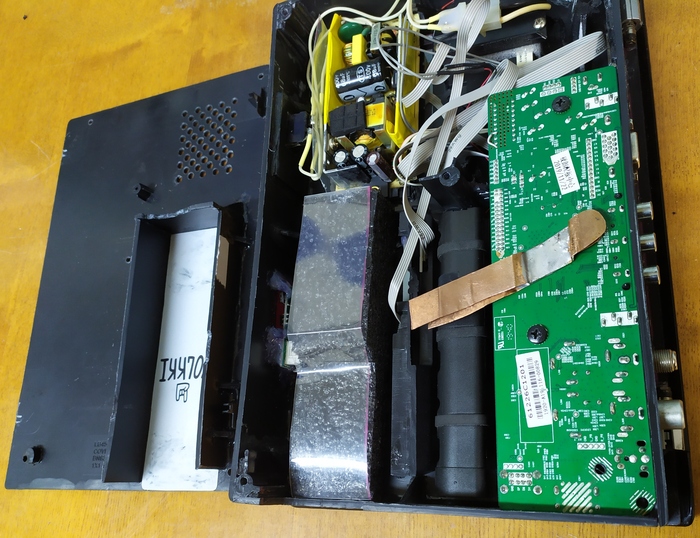

Впоследствии ещё доработал. Для удобства при переноске сделал в корпусе карман для пульта. Пришлось чуть подальше сместить блок питания. Для уплотнения, чтоб пульт не болтался, использовал вспенённый полиэтилен и чтоб не царапать- слой от пластиковой бутылки.

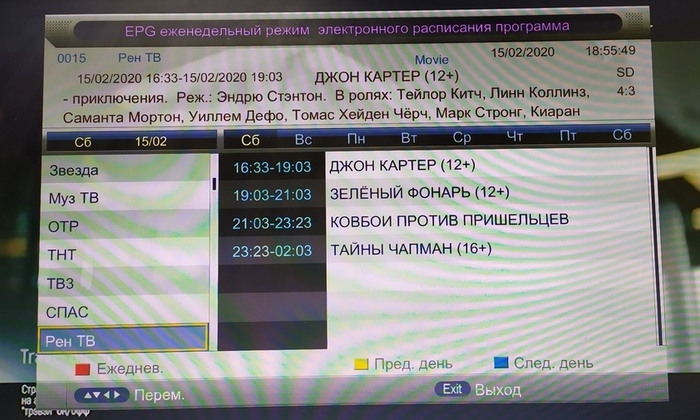

По пультам. В наличии у меня имеются 2 пульта. Один от этого контроллера из комплекта. Второй от другого D3663. Так вот, на этом контроллере предпочтительней использовать пульт от  D3663, т.к. есть кнопка "Angle".  По ней вызывается функция EPG. На родном пульте EPG никак не вызвать.

ЗЫ. По схемотехнике шарю не особо. Делаю всё чисто по мануалам и по готовым решениям.
