Что такое СТОП-ПИЛА ( SawSTOP)/Изучаем активную систему безопасности

Всем привет.
Рассказываю историю одного изобретения.

Американский физик по имени Стив Гасс помимо науки увлекался плотницким ремеслом. У него в мастерской была б/у циркулярная пила, купленная за 200 долларов. И в 1999 году ему на ум пришла мысль — как заставить пильный диск быстро остановиться, как только он соприкоснется с пальцем.

Что такое СТОП-ПИЛА ( SawSTOP)/Изучаем активную систему безопасности Хитрость, Циркулярная пила, Изобретения, Техника безопасности

Как настоящий ученый, он разделил задачу на составные моменты:

ТОРМОЗНАЯ СИСТЕМА — создание мощного тормоза, способного мгновенно остановить вращающийся диск с 4000 об/мин.

АКТИВАТОР — придумать систему активации этого тормоза, способную отличать древесину от человеческого пальца.


Реализация идеи

На обдумывание всех технических моментов у Стива ушло 2 недели. Еще 7 дней он потратил на изготовление прототипа под названием SawStop.

Идея защиты базируется на проводимости человеческой кожей электрических импульсов.

Как работает активатор тормозной системы:

*-на пильный диск С ОДНОЙ СТОРОНЫ через специальную пластину подается напряжение от генератора 12 В и частотой 200 килогерц (кГц).

*-с ДРУГОЙ СТОРОНЫ диска вторая пластина улавливает сигнал и сообщает его значение электронному детектору.

*-Как только палец человека коснется диска, уровень сигнала меняется, и запускается АКТИВАТОР тормозной системы.


Как работает тормоз:

Стив не стал выдумывать что-то новое, и решил использовать систему с пиропатронами, применяемую в автомобилестроении (подушки безопасности, преднатяжители ремней и т.п.)


При сработке активатора пиропатрон приводит в действие ТОРМОЗНОЙ БАШМАК из алюминия. Он соприкасается с диском, стопорит его и уводит в сторону.

Эксперименты на сосисках

Конечно же, без испытаний в процессе постройки не обошлось. В качестве подопытных использовались сосиски.

Что такое СТОП-ПИЛА ( SawSTOP)/Изучаем активную систему безопасности Хитрость, Циркулярная пила, Изобретения, Техника безопасности

А когда эксперименты и отладка механизма, по мнению изобретателя, достигли требуемого уровня, он собственноручно испытал свой SawSTOP.

Правда, укол лидокаина в первый раз не помог - прототип все же сработал не так быстро, как рассчитывал изобретатель. Но рана быстро зажила.

ВИДЕО

Посмотрите короткое видео (1 минуту), чтобы наглядно увидеть, как работает эта система безопасности  — ссылка на ролик в Яндекс Эфире:

Источник

Показать полностью 2

Ящик для цветов в стиле Super Mario

(перевод с английского)
Супруга попросила изготовить ящик для цветов. И я не мог ей отказать. Тем более, что был в отпуске.

Мне захотелось сделать его в стиле любимой игры детства.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

Идея заключалась в следующем:

Сколотить прямоугольный ящик из досок.

Обшить его вагонкой под кирпич.

Добавить центральную вставку с вопросиком.

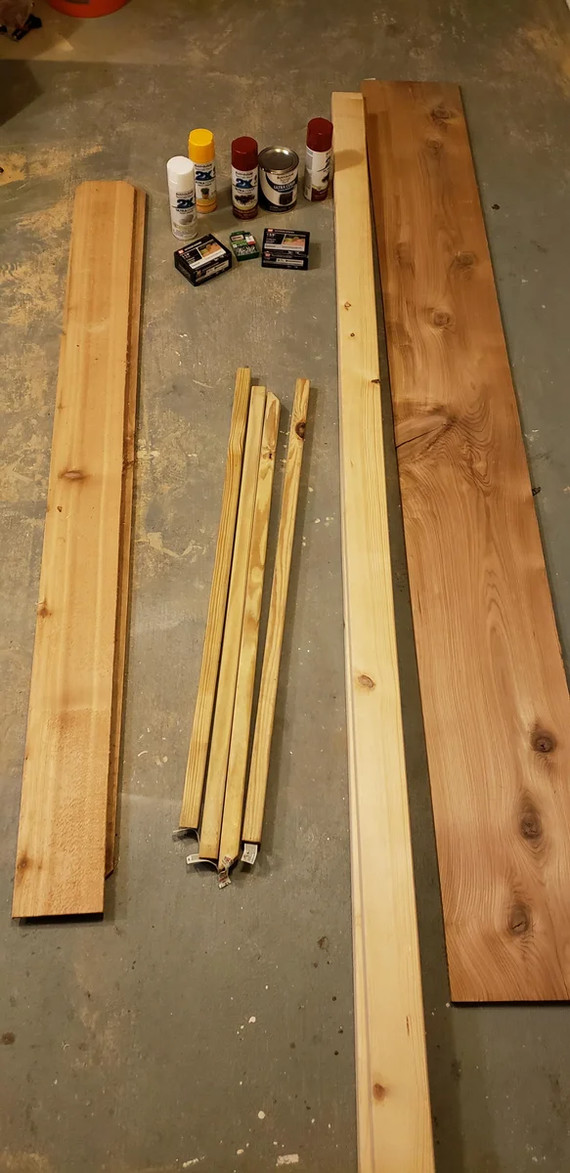

Для этого были подобраны старые доски и нехитрый инструмент.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

СБОРКА ЯЩИКА

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

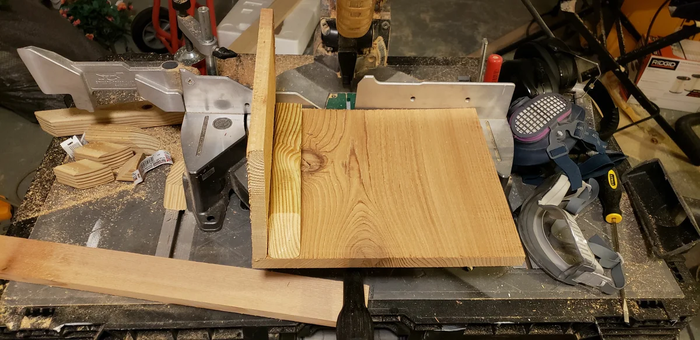

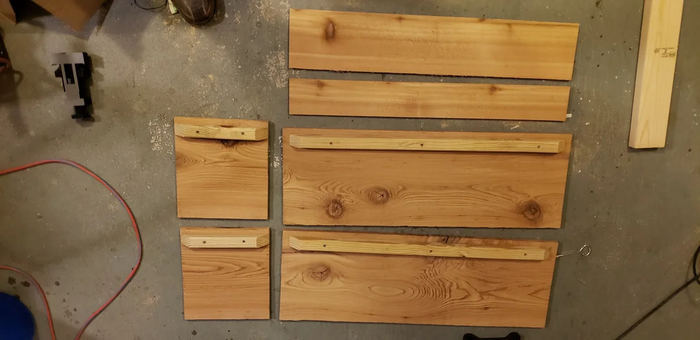

Из приготовленных материалов сделал боковины ящика. Основную сложность представляла конструкция днища - поначалу планировалось вставлять внутрь пластиковый контейнер, а уже в него засыпать грунт и высаживать цветы.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

Чтобы усилить дно, внутри нужно было прикрепить усилитель из бруса. Стыковать его под углом 90 градусов не хотелось, поэтому я немного заморочился и подрезал брус под углом 45 градусов.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

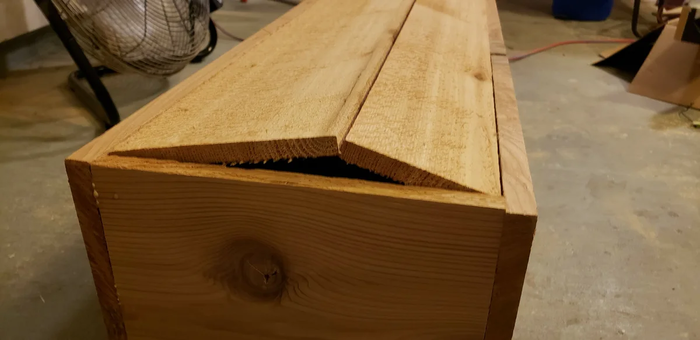

Целой доски для дна у меня не было, поэтому использовал 2 подогнанных друг к другу обрезка.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

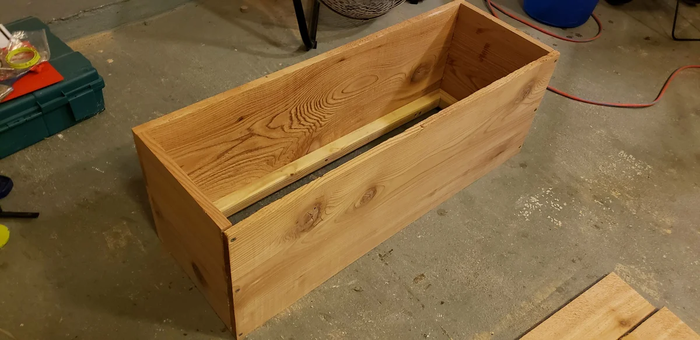

Всю конструкцию собирал на саморезах и столярном клее.


Изготовление кирпичей

Именно от этой части работы зависел конечный результат. Мне пришлось проявить все свои столярные навыки, чтобы сделать кирпичи максимально качественными.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

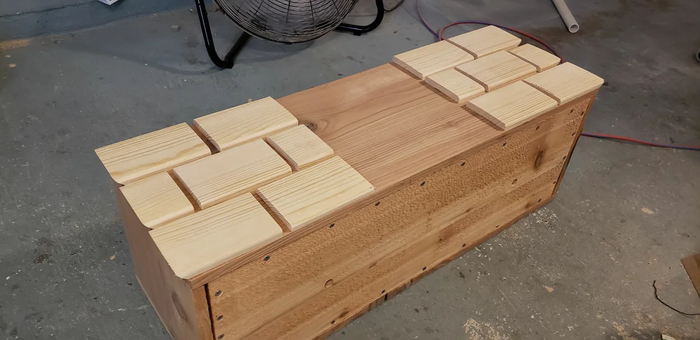

Мне потребовалось изготовить 18 лицевых деталей и 12 боковых. Крайние кирпичи подрезались под углом 45 градусов.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

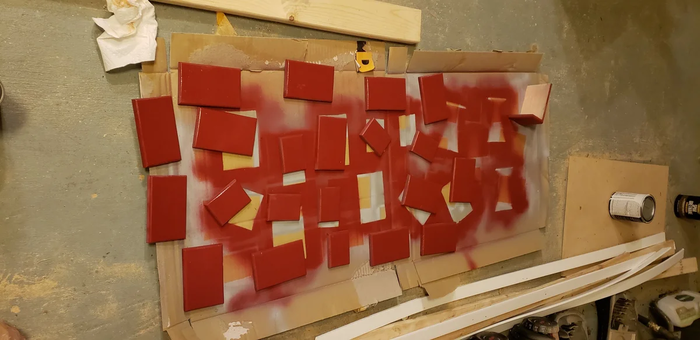

Когда отделочные кирпичи были готовы, отшкурил и покрыл их грунтом. Затем снова отшлифовал и покрасил в красный цвет из баллончика.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

Сборка фасада

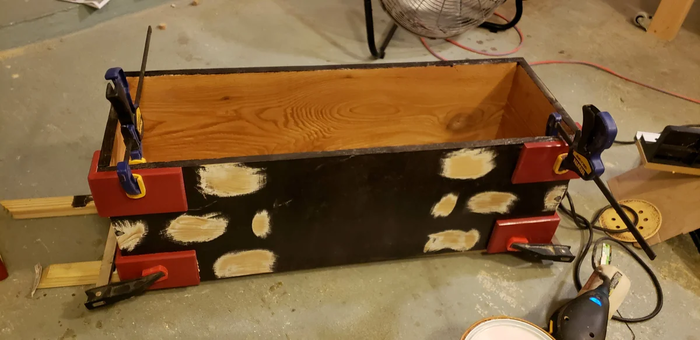

Когда краска высохла, приступил к закреплению облицовки к стенкам ящика. Для этого использовал столярный клей и струбцины.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

Поскольку их у меня было немного (струбцин), процесс приклеивания затянулся на пару дней.

Вынужденный простой я использовал с пользой — нарисовал и заказал в мастерской вставку с вопросом.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

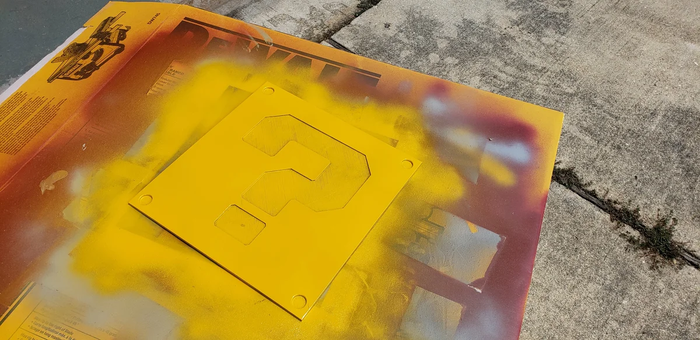

Мне ее изготовили из МДФ, которую я тоже впоследствии покрасил в желтый цвет.

Соответственно, вкладыш в форме вопроса выкрасил в белый цвет. Затем склеил детали вместе.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

СБОРКА

Пришло время закрепить вставку на лицевой стороне ящика при помощи все того же столярного клея.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

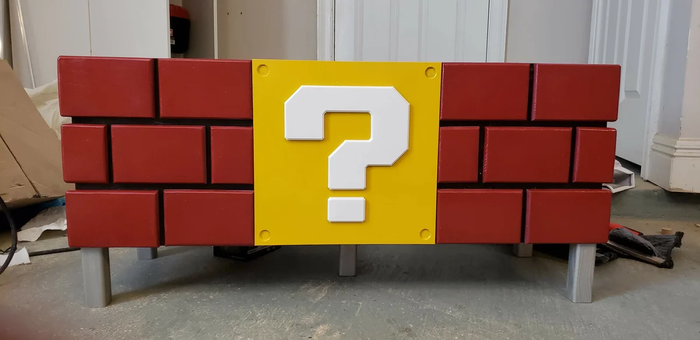

Также изготовил 5 ножек (4 по краям и одна - по центру), которые прикрепил к днищу.

Ящик готов к использованию!

Внутрь поместил целлофановый пакет, чтобы грунт не пачкал древесину. Готовый цветочный ящик был торжественно вручен супруге. Мы с ней одногодки, так что моя задумка с Super Mario была ей понятна и приятна.

Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка

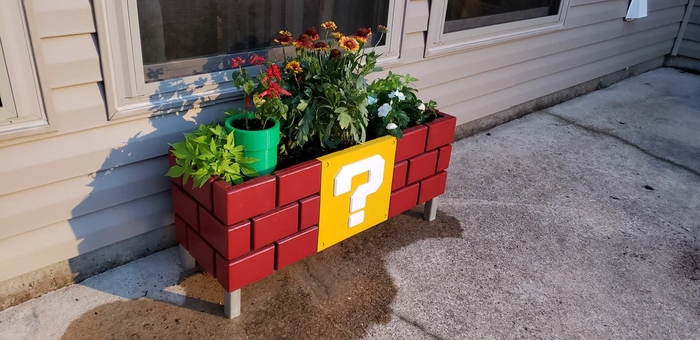

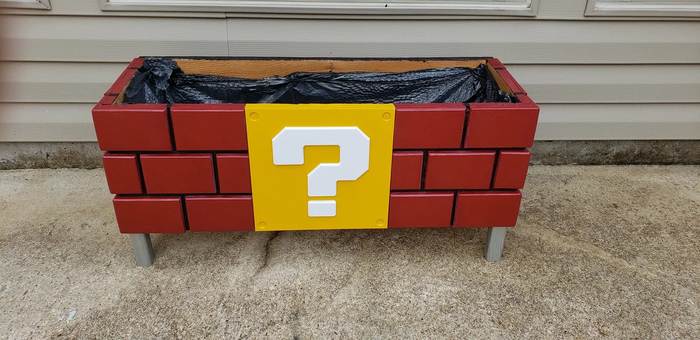

ФИНАЛЬНЫЙ РЕЗУЛЬТАТ

Вот такой замечательный цветочный ящик появился в нашем доме. Конечно же, зеленый горшок в качестве дополнения появился неспроста - кто играл в эту игру на приставке в детстве, хорошо помнит эти зеленые трубы с дополнительными уровнями.



Источник
Ящик для цветов в стиле Super Mario Своими руками, Хитрость, Длиннопост, Рукоделие с процессом, Столярка
Показать полностью 14

Самодельная баня за 1 день (перевод с английского)

Самодельная баня за 1 день (перевод с английского) Баня, Своими руками, Перевод, Длиннопост, Строительство

Давно хотел построить небольшую баню, и даже успел купить стеклянную дверь и печь-каменку. Они так бы и лежали в сарае, пока я собирал средства на строительные материалы. Но жизнь распорядилась иначе, и я начал строительство бани из того, что было в моем распоряжении.


Да, она неидеальна — куча щелей, отсутствие теплого пола, столярный клей и высокая температура. Вы сами можете посчитать все косяки, которые допущены при строительстве бани из бруса на участке. Но она есть и я парюсь в ней, что приносит пользу мне и моим родным и близким.

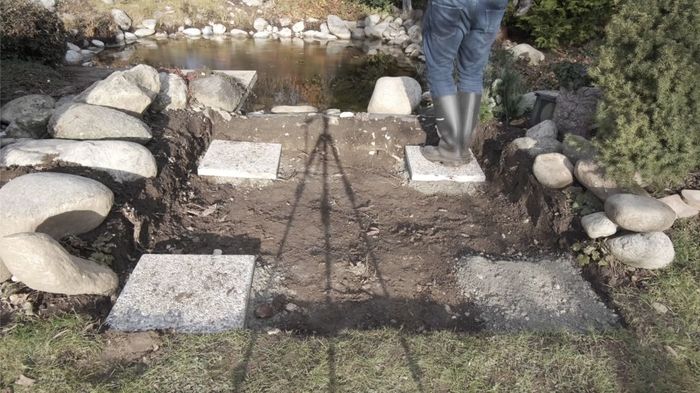

Обустройство фундамента

Самодельная баня за 1 день (перевод с английского) Баня, Своими руками, Перевод, Длиннопост, Строительство

Процесс:

* Снимаю верхний слой грунта на 15 см.

* Засыпаю гравием углы.

* В углах укладываю бетонные плиты.

* При помощи уровня выравниваю плиты в одной плоскости.


Чтобы сделать пол в бане использовал доски для настила, чтобы можно было ходить по ним босиком.

Процесс сборки:

* Собираю из бруса 50х80 деревянную раму размером 1550х1550 мм.

* К этой раме прикручиваю террасные доски.

* Укладываю пол на бетонные блоки.

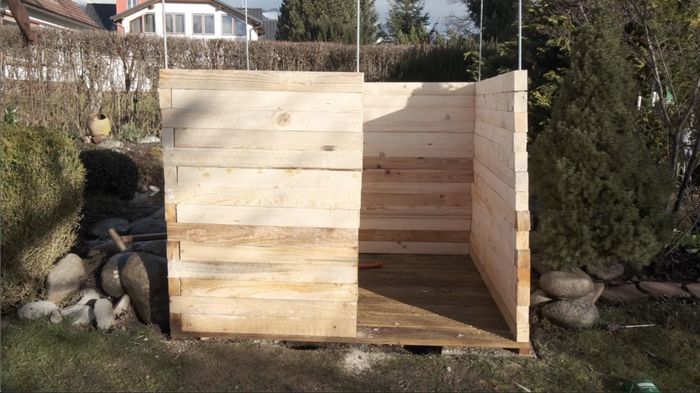

Возведение стен

Самодельная баня за 1 день (перевод с английского) Баня, Своими руками, Перевод, Длиннопост, Строительство

* Просверливаю отверстия на одном конце каждого бруса с помощью подготовленного шаблона.

* Прикручиваю первый ряд брусьев к деревянному полу.

* Вставляю в отверстия резьбовые шпильки и прикручиваю их снизу гайкой с шайбой.

* Одеваю на шпильки следующий ряд брусьев.

* Смазываю их столярным клеем.

* Повторяю действия.

Самодельная баня за 1 день (перевод с английского) Баня, Своими руками, Перевод, Длиннопост, Строительство

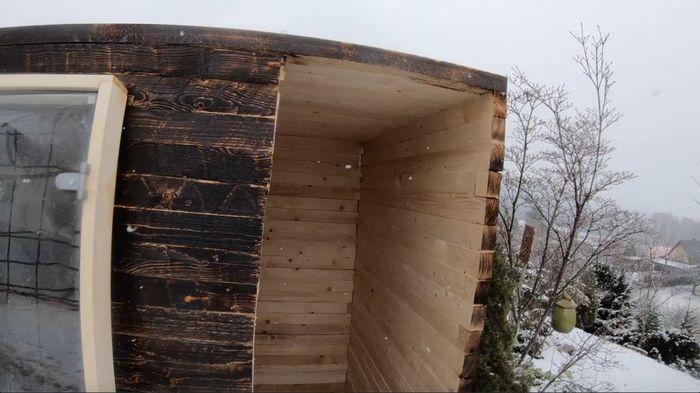

Обустройство крыши и обжиг

Чтобы не заморачиваться с покраской бани снаружи, решил применить традиционную японскую технику обработки деревянных поверхностей – обжиг. Такая технология увеличивает долговечность и придает древесине необычный вид.

При помощи газовой горелки обжег все наружные поверхности стен бани.

Самодельная баня за 1 день (перевод с английского) Баня, Своими руками, Перевод, Длиннопост, Строительство

Крышу также сделал из  бруса, который крепил саморезами, сверху на крышу уложил битумный кровельный материал.При помощи газовой горелки приклеил его к деревянной поверхности.

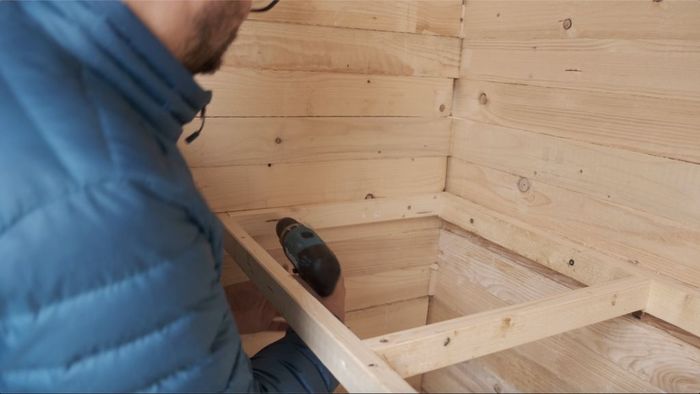

Полка

Собрал из бруса рамку по размеру парилки шириной 600 мм.

* Между собой скрутил детали саморезами, утопив шляпки в древесину.

* Прикрутил раму к стене на высоте 80 см от пола.

* Сверху обшил раму строганными досками. Крепил их снизу – просверливал отверстия под саморезы так, чтобы они не контактировали с телом.

Самодельная баня за 1 день (перевод с английского) Баня, Своими руками, Перевод, Длиннопост, Строительство

Печь

* На пол уложил металлическую пластину толщиной 3 мм.

* Установил на нее печь.

* Определил место под дымоход на стене и вырезал под него отверстие.

* Собрал дымоход и присоединил его к печи.

Самодельная баня за 1 день (перевод с английского) Баня, Своими руками, Перевод, Длиннопост, Строительство

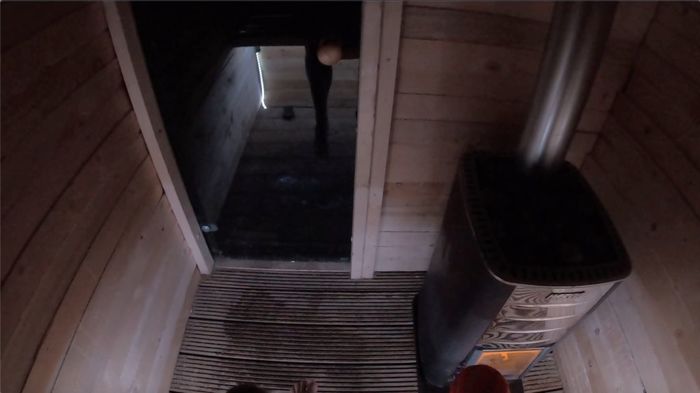

Баня готова. Растопил печь и с удовольствием попарился.

Самодельная баня за 1 день (перевод с английского) Баня, Своими руками, Перевод, Длиннопост, Строительство

Источник: beaver-news.ru


P.S. На сайте есть 8-ми минутное видео сборки бани, ее первого запуска и список всех используемых материалов.

Показать полностью 7

Самодельная байдарка из ПВХ-трубок и скотча

В интернете часто видел самодельные каноэ, байдарки и каяки, которые были собраны из подручных материалов. И однажды захотелось самому изготовить такое плавсредство. Для постройки купил ПВХ трубу и много скотча. Ниже даю краткий фотоотчет о сборке и испытаниях.

Самодельная байдарка из ПВХ-трубок и скотча Самоделки, Своими руками, Длиннопост, Лодка, Байдарка

(перевод с английского)

Почему байдарка

На момент постройки мои познания в плавсредствах были невелики.

Основные параметры, которые я хотел бы получить:

+Легкая конструкция, чтобы можно было нести лодку самому от автомобиля к воде.

+Удобная посадка во время плавания – стул со спинкой.

+Легкость управления — центр тяжести во время плавания должен находиться на уровне воды.


По всем найденным описаниям в интернете больше всего к моей лодке подходит название байдарка. У каноэ обычно загнутые кверху нос и корма. У каяка закрыты сверху носовая и кормовая части.

Самодельная байдарка из ПВХ-трубок и скотча Самоделки, Своими руками, Длиннопост, Лодка, Байдарка

Сборка каркаса

Основная сложность при сборке каркаса — угловые соединения труб. Я подсмотрел в интернете способ их крепления, которым и воспользовался. Это дополнительный кусок трубы, выгнутый при нагреве под нужным углом.

Самодельная байдарка из ПВХ-трубок и скотча Самоделки, Своими руками, Длиннопост, Лодка, Байдарка

Процесс сборки:


ШАГ 1: Обрезаю 4 штуки 6 м трубы до размера в 4 м каждая. Две трубы пойдут на верхнюю обвязку, 2 – на нижнюю.

ШАГ 2: зарезаю концы этих труб под острым углом.

ШАГ 3: Подготавливаю 4 куска трубы по 15 см. Разрезаю каждую пополам.

ШАГ 4: Размягчаю ПВХ пластик при помощи зажигалки и сгибаю его. Это будет распорка.

ШАГ 5: Складываю концы 4 м труб и внутрь устанавливаю изготовленную распорку.

ШАГ 6: Смазываю края клеем и обматываю скотчем.

ШАГ 7: Изготавливаю перемычки между верхней и нижней рамой. Скрепляю 2 рамы вместе.

ШАГ 8: Устанавливаю несколько поперечин под установку сидений на дно байдарки и по бортам.
Самодельная байдарка из ПВХ-трубок и скотча Самоделки, Своими руками, Длиннопост, Лодка, Байдарка

Обшиваю каркас

Собранный каркас обтягиваю пленкой, чтобы повысить водонепроницаемость байдарки.

Самодельная байдарка из ПВХ-трубок и скотча Самоделки, Своими руками, Длиннопост, Лодка, Байдарка

Усиливаю борта и днище

Закончив с полиэтиленом, начинаю усиливать борта и днище армированным скотчем.


Пошаговый процесс:

ШАГ 1: край скотча обматываю вокруг верхней ПВХ трубы.

ШАГ 2: приклеиваю ленту скотча поверх полиэтиленовой пленки до самого низа, по днищу и поднимаюсь наверх с другого борта.

ШАГ 3: второй край скотча фиксирую аналогично.

ШАГ 4: Следующую полосу накладываю внахлест — перекрываю на 1/3.

Самодельная байдарка из ПВХ-трубок и скотча Самоделки, Своими руками, Длиннопост, Лодка, Байдарка

Монтирую сиденья

От купленных пластиковых сидений откручиваю ножки. Они больше не нужны.

ШАГ 1: Купленные полки из фанеры предварительно покрасил и уложил на дно байдарки на распорки.

ШАГ 2: Сверху поместил кресла, подложив под них обрезки соснового бруса.

ШАГ 3: Затем прикрутил детали к корпусу лодки — полки саморезами к ПВХ трубе, а кресла к брусу винтами с потайными шляпками.

ШАГ 4: Весла также собрал из ПВХ труб, на концы установил водостойкую фанеру. Дополнительно оклеил их малярным скотчем.

Финальный результат

В ближайший выходной вдвоем с супругой отправились на местное озеро, где провели испытания самодельной байдарки.

Конструкция доказала свою надежность. Мы с удовольствием покатались по озеру — вначале недалеко от берега, а когда убедились, что течи нет, то несколько раз пересекли озеро от берега до берега.

Самодельная байдарка из ПВХ-трубок и скотча Самоделки, Своими руками, Длиннопост, Лодка, Байдарка

Расчет материалов, а также видео с испытаний на озере есть в оригинале статьи ( в переводе с английского).

Источник: nashisamodelki.ru

Показать полностью 7

Деревянная игрушка-робот своими руками

Деревянная игрушка-робот своими руками Самоделки, Своими руками, Перевод, Игрушки, Длиннопост, Рукоделие с процессом

Новогодние праздники затянулись и дети сидят на голове. Зато есть руки, остатки древесины и инструменты. Поиски интересных поделок в интернете привели к деревянным игрушкам-роботам. Автор - иностранец Craftedworkshop изготавливал их для выставки и раздавал в качестве сувениров. Далее с его слов (пер. с англ).


Чтобы привлечь покупателей к своему стенду, я подготовил для выставки 30 шт. деревянных игрушек-роботов и с удовольствием подарил всем желающим. Многие интересовались, как сделать такую простую игрушку самому. Делюсь своим опытом.

Конструктивно робот-игрушка состоит из 6 элементов:

- 4 одинаковых кубика — ручки и ножки;

- 2 прямоугольника побольше — голова и туловище.


Между собой детали соединяются при помощи веревки. Для изготовления деталей использовал брус 50х150 мм и кусок веревки.


Из инструментов потребуется:

- Настольная дисковая пила.

- Клеевой пистолет.

- Шлифмашинка с наждачной бумагой зернистостью 180 единиц.

- Сверло Фостнера для формирования глаз.

- Сверло по дереву для отверстий под веревку.


Обратите внимание! Если вы будете делать всего 1 игрушку, то вполне можете обойтись обычной ручной пилой, обычной дрелью со сверлом и куском наждачной бумаги.


Вырезаю детали

Деревянная игрушка-робот своими руками Самоделки, Своими руками, Перевод, Игрушки, Длиннопост, Рукоделие с процессом

ШАГ 1. Вначале нарезаю брус на заготовки.

ШАГ 2. В каждой просверливаю отверстия под веревку.

Деревянная игрушка-робот своими руками Самоделки, Своими руками, Перевод, Игрушки, Длиннопост, Рукоделие с процессом

ШАГ 3. При помощи сверла Фостнера высверливаю в голове робота отверстия. Это будут его глаза.

ШАГ 4. С помощью пилы под глазами делаю пропил для рта.

Деревянная игрушка-робот своими руками Самоделки, Своими руками, Перевод, Игрушки, Длиннопост, Рукоделие с процессом

Обратите внимание! Благодаря сверлу Fortsner внутри отверстия остается маленькая точка — зрачок. Это делает его еще больше похожим на настоящий глаз! Если такого сверла у вас нет — используйте обычное 10 мм, только располагайте глаза произвольно. Это сформирует мимику.

ШАГ 5. При помощи шлифмашинки обрабатываю детали.

Деревянная игрушка-робот своими руками Самоделки, Своими руками, Перевод, Игрушки, Длиннопост, Рукоделие с процессом

Собираю игрушку

Когда все детали были готовы и отшлифованы, приступаю к сборке игрушки.

Одному из роботов покрасил краской глаза, а также вырезал из темного куска дерева галстук для солидности. В дальнейшем называл его Босс.
Деревянная игрушка-робот своими руками Самоделки, Своими руками, Перевод, Игрушки, Длиннопост, Рукоделие с процессом

Процесс сборки:


На конце веревки завязал узел.

Продел веревку через голову робота так, чтобы узел остался сверху.

Деревянная игрушка-робот своими руками Самоделки, Своими руками, Перевод, Игрушки, Длиннопост, Рукоделие с процессом

С обратной стороны также завязал узел.

Продел свободный конец через туловище и сформировал узел снизу.

Деревянная игрушка-робот своими руками Самоделки, Своими руками, Перевод, Игрушки, Длиннопост, Рукоделие с процессом

Зафиксировал при помощи клеевого пистолета веревки в отверстиях.

Аналогично привязал к туловищу руки и ноги робота.

Деревянная игрушка-робот своими руками Самоделки, Своими руками, Перевод, Игрушки, Длиннопост, Рукоделие с процессом

Как по мне, игрушка получилась очаровательной. В качестве сувенира на Новый год очень будет уместной для ваших маленьких родственников — внуков, племянников, детишек ваших знакомых и т.д.


Для изготовления такой игрушки нужны простейшие инструменты и обрезки древесины. Попробуйте и вы свои силы. Уверен, у вас все получится.


Удачи!

Источник: nashisamodelki.ru
Показать полностью 9

Самодельный карт с приводом от шуруповерта

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Что подарить ребенку на новогодние праздники? Правильный ответ - подарок, сделанный собственными руками. Вот и заграничный рукастый дядя под ником Simplerandom построил своему сыну действующий карт. Далее художественный перевод с англ.


От ремонта осталось немного фанеры, поэтому решил смастерить из нее детский карт. А чтобы он был действующим, в качестве двигателя приспособил обычный шуруповерт. Причем, его всегда можно снять и использовать по назначению. Рассказываю последовательность действий.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Начало проекта по традиции начинаю с изготовления полноразмерного макета из картона. С его помощью определяю контуры всей конструкции и задаю габариты рулевого механизма.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Используя покупные колеса от садовой техники, определил конфигурацию передней части карта.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Изготовление корпуса и рулевого механизма

Чтобы приступить к полномасштабной работе, вначале уложил картонные шаблоны на фанеру, затем обвел карандашом и вырезал при помощи электролобзика.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Для управления передними колесами:


- Взял мебельную трубу для подвешивания плечиков.

- Вырезал трапецевидную подставку и просверлил в ней отверстие.

- Второе отверстие просверлил в днище автомобиля.

- Установил трубку в качестве будущего рулевого вала.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Вырезал и закрепил на валу поворотный узел из фанеры.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Прикрепил к нему рулевые тяги.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Нарисовал и вырезал рулевое колесо.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Изготовление заднего моста

Приводиться в движение карт будет по классической схеме – за счет вращения двигателем задних колес. Вернее всего 1 колеса.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

На одно из колес я закрепил большую велосипедную звездочку. Для этого предварительно разобрал колесо и просверлил в диске отверстия под болты.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Само колесо прикрепил на оси к корпусу карта. Для второй звездочки, одетой на заднюю втулку от велосипеда, изготовил крепление из фанеры.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Установка шуруповерта

Основным и приемлемым для меня условием применения шуруповерта было использование его без разборки и переделок. Т.е. я в любой момент могу его снять и использовать в работе.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Поэтому я изготовил крепление, которое позволяет вращать ось с цепным приводом при помощи зажатого в патрон переходника.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Для приведения карта в движение сделал педаль, которую соединил тросиком с шуруповертом.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Доработка деталей карта

Все, что осталось сделать, это закрепить 4 колеса, установить руль и изготовить сиденье.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Все фанерные элемент зашкуриваю и окрашиваю в 2 слоя краской по дереву.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Также установил и покрасил рулевое колесо.

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Вот что получилось в итоге:

Самодельный карт с приводом от шуруповерта Самоделки, Своими руками, Перевод, Гифка, Длиннопост

Расходники

Если вас вдохновил мой проект, публикую список материалов, которые нужны для постройки карта:

- Фанера толщиной 21 мм.

- Колеса для садовой тачки (можно купить в строительном супермаркете).

- Детали от велосипеда — передняя и задняя втулки, звездочки, цепь, тормозной тросик.

- Мебельная трубка для рулевого управления.

- Саморезы по дереву.

- Длинные болты и гайки с шайбами.


Из инструментов потребуется:

- Шуруповерт.

- Электрический лобзик.

- Сверла.

- Гаечные ключи.


Если гифка с действующим картом не отображается, вы можете посмотреть ее на сайте.

Источник: nashisamodelki.ru

Показать полностью 18

Сорта вагонки: маркетинг и ГОСТ

Сорта вагонки: маркетинг и ГОСТ Вагонка, ГОСТ, Длиннопост

В магазинах можно насчитать не менее 6-7 сортов вагонки, хотя по ГОСТу их всего 2


Изначально всю вагонку производят по единой технологии, и уже потом сортируют. Соответственно, какие сорта вагонки получатся, можно сказать только уже на выходе готового продукта.

Причем, маркировка не всегда соответствует ГОСТу. Почему именно так, и как этим манипулируют производители деревянных ламелей, вы узнаете из данной статьи.

ЧТО ПРЕДЛАГАЕТСЯ ПОТРЕБИТЕЛЮ

Сорта вагонки: маркетинг и ГОСТ Вагонка, ГОСТ, Длиннопост

У разных производителей внешний вид ламелей отличается от аналогичных, хотя на ценниках указан одинаковый сорт или класс


В строительных магазинах можно встретить множество видов вагонки, внешний вид которых разнится.


Чаще всего это:

- Премиум (он же Экстра, он же Прима, он же Высший сорт).

- Класс А (она же вагонка 1 сорта).

- Класс АВ.

- Класс В (он же Сорт 2).

- Класс ВС.

- Класс С (он же Сорт 3).


А есть еще ТИП А, ТИП В и С, а в сопроводительной документации чаще всего указано – изготовлено по ТУ. Как же разобраться во всем этом? Обратимся к Госстандарту.


СОРТА ВАГОНКИ ПО ГОСТу

Сорта вагонки: маркетинг и ГОСТ Вагонка, ГОСТ, Длиннопост

Именно данным документом должны руководствоваться производители при маркировке вагонки. В данном документе она именуется «Обшивка»


Многие ошибочно считают, что классификация вагонки по сортам прописана в ГОСТ. На самом деле в документе ГОСТ 8242-88 «Детали профильные из древесины…» указано совсем другое.


Изделия классифицируются:

- По качеству используемого сырья (пороки).

- По качеству профилирования (дефекты обработки).

Сорта вагонки: маркетинг и ГОСТ Вагонка, ГОСТ, Длиннопост

Если вагонку будут красить, то требования более лояльные


Далее требования ГОСТа описывают область применения готовых ламелей:

- Вагонка под прозрачное покрытие — элементы должны быть высочайшего качества, без видимых пороков древесины.

- Вагонка под непрозрачное покрытие — допускаются незначительные пороки древесины (сучки, бугорки, трещины) на лицевой и тыльной сторонах вагонки. См. статью покраска вагонки в белый цвет.


Что же по факту? Какие сорта вагонки из сосны закреплены на законодательном уровне:


По ГОСТ 8242-88 их всего 2:

1. Вагонка сорта А (он же Сорт 1).

2. Вагонка сорта В (он же Сорт 2)


Фактически ГOСТ 8242-88 предписывает производителям классифицировать готовые ламели по их внешнему виду, исходя из пороков сырья (сучки, трещины и размытые окрасы), и дефектов обработки (строгание и распиловка). Причем, для разных типов финишного покрытия сорта могут разниться.


На практике это выглядит так: если производитель укажет на изделии, что оно предназначено под покраску, то сорт В можно перевести в А.

Сорта вагонки: маркетинг и ГОСТ Вагонка, ГОСТ, Длиннопост

На данном фото не указана марка детали. Правильное название — О-3 ГОСТ 8242-88


Также в ГОСТ 8242-88 прописана допустимая маркировка обшивки — О-1, О-2, О-3, О-4.

Разберем на примере:

- Маркировка вагонки по ГОСТ. Если на ценнике в магазине вы увидите следующую маркировку О-3 4000 ГОСТ 8242-88, то это означает, что данная ламель марки О-3, т.е. изготовлена по размерам, указанным в Госстандарте, а ее длина 4 м.

- Сорт вагонки по ГОСТ. Определить сорт вагонки производитель должен самостоятельно, руководствуясь ее внешним видом. Если она изготовлена в строгом соответствии с Госстандартом, то сорт может быть только А или только В.

СОРТА ВАГОНКИ ПО ТУ

Если Госстандарт предусматривает только 2 сорта — А и В, то откуда же берутся все эти сорта ВС, АБ, ТИП 3, или вагонка сорт Д им подобные?


Ответ простой: такие производители не опираются на ГОСТ, а изготавливают вагонку по техническим условиям (ТУ), которые сами же и разрабатывают.


В подобных ТУ производитель вводит свое разделение вагонки:

Сорта вагонки: маркетинг и ГОСТ Вагонка, ГОСТ, Длиннопост

Если производитель указывает сорта АВ или ВС — это означает, что он не придерживался требований ГОСТ


В подобных ТУ производитель вводит свое разделение вагонки:

- по классам;

- по категориям;

- по типам.

Именно поэтому в продаже покупатели и сталкиваются с необычными названиями типа евровагонка сорт С, вагонка сорта «Экстра» толщина 16, «Ультра», «Прима». Или же тип А, тип В, тип С, вагонка сорт «С» и их смешанными разновидностями — АВ, ВС.


СОРТА ВАГОНКИ ПО DIN

Технические условия отечественных производителей часто перекликаются с европейскими стандартами качества, более известными по аббревиатуре DIN.

Объяснение этому простое — закупаемое деревообрабатывающее оборудование за рубежом изначально настроено на европейские параметры.


Но это сходство касается только размеров, а не разделения на сорта вагонки.

Сорта вагонки: маркетинг и ГОСТ Вагонка, ГОСТ, Длиннопост

КРАТКИЙ ПРОИЗВОДСТВЕННЫЙ ЦИКЛ

Чтобы понять, как же должна сортироваться вагонка по ГОСТу, рассмотрим производственный процесс ее изготовления.

Сорта вагонки: маркетинг и ГОСТ Вагонка, ГОСТ, Длиннопост

ЭТАП 1. Вся древесина вначале попадает в распиловочный цех.

Сорта вагонки: маркетинг и ГОСТ Вагонка, ГОСТ, Длиннопост

Процесс производства:

- Срезают кору (горбыль) с двух сторон.

- Распиливают бревно на доски.

- Разделяют пиломатериал (визуально отбраковывают).

- Отправляют доски в сушильную камеру (летом на 3 дня, зимой – на 10 дней).

- Высушенную доску (влажность не более 12%) прогоняют через станок, который вырезает шип-паз.

- Затем обрезают на торцовочной пиле до нужного размера — 2, 3, 4 и 6 метров.

Сорта вагонки: маркетинг и ГОСТ Вагонка, ГОСТ, Длиннопост

ЭТАП 2. И только после этого рассортировывают ее на классы (сорта). Именно после окончательной готовности изделия, производитель сортирует ее.

Если производство вагонки осуществлялось по ГОСТу — готовая продукция будет разделена на 2 сорта: А и В.

ЧТО НУЖНО ЗАПОМНИТЬ

- Как определить сорт вагонки. Только визуально — наименьшее количество сучков и трещин свидетельствует, что перед вами вагонка сосна сорт А. Если их незначительное количество, то это вагонка сорт В.


- Как маркируется вагонка по ГОСТу. Если ламели изготовлены в строгом соответствии с нормативами, то она маркируется как О-3 ГОСТ 8242-88. Между цифрой 2 и словом ГОСТ может быть указана длина ламели в мм — от 2000 до 6000.


- Как маркируется евровагонка. Если производитель изготавливает ламели по размерам DIN, тогда в названии указывается его внутренний (производителя) класс изделия. Например: евровагонка сосна сорт экстра.


Источник: BEAVER-NEWS.RU

Показать полностью 9

Гвозди для вагонки: что брать и от чего отказаться

Гвозди для вагонки: что брать и от чего отказаться ГОСТ, Гвозди, Вагонка, Длиннопост

Недавно решил облагородить балкон и прибить вагонку своими руками. Вместо новомодных кляймеров собирался использовать классические гвозди.

Но в магазине был озадачен их количеством и видами. Пришлось проконсультироваться с опытными строителями в этом, казалось бы, простом вопросе.

СООТВЕТСТВИЕ ГОСТУ

Сразу определимся, почему нужны именно формовочные финишные гвозди для вагонки. Основное их отличие от традиционных гвоздей — уменьшенная шляпка. Применение классических гвоздей со стандартной шляпкой ухудшает декоративный эффект.

Гвозди для вагонки: что брать и от чего отказаться ГОСТ, Гвозди, Вагонка, Длиннопост

Согласно ГОСТ 4035-63 «Гвозди формовочные круглые» допустимый наименьший диаметр головки 2,0 мм при длине гвоздя 50 мм.


Вагонка крепится гвоздями либо в шип, либо в паз. И чтобы не мешать соединению, шляпки гвоздей должны быть утоплены в древесину. Удобнее всего это делать добойником.

Гвозди для вагонки: что брать и от чего отказаться ГОСТ, Гвозди, Вагонка, Длиннопост
Гвозди для вагонки: что брать и от чего отказаться ГОСТ, Гвозди, Вагонка, Длиннопост

Достоинства и недостатки

Плюсы финишных гвоздей:

- малый вес — 1000 шт. гвоздей длиной от 20 до 50 мм весит от 350 до 800 г;

- декоративность — шляпка, вбиваемая заподлицо с поверхностью;

- устойчивость к коррозии (за исключением черных).


Минусы финишных гвоздей:

- невозможность демонтажа без повреждения элементов обшивки — маленькую шляпку гвоздя;

- невозможно подцепить инструментами, не повредив вагонку;

- необходимость использовать добойник.


Что нужно запомнить

- Использовать только финишные гвозди с диаметром шляпки не более 2 мм, утапливая их добойником.

- Гвозди брать оцинкованные, омедненные или с латунным напылением. Это лучшие варианты по соотношению цена/качество. От дешевых черных и дорогих бронзовых лучше отказаться.


Источник: BEAVER-NEWS.RU

Показать полностью 3
Отличная работа, все прочитано!
