Самодельный карт с приводом от шуруповерта
Что подарить ребенку на новогодние праздники? Правильный ответ - подарок, сделанный собственными руками. Вот и заграничный рукастый дядя под ником Simplerandom построил своему сыну действующий карт. Далее художественный перевод с англ.
От ремонта осталось немного фанеры, поэтому решил смастерить из нее детский карт. А чтобы он был действующим, в качестве двигателя приспособил обычный шуруповерт. Причем, его всегда можно снять и использовать по назначению. Рассказываю последовательность действий.

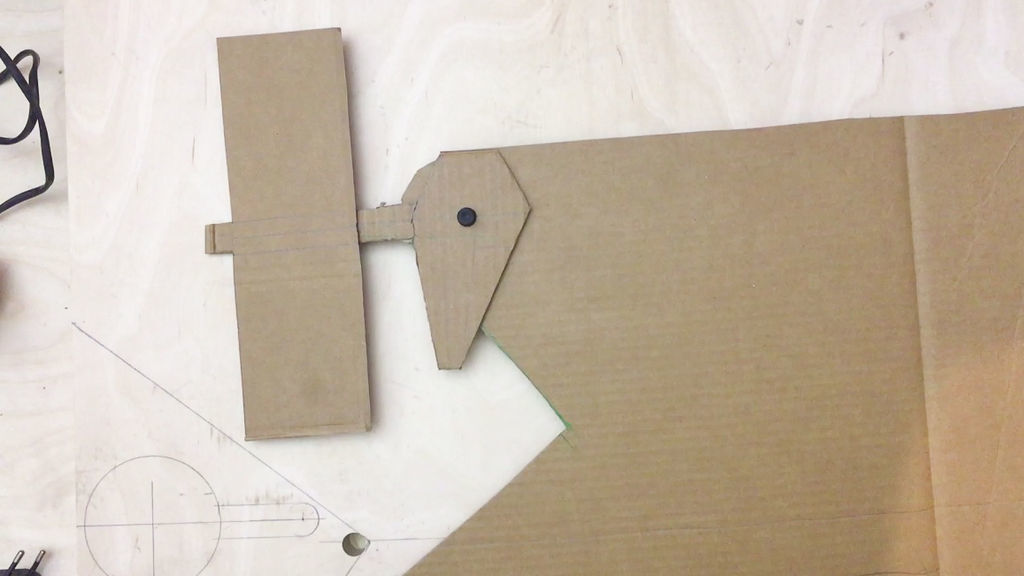

Начало проекта по традиции начинаю с изготовления полноразмерного макета из картона. С его помощью определяю контуры всей конструкции и задаю габариты рулевого механизма.
Используя покупные колеса от садовой техники, определил конфигурацию передней части карта.
Изготовление корпуса и рулевого механизма
Чтобы приступить к полномасштабной работе, вначале уложил картонные шаблоны на фанеру, затем обвел карандашом и вырезал при помощи электролобзика.
Для управления передними колесами:
- Взял мебельную трубу для подвешивания плечиков.
- Вырезал трапецевидную подставку и просверлил в ней отверстие.
- Второе отверстие просверлил в днище автомобиля.

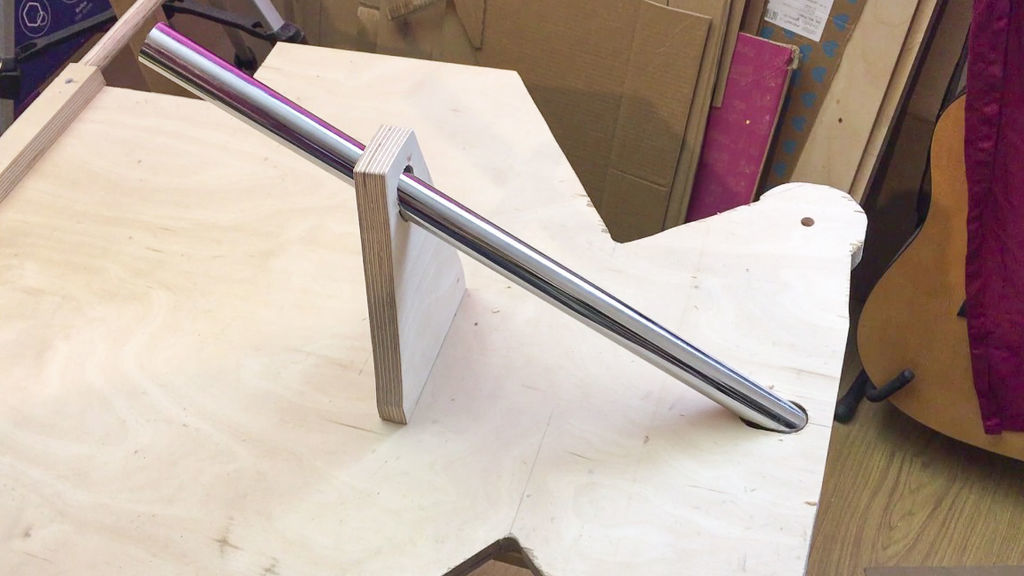

- Установил трубку в качестве будущего рулевого вала.
Вырезал и закрепил на валу поворотный узел из фанеры.

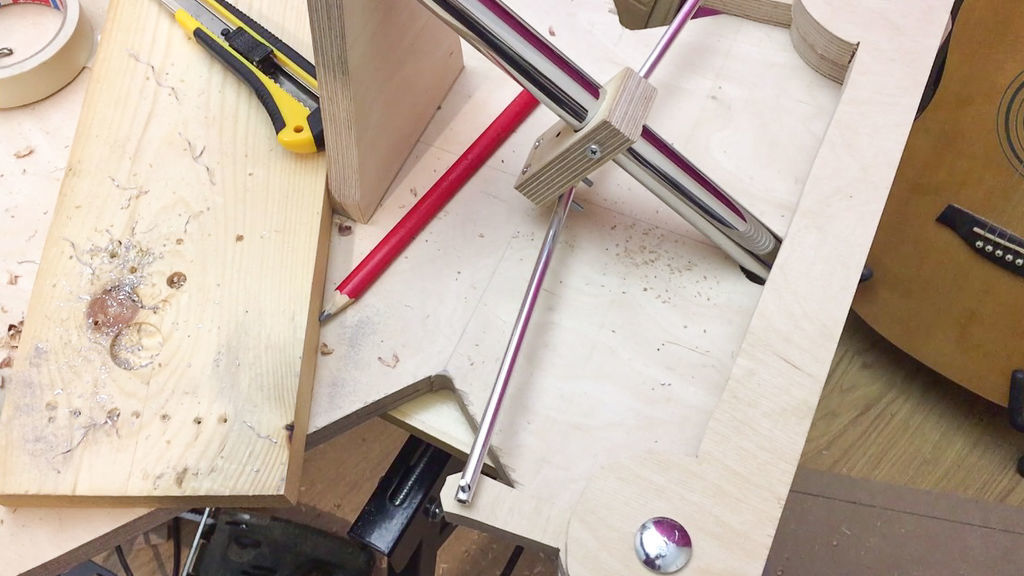

Прикрепил к нему рулевые тяги.

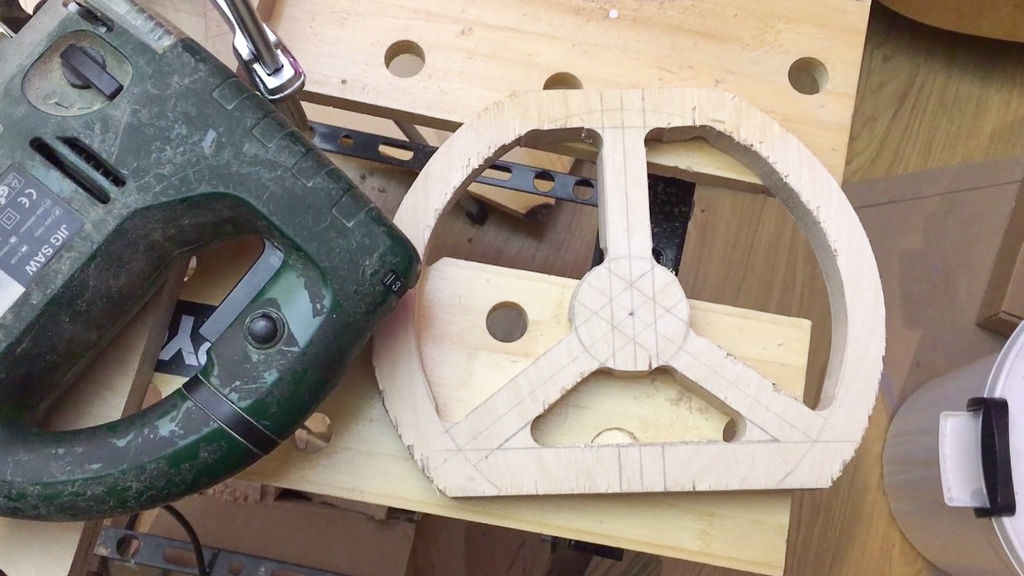

Нарисовал и вырезал рулевое колесо.
Изготовление заднего моста
Приводиться в движение карт будет по классической схеме – за счет вращения двигателем задних колес. Вернее всего 1 колеса.

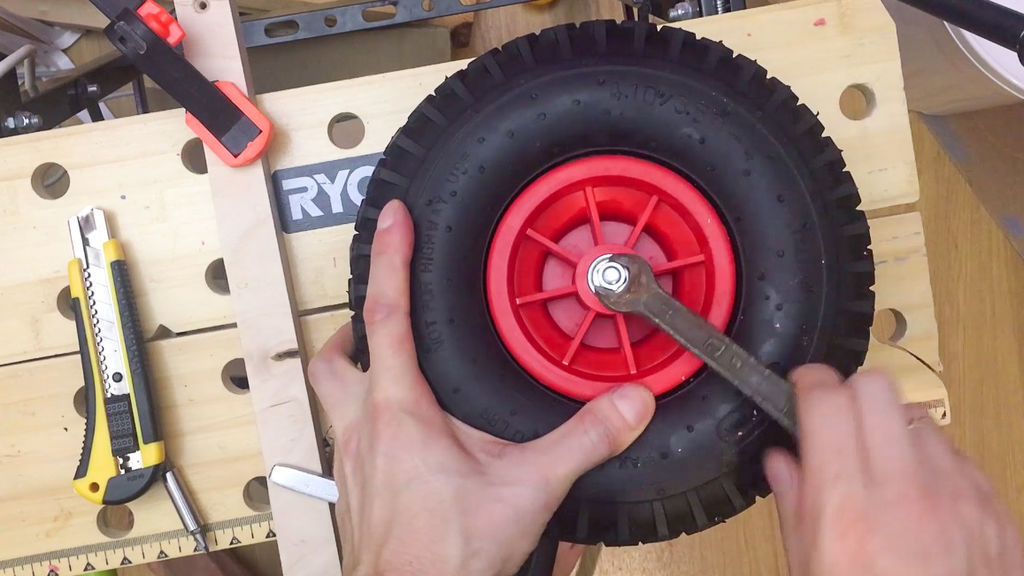

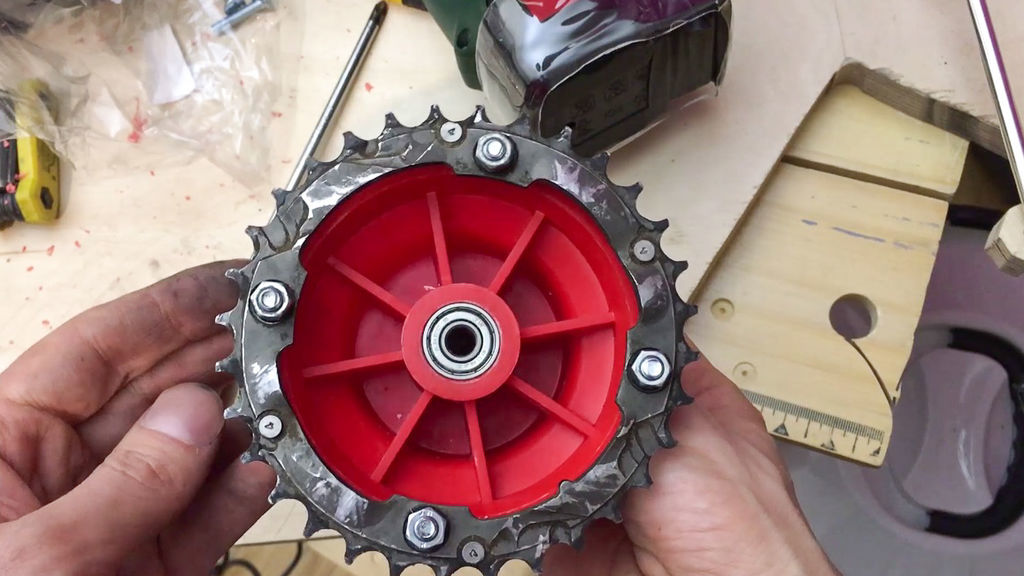

На одно из колес я закрепил большую велосипедную звездочку. Для этого предварительно разобрал колесо и просверлил в диске отверстия под болты.

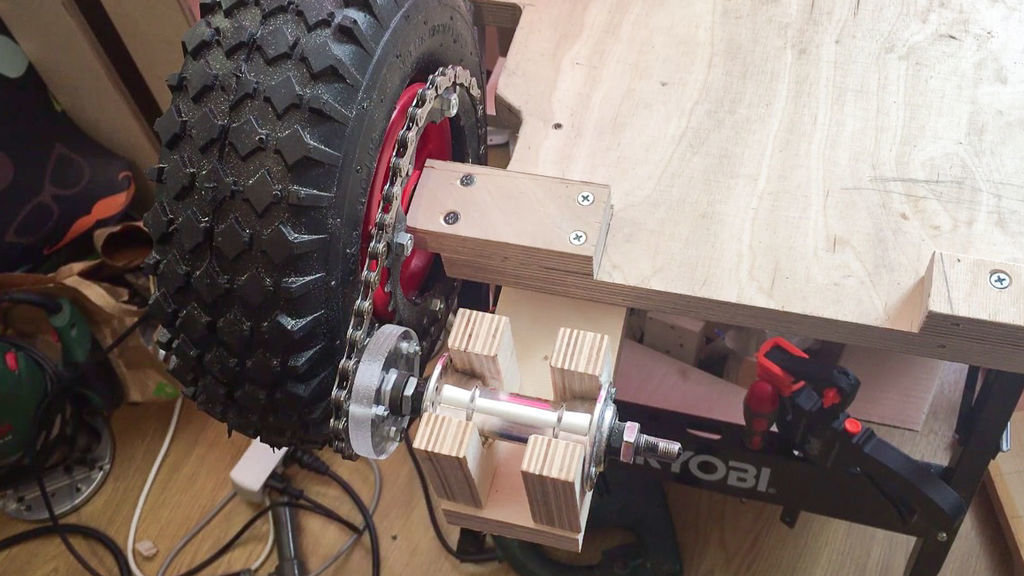

Само колесо прикрепил на оси к корпусу карта. Для второй звездочки, одетой на заднюю втулку от велосипеда, изготовил крепление из фанеры.
Установка шуруповерта
Основным и приемлемым для меня условием применения шуруповерта было использование его без разборки и переделок. Т.е. я в любой момент могу его снять и использовать в работе.

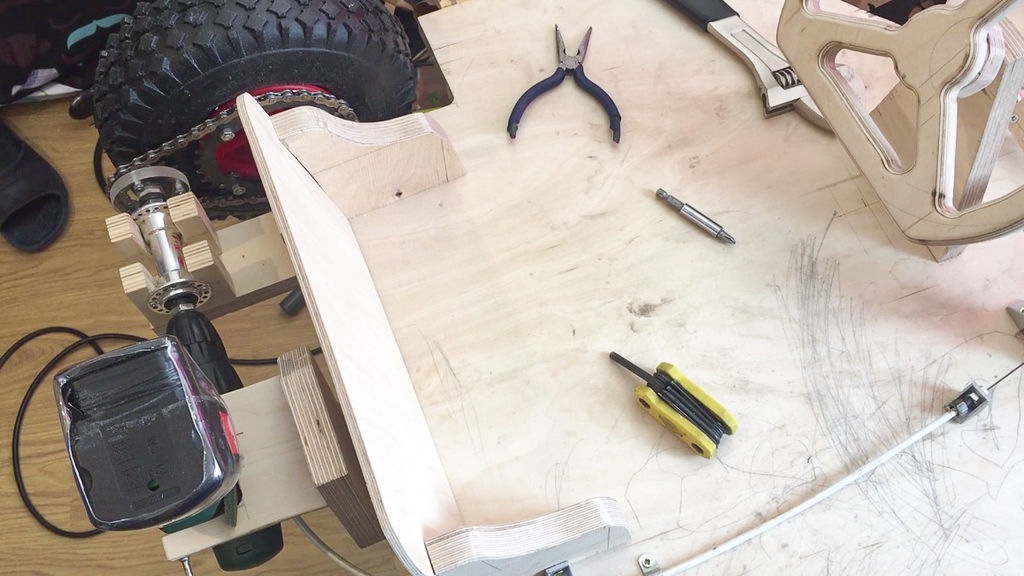

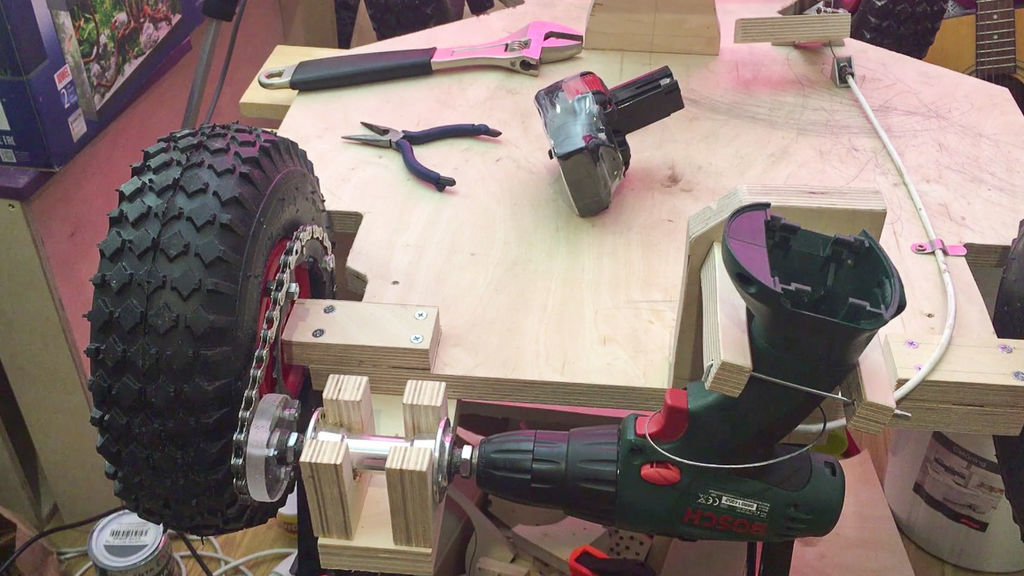

Поэтому я изготовил крепление, которое позволяет вращать ось с цепным приводом при помощи зажатого в патрон переходника.

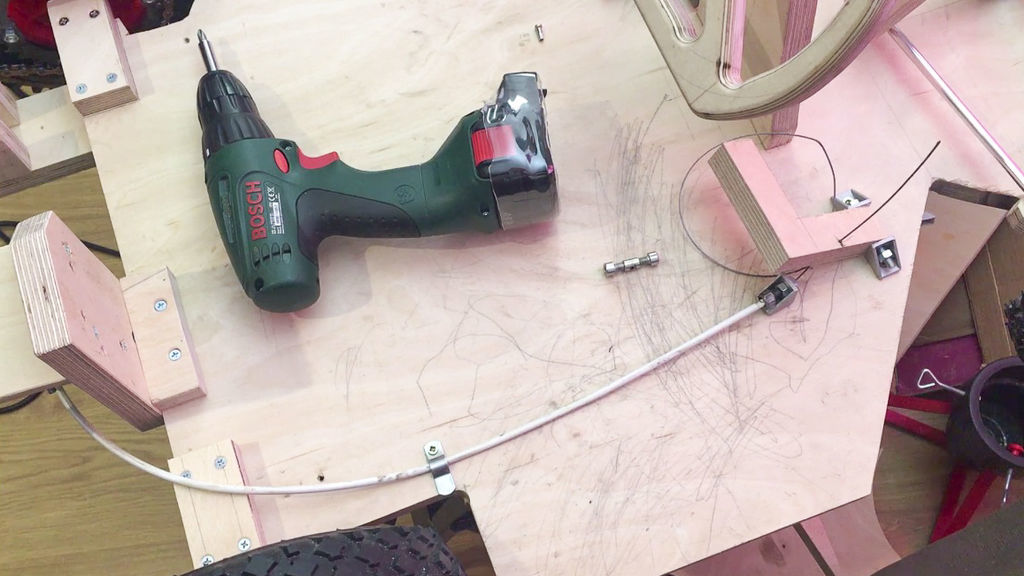

Для приведения карта в движение сделал педаль, которую соединил тросиком с шуруповертом.
Доработка деталей карта
Все, что осталось сделать, это закрепить 4 колеса, установить руль и изготовить сиденье.
Все фанерные элемент зашкуриваю и окрашиваю в 2 слоя краской по дереву.

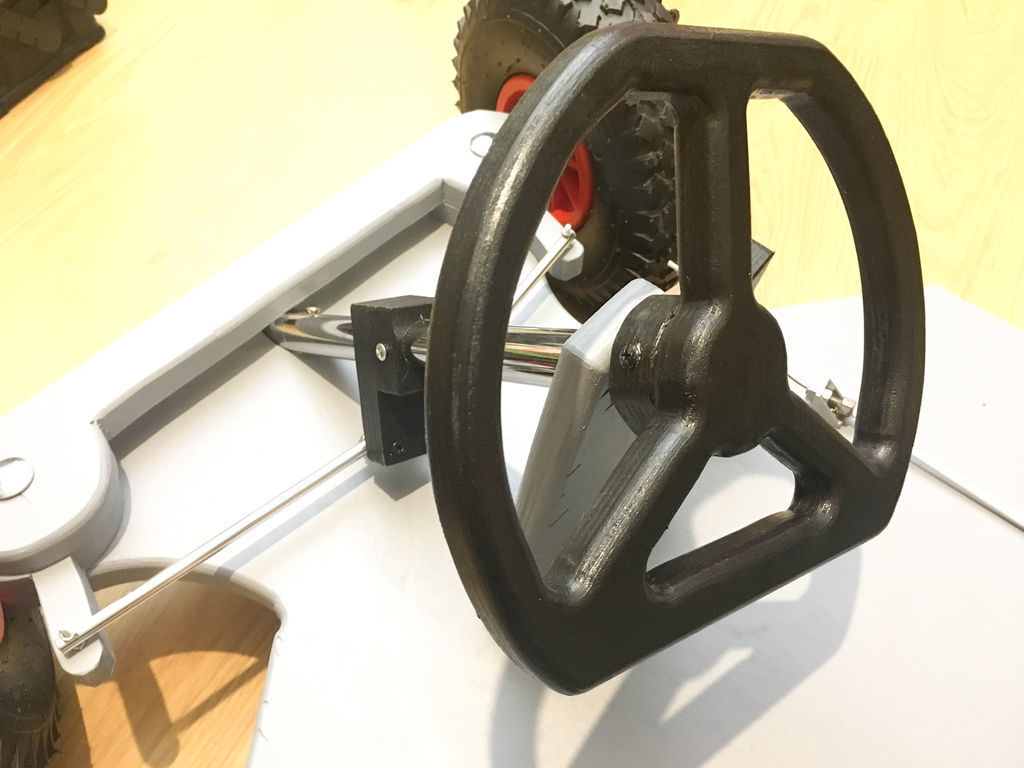

Также установил и покрасил рулевое колесо.
Вот что получилось в итоге:
Расходники
Если вас вдохновил мой проект, публикую список материалов, которые нужны для постройки карта:
- Фанера толщиной 21 мм.
- Колеса для садовой тачки (можно купить в строительном супермаркете).
- Детали от велосипеда — передняя и задняя втулки, звездочки, цепь, тормозной тросик.
- Мебельная трубка для рулевого управления.
- Саморезы по дереву.
- Длинные болты и гайки с шайбами.
Из инструментов потребуется:
- Шуруповерт.
- Электрический лобзик.
- Сверла.
- Гаечные ключи.
Если гифка с действующим картом не отображается, вы можете посмотреть ее на сайте.
