Насмотревшись того, что сейчас народ делает "за бугром" решил прокачать скилл и сделать что-то реально кайфовое.
Прицел был на hi-fi, посему было решено использовать более серьезное железо.
В плане акустического оформления был выбран пассивный радиатор. Для меня опыт новый, я больше привычный к фазоинвертору. Материал корпуса - однозначно дерево. Формфактор - мой любимый: моноблок по схеме 2.1.
Собственно несколько фоток процесса изготовления корпуса

Всю свою акустику от и до я собираю своими руками в своей квартире, если кому интересно :)

Дизайн выполнен в ретро стиле. К сожалению на фото он выглядит не так круто, как на самом деле :)

Немного о железе:
По результатам замеров эта малышка воспроизводит от 20 герц до 28 килогерц.
Выходная мощность усилителя RMS: 2Х125 + 1Х250. Мощность реальная. Это максимум, что можно получить от используемой батареи и все замеры данную мощность подтверждают.
Батарея: Li-Ion 42v 12000mAh.
Интерфейс bluetooth 4.2
Модуль цифровой обработки звука Sigma DSP 28-/56-bit audio processor.
Выходной каскад выполнен на TPA3255 PurePath™ Ultra-HD Analog-Input

Вот и подошел к своему логическому завершению один из самых сложных и амбициозных моих проектов .Эти три месяца были насыщены поисками , метаниями и неординарными решениями. Хотелось сделать что - то такое, чего ни у кого нет.Что - то ни на что не похожее .И вот, собственно, бочка во всей своей красе и мощи. У меня были определенные ожидания и требования к самому себе и результату .Но все мои ожидания были растоптаны в пыль... Потому , что она звучит просто космически!

Девайс рождался довольно долго и в муках. Он пережил несколько переделок и взрыв аккумулятора 🙈

На борту он имеет 4 канала по 50 ватт D-класс на TPA3116, digital signal processor на ADAU1701 от analog devices и Bluetooth 4.2 с выходом на NE5532 и поддержкой подключения нескольких устройств.

Вот, собственно, программная часть.

Питается всё это богатство от 25 элементов 22650 собранных по схеме 5S. Характеристики батареи: 21v 10ah

Подробнее можно посмотреть тут: https://youtu.be/zugMySw6kWc

Всем желающим послушать, потыкать, посмотреть поближе - в личку :)

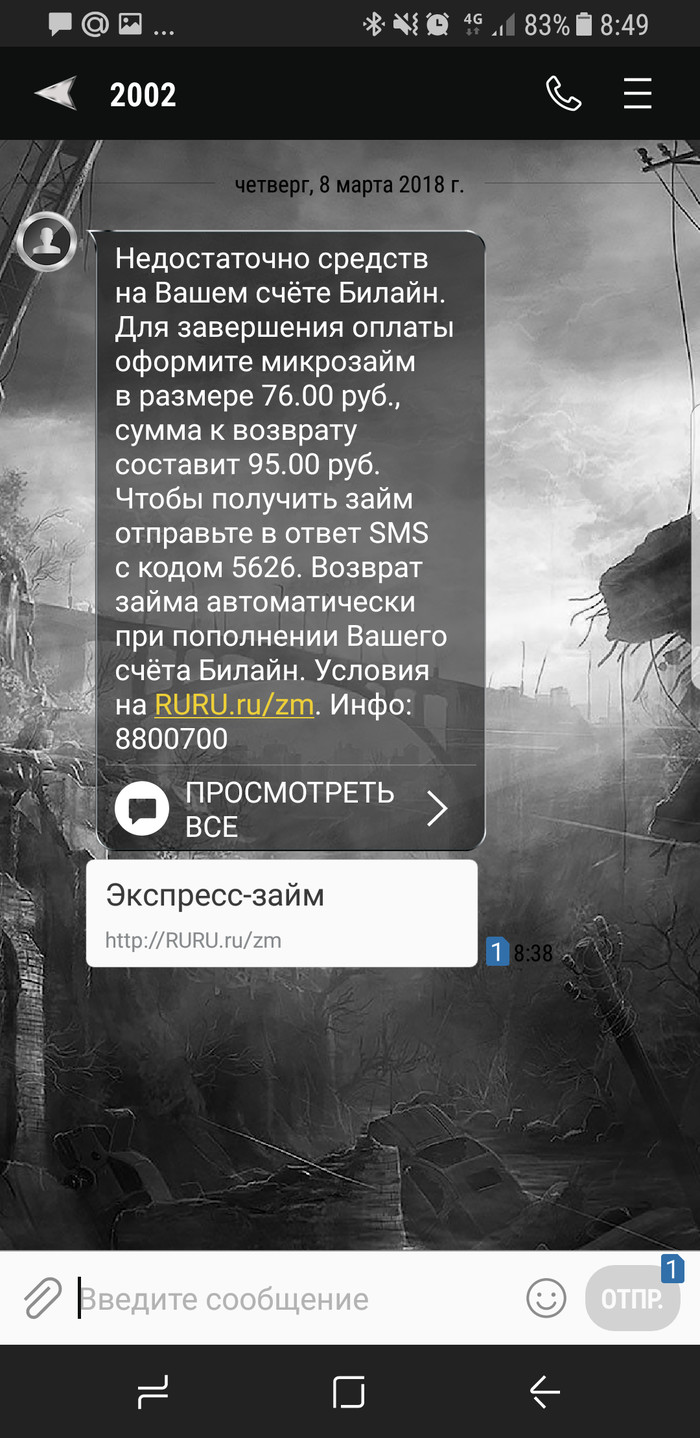

Получив сегодня СМС даже не сразу въехал в суть. Аж денег на телефон положил.
