Всем привет!

Идет очередной шашлычный сезон и давно была идея сделать электрический мангал для шашлыка.

Как раз валялся дома двигатель дворников от москвича или классики какой то.

Быстренько нарисовал модель под резку и гибку, вот что получилось:

Думал как крепить шестеренки на основе и придумал вот такой вариант, дешево и сердито как говорится

Собирается эта конструкция на клепки 3.2*8 мм.

Можно сделать еще вот так, меньше будет соприкосновений с металлом, но клепки нужно будет 3.2*10 мм.

Сделал плату ШИМ для управления скоростью вращения, но можно купить и в Китае.

Мангал делал на 7 шампуров под свои потребности, ну наверно пока хватит текста пора видео смотреть

А теперь пройдемся по доработкам которые в планах:

1. Шампура пытаются постоянна сделать сибаса, поэтому будет сделана вот такая пластина ограничитель

2. Двигатель от классики очень слабый и хватает мощности только на 5 шампуров максимум.

Буду менять на иномарошный, они в 2-3 раза мощнее.

Спасибо за внимание!

Всем привет!

Катаю TDM не первый год и тут после очередного сезона решил сделать глобальное ТО.

Так как отражатели родные по выгорали за много лет, были установлены ксеноновые линзы и они пришли к печальному состоянию. Решено было установить BIled линзы.

Как обычно разбирается фара, выкидываются все потроха и в магазин подбирать...

Перепробовали все линзы и получился выбор только из одного варианта, все остальные в фару не влезли(((

Сверху маски и ангельские глазки, как же без этого)

Счастливый довольные еду домой собирать. Трачу на все это дело целый день, настраиваю и думаю дай прикину стекло перед финальной склейкой и каково мое огорчение что стекло упирается в бленду с глазками.....

Снимаю глазки, бленды и пробую закрыть. Фара собирается.

Без бленд собирать фару не красиво, ладно без глазок.

В голове думки думные, что придумать. Так я и пережил выходные. В будний день решил поехать сдать бленды и глазки, все равно они не нужны.

По умолчанию глазки идут диаметром 70мм, пока сдавал увидел размер 100мм. Мммм......

У меня же есть 3D принтер.

Быстро рисую модель:

Долго и нудно печатаем 2 штуки и получаем вот такой результат:

Собираем фару, устанавливаем на мот...

Спасибо всем))

Кому нужна 3д модель, могу скинуть.

Пикабушники, предлагаю выкладывать свои елки по специальностям работы))) Да и вообще просто делиться елками, сделанными в этом году!!!

Добрый день Пикабушники!

Кто катается с камерами на шлеме знают их большой не достаток, постоянно садиться. Меня это дело тоже достало, каждый 50 минут менять акум, а если выехал на дальняк так проще вообще не снимать... Думал думал... Попались мне акумы 18650 от старого ноутбука и решил делать из них питание для камеры. Было много разных вариантов, расскажу про итоговый.

Для сборки данного повербанка нам понадобится:

1. Защита для акб https://ru.aliexpress.com/item/1PCS-5V-1A-Micro-USB-18650-Li...

2. Магнитный переходник для удобства подключения и большей герметичности https://ru.aliexpress.com/item/MOSUNX-Futural-Digital-NEW-Ho...

3. Dc-dc повышающий преобразователь https://ru.aliexpress.com/item/1PC-DC-DC-booster-module-2A-l...

А так же 3Д принтер.

Печатаем корпус переднюю крышку и внутреннюю часть и упаковываем всю электронную часть.

Банки соединены параллельно. Для чего нам нужен здесь dc-dc конвертер? Камера при напряжении ниже 3.6 вольта выключается, а для акума это половина его емкости. При испытаниях, камера работала только 2 часа. Выход выставлен на 3.78 вольта, камера всегда показывает полу разряженный акум, ну и ладно.

Собираем все это дело, заливаем термо-клеем активно и выглядит это вот так. А вот собственно и магнитный переходник, который очень удобно подключать.

Взвешиваем, интересно сколько все это будет доп весом на шлеме.

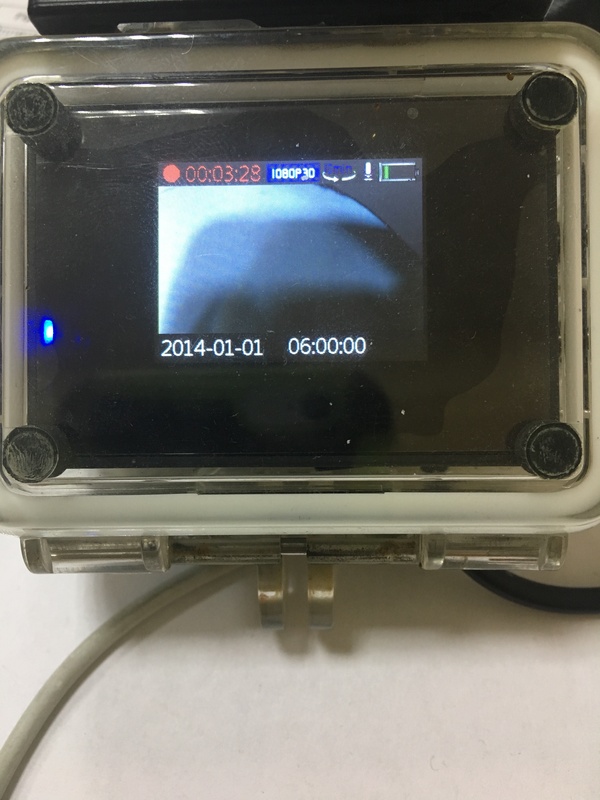

А теперь самое главное, сколько это может работать от одной зарядки. Тестирование проводилось на включенной циклической записи с включенным экраном.

Камера честно отработала 6 часов! 6 часов Карл! Уточню, что акумы из старого ноутбука и емкость их составила около 1800mAh каждый.

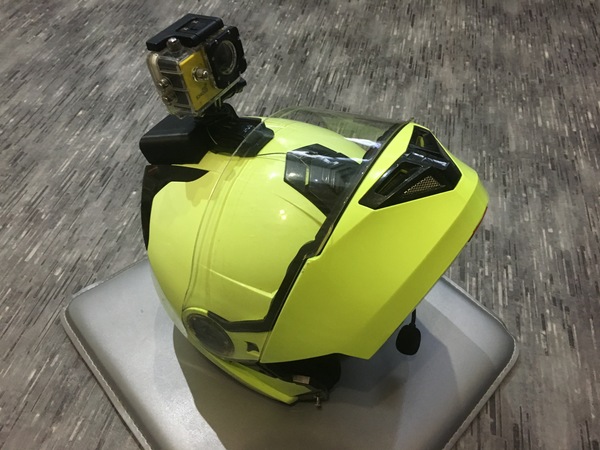

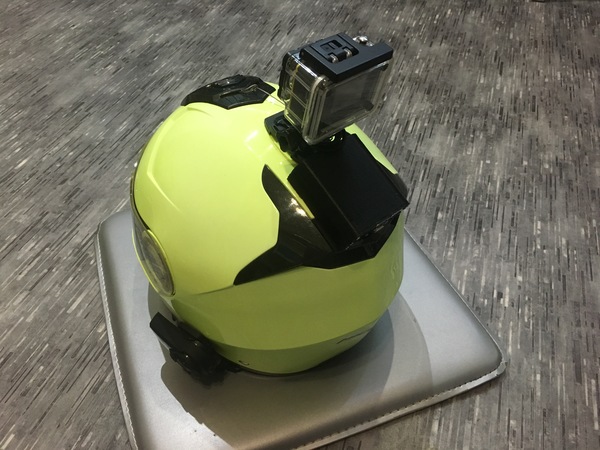

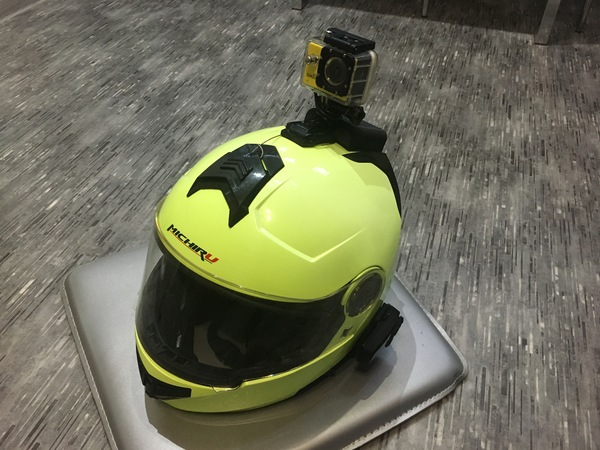

Крепим все это дело на шлем и получаем удовольствие...

После всей этой сборки замечены плюсы и минусы:

+ Достаточно компактный повербанк получился

+ Большая емкость и небольшой вес

+ Возможность заменить акумы в дороге

- Достаточно не удобно собирать, так как мало места (крышка сверху думаю была бы удобней)

- Не 100% герметичность

- Не видно на какой стадии разрядки сейчас аккумуляторы

Спасибо за внимание! Надеюсь кому то пригодится идея, если нужны модели компаса или stl, пишите в комментариях, выложу.
