Был тут пост про прием сигнала SSTV (телевидение с медленной разверткой), но во время апокалипсиса мемы будут не очень актуальны. В радиодиапазоне есть более полезная инфа, а именно расшифрованные погодные карты.
Активным распространением занимается немецкая метеорологическая служба ( Deutsche Wetterdienst https://www.dwd.de/DE/Home/home_node.html ). С помощью радиофакса передают информацию о поверхностном давлении, влажности, циклонах/антициклонах и т.п.
В основном служба работает для мореходства.

Для начала необходимо определиться с радиоприемником. В принципе можно использовать аналоговый кв приемник и расшифровывать с помощью телефона, но есть более современные технологии. Благо китайские товарищи выпускают различные виды цифровых SDR RTL приемников.

Радиовещание происходит одновременно частотах 3855 кГц 7880 кГц 13882,5 кГц. Несколько частот используется для беспрерывного приемная в зависимости от времени суток. Диапазон коротких волн - капризная штука. Более низкие частоты работают только ночью или вечером, а верхние - днем. При этом если нет солнечных вспышек.
Теории тут навалом, но перейдем к приему.
В программе для SDR приемника ( SDRuno https://www.sdrplay.com/sdruno/) находим необходимые частоты. В моем случае (11:00 утра в Питере) я встал на частоту 13882.5.

Важным моментом является программа декодера. Тут есть два пути:

1.Использовать стороннее приложение.

Однозначно SeaTTY.
Программа с минимальными настройками, плюс запускается автоматом от синхроимпульса факса.
Минусы - платная зараза. Пробный период 30 дней, но есть версия с ключом :
https://www.radioscanner.ru/files/decoders/file22224/

Нужно использовать виртуальный коммутатор аудиосигнала (виртуальный аудиокабель).
https://vb-audio.com/Cable/

Остается только ждать, т.к. трансляция факса происходит по расписанию.
https://www.weather.gov/media/marine/rfax.pdf

Сам процесс декодирования с помощью SeaTTy.
В SDRuno советую заузить диапазон USB для уменьшения шума. Картинка будет на наименьшим количеством помех.

При настройке надо немного сдвинуться орт частоты приема. Примерно на 2 КГц вниз (советуют 1.9 КГц). Факсы сохраняются в папке C:\ProgramData\SeaTTY\Messages

Результаты :

2. Использовать плагины SDRuno.

На этом этапе у меня возникли танцы с бубном, т.к. плагин отказывалась расшифровывать сигнал. Пара дней пыток и процесс пошел, но факс будет приниматься немного обрезанный.
Плагин : https://github.com/JvanKatwijk/SDRunoPlugin_weatherfax

Качаем из папки the-dll файл SDRunoPlugin_fax.dll и закидываем его в папку C:\Users\имя пользователя\Documents\CommunityPlugins.

Запускаем плагин и поехали

Первым делом необходимо уменьшить диапазон приема с 192 КГц до 1,2 КГц. Можно это сделать с помощью контрольного окна, но у меня плагин начинает заикаться, поэтому данную процедуру делаю во вспомогательном окне SP2

Необходимо точно стоять на частоте. Без сдигов.

По поводу управления:

• Save cont - активация автозапуска

• reset - сброс приема

• cheat - принудительный запуск приема без синхронизации (строки будут прорисовываться со сдвигом)

Все настройки в верхних панелях по умолчанию.

Файлы хранятся в папке пользователя C:\Users

Результаты :

К сожалению плагин обрезает нижнюю часть изображения, но четкость намного выше.

Для расшифровки погоды можно использовать спец литературу ( https://maglipogoda.ru/wp-content/uploads/2018/02/weather.pd... ). Полезное занятие на досуге.

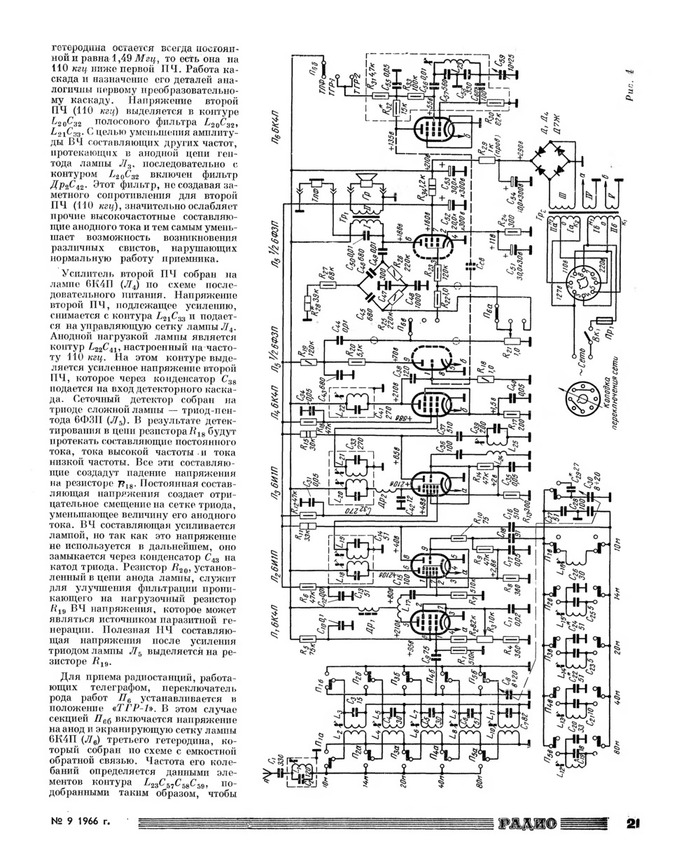

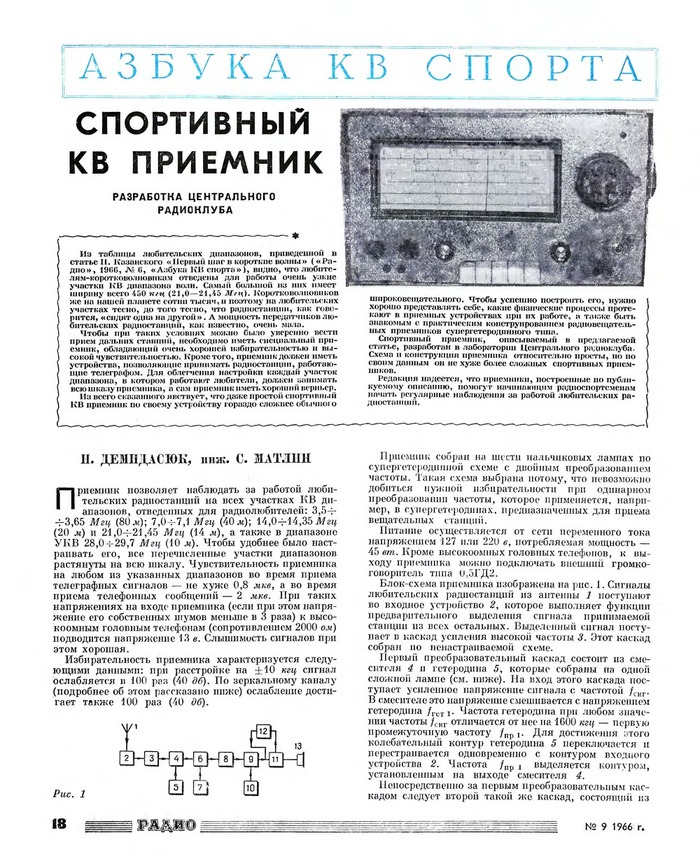

Первым делом нужно подумать над расположением элементов и корпусом.
Для основного шасси используется плата двухстороннего текстолита, т.к. решится вопрос по поводу экранирования и нулевой шины.
Блок питания и выходного трансформатора располагается справа, следовательно, в итоговом варианте там и будет штекер питания, тумблер вкл и громкоговоритель..
Лампы расположены опираясь на эстетику, что бы их было видно внутри устройства.
Заложена и практическая составляющая: первая лампа расположена поближе к КПЕ ( конденсатор переменной ёмкости ) во избежании наводок; лампа усилителя НЧ 6ф3п расположена поближе к выходному трансформатору.
За лампами будет располагаться блок индуктивностей.

Сверловка отверстий под керамические ламповые панельки осуществляется ступенчатым сверлом. Главное хорошо закрепить пациента, иначе получится вертолёт.

И далее начался тупняк: как паять детали, как разводить плату, делать ли отдельно площадки для навесного монтажа.
Благо на просторах интернета было найдено видео о создании приемника на плате. https://youtu.be/6nTCNIJki9Q?si=1wDQGDslNeIWy_aT

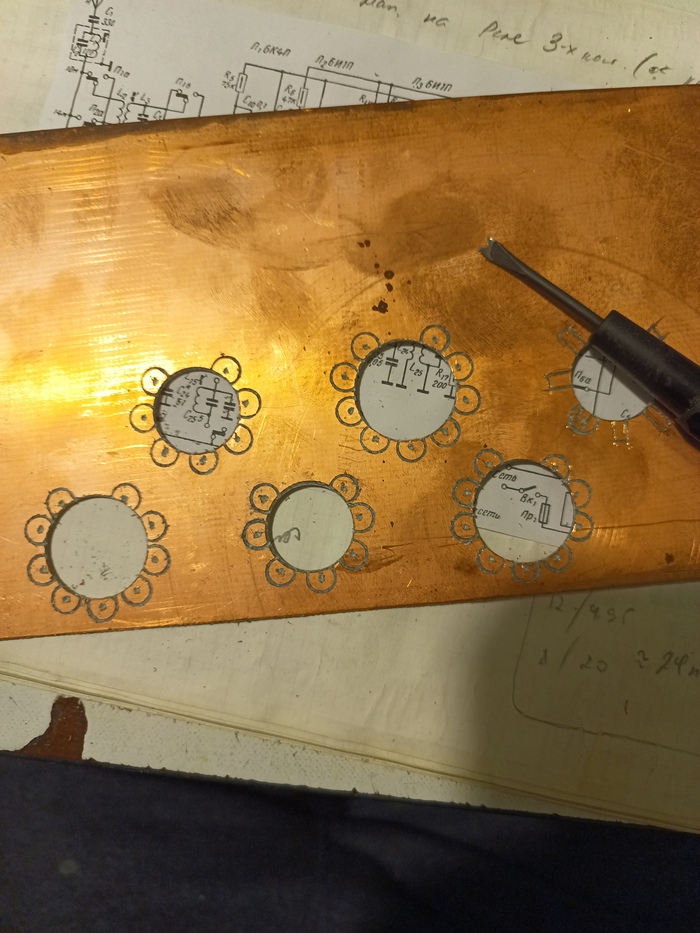

Подхватил из видео идею о расположении деталей на "пяточках". Автор видео ещё и про инструмент нарезки кругляшей рассказал. Берём на вооружение напильник и модернизируем отвёртку. Отверстия не забываем кернить шилом или саморезом.

Далее пайка ламповых панелек.
Т.к. плата 80-х годов, то мне пришлось ещё почистить от окисла.
Сами панельки припаяны надежно, хотя кто там будет в корпусе лампу шатать.

Следующий этап - установка трансформатора.

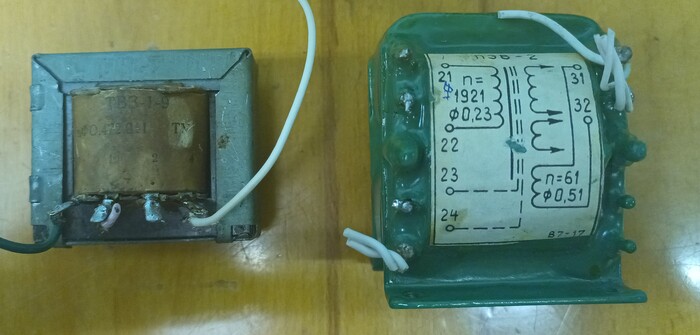

Трансформатор питания был выбран из старого, нерабочего, вольтметра. Ещё на лампах 6н2п.
Выходной трансформатор - ТВЗ-1-9.

Т.к. я планирую расположить трансформатор питания рядом с выходным, то нужно учесть влияние магнитных полей друг на друга. В противном случае на выходе громкоговорителя мы услышим фон переменного тока сети.
Берем осциллограф и смотрим на наводки от силового трансформатора на выходном.
Опыт проводится под напряжением сети в 230 В. Будьте предельно аккуратны при повторе данной процедуры. Шкваркнет так, что губы посинеют.
При подключении неизвестно трансформатора, в разрыв одного провода, подключите лампочку накаливания. При КЗ лампочка будет светиться.

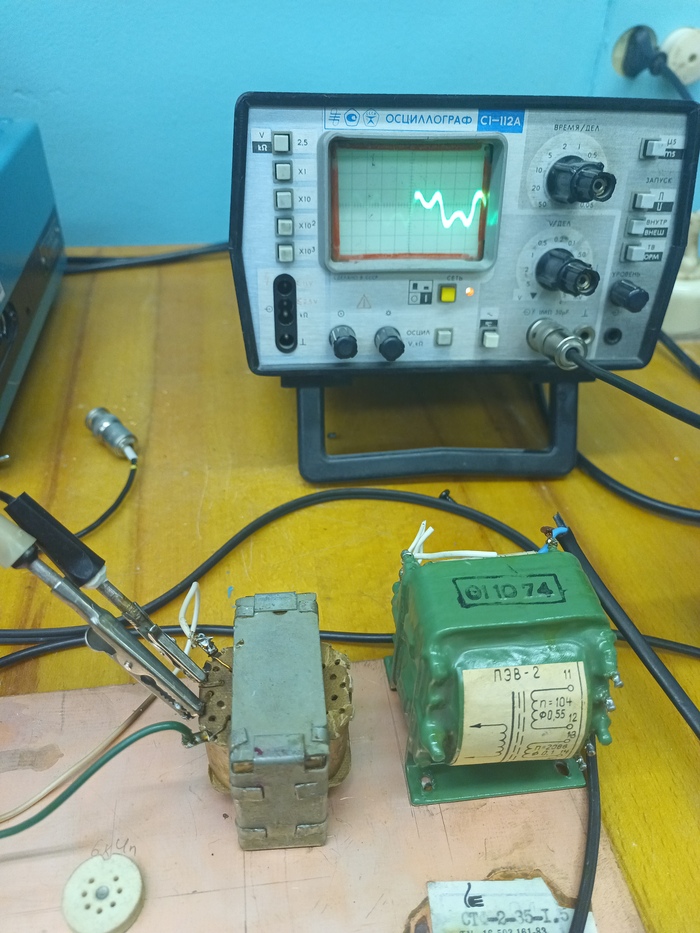

Ну и по классике: ДО ( на фото видна задержка развертки осциллографа)
На экране наблюдаем сигнал с выходного трансформатора при включенном трансформаторе питания в сеть. Сразу видна синусоида с гармоническими искажениями .

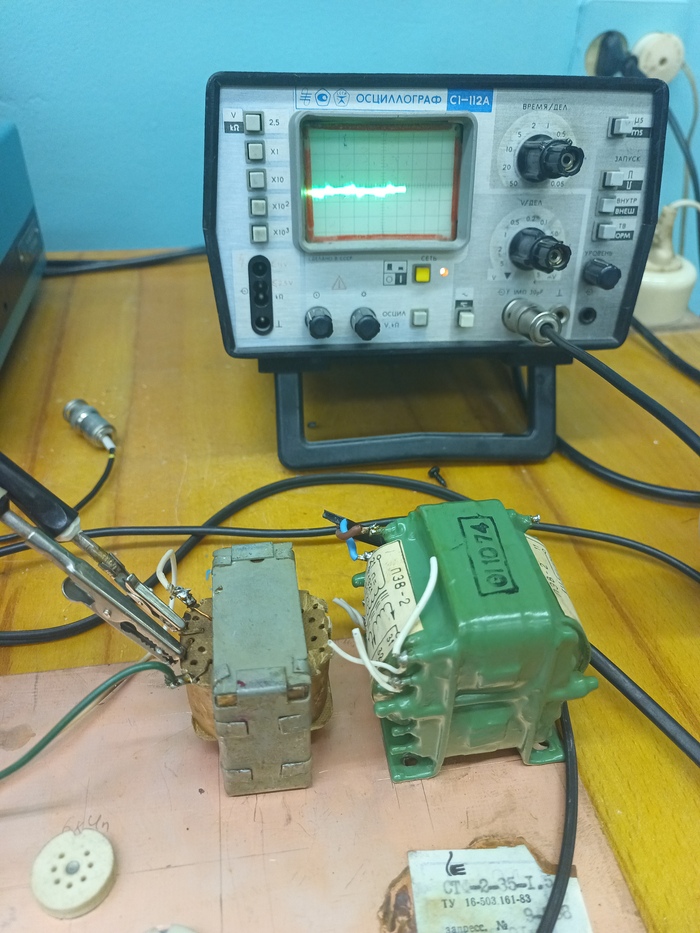

ПОСЛЕ

Вместо осциллографа, можно использовать мультиметр.
Ну и производится крепление трансформаторов на шасси. В литературе по данному приёмнику указано, что трансформатор питания лучше заземлить на корпус, для уменьшения фона. Спорить не буду. Со дна трансформатора снял краску, залудил посадочное место на плате и прикрутил.

В следующий части буду делать блок питания. Пойду за деталями...
