Инструкция от сувенира "Кобзар"

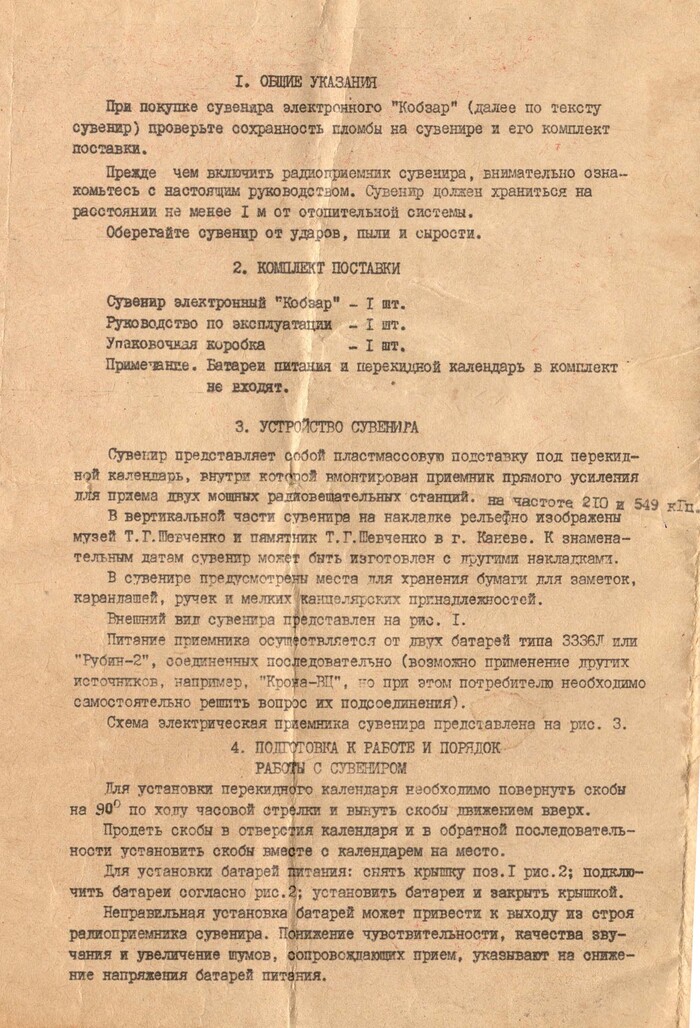

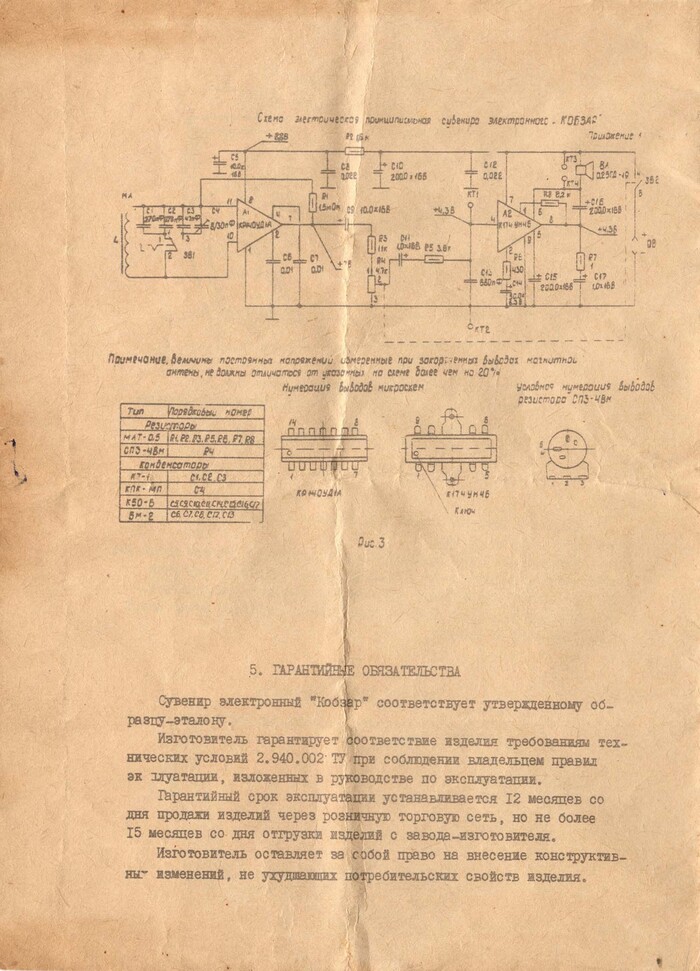

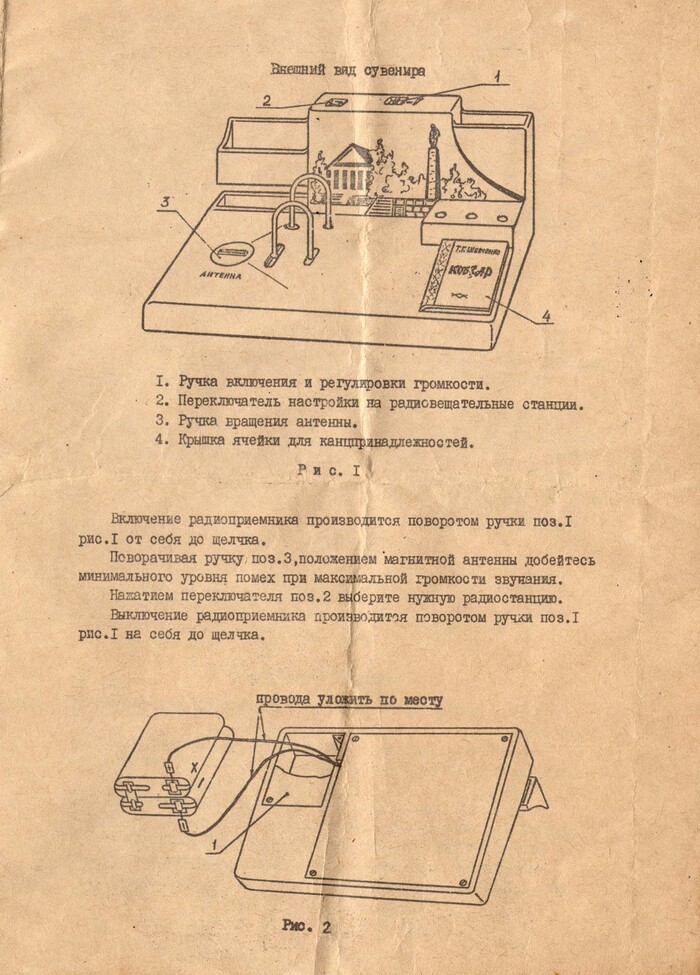

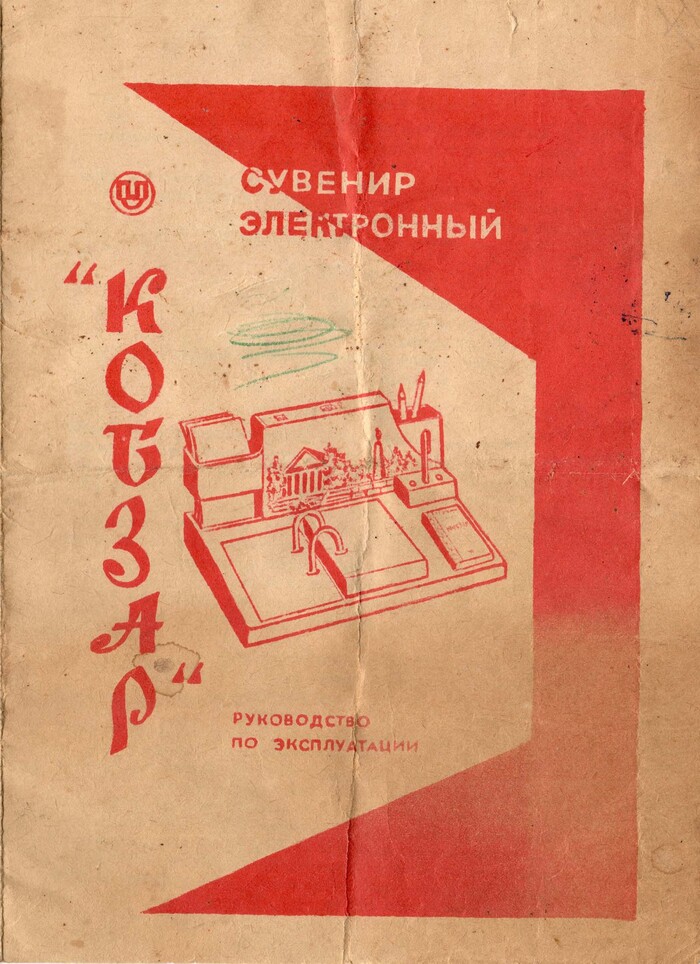

Нашёл и отсканировал инструкцию от советского электронного сувенира "Кобзар".
Вдруг кому-нибудь интересно будет.
Сувенир электронный «Кобзар» — это советский настольный радиоприемник-органайзер, совмещенный с канцелярской подставкой. Он выпускался с 1985 года на Каневском заводе «Магнит» (Черкасская область).
Технические особенности:
- Встроенный радиоприемник прямого усиления.
- Работает в двух поддиапазонах средних волн (СВ).
- Построен на базе микросхемы 140УД1А.
- Оснащен электронной настройкой с помощью варикапа.
- Усилитель низкой частоты выполнен на транзисторах или микросхеме К174УН4.

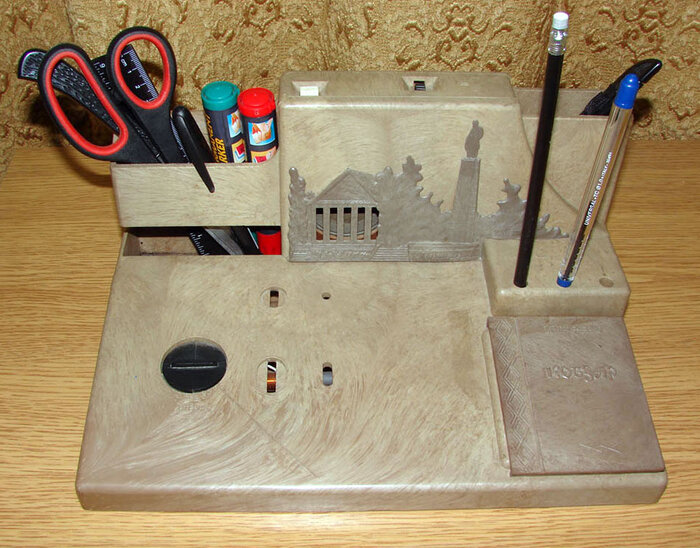

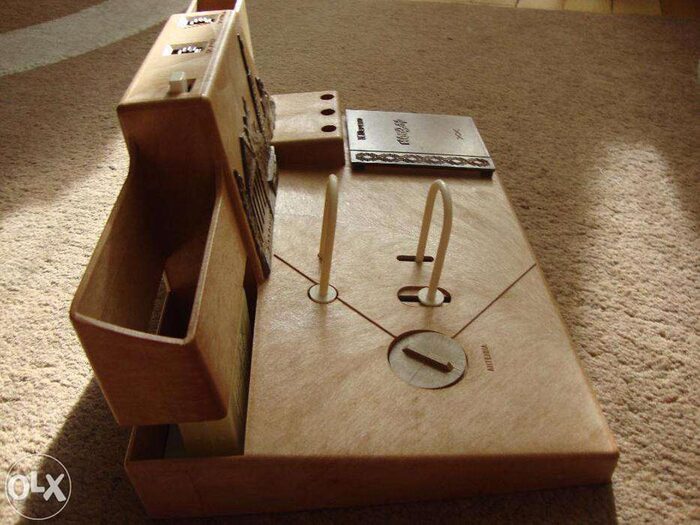

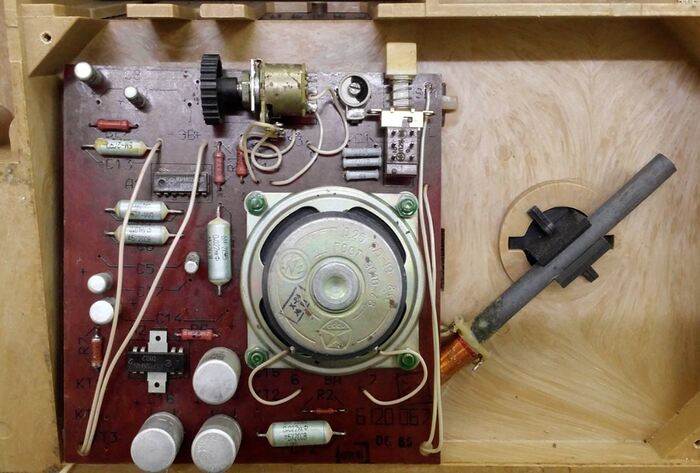

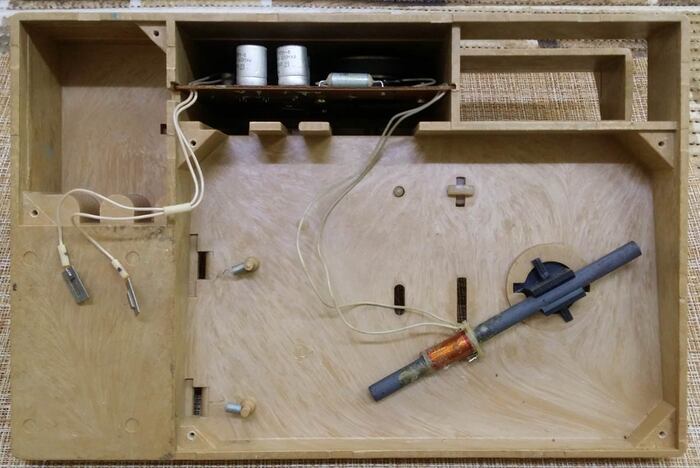

Фотки устройства из интернета с сайта "Виртуальный музей и справочник".
