Самодельная колонка для фонового прослушивания музыки
Завалялись дома динамики и пришла светлая идея сообразить из них акустику для улицы/гаража. Сам не являюсь знатоком в сфере электрики или акустики. Учусь. И это мой первый пост на Пикабу, решил поделиться с миром своей поделкой, авось научат и подскажут. Впереди много фото. Приступим.
Как то светлым самоизоляционным днем была навеяна идея своими руками смастерить переносную колонку, для прослушивания музыки фоном для улицы/гаража. В закромах было найдено:
- несколько динамиков посредственного состояния:
1. 20 ГДС-1-16 (2 шт.) Диапазон частот: 200 – 5000 Гц, Сопротивление: 16 Ом, Мощность: 20 Вт
2. 3ГД-216ОМ Диапазон частот: 5000 – 18000 Гц, Сопротивление: 15 Ом, Мощность: 6 Вт
3. Mystery MR 513 Диапазон частот: 60 – 20000 Гц, Сопротивление: 4 Ом, Мощность: 40 Вт
4. Два неопознанных динамика автомобильной акустики Sonavox Сопротивление: 4 Ом, Мощность: 15 Вт?
5. Два маленьких неопознанных динамика, использовались в маленькой китайской переносной колонке с FM.
- Найден китайский усилитель TDA7498 2х100Вт (входное питание постоянный ток от 24 до 32V)

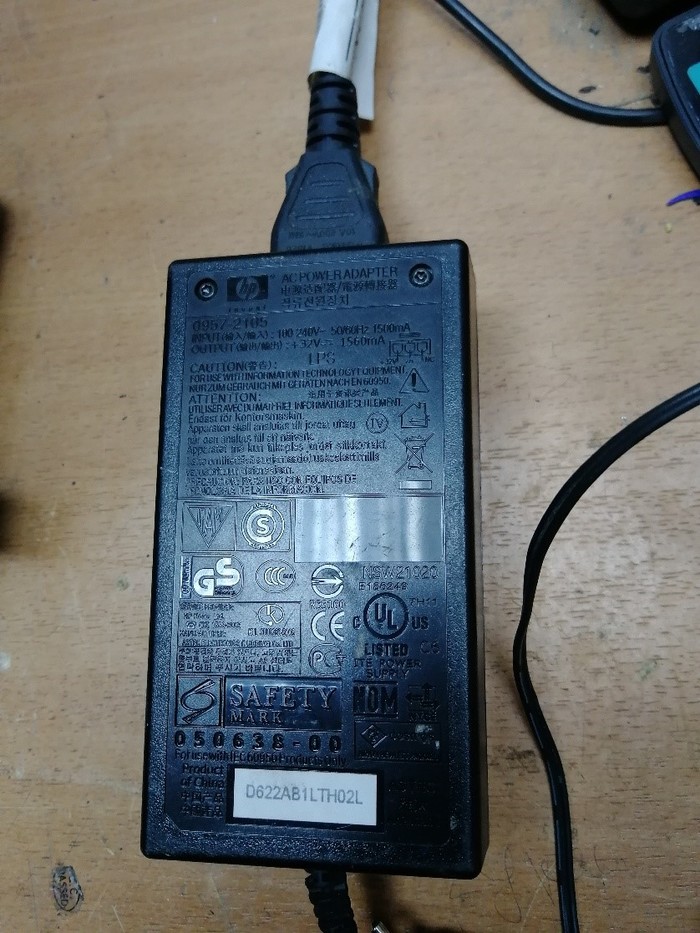

- Блок питания на выходе 32V (перепаял разъем на используемый в усилителе)
- светофор будет использован как корпус будущей колонки

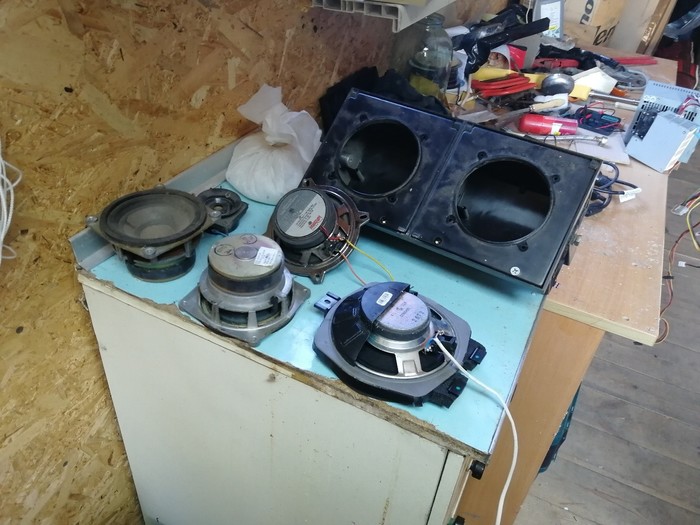

Почти все что найдено - на фото.
В качестве источника звука планируется использовать смартфон/ноутбук, значит нужен 3,5 джек. Разъем под вход аудио в усилителе используется JST коннектор 3 пин. Погуглил, совместил схемы и спаял жилы JST (вход ЛК-земля-вход ПК) с 3,5 мини-джек (вход ЛК- вход ПК-земля).
Картинки не мои, честно найдены в просторах интернета.
Для начала попеременно подключал динамики к усилителю, тем самым понимая на что способны данные динамики и что буду сочетать в будущей колонке.
Остановился на 20 ГДС-1-16 и Mystery MR 513. Они в паре давали более-менее нормальный звук. Решил попробовать добавить на один канал к 20ГДСам одну маленькую пищалку, звучит, решено, значит будет «трехполосная акустическая система»! Незнаю, врятле это правильно, протестировав так около 30 минут, следы нагрева усилителя найдены не были. Они давали не хватающие высокие.
Начал упаковывать все это добро в корпус светофора. Под руки попал поролон, решил обклеить им корпус внутри (вспомнил увиденное в интернете). Под маленькую пищалку проделал шуриком отверстие, склеив динамик герметиком.
Вывод кабелей питания и звука через одно отверстие, загерметизировал герметиком.
После полного сбора, загерметизировал все щели в корпусе колонки, кроме одного «кармашка». В дальнейшем можно зашкурить и покрасить.
Готовый вид.
В дальнейшем планирую заменить усилитель на TPA3116 c Bluetooth 5.0 (заказал на Али). У него конечно на выходе мощность поменьше 2х50W и питание 9-24V. В качестве питания заказал внешний кейс с переключающимися режимами питания 5-6-9-12В (нужно будет повышающий трансформатор ставать 12 на 24В?) на шести аккумуляторных батареях 18650 мАч.
Либо буду собирать новый корпус (деревянный) с другими динамиками с беспроводным усилком.
У 20ГДС (левый канал) диапазон воспроизводимых частот от 200 до 5000 Гц, у Mystery (правый канал) диапазон воспроизводимых частот от 60 до 20000 Гц. Как мне отфильтровать каналы, что бы убрать невоспроизводимые частоты?
Я закончил, готов выслушать критику, какой криворукий и ничего не знающий:)
