IKEA борется за экологию?

Всем доброго дня :) На выходных в очередной раз собирал шкаф из IKEA, само изделие как всегда на высоте, отлично разработано, отлично сделано, все продуманно до мелочей. Собирать одно удовольствие, но... после сборки мебели IKEA всегда остаётся кучка комплектующих. Если говорить о шурупах, болтах, гвоздиках и прочей универсальной фурнитуре - то вопросов нет, в заначку рукастому хозяину прилетают новые няшки, которые всегда могут пойти в дело. Однако остаётся ещё и куча уникальной фурнитуры, заглушки, ножки, упоры, металический крепёж и прочее. Ладно, если вы собираете один шкафчик, не критично, а если кухню Метод или подвесную систему Бесто? После сборки этих комплектов у меня набралась немаленькая коробка (КОРОБКА, КАРЛ!!!) такой фурнитуры. Что мне с ней делать? Куда применить? Некуда, у меня она вся пошла на помойку, да и у 99 процентов других людей - отправиться туда же! А ведь каждую из этих деталей нужно произвести, материалы добыть, привезти, обработать на станках, прочее прочее и только для того, что бы оно сразу пошло в помойку! У меня сердце кровью обливалось, когда я это тащил на мусор!
Но и IKEA можно понять, они ведь делают универсальные и удобные решения, отказаться от этих комплектов они тоже не могут, мы тупо перестанем покупать :) Вроде патовая ситуация? Но я думаю, при желании выход есть!
IKEA, почему бы вам не забирать такую фурнитуру обратно? У вас отличный сервис, вы даже батарейки собираете! По сути, просто сбор таких деталей и отправка обратно на завод, который собирает мебель, позволит компании существенно экономить на производстве, да и про экологию позаботиться!
Как думаете, бредовая идея? И если не совсем, как её можно продвинуть в IKEA? Может сила Пикабу поможет IKEA задуматься над этим моментом?
В общем, интересно вообще мнение :)

83

Новый станок в новом корпусе!

Всем доброго дня!

Ну что же, давно хотел рассказать о сборке нашего нового станка, да руки не доходили :)

Новая версия нашего станка Drago Laser 1290V4 очень сильно отличается от своих предыдущих собратьев, на нем мы применили новые решения, такие как:

- Сварная рама;

- Интегрированный внешний корпус;

- Быстросъемная обшивка с возможностью получения доступа к любому узлу станка.

По сути, был разработан новый станок, от старого остались только комплектующие, которые себя отлично зарекомендовали!

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

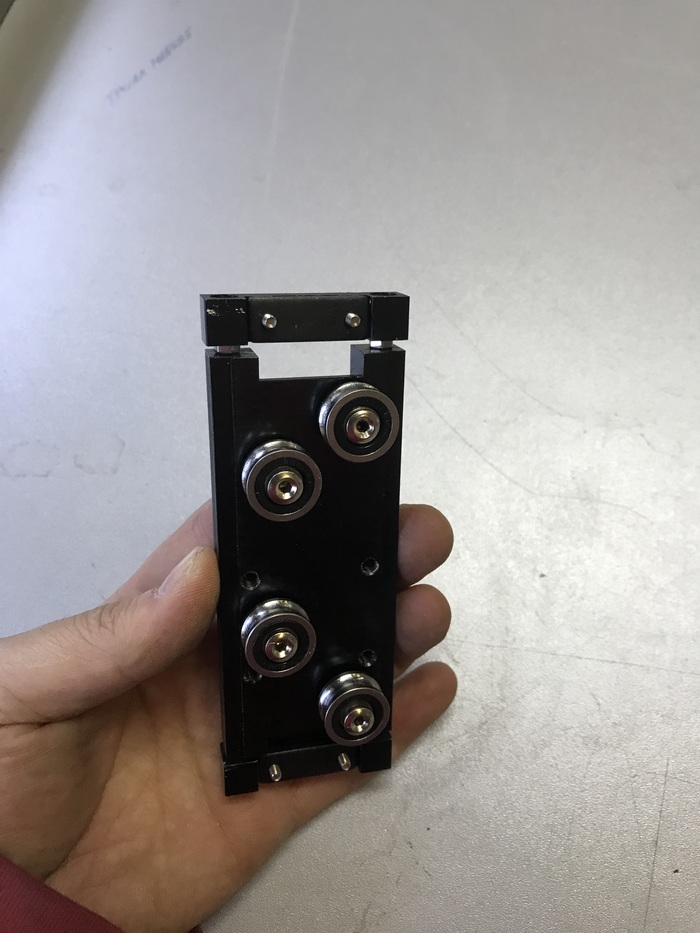

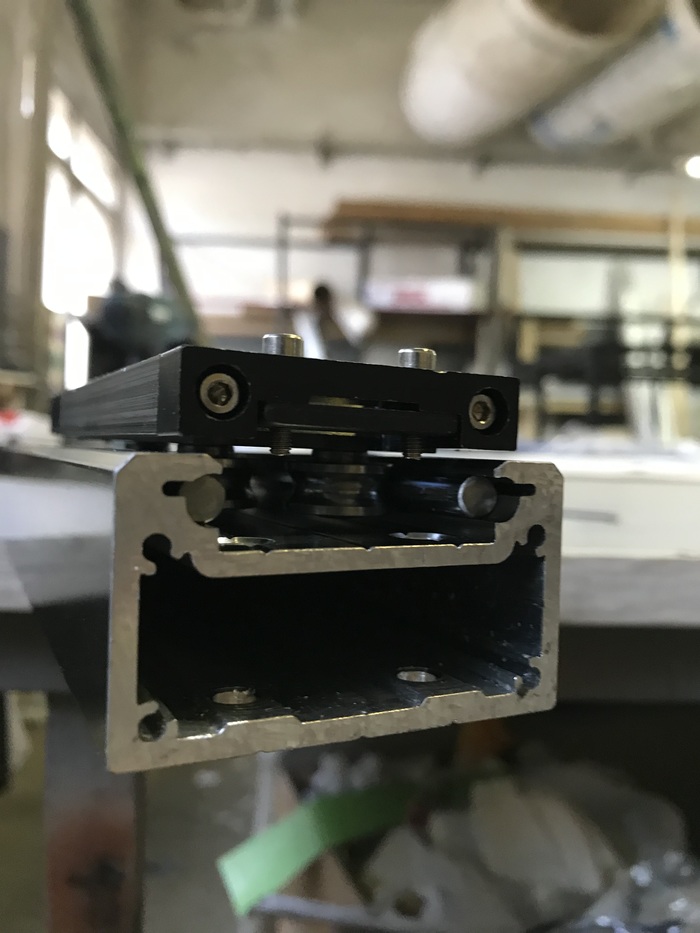

Первое, что мы сделали, это полностью переработали раму и перешли на другой технологический процесс. Ранее рама у нас собиралась из станочного профиля и выглядела вот так:

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

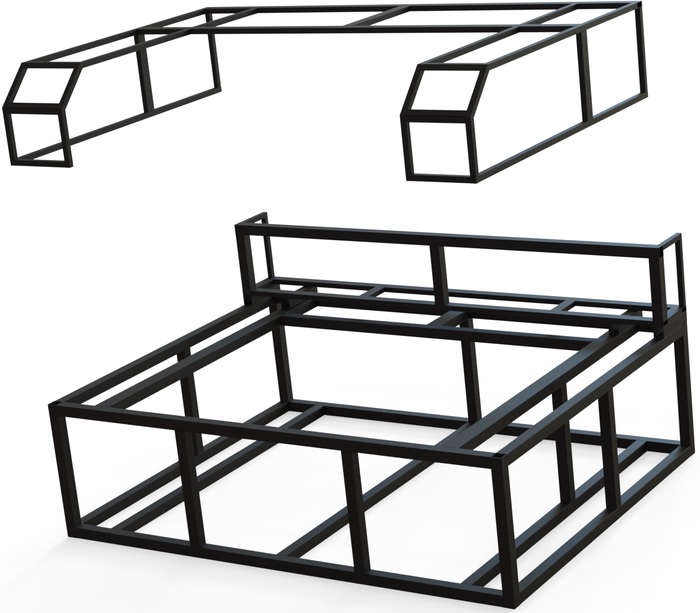

Теперь же, при переходе на сварную раму, конструкция приобрела следующий вид:

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

Что бы "закрыть" станок, мы ставили сверху дополнительный корпус из витринного профиля, который не смотря на свой приятный внешний вид, обладал одним большим недостатком: при такой схеме не возможно обеспечить простой и быстрый доступ к любому узлу станка, для проведения некоторых операций было необходимо снимать внешний корпус:

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

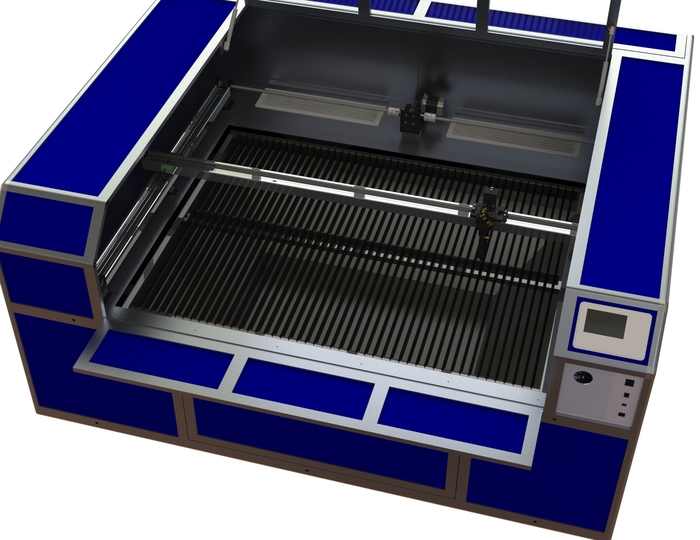

В новой версии для закрытия станка мы используем те же алюминиевые композитные панели, но вешаются они сразу на раму, при этом для крепления используются болты М3. Как результат, в любой момент можно добраться до любого узла станка, просто открутив несколько болтов и сняв панель.

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

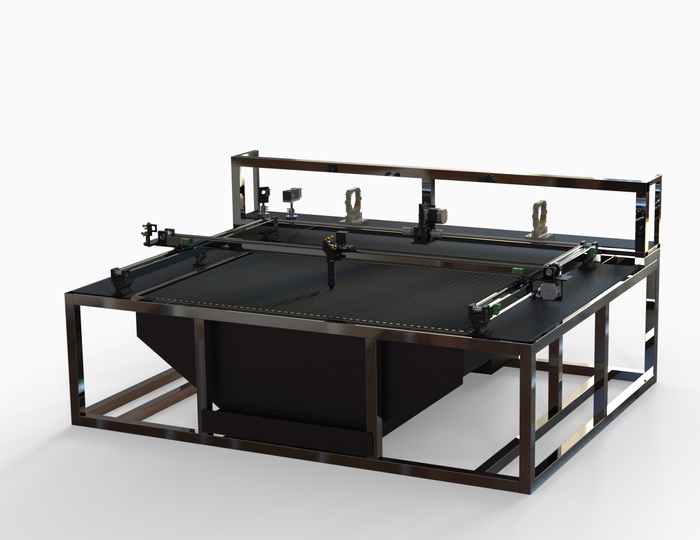

Ещё одной серьёзной доработкой стало разделение рамы на нижнюю и верхнюю часть. Таким образом стало возможным, в случае необходимости, вообще освободить станок от верхней части, для этого нужно просто открутить несколько болтов и снять её.

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

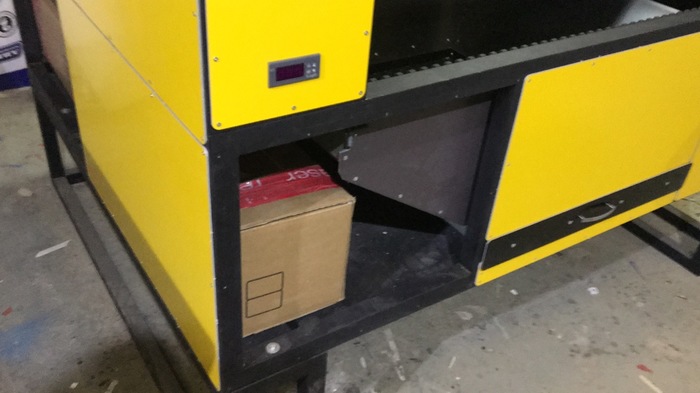

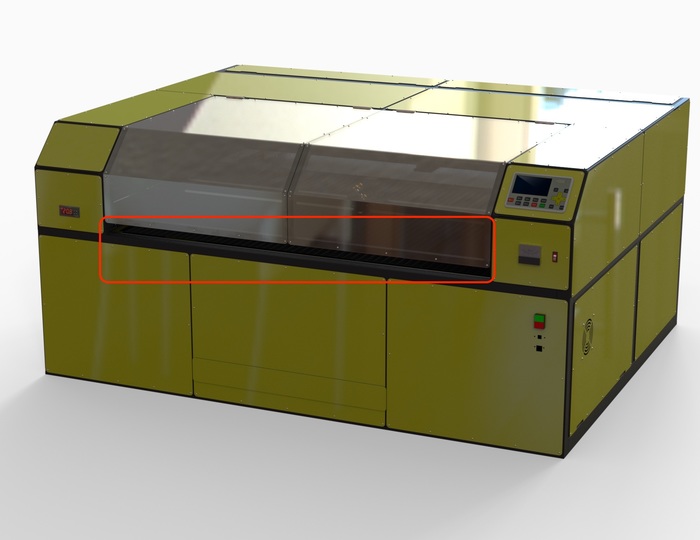

Естественно, в новой версии появилась возможность протяжки длинных материалов толщиной до 40 мм, спереди и сзади предусмотрены соответствующие окна.

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

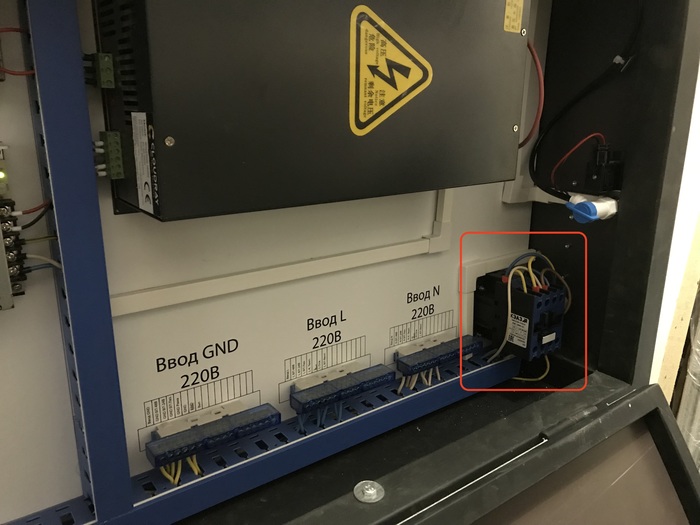

Появились улучшения и в электронной части. Для включения и выключения станка теперь используется магнитный пускатель. С одной стороны это обеспечивает надёжность и долговечность органов управления, с другой стороны гарантирует, что при моргании света или его кратковременном отключении, после восстановления питания станок не включиться заново.

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

Естественно, никуда не делись наши классические преимущества, такие как механика на роликовых направляющих, при этом сами ролики и рельсы, по которым они работают, выполнены из стали, что обеспечивает высокую скорость и точность перемещения:

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост
Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

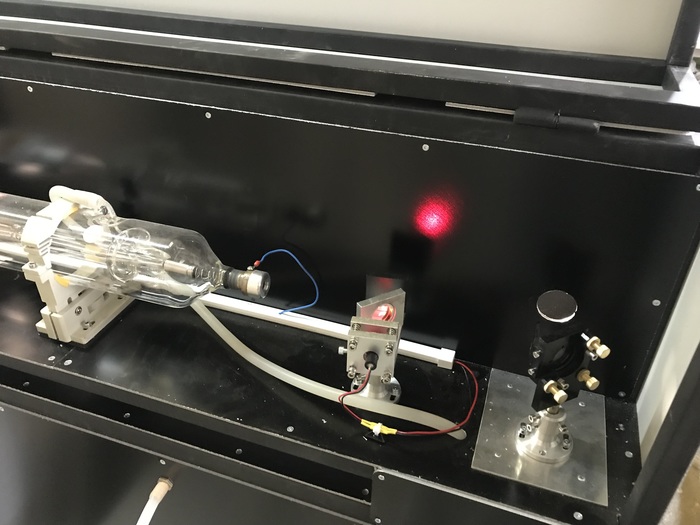

Красная точка, расположенная не на самой голове, а передающаяся параллельно с лучом лазера. Такой подход существенно упрощает настройку, да и на голове нет ничего лишнего, что благоприятно сказывается на максимальных скоростях перемещения.

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

В конце своего рассказа хотелось бы поделиться небольшим видеообзором нашей новинки :)

Как всегда, буду рад ответить на вопросы и услышать ваше мнение :)

Показать полностью 11 1
34

Доставка лазерной трубы с Aliexpress, а действительно оно того стоит?

Всем доброго дня :) Пока в комментариях обсуждали мои посты и называли меня "барыгой", мне в голову пришла идея небольшого (а может и большого, как пойдёт) поста, в котором бы я хотел поделиться СВОИМИ и только СВОИМИ мыслями о том, стоит ли заказывать трубу на Aliexpress или лучше купить на месте.

И так, предположим, вы решили собрать станок, или у вас уже есть станок и пришло время заменить трубку. Первым делом вы идёте на сайт Aliexpress - а там, благодать! Глаза разбегаются от разнообразия, да и цены приятные, плюс продавец гарантирует возврат, двойную упаковку и ещё множество плюшек :) Вот первый запрос, который я сделал на Aliexpress, а именно co2 laser tube 80W и минимальную цену указал 200$.

Пока что выглядит не плохо, правда? Смотришь, трубы то начинаются от 200$! А если уменьшить минимальную цену? Да тут вообще шоколад, от 140$! Берём! Заходим в товар, ищем кнопку "заткнись и забери мои деньги!"... но стоп! Доставка в Россию 451$?!?!?! Да вы офигели! Мошенники какие то!

Доставка лазерной трубы с Aliexpress, а действительно оно того стоит? Углекислотный лазер, AliExpress, Длиннопост

Ладно, продолжаем искать. Вот например, магазинчик, который я лично знаю, у них всегда были "средние" цены, не большие и не маленькие, но хороший ассотримент, хорошая поддержка. В общем, для комфортной закупки самое то, посмотрим цены у них:

Доставка лазерной трубы с Aliexpress, а действительно оно того стоит? Углекислотный лазер, AliExpress, Длиннопост

Да, цена на трубу уже выше, но и цена доставки чуть ниже. В общем, те же 500-600$ за 80Вт трубу. При этом это даже не всем набивший оскомину Reci, а китайский производитель второго эшелона, не плохой но и не супер хороший.

Я не буду пытаться уверить вас, что везде такие цены. Повторюсь, я давно не заказываю трубы на алиэкспрессе, та информация и те скриншоты, что я привёл выше, были найдены мной тут и сейчас в течении 30 минут. Может быть, что вы нашли хорошего продавца, который готов продать вам хорошую качественную трубу и всё это счастье всего лишь за, пускай, гулять так гулять, 300$! Ок, обговариваете детали, оплачиваете, просите упаковать получше, китаец вас заверит, что всё будет ок! Теперь остаётся лишь ждать...

Прошёл месяц, вот он, счастливый день! К вам приходит БОЛЬШАЯ коробка, ещё бы, сама труба длиной 1600 мм, в диаметре 80 мм, уложена в мягкий поролон с двух сторон, вокруг тоже напихан поролон, потом картонная коробка, потом ещё одна коробка, из дерева, по прочности не уступает ящикам для снарядов, Китаец не обманул, всё супер! Вы, сияя от счастья, начинаете вскрывать упаковку... трубка целая! Но подождите, что это? Трубка целая, а внутри болтаются какие то стеклянные осколки... что же случилось? Ведь упаковка не повреждена! А всё очень просто, если вы внимательно посмотрите на фото, то обнаружите, что внутри трубки проложено большое количество тонких трубочек, по которым осуществляется циркуляция охлаждающей жидкости. Сильный удар, падение с высоты сантиметров в 30-40 не повредят вашу упаковку... Но из за резкого удара - разлетятся в хлам мелкие трубочки. Кирдык трубе. Ок, есть гарантия, обращаемся к продавцу, если он адекватный - вышлет ещё одну (а это ещё плюс месяц ожидания), если не адекватный - просто сольётся и будет тянуть, требовать фото, выслать детали (катод и анод - самые дорогие части).

А теперь, внимание, вишенка на торте. Уже сейчас, вы можете доехать до магазина в Москве или в Питере и купить трубу, например, тот же Reci W2 за 35000 рублей, ссылку давать не буду, кто пользуется яндексом, найдёт. А если мы говорим про самый дешёвый вариант - так это вообще будет 19000 рублей за Lasea F2 (80-95 Вт), что в пересчёте на текущий момент составляет целых 305$. При этом трубку при вас откроют, проверят, запустят, стрельнут, проверят мощность, обратно запакуют и передадут лично в руки.

А теперь два вопроса:

1. Готовы ли вы на такие приключения с доставкой, общением с китайцами и лотерею 50/50 ради выгоды, кстати, где она?

2. И кто тут барыга?

PS. Буду рад в комментариях услышать ваши истории о том, что вы покупали трубки, они приходили и это было гораздо дешевле, чем купить на месте. Желательно с пруфами и чеками, а мы потом посчитаем и сравним, так же с пруфами на текущие магазины.

Показать полностью 2
146

О мечтах, лазерных станках, суровой правде и надежде. Часть 3.

Доброго времени суток! Продолжаю рассказывать о том, как мы создавали компанию, занимающуюся выпуском лазерных чпу станков.

ПРЕДУПРЕЖДЕНИЕ! Пост не несет в себе никакой рекламы, а просто рассказывает о том, как мы пришли к тому, чем занимаемся, как мы мыслим и о чем мы мечтаем :)

После того, как в очередной раз меня попросили настроить китайский станок, который людям продали за безумные деньги (раза в 3 дороже чем он стоил в Китае), я начал серьезно задумываться над тем, что бы поставить производство своих станков на поток.

Сказано - сделано. Я отфотографировал свой очередной станок, разместил объявление о продаже, при этом цену я выставил ниже рынка, не потому, что хотелось демпинговать, а просто потому, что я ее рассчитывал из формулы: Затраты + Разумный заработок = Цена.

О мечтах, лазерных станках, суровой правде и надежде. Часть 3. Лазерная резка, Лазерная гравировка, Лазерный станок, Бизнес, Работа мечты, Углекислотный лазер, Длиннопост

В течении первого месяца было несколько звонков... Я тщательно выслушивал, что хочет клиент, как он планирует использовать станок, консультировал, рассказывал что знал. Естественно, рассказывал и о преимуществах своих станков, но никогда не врал. Говорил честно и искренне, так, как говорю с лучшим другом, которому нужна моя помощь. Некоторых клиентов не устраивал срок изготовления станка в 3 месяца, станок нужен был здесь и сейчас. Я не мог им помочь, так как что бы снизить срок изготовления хотя бы до одного месяца, мне бы пришлось закупить комплектующих на 10000$ что бы они пылились у меня на складе и ждали заказа, я не мог себе позволить. Но даже таким клиентам я оказывал максимальную помощь, консультируя их по тем вариантам, которые были у других продавцов, рассказывал, на что обратить внимание, какие преимущества и недостатки у тех или иных решений и так далее, при этом опять таки - никогда не врал, говорил как есть, пусть и помогая при этом своим конкурентам. Если станок гуано - я говорил, что он гуано, подкрепляя аргументами и приводя в пример возможные проблемы, если станок был хорош, я говорил, что он хорош, и его вполне можно брать, но в начале проверить это и то, обратить внимание на такие то моменты.

В один из дней позвонил клиент и мы договорились, что он приедет и посмотрит на станок в живую, согласовали время. Я помню, как я волновался, что придется показывать не крупный завод, а небольшую мастерскую, помню, как переживал, что мой станок не будет выглядеть "по заводскому", что он не идеален в моих глазах и клиент будет пренебрежительно тыкать меня лицом в мои косяки (а они есть в любом станке, просто косяки бывают разными, некоторые ни на что не влияют, но ты знаешь, что они есть). Действительность оказалась куда более приятной. Клиенту понравился станок, как оказалось, у него собственное производство сувенирной продукции и у него уже есть 2 станка. Проведя ряд тестов, выслушав меня, поспрашивав, уточнив моменты, клиент мне озвучил - что он готов сделать заказ и внести предоплату, мы пожали руки, составили договор. Уже прощаясь, клиент сказал, что окончательно его убедили две вещи:

1. Огонь в моих глазах, когда я рассказываю, показываю, спорю и привожу аргументы, мол, видно, что болею за свое дело.

2. Перфекционизм в мелочах, дословно "У тебя даже стяжки в одну сторону смотрят" :)))

Ну что, деньги получены, а значит в бой! В тот момент мы как раз переходили на новую механику, которая, по моим оценкам и прикидкам, должна была не только улучшить все характеристики станка, но и при этом упростить сборку. Детали заказаны, станок собран и готов к сдаче клиенту... но мы не можем его отюстировать. Два дня, с 8 утра до 10 вечера мы бились над ним, не сходится и все. Начали уже проверять раму, я был близок к нервному срыву... оказалось все просто, товарищи китайцы ошиблись в 1 мм на одной детали, а с рабочим полем расхождение получалось 5 мм в крайней точке. Нашли, исправили, отюстировали, запустили. Вы знаете, это непередаваемые ощущения, когда ты сдаешь свою работу, видишь, как доволен клиент, получаешь свои заработанные деньги и снимаешь эту тяжесть со своих плеч :) Да, мы с женой этим же вечером хорошенько напились, отмечая мой первый завершенный коммерческий проект. Дальше было проще.... Новые заказы, новые станки, новые знакомства и новый опыт... я потихоньку начал строить свою компанию, точнее, не совсем компанию, а скорее ее ЧЕСТНОЕ ИМЯ.

Нет, я не нуждался и не нуждаюсь в деньгах (не миллионер и не бизнесмен, но на хлеб с маслом хватает) и я не ставил и не ставлю цель заработать как можно больше и как можно быстрее, как бы не банально это звучало. Конечно, я по своей природе не являюсь "святым", который снимет последнюю рубашку и отдаст последнюю копейку, но я так же не являюсь "рвачом", который любыми способами пытается заработать тут и сейчас, а дальше хоть трава не расти. Я строю  компанию, которая выпускает хорошие станки и продает за них разумные деньги. Мне очень обидно видеть, как разводят людей. Как впаривают негодный китайский хлам по ценам, за которые я могу сделать КАЧЕСТВЕННЫЙ станок, который будет работать как часы. Мне нравиться заниматься этим. Меня прет рисовать свои станки в Solidworks, до последнего болтика. Я частенько сижу над проектами до 2-3 часов ночи, ложусь спать и просыпаюсь, крутя в голове то или иное решение. Я получаю реальный кайф, когда станок, который я рисовал несколько месяцев, высчитывал, выравнивал, примерял и проверял, начинает обретать форму. Меня бесит, когда я не могу обеспечить точность прилегания панелей или не учитываю, что тут должен проходить кабель-канал, но с каждым станком таких просчетов все меньше и меньше :) Я перфекционист, я не экономлю на мелочах, если тут нужен кабель с сечением 1,5 мм, я его поставлю, но если в этом узле нафиг не нужен более мощный двигатель, который стоит в 2 раза дороже, я его не поставлю и отговорю клиента, приведя ему разумные аргументы, хотя мог взять под козырек и тупо на этом заработать. Я этого не делаю, поэтому мне не стыдно за свои станки, мне не стыдно смотреть в глаза своим клиентам, мне не стыдно за свое ИМЯ и меня очень радует, когда мои клиенты звонят мне и говорят, что станок "супер" и уже полгода работает как часы.

Именно на этих принципах я и веду свой бизнес, именно на этом я и строю свою компанию. Мои станки дешевле, но не потому, что они хуже, я просто не хочу зарабатывать на своих клиентах 200% прибыли. Да, на каждом станке я зарабатываю, но я зарабатываю именно ту сумму, которую я считаю ЧЕСТНОЙ прибылью. И за это мне тоже не стыдно.

Мы постоянно учимся, мы постоянно смотрим, что есть на рынке, да я блин уже по китайски начинаю понимать, потому что на таобао провожу по несколько часов в день. Мы заказываем запчасти, сравниваем их, выбираем лучшее. Мы постоянно общаемся с клиентами, выслушиваем их отзывы и вносим исправления, делая каждый станок лучше, чем предыдущий, потому что мы верим, что так и только так можно заработать себе ЧЕСТНОЕ ИМЯ. Мы даже готовы к авантюрам, мы делаем станки практически в "0", только отбивая затраты, только для того, что бы изучить новое направление, новое оборудование.

Да, сейчас я и моя компания в самом начале пути. Про нас мало кто знает, у нас нет очереди из клиентов, но я верю, что эта ситуация изменится, я знаю, что люди поверят в нас и наши станки будут долго и честно служить им :)

Пост получился слегка скомканным, в нем я скорее пытался высказать, что я думаю и чувствую, передать, как я вижу себя и что я хочу сделать, на каких принципах строить свою компанию. Далее я буду выкладывать скорее обзорные посты, посвященные тем или иным вопросам, ну и делиться новостями, если они будут :) Спасибо всем, кто прочитал, надеюсь, этот поток мыслей не нагнал на вас сонливость :) Всем удачи и до новых встреч!

Показать полностью 1
152

О мечтах, лазерных станках, суровой правде и надежде. Часть 2.

Всем привет! Рад, что многих заинтересовала моя история, не смотря на то, что рассказчик из меня так себе :) Продолжим.

ПРЕДУПРЕЖДЕНИЕ! Пост не несет в себе никакой рекламы, а просто рассказывает о том, как мы пришли к тому, чем занимаемся, как мы мыслим и о чем мы мечтаем :)

После того, как мной был собран первый станок и на нем я набил кучу шишек, я понял, что так жить нельзя :) Да, станок себя окупил, но работать на нем было... плохо :) И на это было несколько причин:

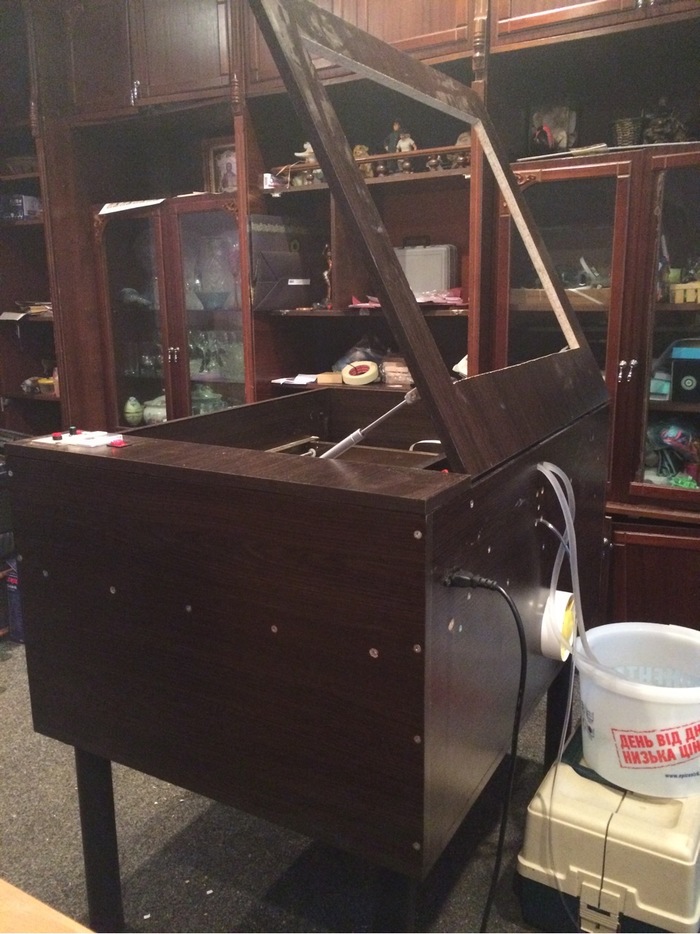

1. Ужасный корпус. Дело в том, что я долбанутый перфекционист, люблю красивые вещи как внешне, так и с инженерной точки зрения, а мой станок скорее был страшным сном любого инженера :) При первоначальной разработке корпуса я сделал ставку на обычный ДСП. Ну а почему нет? Прикинул размеры, приехал в магазин, отдал, нарезали, собрал... И даже смотрелось первое время не плохо, до того момента, пока я не начал его модернизировать:

О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост
О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост
О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост

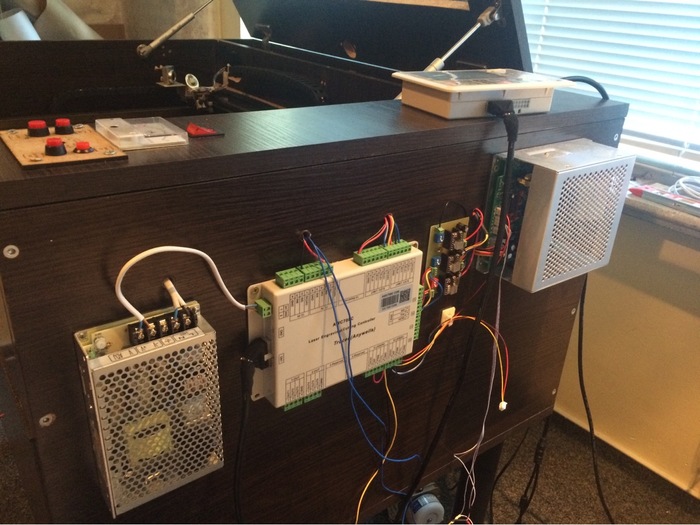

А вот в такой ад превратился после установки в лазерный станок нормального контроллера AWC708C Lite, он просто не влазил в отсек с аппаратурой, который был первоначально придуман, поэтому я разместил его тупо сбоку :)))

О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост

Конечно, перед тем, как станок был продан, я сделал для него нормальный корпус, но суть не в этом :)

2. Рабочее поле. Станок имел рабочее поле 60х40 см, даже чуть меньше (спасибо китайцам, это же надо было так сделать механику). Основная задача, что выполнял станок, была резка бумаги, при этом нифига не дешёвой бумаги, которая продавалась листами 70х100 см. Таким образом, я закупал бумагу, разрезал её канцелярским ножом на 4 части и получившиеся листы резал на станке. Кроме того, что этот процесс требовал времени, на некоторых изделиях получалось большое количество обрезков. Например, конверт. На малом листе 35х50 помещалось 2 конверта, а если взять весь лист целиком, на него помещалось бы уже 10 конвертов, а не 8.

3. Всё ещё плохое качество резки. Не, ну я его настроил конечно как смог, но врождённая кривость механики можно было победить только одним способом - выкинуть её всю и сделать заново :)

4. Станок невозможно улучшить, совсем, без полной переделки всей механики. Я старался, честно, даже с дури заказал новую голову... в общем, это была плохая идея, судите сами:

О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост
О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост
О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост

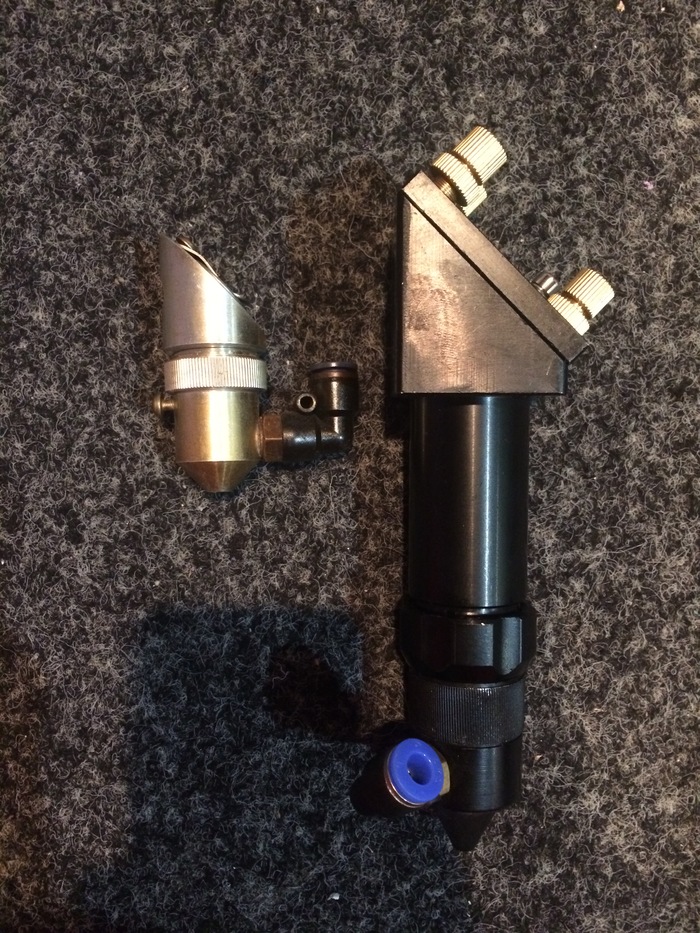

Просто сравните размеры, вес... Потом прикиньте, что и с маленькой и лёгкой головой он работал так себе, а что было бы, если бы я на него воздвиг полноценную голову!

Все это привело к тому, что со словами "Хватит разврата!" "Нужен новый станок!" я решил закапывать стюардесу построить свой станок с блекджеком и шлюхами учётом того опыта, что я получил, но уже из нормальных комплектующих и с нормальным размером рабочего поля.

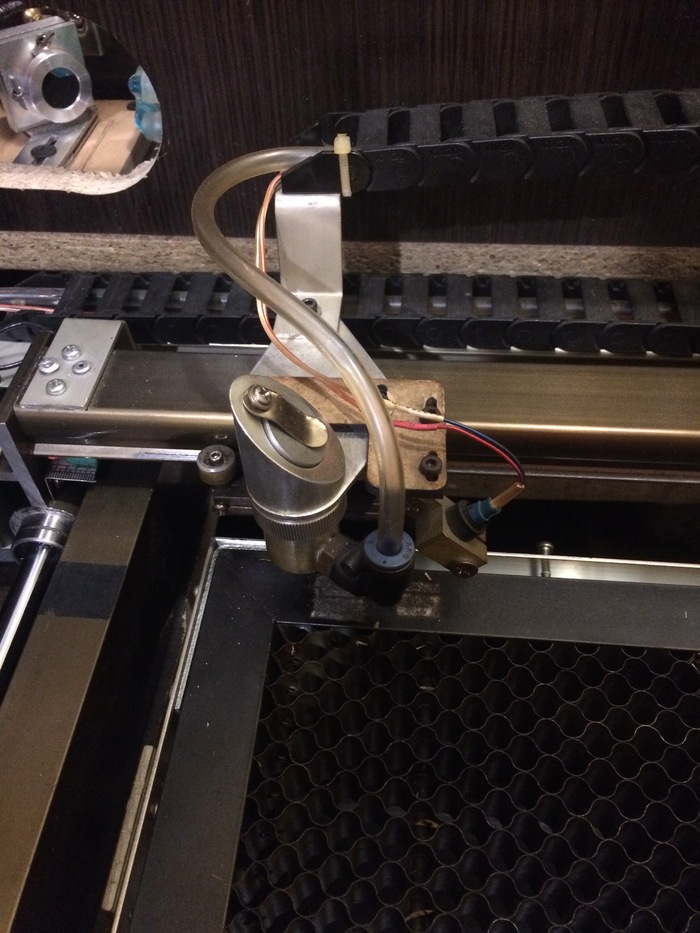

Первое, что я сделал, заказал к той голове, что у меня была, недостающие детали. Но так как я был "экономным умняшкой" то вместо того, что бы заказать готовый комлект, я покупал каждую детальку по отдельности (не делайте так, выйдет дороже и гемморойней!). Пока они ехали, я развлекался тем, что изучал Solidworks, отрисовывая в нем в начале голову, что была у меня, ну а дальше последовательно те делати, что приходили, получалось так себе, но интересно. При этом сразу высунулся мой перефекционист и сказал, что не стоит достопочтимым лордам экономить время и силы, отрисовывая в Solidworks только общие контуры, а надо рисовать в деталях, до последнего болтика.

О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост
О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост

Естественно, вопрос стоял не только в отрисовке готовых деталей, но и в общей компоновке, изготовлении рамы и самого корпуса. Задача была простой и сложной одновременно. Нужно было построить станок, который может быть собран в условиях городской квартиры с использованием простейшего инструмента, а именно электродрели, тисков и ручной пилы по металлу. Поэтому общая компоновка, тип рамы и конструкция были выбраны так, что их можно заказать уже готовыми:

- Рама из станочного профиля, который сразу же режут в размер с точностью до 0,1мм.

- Внешний корпус из витринного профиля, который так же режется на заводе и приходит готовый.

По сути, оставалось только собрать это всё, настроить и запустить.

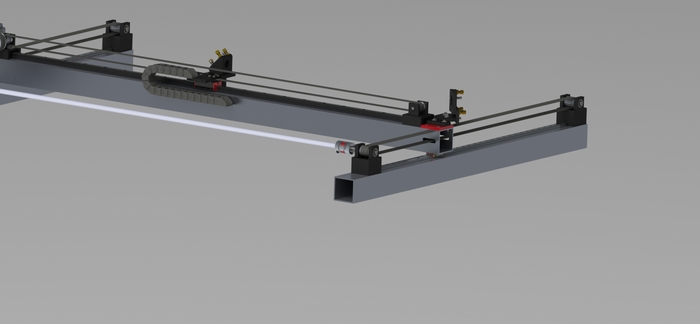

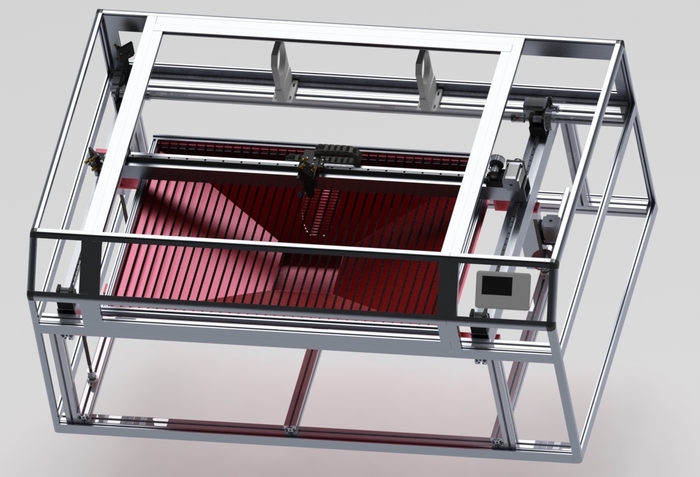

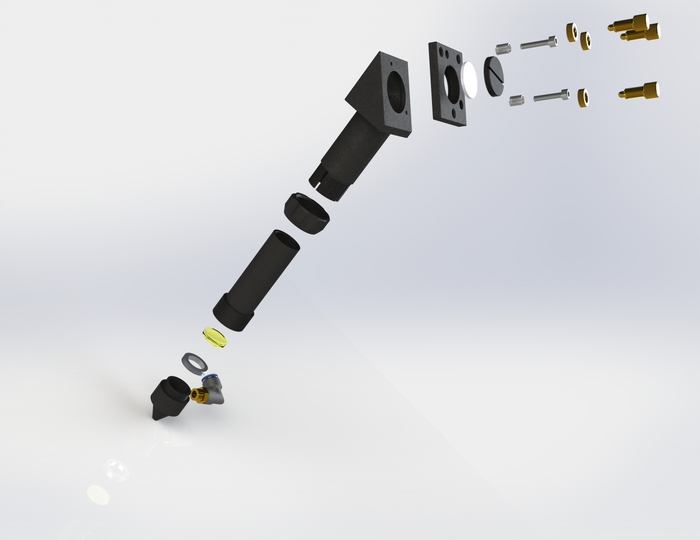

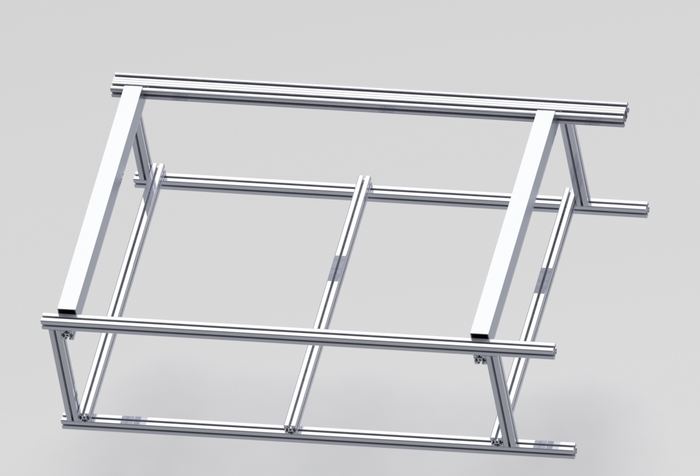

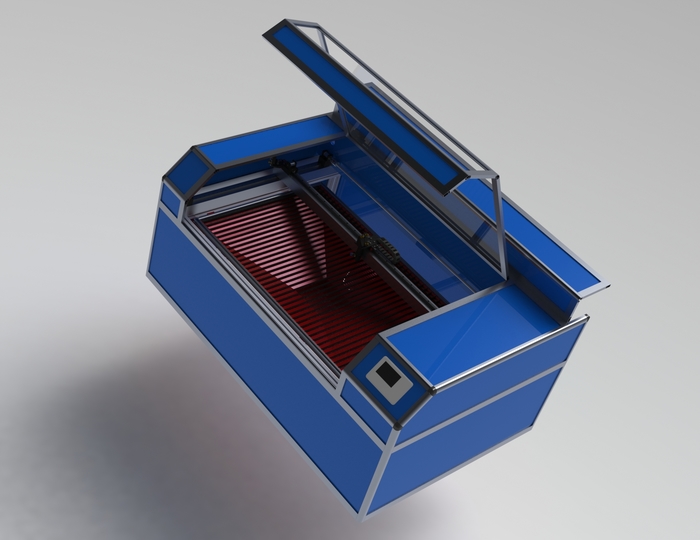

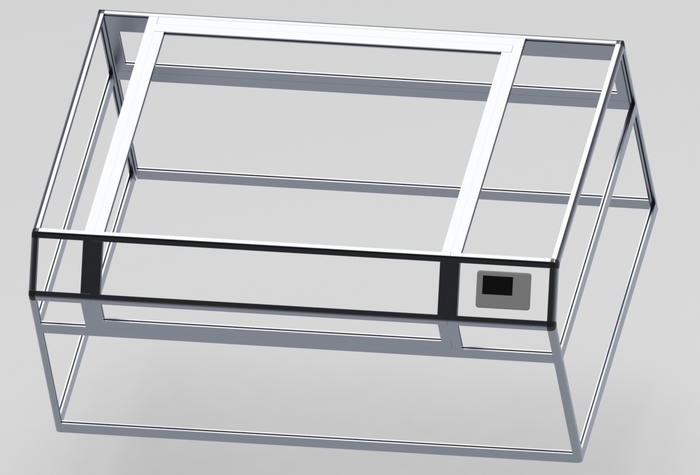

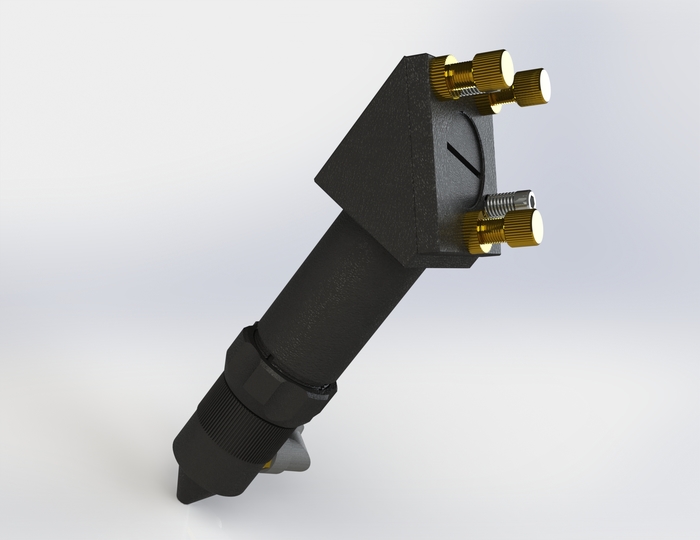

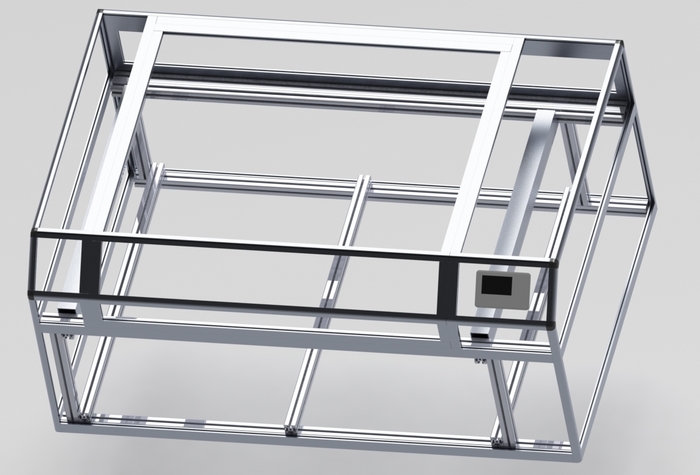

Вот такие получались у меня в Solidworks наброски:

О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост
О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост
О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост
О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост
О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост
О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост
О мечтах, лазерных станках, суровой правде и надежде. Часть 2. Лазерный станок, Самодельный лазерный станок, Углекислотный лазер, Малый бизнес, Предпринимательство, Длиннопост

Естественно, в ходе данной работы мне очень сильно помогали ребята с форума cnc-club.ru (опять таки - не реклама!!!!!), если вы поищете, то найдёте там мои темы и эту историю :) В благодарность за помощь я выложил весь проект в открытый доступ на GrabCad, там же выложил файл с списком всех комплектующих, с ценами и ссылками, где я их покупал, ну и до кучи сделал видео, в котором рассказывал о процессе сборки и проблемах, которые возникли :) Даже выкладывал тут, но народу не очень зашло :)))

Этот проект занял у меня около полугода, это с проектированием, подбором, заказом, доставкой и сборкой. На выходе я получил не плохой станок, который полностью удовлетворял моим требованиям и я вроде успокоился, но тут ко мне в гости зашли друзья, увидели мое творение и один из них сказал - а можешь и мне такой собрать?

Продолжение дальше, а то вы уже устали читать, как и я - писать :)

Показать полностью 16
132

О мечтах, лазерных станках, суровой правде и надежде. Часть 1.

Всех, кто решил прочесть данный пост я категорически приветствую! Предупреждаю сразу, что бы не считали меня потом злобным рекламодателем, который пытается раскрутить свою фирму, что данный пост не несёт в себе никакой рекламы и не ставит целью привлечь новых клиентов :) Все, что написано ниже является сугубо личным ИМХО автора, его историей и его мыслями, не больше и не меньше :)

ОСТОРОЖНО, много букв, картинок и объяснений тем, которые не интересны 99% пользователей, а самое страшное, ПОСТ НЕ СОДЕРЖИТ КОТИКОВ!

Для начала немного о том, как всё начиналось. В далёком (ну как бы три года прошло) 2014 году я начал задумываться о том, что не плохо бы купить лазерный станок. Дело в том, что у моих друзей небольшой бизнес и им постоянно нужно было резать бумагу, качественно и при этом - небольшими тиражами (не более 100 изделий). Если кто то из читателей знаком с полиграфией, то он понимает, что изготовление тех же конвертов или открыток с вырезанными узорами в типографиях осуществляется с помощью "вырубки", то есть заказывается специальный штамп, который выглядит примерно вот так (фото взято из интернет, на авторство не претендую):

О мечтах, лазерных станках, суровой правде и надежде. Часть 1. Лазерный станок, Плоттер, Лазерная резка, ЧПУ, Станок с ЧПУ, Истории из жизни, Производство, Видео, Длиннопост

Благодаря данной технологии вы можете выпускать огромные тиражи и очень дёшево, ведь цена штампа в цене 10000 изделий становится очень низкой. НО! Когда у вас тираж до 100 изделий, стоимость изготовления штампа становится очень ощутимой и изделия получаются "золотыми".

Мои друзья в начале занимались тем, что пытались резать это вручную, но это был ад :) На изготовление партии в 80 изделий (конверты) уходило по 2 рабочих дня. После очередного такого заказа, а я в этом тоже участвовал (кто же откажется от хорошего пива) и последующего бурного обсуждения ребята приняли решение покупать режущий плоттер, вот такой:

О мечтах, лазерных станках, суровой правде и надежде. Часть 1. Лазерный станок, Плоттер, Лазерная резка, ЧПУ, Станок с ЧПУ, Истории из жизни, Производство, Видео, Длиннопост

Да, в начале подобное решение показалось логичным, тем более фирма-продавец в голос уверяла, что данный плоттер без проблем будет резать бумагу 300 г/м2.... сказочники :) Не, он конечно резал, но про качество можно было смело забыть. Объяснялось все достаточно просто. Эти плоттеры в первую очередь предназначены для резки самоклеющейся пленки. Для того, что бы резать бумагу, ее приходилось наклеивать на специальную пластиковую подложку с помощью специального клея, который напылялся на подложку из баллончика.  Как результат, вес бумаги плюс вес подложки плюс слабые ролики. Все это приводило к тому, что во время резки длинных контуров, когда плоттер таскает лист туда сюда (как раз резка конверта) возникали микро проскальзывания и контур не замыкался. Если же увеличивать прижимную силу - то бумага в местах прохождения роликов настолько прилипала к подложке, что при попытке снять вырезанную деталь часть бумаги оставалась на подложке, в общем - изделие уходило в брак :)

Но не смотря на все эти недостатки, ребята мучились, кололись и продолжали грызть каткус продолжали работать на этом режущем плоттере. Собственно, в ходе очередной пивной вечеринки мы пришли с ними к мысли, что нужен лазер, а так как они ребята творческие, то делать его мне, а они будут у меня заказывать резку. То ли мой бесконечный оптимизм, то ли количество выпитого пива, но я согласился на эту аферу и ПОНЕСЛОСЬ :)

Первым делом я сел изучать вопрос покупки уже готового лазерного станка, благо Алиэкспресс уже активно ими торговал. Увидев цену станка с рабочим полем 60х40 (а меньше не вариант, бумага она такая, требует пространства), я пустил скупую мужскую слезу и начал усиленно думать о постройке самодельного станка. На одном из форумов, посвященных этому делу, мне посоветовали человека, что возил из Китая готовые комплекты, мол, только добавь воды корпус и будет тебе счастье лазерный станок, при этом с внушительным рабочим полем 60х40 см и за смешные деньги в 700$.

О мечтах, лазерных станках, суровой правде и надежде. Часть 1. Лазерный станок, Плоттер, Лазерная резка, ЧПУ, Станок с ЧПУ, Истории из жизни, Производство, Видео, Длиннопост

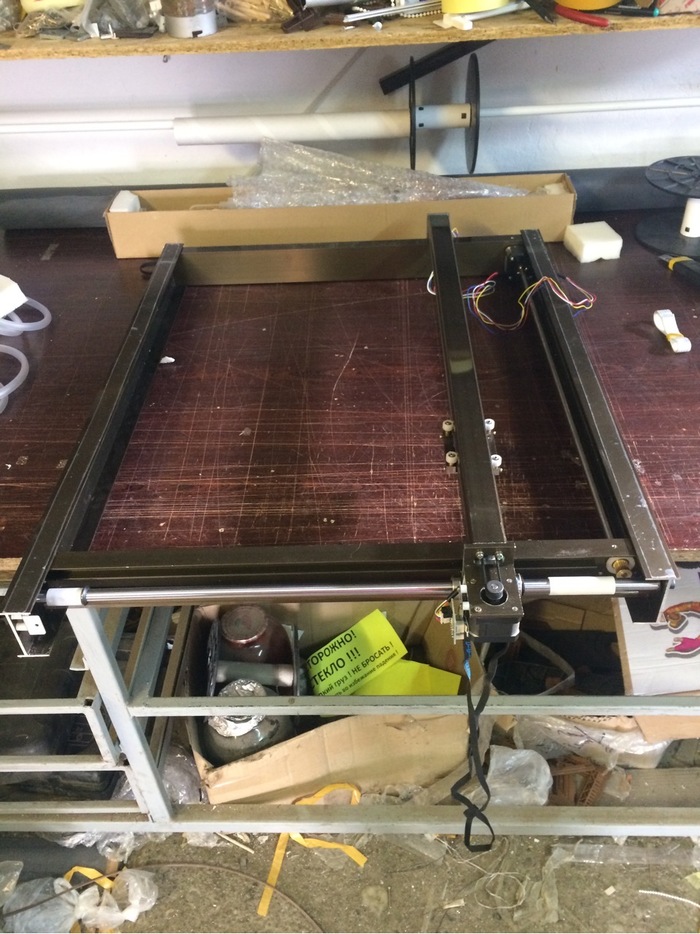

Ну что же, риск дело благородное и я решился на покупку. Приехал ко мне действительно комплект, состоящий из механики, зеркал, электроники и даже лазерной трубы на 40Вт. С трепетом и благоговением я распаковывал это чудо китайской мысли, уже предвкушая, сколько денег я заработаю на этом станке, ведь можно резать бумагу, фанеру, акрил, гравировать и так далее и тому подобное! Ведь не будут же китайцы и продавцы в России врать в своих роликах на ютубе!!! Корпус был собран, в него была помещена вся механика и ура, первый запуск.... удался. Да, да, станок даже заработал с первого раза и даже я смог его криво-косо, но отъюстировать (выставить зеркала таким образом, что бы лазерный луч попадал точно в центр линзы в любом месте рабочего поля). А дальше началось разочарование.... Комплект был откровенное г...о. Не, на нем более менее можно было очень медленно и печально резать фанеру и акрил, гравировать на них... но для резки бумаги данный станок не подходил. Для того, что бы бумага резалась без обпалов, то есть срез  был не потемневшим, вам надо резать на максимальной скорости, чем больше - тем лучше. Экспериментально, уже гораздо позже, я установил, что хороший результат достигается на скоростях от 150 мм/с. Мой же станок давал в лучшем случае скорость 60 мм/с и при этом рез был ужасен, в местах скруглений, изменений направления движения головки, появлялась "елочка" и другие артефакты. Сейчас то я знаю, что это было связанно с тем, что сама механическая составляющая тупо не могла дать то качество, которое мне было необходимо. Она люфтила, она дребезжала, она была кривая и косая. А самое главное было в том, что с одной стороны оси Y для перемещения использовался вал, а с другой стороны - просто ролик, который ездил в пазу. Что бы вы понимали, вот парочка фото:

О мечтах, лазерных станках, суровой правде и надежде. Часть 1. Лазерный станок, Плоттер, Лазерная резка, ЧПУ, Станок с ЧПУ, Истории из жизни, Производство, Видео, Длиннопост

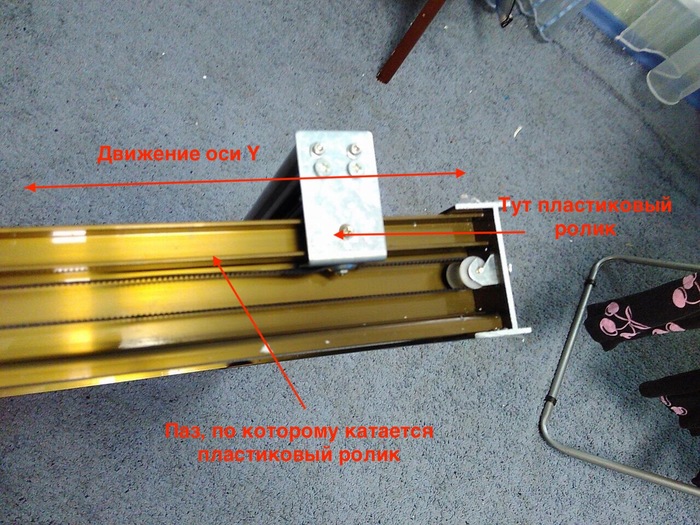

О мечтах, лазерных станках, суровой правде и надежде. Часть 1. Лазерный станок, Плоттер, Лазерная резка, ЧПУ, Станок с ЧПУ, Истории из жизни, Производство, Видео, Длиннопост

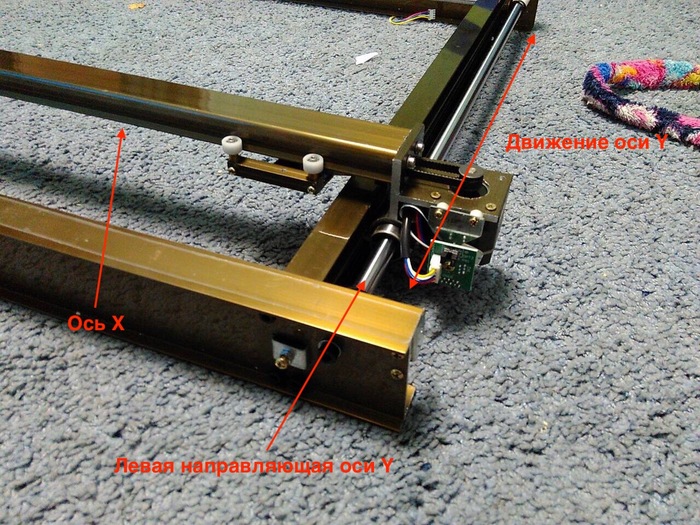

Такая конструкция болталась как хвост в проруби, как только скорость перемещения повышалась до 40 мм/с.

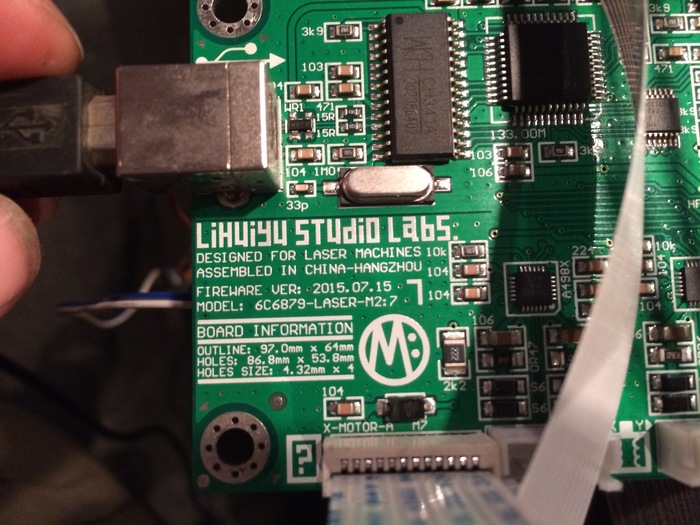

Вишенкой на торте данного станка была плата управления, которую платой назвать у меня сейчас не поворачивается язык. По сути, это просто преобразователь интерфейсов, который получает команды от компьютера по интерфейсу USB и конвертирует их в команды управления двигателями и блоком питания излучателя. Плата у меня была вот такая:

О мечтах, лазерных станках, суровой правде и надежде. Часть 1. Лазерный станок, Плоттер, Лазерная резка, ЧПУ, Станок с ЧПУ, Истории из жизни, Производство, Видео, Длиннопост

Самым же большим разочарованием данной платы стало то, что она не умеет нормально управлять моторами, просчитывать разгон и торможение при перемещениях. То есть ставишь 80 мм/с и такое ощущение что внутри станка сидит гном и долбит по нему кувалдой, резкие ускорения, торможения, удары и прочие радости.

Но, несмотря ни на что, станок работал и резал бумагу, фанеру, акрил, кожу и даже себя окупал.

Долго ли, коротко, занялся я апгрейдом сего чуда. Доработал механику, вместо ролика поставив вал, поменял контроллер, добавил муфты, протянул, смазал, настроил и... получил станок, который может уверенно резать на скорости в 100 мм/с. На видео ниже разница очевидна:

Данный станок проработал у меня полгода, потом был продан моему знакомому и на сколько я знаю, до сих пор успешно у него работает.

Уф. Устал я писать. Я думаю, на сегодня хватит. Всем кто дочитал и собрался написать комментарий, я ещё раз напоминаю, что данный пост не несёт в себе никакой рекламы, а просто рассказывает о том, как я пришел к созданию компании по изготовлению лазерных станков на заказ и что пока из этого получается :)

Показать полностью 6 2
97

Охлаждение лазерной трубки

Нас, как производителей лазерных станков, наши клиенты часто спрашивают, как организовать охлаждение лазерной трубки?

Поэтому сегодня мы поговорим о том, что такое охлаждение лазерной трубки, зачем оно нужно, какие способы существуют и как его реализовать наиболее просто и удобно.

Современные CO2 лазеры для генерации излучения используют лазерные трубки, например вот такие:

Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост

Трубка устроена достаточно просто. Внутри нее есть анод и катод, два зеркала, одно полностью непрозрачное, другое частично прозрачное. Трубка заполнена газовой смесью, которая и является рабочим телом (поэтому такие излучатели и называются газовыми). Внутри трубки проложены специальные каналы, по которым происходит циркуляция охлаждающей жидкости. А, чуть не забыл – корпус и внутренности трубки, за исключением анода и катода, выполнены из стекла 🙂 Как раз хочется передать привет всем оптимистам, которые планируют заказывать лазерную трубку из Китая, в надежде сэкономить 100$ – удачи вам :)))


При работе лазерной трубы часть энергии идет на процесс генерации излучения, а другая часть – просто выделяется в виде тепла, которое нужно отводить, этим и занимается жидкость, которая циркулирует внутри трубки. Если во время работы жидкость перестает циркулировать, то труба может перегреться и выйти из строя, просто за счет того, что в одном месте температура выросла больше, чем в другом.


Ну что же, краткое введение мы переварили, теперь рассмотрим варианты организации охлаждения лазерной трубки по мере повышения сложности и понижения доступности для обычного человека.


ОХЛАЖДЕНИЕ ЛАЗЕРНОЙ ТРУБКИ ВЕДРОМ С ВОДОЙ


Самый простой и самый ненадежный, неэффективный способ организации охлаждения лазерной трубки. Представляет из себя ведро с водой, в которое опущена помпа (зачастую обычная аквариумная), которая прокачивает воду внутри трубы. Если температура жидкости начинает расти из за высокой температуры в помещении или непрерывной работы трубки, то можно в это же ведро положить несколько пластиковых бутылок с водой, предварительно заморозив их в морозилке. Данный способ, не смотря на свою простоту, имеет ряд ощутимых недостатков:


- Невозможно выдерживать температуру в заданном диапазоне. Вы начали работу, температура выросла, вы положили замороженные бутылки – температура резко упала, потом снова начала расти и так по кругу.

- Сложно контролировать температуру охлаждающей жидкости, ну разве что градусник закрепить и опустить термоэлемент в воду.

- Не подходит для серьезной работы. Ну я себе слабо могу представить производство, на котором станок работает 8 часов подряд, при этом охлаждение организованно подобным образом.

- В ведро постоянно попадает пыль и инородные предметы. Со временем, особенно если вы постоянно “подкидываете дров”, то есть замороженные бутылки, у вас в воду попадает большое количество пыли и грязи, а дальше ей прямая дорога в трубку. Со временем грязь оседает внутри трубы и очистить ее очень не просто, при этом существенно падает эффективность охлаждения.

В общем, этот способ охлаждения я бы рекомендовал для домашнего использования, когда станок стоит дома (в гараже, на балконе) и используется в лучшем случае пару раз в неделю.


ОХЛАЖДЕНИЕ ЛАЗЕРНОЙ ТРУБКИ С ИСПОЛЬЗОВАНИЕМ КОНДИЦИОНЕРА


Достаточно распространенный способ организации охлаждения лазерной трубки. В качестве охладителя используется переделанный оконный кондиционер, из которого вынимается вентилятор, а вокруг радиатора организуется емкость с охлаждающей жидкостью. Вот пример подобной реализации:

Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост
Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост
Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост
Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост
Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост
Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост

К достоинствам данного способа можно отнести:


- Простота реализации, не требуется никакого специального оборудования.

- Низкая цена. Б/у оконные кондиционеры достаточно дешевы.

- Высокая эффективность.

- Высокая ремонтопригодность. Починить кондиционер вам смогут в любой мастерской 🙂

Но чудес не бывает, недостатки, точнее один недостаток, всё же присутствует и он достаточно существенен. Со временем алюминиевый радиатор начинает осыпаться и все эти мелкие части решётки попадают в воду и забивают систему.


ОХЛАЖДЕНИЕ ЛАЗЕРНОЙ ТРУБКИ С ИСПОЛЬЗОВАНИЕМ ОХЛАДИТЕЛЯ ДЛЯ НАПИТКОВ


Наиболее распространённый, простой и удобный способ организации системы охлаждения лазерной трубки. Для охлаждения жидкости используется б/у или новый охладитель для напитков или пива. Данные устройства идеально подходят для задачи охлаждения, ведь они уже имеют специальную емкость, в которой должна содержаться охлаждающая жидкость. Для охлаждения жидкости используется не алюминиевый радиатор, а медные трубки, которые не осыпаются и могут служить достаточно долго. По сути, вам достаточно опустить в пивной охладитель помпу и вывести трубки для циркуляции жидкости. Вот пример реализации подобного охладителя:

Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост
Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост
Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост

Своим клиентам мы рекомендуем именно такой способ организации охлаждения лазерной трубки, как наиболее простой и эффективный, и вот почему:


- Простота.

- Надежность.

- Удобство.

- Доступность.

- Цена.

- Ремонтопригодность.


ОХЛАЖДЕНИЕ ЛАЗЕРНОЙ ТРУБКИ С ПОМОЩЬЮ ПРОМЫШЛЕННЫХ ОХЛАДИТЕЛЕЙ (ЧИЛЛЕРОВ)


Естественно, до этого мы рассматривали “кустарные” способы охлаждения лазерной трубки, но на рынке представлен целый ряд промышленных решений, правда, далеко не всегда они могут конкурировать с самодельными решениями.


Вот к примеру, многие китайские станки с лазерными трубками мощностью до 50Вт комплектуются промышленными охладителями CW3000…. при этом назвать CW3000 охладителем у меня никак не получается. Кроме внешне красивой коробочки вы получаете… большой радиатор. Да, да. В нём даже нет компрессора и хладогенов. Всё что он умеет – это прокачивать охлаждающую жидкость через обычный радиатор, который обдувается вентилятором:

Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост
Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост
Охлаждение лазерной трубки Лазерный гравер, Углекислый газ, Охлаждение, Чиллер, Лазерная гравировка, Длиннопост

То есть за весьма существенные деньги (в России на данный момент данный охладитель стоит в районе 15000 рублей) вы получаете красивый корпус, емкость, индикатор ииии всё 🙂 Как только температура в помещении повысится, плюс вы дадите хорошую нагрузку, ваш охладитель перестанет держать температуру. В общем, его я точно никому не советую. Есть и более грамотные решения, в которых уже есть полноценный компрессор, например CW5000, но его цена зашкаливает за 40000 рублей, а по сути в работе он будет ничем не лучше пивного охладителя. Так же не забываем, что запчасти для них, в случае поломки, прийдётся скорее всего заказывать из Китая. В общем, если у вас много денег и очень хочется – то можно, но смысла большого не имеет 🙂


Краткие выводы:


- Оптимальное соотношение цена/качество у охладителей для напитков.

- Промышленные охладители для мажоров, кроме красивого корпуса – толку от них 0.

- Охлаждение с помощью ведра с водой – можно, но совсем уж неудобно и неинтересно.


Всем спасибо, кто дочитал. В статье использовались материалы из следующих источников:

http://hacknorway.com/wordpress/defective-cw-3000-water-chil...

http://www.cnc-club.ru/forum/viewtopic.php?f=149&t=17770...

Показать полностью 13
Отличная работа, все прочитано!
