Новый станок в новом корпусе!

Всем доброго дня!

Ну что же, давно хотел рассказать о сборке нашего нового станка, да руки не доходили :)

Новая версия нашего станка Drago Laser 1290V4 очень сильно отличается от своих предыдущих собратьев, на нем мы применили новые решения, такие как:

- Сварная рама;

- Интегрированный внешний корпус;

- Быстросъемная обшивка с возможностью получения доступа к любому узлу станка.

По сути, был разработан новый станок, от старого остались только комплектующие, которые себя отлично зарекомендовали!

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

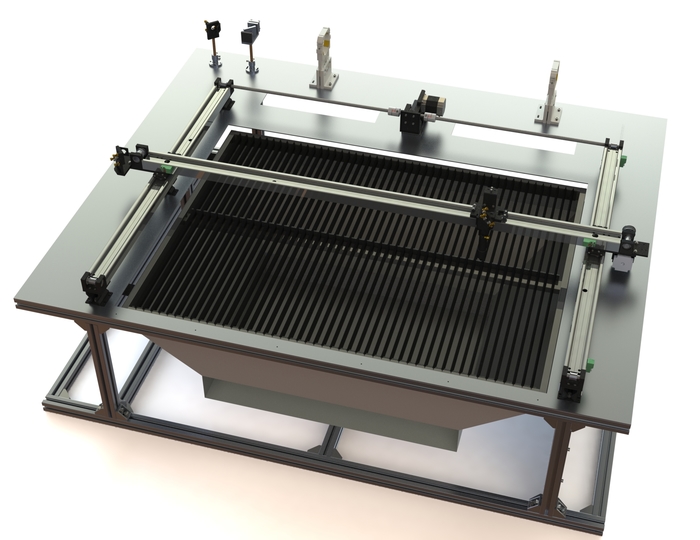

Первое, что мы сделали, это полностью переработали раму и перешли на другой технологический процесс. Ранее рама у нас собиралась из станочного профиля и выглядела вот так:

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

Теперь же, при переходе на сварную раму, конструкция приобрела следующий вид:

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

Что бы "закрыть" станок, мы ставили сверху дополнительный корпус из витринного профиля, который не смотря на свой приятный внешний вид, обладал одним большим недостатком: при такой схеме не возможно обеспечить простой и быстрый доступ к любому узлу станка, для проведения некоторых операций было необходимо снимать внешний корпус:

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

В новой версии для закрытия станка мы используем те же алюминиевые композитные панели, но вешаются они сразу на раму, при этом для крепления используются болты М3. Как результат, в любой момент можно добраться до любого узла станка, просто открутив несколько болтов и сняв панель.

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

Ещё одной серьёзной доработкой стало разделение рамы на нижнюю и верхнюю часть. Таким образом стало возможным, в случае необходимости, вообще освободить станок от верхней части, для этого нужно просто открутить несколько болтов и снять её.

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

Естественно, в новой версии появилась возможность протяжки длинных материалов толщиной до 40 мм, спереди и сзади предусмотрены соответствующие окна.

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

Появились улучшения и в электронной части. Для включения и выключения станка теперь используется магнитный пускатель. С одной стороны это обеспечивает надёжность и долговечность органов управления, с другой стороны гарантирует, что при моргании света или его кратковременном отключении, после восстановления питания станок не включиться заново.

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

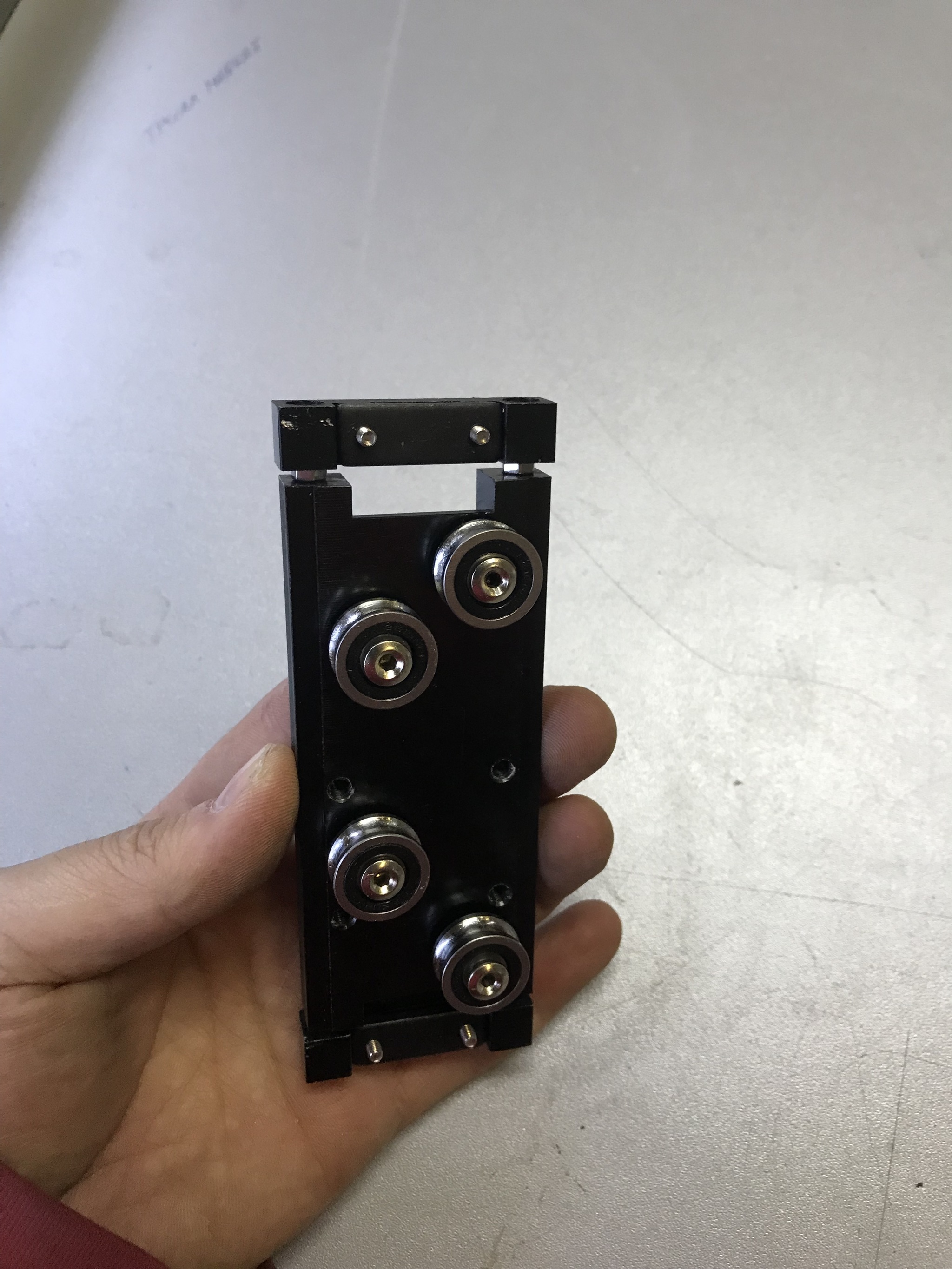

Естественно, никуда не делись наши классические преимущества, такие как механика на роликовых направляющих, при этом сами ролики и рельсы, по которым они работают, выполнены из стали, что обеспечивает высокую скорость и точность перемещения:

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост
Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

Красная точка, расположенная не на самой голове, а передающаяся параллельно с лучом лазера. Такой подход существенно упрощает настройку, да и на голове нет ничего лишнего, что благоприятно сказывается на максимальных скоростях перемещения.

Новый станок в новом корпусе! Лазерный станок, Углекислотный лазер, Лазерная гравировка, Российское производство, Видео, Длиннопост

В конце своего рассказа хотелось бы поделиться небольшим видеообзором нашей новинки :)

Как всегда, буду рад ответить на вопросы и услышать ваше мнение :)
