О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7

Всех приветствую.

Снова начинаю с просьбы.
Уважаемые товарищи у меня лежит куча Вашей техники, чья техника лежит у меня и я с Вами не связывался, то наберите-напишите. Очень много техники лежит.
Если не можете дозвониться или дописаться, то продублируйте сообщение или звонок.

Проснулся я сегодня с утра от звонка милой девушки, которая без прелюдий сразу в лоб мне предложила сожительство кредит. Говорит: «Уважаемый, Firma, в честь Вашего дня рождения, я хочу предложить Вам кредит наличными всего-то по 30% процентов годовых». Не дослушав особые условия в честь моего дня рождения, я выключил личный телефон и был абсолютно рад и спокоен. Вот уже лет 5, 14 февраля я отключаю свой личный телефон, так как если этого не сделать, то просто устанешь от звонков и сообщений начиная от банков и магазинов, заканчивая близкими и дальними родственниками(хотя в течении года почти никто не вспоминает обо мне, в общем не сильно люблю день рождения)


И вспомнил интересный случай.
Год назад с утра, меня разбудил не звонок с поздравлениями и рекламой кредитов, а крайне взволнованный парень, который сказал: «Выручай, я согласен на твой ценник».
Я сначала опешил, думаю условия я никому не выставлял, на что он согласен.

А дело оказалось вот в чем. Однажды, данный товарищ позвонил мне и уточнил, в какую стоимость ему выйдет Замена кнопок громкости и включения на iPhone 7. Услышав в ответ стоимость в размере 1376 рублей, он был жутко возмущён, мол дорого, обдиралово. Вон с алиэкспресса за 120 рублей кнопки можно взять и самому поменять.
Я сказал: хорошо, заказывайте и меняйте.

Человек не хотел услышать меня, что шлейфа я покупаю оригинальные по 500 рублей и ещё 150 рублей проклейка дисплея оригинального качества. Он думал, что я его обманываю.

Данный гражданин(да, кстати, Глеб, если Вы читаете это, надеюсь эта ситуация хоть как-то поменяла Ваше мировоззрение) заказал шлейф с Али и поменял его. Но, увы, после замены шлейфа вайфай и GPS геопозиция перестали корректно работать. В тот момент Глеб понял, что все идёт не по плану, но понимания как устроен телефон у него не хватало, поэтому он обратился к своему товарищу на работе, который является инженером(читай эникейщиком), тот сказал, да я тут целый офис компьютеров обслуживаю, раньше сам себе чинил айфоны(но не уточнил, что последним починенным айфоном был айфон 5).

После вскрытия инженер выдал заключение, что кнопки китайские, поэтому убили микросхему вайфай и GPS, ее надо менять, это сложно и дорого. Займёт 5 дней и 7 тысяч российских рублей.
Ну и в довесок из-за неисправной микросхемы телефон перестал включаться.

После этого, этот товарищ решил все же обратиться ко мне.

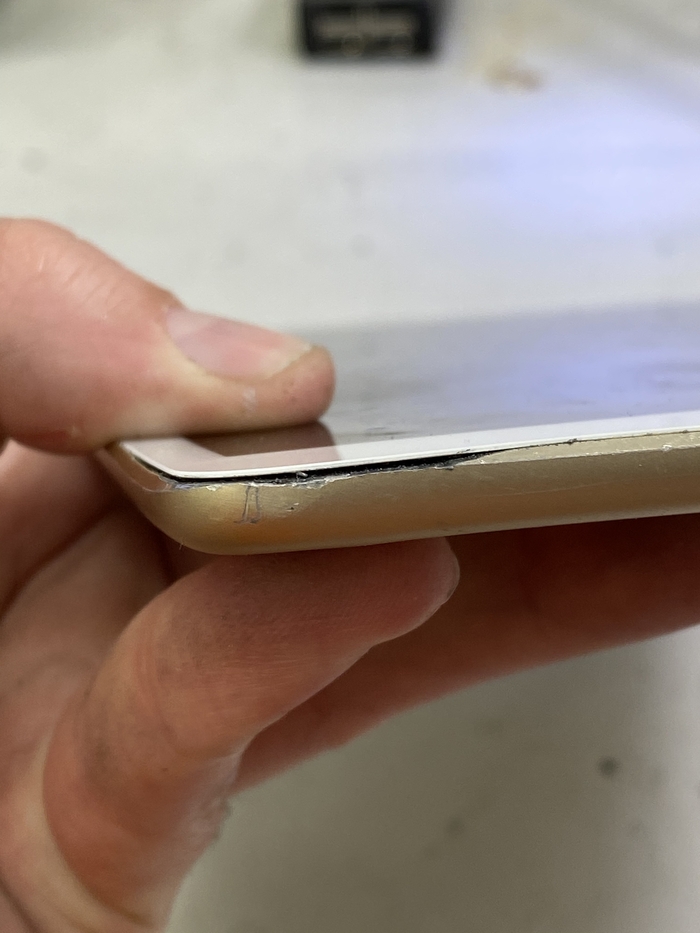

Собственно устройство, в том виде в котором оно попало ко мне:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Вскрываем устройство и смотрим:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

А тут мы видим ужасное состояние внутри устройства. У телефона проблема не в сгоревшей микросхеме, а в нечестности и рукожопости товарища с работы.
У аппарата порваны шлейфа дисплея, отцеплен шлейф зарядки и аккумулятор, дабы аппарат не включался и не подавал признаков жизни.
Товарищ эникейщик при вскрытии порвал шлейфа дисплея и хотел якобы поменять микросхему(на самом деле дисплей) за счёт хозяина устройства.

Сообщаем об этой ситуации хозяину устройства, слышим в ответ грустный монолог о самках собак и пассивных гомосексуалистах.
Говорит черт с ним, с этим дисплеем, сделай вай-вай и геопозицию. С дисплеем сам разберусь.

Хорошо, смотрим кусок платы с антенной на WI-FI и GPS:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Смотрю и думаю, да тут же просто винтов не хватает и два винта не те вкручены, тут должны быть крестовые и слегка длиннее. При замене шлейфа хозяин телефона просто вкрутил не те винты и часть винтов не поставил, думаю сейчас соберу по-человечески и отдам.

Откручиваю винты, а там:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Неплохой такой прокрут, что аж гильзу оторвало от платы.

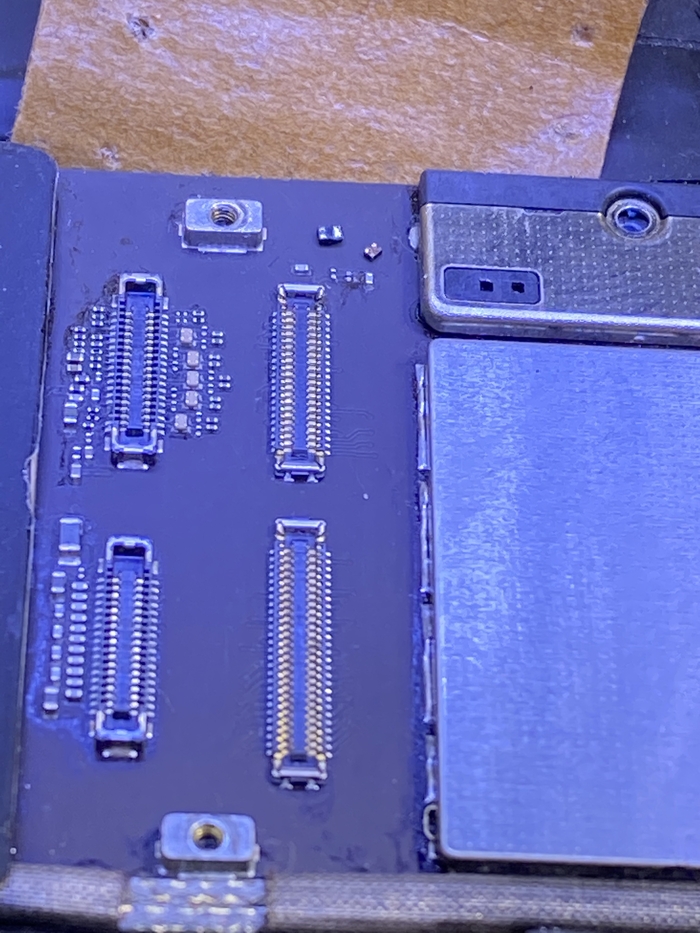

Далее смотрим своими глазами на наличие других повреждений:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Обращаем внимание на верхнюю правую гильзу, мне она не нравится, а вот и обрыв дорожки около гильзы:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

До конца отрываем гильзу от платы
Вот такая не слишком радостная картина:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Подготавливаем место для восстановления гильзы:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

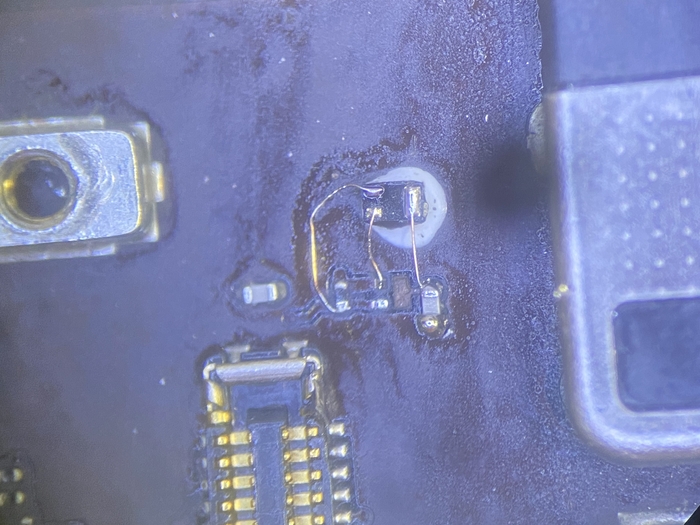

Припаиваем к дорожке перемычку и закручиваем проволоку так, как на неё по итогу будем припаивать гильзу:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Закрашиваем в слоев 5 ультрафиолетовой маской, до конца закручиваем и лудим:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Потом припаиваем гильзу и так же слоев в 5 закрашиваем маской:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Первая гильза закончена. Приступим ко второй, она интереснее.
У неё один обрыв идёт сверху платы, другой выходит из внутреннего слоя платы, обвёл обрывы красным цветом:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Сначала припаиваем проволоку к обрыву, который идёт из слоев, и закручиваем перемычку:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Следом припаиваем к поверхностному обрыву и заливаем маской:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Следом припаиваем гильзу и заливаем маской:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

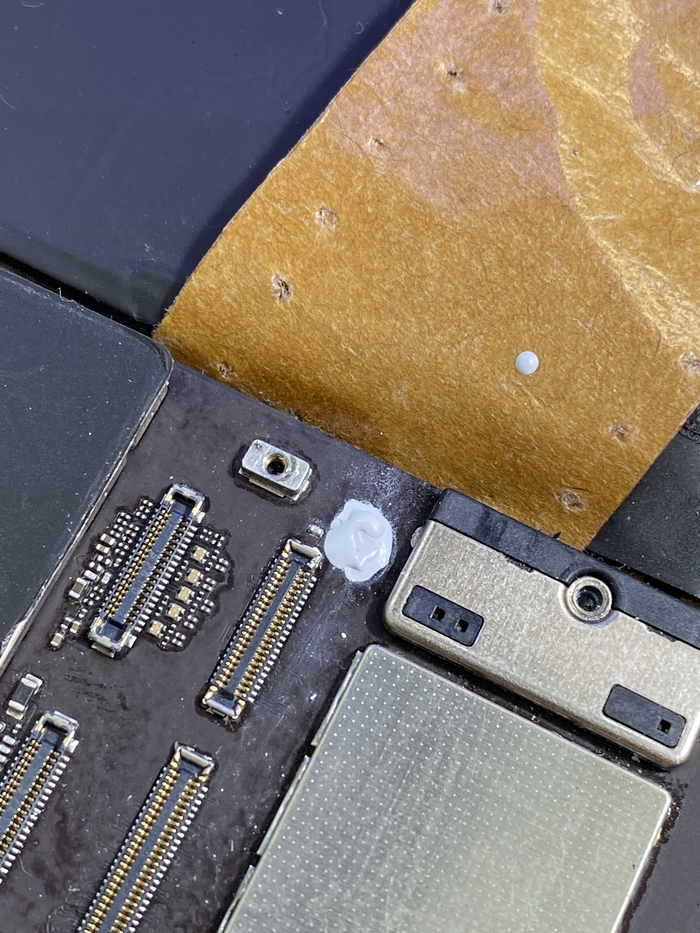

Отмываем от остатков флюса, вот финальный результат, в шакальном качестве:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Уже собираем устройство, но небольшая проблема так, как гильзы залиты лаком, то антенна не прикручивается, пластик просто упирается в лак и антенна не достаёт до гильз, берём антенну:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

И убираем мешающийся пластик:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Подкидываем на телефон проверочный дисплей, проверяем все функции, проверяем вай-фай. Все работает:

О самостоятельных ремонтах и помощи коллег пост. Или история одного iPhone 7 Ремонт, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Ремонт iPhone, Пайка, Ремонт техники, Длиннопост

Все это дело показываем хозяину телефона, и в разобранном виде упаковываем в пакет, дабы дальше уже решали вопрос с дисплеем.

Дальнейшую судьбу устройства не знаю.

Вот так столкнулись два уверенных в себе человека, которые все сами могу и умеют, надеюсь они вынесли правильные выводы из этой ситуации.

Техника уже давно стала не такой легко в ремонте как ранее, и если Вы когда-то чинили свой iPhone 4s, то это не значит, что и нынешние устройства Вам под силу. Всегда трезво оценивайте свои возможности.


Сделайте приятное своей девушке/парню/жене/мужу, поздравьте их с моим днём рождения.


Всем компетентных ремонтников.

Берегите себя и свои гаджеты.

Нахожусь в городе Санкт-Петербург.

Больше отчетов по ремонтам и прочие интересные факты в моем Instagram

По всем вопросам: vk для связи

Показать полностью 19
1297

О моем скептичном отношении к выездам. История одного iPhone 11

Пост будет о максимально простом ремонте.

Всех приветствую.

Как Вы все заметили, я очень отрицательно отношусь к выездным разводилам. А как же нормальные выездные мастера спросите Вы? И будете правы, есть же ещё нормальные выездники, но их крайне мало, лично я знаю штук 5 нормальных выездников. Остальные, либо делают из рук вон плохо, либо даже чуть-чуть, но пытаются разводить клиентов.

Но даже эти нормальные выездники уже жалуются, что выезды начинают умирать, а проблема в малой ремонтопригодности устройств и не в мастерской уже очень сложно даже поменять дисплей на айфоне. Об этом сегодня и пойдёт речь.

Жил один веселый и аккуратный парень, имел он так называемый бюджетный вариант телефона от Apple, а именно Apple iPhone 11 в красном цвете

Вот он:

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Случилась однажды беда, разбил он телефон.
Думает, Окей, чуть похожу с таким и сразу отремонтирую, денег сейчас лишних нет. Предусмотрительно заклеил отверстие в дисплее на клейкую ленту, дабы пыль и грязь не попадала в него.

Проходит недели 2, он звонит в разные сервисные центры, и все ему называют ценник в районе 13000 российских рублей за замену дисплея, но есть одно НО, после замены телефон будет ругаться на дисплей, мол он не оригинальный и выдавать такую ошибку:

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост
О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Данную фишку Apple начала реализовывать с iPhone XS/XS Max/XR. На этих устройствах при замене аккумулятора даже на родной аккумулятор с другого айфона всплывала такая же ошибка, но только на аккумулятор, при этом телефон полностью работал, за исключением функции просмотра процента износа аккумулятора.
На аккумулятор добавили чип еепром в котором записан уникальный идентификатор, который совпадает с идентификатором в памяти устройства, если ключи не совпадали, то повалялась ошибка.

Правда со временем ошибка уходила далее цитата с сайта Apple:

Эти уведомления не влияют на возможность использовать iPhone.
Уведомление будет отображаться на экране блокировки в течение первых 4 дней пользования устройством и в программе «Настройки» в течение 15 дней. По истечении этого периода найти уведомление можно будет в меню «Настройки» > «Основные» > «Об этом устройстве».

Такое же уведомление выскакивает при замене дисплея. После появления этой ошибки, она записывается в память и передаёт информацию о замене дисплея или аккумулятора на сервер, потом на основании наличия информации об ошибке на сервере могут отказать в обслуживании.
Со слов Эппл они это сделали из беспросветной жадности любви к своей технике и людям так, как при замене на плохие комплектующие телефон может некорректно работать или вовсе сломаться. Поэтому обслуживайтесь у нас и все будет очень хорошо.

Старые программаторы оказались бессильны, они так же переписывают все серийные номера аккумуляторов и дисплеев, восстанавливали функцию True Tone, но считать зашифрованный еепром и убрать ошибку они не могут. Китайцы уже вовсю трудятся изобретая новый программатор.

Поэтому почти каждый сервис предупреждает об этой ошибке.


После таких новостей наш герой решил сходить в авторизированный сервис и сделать у них. А тут ему повезло, как он думал, в авторизации ему сказали, что акция на замену дисплея, сейчас дисплей стоит 14000 вместо 20000, завтра готов будет.

Наш товарищ тоже обрадовался, ремонт по стоимости вышел не сильно дороже чем у частного сервиса, ещё и все на высшем уровне.

Утром следующего дня, ему звонят из сервиса и говорят: «По Вашему imei номеру Apple запросило обслуживание в ремцехе Apple в Москве, но на ремцех акция не распространяется, поэтому ценник будет 20000 рублей, по готовности неделя».

Хорошо, герой наш хоть и огорчился, но готов заплатить денег чуть больше и подождать. Проходит неделя, ему приходит сообщение, что устройство готово к выдаче. На радостях прилетев в сервис, он получает свой телефон, со старым разбитым дисплеем и бумагу с отказом в платном обслуживании. Знатно выпав в осадок и побомбив в сервисе, ему сказали все вопросы к ЭППЛ РУС и самому Apple. А телефон Вам больше нигде не обслужат, он внесён у базу с пометкой модификации(самая любимая причина отказа у Эппл это модификации, под это понятие даже заводской брак могут впихнуть).

Через какой-то отрезок времени, данный гражданин пишет мне, мол привет, сможешь сделать без ошибки дисплея, а я что, конечно же могу.

Привозит телефон и начинаем замену дисплея

Вот сам телефон:
О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост
О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Вскрываем устройство, скидываем дисплей и смотрим, почему же отказали в платном ремонте:

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Следы жидкости, которая скорее всего попала через разбитое стекло дисплея.

Ну и покрасневший датчик влаги:

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

После официалов, кстати весь телефон в отпечатках, такое себе обслуживание.

Теперь у нас есть два варианта:
1) поменять отдельно стекло, оставив сенсор и матрицу родными, тогда ошибки не будет, так как микросхема на сенсоре останется родная
2) поменять дисплей в сборе на 100% оригинал(жду когда набегут люди с криками, оригиналов нет, только снятые с устройств)

Первый вариант нам не подходит, во-первых человек хочет заменить целиком дисплей, чтоб все точно было 100% оригинальное, во-вторых стекло сильно разбито и я не возьму на себя ответственность за возможную смерть матрицы через какой-то промежуток после ремонта.

Поэтому выбрав второй вариант, начинаем подготовку.

Берём старый дисплей и снимаем с него микросхему тачдрайвера, в этой микросхеме внутри чипы тачдрайвера и чип еепром(в котором и находится код отвечающий за ошибку), снимаем микросхему с родного дисплея:

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост
О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Зачищаем микросхему для дальнейшей накатки шаров

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Следом берём 100% оригинальный модуль(можно уже кричать, что оригинальных запчастей нет):

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Хотя нет, нельзя кричать, ведь у меня есть оригинальная запчасть

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Ну и самое главное это Баркод с яблоком:

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Далее снимаем микросхему с нового дисплея, очищаем контактную площадку от компаунда, попутно содрав много краски рядом(лак на шлейфах очень нежный и часто отслаивается)

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Все это дело закрашиваем лаком(чтоб медь не контактировала с кислородом и не окислялась ну и чтоб не замыкала об корпус) и сушим в ультрафиолете:

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Получаем вот такую картину:

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Припаиваем родную микросхему на новый дисплей и проверяем, все идеально работает.
Все это дело замываем от остатков флюса, от отпечатков после официалов, от всей грязи.
Ставим оригинальную проклейку. Да, Р.Фон, оригинальную проклейку, другие просто закончились

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Ну и вот как выглядит виновник всего этого праздника, на новом дисплее:

О моем скептичном отношении к выездам. История одного iPhone 11 Ремонт Apple, Санкт-Петербург, Пайка, Ремонт телефона, Ремонт iPhone, iPhone 11, Ремонт техники, Длиннопост

Кстати, интересный факт, на любой китайский дисплей можно переставить эту микросхему и он будет полностью работать(правда качество сенсора и картинки останется ужасным) и не выдавать ошибку, вот и борьба Apple за чистоту запчастей

Вроде и не сильно выделяется лак. Клеим человеку защитное стекло и берём мзду за оказанную услугу.

Думаю на выезде такое провернуть вряд ли выйдет, да что на выезде, не каждый сервис умеет это делать.
Так что выезды и прочий отверточной ремонт маленькими шагами уходит в прошлое.

Спасибо, что дочитали.

Всем компетентных ремонтников, берегите себя и свои гаджеты.

Нахожусь в городе Санкт-Петербург

Больше отчетов по ремонтам и прочие интересные факты в моем Instagram

По всем вопросам: vk для связи

Показать полностью 18
2274

Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12

Всем доброго здравия. Сегодня будет одна история о моих «любимых» выездных разводилах.

Сначала небольшое отступление. У меня все так же куча сообщений и писем. Если я Вам не отвечаю, то напишите или позвоните повторно, спасибо.
Просто был тут один товарищ, который все утверждает так как я разводила потому, что я долго отвечаю и моего сервиса нет на картах.


Это очень свежий ремонт, случился он в новогоднюю ночь. Время вечер 31 числа, я сижу схватившись за голову и думаю, как же быть, открыл розничную точку(да наконец-то после пандемии опять дорос до розницы), времени не хватает, тут ещё как на зло мне залило водой лазерный станок, плоттер и ещё кучу оборудования общей стоимости в районе 700 тысяч российских рублей. Короче 2020 год решил закончиться на достаточно яркой ноте.
Из апатичного задумчивого дрёма меня выдернул звонок(я сразу заинтересовался так, как адекватные и нормальные люди в стандартном агрегатном состоянии данное время обычно готовятся к новому году), поднимаю трубку и слышу очень сбивчивую речь. Из всего сумбура слов я расслышал только Айфон, не включается, надо закрыть отчетность и пи***сы(пассивные гомосексуалисты).

Я слегка удивился от такого наплыва информации и вот так я выглядел в тот момент

Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12 iPhone 12, iPhone, Санкт-Петербург, Ремонт Apple, Ремонт, Ремонт телефона, Ремонт iPhone, Длиннопост

Говорю: Уважаемый, Ваши кони через чур быстро скачут, я в своей упряжке запряжённой сутулыми собаками динго за скоростью Вашей мысли не успеваю, давайте с самого начала и с толком и расстановкой.

И тут я услышал рассказ, который может номинироваться на Оскар за игру выездного актера и на премию Мавроди за очень доверчивого заказчика.

Суть дела такова: жил-был Анатолий, все у него хорошо было, жена красавица, работа с подрядами связанная и телефон компании Apple, именуемый iPhone 12(о всех трёх субъектах тут будет упомянуто).

Вот такой телефон, фото с этих Ваших интернатов(или интернетов, черт их разберёшь как правильно):

Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12 iPhone 12, iPhone, Санкт-Петербург, Ремонт Apple, Ремонт, Ремонт телефона, Ремонт iPhone, Длиннопост

iPhone 12, 256gb. Стоит сей гигант китайской мысли 100 тысяч вечнодеревянных рублей.
Купил наш товарищ сей аппарат меньше месяца назад и радовался. Но под 29 декабря в процессе предновогодней суеты, красавица жена имела неосторожность сей телефон уронить, да ни абы как , а плашмя. Аппарат не пострадал, ни царапины, ни трещины(не зря три шкуры дерут за них, стёкла вроде хорошие ставят). Телефон поработал пару минут, выключился, показал яблоко, начал перезагружаться и все, больше ничего, чёрный экран. Самое интересное(но не для меня, это уже третий iPhone 12 с такой проблемой), что телефон полностью функционирует, но не горит экран. Попробовав перезагрузить телефон через 3 кнопки, владелец получал ровно такую же картину, телефон показывает яблоко, загружается и все, чёрный экран. Поняв, что такой самолёт не летает, хозяин набрал официальный сервис Apple, те ему сказали: «Родной, скорее всего экран, но так как телефон новый, то ты в пролёте можем предложить только коммерческую замену за 70 тысяч рублей, так как мы не получили ни запчастей, ни инструкций, ни оборудования для вскрытия этого девайса(читай у меня лапки, мы его даже открыть не можем прим. Автора).

Почесав голову и поняв, что если до 31 числа отчеты по подрядам не отправит, то можно готовиться кушать первые полгода ролтон, а потом влететь на неустойку, решил действовать на упреждение. Написал в поисковике ремонт айфонов, нашёл сайт, который повторял сайт официального представителя Apple, обещал поддержку от работников Genius Bar(закуток с инженерами в Apple Store прим. Автора) и вообще у них на выезде работают авторизированные инженеры Apple и даже красовалась на сайте табличка:

Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12 iPhone 12, iPhone, Санкт-Петербург, Ремонт Apple, Ремонт, Ремонт телефона, Ремонт iPhone, Длиннопост

Мы тебе все сделаем в лучшем виде, дисплей поменяем, вообще будет новый самолёт, гарантия от завода Apple. На вопрос, почему мол официальный представитель не чинит, а вы чините. Он услышал, мол они просто партнёр, а мы вообще сервис самый настоящий, у нас головной центр в Москве, ремцех эппл называется(ремцех реально есть и это реально самый главный официальный сервис Apple).

Все Окей, везите сюда мне мастера, готов на ремонт.

В назначенное время, явился к нему молодой парень и начал пациента вскрывать и чинить.
Говорит все Окей, готово. Только нюанс один, я дисплей не поменял, а поменял на нем микросхему, она там на защелках, поэтому паять не пришлось, так смог поставить, но микросхема без прошивки и ее прошить надо, я это сделаю удаленно, Вы сейчас мне 30 тысяч давайте, а я как приеду в офис, наберу Вас, Вы телефон подключите к ноутбуку и я все прошью и все заколоситься. Только сейчас телефон вообще не показывал ни яблока, ни звуков не издавал. Потому что шить надо, а информация вся останется. В общем не знаю как, но данный персонаж реально смог убедить человека, что он удаленно все прошьёт, надо только денег дать.


Но ни через час, ни через два часа ясное дело человеку ничего не прошили и не починили, ждал он чуда до 31 числа, а чек который получил наш герой, не представлял никакой юридической силы, было скромно написано ООО «Эппл Рус Ремцех», а из реквизитов была пустота и пакет дыма. Ну а нашего товарища ожидаемо занесли в чёрный список и никакие телефоны не были доступны. Поняв, что уже дальше ждать нереально, он начал искать где бы сделать, но в сжатые сроки этого никто сделать не мог, поэтому он уже отчаявшись думал какой ролтон вкуснее, но какой-то его через три руки товарищ поздравляя с наступающим Новым годом, услышал его беду, сказал мол есть один товарищ, делал мне технику, набери ему(правда ему иногда нереально ни дозвониться, ни дописаться, попробуй вдруг получится), вот так он меня и набрал.


Я сказал приезжайте, глянем сделаем, благо все ещё я был в офисе. И понимал в чем скорее всего проблема.
И да, я оказался абсолютно прав.

Фото процесса будет мало так, как жутко хотел домой уехать спать и все делалось в жуткой спешке: пришёл телефон, я его сразу разобрав увидел надорванный шлейф дисплея.

Мы сразу не думая его восстанавливаем

Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12 iPhone 12, iPhone, Санкт-Петербург, Ремонт Apple, Ремонт, Ремонт телефона, Ремонт iPhone, Длиннопост
Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12 iPhone 12, iPhone, Санкт-Петербург, Ремонт Apple, Ремонт, Ремонт телефона, Ремонт iPhone, Длиннопост
Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12 iPhone 12, iPhone, Санкт-Петербург, Ремонт Apple, Ремонт, Ремонт телефона, Ремонт iPhone, Длиннопост
Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12 iPhone 12, iPhone, Санкт-Петербург, Ремонт Apple, Ремонт, Ремонт телефона, Ремонт iPhone, Длиннопост

Получилось не очень аккуратно так, как надрыв на сгибе и шлейф ещё является двухслойным, поэтому пришлось восстанавливать два слоя и делать это максимально надежно

Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12 iPhone 12, iPhone, Санкт-Петербург, Ремонт Apple, Ремонт, Ремонт телефона, Ремонт iPhone, Длиннопост
Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12 iPhone 12, iPhone, Санкт-Петербург, Ремонт Apple, Ремонт, Ремонт телефона, Ремонт iPhone, Длиннопост

Вот такой вот красавец, собираем все это дело и проверяем, картинка есть, сенсор работает, перезагрузок нет:

Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12 iPhone 12, iPhone, Санкт-Петербург, Ремонт Apple, Ремонт, Ремонт телефона, Ремонт iPhone, Длиннопост

Отдаём человеку, берём мзду за данную услугу. Попутно отказываясь от лишних денег и алкоголя(не пью алкоголь вообще, а лишних денег брать не люблю).
Желаем хорошего Нового года, а сам собираюсь и еду спать.


А теперь как у меня уже повелось, рассказываю всю суть поломки. Изначально проблема была в отскочившем шлейфе слухового динамика в сборе с датчиком освещённости и приближения. Этот шлейф запитан по линии связи с процессором, если процессор не получает ответ от этого шлейфа, то телефон перезагружается, но в 12 айфоне Эппл перехитрила саму себя, без ответа от датчика освещённости и приближения, при полном включении дисплей не даёт изображения, он тупо даёт какую-то ошибку и телефон не видит дисплей. Уже было несколько таких аппаратов и все с одинаковой проблемой, так что надо было изначально переподключить шлейф и все бы заработало. Вот обвёл коннектор данного шлейфа

Проверяйте свою технику не отходя от кассы. Или история одного iPhone 12 iPhone 12, iPhone, Санкт-Петербург, Ремонт Apple, Ремонт, Ремонт телефона, Ремонт iPhone, Длиннопост

Теперь вернёмся к ремонтнику и поймём, как же так, взял шекели за работу, а аппарат уложил.

А дело вот в чем, в новом айфоне изменили компоновку устройства. Раньше плата была с правой стороны и дисплей открывался вправо, то сейчас плата с левой стороны и дисплей надо откидывать влево. Но наш выездник этого не знал, начал дисплей открывать вправо и порвал шлейф дисплея, а когда понял, что дело пахнет залетом, то поспешил взять денег и свалил.

Повезло, что не сильно надорвал, и я смог все восстановить, если бы я не смог восстановить, то дисплей бы вышел дорого(сам дисплей как запчасть сейчас стоит от 40 до 49 тысяч рублей(на 12 и 12про стоят одинаковые дисплеи)).


Так что всегда проверяйте технику и результат ремонта до момента передачи денежных средств и если не уверены, то очень хорошо проверьте документы которые Вам оставляют, чтоб было потом кому выставлять претензии.


Вот так отдельно взятый выездник чуть не стал причиной кризиса в одной отдельной взятой ячейки общества.

Желаю всем в Новом году не задумываться над тем какой ролтон вкуснее, а быть здоровыми и счастливыми.

Спасибо, что дочитали.

Всем компетентных ремонтников, берегите себя и свои гаджеты.

Нахожусь в городе Санкт-Петербург.

Больше отчетов по ремонтам и прочие интересные факты в моем Instagram

По всем вопросам: vk для связи

Показать полностью 11
2125

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11

Нашёл тут фото одного летнего ремонта. Интересная тогда ситуация сложилась. Пожалуй поделюсь.

Жил-был человек, был у него телефон с надкусанным яблоком на задней крышке.
Именуемый Apple iPhone 11.
Вот такой вот товарищ(фото с интернета):

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Разбил он однажды заднее стекло на своём девайсе, опечалился, но быстро взял себя в руки и обратился в сервис, в котором постоянно чинил свои девайсы. Ему сказали, все огонь, сделать можно, поменять отдельно стекло 14000 рублей, поменять корпус 11000 рублей((но корпус не оригинальный, а хорошая копия, поэтому может плохо ловить сеть, может не работать Apple Pay и GPS, поэтому лучше меняйте корпус)на этом моменте я очень удивился, так как корпуса в сборе, которые я ставлю, стоят дешевле(корпус с установкой выходил в 5500) и на них все работает, так как это корпуса заводские оригиналы, в общем был удивлён, что за конский ценник ставят качество помойное). Аргументировали, что менять отдельно стекло будут на лазерном станке, даже без разбора и аппарат останется водонепроницаемый и в идеальном состоянии, мол поэтому ценник достаточно большой, платите за качество.

Ну хорошо, данный гражданин выбрал вариант дороже и качественнее, оплатил 14000 рублей и забрал аппарат. В момент когда забирал аппарат он заметил, что по краям небольшие щели имеются, на что ему объяснили, что от удара погнуло рамку корпуса и поэтому зазоры будут, но ничего страшного, там все хорошо клеем залили(клея действительно не пожалели), поэтому вода не попадёт и все будет держаться идеально.
По итогу через дня 3 вытащив телефон из кармана, товарищ обнаружил, что задняя крышка треснула.
Но так как гарантия, то хозяин телефона пошёл по гарантии, где весьма ожидаемо ему отказали в гарантии, мол физическое повреждение, хотя человек уверял, что точно не ронял и все лопнуло само(на самом деле, на стекле не было следов удара), ему предложили сделать со скидкой, по стоимости запчастей, всего лишь за 9000 рублей( стекло же оригинальное).

Подумав, хозяин телефона отказался и привёз его мне.

Приступим:

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Сам телефон, на крышке видно, что ударов не было, а стекло наоборот чуть выдавлено наружу. На фото не видно, но стекло поставили с увеличенными отверстиями под камеру, так как на родных стёклах отверстия под камеры меньше чем ободки камер и поэтому либо приходится вырывать линзы и вклеивать неоригинальные, либо ставить стекла с увеличенным отверстием, ну или как я делать под завод.

Будем срезать стекло на лазерном станке, для начала заклеиваем камеры, чтоб их не повредить случайно лазером.

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Как видно стекло ужасное, олеофобное покрытие отсутствует.

Кладём телефон на рабочую поверхность станка

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Выбираем шаблон по которому станок будет резать стекло:

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Проверяем шаблон на самом корпусе, он красным лазером будет помечать где будет резать:

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Смотрим чтоб все границы были ровные и запускаем процесс:

Получаем вот такую картину, тут куча копоти, так как клей был не заводской и при сжигании он сильно дымит:

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Не сжигается краска и клей только в особо важных местах, там где находится катушка беспроводной зарядки, антенны и шлейфа.

Теперь снимаем крышку и колечки которые находятся вокруг линз камер:

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Вот кстати на фото видно что линзы камеры являются частью корпуса, хорошо что их не спилили, а то пришлось бы повозиться.
Ниже фото где показан корпус где линзы выпилили чтоб потом в крышку вклеить новые линзы.
Красным указано место где должны быть линзы, но их удалили, синим отверстие куда вклеивают неоригинальные линзы.

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Теперь вернёмся к нашему телефону, при снятии стёкла сразу стала видна причина произвольного лопания крышки, а именно огромное количество клея, просто огромный, Толстый слой, хотя там клей должен быть нанесён очень тонким стоки, дабы избежать изгибов крышки и напряжения на ней.

Вот ближе эти толстые полосы клея:

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Поэтому хозяин телефона реально не был виноват, а виноват был неквалифицированный мастер. И как раз из-за этого и были зазоры, а не из-за гнутого корпуса, корпус в идеале был.


Далее отмываем корпус от копоти и остатков клея, получилось более-менее симпатично:

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Далее берём новое стекло, со стандартным диаметром отверстий под камеры:

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Наносим клей, по заводской технологии, как нанёс увы не покажу, так как очень долго подбирал как лучше всего наносить клей и пока не готов дать это знание в широкие массы.

Засовываем телефон в зажим и ждём пока засохнет. Через минут 20 получаем готовый результат:

Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост
Мы вам отдавали все было целое, вы сами все сломали. Или история одного iPhone 11 Ремонт телефона, Ремонт техники, Ремонт iPhone, iPhone 11, Санкт-Петербург, Ремонт Apple, Лазер, Видео, Длиннопост

Получаем идеально собранный аппарат без зазоров, с ровным слоем клея, с уверенностью что он не треснет сам по себе.
Отмываем, упаковываем, отдаём человеку и забираем 4500 рублей.

Радуемся что принесли пользу этому миру.

Вот так один сервисный центр потерял своего постоянного клиента, а клиент приобрёл понимание, что не всегда дорого значит хорошо.

Проблема современных сервисов, по моему скромному мнению состоит в том, что люди, которые не разбираются в ремонтах открывают сервиса, нанимают сотрудников, разного уровня компетенции и пытаются по максимуму заработать, не задумываясь над качеством, а по итогу вселяют недоверие в людей и люди предвзято относятся к ремонтам.

Всем компетентных мастеров. Берегите себя и свою технику!

Нахожусь в Санкт-Петербурге

VK для связи.

Показать полностью 13 2
153

В догонку к предыдущему посту про Face ID

После моего предыдущего поста мне в личку написало куча людей с проблемами Face ID, почти у все проблема как в посте, злополучное поднимите выше, опустите ниже, весь Гугл завален это проблемой. И все удивлены как же так они легко умирают, почти все случаи при попадании небольшого количества влаги и после самостоятельной замены дисплея.
Как правило, Dot projector(проектор точек) перестаёт работать из-за замыкания контактов на линзе(да-да, гребаные извращенцы из Купертино воткнули на линзу Контакты и пока аккумулятор подключён к телефону, то на проектор всегда идёт питание, а при замыкании этих контактов контроллер на самой сборке уходит в защиту отсюда и неисправность). Так что будьте аккуратны с водой(влагозащита не всегда работает) и при самостоятельном ремонте.
Ниже видео где как раз показываю на шлейфе от iPhone 11 Pro как он выходит из строя. Изначально он показывает солнышки как и должен, но после того как я тронул его пальцем и подал питание(так как на тестере постоянное питание на него не подаётся) он ушёл в защиту.

237

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max

Всех приветствую, давно меня не было. Наконец-то полностью закончил с основной деятельностью и теперь целиком могу отдать себя ремонтам, заодно как раз снова открываю мастерскую для розничных клиентов. Сегодня будет сказ о интересном ремонте, но сначала небольшое отступление.


Уважаемые товарищи, так как у меня случился небольшой завал, в связи с завершением своей основной деятельности и в связи с нехваткой времени, то у меня накопилось очень много аппаратов, и очень много сообщений от Вас.
Большая просьба всем, если Ваш аппарат находится у меня на ремонте и я с Вами не связывался, то убедительная просьба, напишите или позвоните мне, так как технику куча, а мне чужого не надо.

Может на этой фотографии кто узнаёт свой гаджет:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Был поздний осенний вечер, раздался мне звонок, голосом полным отчаянья, поведал мне один товарищ печальную историю, своего аппарата.

Был у него телефон, разработанный компанией Яблоко в Калифорнии,телефон верой и правдой служил товарищу, надежно оправдывая свою стоимость при покупке, а именно 120 тысяч российских рублей. Но так как аппарат активно использовался, то стали появляться царапины на стекле дисплея. Поговорив со своими товарищами, которые являются айтишниками и ремонтниками(читай системными администраторами в офисе прим. автора), они его уверили, что можно дисплей зашлифовать и будет лучше чем с завода, ещё раз переспросив, наш герой получил в ответ: «да ты не очкуй, я сто раз так делал».

Наш товарищ поискал в этих Ваших интернетах советов и прикупив «правильные круги и правильные шлифовальные пасты», начал починять сей гаджет.
Но будь все гладко, то вы бы сейчас не читали мою писанину.
Как говорится человек предполагает, бог располагает. Поэтому заместо идеального дисплея на выходе получился матовый, зацарапанный вусмерть дисплей.
Товарищ уж очень удивился, спросил у своих товарищей, мол как так, Вы же говорили, что так уже делали, на что получил ответ, да ты мол неправильно обороты выставил, полировочная паста была плохая, вообще сам виноват. Почесав голову наш товарищ подумал и полез искать сервисы, чтоб отдельно стекло поменяли, так как дисплей стоит как шасси от самолета ТУ-154.

Товарищ нашёл сервис, который на выезде поменяет стекло, всего лишь за 1500 рублей и 30 минут(что вообще нереально), но так как про выездников-разводил наш товарищ был в курсе, он полез искать на них отзывы и негатива не нашёл, так как выездники стали умнее. Они берут название реально существующей компании, у которой есть стационарная точка, и просто полностью копируют название, стилистику и прочее. Люди ищут информацию и находят реальный сервис с хорошими отзывами( правда потом на этот сервис вываливается куча негатива и сервис закрывается, а выездники копируют другой сервис). И вот увидев, что это реальный сервис, а не лохотрон, Кирилл(так зовут нашего товарища), вызвал «инженера» и стал ждать. Но по итогу приехавший «инженер» стал говорить, что тут стекло не поменяем, падение очень сильное было и перебило шлейфа, поэтому надо менять дисплей, а это 39400 дисплей+2000 работа, Кирилл был очень удивлён и решил отказаться от ремонта, на что разводила потребовал 5000 за диагностику, но охрана просто вывела нерадивого ремонтника из офиса, после ухода разводилы, Кирилл включил телефон и увидел, что на дисплее появилось чёрное пятно и зелёная полоса(напоследок, поняв, что денег не срубить, выездник убил дисплей).
Погоревав, Кирилл понял, что опыт сын ошибок трудных и он просто за дорого купил опыт. Было принято решение, походить с таким дисплеем пару недель, а там и деньги на замену дисплея буду, с этой мыслью наш товарищ пошёл обзванивать сервиса, главное для него было, чтоб все сделали качественно и с оригинальными запчастями.

Небольшой оффтоп, на такие телефоны есть дисплеи разного качества копия TFT, копия OLED( есть твёрдый и мягкий OLED), так же есть оригиналы их три вида: оригинал переклеенный(менялось разбитое стекло), оригинал новый(их через заднюю дверь фабрики выносят или через авторизацию так же через заднюю дверь) и оригинал снятый(могут быть новые, могут быть с царапинами, новые либо на фабриках снимают, либо с аппаратов, которые покупают на контракте и разбирают на продажу).


Кирилл хотел либо новый оригинал, либо снятик.

В одной конторе, которая имеет очень хороший антураж, страницу в соцсетях и кучу положительных отзывов, ему предложили новый дисплей за 23990, что в принципе более-менее адекватный ценник для больших контор, но можно и дешевле(Я последний раз оригинал 100% в районе 18 тысяч рублей).

По итогу после замены дисплея, у телефона перестал работать Face ID, ошибку не выдаёт но зарегистрировать лицо не может( пишет поднимите выше, опустите ниже), очень распространённая проблема(делал одному пикабушнику iPhone X у него потом тоже такая проблема возникла, по итогу поменял плату. Павел, если читаете, привет). В том сервисе сказали, что аппарат был копанный и поэтому это не их вина.
Вот он и решил обратиться ко мне, а мне как раз недавно приехал программатор на Face ID, поэтому я решился взяться, запросил 14 дней(очень сложно позиционировать сам датчик, поэтому времени взял с запасом) и все будет хорошо.

Аппарат получили, начинаем. Вот так аппарат пишет при попытке зарегистрировать лицо:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Разбираем аппарат и смотрим внутрь, нас интересует сборка обведённая красным, это модуль инфракрасной камеры, камеры фронтальной и проектора точек(проектор наносит точки на лицо, а ИК камера считывает эти точки):

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Внутри состояние телефона просто ужасное, все в грязи, аккумулятор снимался зачем-то. Дисплей с термоскотчем, в месте где припаивается шлейф дисплея(дисплей, либо кустарно переклеен, либо был залитый и шлейф паяли). Кирилл был очень удивлён, обещали же новый, но увы не срослось.


Вытаскиваем сборку камер и датчик и смотрим:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост
Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

А вот сзади и нашлась причина снятия аккумулятора и неисправности проектора точек. Очень похоже, что при замене дисплея убили фронтальную камеру и ее поменяли, а рядом с камерой как раз и находится проектор точек, вот при замене камеры скорее всего и умер проектор, проверим наши догадки. Если бы я знал как кусок отпиленной металлической пластины слева мне потом доставит трудностей.


Подключаем проектор точек к тестеру и смотрим:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Проектор(розовая линза справа) не работает. Программатор даёт ошибку, что проектор FUSED, то есть в режиме защиты, этому свидетельствуют перечеркнутые крестами круги и надписи на китайском(может эльфийском, не особо разбираюсь).

Будем считывать прошивку родной микросхемы еепром с датчика и записывать его в новый шлейф.

Зажимаем сборку в держатель и снимаем родной шлейф:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост
Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Вот он, линза остаётся в корпусе сборки, далее мы работаем только со шлейфом. Берём перезаписываем дынные на новый шлейф, забыл сфотать процесс записи, поэтому держите фото нового шлейфа:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Теперь необходимо провести определённые манипуляции на самом блоке проектора, надо заменить ключ около еепрома, заменить его на перемычку, дабы питание на еепром всегда было.

Еепром большой и чёрный, обведён красным, под ним ключ:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Желтый блок это как раз сами излучатели, которые проецируют точки.

Следом скалываем ключ и заменяем его перемычкой:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост
Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Далее мы отпаиваем сам блок проектора со старого шлейфа:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Далее засовываем проектор в платформу, накрываем трафаретом и накатываем шары:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост
Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Все это дело припаиваем на новый шлейф и проверяем:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Теперь заместо крестиков видим солнышки и китайские письмена сообщают нам что все работает штатно. Далее самое сложно, поставить проектор ровно в линзу и отцентровать, дабы точки ложились ровно на лицо. На это у меня ушло 5 дней, по итогу ничего не вышло, так как до этого менялась камера и металлическая пластина сзади датчика была вырезана, поэтому никак не мог отцентровать.
Поэтому было принято волевое решение взять новую сборку камер, вставить в неё родную инфракрасную камеру и новый шлейф дот проектора, так как в новой сборке весь металл на месте и проблем с центровкой не будет. С неродной ИК камерой или неродным датчиком точек телефон будет выдавать ошибку Face ID, поэтому их и надо переставлять.
Вот такая ошибка:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Берём новый шлейф и готовимся перекидывать дот проектор, вытаскиваем родной и ставим наш прошитый шлейф:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост
Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Все отцентровали, дальше отрезаем часть металла, и вставляем ик камеру:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Засовываем камеру и завариваем точечной сваркой сам металл:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Теперь все это дело собираем и проверяем, морду добавил, разблокировка работает:

Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост
Повесть о потерянных деньгах и времени. Или история о выездниках и красивых сервисах. Судьба одного iPhone XS Max Ремонт техники, Ремонт iPhone, Ремонт Apple, Санкт-Петербург, Ремонт телефона, Пайка, Face id, Длиннопост

Телефон весь отмываем внутри, убираем скотч, все изолируем, проклеиваем проклейкой дисплей и выдаём человеку, модуль менять финансово нецелесообразно, так как «новый» модуль работает корректно.


Теперь небольшой вывод, если ценник ремонта очень сильно отличается от среднерыночного и обещают сделать прям при Вас, то это повод задуматься, на выезде сейчас на новых айфонах даже дисплей с аккумулятором не поменяешь, они привязаны и будут выдавать ошибку.
Но в тот же момент если ценник ремонта достаточно дороже среднерыночного и обещают супер качество, то это тоже не гарантирует того, что Вам за оверпрайс не втюхают второсортные запчасти и сделают все качественно.
Большие сервиса с дорогим антуражем требуют много затрат на обслуживание их жизнедеятельности и они частенько завышают ценник.


Поэтому будьте внимательны, берегите себя и свои аппараты.


Просьба, всем чьи аппараты лежат у меня или тех у кого со мной есть какие-то нерешенные вопросы или просто кто не дождался ответа, напишите мне. Ссылка ниже

Нахожусь в городе Санкт-Петербург.

Vk для связи

Показать полностью 22
594

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X

Всем доброго дня. На связи очередной пост про ремонты после других ремонтников. Дело было месяц-полтора назад. Когда все было закрыто и ремонт устройств был проблематичен.

Как раз сейчас почти раскидался с долгими ремонтами. Часть подвисший аппаратов уже отправил. Часть в ближайшие дни отправляю.
Пока готовил аппараты к отправке наткнулся на старую накладную с транспортной компании, она освежила мои воспоминания и все равно не мог уснуть, поэтому решил запилить пост.

Имеем телефон: Xiaomi Mi 5X. (Опять фотография из интернета) Прибыл из солнечного города Салехард, где успел походить по рукам ремонтников и после 7 ремонтов оказался у меня. Если хозяин читает этот пост, то его телефон в телевизоре.

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Проблема такова: телефон начал в произвольные моменты выключаться, момент выключения был не зависим от нагрузки, температуры и прочих прелестей. Просто в любые произвольные моменты выключался. Со временем это начало проявляться чаще и телефон был отправлен в один из сервисов Салехарда.

В сервисном центре после длительной диагностики вынесли вердикт неисправность процессора, а так же надо заменить аккумулятор, так как со временем он износился. Ценник был озвучен достаточно весомый и человек решил взять время на подумать. Потом решил отказаться так, как в другом сервисе предложили ценник дешевле. Заплатил за диагностику, забрал устройство, а оно не включается(все это объяснили, мол, устройство сначала выключалось нечасто, потом чаще и чаще, а теперь вообще выключились, во всем виноват окаянный процессор), хозяин телефона согласился с их позицией и ушёл с телефоном.
Во втором сервисе где предложили дешевле, также не смогли сделать телефон, выдали с диагнозом смерть оперативной памяти.

В других сервисах, да и у просто частных ремонтников диагнозы разнились(самый близкий диагноз к реальному был замыкание процессора, на нескольких конденсаторах у процессора замыкание), никто так и не сделал его, предложили менять плату. На это хозяин готов не был так, как была куча важной информации на телефоне. В конечном итоге заплатив за 4 диагностики и не добившись результата, аппарат был отправлен ко мне.

Вскрываем и смотрим(imei закрасил):

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Сразу смущает непонятная точка на аккумуляторе.

Глянем чуть ближе:

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Так это у нас отверстие которое не предусмотрено производителем оборудования. В простонародье дырка. Внутри куча грязи и пыли, отверстие старое. Значит ремонтники не могли повредить аккумулятор. Вариантов появления данного отверстия несколько: попала пыль, грязь, песок и во время зарядки просто продавило аккумулятор.(При зарядке аккумулятор чуть увеличивается и при увеличении начинает давить на пыль/грязь/песок который находится между аккумулятором и задней крышкой. Также возможна комбинация падения+пыль/грязь/песок(от удара пробило аккумулятор). Чрезмерное давление на заднюю крышку телефона.

Сразу подкидываем телефон к лабораторному блоку питания и смотри, а судя по показателям не грузится процессор. Скидываем плату и приступаем к диагностике.

Самое первое диагностическое оборудование ремонтника- это глаза, микроскоп и мультиметр.
Берём глаза и мультиметр в руки и прозваниваем конденсаторы по шинам процессора. И находим конденсатор, который звонится накоротко. И он меня очень насторожил.

Внимательней приглядимся:

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Теперь на него взглянем с другой стороны:

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост
О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Знакомьтесь- это так называемая «закладка», намеренное внесение конструктивных изменений в конструкцию телефона, дабы сделать ремонт затруднительным или невозможным, обычно ставится в аппараты очень плохих клиентов или в аппараты которые отказываются ремонтировать. И эта закладка очень хорошо со своей задачей справилась так, как в родном городе её никто так и не заметил.

Это перемычка на конденсаторе, у конденсатора один контакт на шине питания, другой на земле. Вот из-за этой перемычки процессор и не грузился, так как линия питания была замкнута на землю.

Убираем перемычку:

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Следом проверяем телефон, вставляем симку, проверяем связь.

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Но увы, телефон не видит сим-карту. Тут все намного проще, просто умер контроллер питания, когда ремонтники пытались греть процессор(скорее всего ремонтники думали, что процессор отбит и грели его), грели и контроллер питания(вот он и решил сдохнуть).


Берём скидываем контроллер, сразу убираем лишний припой и подготавливаем площадку к монтажу нового контроллера:

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Но тут небольшая проблема, данных контроллеров нигде в городе не осталось, заказываем и ждём(удивительно, так как раньше эти контроллеры везде продавались).

Дождались, монтируем новый контроллер(судя по всему контроллер снятый, так как часть кода с корпуса микросхемы спилена):

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Отмываем все это дело, втыкаем симку и проверяем:

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Теперь меняем аккумулятор, вкручиваем винты, которых не было и собираем все в корпус:

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Отмываем заднюю крышку:

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Вот инородное тело, которое пробило аккумулятор, а теперь его нет, остался только след:

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Полностью собираем, финально проверяем пару дней. Хозяин радуется, что данные удалось сохранить.
И идём в транспортную компанию отправлять обратно

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X Санкт-Петербург, Ремонт, Xiaomi, Пайка, Ремонт телефона, Ремонт техники, Обман, Длиннопост

Теперь объясню в чем суть обмана.
У телефона изначально проблема была в аккумуляторе. В произвольный момент времени дырка в аккумуляторе касалась корпуса и происходило замыкание. Аппарат выключался и перезагружался. Просто надо было поменять аккумулятор, но ушлые ремонтёры решили поиметь побольше денег и сказали, что проблема в процессоре, а когда человек отказался, то решили поставить перемычку так, как в Салехарде мало толковых ремонтников и вряд ли эту перемычку кто найдёт. В конце-концов человек мог вернуться к ним и они бы убрали перемычку и взяли бы кучу денег. А у других ремонтников не получилось его поднять.

Только один ремонтник был рядом с точным диагнозом, но увы. Он посчитал, что процессор замкнут так, как на конденсаторах короткое замыкание(в режиме диодной прозвонки мультиметр пищал), но только на одном конденсаторе было короткое замыкание, а на остальных конденсаторах было все в порядке(низкое сопротивление шин процессора относительно земли это нормально, оно там и должно быть низкое).

Хозяин был очень расстроен таким отношением сервиса. Ведь благодаря их стараниям процессор все же мог умереть.

Вот так вот казалось бы обычная замена аккумулятора вылилась в нечто большее и дорогое.

Всем честных и компетентных ремонтников.
Берегите себя и свои гаджеты.


Нахожусь в г. Санкт-Петербург

По вопросам:
Vk для связи

Показать полностью 14
80

О долгих ремонтах, человеческом терпении и честности пост. Или история одного айфона. Осторожно очень длиннопост

О долгих ремонтах, человеческом терпении и честности пост. Или история одного айфона. Осторожно очень длиннопост Ремонт, Ремонт Apple, Ремонт техники, Санкт-Петербург, Честность, Ремонт iPhone, Ремонт телефона, Пайка, Длиннопост

UPD: Один абзац потерял.

В итоге с этим аппаратом имеем: потрачено более 2 месяцев времени, заработал с ремонта -4500 рублей(да это минус, я не заработал, а наооборот потратил деньги, в этот минус вошли расходы на запчасти, расходы на другой телефон(так как в изначальном виде аппарат я вернуть не мог(он уже не хотел ни в какую оживать), да и уже сказал что все готово и получил оплату)), но сдержал своё слово, сделал аппарат и не запятнал свою репутацию.

По всем вопросам: страница ВК

Показать полностью 1
Отличная работа, все прочитано!
