Самый первый запуск с тестовым шаблоном из интернета
Первое, что нас, конечно-же, интересует - а что такой станок вообще может?
Ответ на этот вопрос зависит, в первую очередь, от мощности лазерной "головы". Головы бывают разной оптической мощности: 1.2w, 5.5w, 10w, 15w, 20w и т.д. У меня имеется модуль LU2-10A на 10w оптической мощности (так заявлено производителем).

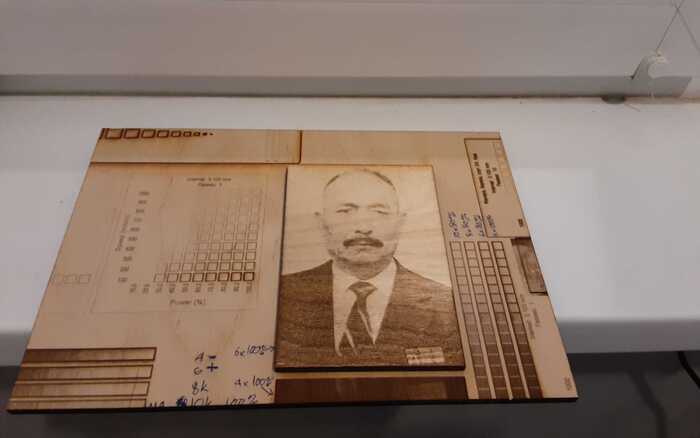

Результаты тестов по березовой фанерке 6мм
Для начала я взял березовую фанеру 6мм и прогнал на ней несколько стандартных тестов из программы LaserGRBL. На фото выше видны некоторые из них, в частности слишком слабый тест на резку (много квадратиков), стандартный тест цветовой гаммы (полоски справа), собственный шаблон на 16 цветов (8bit grayscaled - на доске слева внизу).
После того, как подобрал скорости реза и выжигания оттенков попробовал выжечь фото. Картинка практически без подготовки - просто выкрутил контраст/яркость. Оригинальный размер 9х13 см, на выходе он-же.

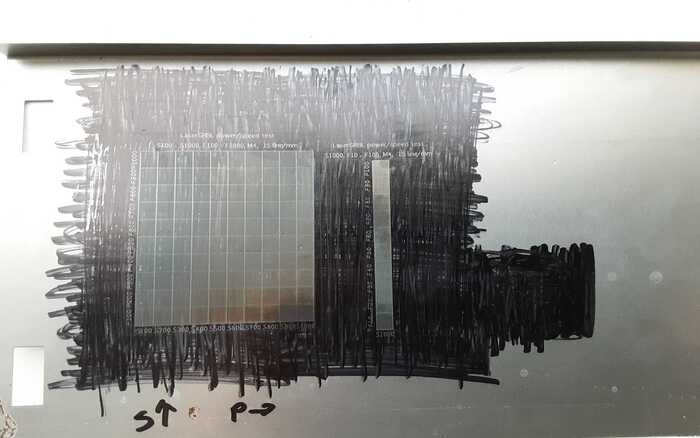

Тест по стальке от одноразового мангала из пятерки
Наигравшись с фанерой я сгонял в "пятерку" и купил одноразовый мангал. Толщину не мерял - она для наших тестов не важна - я не рассчитываю этой головой резать металлы, а вот рисунок нанести очень даже пригодится.
Обезжирив поверхность выкрасил ее черным маркером, чтобы луч меньше отражался и прогнал два теста. После прожига тестов стер маркер тем-же растворителем, которым обезжиривал поверхность.

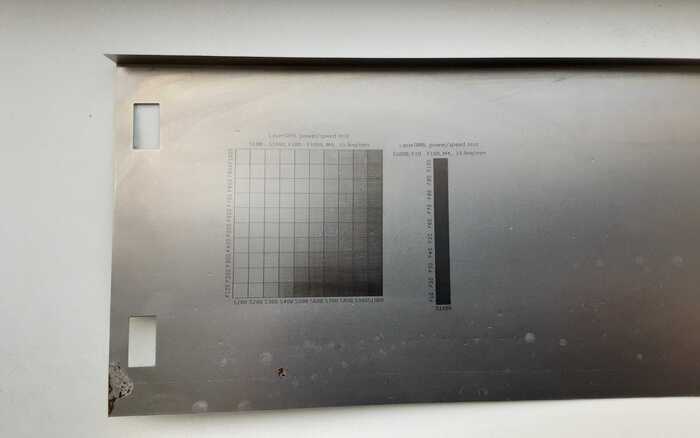

Результат гравировки по стальке от мангала
Слева - тест с переменной мощностью луча и скорости: по горизонтали мощность луча от 10% до 100%, по вертикали скорость движения головы от 100мм/мин до 1000мм/мин. Разрешение прожига - 15пикс на мм.
Справа - полная мощность при скорости от 10мм/мин до 100мм/мин. Разрешение прожига - 15пикс на мм. В этом тесте нижний квадрат получился прям черный-черный #000000. Надписи все читаются идеально, при том что они действительно мелкие - высота тестов вместе с надписями всего 5 см, какого размера получился шрифт я не знаю но на моих фотках на тапок он читается гораздо хуже, чем есть на самом деле.

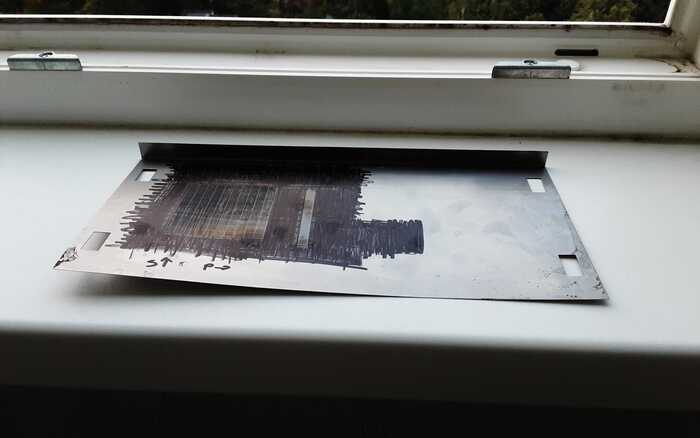

Стальку выгнуло температурой
При гравировке тонкого металла нужно учитывать эффекты от неравномерного нагрева - изначально ровную стенку мангала заметно выгнуло. А это значит, что что-бы фокус луча не "гулял" в процессе гравировки, заготовку надо хорошо крепить к столику.
Гравировка стальки - без проблем, вплоть до черного #000000. Резать ее я бы даже не пытался с такой мощностью лазера.
Резка березовой фанеры 6мм за один проход при мощности 90% и скорости 100мм/мин. Вырезанное даже не приходится выдавливать - само выпадает. Гравировка по дереву, соответственно, без каких либо проблем, а при наличии навыков обработки фото можно даже фотки выжигать - пятно фокуса достаточно маленькое и его продолговатость на "отпечатке" не заметна.
Процесс прожига теста по стальке
Привет всем интересующимся!
Вот и сбылась моя маленькая мечта - я обзавелся станочком для лазерной гравировки и резки ORTUR LASER MASTER 2 S2 с лазерным модулем LU2-10A на 10w оптической мощности.
Немного про лазерные модули - они есть разной оптической мощности: 1.2w, 5.5w, 10w, 15w, 20w и т.д. Я выбрал модуль на 10w исходя из соотношения цена-мощность и того факта, что это мой первый лазер - это не слишком дорого и при этом должно хватить на резку сосновой доски 2см и гравировку металлов. Обрабатывать таким лазером можно различные материалы: дерево, акрил, кожа, ткань, металл, керамика и многое другое.
В этом посте покажу процесс его сборки, а дальше, если вам будет интересно (о чем я узнаю по плюсам к этому посту), заведу серию, в которой буду выкладывать различные эксперименты с ним.
Итак, погнали
Распаковка

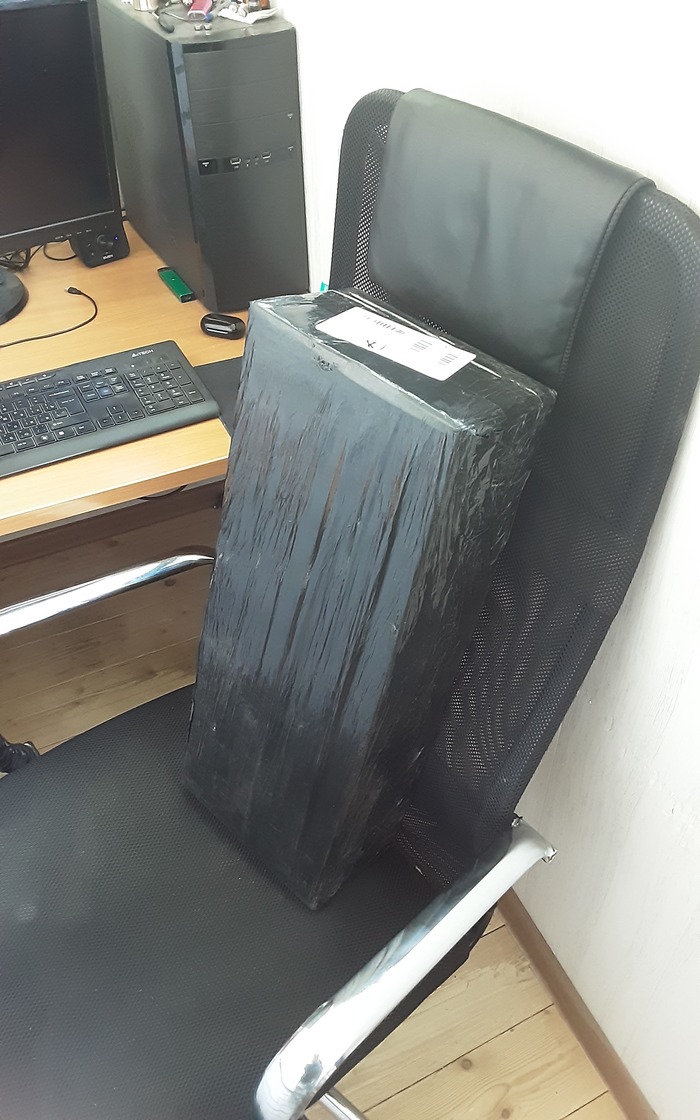

Упаковка станка
Коробка со столиком
Коробки со станком и столиком
Отдельно про ячеистый столик - он нужен для того, чтобы лазерный луч после прорезания материала имел расстояние для расфокусировки. Так мы будем резать материал, но не будем резать стол/верстак под ним. Стстоит из рамы, алюминиевых полос, из которых набраны ячейки, и стальной подложки, дополнительно защищающей верстак от лазера.

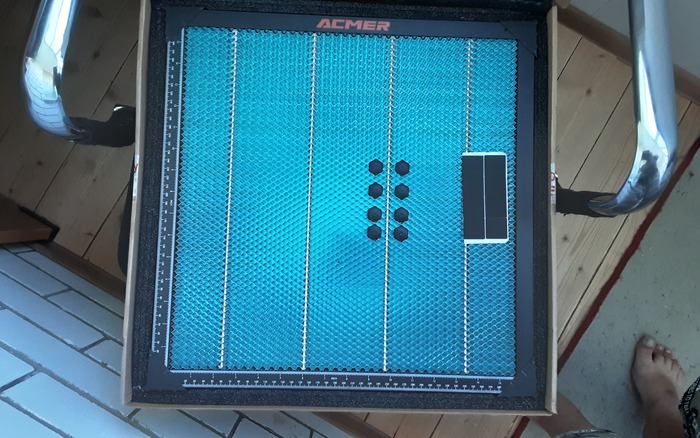

Ячеистый стол

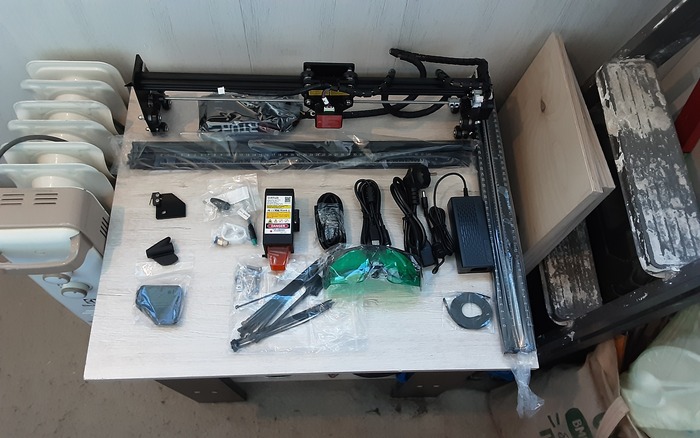

Детали станка
Сборка

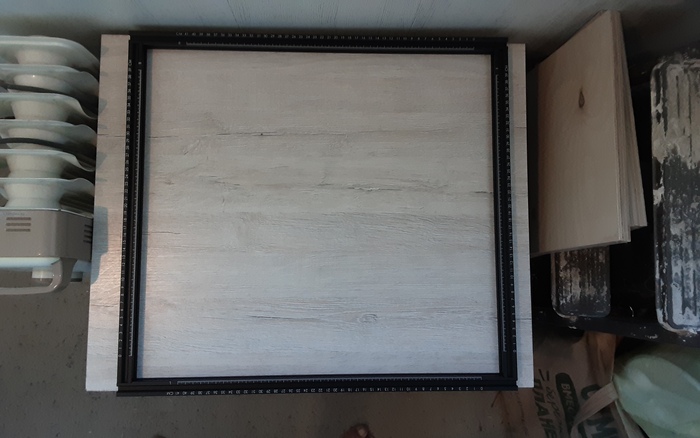

Рама собирается из направляющих на 4 винта

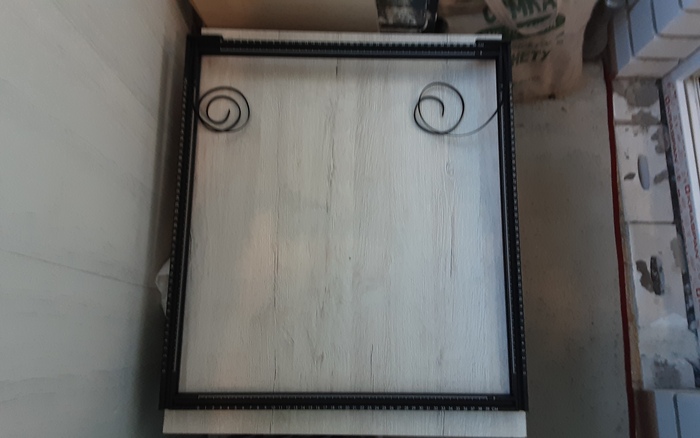

Крепим задние ножки и приводные ремни для оси X (front-back)
Устанавливаем направляющую оси Y (left-right) и надеваем приводные ремни на вал привода

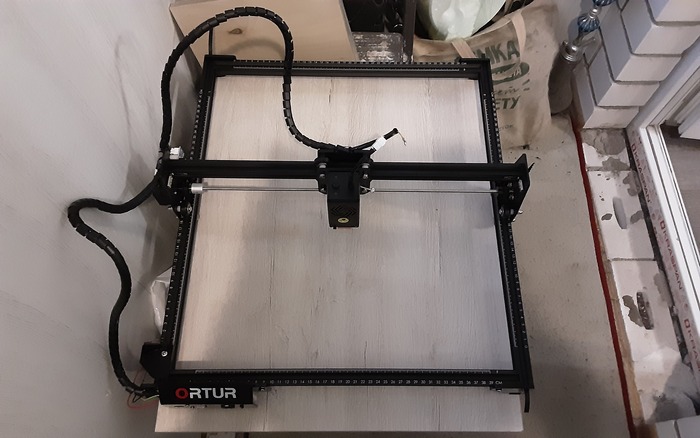

Натянул и зафиксировал приводные ремни, поставил блок управления и подключил датчик переднего края
Поставил и подключил "голову" - лазерный модуль

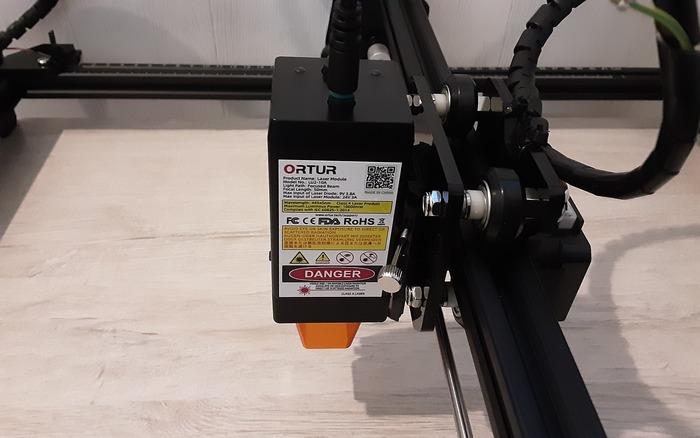

"Голова" на 10w оптической мощности

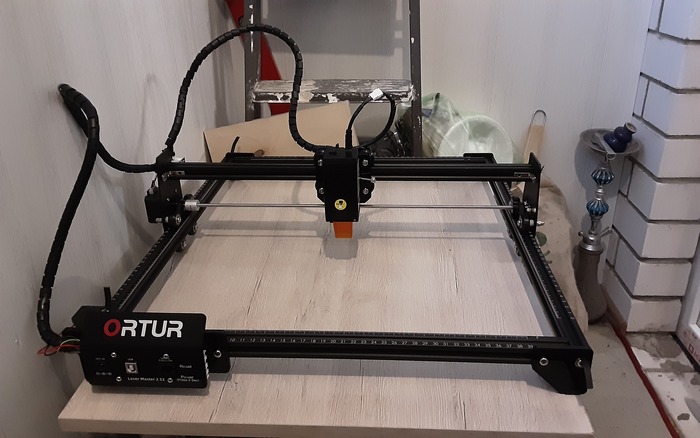

Станок в сборе, с ячеистым столиком
Бонус - немного работы станка во время первого запуска с тестовым шаблоном
При работе по фанере довольно много дыма - после тестового пуска весь балкон провонялся как коптильня :) Надо вытяжку придумать первым делом :)
