Моё очередное устройство⁠⁠

Привет Пикабу, давно я тут ничего не публиковал, вот, выдалась свободная минутка и желание поделится тем, чем занимался последние месяца три(а может и больше).

В этом проекте я разрабатывал:

0) Схему

1) Плату(PCB);

2) Прошивку для ATmega328(Arduino Nano);

3) Кроссплатформенная программа для Windows или Linux;

4) Возможность моделирования как работы устройства(моторы там, датчики) так и прошивки в Proteus 8. Ведь проект "веду" удалённо, и нету возможности соприкасаться со всеми железками, что есть у заказчика.

Что делает этот программно-аппаратный копмлекс? Управляет двумя 3-4 кВт асинхронными моторами(само собой при помощи частотных преобразователей), визуализирует параметры работы моторов для принятия человеком решений и понимания работы системы.

Скрины:
Моё очередное устройство Techn0man1ac, Электроника, Arduino, Разработка, Видео, Длиннопост
Моё очередное устройство Techn0man1ac, Электроника, Arduino, Разработка, Видео, Длиннопост

Вид платы без деталей.

Моё очередное устройство Techn0man1ac, Электроника, Arduino, Разработка, Видео, Длиннопост

А тут плата со стороны компонентов, видны оптроны, USB-UART конвертор и CPU.

Моё очередное устройство Techn0man1ac, Электроника, Arduino, Разработка, Видео, Длиннопост

На плате красуется мой логотип.

Моё очередное устройство Techn0man1ac, Электроника, Arduino, Разработка, Видео, Длиннопост

И даже под процессором.

Что ещё не сделал?
0) Надо начать вводить версионность платы(написать шелкографией на плате), так как исходники прошивки для микроконтроллера уже имеют V0.3, в отличии от V0.1 я изменил немного протокол, исправил мелкие баги;
1) Сделать версионность в программе для PC;
2) Заполнить свободное место(где сейчас мой логотип) аналоговой частью, в лице операционного усилителя + его обвязка для нужного режима работы;
3) В будущем перевести на STM32 и аппаратный USB;
∞) Допиливать, придумывать новые функции, дать этому проекту эволюционировать в что-то больше, и развиваться вместе с ним.

Само собой все подробности раскрыть не могу по проекту, но это интересный опыт, пишыте в комментариях Вашы мысли, буду по мере возможностей отвечать.

Показать полностью 5
[моё] Techn0man1ac Электроника Arduino Разработка Видео Длиннопост
68
Эмоции
8
techn0man1ac
techn0man1ac
2 года назад

Будущее технологий???⁠⁠

Мои мысли по этому поводу

[моё] Технологии Будущее Видео Techn0man1ac
11
Эмоции
25
techn0man1ac
techn0man1ac
2 года назад
SpaceX

Симулятор стыковки с МКС от SpaceX⁠⁠

ISS Docking Simulator

[моё] Techn0man1ac SpaceX Симулятор МКС Видео
14
Эмоции
Партнёрский материал Реклама
specials
specials

Тюмень — Новый Уренгой. Дальше вертолетом до Мессояхи⁠⁠

Тюмень — Новый Уренгой. Дальше вертолетом до Мессояхи Север, Ямал

«По-другому никак не добраться, по крайней мере летом. На весь путь ушли почти сутки: Ямал встретил нас дождливой и ветреной погодой, вертолет задержали. Погода в этих местах суровая. Круглый год не прекращаются сильные ветра. Летом они спасают от мошек и комаров, а зимой делают здешние морозы под -50° С испытанием даже для экстремалов! Бррр. Поводов влюбиться в эту землю — столько же, сколько звезд над Гыданской тундрой долгой полярной ночью. Работать в Арктике и не стать романтиком не получится».

Читать полностью

Север Ямал
55
techn0man1ac
techn0man1ac
2 года назад
Arduino & Pi

Из WinApp в Proteus 8⁠⁠

При помощи 2-х переходников USB-UART завёл данные из своей, самописной программы под Windows в программу Proteus 8, и теперь могу моделировать процессы там, тыкая кнопочки тут.

[моё] Techn0man1ac Windows Arduino Видео
23
Эмоции
8
techn0man1ac
techn0man1ac
2 года назад

Теперь точно не переломается провод⁠⁠

А если так что-то ещё переломается - в мусорку!

Теперь точно не переломается провод Techn0man1ac, Наушники, Ремонт, Термоусадка, Термоклей, Длиннопост

Использовал элитную термоусадку, с термоклеем.

Теперь точно не переломается провод Techn0man1ac, Наушники, Ремонт, Термоусадка, Термоклей, Длиннопост
Показать полностью 2
[моё] Techn0man1ac Наушники Ремонт Термоусадка Термоклей Длиннопост
42
Эмоции
48
techn0man1ac
techn0man1ac
2 года назад
TECHNO BROTHER

Когда нет зарядки, но очень хочется⁠⁠

... зарядить фитнес-браслет

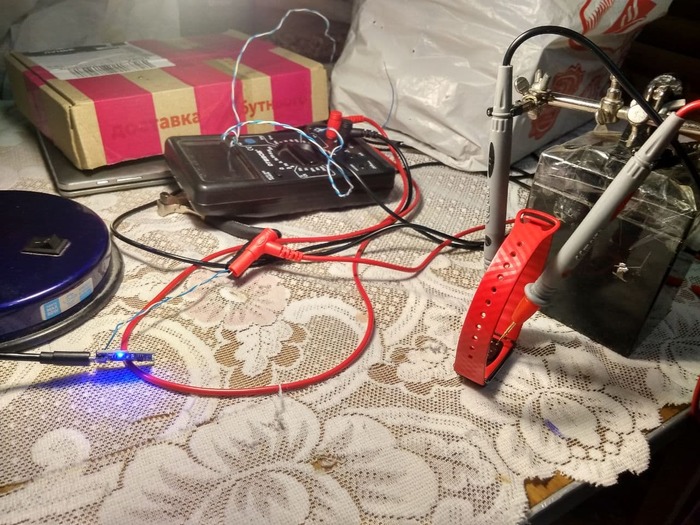

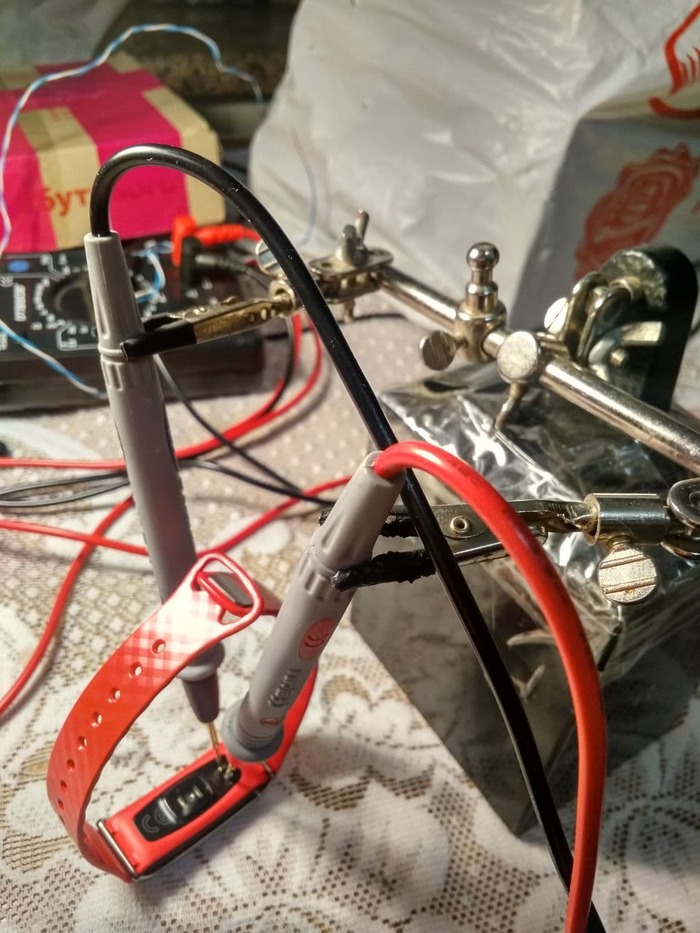

Использовал щупы от мультиметра и радиолюбительский держатель для плат "третья рука".

Когда нет зарядки, но очень хочется Techn0man1ac, Huawei, Зарядка, Радиолюбители, Видео, Длиннопост

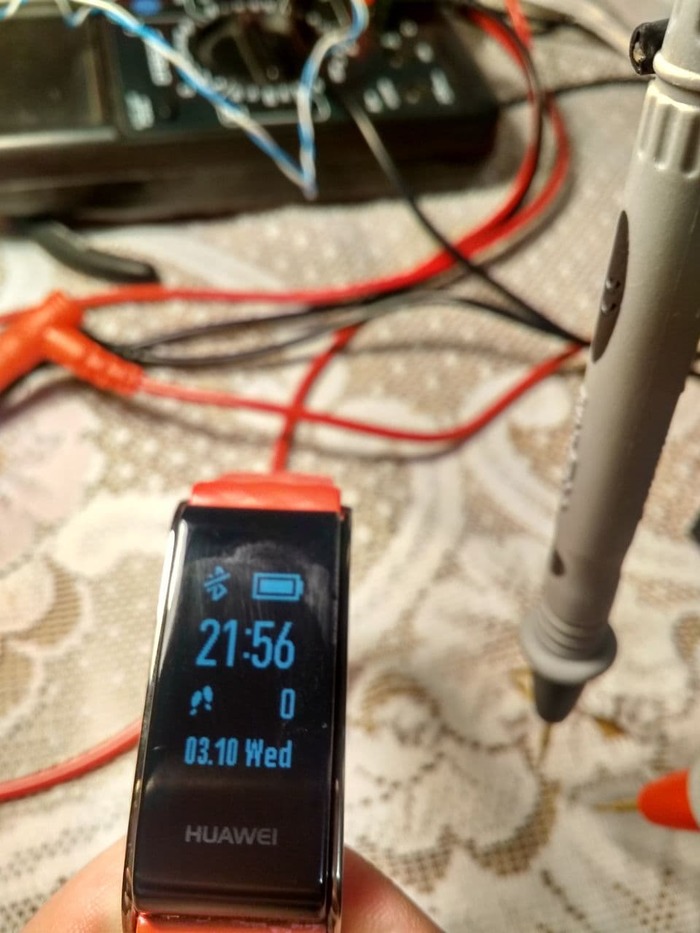

5В беру от USB кабеля, не обращайте внимания что кабель подключен к модулю зарядки литиевых аккумуляторов, я его использовал только как штекер microUSB, провода там подключены к выводам "+" и "-", то есть - дублирование напряжения от microUSB.

Когда нет зарядки, но очень хочется Techn0man1ac, Huawei, Зарядка, Радиолюбители, Видео, Длиннопост
Когда нет зарядки, но очень хочется Techn0man1ac, Huawei, Зарядка, Радиолюбители, Видео, Длиннопост
Когда нет зарядки, но очень хочется Techn0man1ac, Huawei, Зарядка, Радиолюбители, Видео, Длиннопост
Показать полностью 4
[моё] Techn0man1ac Huawei Зарядка Радиолюбители Видео Длиннопост
16
Эмоции
10
techn0man1ac
techn0man1ac
5 лет назад
TECHNO BROTHER

Сколько зимой вырабатывает 10 Вт "солнечная зарядка"?⁠⁠

Ждал несколько недель солнца, и так и нормального не дождался. Решил запилить видос хотя бы на том что было.

[моё] Techn0man1ac Солнечное зарядное Зарядка Зима Гаджеты Видео
6
59
techn0man1ac
techn0man1ac
5 лет назад
Arduino & Pi

Над чем сейчас работаю⁠⁠

Кодю в Arduino IDE:

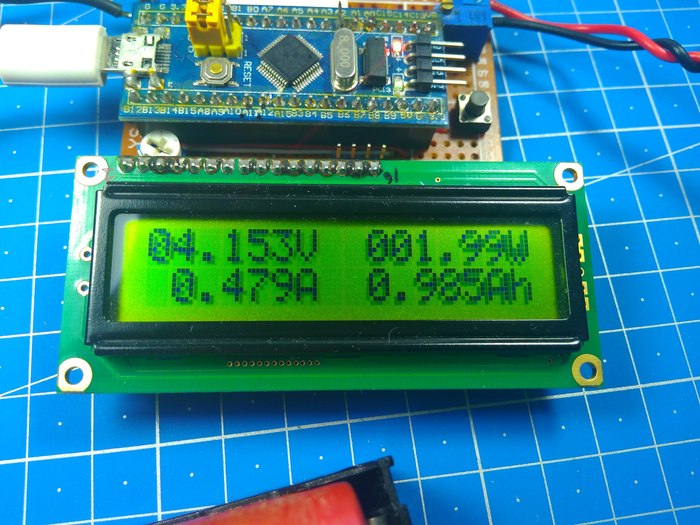

Над чем сейчас работаю Arduino, Techn0man1ac, Ваттметр, Видео, Длиннопост
