Суть: прошу помощи в поиске принципиальной схемы pixelkit. Дальше расскажу историю.

Один мой хороший друг принёс мне вот такого красавца и спросил, смогу ли я сделать для него переходник для подключения к ПК. На мой резонный вопрос "нахера?" он ответил мне, что просто хочет, чтобы девайс был функциональным. Приобретён он был без комплекта, так что об ультразвуковых фичах разговора не было, нужно чтобы просто кнопочки нажимались. "Ну ок, i think i kno de wae", – ответил я

Даже AVGN говорил, что "нахер нужна эта перчатка, если есть нормальный контроллер".

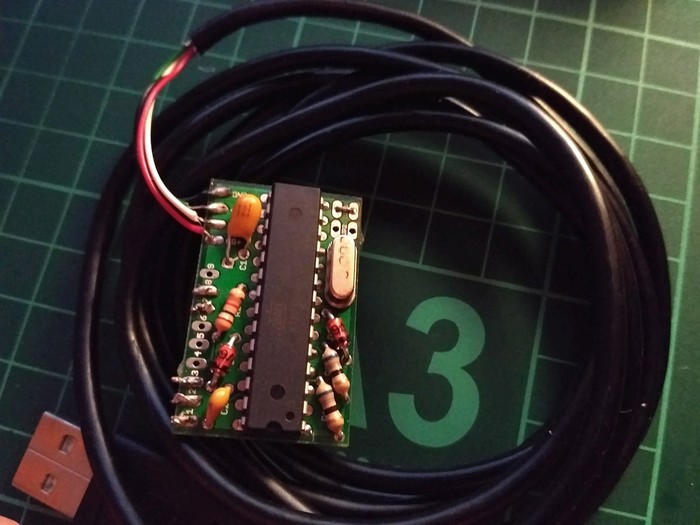

Примерно лет 10 назад одни ребята сделали на контроллере ATmega8 специальный адаптер для старых контроллеров, а ещё один мой хороший друг @Kecyke приобрёл у них авторскую версию, которую потом отдал мне за ненадобностью.

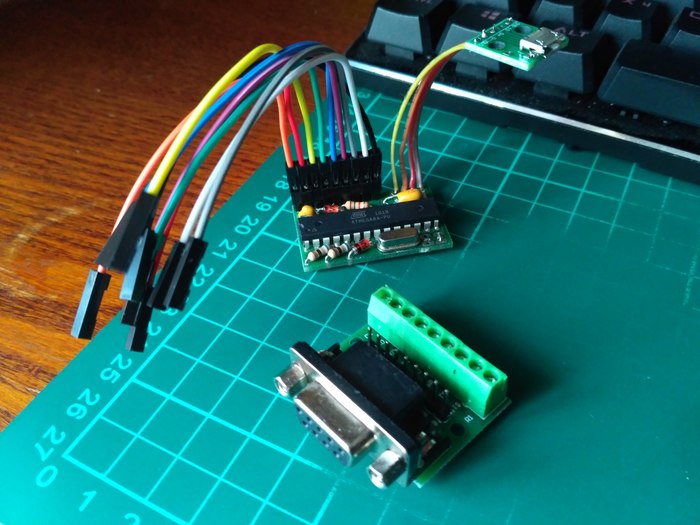

И конечно я решил, что это идеальная возможность его применить. Через боль и страдания (из-за собственной криворукости) привёл эту платку в удобный вид с микроюсб и пин-разъёмами.

Но вот только сейчас я понял, что не знаю, что к чему подключать. У меня есть распиновка перчатки, но я понятия не имею, в каком порядке идут эти 9 выходов на пиксельките. Единственная статья, которую я смог нагуглить, содержит схему в нечитаемом разрешении.

Столкнулся я с такой задачей , нужно изготовить модель силовой перчатки для Nintendo. Естественно муляж, но выглядел чтобы он натурально. Первое что я попробовал сделать Пойти на ибей и посмотреть сколько стоит такая перчатка, может не заморачиваться и купить. Но девайс коллекционный , гиковский и стоит прилично, а нужен всего на один раз для образа. Вариант с покупкой отпал. Пошел искать 3D модель для того чтобы напечатать на принтере. Модель нашел хоть и перчатка не целиком а только органы управления, но это не проблема можно взять любую перчатку и уже будет похоже, но и тут сорвалось напечатать такую как мне сказали будет 2-3 К. Придется делать самому из бумаги. Я собственно за советом. Подскажите чем сможете
