Структура Qidi Q2. Разборка. Часть 1
1. Зашивка (выяснил почему у меня торчало боковое стекло)
Я разобрал Qidi Q2 полностью и могу описать его устройство.
Т.к. этот 3д принтер представляет из себя куб с закрытой областью печати, то зашивка состоит из стен и верхней крышки, что весьма логично.
Далее по очередности разборки принтера.
Первым делом снял дверь и верхнюю крышку. Они стеклянные.

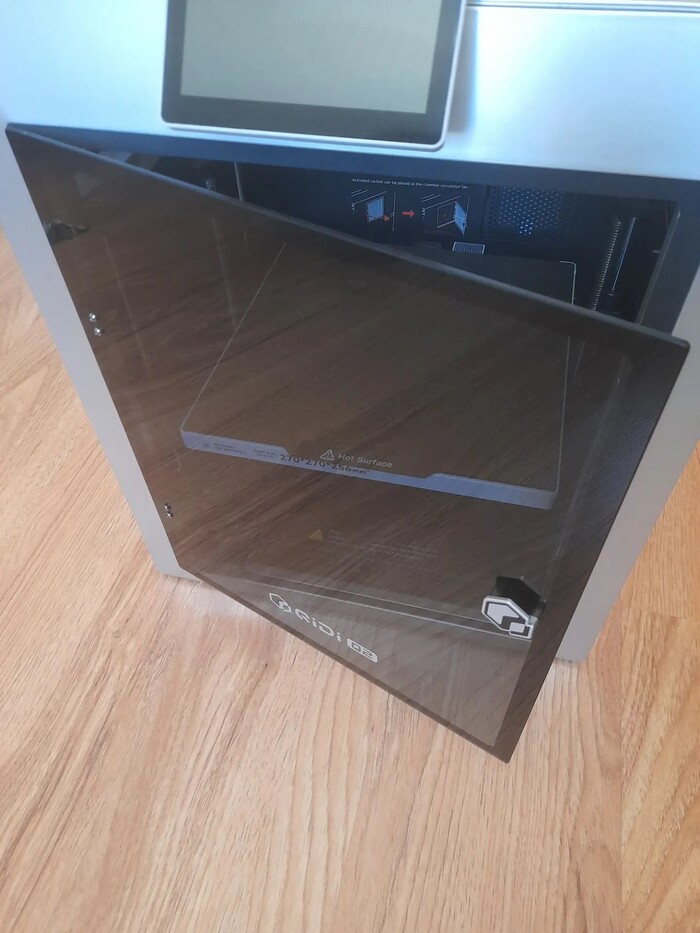

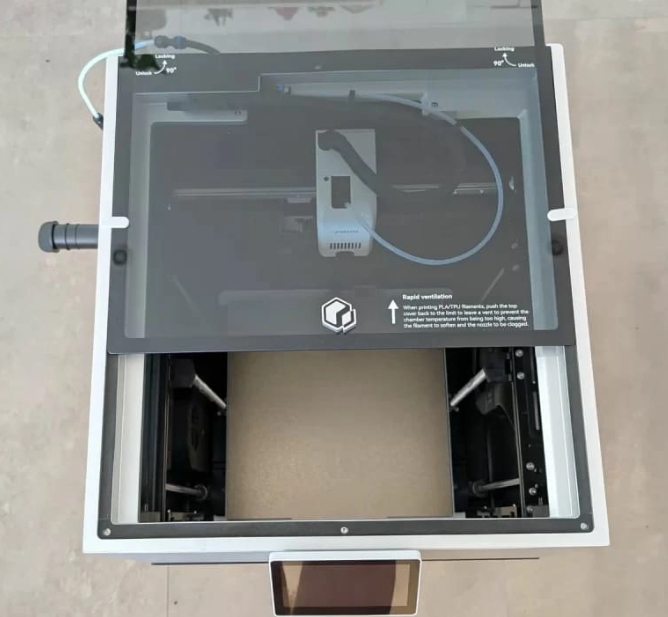

Дверь и крышка из тонированного стекла
Следом заднюю крышку. Она закрывает отсек электроники. Снимается без проблем, но прикручена винтами и саморезами с головками под шестигранники разного размера.
На ней расположены крепление держателя катушки, разъемы под подключение системы смены материала и вентилятор обдува материнской платы. Вентилятор этот типоразмера 4010, запускается на 100% при включении моторов привода стола и сильно шумит.

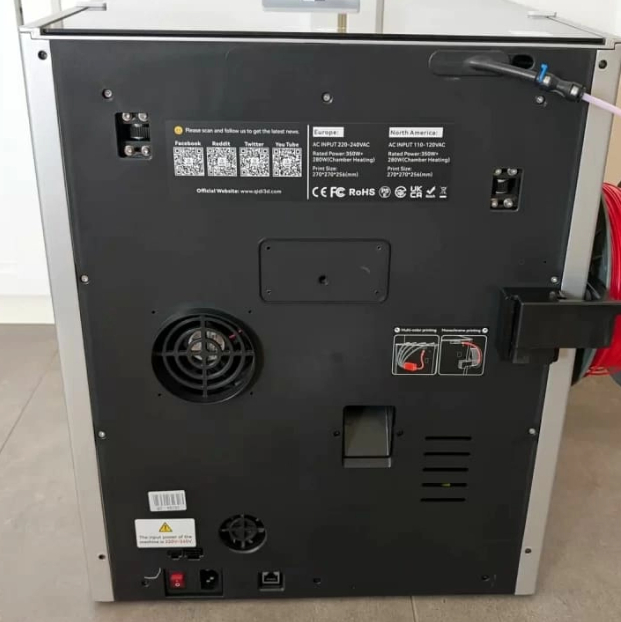

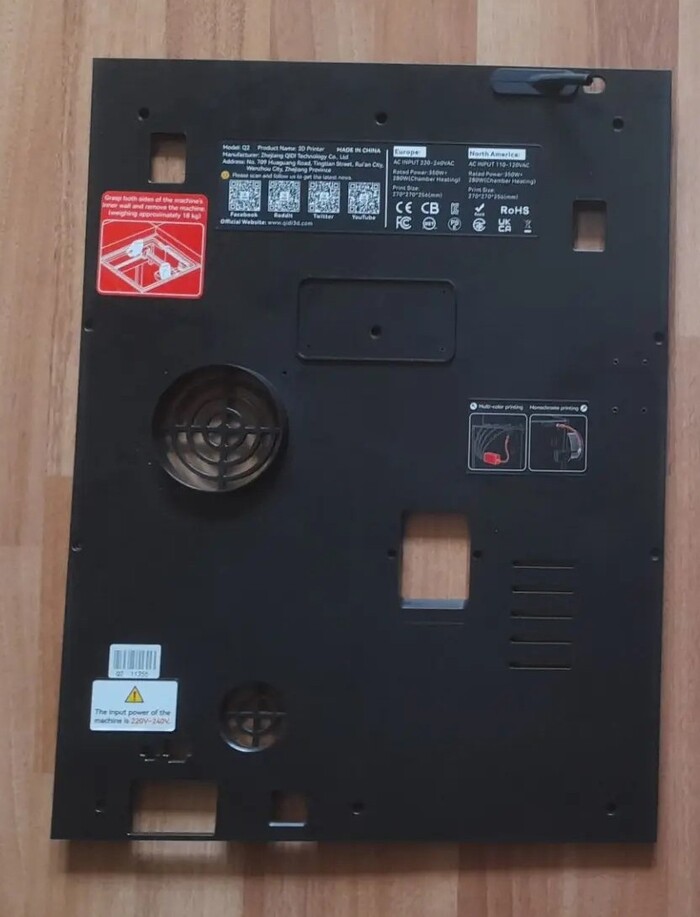

Задняя пластиковая панель, шумный вентилятор внизу слева
На этом легкая разборка заканчивается и начинаются приключения.
Снять верхнюю рамку - что могло бы быть проще, чем открутить 10 винтов? Но демонтировать её невозможно без снятия с неё кабеля экструдера. Очень "удобно" инженеры всё продумали, что тут ещё скажешь, почти как бамбулаб.

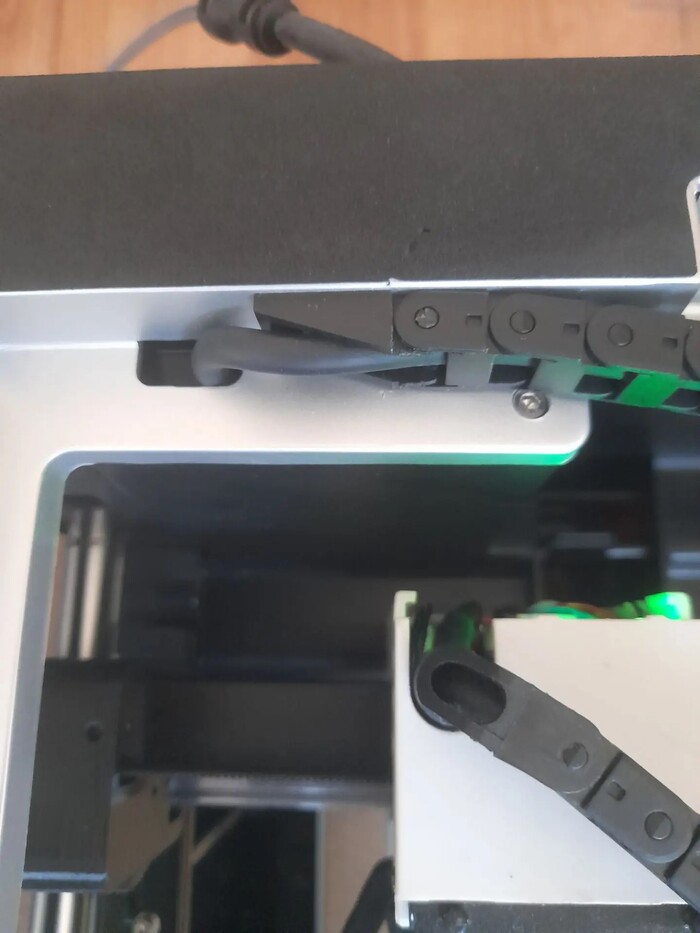

Квест по снятию рамки под названием "Вытащи шнурок"
Чтобы протащить кабель в дырдочку рамки, необходимо освободить один из его концов - со стороны хоста или со стороны экструдера. Со стороны хоста вариант выглядит сложнее, т.к. потребуется снять крышки хоста и кабелей в камере, развязать хомут и тащить разъем через укладку зигзагом. Со стороны башки придется открутить разъем от платы и снять цепь, что тоже непросто.

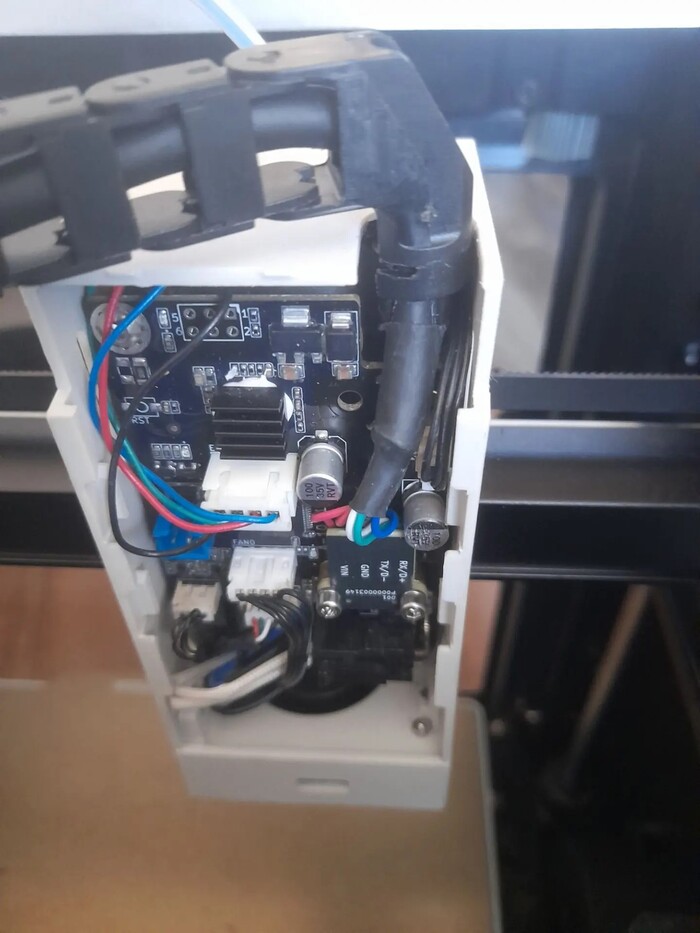

Отцепить кабель от платы и вытащить из пластиковой цепи тоже миниквест
Верхняя рамка
Ура! Как только получилось снять верхнюю рамку, приступаем к снятию боковых панелей. И здесь нас поджидает ещё больше веселья!
Боковые пластиковые панели со стеклами.
Начнем с правой. Что может быть проще, чем снять панель, открутив несколько разномастных шурупов?

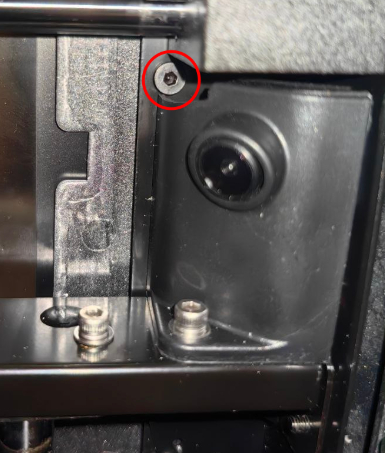

Шуруп за камерой
За камерой есть маленький потай-шуруп, который не сразу заметишь. Доступ к нему через крышку камеры изначально не предусмотрен. Его уже потом мыши прогрызли на стадии сборки. Просто отломили кусок, чтобы можно было подлезть. Причем, на левой панели этого шурупа нет, т.к. там доступ закрыт кареткой и потребовалась бы более тяжелая техника чтобы прорубить его. А здесь, блин, этот шуруп, значит, жизненно важен!
Ну да ладно. С улыбкой на лице ты начинаешь дёргать панель, но она не снимается.
После нескольких минут поисков и выражения недоумения выясняется, что есть защелки, которыми боковая панель цепляется за лицевую, но и тут обнаруживается квест.

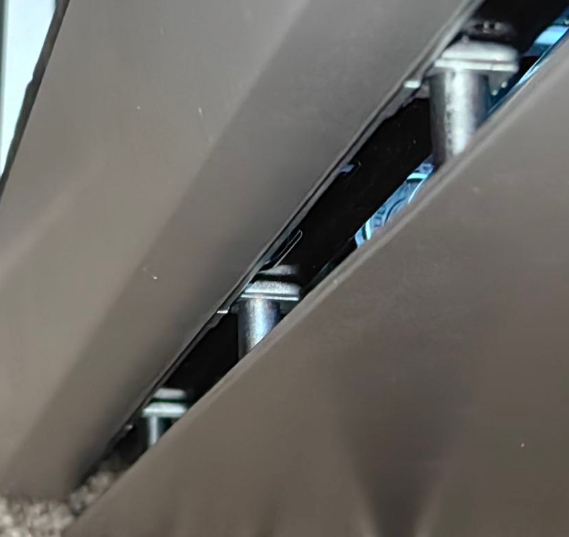

Защелки боковых панелей организованы профессиональными мастерами по защите от взлома
Без вандализма боковые панели можно снять только сняв сначала лицевую панель или сдвинув её. Но сделать это нельзя, если не снять полностью боковые панели. Шах и мат. Получите, засранцы!
По сути, это пособие "Как открыть дверь при помощи лома". Я несколько раз разбирал зашивку и со временем это превратилось в несложную задачу. Но не в первый раз...
Моя схема такая - широкой отверткой высвобождаю нижнюю защелку, а дальше методом "Я твоя труба шаталь" - ракачиванием всей панели легко высвобождается верхняя.
Дальше с потным лбом от предыдущего действия ты тянешь зашивку и хоп! Что-то мешает. Как дверь - пришел с работы открыл замок, а там ребенок внутри цепочку накинул, чтобы его никто не украл пока спит один. И ты такой уже с улыбкою дебила начинаешь рассматривать что же там ещё такого придумано, чтобы ты не снял панель по лайту.
А там еще есть боковой вентилятор. А его раструб задевает за раму. Т.е. опять надо ломать панель или просто снять вентилятор. Очень... очень простая задача - он прикреплен к панели двумя шурупами. Снятию шурупов бывает препятствует стол. Чтобы его переместить надо либо включить принтер, либо пальцами крутить ходовые винты, которые в смазке.
И когда ты выкрутил эти шурупы, довольный такой, весь в смазке и губной помаде, понимаешь, что вентилятор приклеен еще на двухсторонний скотч к панели. Как только справился со скотчем, вентилятор с грохотом падает на дно.
Вспомогательный вентилятор - дань моде от бамбука, но Q2 он серъезно помогает, т.к. обдув модели спроектирован плохо
Изнутри вытащить вентилятор невозможно. Этому препятствуют детали привода стола.
Поэтому оставляем его там и, наконец-то, снимаем панель. Аллилуя! Мы справились.
Переходим к снятию левой панели.
Алгоритм снятия левой панели похож на предыдущий, но есть нюансы. Сложность прохождения квеста здесь выросла. Точнее он расчитан на аккуратность, иначе придется обращаться за новой запчастью. Интересно? А то!
Что делаем? Здесь нам всего лишь надо снять хост. Да, да, вы не ослышались! Хост (управляющая электроника) расположен прямо в активной термокамере. Идеальное решение, достойное высшей награды - хост в жаре - залог здоровья. Забегая вперед, для хоста предусмотрено место и в холодной зоне принтера. Но зачем туда его ставить, правда?
Хост за этой крышкой
Если стол не мешает, то откручиваем по два винта на детали, иначе привет смазке на руках! Крышку убираем, хост висит.
Сразу же отцепляем от хоста шлейф экрана и антенну WiFi.
При снятии панели с защелок надо быть предельно аккуратным, чтобы не порвать шлейф экрана, который приклеен к этой же панели.
Всё, левая панель снята, но... надо снять нагреватель АТК с панели или отсоединить провода от платы. Это уже не сложно.
Стёкла на панелях условно-съёмные. Закреплены винтами и и приклеены.
Со снятием лицевой панели не возникнет никаких сложностей. Она прикручена к раме разнобойными шурупами под разные шестигранники.
Лицевая панель
P.s. Почему у меня торчало боковое стекло?
Ы
Иногда у Чудиков торчит стекло или оба. Далеко не сразу нашёл в чем дело. Уже при отрисовке модели, при снятии размеров я нашел по какой причине у меня оно торчало с правой стороны и не торчало с левой.

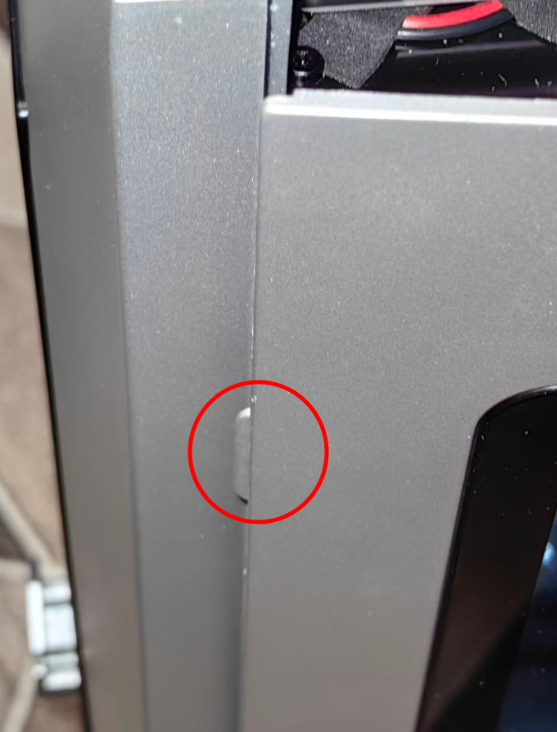

Вот эта бобышка упиралась в раму, оттопыривая край стекла
В чьем-то проекте это должно было быть креплением

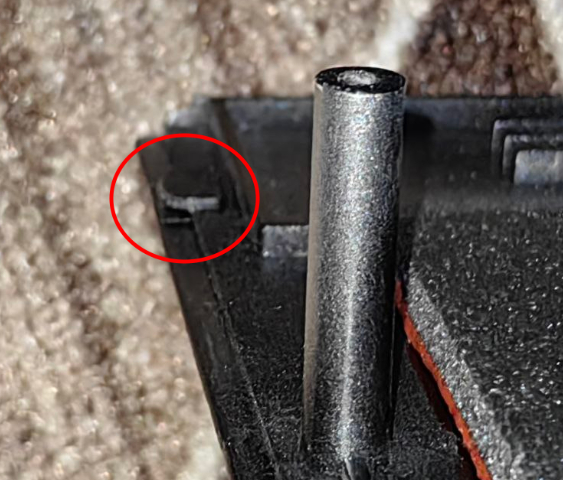

В красном кружке бобышки. В моем Чудике на одной панели эта бобышка длинная, на другой подрезана ножом. Длинная упирается в раму, панель деформируется и оттопыривается край стекла. Изготовитель просто забыл подрезать бобышку до нужной длины. По чьей-то задумке это дополнительный крепеж панелей к раме, но до ума это не довели, в моей версии рамы нет отверстия для шурупа и как бы вентилятор бы мешал и т.д, а вот внешний вид пострадал.
Спасибо, что читали, хорошего дня!
