Проще говоря - уличный туалет. Хотя к МАФ много что относится, помимо туалета.
Для ЛЛ - туалет уличный - тоже каркасник. Без пленок и утепления - но - каркасник.
Весна пришла - в части регионов опять начнется строительный бум. В моих краях из за обильных снегопадов зимой строительный бум слегка задержался - ждем когда все будет проезжабельно.
Уличный туалет я построил уже будучи подготовленным таким строителем. Думал тяп ляп ща по быстрому соберу из остатков всякого, что накопилось. Получилось быстро, но не тяп ляп а капитально)))
Выкопали яму - глубиной примерно чуть более двух метров, грунт - глина, процесс тяжеловатый, но посильный. За объемом толчка не гнался - просто потому что в доме два санузла, и уличный - чисто чтобы в дом не бегать лишний раз, когда работы на улице ведешь.
Зачем то залил бетонный фундамент - сейчас не жалею - в дело пошли остатки цемента, плиточного клея, затирок, отсев в общем смесь номер три, бетон марки - затупи бур перфоратора. Армирование - остатками проволоки, сеток железок, всего подряд в общем.
1/3
Чертеж из интернетов, палки нарезал, сложил чтоб посмотреть как оно. Каркас принайтовлен к фундаменту на анкерах. Гидроизоляция на фундаменте лежит. Обшито обрезками ОСП, крыша сделана из ондулина б/у. Собственно ондулин по моему мнению только на такие конструкции и годится.
1/4
Начинаем внутренне обустройство заведения. Чтобы удобно сидеть было - монтируем подиум. Высота - подобрал по высоте удобного унитаза
1/2
Далее изготавливаем - ну не знаю как это назвать технически. Отверстие в общем)))
1/3
Выводим вентиляцию. Мало где видел - у себя повторил - работает отлично кстати - глубина не сильно большая но вони нет.
1/2
Используется 50я труба канализации.
Ну еще из остатков кровельного железа - такие отбойники. Знакомые в порядке троллинга надоумили - но польза от этого есть - дерево закрыто от струй всякого - а это улучшает атмосферу в тронном зале)))
Окончательный вид. Сидеть можно с комфортом - благо вай фай добивает))
Бонус трек
Дровянник собран по быстрому на кирпичных столбиках, из обрезков всего и вся.
Фундамент у туалета бетонный. С ужасом жду когда придут, заставят на учет поставить и платить налог на недвигу)))
Пообещал в этом посте выложить всякие технические решения. Над которыми мы спорили до хрипоты. И которые оказались удачными. С чертежами и комментариями. Чертежи непрофессиональные, какие-то делал я, какие-то Юра. Какие-то остались у нас в головах..
Итак, скучный пост с техническими решениями на базе отдыха Восемь обезьян.
1. Беседка.
ТЗ: вмещать просторно 6 человек, плотненько 12 человек, максимально открытая, но защищенная от ветра. Мангал нужен внутри беседки, так как дожди и снег, значит нужна большая вытяжка. В итоге получили две стены углом и вытяжка над мангалом:
1/4
На винтовых сваях, пол из сосновой доски 100*40 с фаской. Доска пропитана огнебиозащитой. Стены обшиты планкеном заводской окраски RAL 7024. Потолок обшит ОСБ и покрыт клик-фальцем. Под мангалом пол покрыт крашенным жестяным листом. Часть стены, которая у мангала – профлист, покрашенной порошковой краской. Профлист выбрали волнистый, с плавными волнами. Я подсмотрел его на вывеске Бургеркинга. Очень понравился. Типа такого:
Оказалось, что его не просто найти. Пришлось делать на заказ. Но это уже мои личные заморочки, можно и популярный профиль взять, конечно.
Беседка зарекомендовала себя хорошо. Единственно – вертикальный профиль я бы взял потолще. Не 60*60, а 80*80. Но это мелочи. Чертежи.
2. Крепления наземных фонарей.
Казалось бы мелочь. Но – готовые не продают (или очень дорого). А требования есть – дешево, просто и если физически сломать, то фонарь, не крепление. Чтобы фонарь легко можно заменить. Фонари мы выбрали Feron DH022-450, но принцип подойдет ко многим другим. Сначала где-то подсмотрели такой вариант: вкопать 1 метр канализационной трубы 110мм, сверху заглушку и на нее саморезами прикрутить светильник. Но звучало это откровенно сопливенько. Да и копать/бурить надо, а потом утрамбовывать вокруг. Слишком трудоемко. Путем дебатов изобрели такую конструкцию:
1/2
Надо купить стальной лист 2-4мм. И квадратную трубу 50*50*1,5мм и отвезти все на ближайший плазморезательный станок. Полная стоимость крепления вышла около 700руб.
На участке трубу вбить кувалдой так, чтобы торчала из земли сантиметра на 3. Это зазор на морозное пучение грунта. Отпилить болгаркой погнутый кувалдой край (если погнулся). Фланец насадить сверху, выставить горизонтально и приварить. Фонари прикручивать нержавеющими винтами и гайками М6 – обычные заржавеют и потом их не открутишь. Чертежи.
3. Купели.
Требования: до 4 (6) человек. Легкость уборки. Гигиеничность и долговечность. Саму чашу заказали из полипропилена (около 85т.р. за чашу). Обшивка планкеном. Внутреннее наполнение – подсветка из 4 хромоламп Z39-2-2-СТ, датчик температуры Z33 и аэрокомпрессор АР700 с пневмокнопкой. До компрессора обязательно поставить обратный клапан для предотвращения залива водой. Воздушный шланг надо поднять максимально к верху и сделать там петлю. Чтобы затормозить перелив воды от форсунок к компрессору через обратный клапан если он не очень герметичен. Всю купель утеплить. Пенофол не подходит – он не клеится к полипропилену. Надо использовать К-Флекс, он намертво клеится (но дорогой, собака). Кольцо-сиденье лучше делать из влагостойкой фанеры с многослойной покраской полиуретановым лаком. Вырезается фрезой полукольца, потом скрепляются между собой в 2 слоя саморезами. Наполнение купели и слив утеплить и проложить греющий кабель.
Я хотел заказать у рекламщиков со световыми буквами. Но Юра настоял на чем-то уникальном. И более дешевом. Он купил лист стальной лист 3мм и заказал вырезку на плазморезном станке. Приклеил по периметру светодиодную ленту. И прикрутил на забор с отступом. Получилось замечательно. Даже я это признал.
Позже сделали вывеску для фотозоны. По такому же принципу, только из влагостойкой фанеры, лазером.
1/2
Уложились тысяч в 15 за стальную и тысяч 8 за фанерную.
5. Сарай для дров.
Размер 6*4м., высота стены 2м. Совершенно необходимая вещь. На винтовых сваях. Каркасный. Обшивка планкеном. Пол – из отсева. Крыша – клик-фальц. Сарай сделали из обрезков, которых много осталось после домов. Чертежи были, но не смог я их найти, к сожалению. Нашел только скриншот в одном из сообщений.
6. Дровник у дома.
Его роль – добавление приватности и зонирования. Ну и хранение дров, конечно. Длина 3м., высота 2м. Потребуются доски 200*40, два пешеходных бордюра в качестве фундамента и немого наплавляемой кровли.
1/3
Неочевидный профит – секции позволяют выбирать более сухие дрова. Если бы их не было – то по принципу FIFO дрова бы брали сверху и докладывали тоже наверх. В итоге брали бы всегда сырые дрова, а сухие оставались бы внизу.

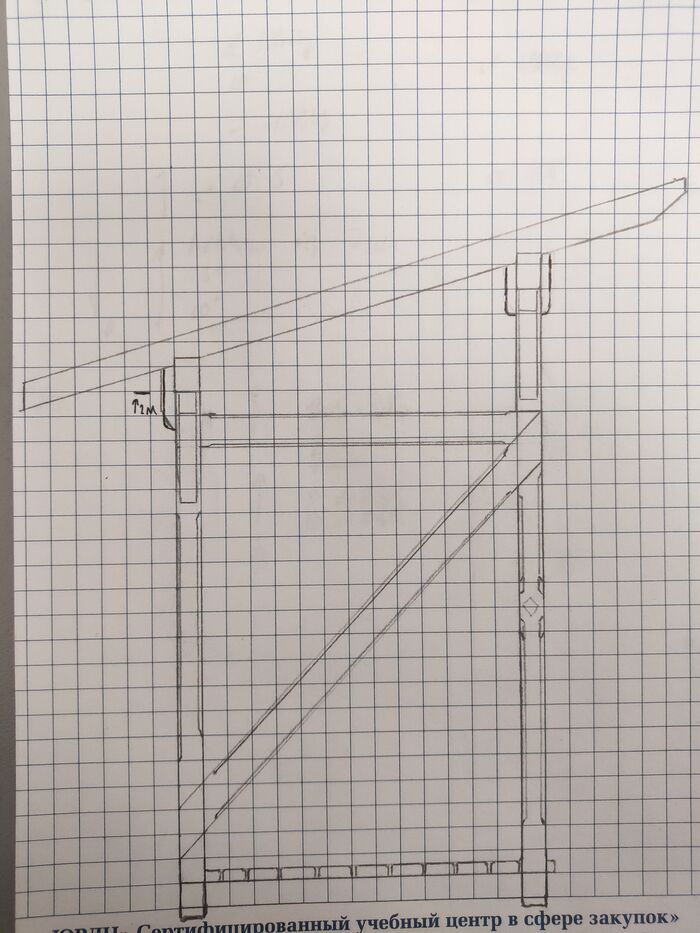

В процессе делания конструкцию немного изменили. Непринципиально, но чертеж от фото чуть отличается. Чертеж.
7. Дорожки.
Технология такая: огораживаем бордюром садовым Стафф от ГеоПластБорд, вынимаем грунт на 10см, засыпаем наполовину песком, трамбуем. Наполовину щебнем, трамбуем. И пару см – отсевом. Хорошо трамбуем. Поначалу на дорожках есть отсевная пыль, но она прибивается дождями. И получаем ровную и красивую дорожку. Переживали, что будет сложно чистить снегоуборщиком. Но нет – все отлично. Технологию могу смело рекомендовать. Стоимость ~800р./кв.м. + работа.
1/2
Котам нашим дорожки тоже понравились. На солнышке они нагреваются, камешки чистые. Кайф.
8. Качели на дереве.
Это моя мечта была – сделать высокие качели между деревьев. Но не нашел в интернетах грамотного узла крепления к деревьям. Пришлось созидать. Понадобятся:
Надо просверлить ствол дерева, отверстие в стволе промазать садовым варом, чтобы меньше травмировать дерево. Вставить в отверстие шпильку, надеть шайбы и затянуть гайками с обеих сторон. С внутренней стороны надеть на шпильку подшипниковый узел и притянуть гайками + законтрить. И да, это только звучит как варварство. На самом деле, если обмотать ствол веревкой/тросом – вреда дереву будет больше. Потому что так перетирается кора и лубок – самые нужные дереву слои.
1/2
Таких качелей сделали две. Спустя год делал полную ревизию узла крепления – все замечательно. Был небольшой факап на первой качели – я использовал джутовый канат. Прочный и выглядит супер. Но когда намокает от дождя – немного укорачивается. Высыхает – обратно удлиняется. Особых проблем это не доставляет, поэтому решили, что это не баг, а фича.
Чертежей нет. Остались в моей голове.
9. Детская площадка.
Проектировали на основе многих увиденных. С привлечением экспертного мнения детей. Получилась хорошая лазалка-лабиринт. С силовыми элементами снизу. С качелями и минискалодромом. Внутри повесили детский гамак. Позже на переднем торце мы нарисовали эпичную обезьянью морду. Ну как мы – наняли художника.
Это не прям крольчатник, скорее красивый домик для кроликов. Так-то наши кролики бегают по всей территории. Но зимой они выбегают за территорию, а там их ждут лисы. Поэтому на зиму сделали им загон и поставили туда домики. Внутри уложили теплый пол с терморегулятором. И провели свет с таймером. Сделали бы санузел и интернет, но кроли пока глуповаты для этого.
Тут Юра реализовал свою давнюю задумку – каменное кострище. Он нашел камни трапециевидные, из них выложили кострище. Немного накосячили – клали на шамотную глину. А она от дождей/морозов перестала скреплять. Так-то не доставляет неудобств, камни лежат нормально. Но со временем надо бы переложить их, только на что? На цемент?
1/4
По периметру костровой зоны посадили туи Брабант. Они быстро растут, через пару лет будет живая изгородь и еще уютнее.
Буду рад, если кому-то пригодятся наши решения и чертежи. Ну или вдохновят на на что-нибудь интересное.
Обсудили с Юрой, хотим уважаемым пикабушникам сделать маленькую приятность. Небольшую скидку + подарок при заезде – совершенно замечательный слабоалкогольный напиток. Вот его описание из нашей книги гостя:
Я сам описывал)). На основе своих ощущений после многих дегустаций.
Для автоматизации сделали в системе бронирования промокод –
ПИКАБУШЕЧКА
Его можно ввести при самостоятельной брони на сайте или сообщить по тлф/тг/макс администратору. Добавится скидка на проживание 5% (суммируется с другими скидками). А чудный напиток вручим при заезде. Промокод действует до конца марта 2026г.

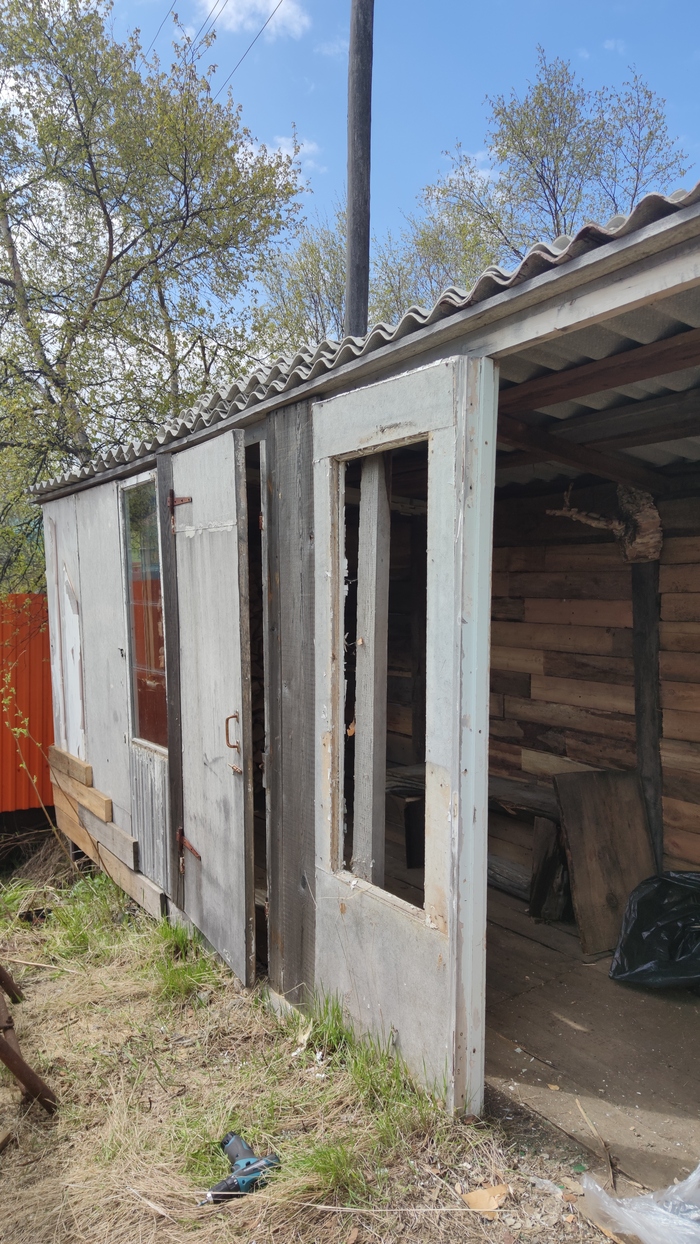

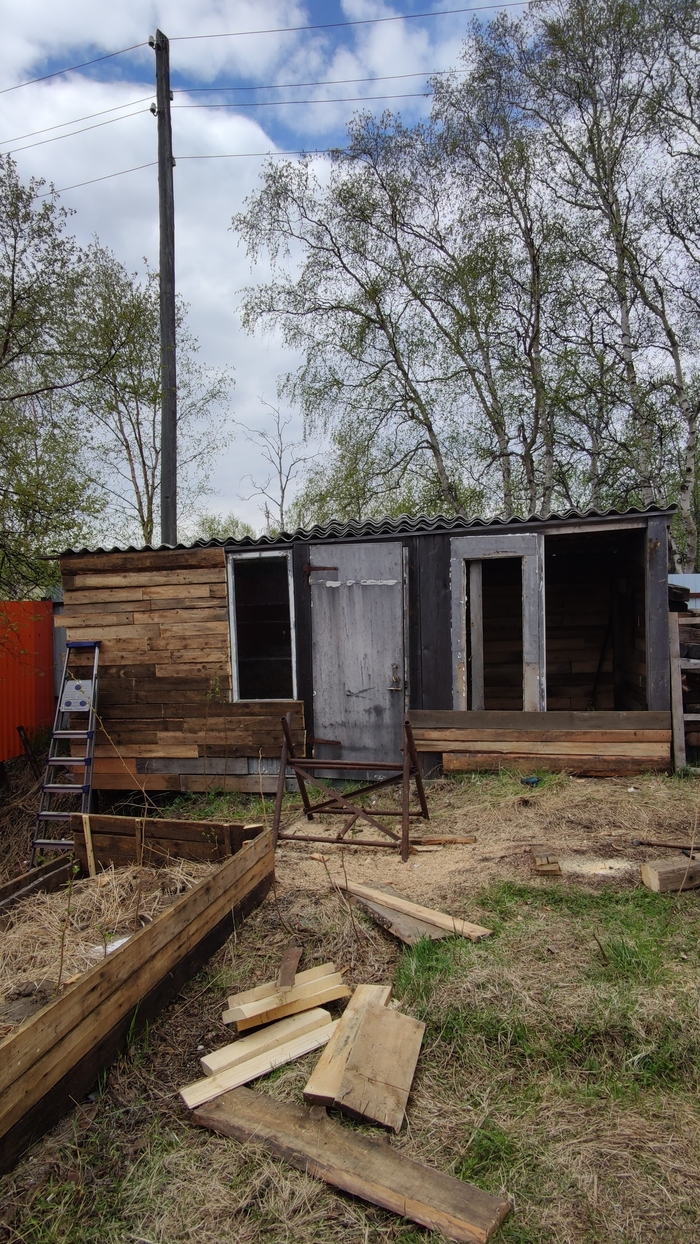

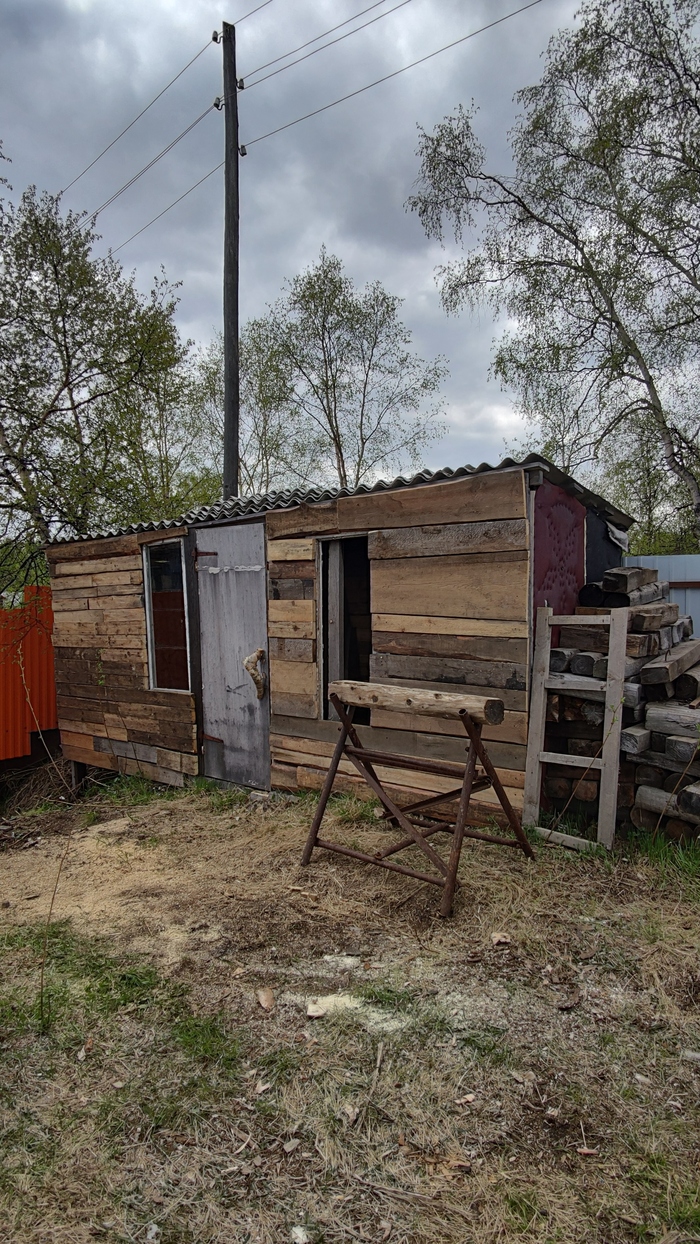

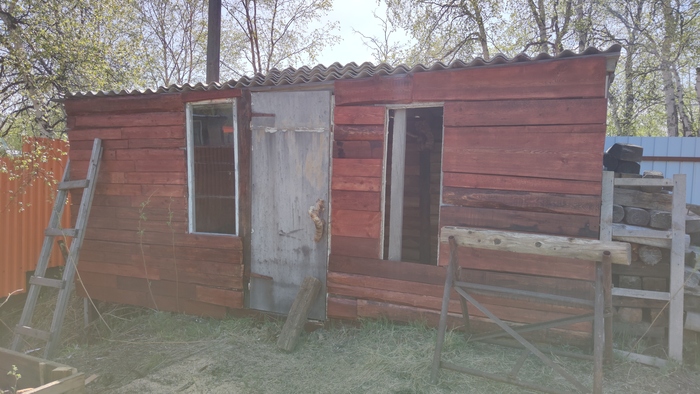

В конце осени мы стали счастливыми обладателями небольшого участка с домиком и хозяйственными постройками. Постепенно вывезли практически весь неликвидный хлам, навели порядок. Напротив дома стоит дровник. Небольшой сарай. Он был полностью завален досками и хламом. Часть досок была отправлена на дрова, освободил место для дров немного и до наступления тепла туда особо не заглядывал. А как стало потеплее, решил, нет РЕШИЛ навести там немножко порядка. Фотографии с самого начала процесса что-то поленился делать. В первую очередь вытащил всё изнутри. Хлам в мусор, доски сложил перед домом. Навёл порядок внутри. Стены, как внешние, так и внутренние смотрелись совсем не очень. А досок очень много всяких разных.

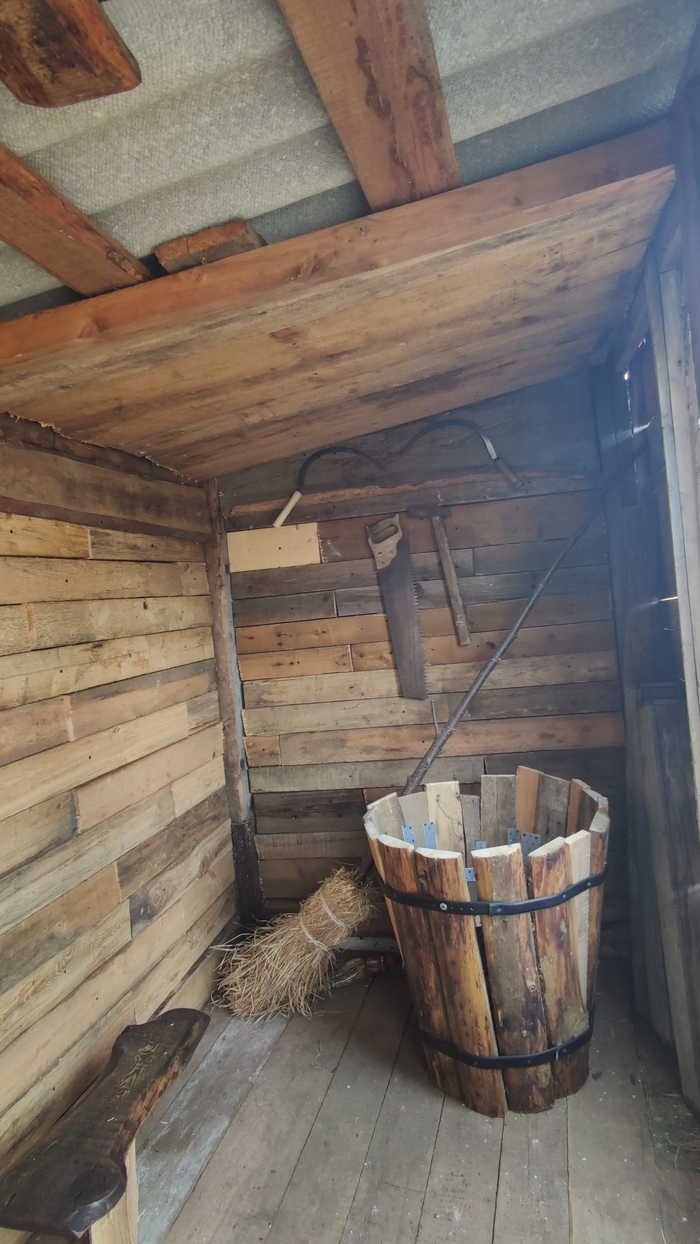

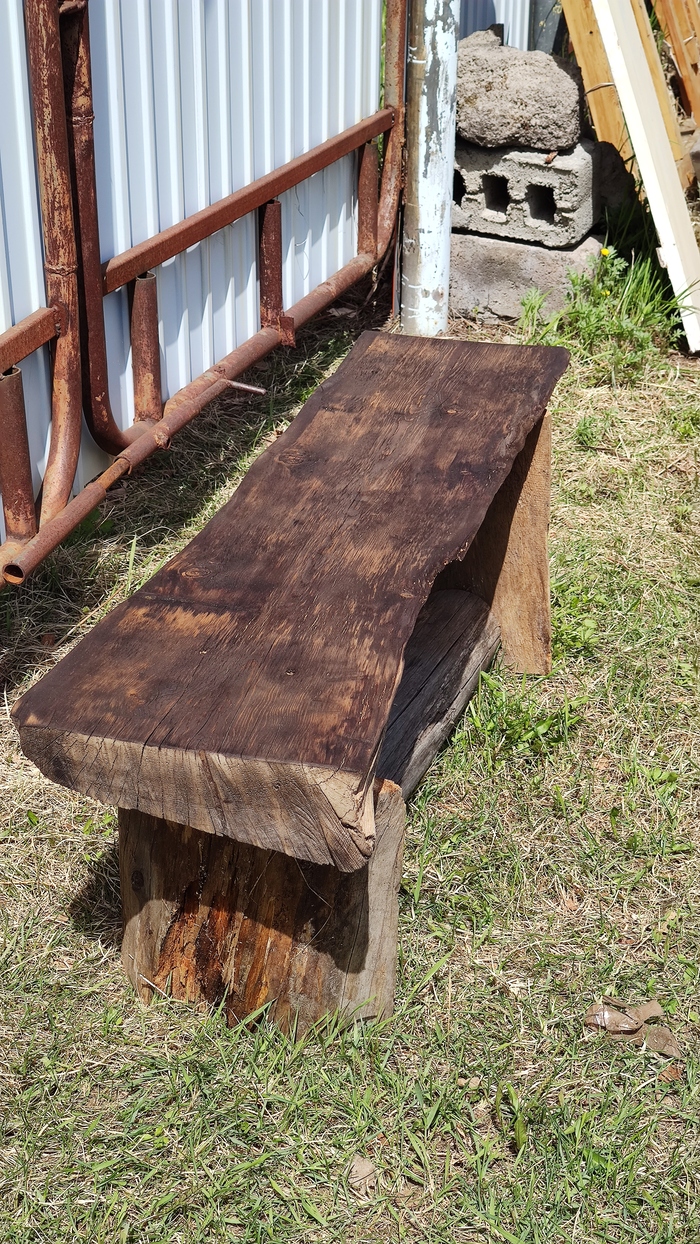

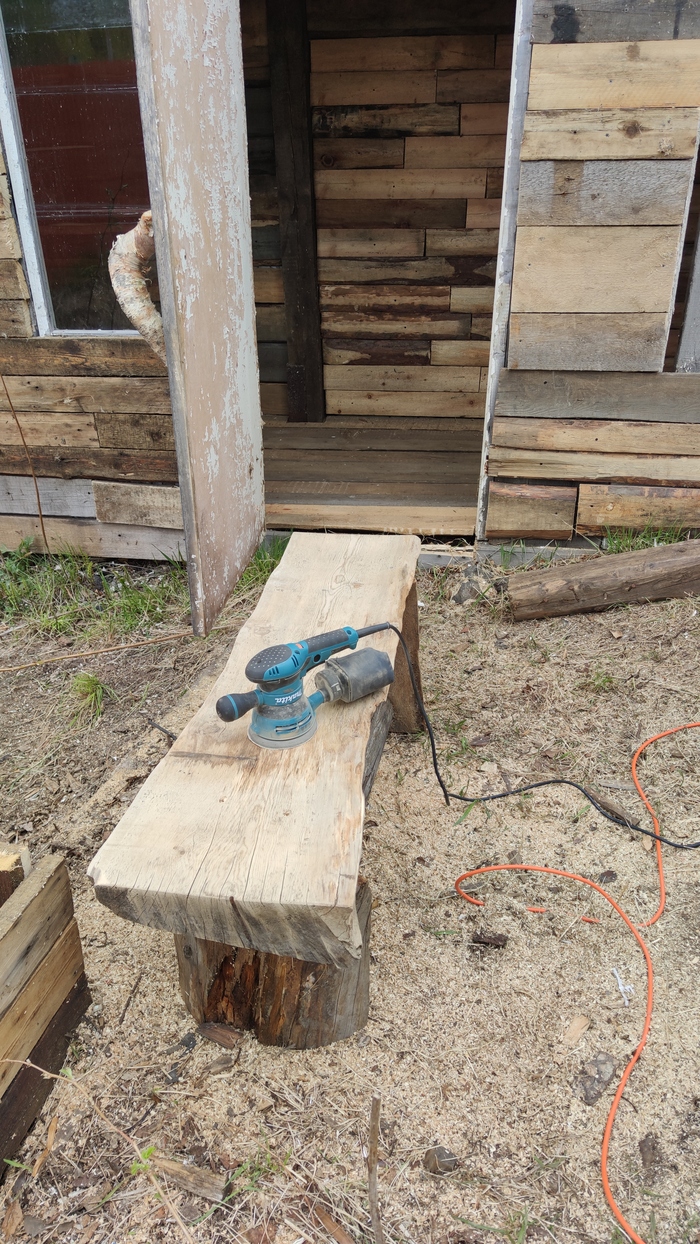

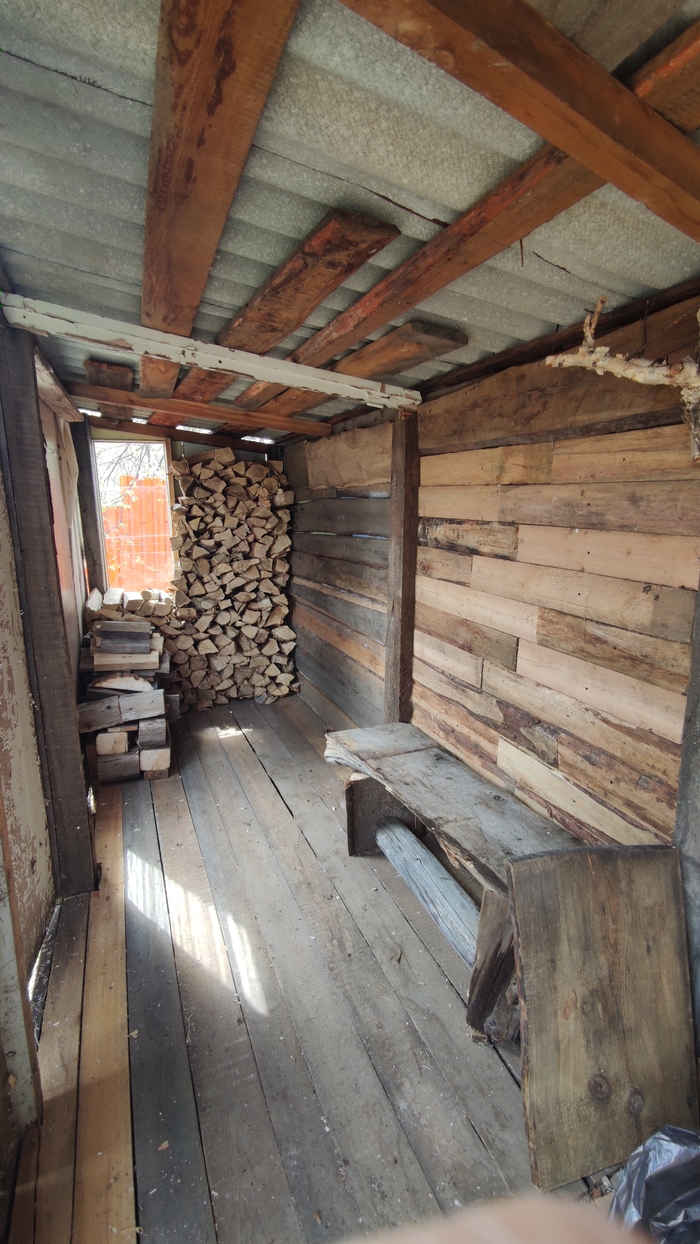

Сначала из этих досок сделали обшивку внутри и застелили недостающий пол. В процессе из старых огрызков была изготовлена скамейка. Чуть после таким же образом из разных досок обшили внешнюю часть. Скамейку отшлифовал и покрыл бальзамом. Внешняя стенка смотрелась уже лучше, но решил тоже покрыть чем-нибудь, чтобы смотрелось более однородно. Правда пришлось перед этим немного пошлифовать. Внутри начал обшивать потолок. Пока получилось вот так. В перспективе что-то придумать с дверью, застеклить окошки. И хотелось бы конечно красивые наличники. Если будет интересно, то потом сделаю пост-продолжение. P. S. Никогда не умел ничего делать лапками, только учусь. Даётся не так чтобы сильно легко. Руки конечно две, но обе левые 🤣
Ну и вот дошёл до настила крыши, заодно могу пояснить почему делал настолько частую решетчатую обрешетку. Настил делал из фанеры, сверху наплавил технониколевскую гидроизоляцию с чешуйчатой посыпкой. Почему не ОСБ - потому что мне не нравится ее внешний вид. А видна она будет, снизу. Фанера стоит три коня, поэтому толще 10 мм жаба покупать отказалась. Чтобы она не прогибалась - поддержка почаще. Ну и красивее так имхо. Фанеру заранее красил с нижней стороны, и уже в таком виде прикручивал - получается финишный потолок довольно приличного вида.
Вот такой вид с крышей. На переднем плане доски настила пола.

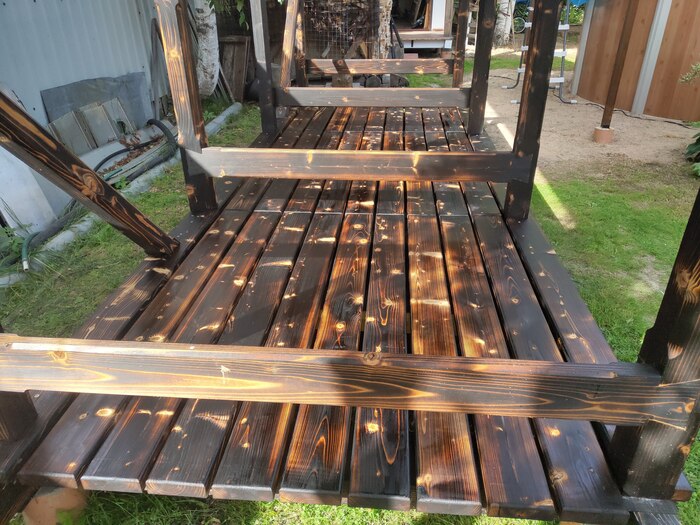

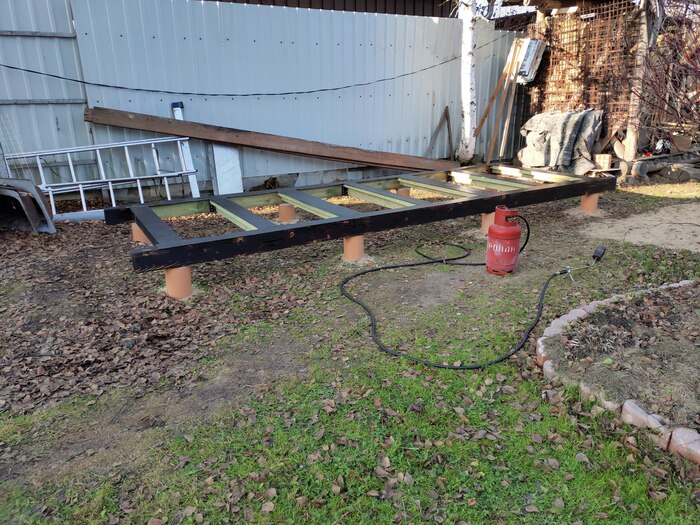

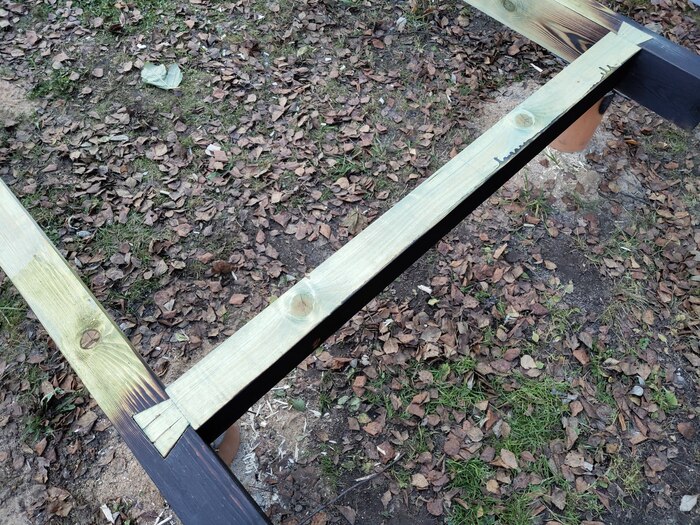

Как и писал ранее, доски прикручиваю снизу, так что шляпки саморезов не торчат. Исключение - первая и последняя доски. Они почти полностью лежат на 150-м брусе, крутить их снизу слишком сложно.

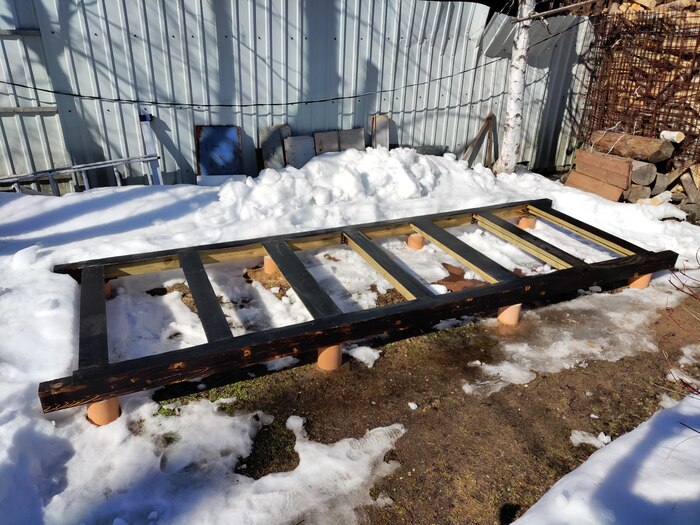

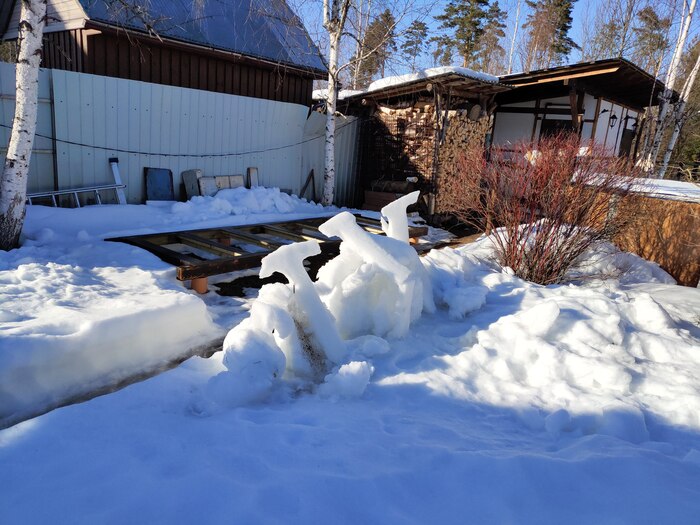

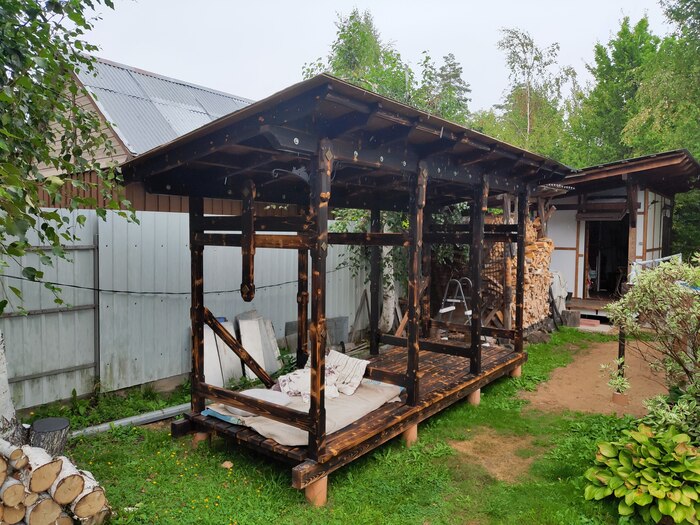

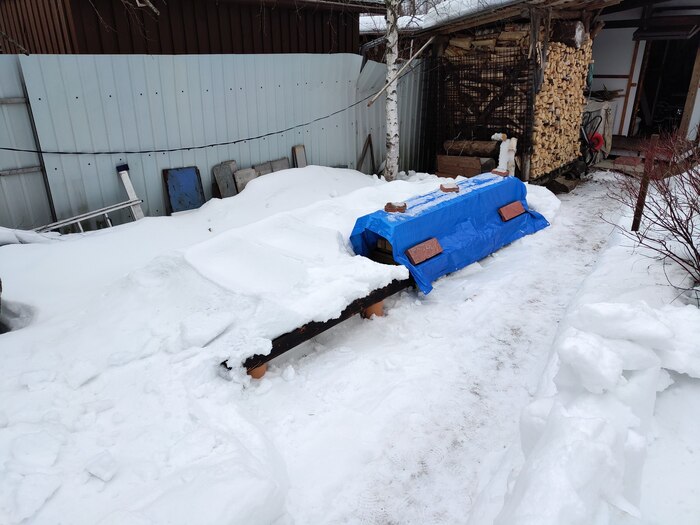

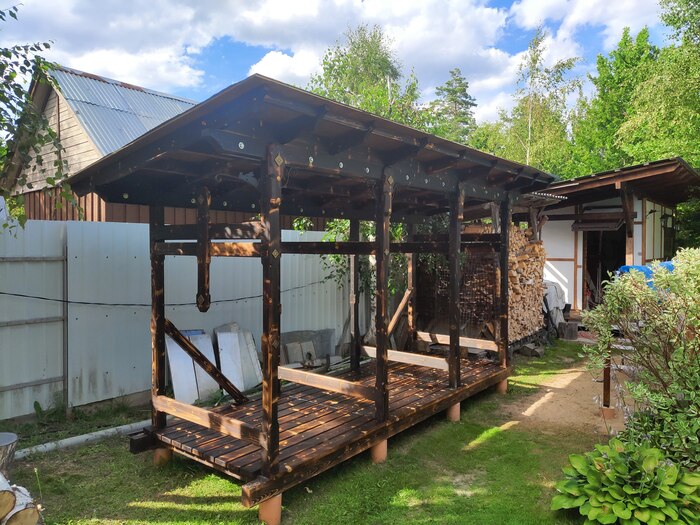

В таком виде оно простояло что-то около месяца:
Девушки быстро облюбовали дровник под чил-зону)
Стояло оно так потому, что нужно было подготовить сетки для ограждения. Использовал остатки сварочной сетки для отмостки вокруг дома. Было два вида, покрупнее - пустил на боковые стенки, помельче на задние. К концам проволоки приварены шайбы, в них вкручиваются саморезы. Шайб сотни полторы. Но я справился с приваркой за пару дней не особо напрягаясь. А вот с чем я не справился даже напрягаясь, так это с покраской. После того, как осилил половину одной сетки, понял, что это неподъёмная для меня задача. Выручила жена - пол дня и всё готово :)
Сразу стало напоминать курятник))) На самом деле вид портит мелкая сетка, потому и убрал ее на заднюю стенку. Когда заполню дровами, не будет так бросаться в глаза.

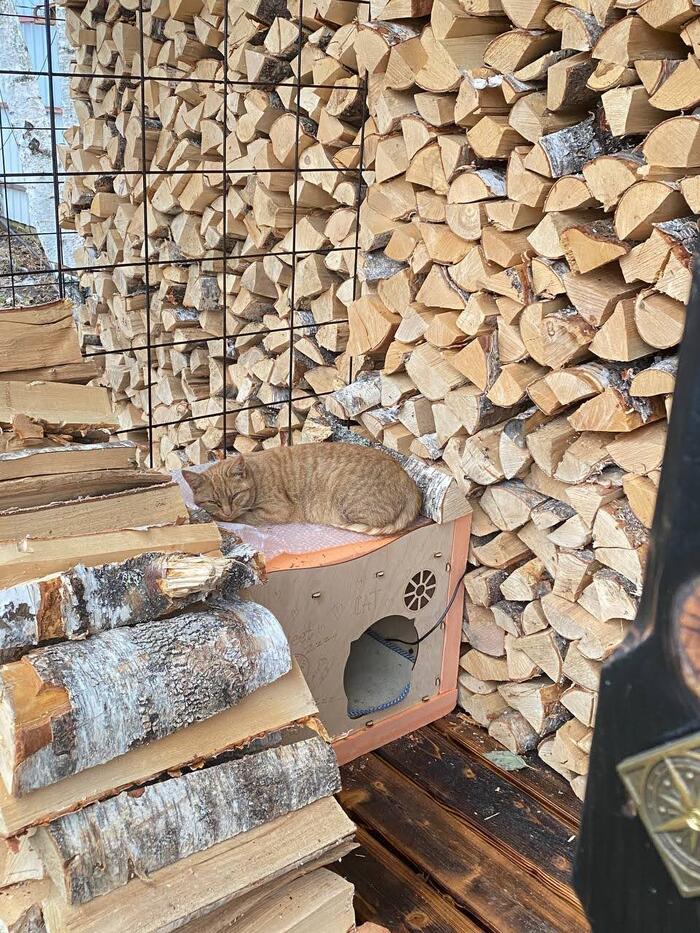

Естественно в дровник сразу же засунули котохатку) Это наш приблудный Рыжик. В следующем году справлю ему отдельное жильё. Здесь ему конечно же не место.

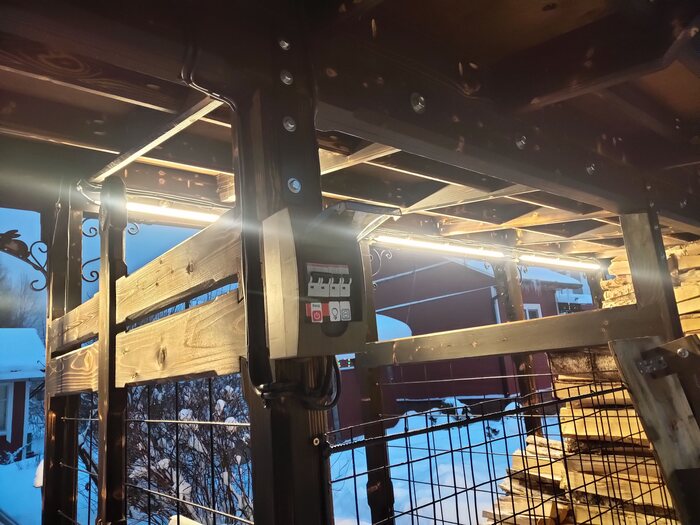

Освещение - три линейных светильника внутри для подсветки дров и два подвесных - для антуражу и визуального удовольствия. На крайних передних столбах с нижней стороны приделал две розетки. Это никогда лишним не бывает. Сейчас, к примеру, в одну из них воткнут подогрев котохатки. Ну и раз есть электрика, то нужен и щит - двухполюсный ввод, розетки, свет. Провод без гофры, считаю что это лишнее, это же дровник, чему там гореть)

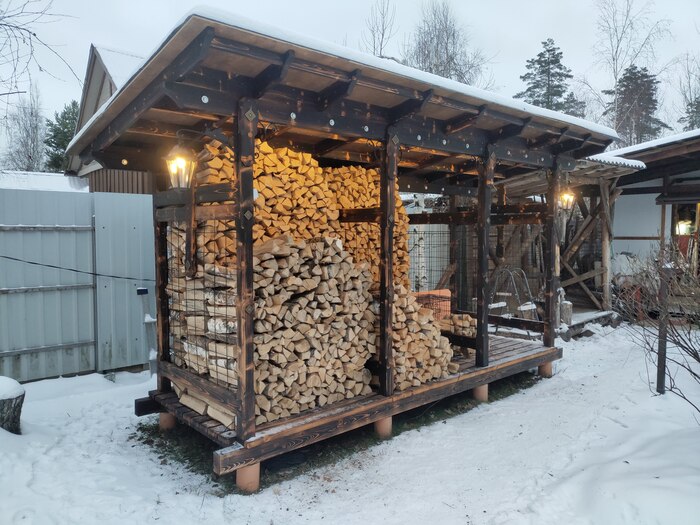

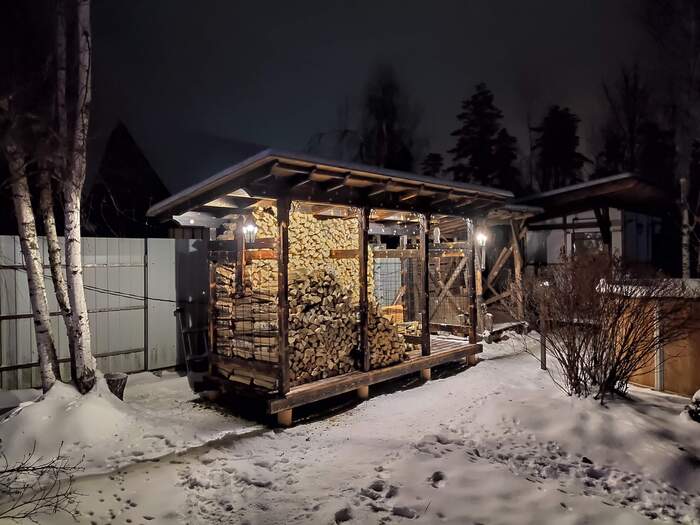

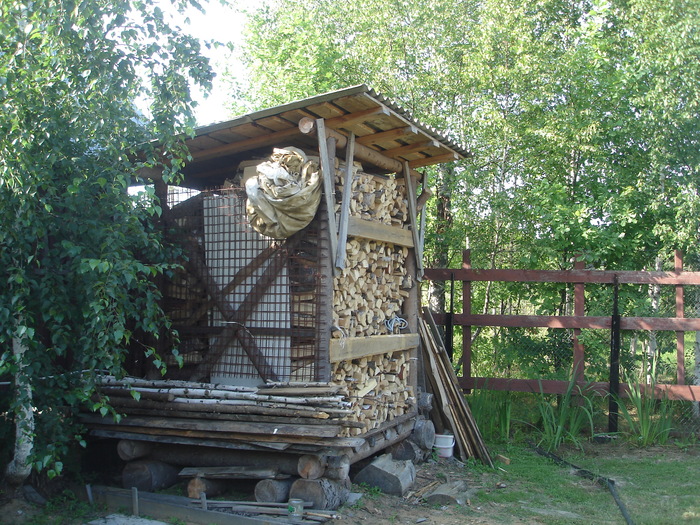

Ну вот и всё!!! В оконцовке понемногу перетащили дрова из старого дровника (он виднеется на заднем плане)

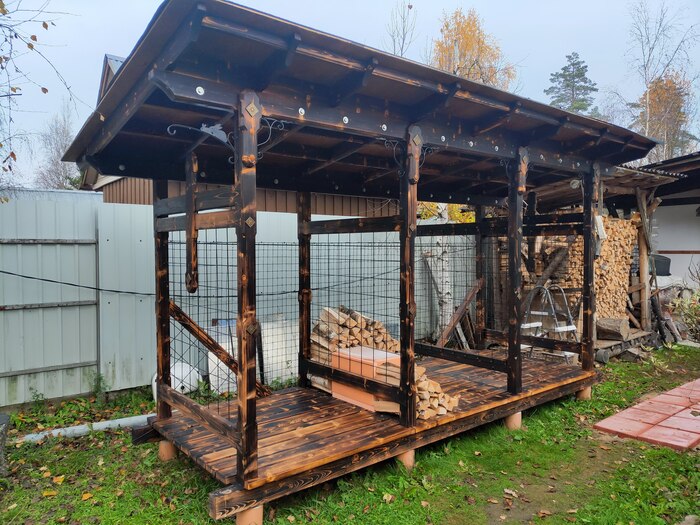

Ну вот и всё в общих чертах. Сезон - и дровник готов.
Из недоделок (ну куда же без них) отлив и, возможно металлическая кровля поверх гидроизоляции. Отлив точно сделаю в будущем году, с профнастилом посмотрю по ситуации. А, ну еще старый дровник надо разобрать, - это по весне.
В феврале закажу дрова, чтобы заполнить правую сторону дровника. Зимние березовые дрова к концу года высохнут до звона. А если брать летние, то будут сырыми еще как минимум год, а то и два.
Всем добра, тепла, и обязательно мира в наступающем году!

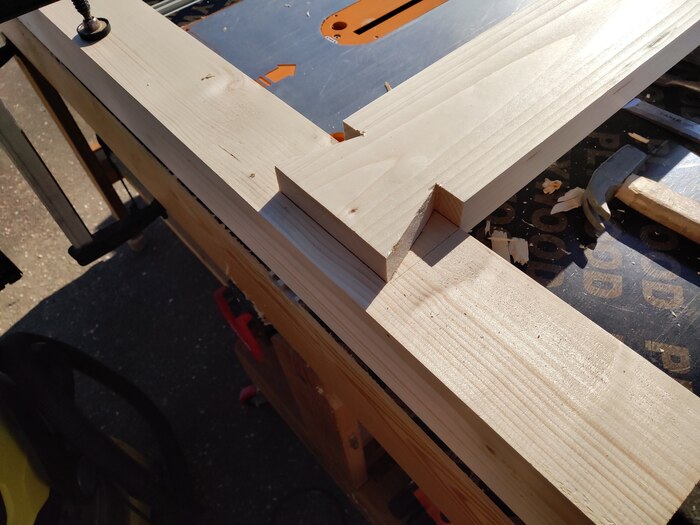

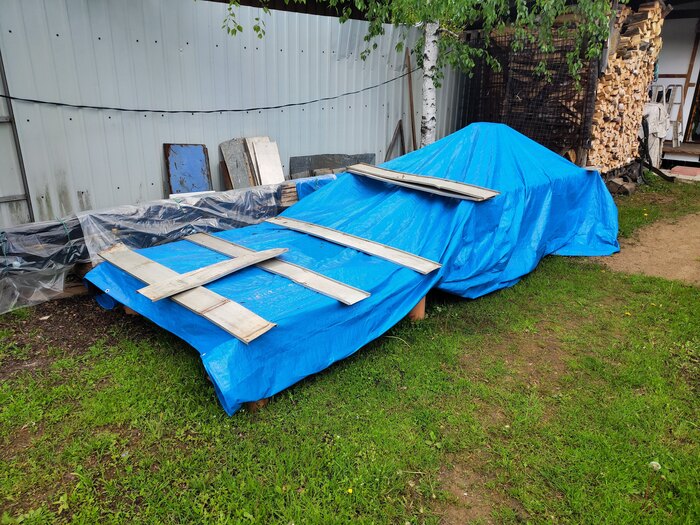

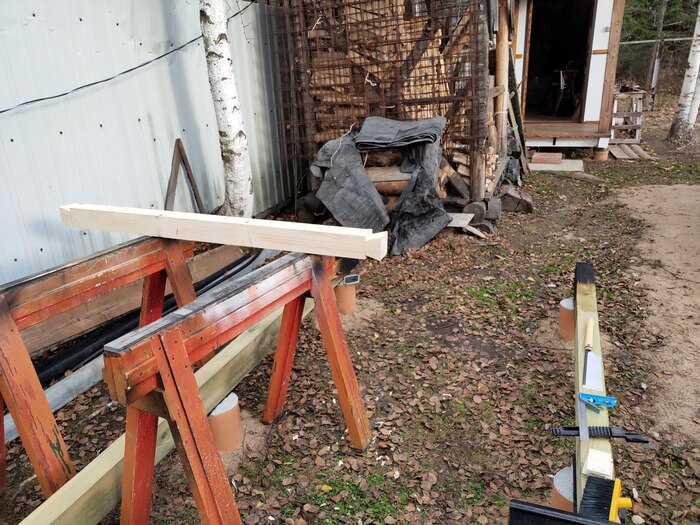

Последняя заготовка пиломатериалов для дровника - строгаем доски на мауэрлаты (продольные балки, на которые опираются стропила), стропила, бриджинги и прочие деревяшки для крыши. Крыша простая, односкатная.

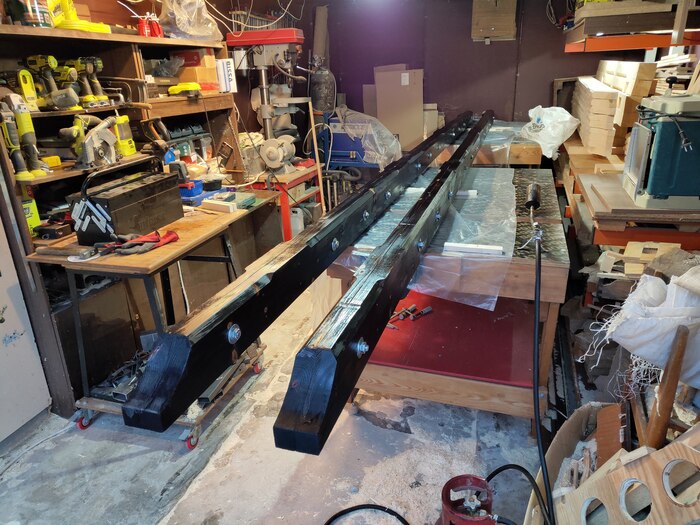

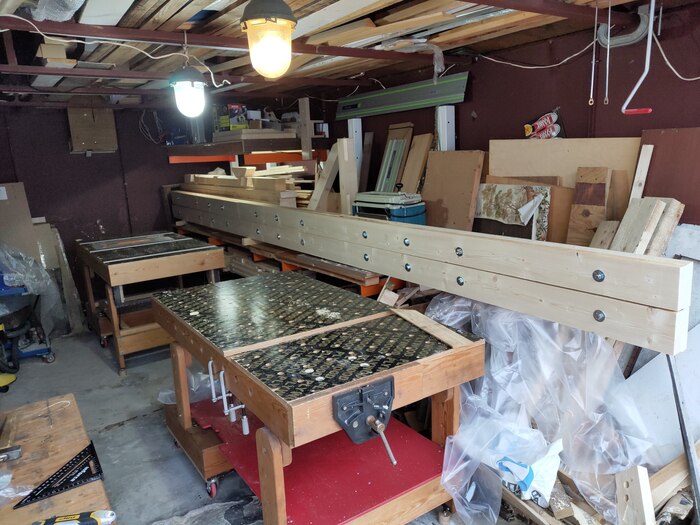

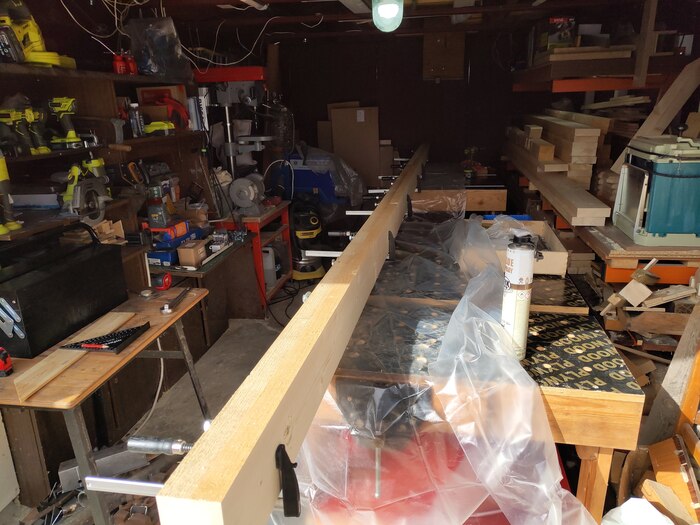

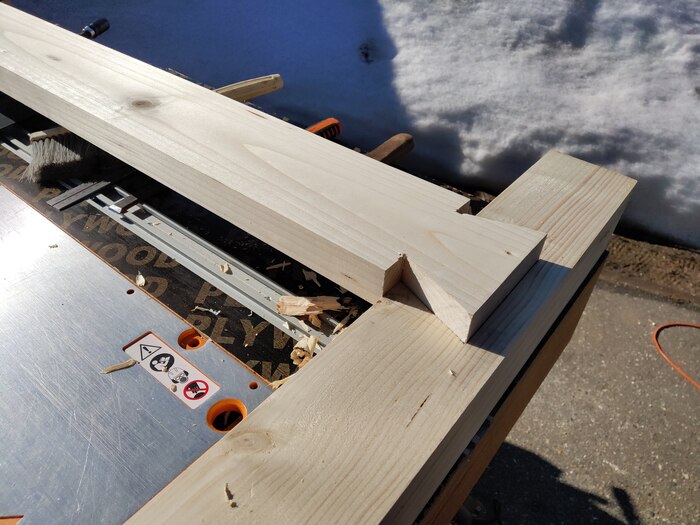

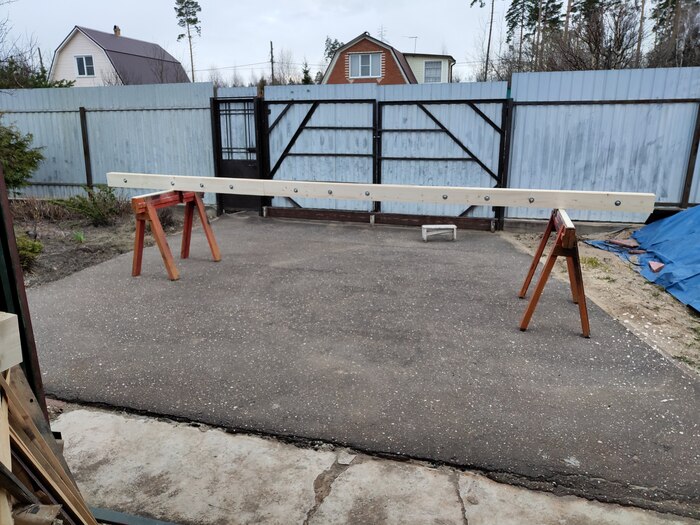

Мауэрлаты (уж не знаю насколько корректно их так называть) шесть с половиной метров в длину. Клеятся на клей-пену из четырёх строганных пятидесяток двумя парами в разбежку. Помимо всего прочего зачем-то стягивал их четырнадцатыми болтами, а с оборотной стороны пробивал ершеными гвоздями.

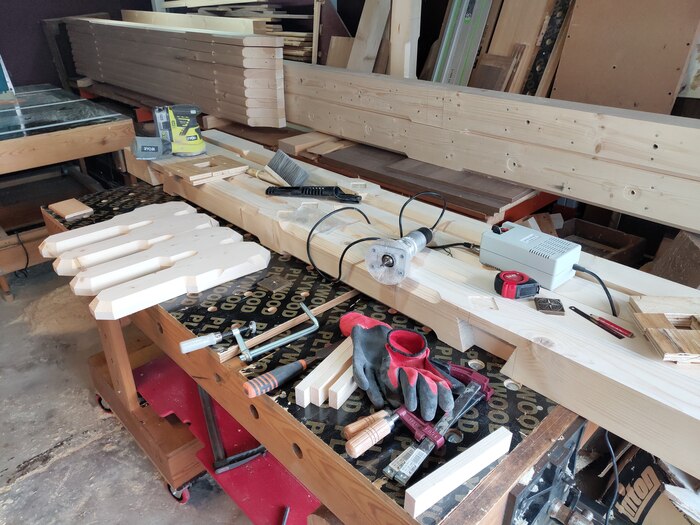

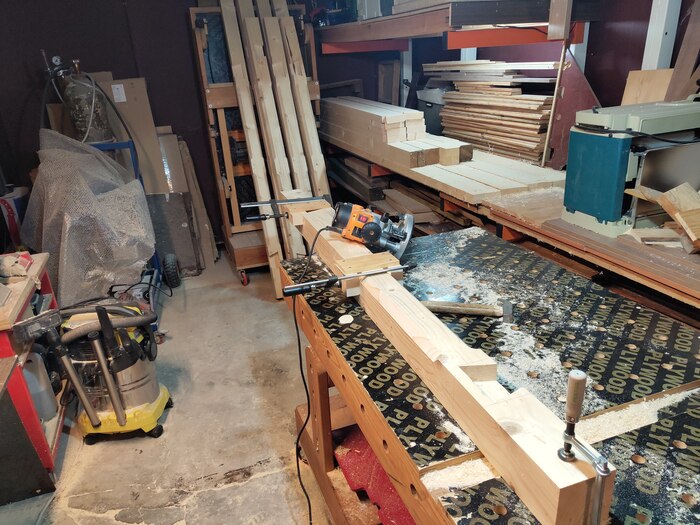

В оконцовке решил сделать фигурные вырезы с обеих сторон балок и поснимать фаски под 45 градусов, как и на основном каркасе:
Чуть поразмыслив по тому же самому шаблону отфрезеровал концы и на сторпилинах. Стропила два с половиной метра.
Мауэрлаты перед обжигом:

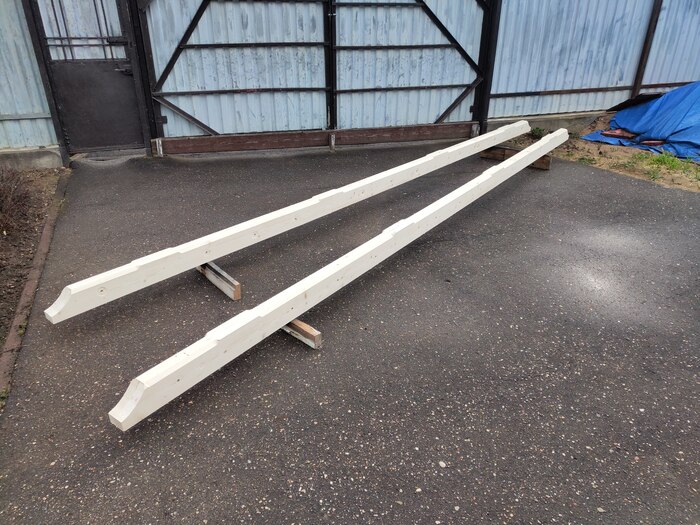

Обожжены и покрыты пропиткой - сохнут:

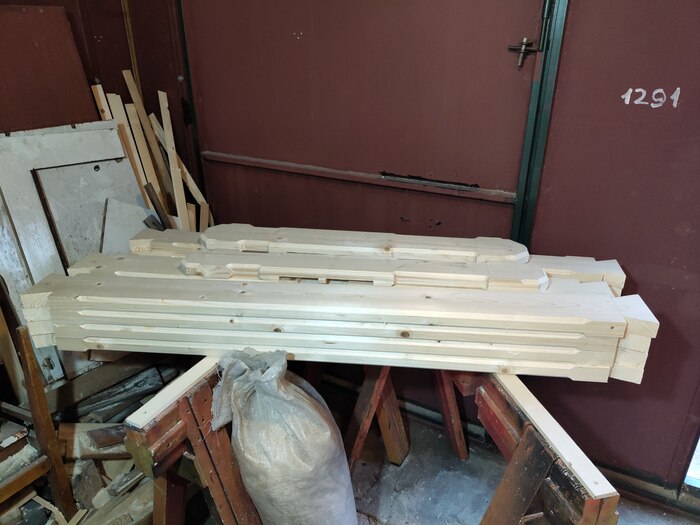

Мауэрлаты и стропила ждут монтажа:

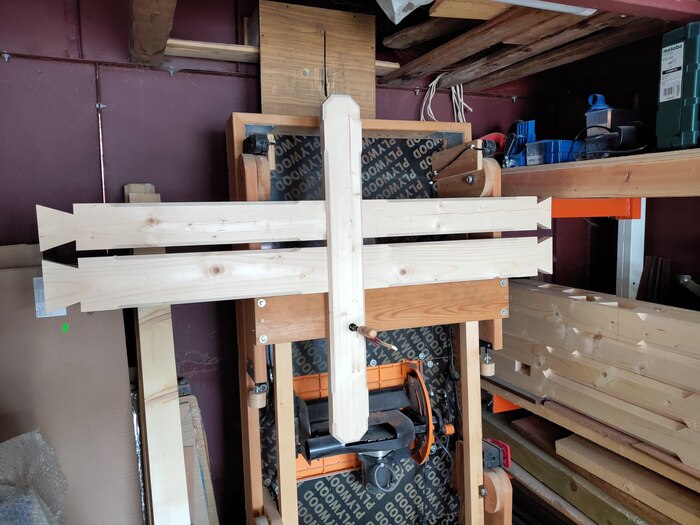

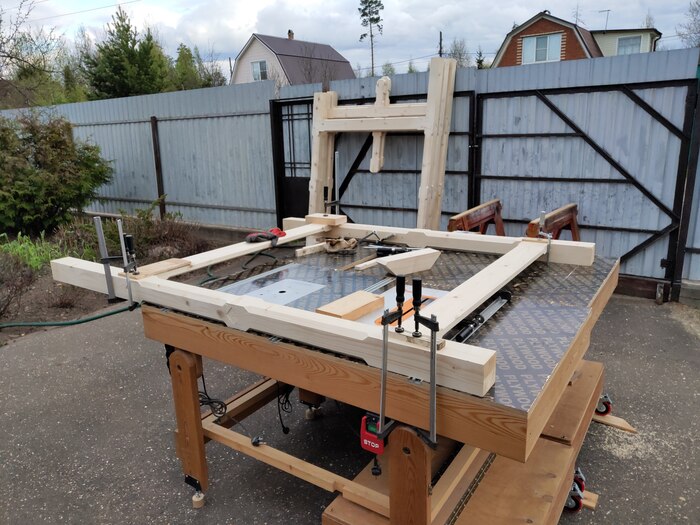

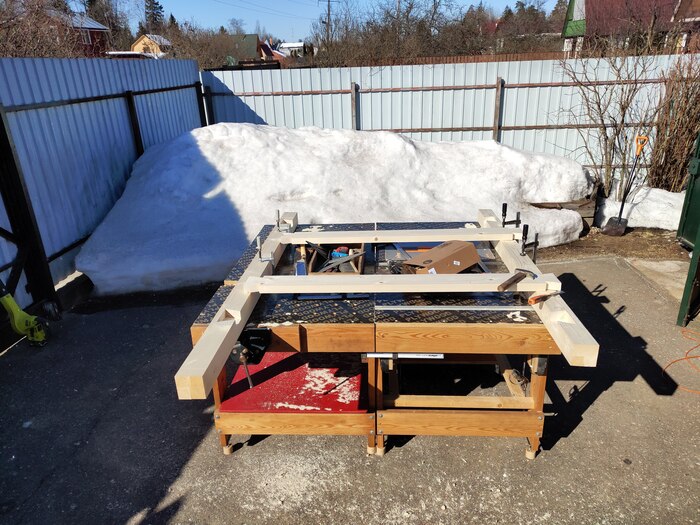

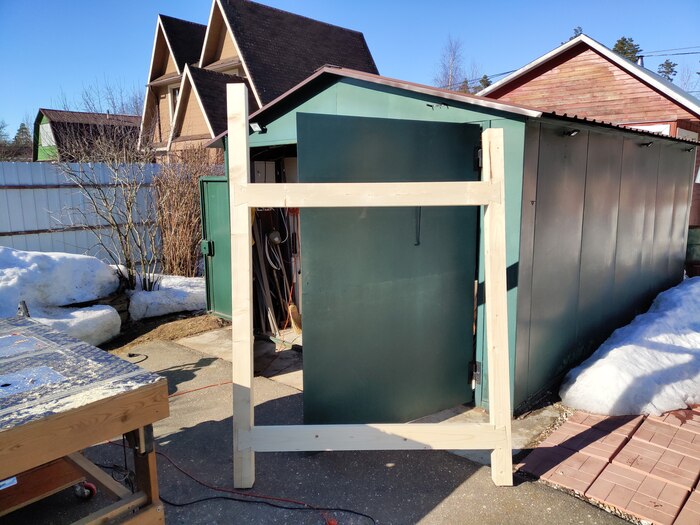

Тем временем склеиваю рамки, потому что обжигать их нужно в сборе, чтобы не прослабить соединения:

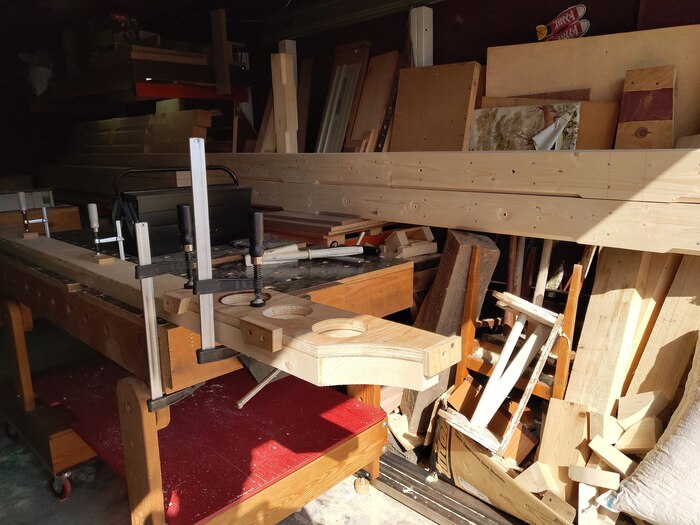

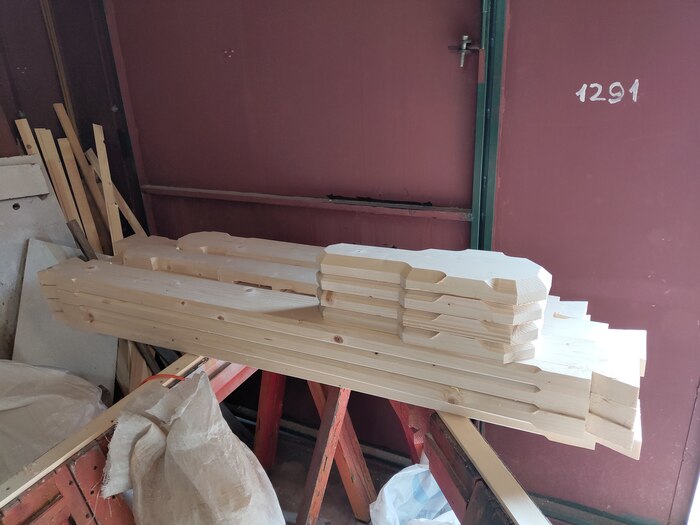

Так это всё складировалось в перерывах между работой. Мастерская маленькая, там складывать некуда.

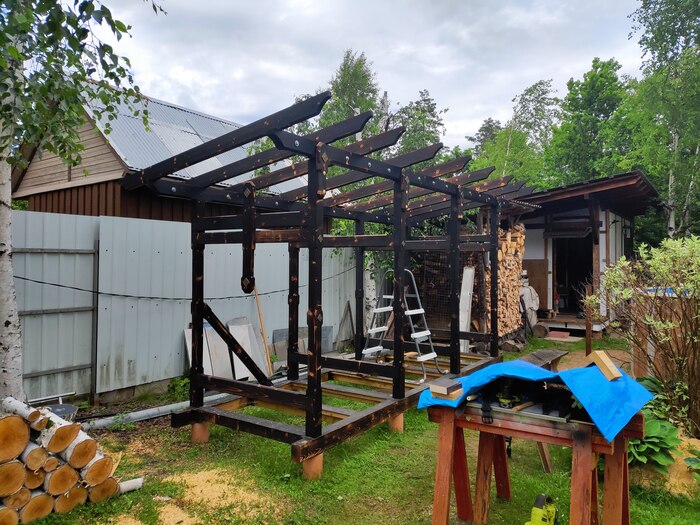

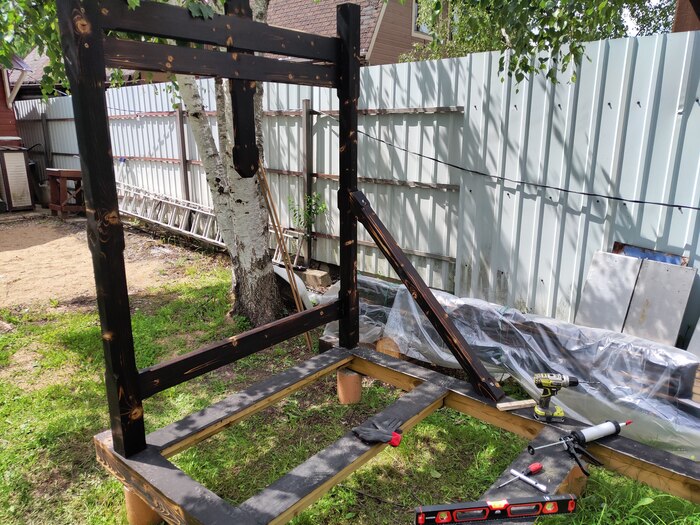

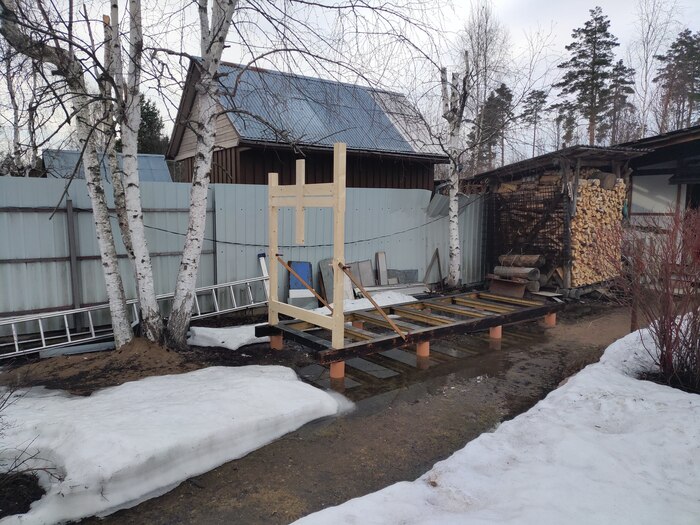

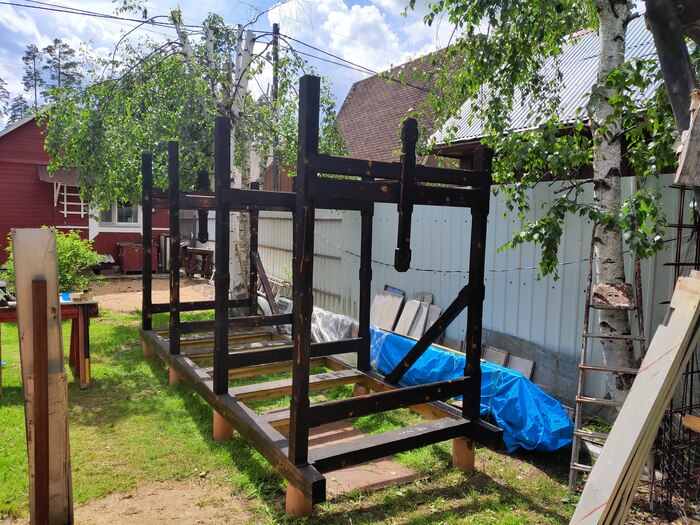

Ну и наконец под конец лета взял недельку отпуска, чтобы всё это собрать:

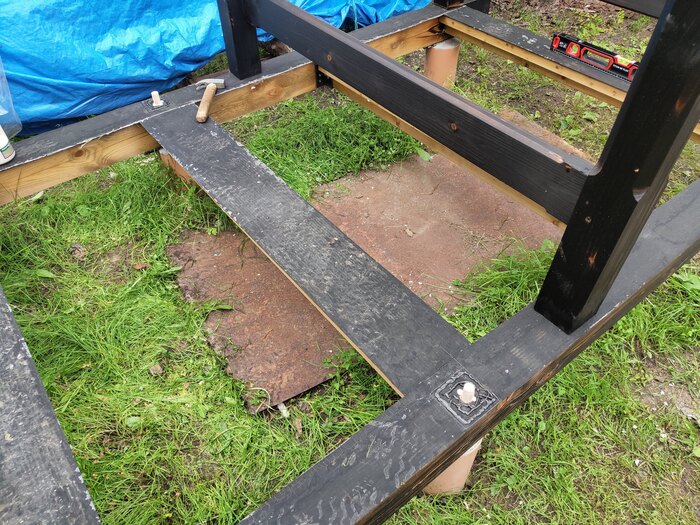

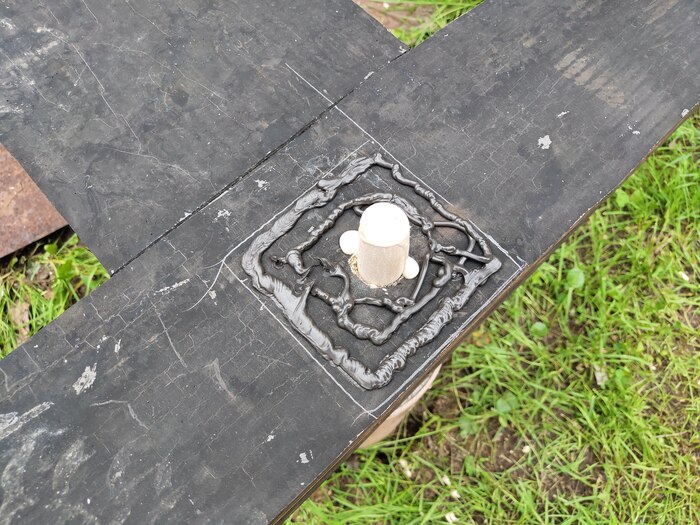

На такие шканты с тайтбондом и герметиком сажал основания столбов. Герметик для того, чтобы влага не затекала под столб и он не подсасывал ее торцом. Предварительно перед обжигом и покраской столбы ставил на часок - другой нижними концами в ёмкости с антисептиком - чтоб пропитались.

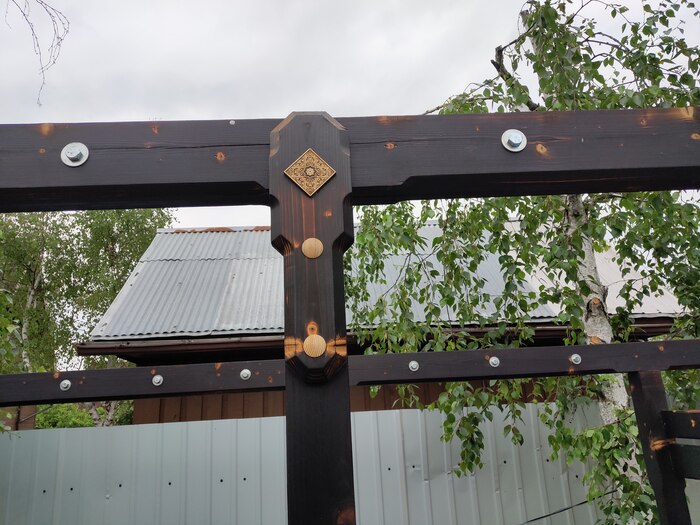

Крепление мауэрлатов при помощи декоративных деревянных накладок:
Утопленные головки глухарей закрываем деревянными заглушками и латунной накладкой:

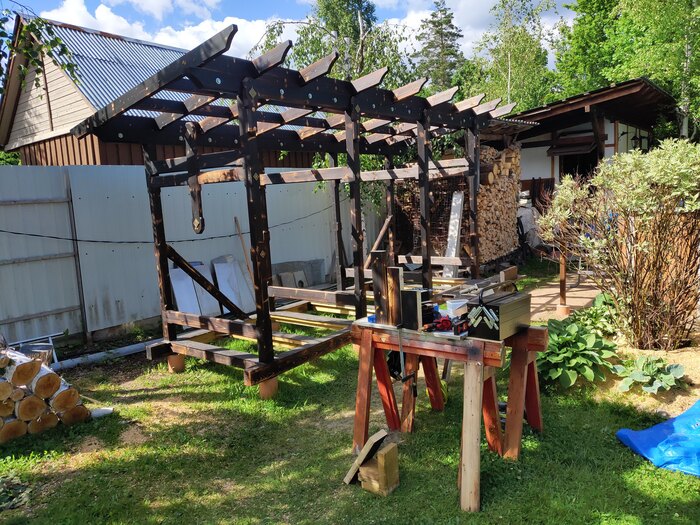

Далее постепенно заполняем каркас крыши обрешеткой под настил плитного материала:
Все эти перемычки запиливались по месту из заранее заготовленных досок. Пользовался самодельным шаблоном для одновременного снятия длины доски и углов реза с обеих сторон.
Прикручивал по месту на косой шуруп при помощи крэговской приспособы. Гнёзда от косых засверливаний с задней стороны досок, поэтому в глаза не бросаются.
