Замена затвора Sony A7m3⁠⁠

Привет
Ремонтирую всякое такое дорогое и стеклянное, иногда пишу тут отчеты по ремонту. Только фототехника и ничего лишнего, подписывайся. Сам с г. Челябинск, но без проблем принимаю технику с других городов.

Sony A7-3, наверное самый массовый беззеркальный полнокадровый фотоаппарат.
По информации из открытых источников, в апреле 2019 года продажи Sony A7 III в Японии превысили совокупные продажи ПЯТИ лучших моделей конкурентов. Это был действительно народный фотоаппарат который и сейчас не стыдно достать на людях.

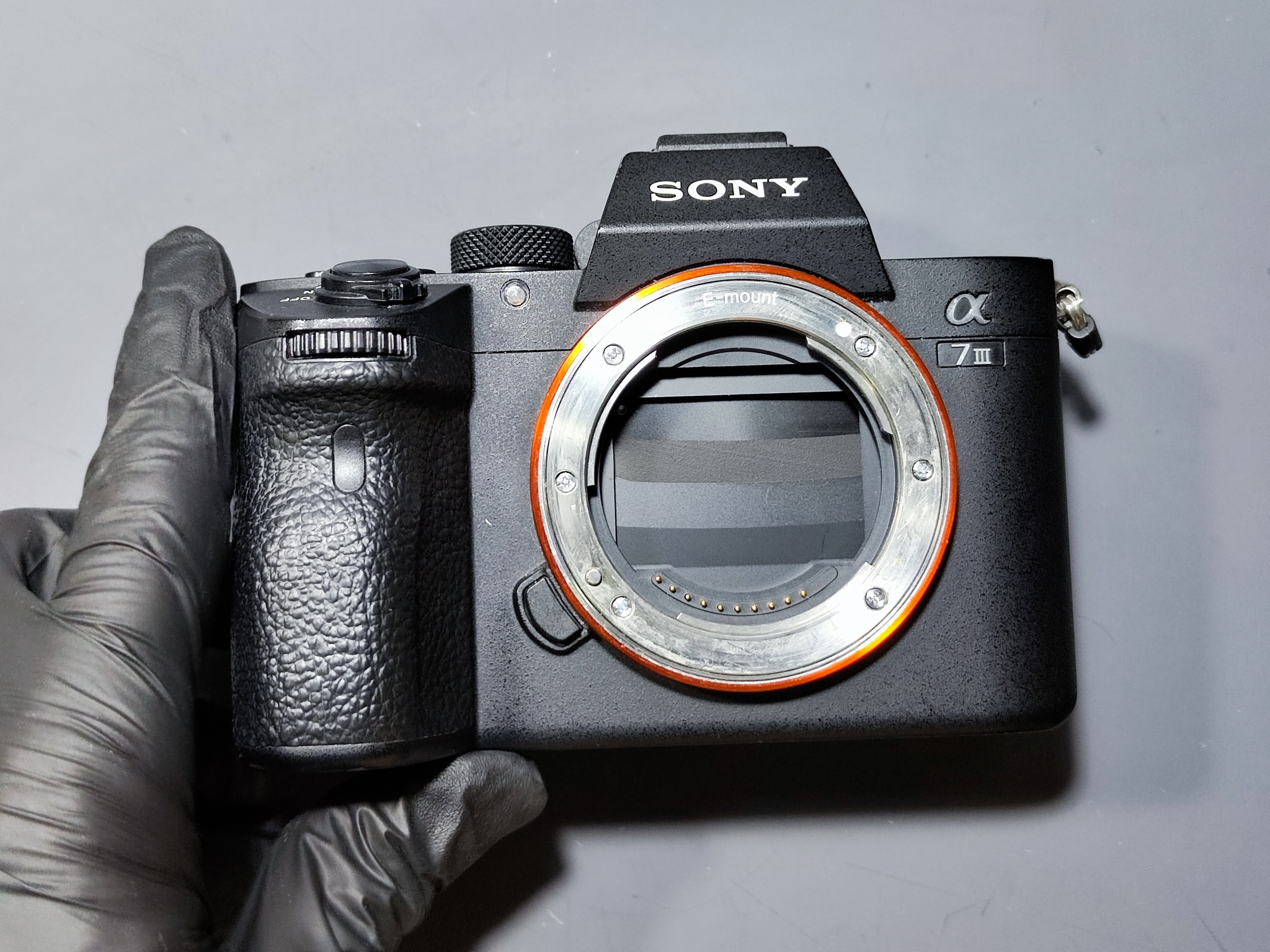

Ну а ко мне он попал на замену затвора, фотоаппарат выдает ошибку.

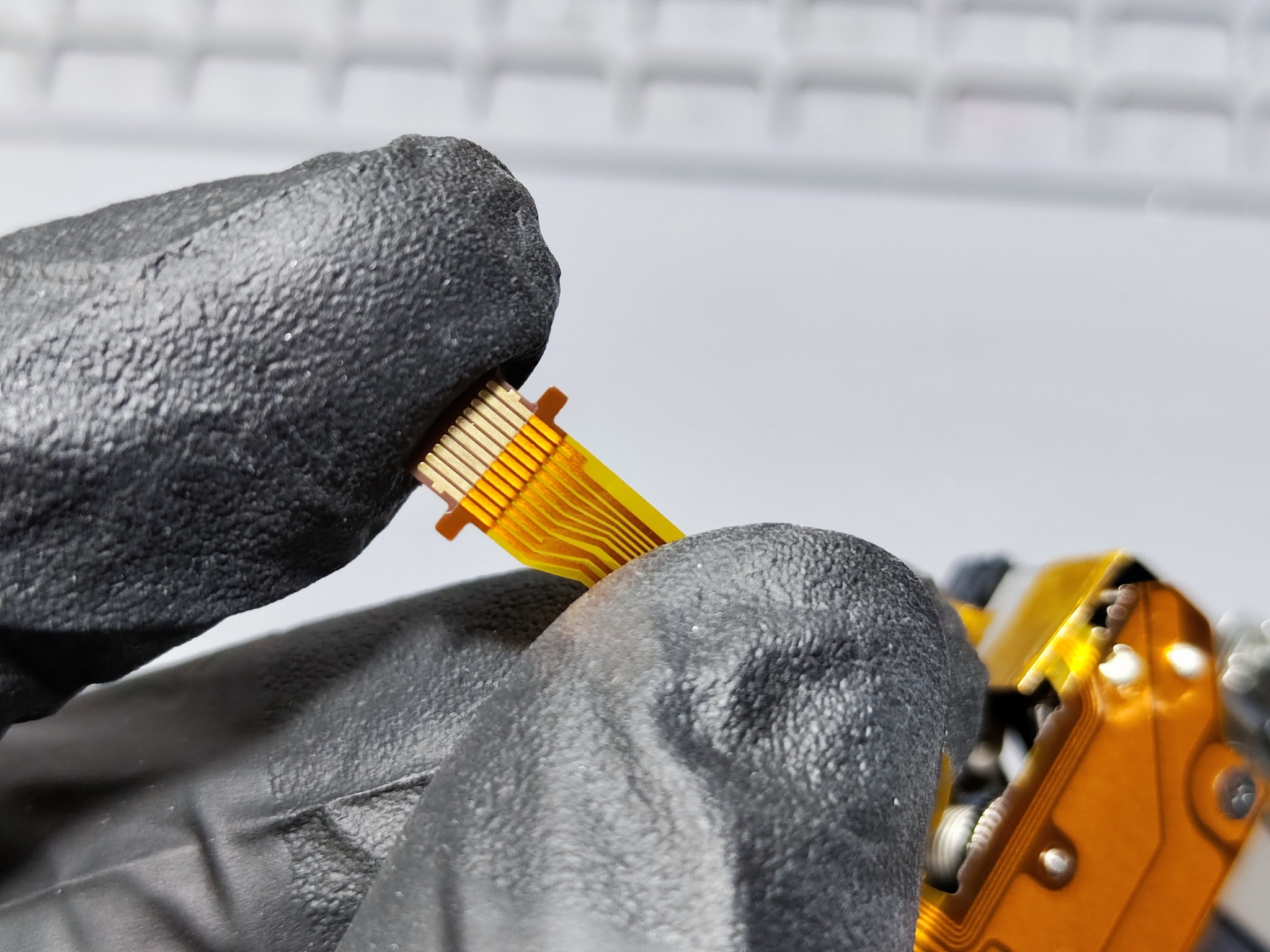

Ремонт не сложный, но ответственный. Сони ребята технологичные и сделали тушку очень плотно собранной со множеством шлейфов который заходят на плату с разных сторон. Шлейфы тонкие и очень нежные, нужна аккуратность.

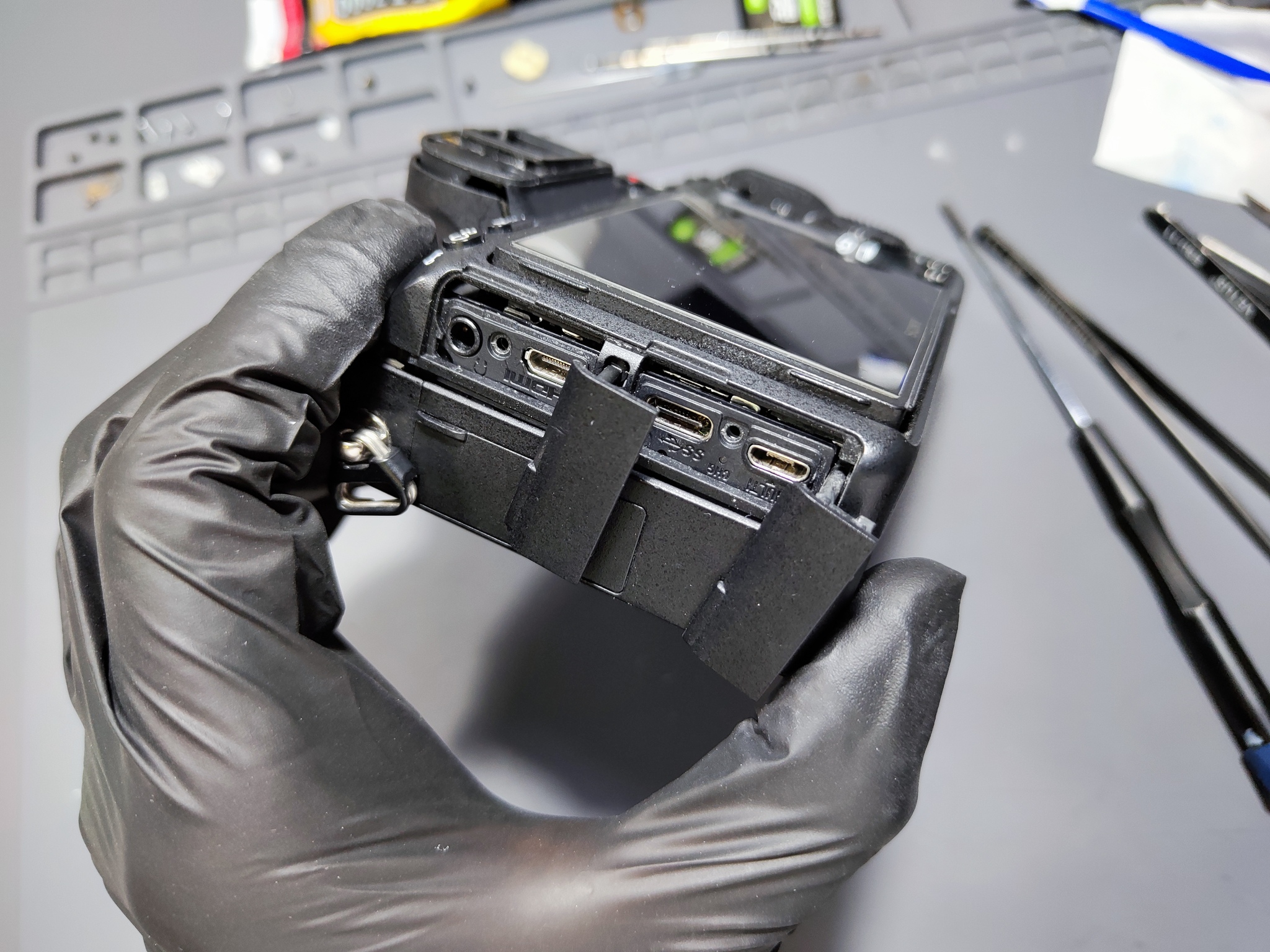

При разборке увидел небольшое попадание влаги, не критично, на важный компоненты не попало.

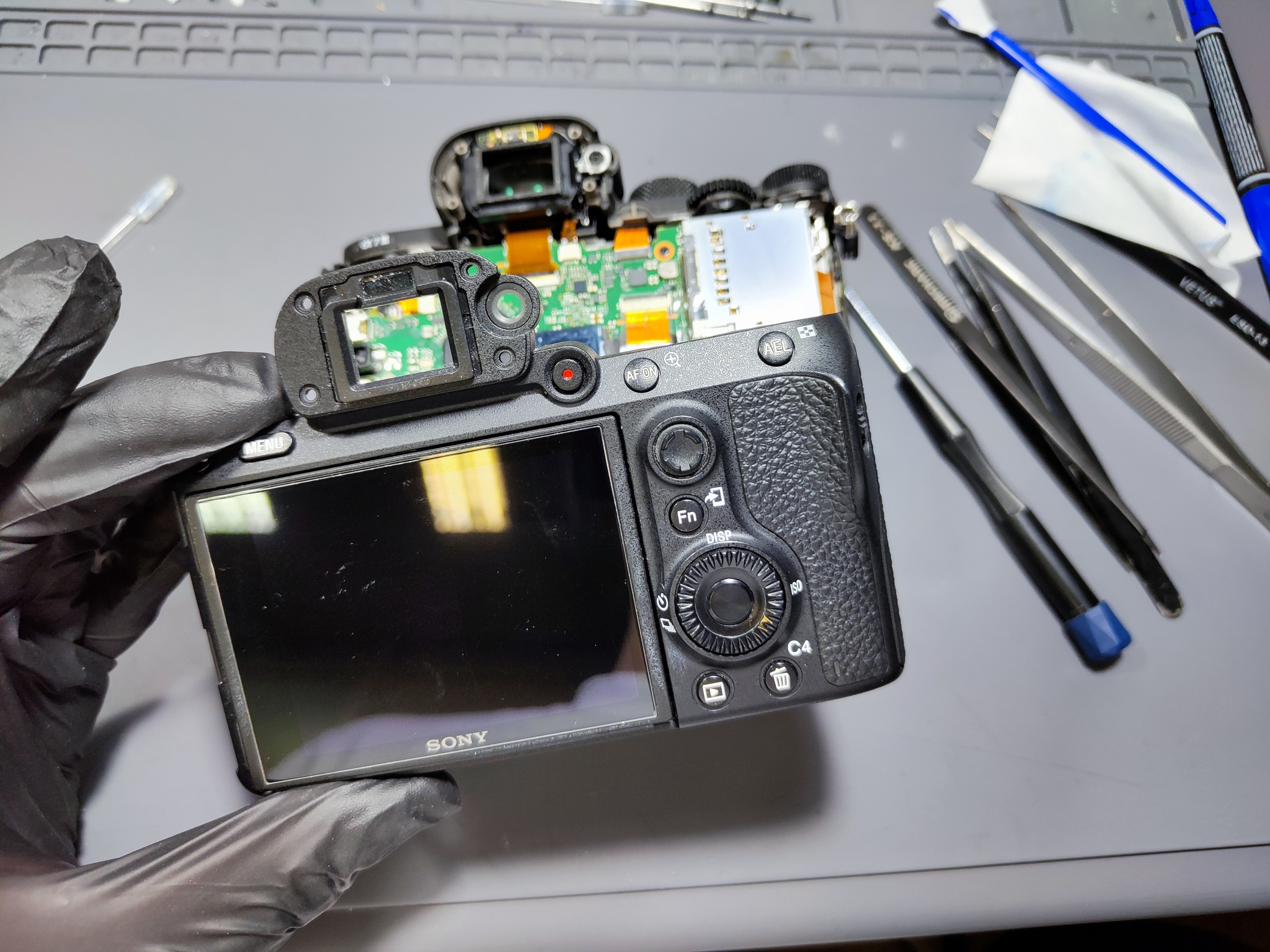

Далее скидываю заднюю часть, дисплей, верхнюю часть, электронный видоискатель.

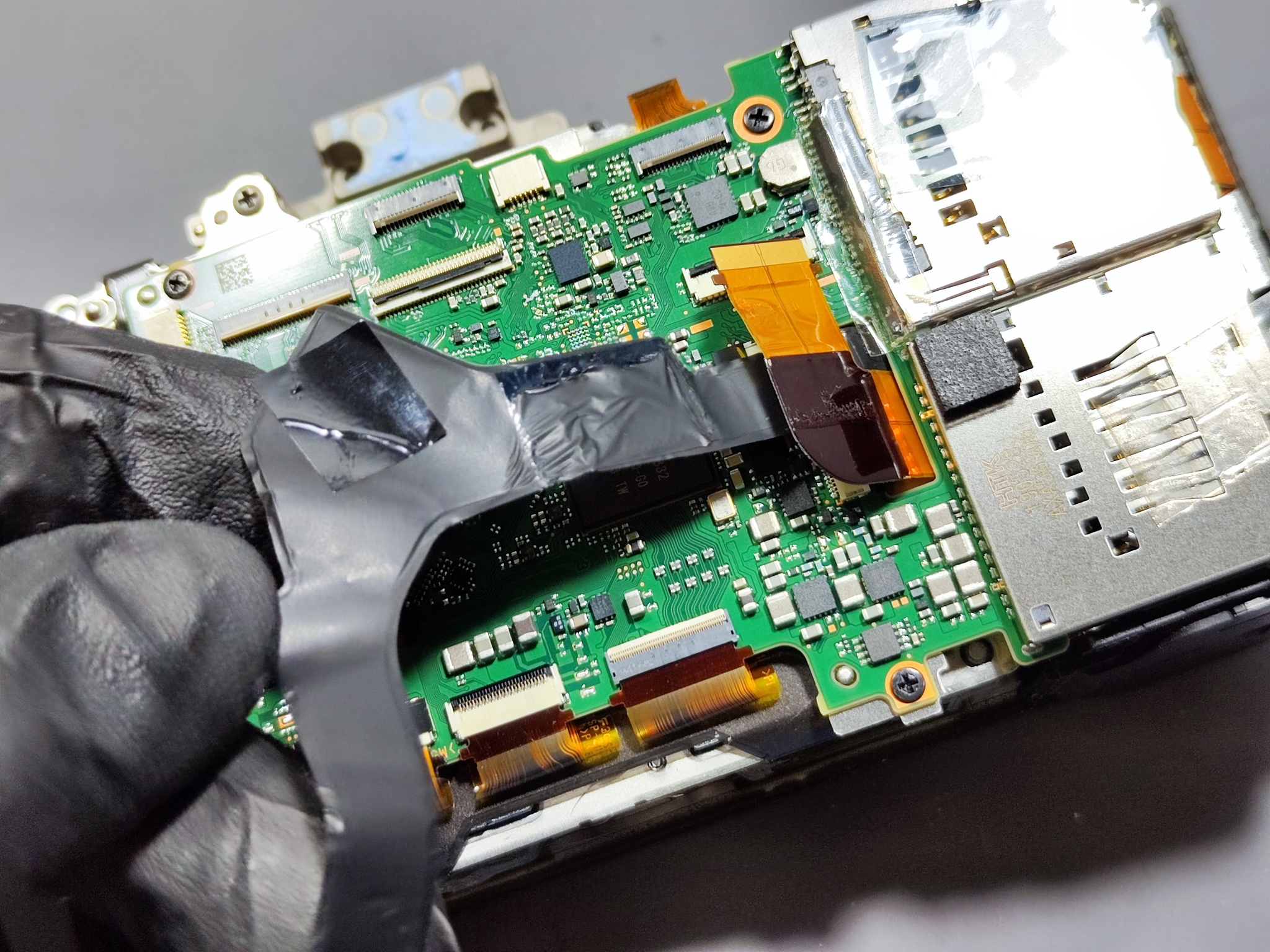

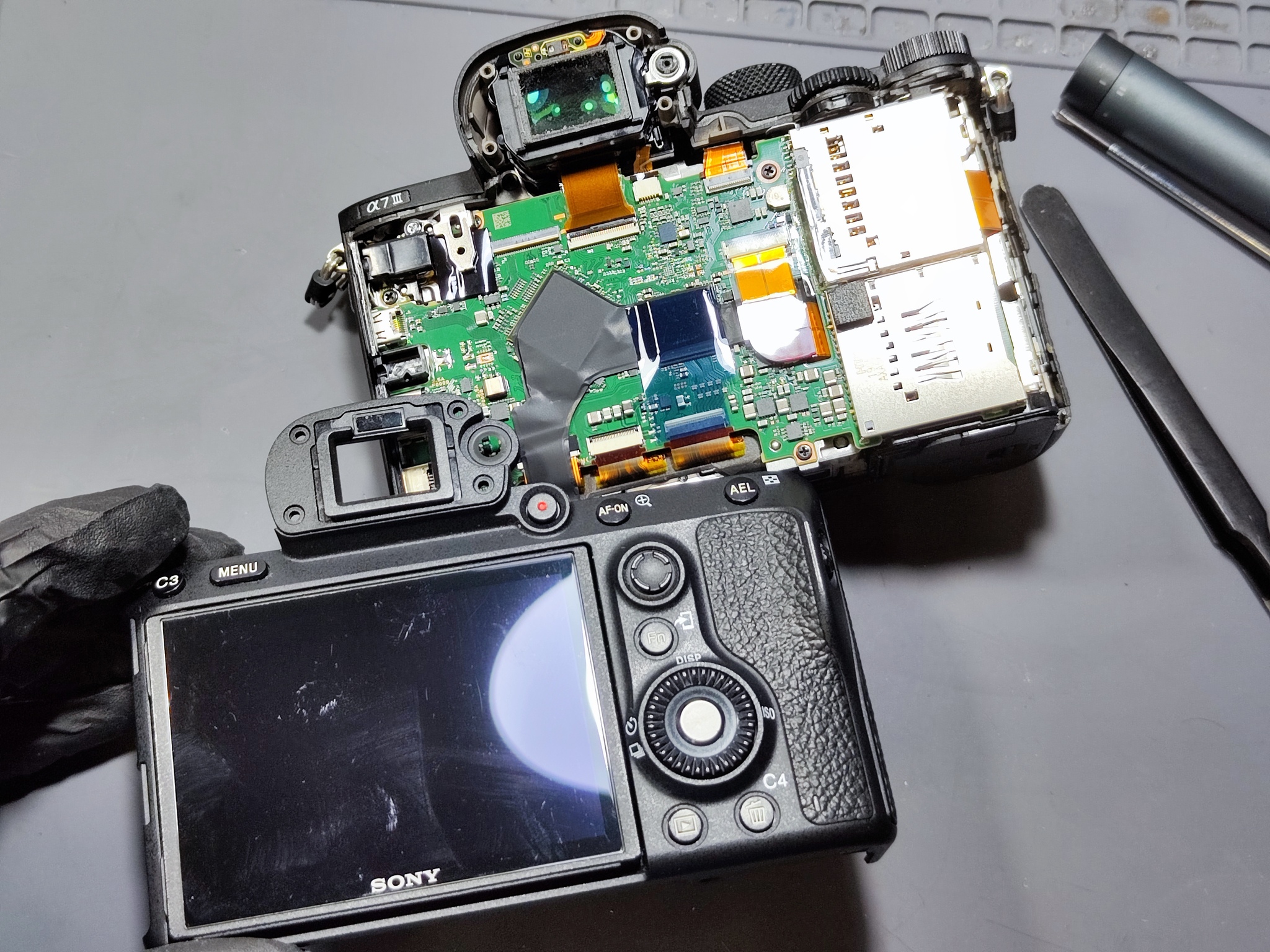

На плату приклеен термопроводящая графитовая пленка для отвода тепла на корпус. Читал про эти пленки, у них какая то дикая характеристика теплопроводимости по площади. А выглядит просто как скотч на который карандаш покрошили.

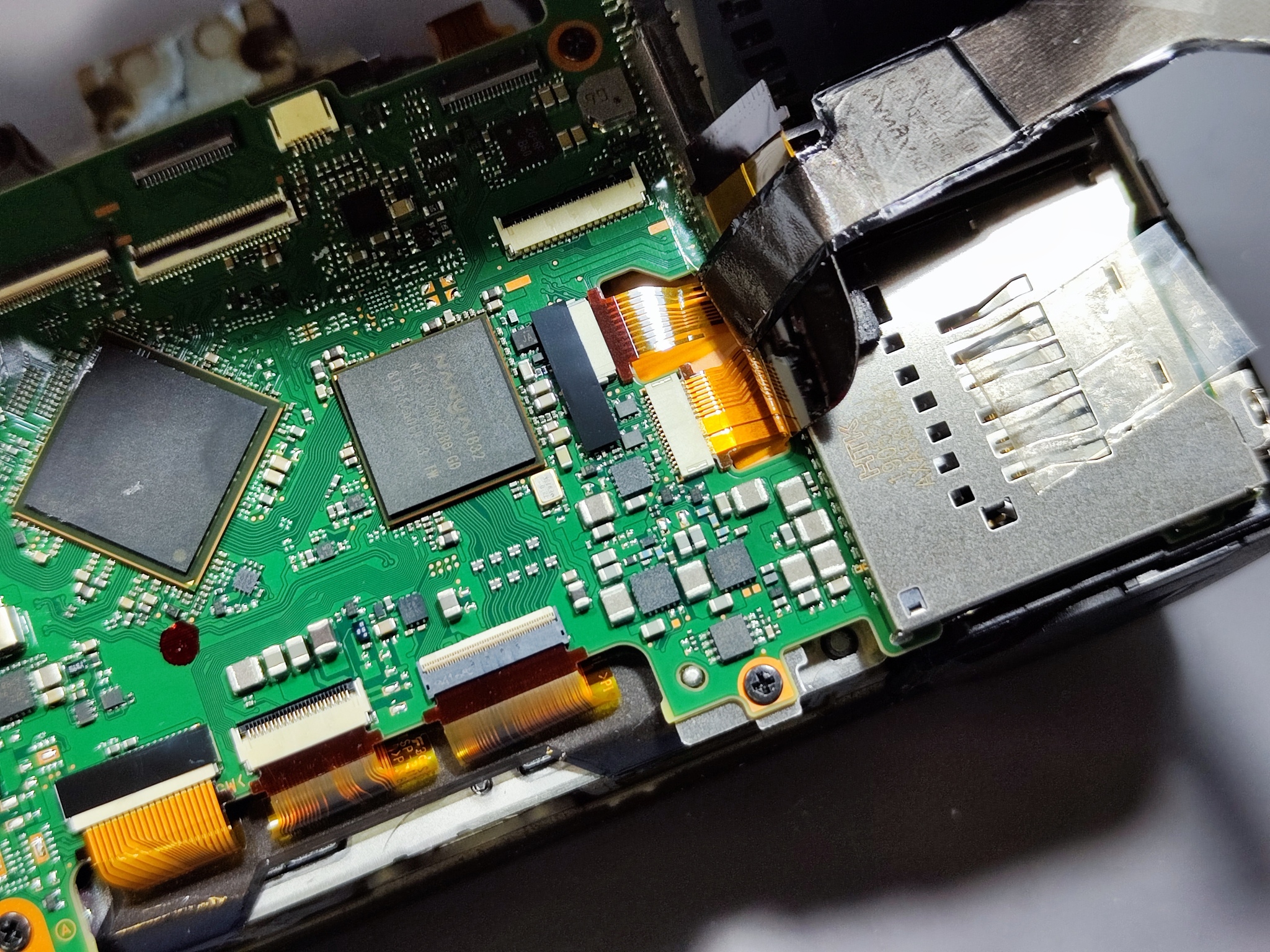

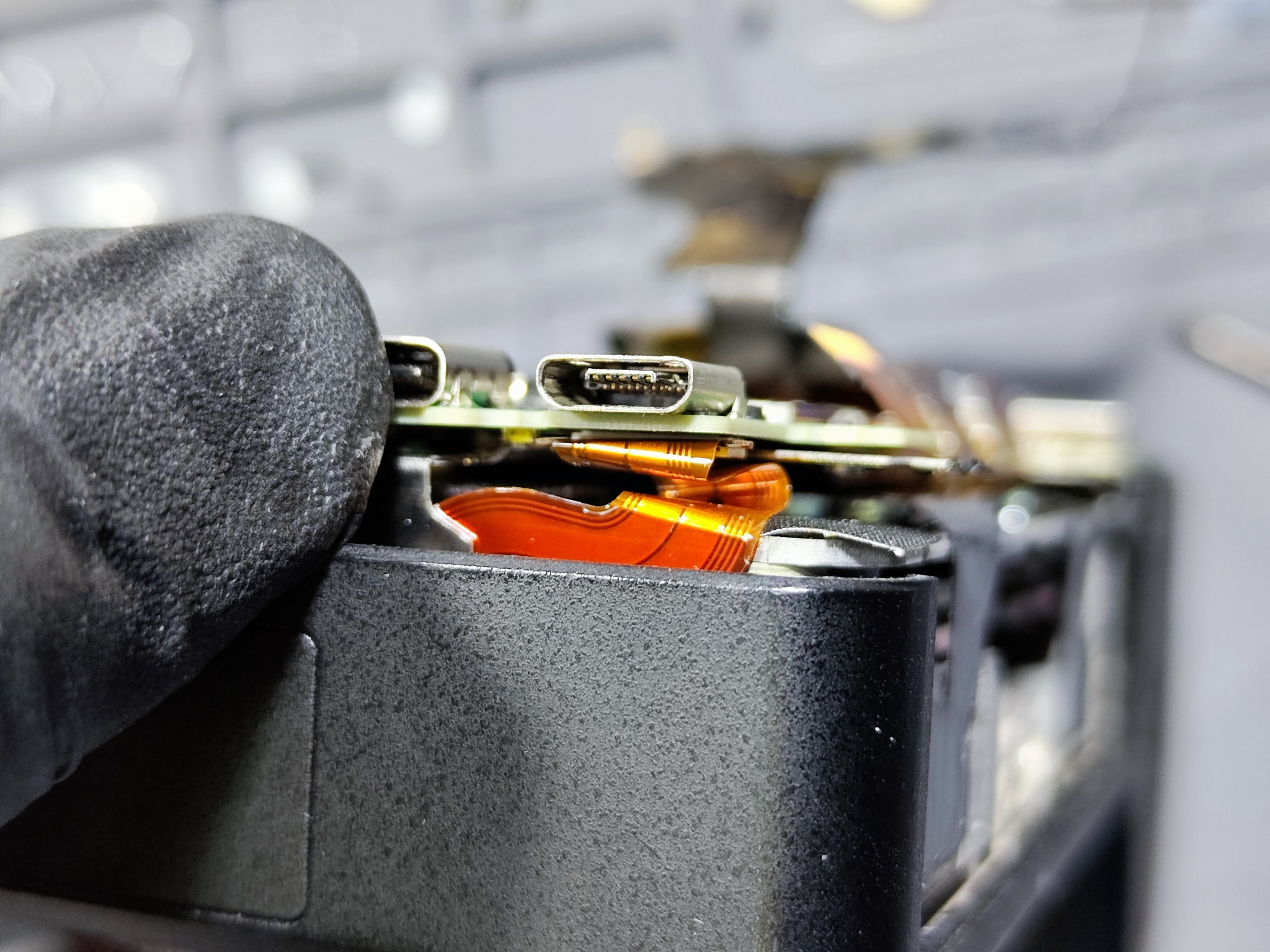

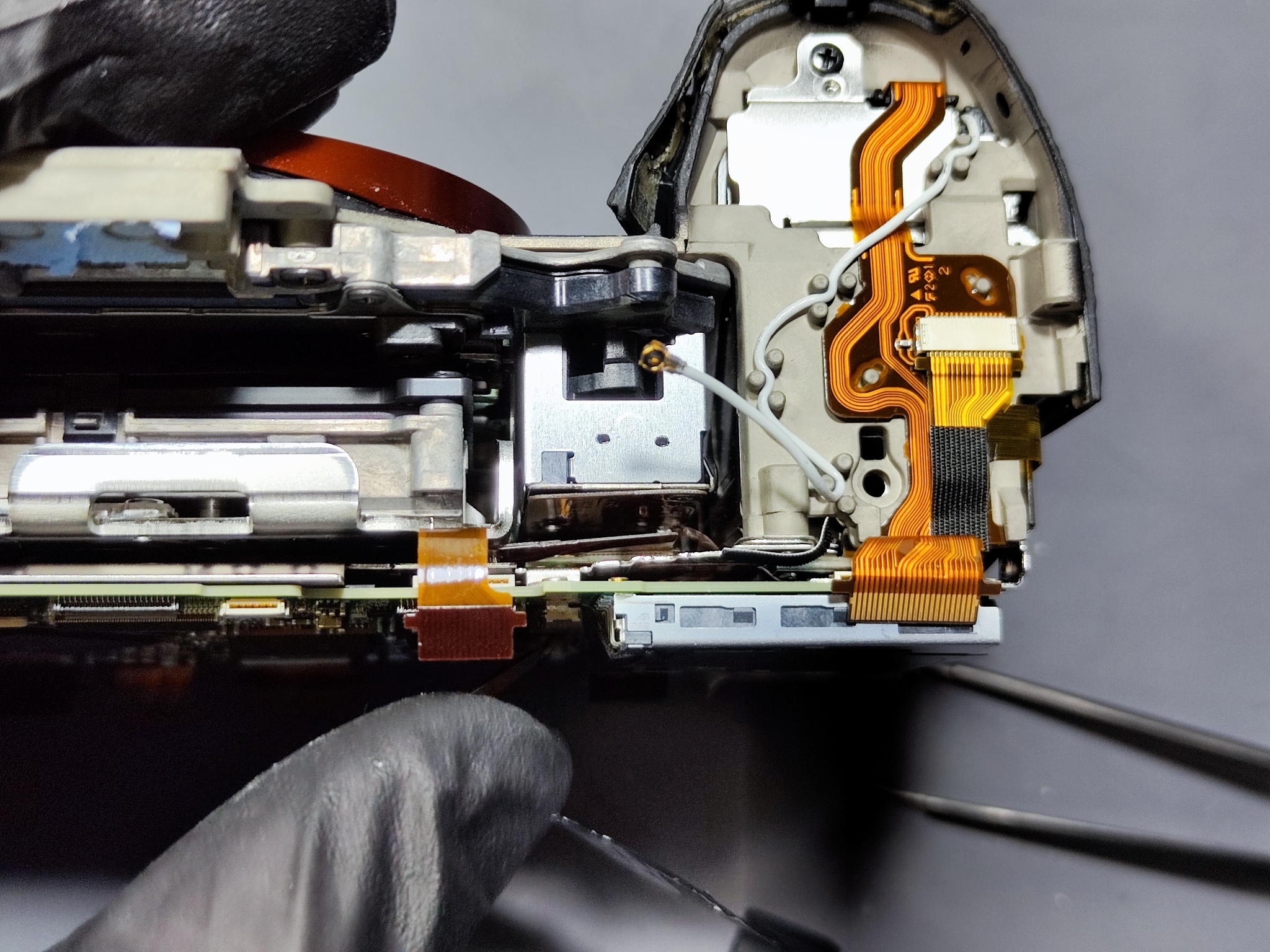

Под пленкой еще шлейфы, и сверху шлейф, и снизу под платой шлейф. Canon конечно поудобнее будет в этом плане)

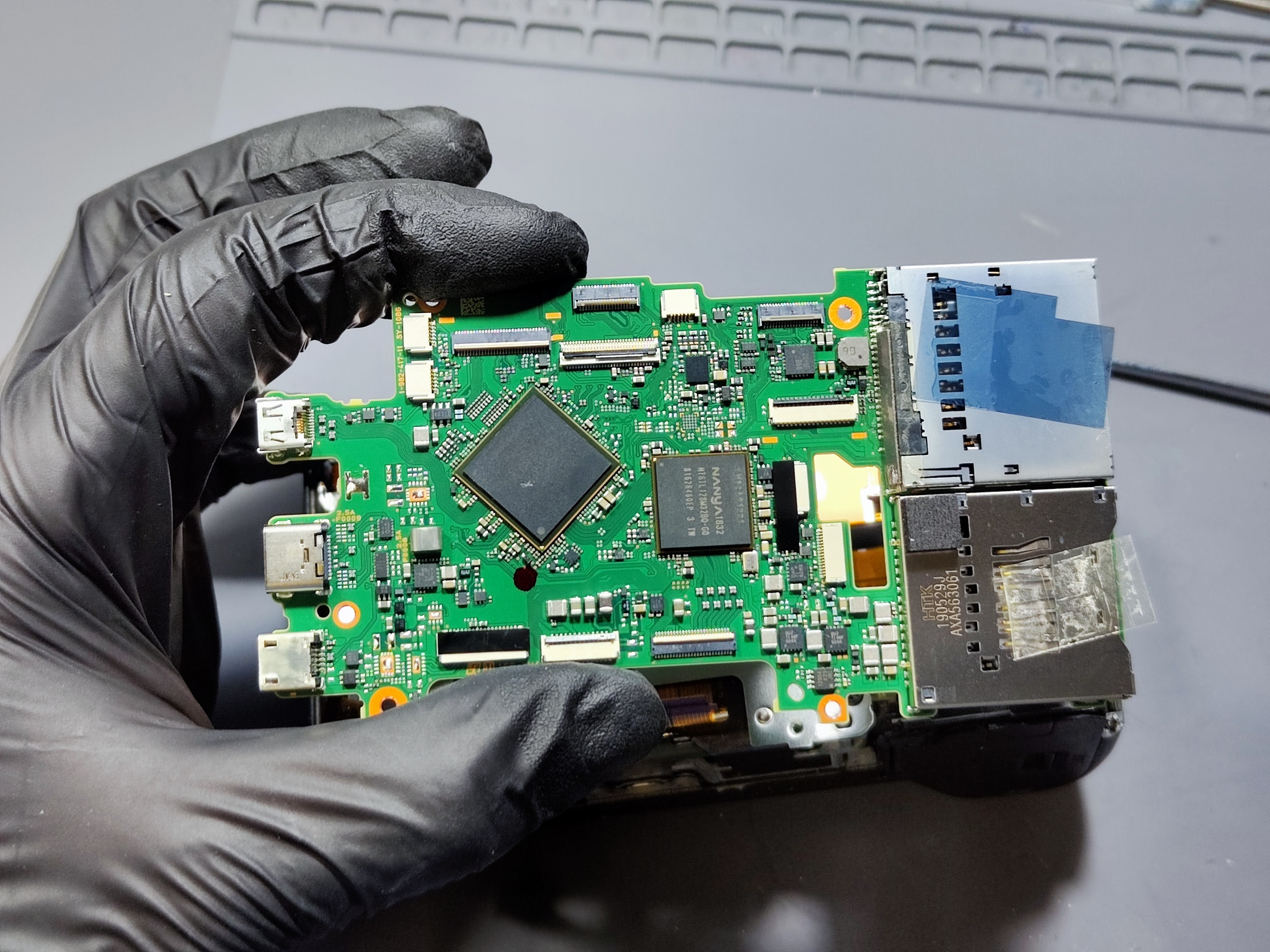

Плата снята, аккуратно ее в сторонку.

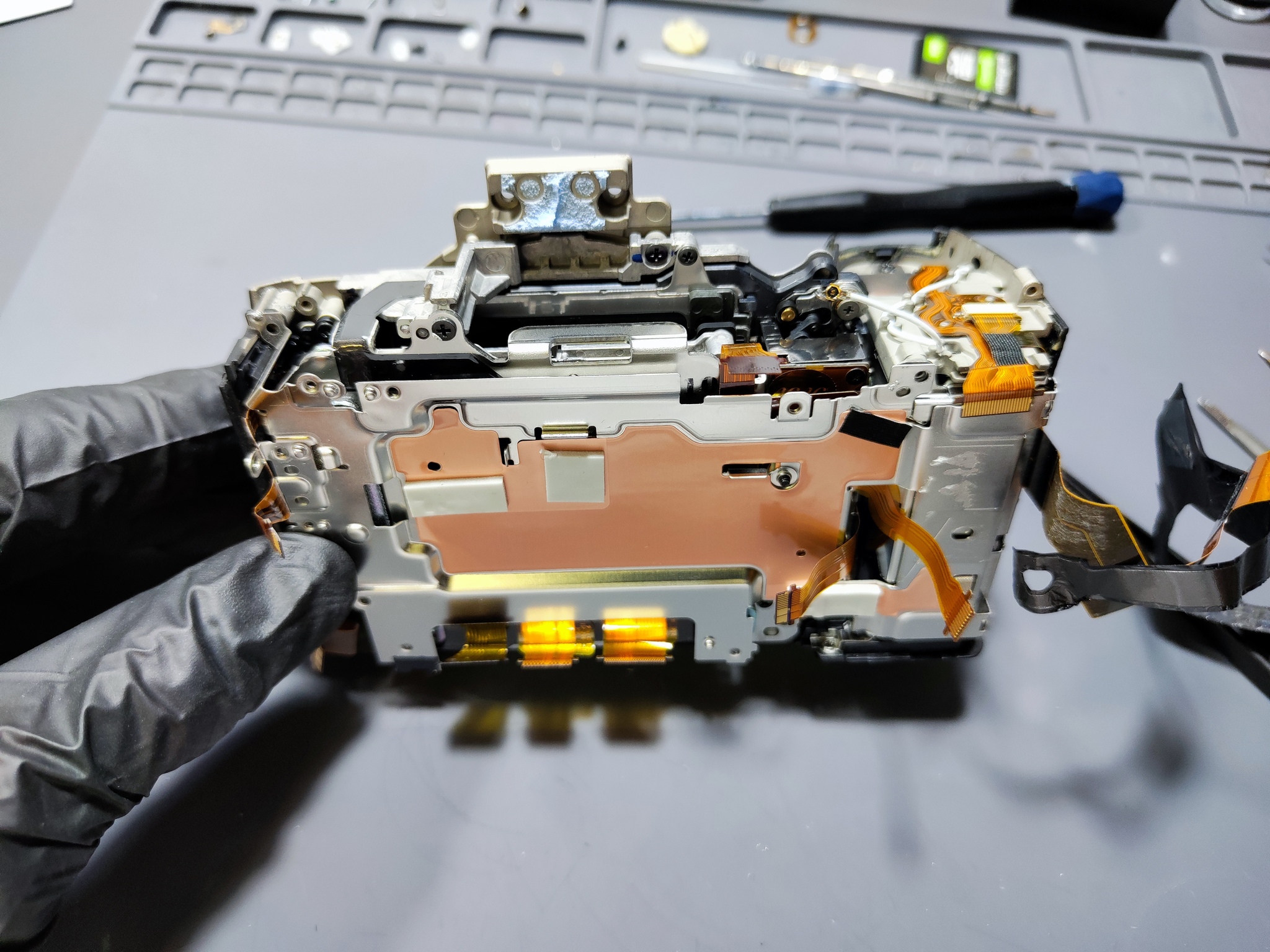

Далее металлический бэкплэйт, и под ним матрица.
Матрица выполнена едино со стабилизацией.

Матрица ужас какая грязная, при сборке обязательно всё через чистку.

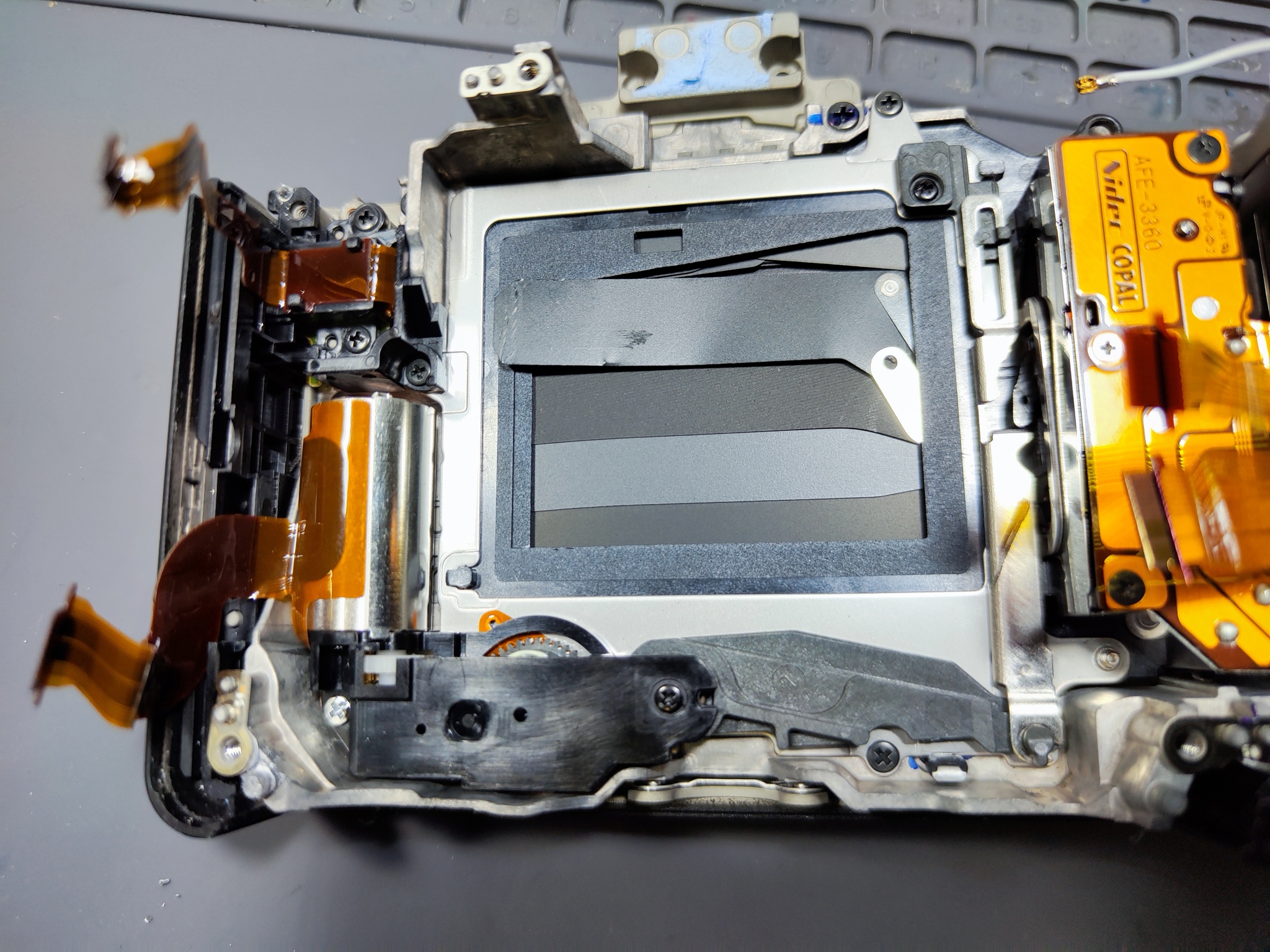

Ну а далее можно посмотреть на фарш из шторок затвора.
Эта шторка могла испортить фильтр матрицы, поэтому если увидели ошибку камеры, но снаружи ничего не видно, это еще не значит что само починится. Лучше сразу на диагностику в сервис.

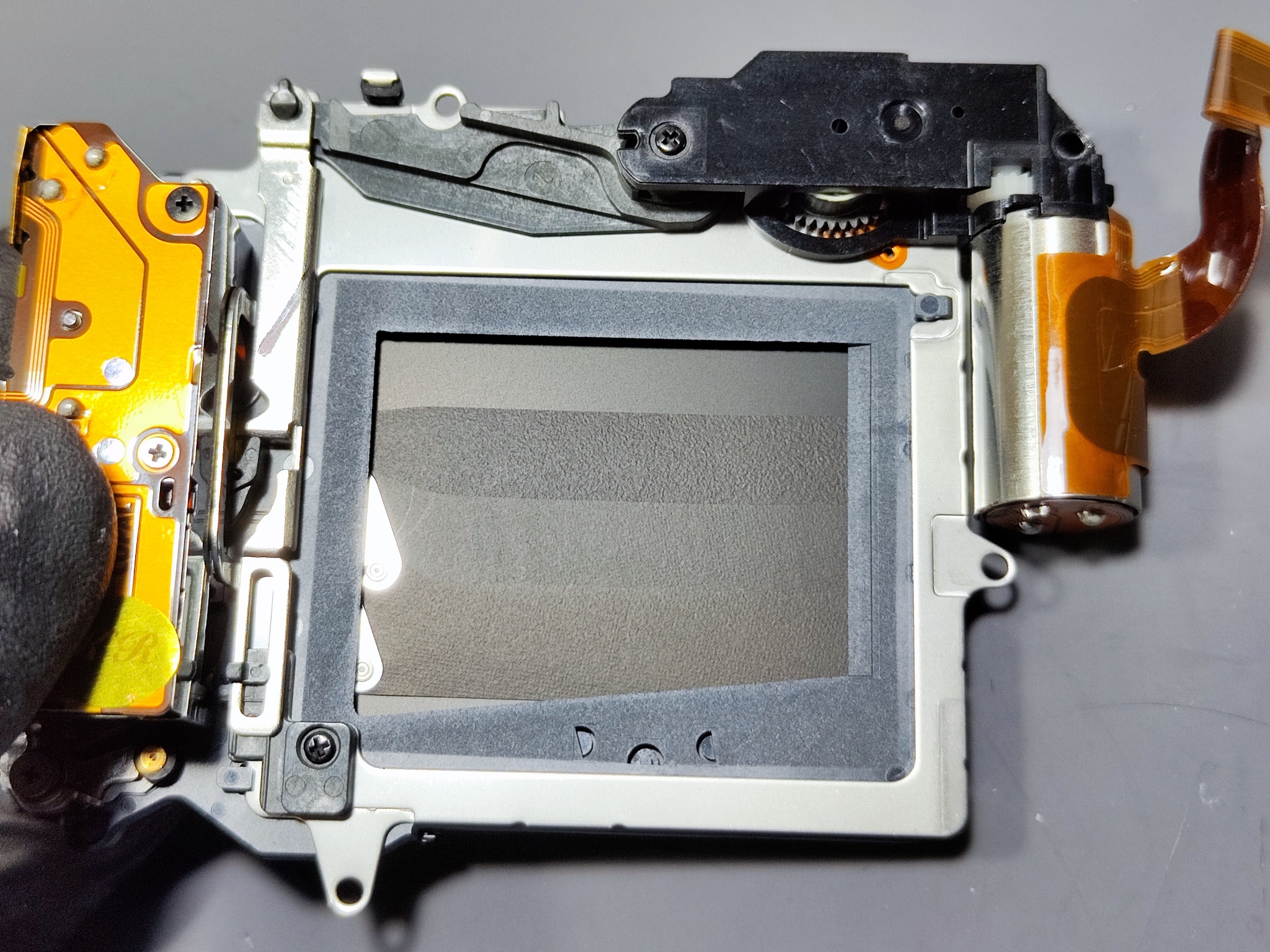

Затвор установил новый, оригинальный, в оригинальной упаковочке.
Он кстати от соседней модели, Sony A7R3. Цена примерно одинаковая, но ресурс в разы больше.

Чистка матрицы. Давно ее не делали, на швабре видно полосу грязи

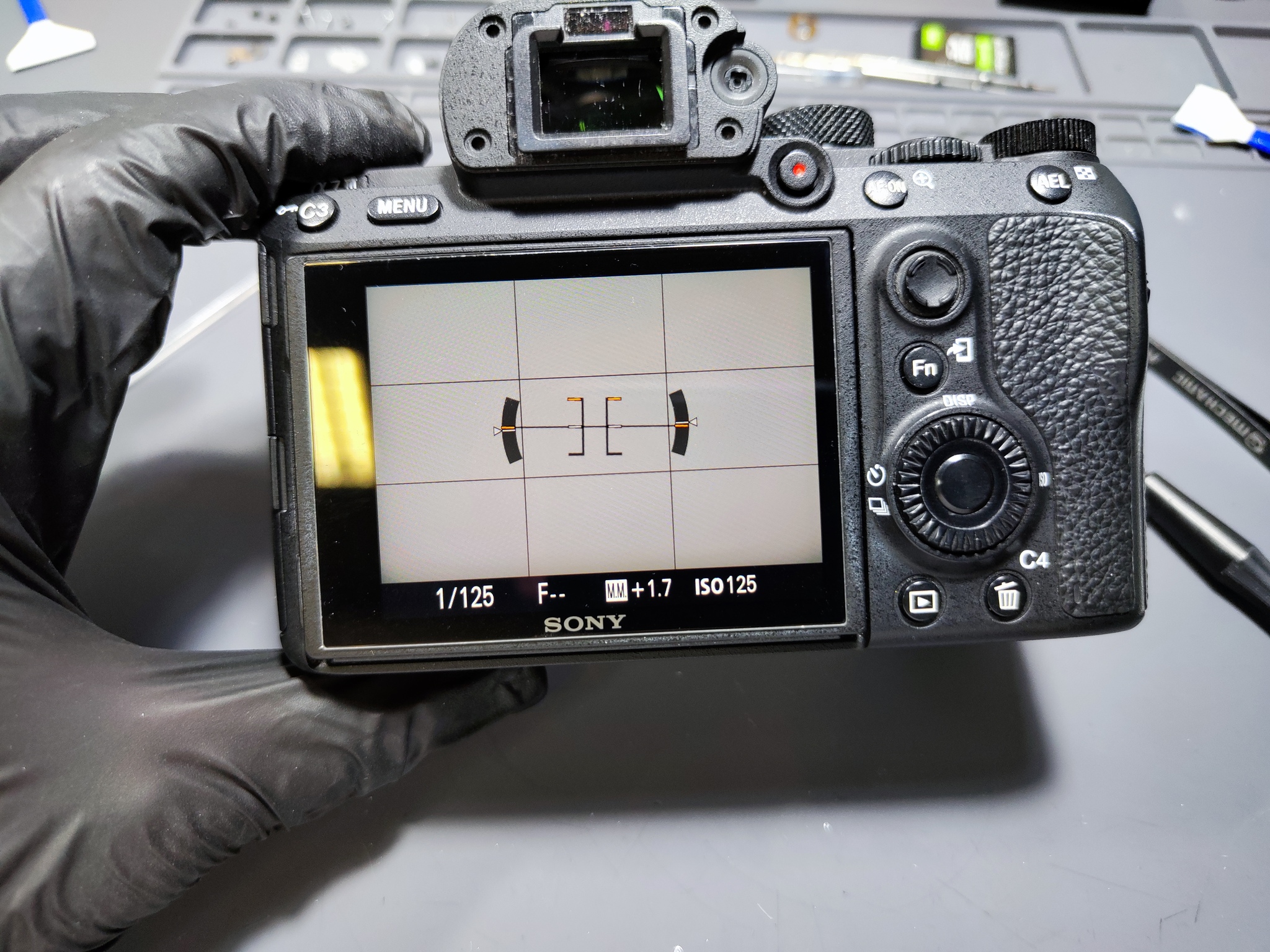

Далее обратная сборка и проверка

Фотоаппарат снова здорово зашуршал на все 10 кадров в секунду.

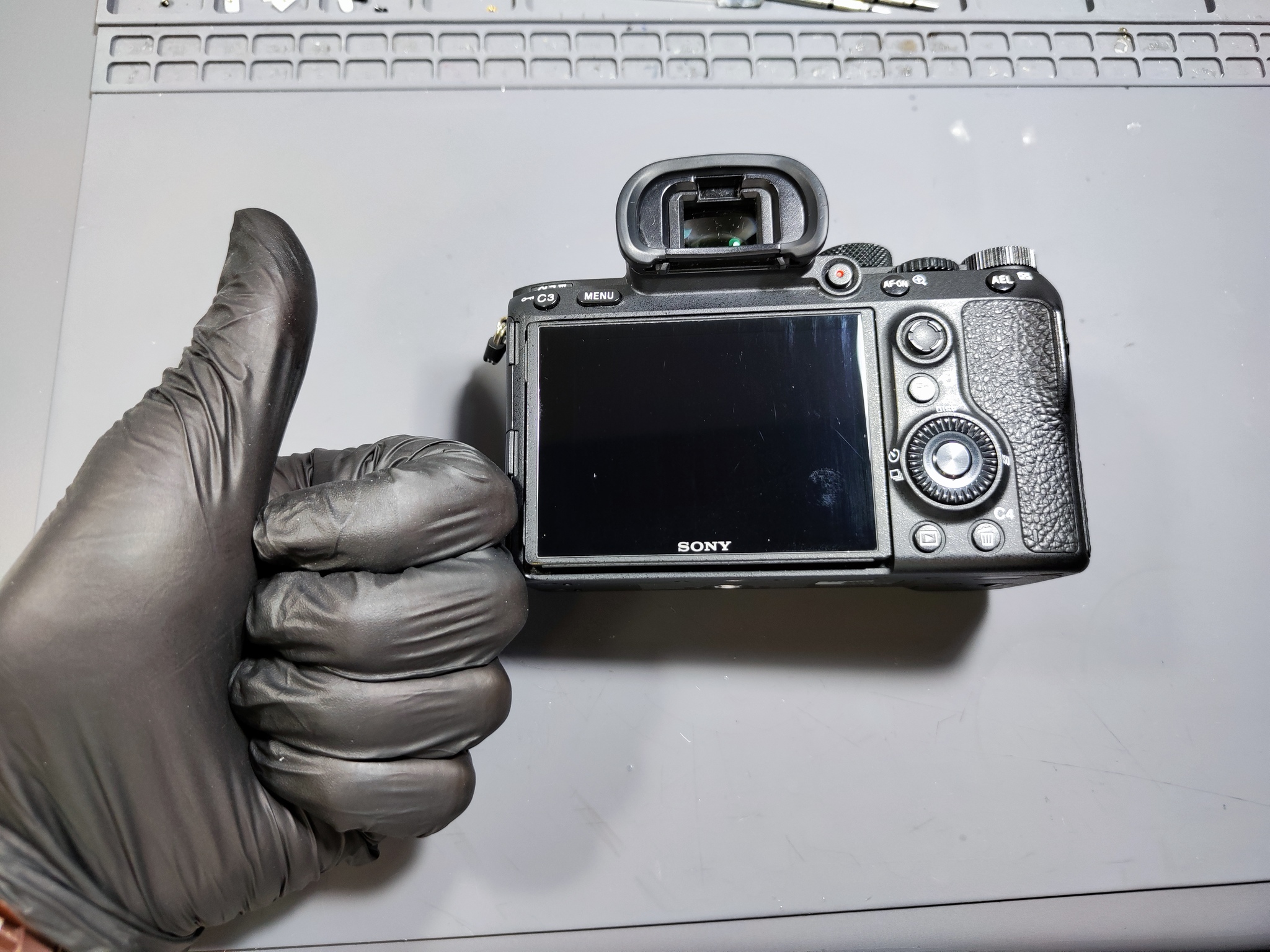

Окончательная сборка и передача владельцу.
