Требуется помощь!

Всем ремонтерам горячий салют!

Я обращаюсь к сообществу за помощью и советом.

Работаю я системным администратором и нет нет да и починяю телефоны, до сложных ремонтов конечно не добрался, но желание развиваться в этом плане есть

Так вот принес мне брат жены телефон Dexp Ixion M345

Со словами что при зарядке что то там коротнуло и теперь он не включается

Вот еще фото

До батареи ток не доходит, если кто подскажет в какую сторону копать, где что проверять. Буду премного благодарен

И вот еще такой крик о помощи

достался мне телефончик TeXet TM-4972/X square с разбитым тачскрином

Может у кого где завалялся тач? Так как ни в Китае, ни у мастеров, ни на разборах не нашел ( для ребенка собрать - пусть пользуется и вроде неплохой для первого телефона и не жалко будет если уж разобьет повторно. Или подскажите может это клон какого нибудь китайца, чтоб с Али заказать.  У официалов смотрел на сайте - там ничего нет


Не топите в минусах, пост создан как просьба о помощи )


Вот его фотки

Всем заранее спасибо. Котиков у меня нет, но накопился на работе вот такой вот ежик из Китая ))

Баянометр выдал какую то ерунду про корейские мелодрамы ))

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.


В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

0
Автор поста оценил этот комментарий

Сделал бы что ли более крупный снимок схемы... у нас же нет увеличительных стекол.

раскрыть ветку (1)
2
Автор поста оценил этот комментарий

Так лучше?

Иллюстрация к комментарию
показать ответы
0
DELETED
Автор поста оценил этот комментарий
А у меня есть)))
раскрыть ветку (1)
2
Автор поста оценил этот комментарий

Что есть? тач на Texet?

показать ответы
6
Автор поста оценил этот комментарий

Фирма Dexp это убожество полное, покупал как то джойстик этой фирмы так 3 раза ходил менял, пока с полноценно рабочими кнопками не отыскал.

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Ну ребенку как первый телефон с тачем пойдет мне кажется, тем более если он уже есть и не работает только тач, можно же попробовать )

показать ответы
0
Автор поста оценил этот комментарий

А, и ещё, не включается от слова совсем? Ни индикации, ни вибро и т.п. нет?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Добрый день! Я все таки купил лабораторный блок питания, так вот он при подключении к плате сразу показывает короткое замыкание, может что еще подскажете?

0
Автор поста оценил этот комментарий

Это распиновка разъема.. 1-VCC, 2-SCL, 3-SDA, 4-I18, 5-RST, 6-GND.. Мое предположение. Надо прочитать надпись до конца на черной части шлейфа.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Сегодня или завтра отклею тач и посмотрю надпись полностью

0
Автор поста оценил этот комментарий

На счёт Dexp. Проверь, есть ли короткое замыкание между плюсом и минусом самого разъёма зарядки(крайние выводы). Если короткое присутствует, то, скорее всего входной диод сгорел, что на китайцах частое явление. Диод там с полюса на минус стоит, прям возле гнезда.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

в начале мая куплю ЛБП, потом начну диагностику дальше, спасибо всем кто откликнулся, надеюсь не обделите вниманием после ))

0
DELETED
Автор поста оценил этот комментарий

Странно что колючки у ежика только черные

есть еще:

1) прозрачные голубые

2) синие

3) фиолетовые

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

ежик - афроамериканец )))

вот сколько дисплеев и тачей не заказывал с Али - все вот черные приходили

0
Автор поста оценил этот комментарий

Попробуйте в сторону контроллера питания копнуть. Т.к. при зарядке же он умер...

http://siriust.ru/podderzhka-blog/poleznye-stati/diagnostika...

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

к сожалению лабораторного БП пока нет, но планирую приобрести в ближайшем будущем, если все пойдет по плану ) потом и копну по этой инструкции

1
Автор поста оценил этот комментарий

у декспа даты разъема померять на землю если норм - комп определяет (если определяет, прелоадер или мтк юсб?)? vbat может звониться с шестиногой какахой с обратной стороны - хрен такую найдешь. А вообще если починяете электронику - потребление бы озвучить! И вообще акб толкать, потом уже "копать"

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

комп не определяет, лабораторного блока питания к сожалению нет ( но есть юсб-шмыргалка которая при помлючении через нее шнура показывает сколько ампер потребляют телефоны при зарядке, так вот при подключении декспа там и с аккумулятором и без него 0,0000 А

показать ответы
0
Автор поста оценил этот комментарий

А, и ещё, не включается от слова совсем? Ни индикации, ни вибро и т.п. нет?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

совсем ( и компом никак не видится

0
Автор поста оценил этот комментарий

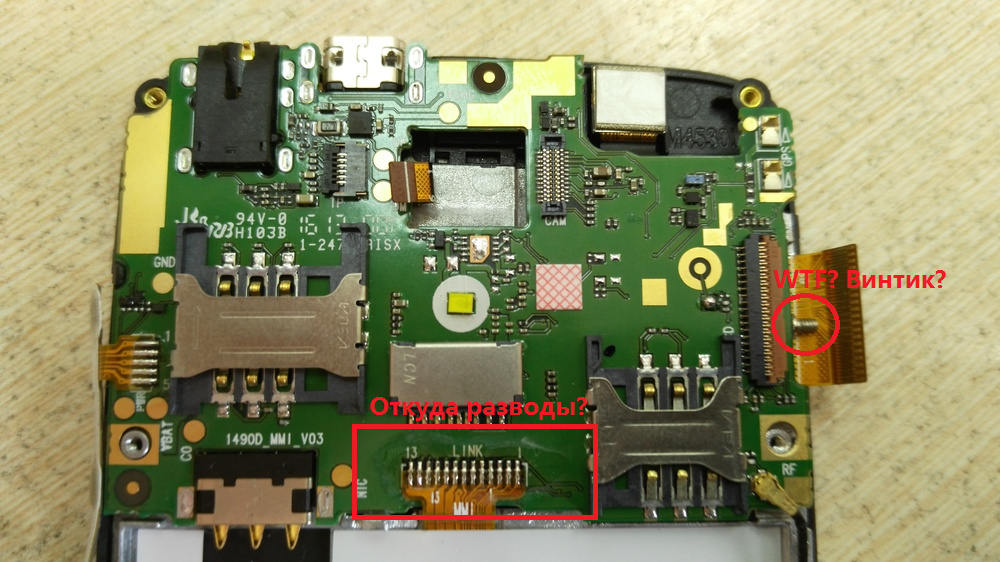

Это разводы или плёнка? Чёт не пойму никак...

Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

это разводы, а винтик упал из пакета когда я фоткал )) не обратил на него внимание. Но разводы были изначально как телефон ко мне попал

похоже что не смытый флюс с завода, пломба была когда я вскрывал его

разводы пошоркал изопропиловым спиртом и щеточкой - все ушло

показать ответы
0
Автор поста оценил этот комментарий

тач желательно искать по номеру на шлейфе. редко китайцы пишут для какой модели, особенно на тао.


upd. вот что-то нашел, но нашим доверия мало http://remont174.ru/catalog/touchscreens_for_phones1/touch_s...

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

этот я видел, там скол есть - может блин и тач нерабочий, с ними потом бодаться сложно будет если что

0
DELETED
Автор поста оценил этот комментарий

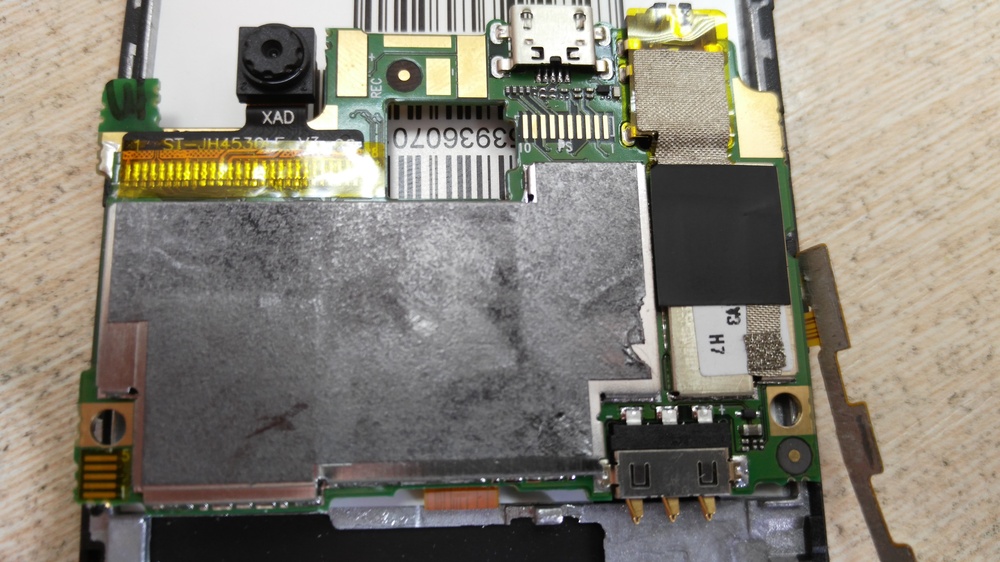

С другой стороны сфотать можешь?
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Там экран припаянный

Иллюстрация к комментарию
0
Автор поста оценил этот комментарий

тач желательно искать по номеру на шлейфе. редко китайцы пишут для какой модели, особенно на тао.


upd. вот что-то нашел, но нашим доверия мало http://remont174.ru/catalog/touchscreens_for_phones1/touch_s...

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

v28 scl sda I18 rst gnd kgf04 zjx14

показать ответы
0
Автор поста оценил этот комментарий

тач желательно искать по номеру на шлейфе. редко китайцы пишут для какой модели, особенно на тао.


upd. вот что-то нашел, но нашим доверия мало http://remont174.ru/catalog/touchscreens_for_phones1/touch_s...

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

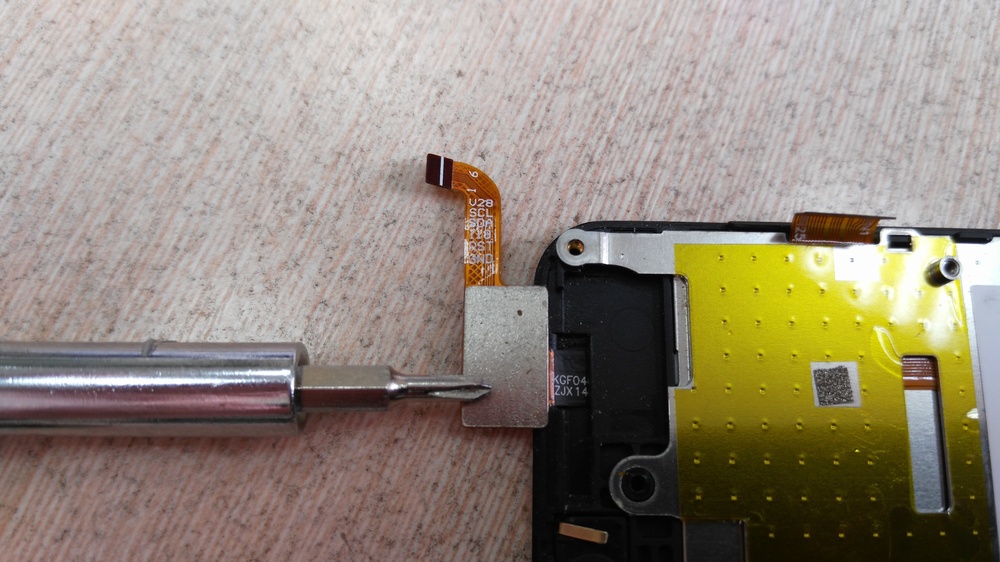

Вот такой вот номер на шлейфе

Иллюстрация к комментарию
7
Автор поста оценил этот комментарий

DEXP, TeXet, да Вы издеваетесь? Это говно само ломается даже если им не пользоваться.

P.S.: В своё время заебали на ремонт таскать смартфоны и планшеты DEXP, в большинстве случаев ремонт не рентабельный. Да и запчасти бывает хрен найдёшь.

раскрыть ветку (1)
Автор поста оценил этот комментарий

Я ж не прошу писать свое отношение к этим двум маркам, если не можете помочь то не надо писать всякую хрень!
