Ремонт gigabyte rtx 3070 после волшебного дыма⁠⁠

На ремонт зашла партия карт. В ряде которых было два гигабайта.

Из одной пошёл дым во время работы, даже видео есть, как выходит джин:

А, как мы все знаем, без магического газа внутри - видеокарта не будет работать, следовательно, её надо чинить.

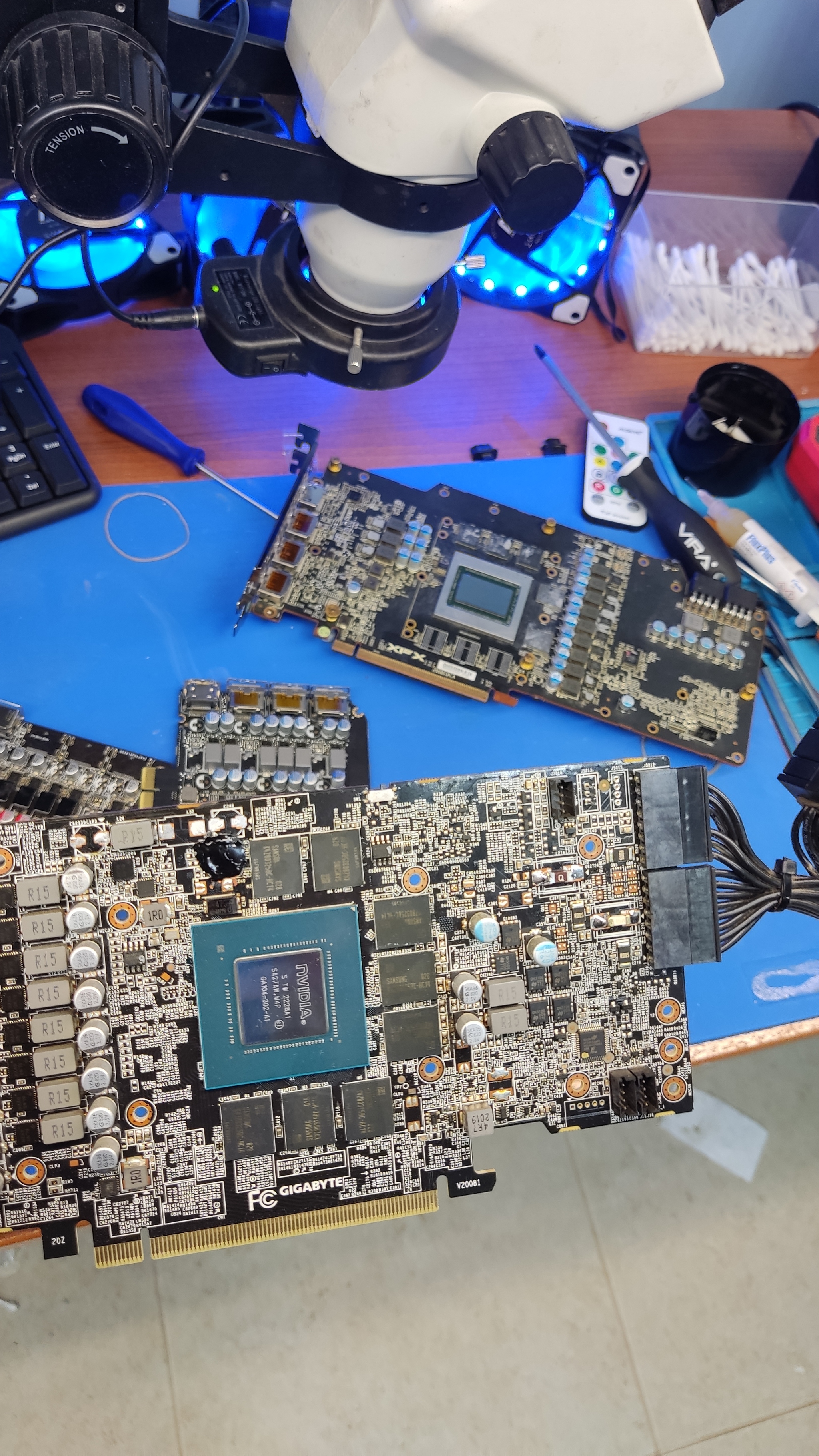

Клиент отказался восстанавливать доску, поэтому перекинул гпу на другую карту, где он был неисправен. Но мы все же ГОРИМ желанием восстановить эту доску, которую выкупили на запчасти)

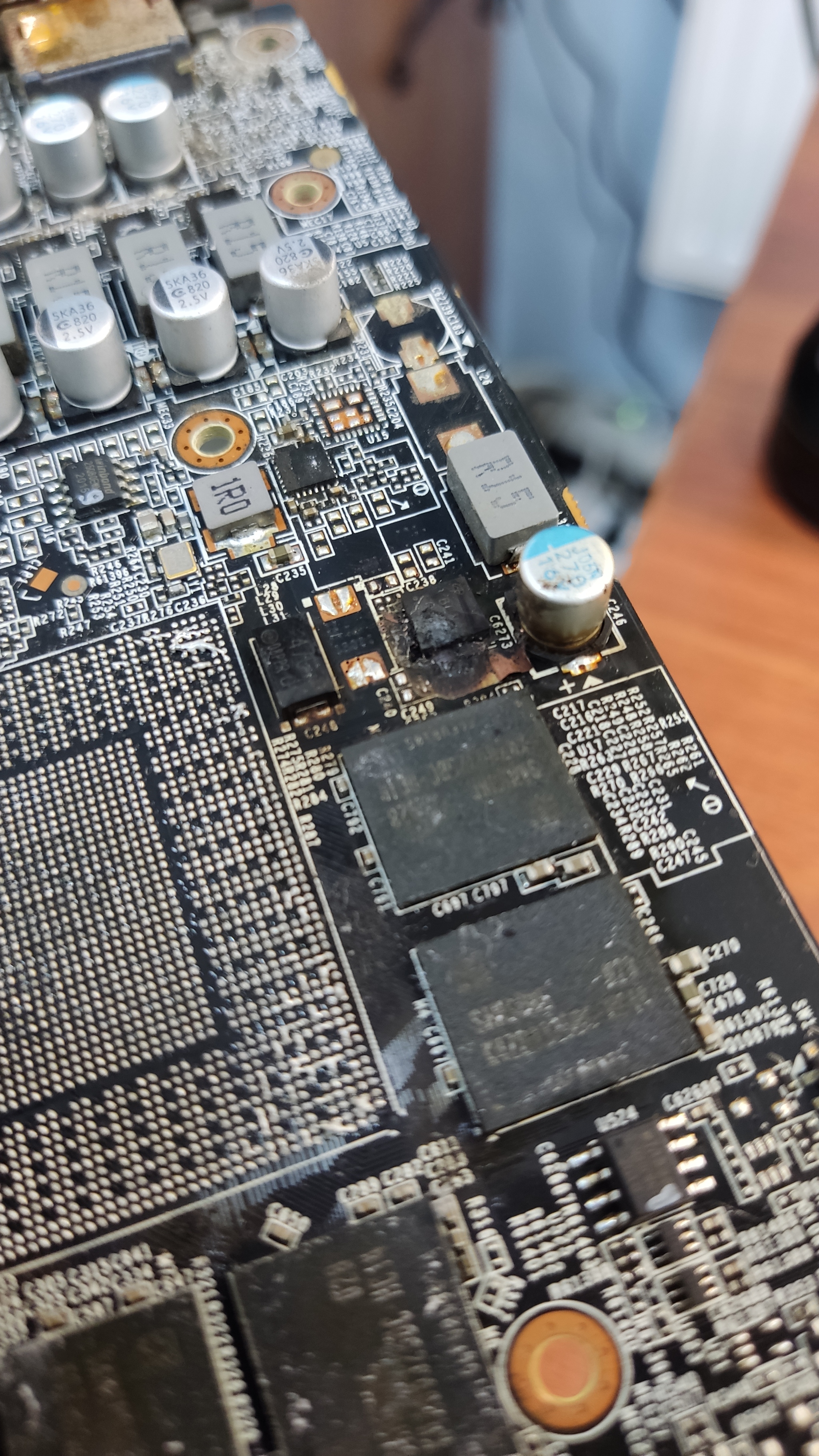

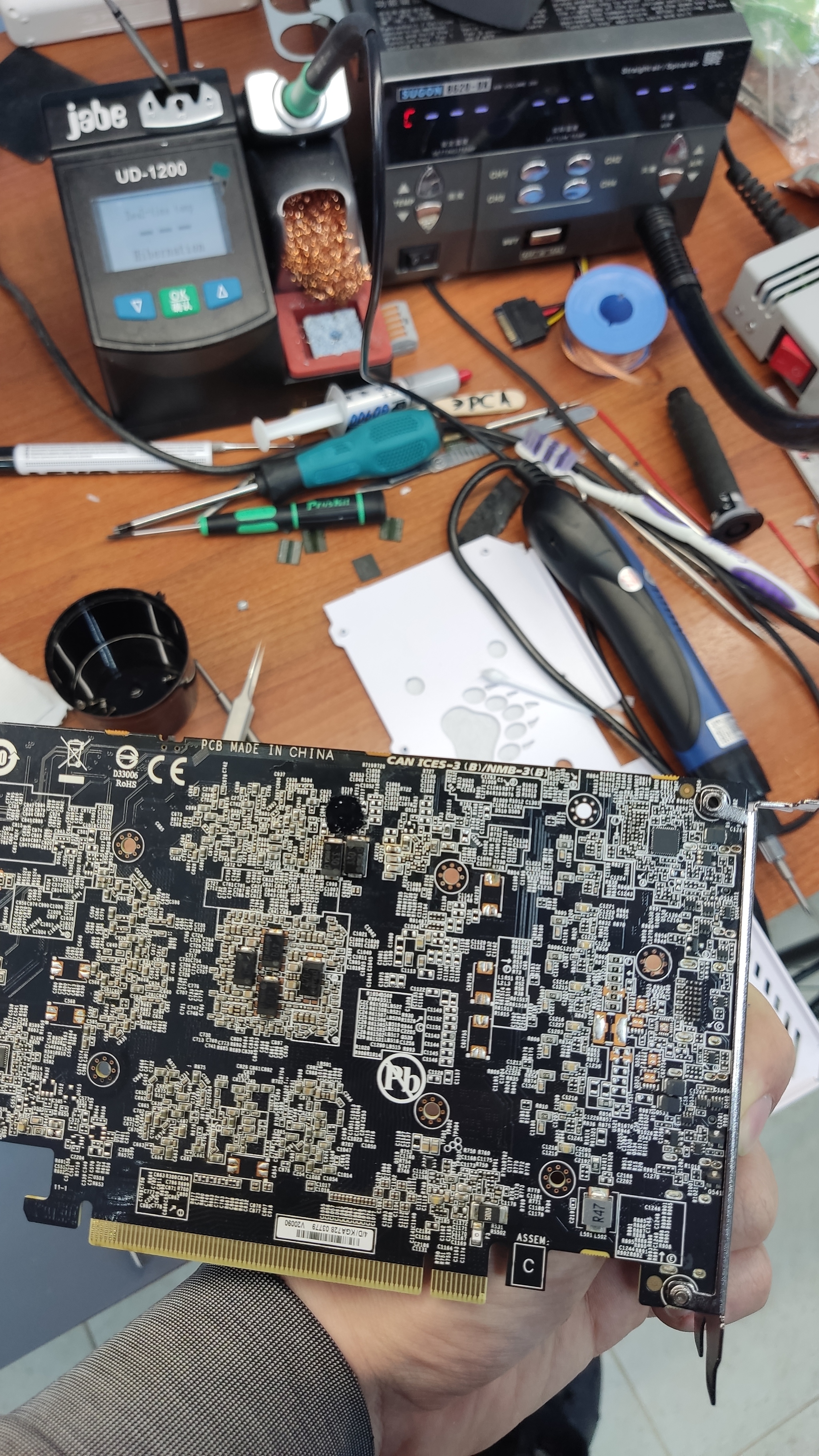

Чтож, самая обычная gigabyte rtx 3070 gaming oc, горела хорошо, качественно. Придётся пилить. Снимаем память, чтобы не мешалась и не замкнула чего:

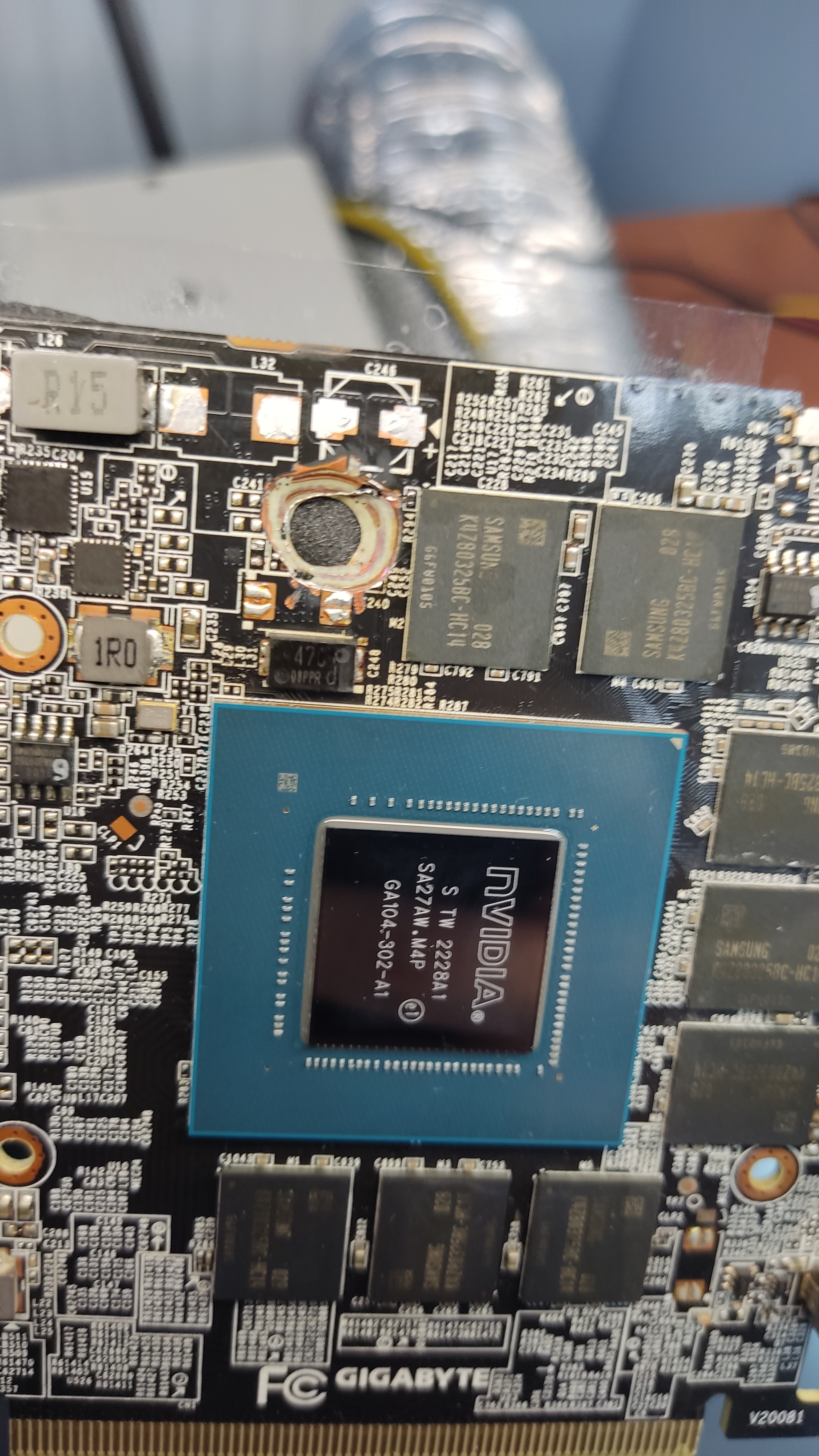

Прогар с этой стороны зачищен, но помимо обвязки этой фазы здесь шел 12в полигон, питающий шим pcie, его тоже необходимо будет прокинуть. Ух, красота)

Восстановим необходимый полигон

Ставим на место новый гпу и память:

Проверяем видеокарту на выдачу изображения и получаем посткод д6:

Вполне логично - родной чип на карте был не лхр версии, а тот, что мы поставили новым уже лхр, 2022 года. Поэтому при вычитке с биоса мы получаем не совпадение в ID видеочипа и закономерную ошибку.

Перешиваем карту верным биосом, наконец-то смотрим на изображение:

Но и это ещё не все.

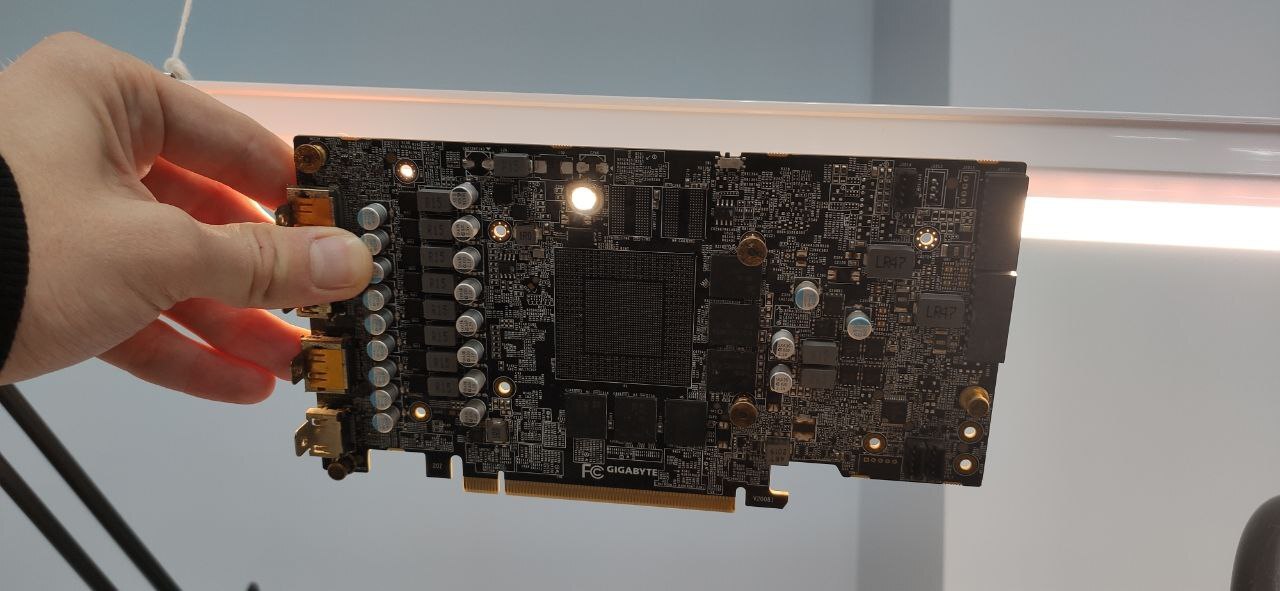

Карту нужно залить, чтобы плата стала снова цельной. Используем тот же клей и лак сверху и снизу после (ждём около дня, чтобы клей засох):

Поставили на плату предохранители, поскольку ремонт все же был по питаниям. Не хотелось бы, чтобы карта сгорела вновь.

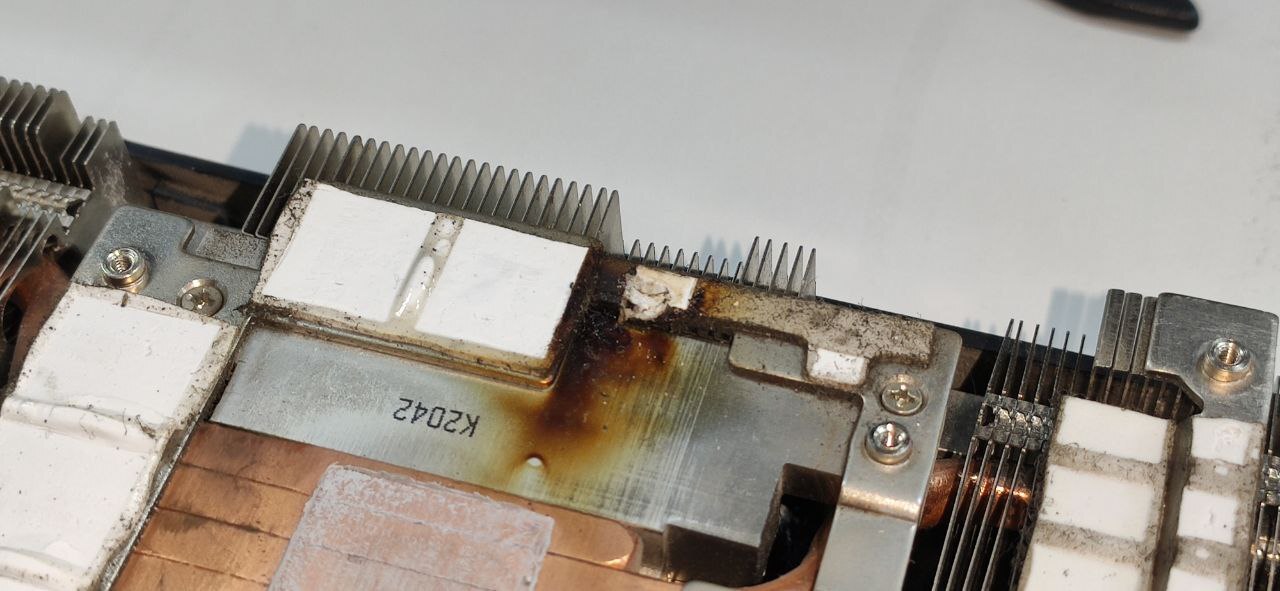

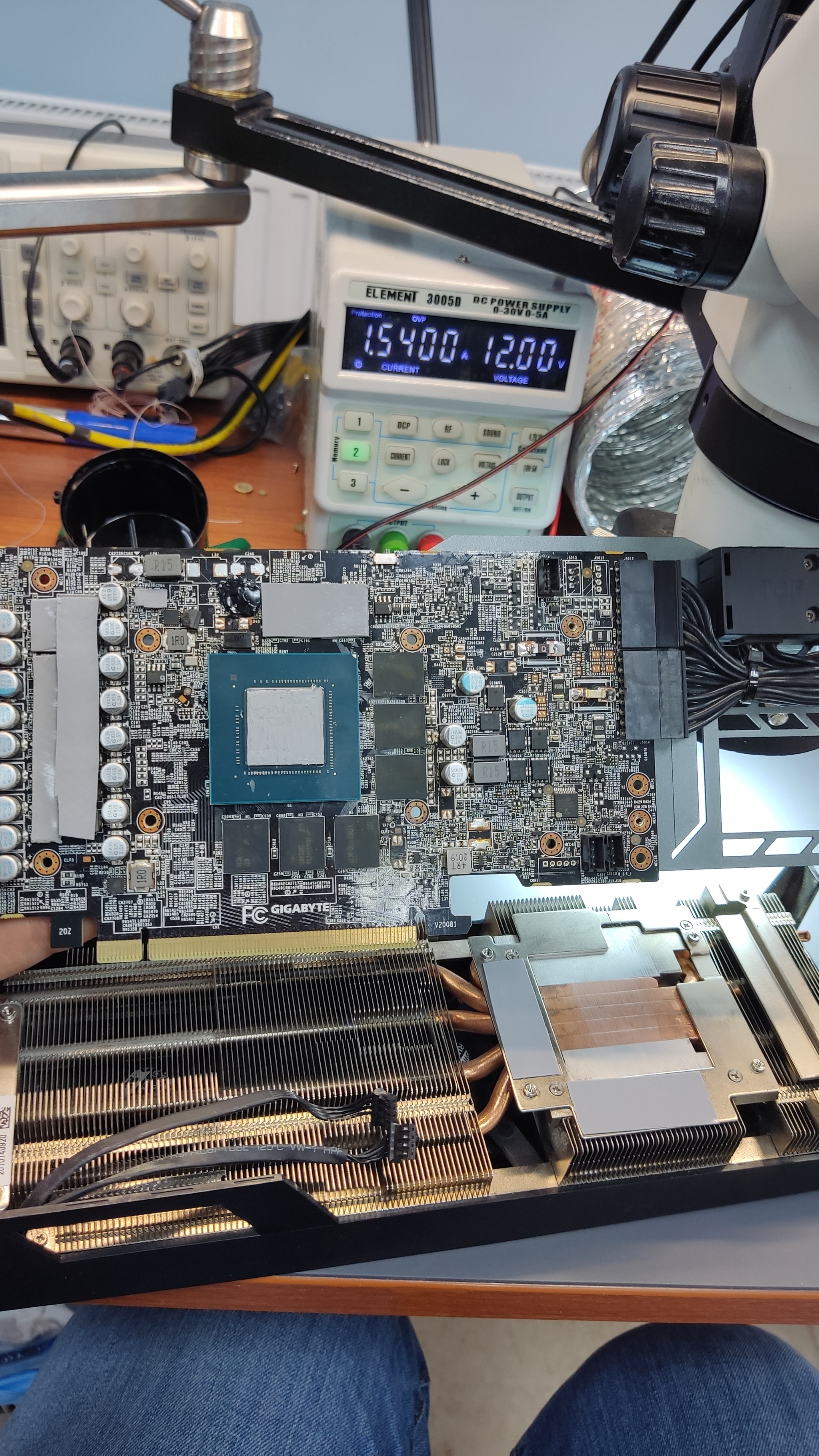

Собираем карту, очистив охлаждение от прогара и заменив все термопрокладки, ибо родные имеют теплопроводность в 1.8вт/мк.

На фото оставил кусочки родного дрмоса, чтобы было, с чем сравнить)

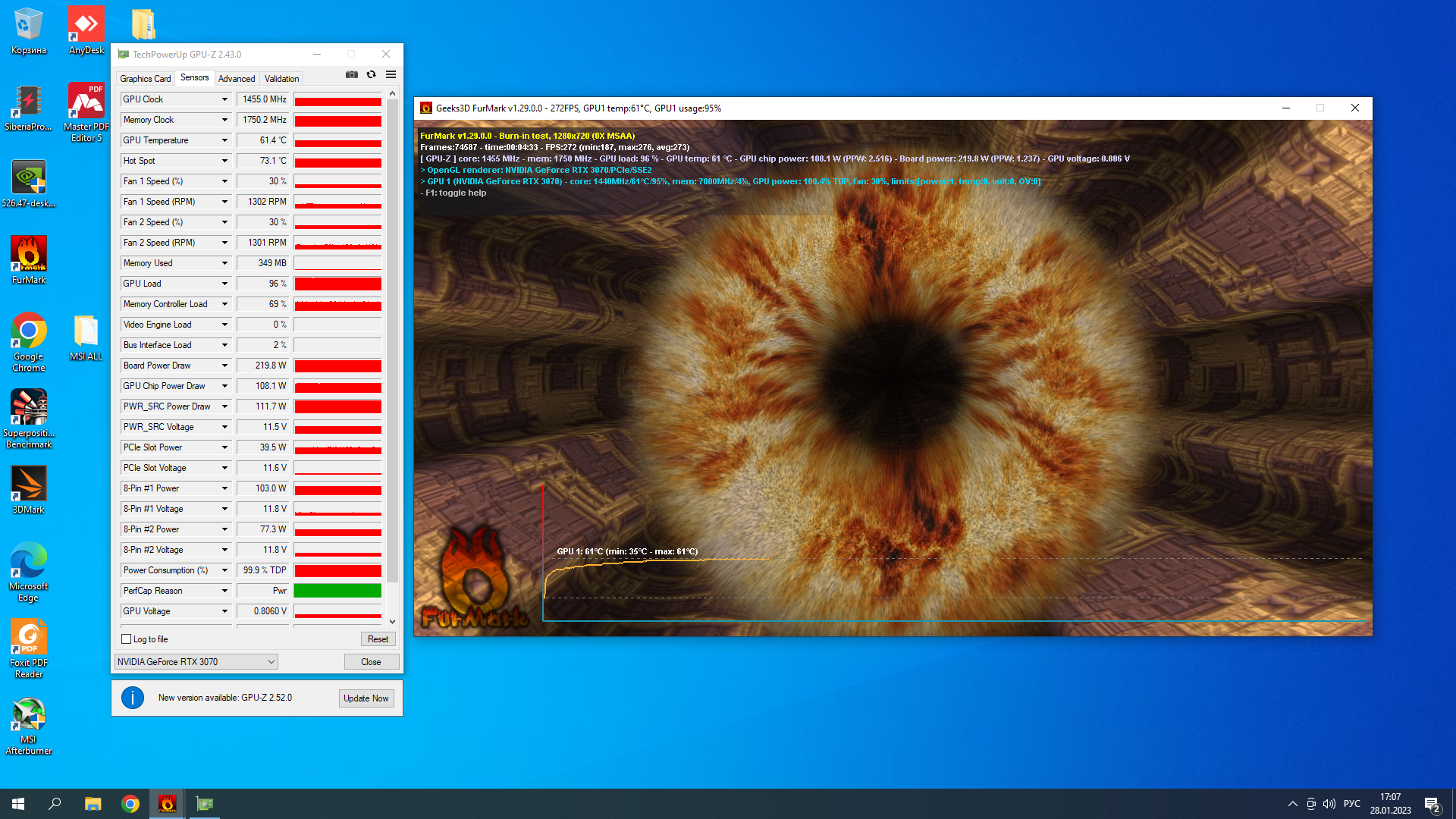

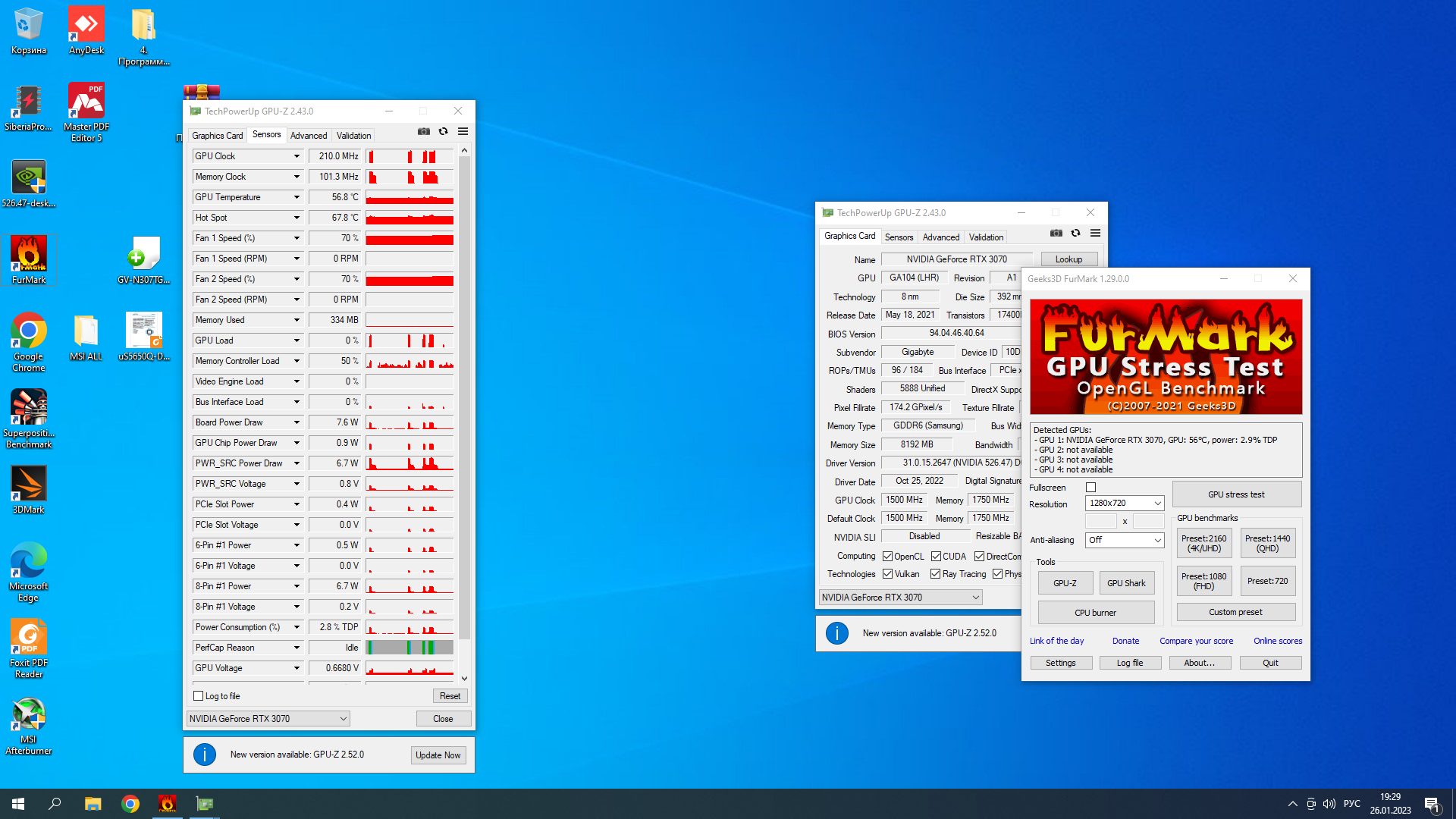

Теперь переходим к тестам видеокарты под нагрузкой:

Получив такую "интересную" проблему, решаем её тоже, предлагаю в комментариях определить, что было причиной неверных показателей.

Наконец-то переходим к полноценным тестам, видеокарта полностью работоспособна:

Температуры крайне низкие, особенно учитывая тихие вертушки на этой моделе - но тому тоже есть причина, которая видна на скриншотах.

На этом ремонт закончен, карточка отправляется на просторы авито к брату в компьютер :)

Карточка делалась для себя, поэтому рентабельность считать нет никакого смысла, но только новый гпу стоил 12 тысяч.
