Привет, читателю!
Пост будет, скорее не ремонтным, а немного позновательным.

Давно просили написать пост о видеокартах Palit, а именно о браке охлаждения, который касается вообще всех видеокарт Palit rtx линейки. Помимо этого, могу заметить, что PNY, Gainward, и прочие вендоры, которые по сути являются тем же палитом, используют те же платы и то же охлаждение - тоже старадают данным недугом.

Для пользователя ситуация выглядит следующий образом:

1ый этап)

В играх \ при долгой нагрузке видеокарта начинает резко шуметь (на самом деле раскручивая вертушки на 100%). Пользователю это мешает только с точки зрения комфорта использования.

А вот 2ой этап - это уже перегрев такой степени, что видеокарта уходит в защиту, выключая компьютер и раскручивая вентиляторы на все 100%. При который пользователь решит посмотреть температуры компонентов, в которых, как правило, тоже ничего странного не заметит, только если не зайдет прям в особенные программы, по типу GPU-Z или Aida64, на вкладку датчиков.

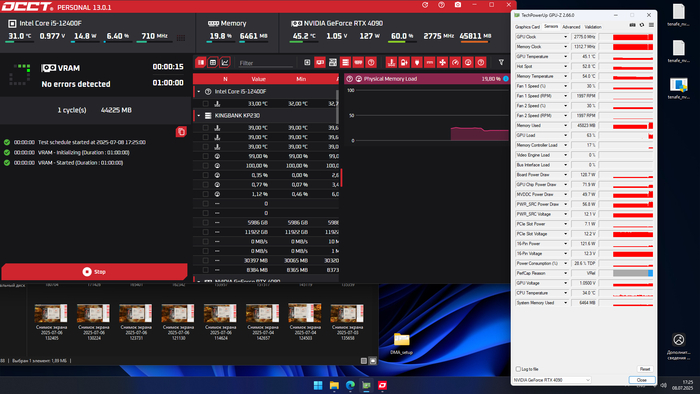

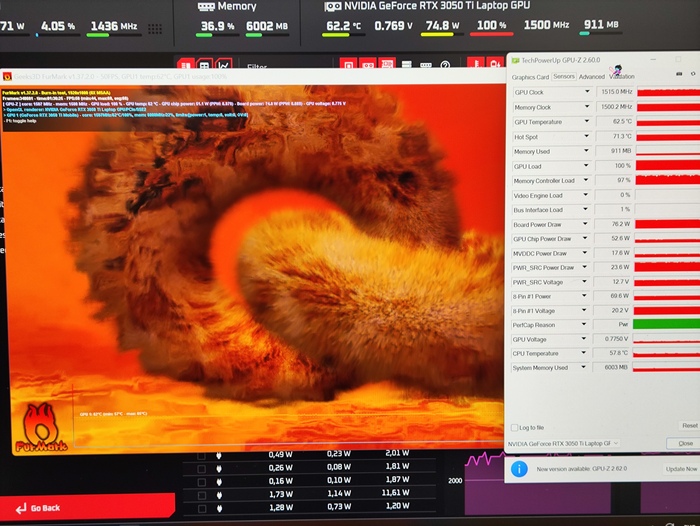

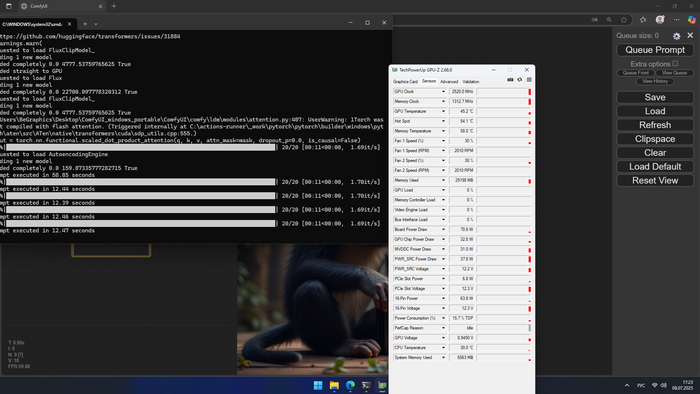

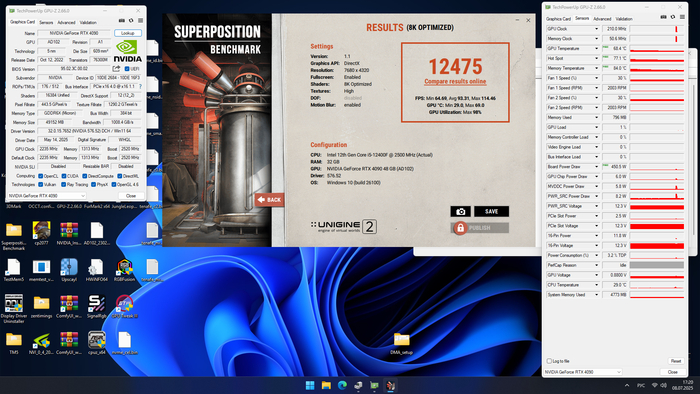

Примерно так выглядит ситуация в GPU-Z:

Собственно, данный дефект - совсем не редкость, порядка 30 видеокарт в месяц приходит именно с этой проблемой (не обязательно Palitоподобные, просто у них данный брак отчетливо выражен). Так почему же брак возникает? Ответить на этот вопрос может следующее фото:

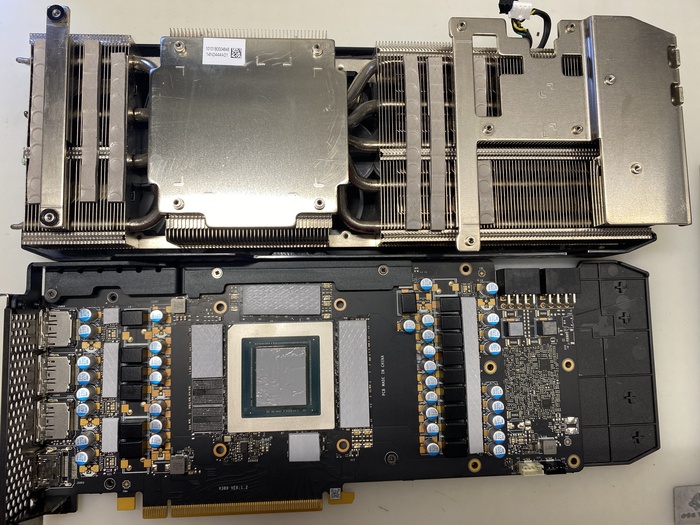

Тут представлена одна из самых популярных моделей - pny rtx 3070 / 3070 ti / 3080 / 3090 xlr8, она же palit gamingpro, она же gainward phoenix. Разберем поподробнее, из чего состоит охлаждение:
1) Кожух с вентиляторами, ничего необычного, крепится на четыре точки к элементу 3. Про вентиляторы на этих моделях хочу сказать, что они хороши в плане бессмертности).

2) Радиатор охлаждения. Та самая часть, которая отводит 280вт тепла в случае данного фото, а так до 400-470вт, в случае самых жирных карт (а это потребление 4090, на секундочку). И в чем же моя претензия? Достаточно хорошо сделанный радиатор, который способен отводить огромное количество тепла.

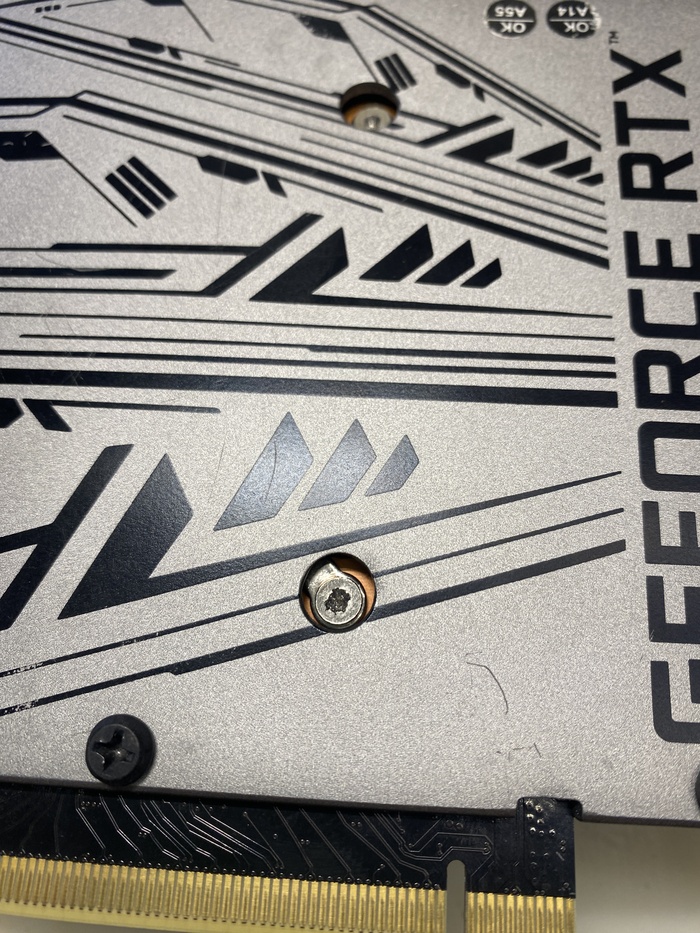

А моя претензия достаточно простая - на всех моделях этих и подобных карт (gamerock, gamingpro, phoenix, chaising wind. xlr8) радиатор крепится к плате на волшебную палитовскую скобку с 4 винтами (у которых не полная резьба):

3) Силуминовая пластина, назначение которой никто так и не понял и не оценил. В части карт, например gamerock Она же является и охлаждением памяти (которая, кстати, достаточно горячая на этих картах). И завершает так называемой "бутерброд охлаждения", который выдумал производитель:

4) Бекплейт, к которому крепится 10-16 винтов, в зависимости от исполнения карты (зачем? почему?)

Итого мы имеем охлаждение, которое спокойно болтается между 1) и 3) элементами из-за циклов нагрева-охлаждения видеокарты и её провисания в системном блоке. Что можно увидеть на видео (прошу обратить внимание, что видеокарта на пломбе и не вскрывалась):

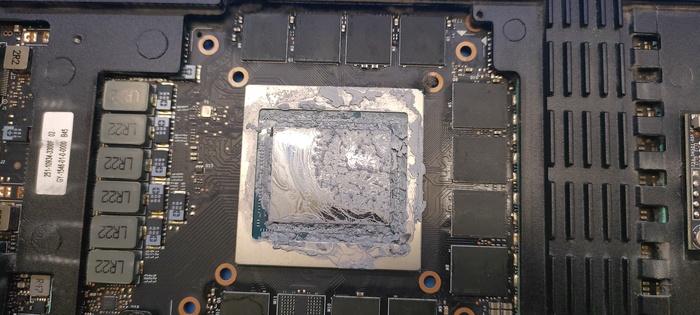

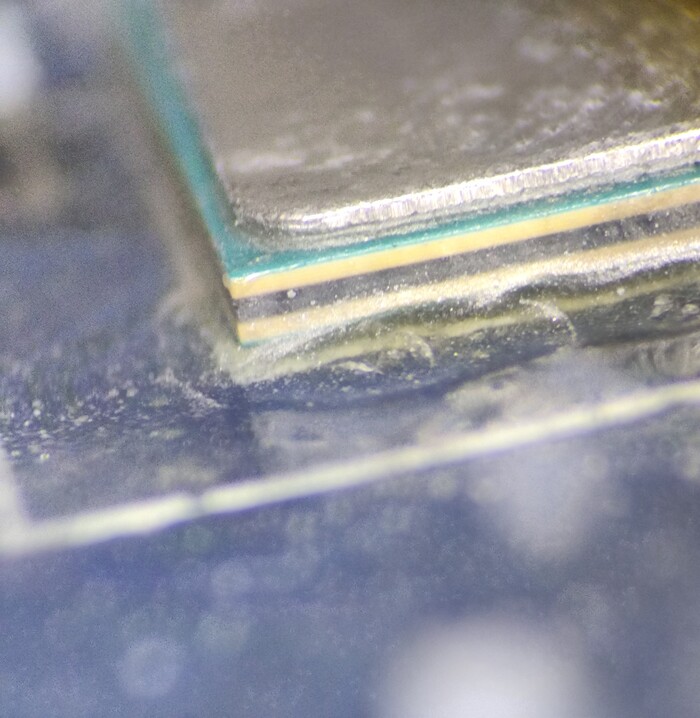

Это приводит к подобным дефектам:

Это - основная причина, почему мы не используем в работе термопасты по типу GD-900, КПТ-8, MX-4, MX-5, Thermal Grizzly hydronaut и прочие решения для пользователей. Приходится использовать серьёзные производственные решения, по типу ТХЛ-24, Shin-etsu x7921 (использовали её до конца 2023 года), PTM 7950 SP (она же фазовый переход, исчпользуем её сейчас).

Которые

1) Не выдавливаются

2) Имеют отличную проводимость, намного лучше всеми известной MX-4

Как боротся с проблемой? Куда бежать? Что делать?

*тут могла быть рекламная интеграция*

1) Необходимо купить набор винтиков м2.5. На 5 или 6мм, не столь принципиально. Именно их мы ставим на скобку вместо заводских винтов с неполным сечением:

2) Заменить термопасту и термопрокладки на нормальные. Модели термопаст указал выше, модели термопрокладок, которые мог бы советовать - Invictus grade 2, Fehonda 12.8w, в случае видеокарты, где силуминовая пластина (3) является охлаждением памяти - очень советую воспользоваться жидкими термопрокладками Laird.

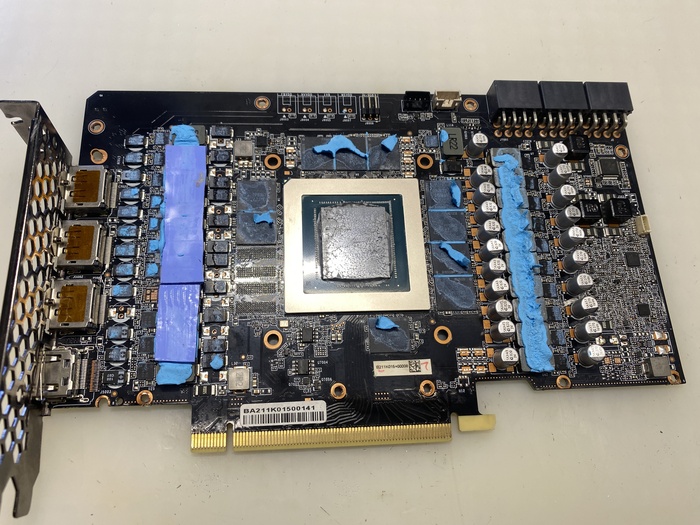

И результат не заставит себя ждать, фото сегодняшней карты, в которой владелец даже не подозревал о проблеме, а просто попросил "апгрейднуть" компьютер:

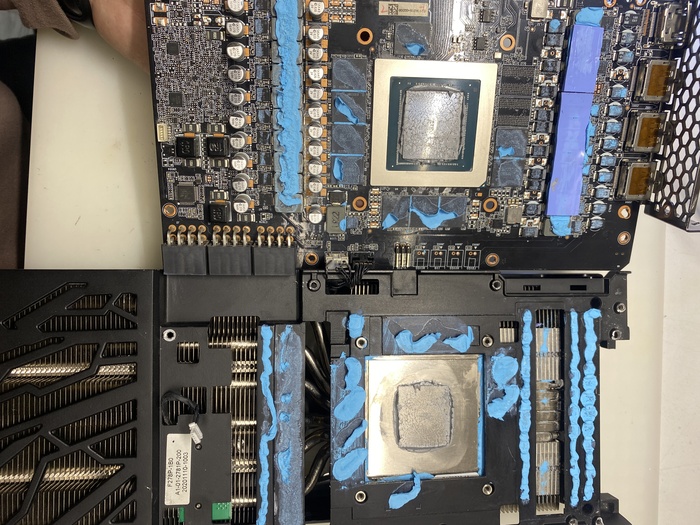

И вот фото после полного обслуживания с исправлением брака:

Это тест сразу же после замены, тут фурмарк запущен уже на 4 минуты. И мы видим значительную разницу. Даже несмотря на то, что термопаста с фазовым переходом застынет через несколько циклов нагрева-охлаждения и улучшит свою теплопроводность.

Надеюсь, кому-то данный пост будет полезен.
Стоимость полного обслуживания конкретно этой видеокарты - 4000р. Но для модельного ряда варьируется 3500-5000р.

По вопросам ремонта можно обратиться ко мне в Телеграм — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Эта многострадальная карточка приехала к нам из другого города. После того, как в родных пенатах она прошла аж через три мастерских, после чего проработала месяц и перестала выдавать картинку. У нас же она запустилась и бодро проработала около часа, после чего свалилась в ошибку.

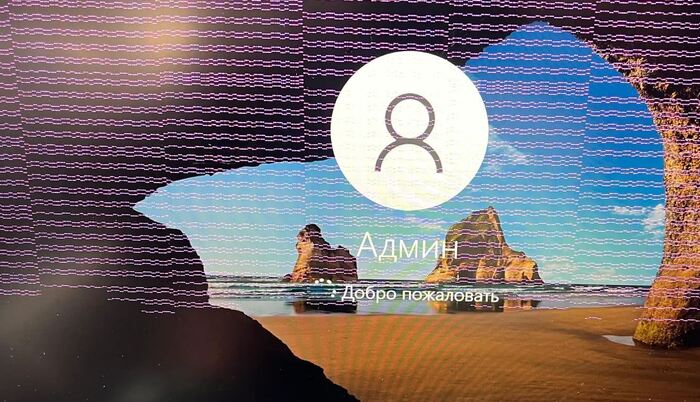

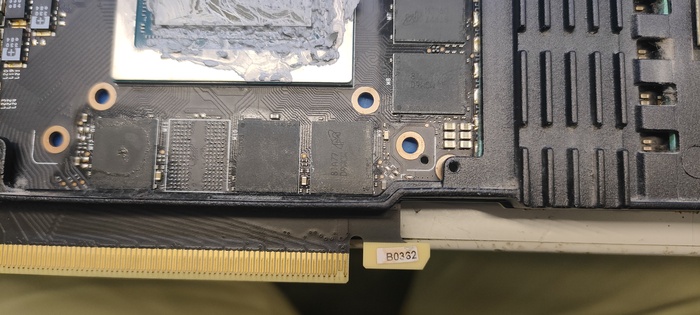

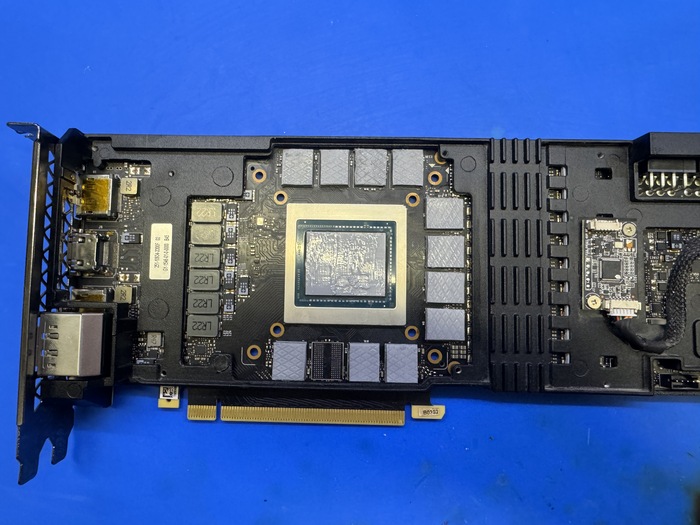

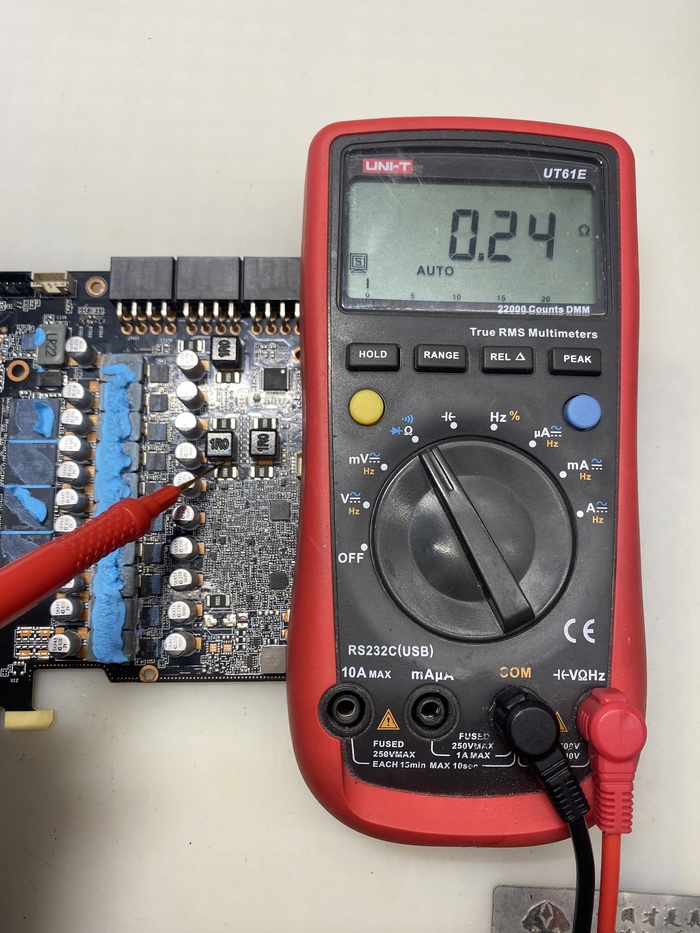

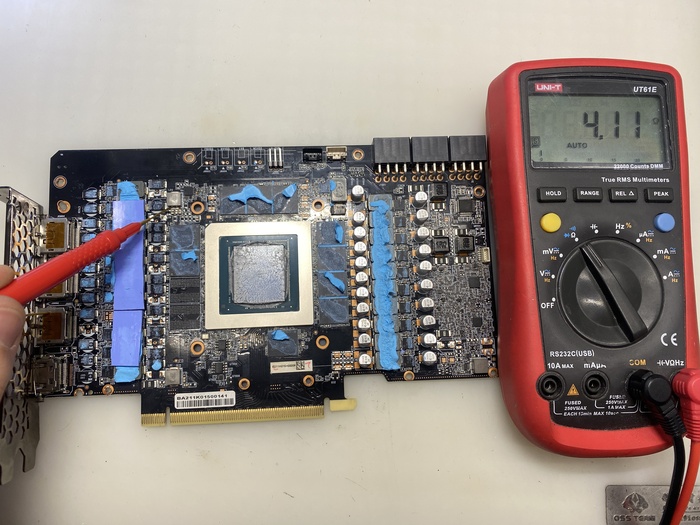

Вскрытие пациента это всегда немного волнительный момент – никогда не знаешь, что там. В этот раз «там» оказалась КПТ-8. На RTX 4080. Которая не просто печка, а печка с ма-а-аленьким таким кристаллом, размером с кристалл 3070 и количеством шаров как у 3070 или 3060ti. И вот с этого маленького кристалла надо отвести 300 Вт тепла. И какое же лучшее решение для этой задачи? КПТ-8, без всякого сомнения!

Кстати, эти 300 Вт почти целиком идут через доп.питание, у этих карт потребление через слот PCI-E около 2 Вт, а может быть и вовсе нулевым.

Уже чувствуете, чем пахнет? Святые нулевые! Нужна термопаста? Мажь КПТ. Есть проблема в видеокарте? Прогрей её!

Судя по всему, уровень технической грамотности специалистов в предыдущей мастерской находится где-то на этой отметке, потому что… грелось всё. Грелся GPU – это видно по изменению цвета, грелась память, всё безобразно залито флюсом. Да, просто грелось, как в старые добрые времена, когда такая практика была повсеместной (и позволяла на непродолжительное время «решить» проблему), хотя и презиралась специалистами. К 10 поколению Nvidia учла ошибки, и эффективность «диагностического прогрева» начиная с этого момента стремится к нулю. Ну а попытка «покачать на шарах» кроме фейспалма никаких эмоций уже не вызывает.

Но имеем, что имеем, а именно – прогретую RTX 4080.

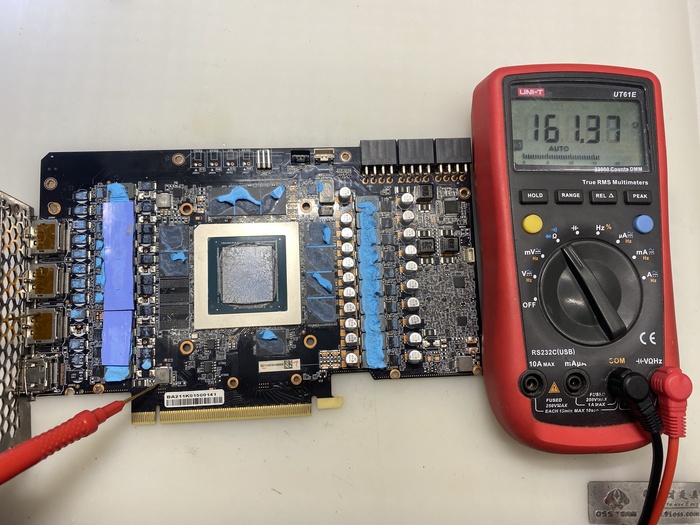

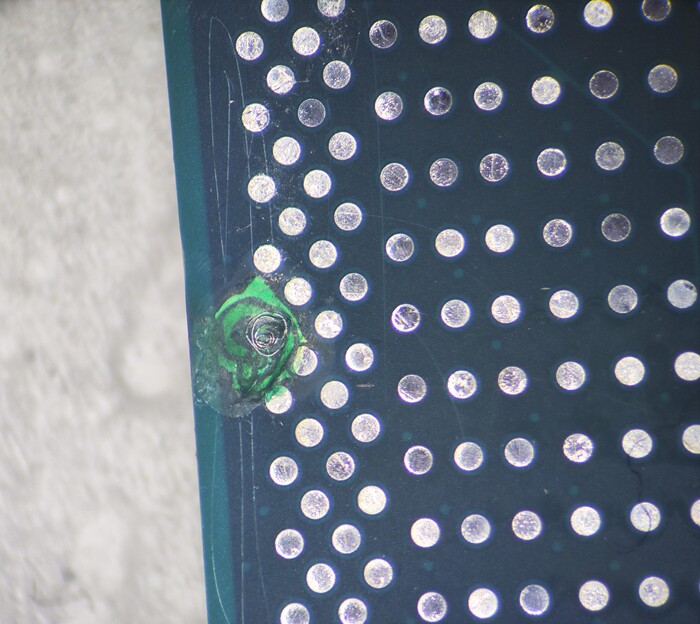

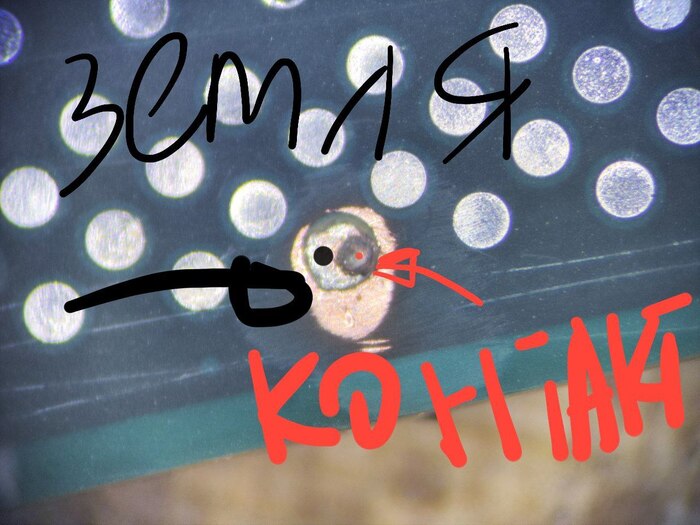

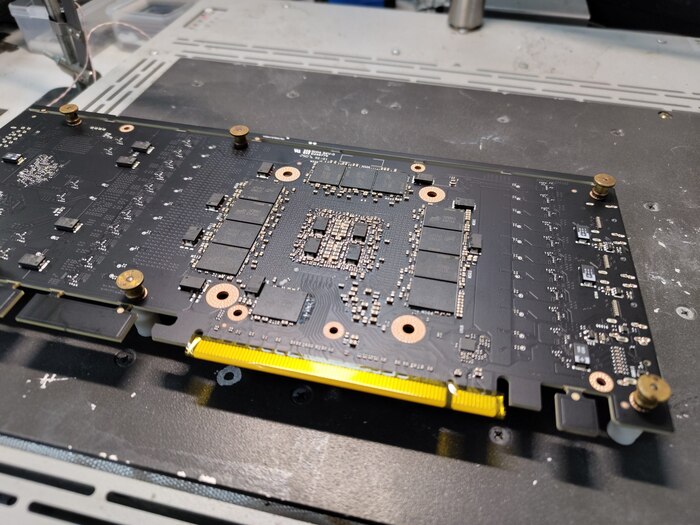

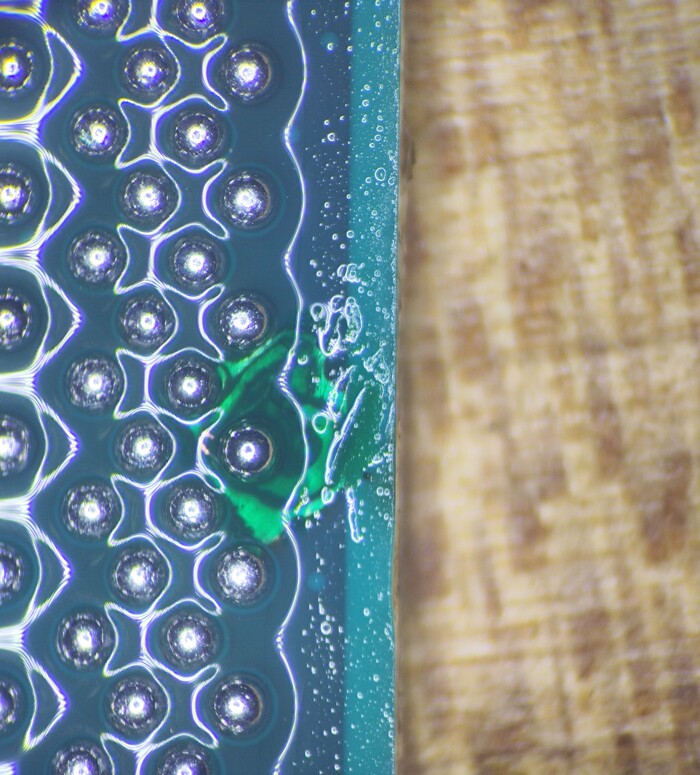

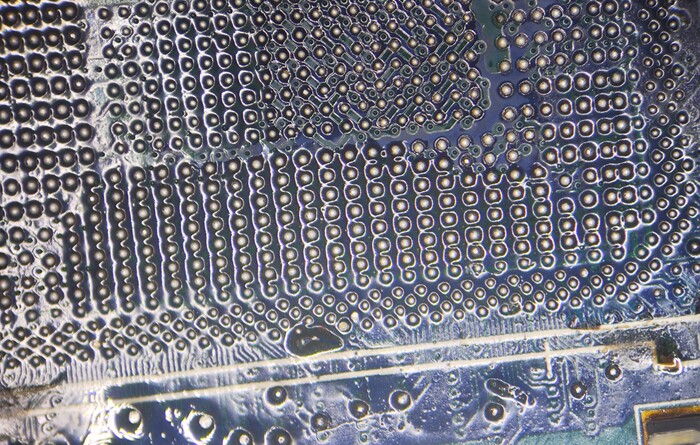

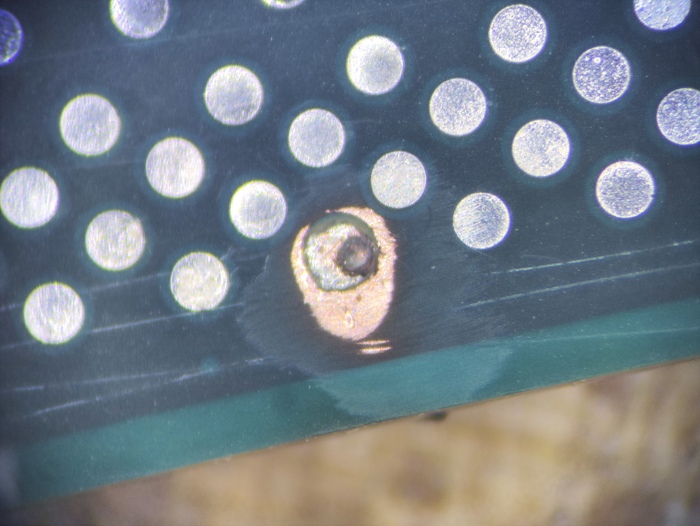

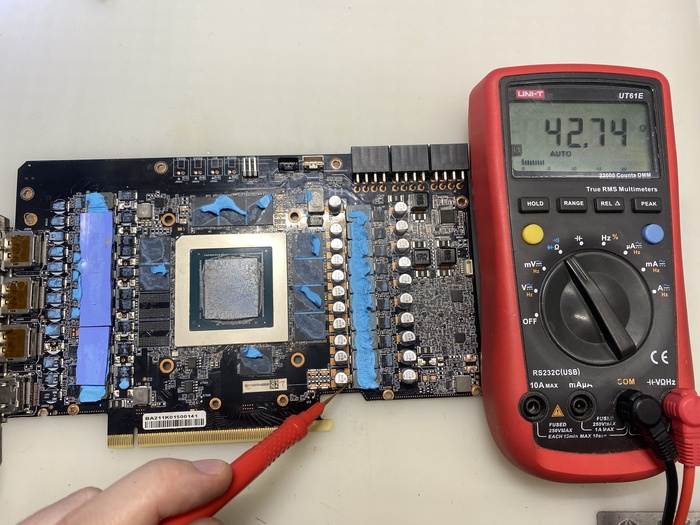

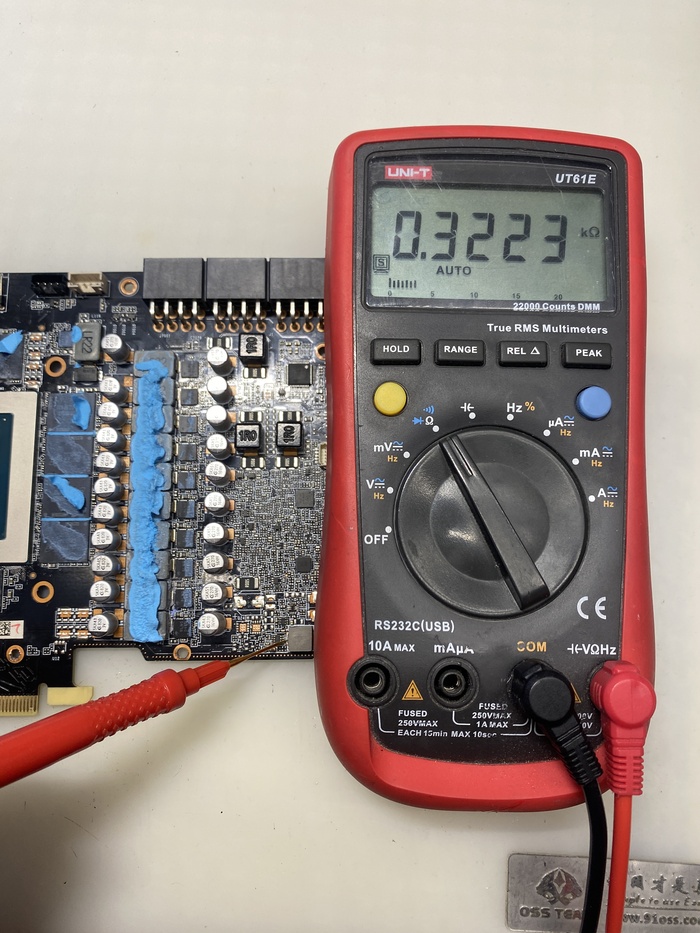

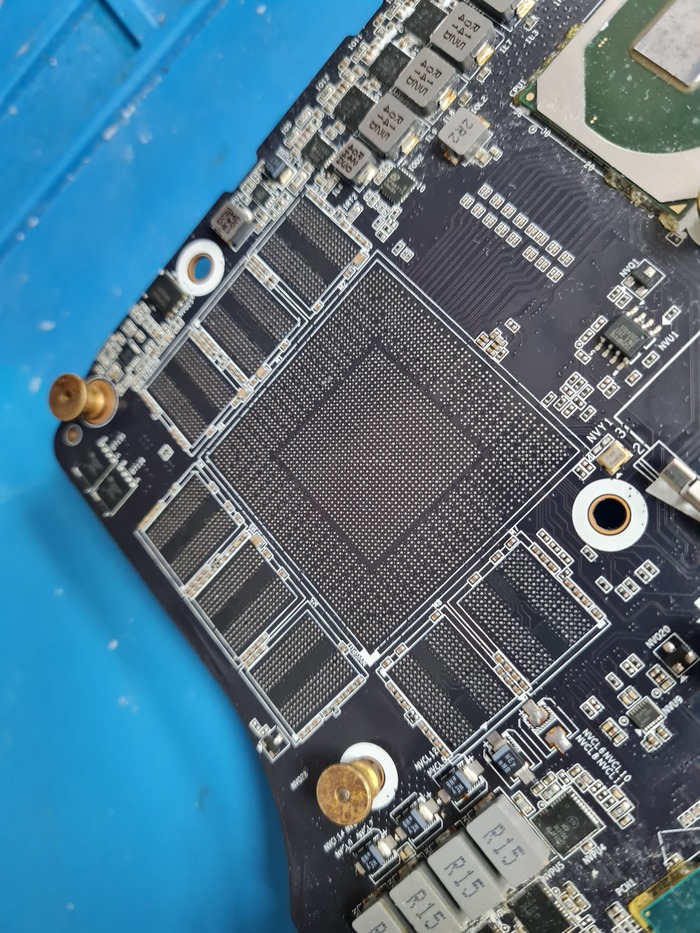

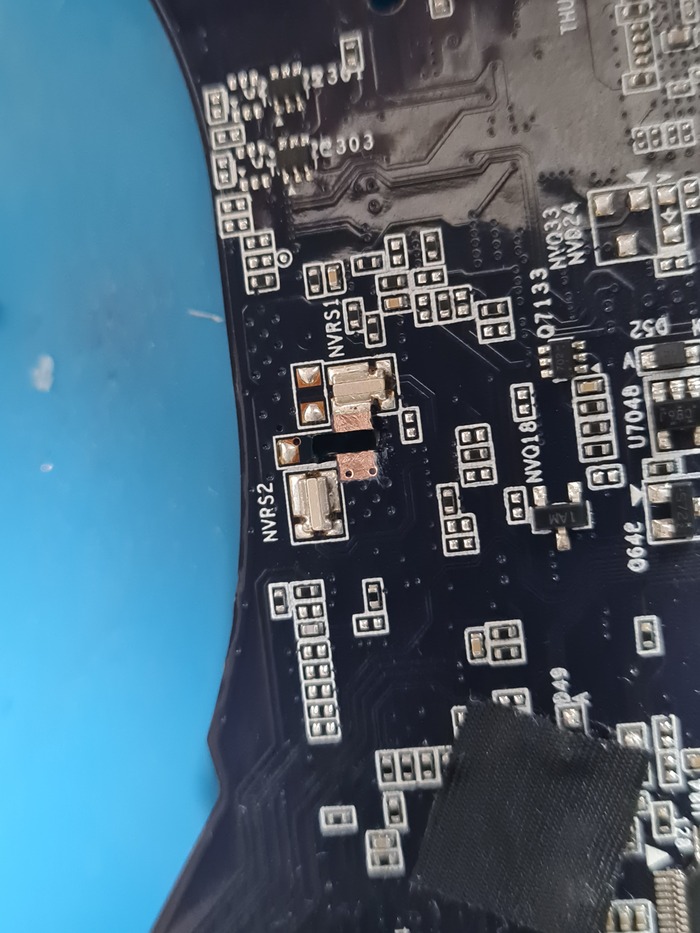

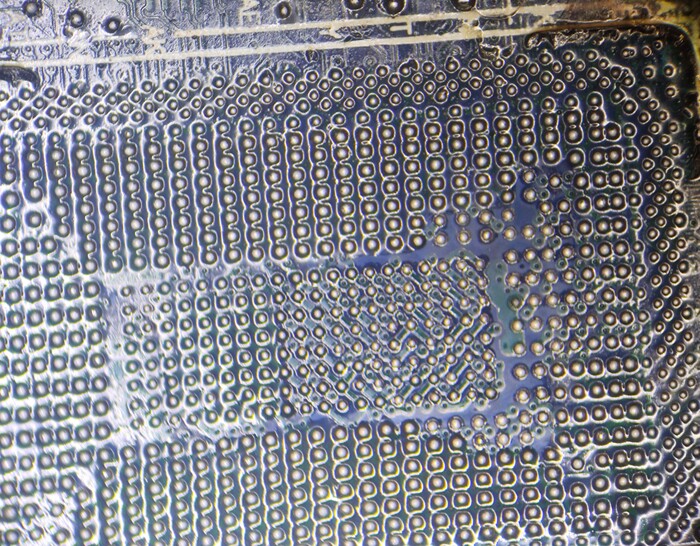

Вообще проблема была в одном единственном канале памяти, и было достаточно поработать только с ним, но после издевательств прогревастов пришлось снимать и реболлить все чипы в круг, включая GPU, потому что количество флюса под ними было совершенно неадекватным.

После такого ремонта  всё заработало, даже не пришлось менять память, хотя она у нас в наличии есть (к слову, мы единственные в России, у кого на руках есть чипы D8BZF).

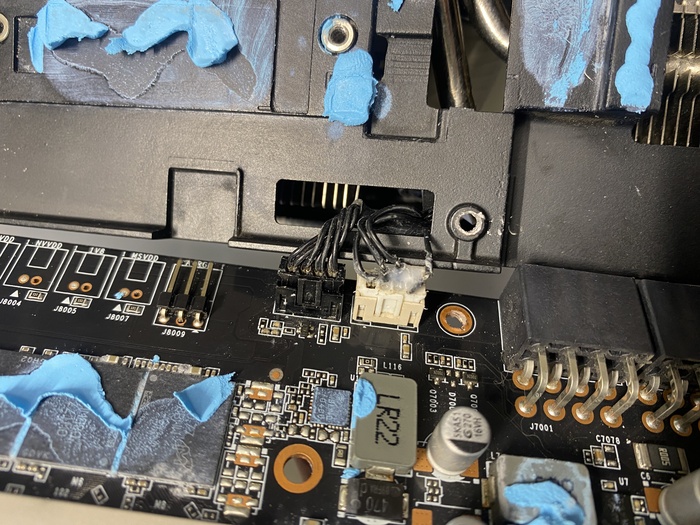

Также попутно было решено еще несколько небольших проблем, в том числе косяк по питанию системы охлаждения и заменён один дохлый вентилятор. Последнего, к сожалению, у нас как раз не было, пришлось ждать из Китая. К слову, цена одной вертушки – около 2500 рублей, жаба не дремлет.

 С учётом реболла всего в круг, ремонта питания кулеров, замены вертушки, полного обслуживания и попутного ремонта «по-мелочи» чек на ремонт вышел в 30 тысяч рублей. Само собой, если бы карта попала к нам сразу, получилось бы намного меньше. Клиента эта сумма не устроила, но он согласился продать нам видеокарту за 50 тысяч рублей, на данный момент она уже радует нового хозяина и не доставляет никаких проблем.

Надо заметить, что серийный номер на видеокарте отсутствовал, а вопрос по этому поводу бывший хозяин проигнорировал. Остаётся надеяться, что его подпалили неудачливые прогревасты.

По вопросам ремонта можно обратиться ко мне в Телеграм — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг

Привет читателю!

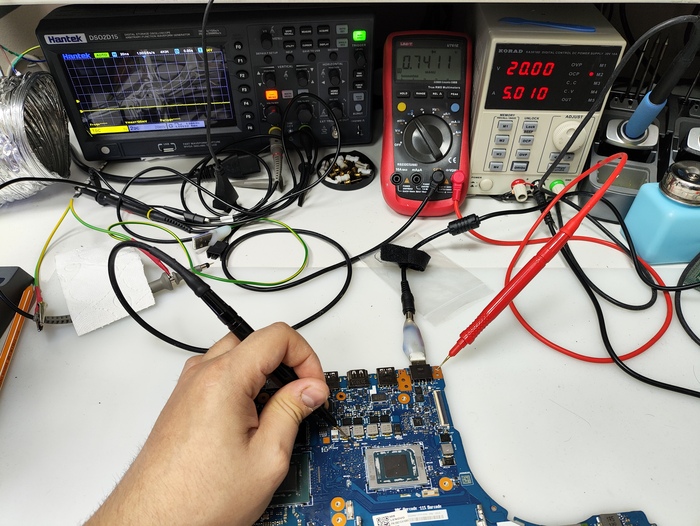

Сегодня в ремонте ноутбук Huawei KLVL-W56W, которому крепко досталось.

Досталось крепко и сладко. Клиент по неосторожности залил девайс вином. Уже на этом этапе необходимо было как можно быстрее бежать в мастерскую, ведь чем быстрее «залитыш» попадёт на стол к мастеру - тем проще и дешевле будет ремонт.
Однако, вместо этого клиент следом за вином «промыл» ноут минералкой. То есть, залил повторно. Цитируя Дробышевского, скажу: "Не делайте так!"

После высыхания ноутбук заработал, за исключением сканера отпечатка пальца и тачпада. В таком режиме девайс проработал ещё неделю, затем ушёл в спящий режим и, ожидаемо, перестал включаться.
После этого владелец попытался самостоятельно вскрыть ноутбук, но добился этим только того, что сломал разъем одного из шлейфов.
Официалы в ремонте отказали, оценив "замену платы" в 50 тысяч, после чего страдалец оказался у нас.

Полная разборка показала залитие всего ноутбука, оставалось констатировать смерть потерпевшего и утилизировать по правилам. Ну, или сжечь.

В жидкости было всё :

• Сканер отпечатка пальца, его коннектора и шлейфа с обеих сторон.

• Межплатный шлейф (между основной материнской платой и дополнительной платой).

• Дополнительные платы с цифровыми микрофонами, их разъемы, шлейфа с обеих сторон.

• Шлейф тачпада и его коннекторы с обеих сторон.

• Сгнили разъёмы, некоторые контакты окислились до такой степени, что позолота снялась аж до меди, а несколько разрушилось полностью.

• Повсюду были разбросаны очаги окислов, в том числе и на SSD.
  И, кажется, здесь перечислено не всё. Может, всё-таки, сжечь?

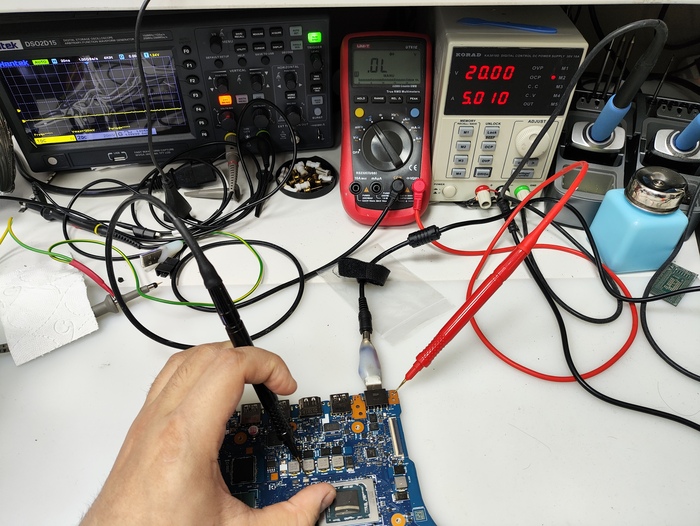

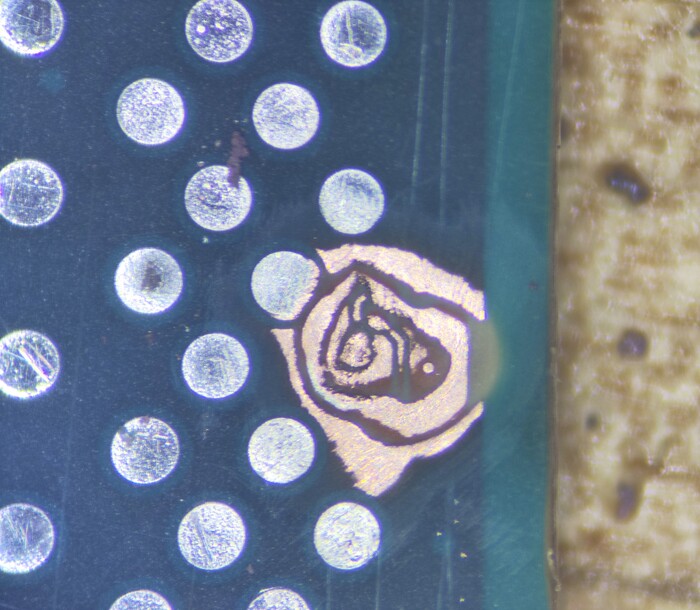

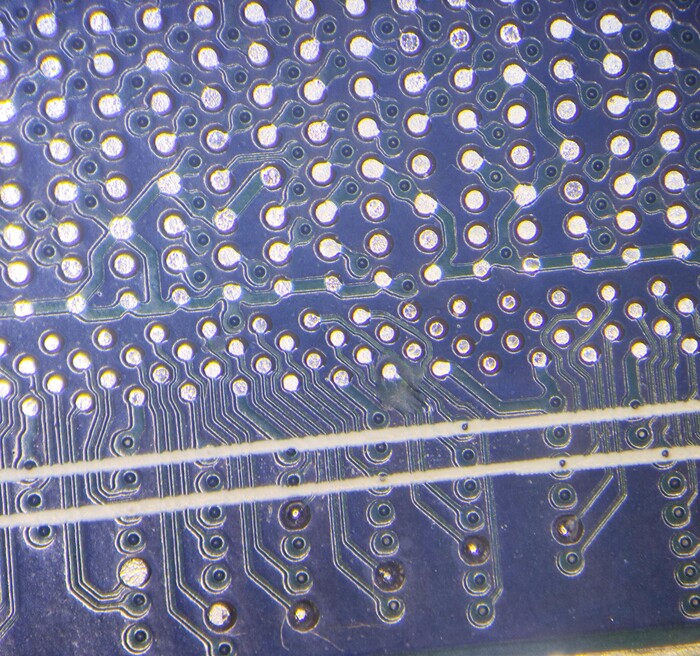

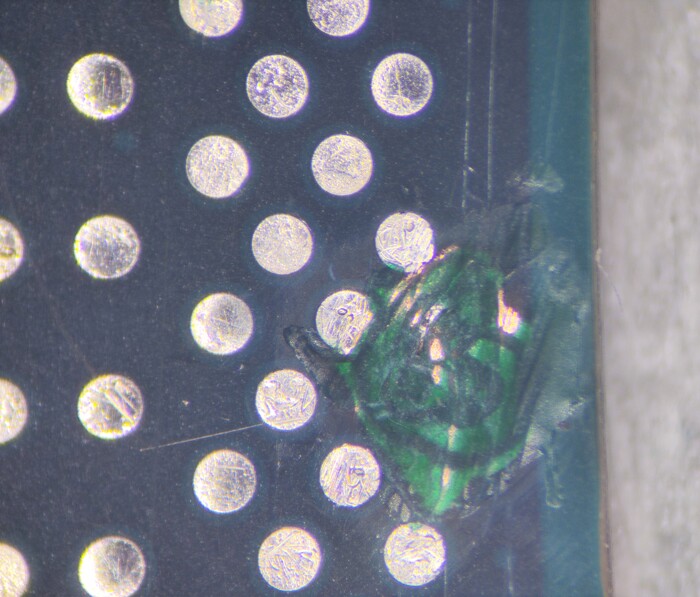

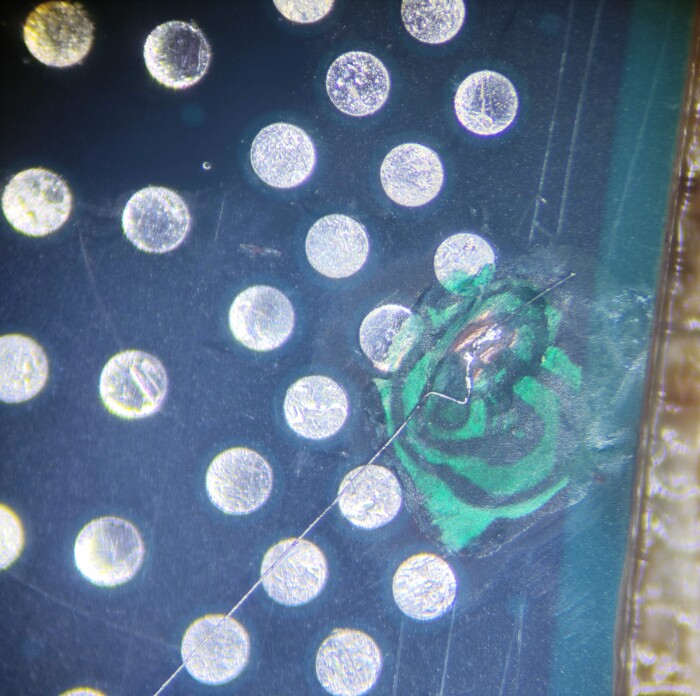

Принимаемся за работу! Впереди у нас увлекательный аттракцион – полная чистка и промывка в ультразвуковой ванне, замена всех подгнивших элементов, восстановление всех разъёмов, выгнивших контактов и дорожек на плате. И да, это всё со снятием, чисткой под ними и запайкой обратно.

Межплатного шлейфа и его коннекторов в наличии нигде найти не удалось, поэтому пришлось их восстанавливать.

Также были заменены все четыре цифровых микрофона. Судя по всему, при коротком замыкании по дата-линии прилетело высокое напряжение и убило их все.

Клавиатурный модуль полностью разбирался, замачивался в спиртосодержащем растворе, чтобы вымыть оттуда содержание органики – в частности минеральных солей и сладкого засохшего вина.

Разъём, у которого клиент отломал кусочек пластика, был восстановлен клеем Geliahao 302 на акриловой основе до полной работоспособности: шлейф смазываем маслянистым раствором, чтобы клей не прилип, наносим тонкий слой клея, после высыхания ещё один слой для выравнивания поверхности. После полного высыхания излишки подрезаем скальпелем. После такого ремонта все контакты проводят ток, все фиксирующие контакты подвижны в пластике, прекрасно защелкиваются и фиксируют шлейф.

После всех этих манипуляций, просушки и сборки ноутбук был первый раз включен. Включился удачно, запустился штатно, была проверена камера, тачпад, сканер отпечатка пальца, микрофоны.

Можно уже выдыхать? Как бы ни так.

Беда пришла, откуда не ждали, а именно — с дополнительной платы, где находятся два разъёма USB 3.0. На каждом стоит по микросхеме, которые ограничивают ток, считывают потребление и защищают разъёмы. При подключении любых двух устройств ноутбук начинал активно ругаться, что превышено потребление, и отключал оба разъёма.

Сняли микросхемки, вычистили всё под ними и установили обратно, в силу того что такие же новые не нашли в быстром доступе. Проблема не ушла. Пытались посадить оба разъема на одну микросхему, в результате выяснилось, что проблема не в них, а в самом разъёме.
Разъём довольно специфический по форм-фактору, поэтому… да, найти такой же снова не удалось. В доступе был либо USB 2.0, либо слишком длинный разъём, который не влезает в корпус.

Штош…
Было принято решение разобрать USB разъём полностью и восстановить его. Разобрали, убрали окислы внутри, всё тщательно промыли в ультразвуковой ванне. К счастью, сами контакты не были окислены. После обратной сборки разъём снова заработал.

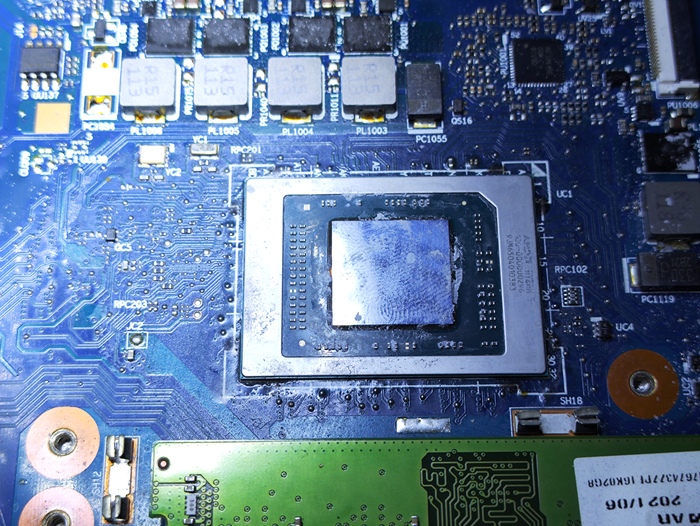

После этого, наконец-то, была произведена сборка с техническим обслуживанием, нанесением новых термопрокладок нужных величин и новой термопасты. Попутно почищены все кулеры, радиаторы и решетки.

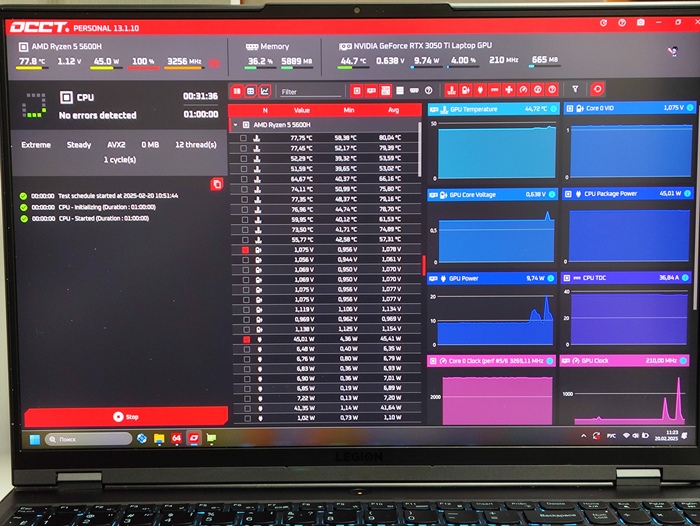

После всех манипуляций ноутбук удачно прошел все тесты и был выдан счастливому клиенту, который уже использует его пару недель:

Для ремонта можно обратиться ко мне в Телеграм — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг или с удовольствием отвечу в комментариях!
