Программирование СПК107. Просто про таблицу⁠⁠

Приветствую всех. Эта статья будет посвящена дистрибутиву CoDeSyS 3.5 SP17 Pacth 3 и панельному контроллеру ОВЕН СПК107.

Как быстро освоить элемент таблицы?

Внутренний код Codesys 3.5

Для того, чтобы нам формировать таблицу и выдавать показания нужно подготовить все данные для работы с таблицей.

Программирование СПК107. Просто про таблицу Инженер, Программа, Инструкция, Гайд, Асушник, ПЛК, Программирование ПЛК, Электроника, Электричество, Программирование, Инновации, Тестирование, Гифка, Telegram (ссылка), Яндекс Дзен (ссылка), Длиннопост

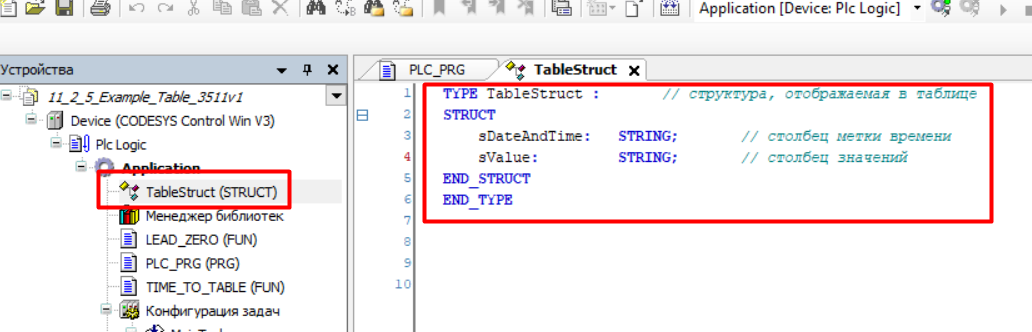

Создаем структуру данных. Дату и значение в формате STRING. Почему именно текстовый, чтобы в ячейках таблицы были пустые клетки, в противном случае будут нулевые значения. В своём проекте я делал REAL.

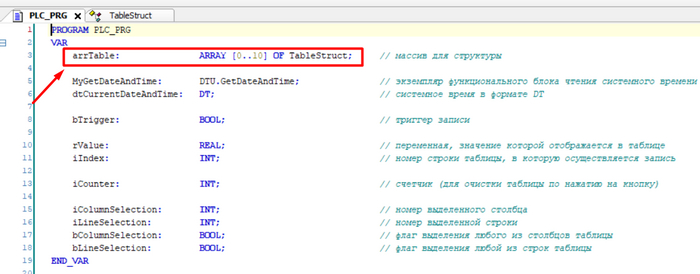

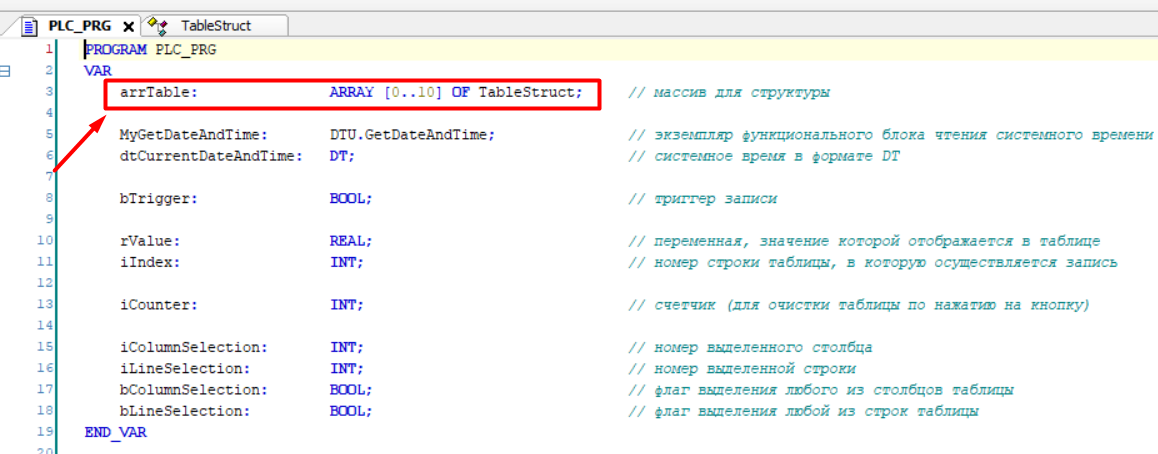

Далее назначаем массив данных (наши столбцы и строчки) ArrTable. В моей таблице достаточно 10 строк, если нужно больше, то указываем.

Всё остальное, можно посмотреть в примере. На скриншоте написаны комменты, дублировать тогда я не буду.

После этого мы создаем два столбца - это дата и время.

Когда жмём запись bTrigger, мы заполняем таблицы и создаём столбцы.

Визуализация элемента таблицы

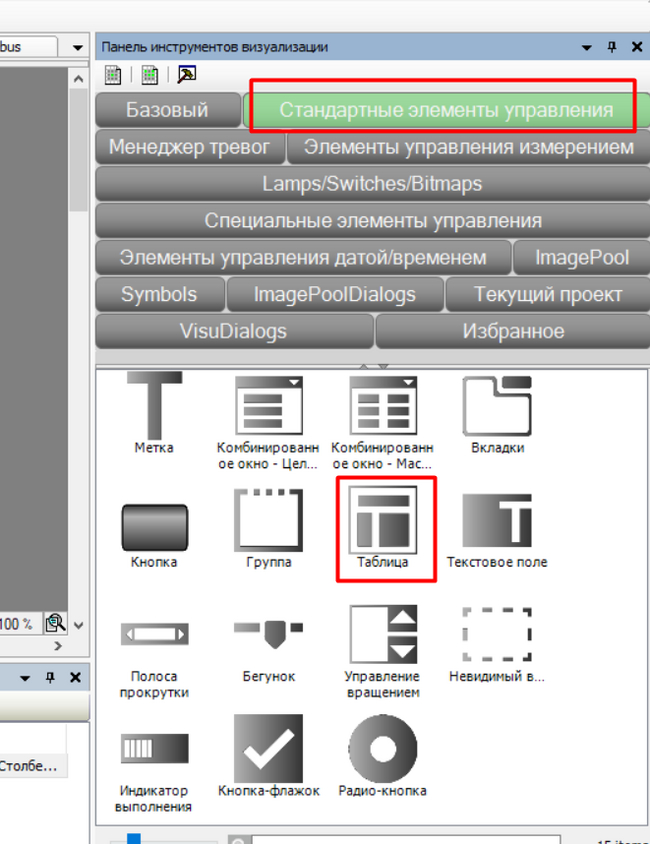

Вытаскиваем элемент таблица в поле.

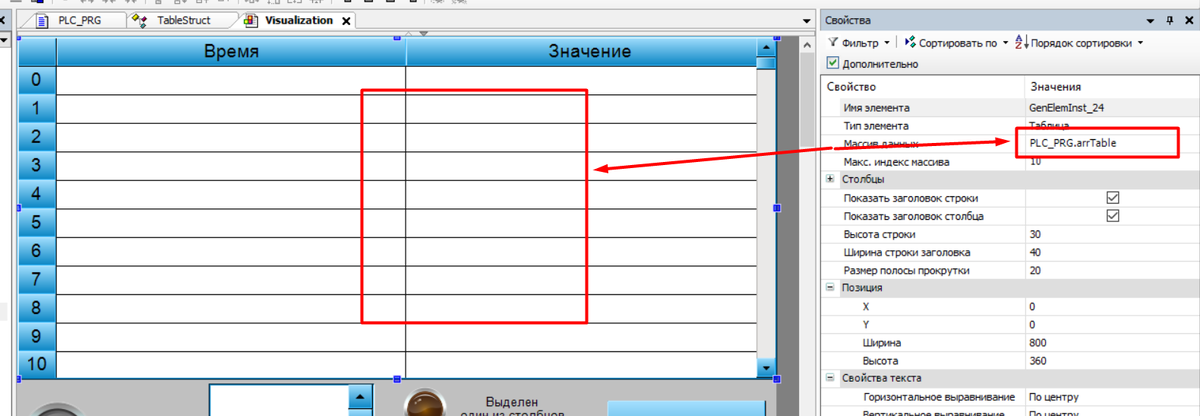

Присваиваем нашу переменную в поле Массив Данных.

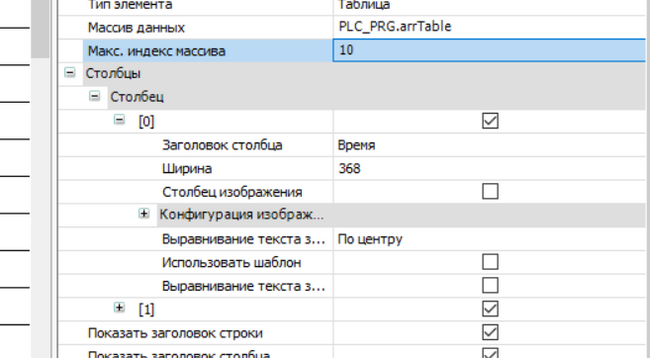

Указываем ниже размер нашего массива.

В этих полях настраиваем наименование, количество, цвет, толщину столбцов.

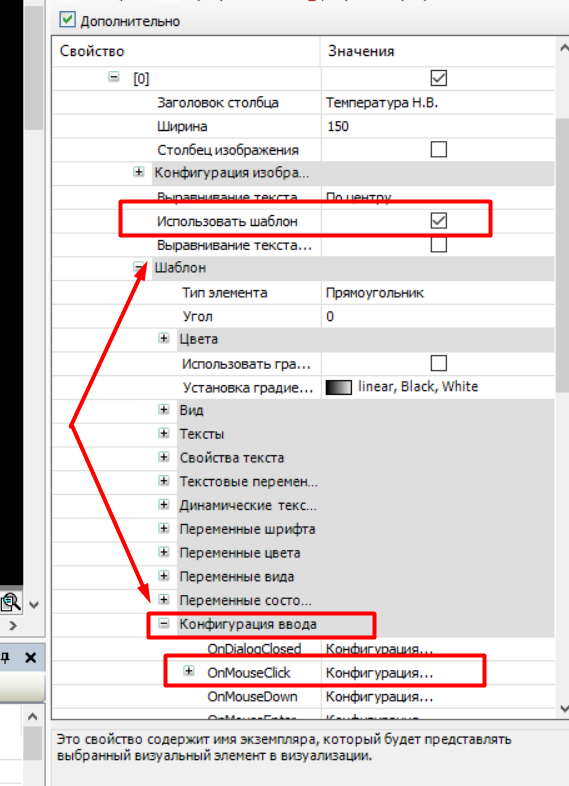

Если нужно вводит данные в ячейки таблицы то ставим галочку Создать шаблон. И этот шаблон будет работать как обычный элемент прямоугольник и попадают те же свойства. Можно назначить аварийные цвета.

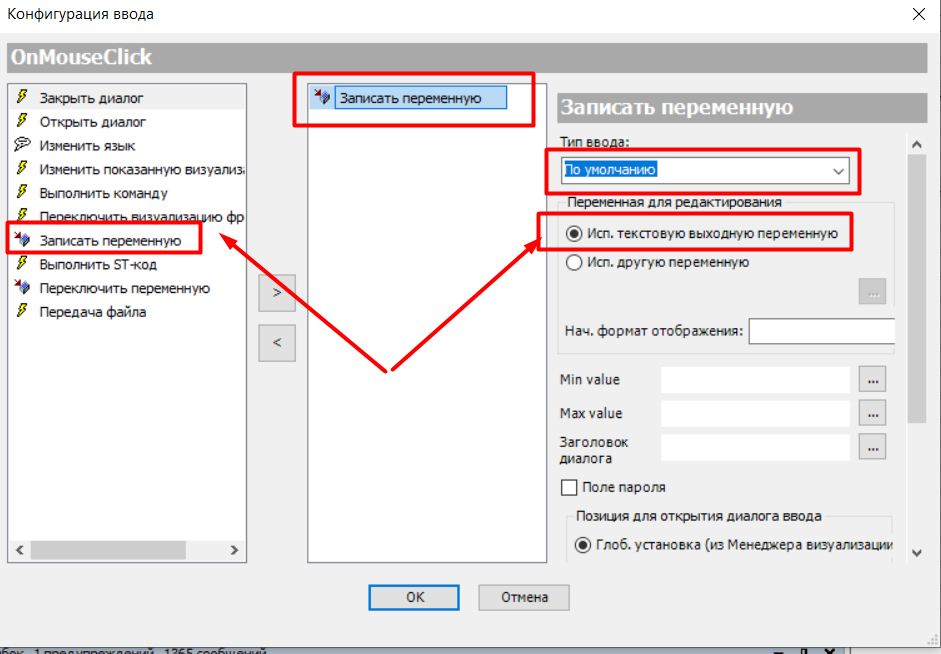

Жмем OnMouseClick, и настраиваем ту же переменную.

Вот так вводятся настройки конфигураций.

Конечный результат.

Если статья была полезна пишите комментарии и ставьте лайки.

С уважением, Гридин Семён.
