Решил написать свой первый настоящий пост на Пикабу.
Даже не представлял, как получается написать такие объёмные тексты.
Но тут товарищ прислал одну статейку про новых программистов и реальную автоматизацию на заводах))) И тут вспышка 📸, ничего не помню и выходит текст из памяти!)
Добро пожаловать под кат!)

Приходит как-то молодой IT-специалист со свежим стеком из Docker’ов, микросервисов и К8s на завод. В цеху сверкают панели управления, гудят моторы, а он пытается подключиться к этому промышленному добру.
И, внезапно (нет), оказывается, что привычный IT-стек здесь не работает — у заводчан свои протоколы, свои легенды и свои правила. Годами. Десятилетиями. Из уст в уста, от конунга к сыну и т. д. и т. п. Айтишник достаёт ноутбук, спрашивает, какая тут точка доступа, а в ответ — тишина. Только матёрый усатый автоматчик (спец по работе с автоматизированными системами на заводах) медленно поднимает глаза, откашливается и с лёгкой тоской в голосе говорит:
— Тут, сынок, Modbus по RS-485. Без TLS. Без DHCP. И если что, мы это на Delphi писали, в 2004-м.
И это ещё повезло, что на Delphi в 2004-м :) А могло быть написанно в другой стране (году этак в 1990-м) на паскале или фортране. Так и живут некоторые заводы, где вместо YAML — скрипты на паскале, вместо DevOps — старая добрая флешка с патчами, а вместо облачных масштабируемых серверов — шкаф с вентиляцией (в лучшем случае) и приклеенным на скотч листом: «Работает — не трожь!»

Шёл 2011 год. У меня на первом заводе, где тогда работал, была 3-зонная методическая печь по нагреву металла, автоматизирована какими-то ПЛК (я тогда ещё слова такого не знал), программа была написана на Pascal.
Помню, приехал программист делать доработки. Мы, молодые КИПовцы, специально остались, задержались (нас мастер уговорил, мол, посмотрите, учитесь). Он строки переписывает, меняет какие-то цифры (теперь уже знаю, что это были коэффициенты ПИД), и оно оживает (горелки переходят в другой режим работы) и начинает работать по-другому. Скада, если её можно так назвать (им же нарисована в каком-то редакторе), меняет форму, изменяет значения.
Но🫣 тут же ниже на этом шкафу стоит 3 переключателя на 3 положения с фиксацией (вроде бы кулачковых) и ещё 3 обычных 3-позиционных без фиксации. Первые изменяют источник задания на газовые заслонки (1 — ПЛК, 2 — ручное управление, 3 — ещё одно🙂).
Программист заканчивает настройку, говорит: «У вас будет всё хорошо». Уходит. Нашему мастеру категорически не понравилось, как работает регулирование. И как только программист уходит, переводит эти кулачковые переклички в то самое 3е положение. И горелками начинает управлять что? Правильно! Старые добрые КСП3 с круговыми диаграммами, которые мы меняли каждые 24 часа))) Говорит, так будет лучше, и уходит, говоря: «Собирайтесь домой». Мы ещё задерживаемся минут на 10 в этом помещении. Всё это время с нами был «печник», который следит за режимом работы печи. Тот, что был на смене, тут же, как наш мастер вышел, переводит кулачковые переключатели в какое положение?) Правильно! В ручное!)😂 И говорит: «Так будет надёжнее!) 😁».

Вот тебе и стеки и TLS и DHCP и 485. А подача 220 на МЭО импульсами надёжнее для конечного пользователя)) ☝️
Но это ещё не всё.
Печники, когда лень идти в помещение с этим щитом управления, просто подходят к МЭО и что? Тоже правильно! Просто крутят его с помощью маховика)))
Вот тебе и автоматизация)))💡
МЭО было примерно как на фото)
Ну и схематически печь)

Контроллеры для систем вентиляции играют ключевую роль в управлении и мониторинге климатических условий в различных помещениях — от офисов и магазинов до производственных цехов и складов. Они обеспечивают комфорт для людей, регулируя параметры воздуха, такие как температура, влажность и уровень загрязнения, а также управляют работой вентиляторов, приводов и других компонентов системы. В зависимости от сложности и масштаба объекта, применяются различные типы контроллеров, каждый из которых имеет свои особенности и функциональные возможности.

Типы контроллеров для систем вентиляции

1. Умные термостаты
   Это компактные цифровые устройства, которые отслеживают температуру воздуха в помещении и автоматически включают или выключают систему нагрева, охлаждения или вентиляции при отклонении от заданных параметров. Они идеально подходят для небольших помещений, где требуется простое и эффективное управление климатом.

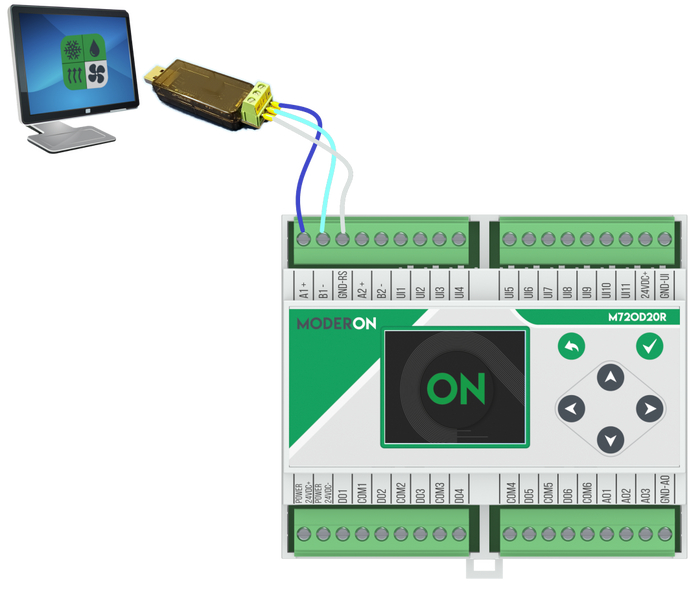

2. Логические контроллеры от компании MODERON
   Эти устройства предназначены для управления сложными системами, включающими приточные и вытяжные вентиляторы, рекуператоры тепла и холода, контуры нагрева и охлаждения, а также системы увлажнения и осушения. Логические контроллеры оснащены множеством датчиков для мониторинга температуры, влажности, уровня CO₂ и других параметров, что позволяет автоматически регулировать работу оборудования для поддержания оптимальных условий. https://moderon-electric.ru/software/moderon-hvac/

1. Централизованные серверы на базе промышленных ПЛК
   Такие системы используются на крупных объектах, где требуется управление десятками вентиляционных установок. Они включают в себя централизованные щиты управления, программное обеспечение для мониторинга и анализа данных, а также интеграцию с SCADA-системами. Это позволяет не только управлять вентиляцией, но и оптимизировать энергопотребление, а также оперативно реагировать на изменения условий.

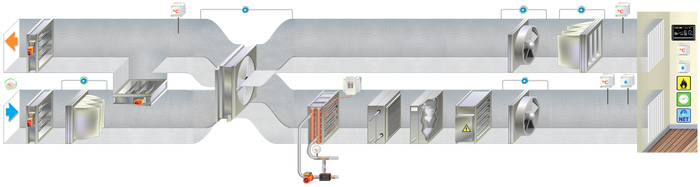

Как работает управление приточно-вытяжной вентиляцией?

Процесс управления вентиляцией с использованием логического контроллера HVAC включает несколько этапов:

1. Анализ потребностей
   Контроллер учитывает такие факторы, как количество людей в помещении, температура, влажность и уровень углекислого газа, чтобы определить оптимальный режим работы системы.

2. Регулирование скорости вентиляторов
   В зависимости от расхода воздуха контроллер изменяет скорость вращения вентиляторов, используя электронные или механические регуляторы.

3. Мониторинг датчиков
   Датчики температуры, влажности, CO₂ и расхода воздуха передают данные контроллеру, который на их основе корректирует работу системы.

4. Контроль загрязнения воздуха
   Специальные датчики отслеживают уровень загрязнения (пыль, аэрозоли, химические вещества). При превышении допустимых норм контроллер увеличивает скорость вентиляции или активирует дополнительные фильтры. Также он мониторит состояние воздушных фильтров, используя датчики дифференциального давления.

5. Оптимизация энергопотребления
   Для повышения энергоэффективности контроллеры могут использовать сенсоры движения, отключая вентиляцию в пустых помещениях, или работать по расписанию, включая и выключая систему в нужное время.

Программный комплекс «Moderon HVAC»

Наша компания разработала уникальный программный комплекс для управления системами вентиляции — Moderon HVAC. Он позволяет гибко настраивать работу оборудования без сложного программирования, учитывая особенности российского климата и требования заказчиков.

Основные функции комплекса включают:

• Прогрев водяного нагревателя перед запуском;

• Многоуровневую защиту от замерзания;

• Обогрев воздушных заслонок;

• Продувку ТЭНов электрического нагревателя;

• Резервирование вентиляторов и насосов;

• Поддержку работы рекуператора в режиме охлаждения;

• Управление многоступенчатыми нагревателями и охладителями;

• Интеграцию с различными типами увлажнителей;

• Работу по недельному расписанию;

• Мониторинг безопасности с активацией аварийных сигналов;

• Ведение журнала аварий с сохранением истории событий.

Программное обеспечение «Moderon HVAC» обеспечивает не только комфорт, но и безопасность, а также значительно упрощает процесс управления сложными системами вентиляции. Более подробную информацию о возможностях комплекса вы можете найти в руководстве пользователя.

Таким образом, современные контроллеры для систем вентиляции — это высокотехнологичные решения, которые позволяют не только поддерживать комфортные условия в помещении, но и оптимизировать энергопотребление, повышать безопасность и упрощать управление климатическими системами.
