Монитор Benq GL2460

Приветствую, сообщество ремонтеров!
Проблема с монитором Benq GL2460. На борту два входа: D-SUB и DVI-D. При подключении к ПК (видеокарта GTX960, разъемы HDMI, DVI-D, DVI-I) D-SUB работает нормально (через переходник), можно поставить любое разрешение. При подключении DVI (напрямую кабелем DVI-DVI) доступно только 800*600 и 1024*768, тоже самое через переходник DVI-HDMI. Кабеля все рабочие, проверял на другом ПК. Так же при подключении монитора к ноуту D-SUB работает, DVI показывает черный экран и никак не определяется. Подскажите куда копать, если что - с паяльником дружу, руки не совсем из жжж

Правила сообщества

Посты с процессом ремонта создавайте в родительском сообществе pikabu.ru/community/remont.


В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

0
Автор поста оценил этот комментарий
Ну вот и ответ. Видимо данные в еепроме для dvi похерились.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Правильно ли я понимаю: один из способов - https://www.youtube.com/watch?v=Yimik4Ixo1U, второй - выпаять микруху 24с02 из цепи DVI и прошить ее http://radio-uchebnik.ru/shem/programmatory/26-programmatory... , прошивка http://remont-aud.net/dump/mnt/benq/benq_benq_gl2460_b_shass... (если тест пройду конечно же))

0
Автор поста оценил этот комментарий
Ну вот и ответ. Видимо данные в еепроме для dvi похерились.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Поставил программку mControl - "Утилита для прямого управления современными мониторами, поддерживающими двунаправленный канал DDC." По DVI монитор не видит, по D-SUB работает нормально
1
Автор поста оценил этот комментарий

Тогда понятно.


Как вариант "диагностики без паяльника" - попробуй найти софтину для работы с DDC, как правило - они брэндированные под определённого производителя мониторов или чипов. Если софтина сможет читать хоть что-то - шина цела и протокол работает, просто в еепром-памяти пусто. Если очень сильно повезёт - этой же софтиной можно будет и прописать нужные параметры. Но инфа о том, что по д-сабу это всё-таки работает, наводит на мысли, что чуда не будет.


Из догадок "вслепую" - на плате две одинаковые 24c02, "разбросанные" по разным углам, аккурат около соответствующих интерфейсов. Дичь, конечно - но я бы сверил. Лень искать схему, чтобы убедиться, да и 24с16, стоящая неподалёку, смущают... Позабыл я уже почти всё, оказывается...

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

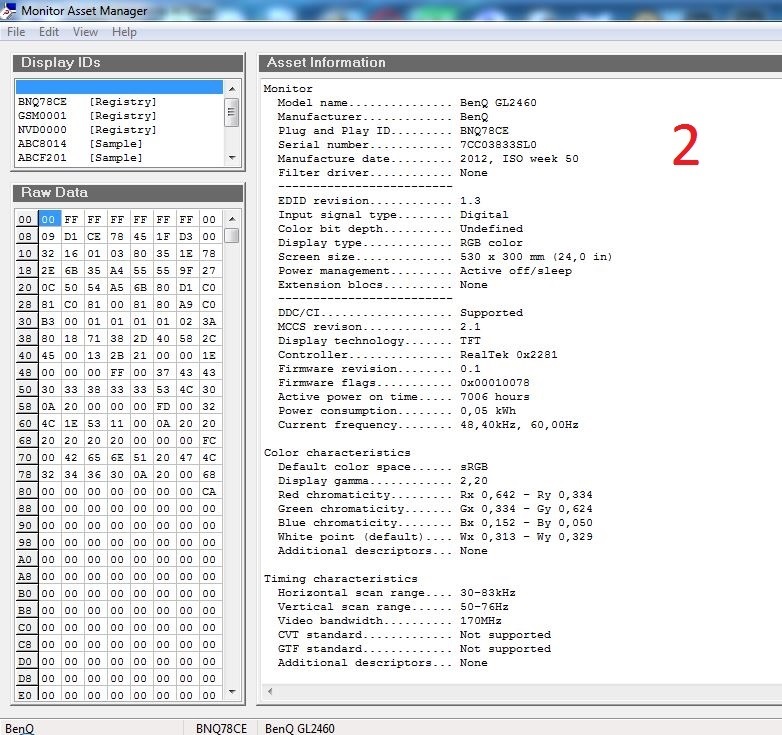

Нашел прогу Monitor Asset Manager. При подключении D-SUB выдает то, что на картинке 1. При подключении DVI сначала вылазиет "выбранный edid имеет недопустимую контрольную сумму. он был автоматически скорректирован, поэтому остальная часть данных может быть просмотрена и сохранена в файле" и далее выдает картинку 2

Иллюстрация к комментарию
Иллюстрация к комментарию
показать ответы
1
Автор поста оценил этот комментарий

Тип монитора ручками выставлен или сам появился? Потому что "устройство отображения на DVI" наводит на мысли как раз об отсутствии у драйвера информации об устройстве - а она по DDC идёт...


В любом случае, пока не выясним, жив ли DDC-протокол - дальнейшее движение бессмысленно (если только наугад получится).

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Дрова поставил вручную через диспетчер устройст
показать ответы
3
Автор поста оценил этот комментарий

Обычно поддерживаемые режимы работы монитор отдаёт драйверу по протоколу DDC. Если это происходит - компьютер перестаёт определять не только поддерживаемые режимы, но и модель монитора (она не просто так появляется "сама собой" после установки драйверов). Вариант первый - "умерла" еепром-память, в которой прошивается вся необходимая информация, вариант второй - на данных интерфейсах (по сути это практически один интерфейс) умер пин проца, отвечающего за данный протокол. Есть ещё третий вариант - DDC там не был разведён изначально (такое бывало на старых "самсунгах" и некоторых телевизорах). Я бы начал с того, что отдаётся по DDC, и всё ли там в порядке с прошивкой (придётся долго и муторно искать дамп с такой же модели на просторах сети либо искать "донора" для вычитывания микрухи). А потом уже лез бы в "переходники" и прочие бредодебри.


В принципе, если в свойствах монитора выставить вот эту галочку, то можно будет включить необходимый режим работы и забить на эту "неисправность":


http://i50.tinypic.com/kbr7d3.jpg

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

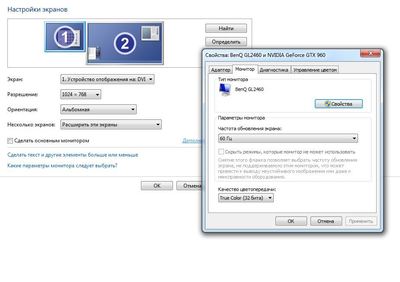

не все так просто)

Иллюстрация к комментарию
показать ответы
0
Автор поста оценил этот комментарий
Видишь напротив DVI разъёма на плате три сборки диодных шестиногих? Чисто поприколу прозвони их на предмет пробоя или утечки. Если попадется битый,а заменить нечем - просто убери его нафиг и проверь. Результат скажи.
раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Спасибо! Завтра попробую - отпишусь
1
Автор поста оценил этот комментарий

А копай в сторону драйверов. Как монитор определяется в системе? Как просто монитор или именно как BenQ? Посмотри частоту обновления при подключении через DVI - вдруг выставлено 90 гц, а видяха такое может только на низком разрешении, вот и пишет, что доступно лишь 600 и 768.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
пробовал удалять/устанавливать/переустанавливать. В разрешении экрана определяется как "устройство отображения на DVI", в диспетчере устройств как Gl2640
Автор поста оценил этот комментарий

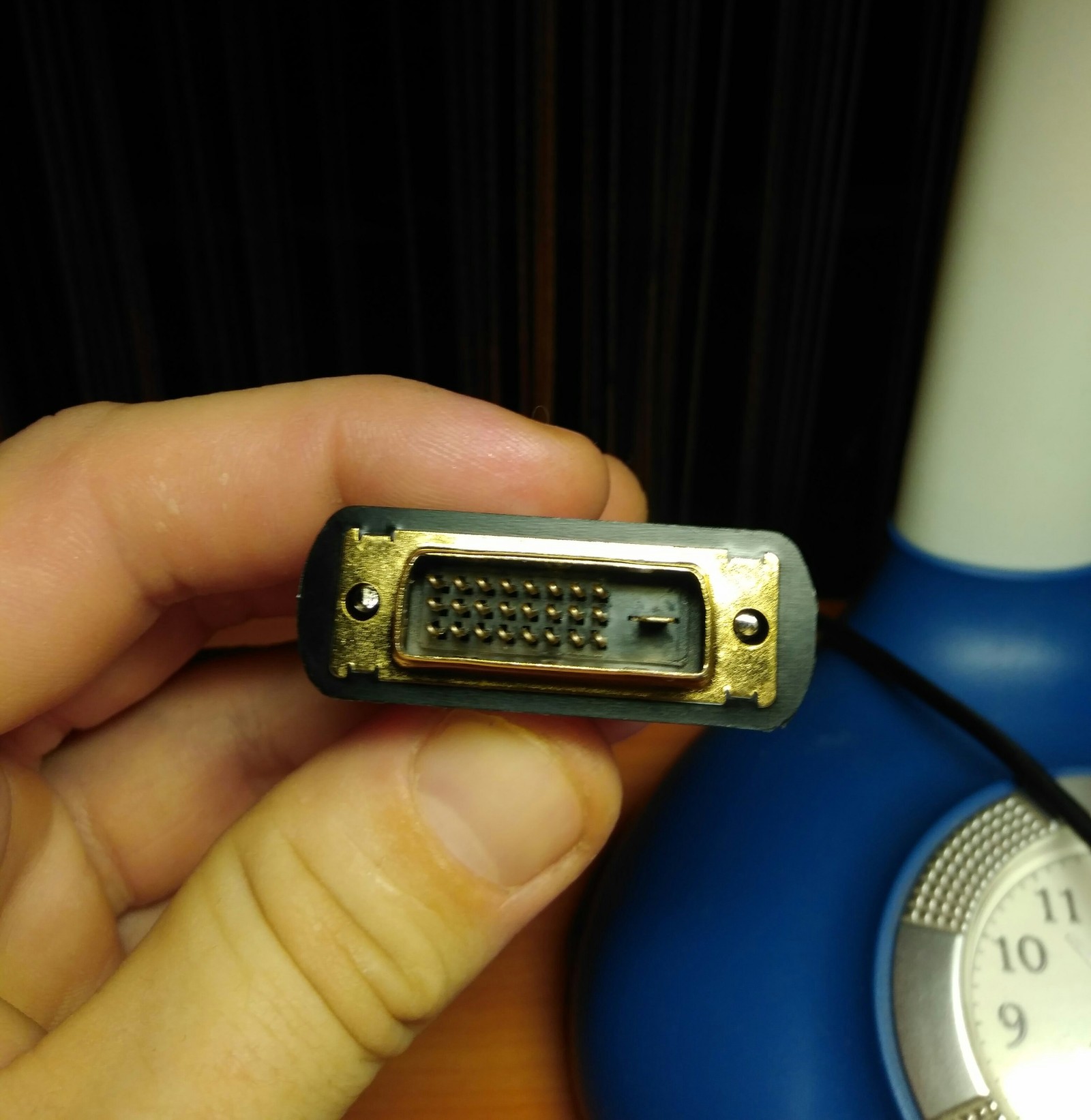

черный поточнее со стороны пинов можн

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Иллюстрация к комментарию
Автор поста оценил этот комментарий

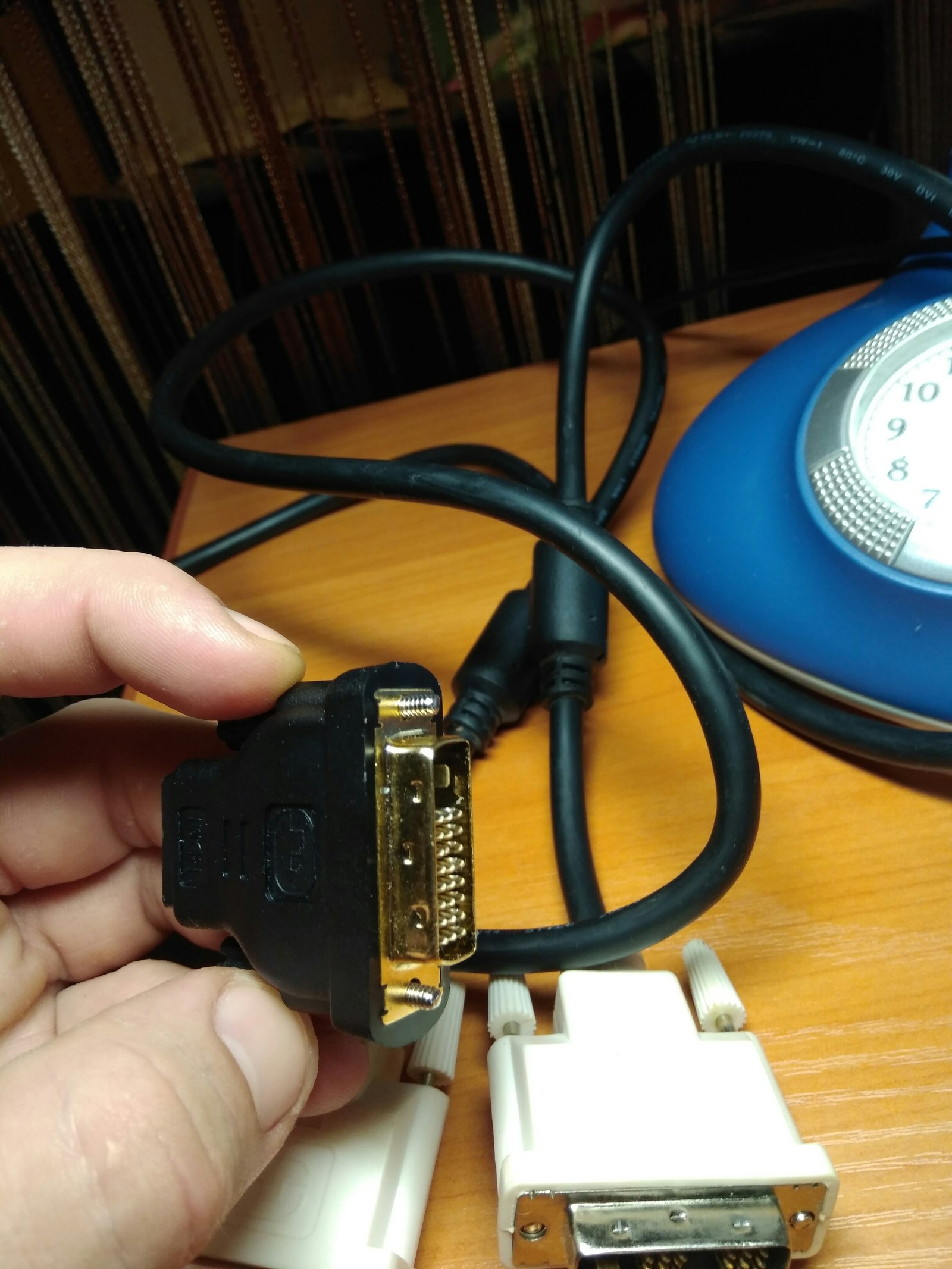

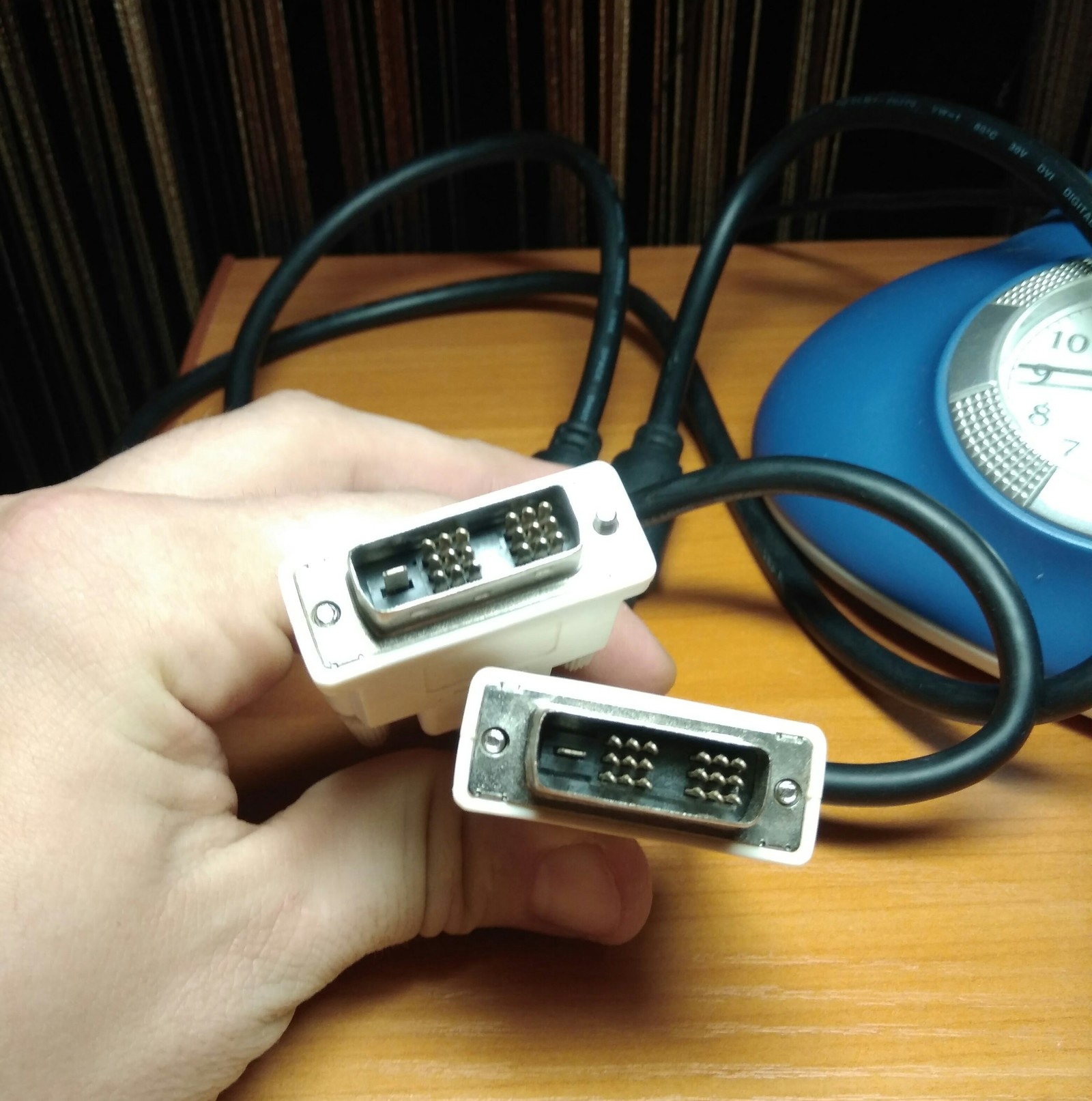

не смущает разное количество контактов на переходнике и кабеле?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
переходник для HDMI, к этому кабелю он не относится. С этим переходником и кабелем HDMI телевизор подключается нормально, монитор нет. Пробовал кабель DVI с большим количеством контактов (dual link), ничего не меняется
показать ответы
Автор поста оценил этот комментарий

А нафига фотка скаллера? Ты лучше фотки переходников выложи, да и сам на разъемы шнуров и переходника посмотри.

раскрыть ветку (1)
Автор поста оценил этот комментарий
Иллюстрация к комментарию
Иллюстрация к комментарию
