Кабель на струнах
Всем привет!)
Занимаюсь электромонтажом. Решил запилить пост (а запилил длиннопост)) о не самом распространенном способе монтажа кабеля - на струнах/тросах. Вдруг кому будет интересно)
За все время своей работы я перепробовал все возможные способы монтажа и основными преимуществами троса являются, на мой взгляд, дешевизна и скорость работы.
Для примера буду рассматривать летний объект 2021года. Цены, к сожалению, буду использовать тоже летние, лень искать актуальные)
Будет немного цифр и много фоток)
Итак. Объект - коттедж 250м2, эконом вариант. Заказчик - крутой дед, экономим на всем!)
Немного обещанных цифр. Стоимость троса - 8р/м, на объект ушло около 600м (4800р). Крепил анкер-клином 6х40 через 750мм, делая 1 оборот троса вокруг анкера, одной рукой натягиваешь, второй - вколачиваешь анкер молотком в потолок. Намертво. Натяжка как у струны, стяжка не пролазит. Анкеров ушло около 800шт (по 6р. - 4800р). Крепил кабель дешевыми стяжками через 150мм, стяжек ушло где-то 3-4000шт, (5000р).
Итого на крепеж около 1,5 км кабеля ушло не больше 15000р, получается где-то 10р/м, что значительно дешевле гофры с клипсами и уступает только дюбель хомутам, но там такие трудозатраты и такое количество пылищи, что я бы даже со своих доплатил, лишь бы их не использовать.
С цифрами все, погнали фотки.
Берем любезно предоставленный заказчиком дизайн проект).
Оцифровываем, согласовываем, пересогласовываем, утверждаем всей семьей и наконец считаем смету
Завозим инструмент и материалы (торчащие кабеля из стен - наружное освещение фасада, выполненное застройщиком)
Пьем чай, врубаем музычку и погнали)
Трос креплю в 300мм под розетки, 350мм под освещение и 500мм под слаботочку. В помещениях с трассой больше 5 кабелей в жгуте - добавляю дополнительный трос, если кабель 1 (допустим люстра или слаботочка) - обхожусь дюбель-хомутами
После монтажа всех кабелей в трассе дублирую стяжки обычными медными вязками, т.к. хз как стяжки поведут себя лет через 5-10. Нет желания потом это с натяжного потолка обратно поднимать
Будущий щит 2го этажа
Собираем коробки - варим скрутки, ваги не использую, т.к. доступ к коробкам возможен лишь со снятием потолка. Сварка надежней, я считаю. Дольше, да, но я никуда не тороплюсь)
Пока вредители - штукартуры) упиз**кивают наши кабеля - собираем щиты
2-й пошел
1-й пошел
Вводной

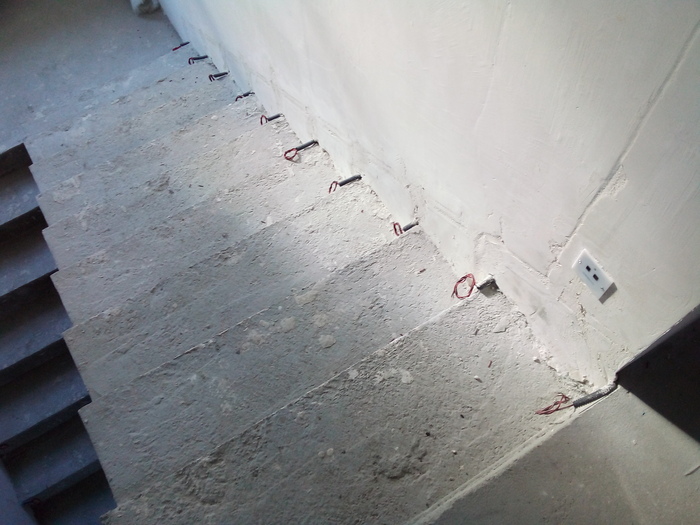

После того как штукатуры успешно справились со своей задачей и упиз**кали-таки все кабеля) подключаем временные розетки и патроны на свои группы, вмазыаем стаканы и монтрируем "умную" лестницу
Осталось еще немного допилить напильником, но фото уже не влазят)
Всем спасибо!
P.S. NSFW добавить?)
