Всего 2 года делаю рехаусы объективов. НО какой прогресс!
Вот так выглядит прогресс за 2 года работы по рехаусам объективов
Хочется поделиться прогрессом и результатами моей работы с рехаусами объективов.
Всё таки важно замечать и фиксировать своё развитие, потому что когда долго увлечен делом, кажется что ничего нового и особенного не происходит.
Начиналось всё с простой затеи прикрутить советское стекло к своей камере, а сейчас это линейка объективов с фокусировкой на подшипниках, сменными байонетами и собственным единым дизайном.
Предисловие: что такое рехаус
Если коротко: рехаус - это перенос объектива (или отдельного линзоблока) в новый корпус.
Зачем? Картинка, например, у старых линз шикарная и "особенная", но работать с ними может быть неудобно из-за маленьких исходных корпусов или отсутствия шестеренок фоллоу-фокуса (для киносъемок).
Рехаусом можно назвать очень разный объем работ - от простой установки зубчатого кольца на родной корпус объектива до полной переборки до уровня стекол и проектирования нового корпуса и механизмов с нуля.
Рехаус объектива с помощью колец (фото из интернета)
Разница между обычным объективом для фото, кино рехаусом и исходным корпусом под кино
Как всё началось: бюджетный светосильный телевик
Когда я еще работал со своими светильниками, я искал для них бюджетные светосильные объективы. Ведь у меня была специальная насадка для масок гобо, где для проекции картинки требовался какой-нибудь объектив. И в те же годы я много фотографировал и мне очень не хватало объектива с большим фокусным расстоянием.
И в процессе поисков, я наткнулся на советские проекционные объективы. По сути это "голые" линзоблоки - металлический тубус со стеклом, без байонета и без диафрагмы. В СССР их ставили в диа- и кинопроекторы. При этом, судя по обзорам, картинка у объективов отличная - просто нужно как-то приделать линзоблоки к своей камере.
Советский диапроектор ЛЭТИ-60М с объективом F92
Перечитав много обзоров на сайте радожива, остановился на "35КП 120 F1.8", ведь там была очень классная картинка.
В интернете адаптация проекционных объективов разнится от "тубуса от банки чипсов" до геликоида из металла с резьбой. Но все они рассчитаны на корпус поверх тяжеленного линзоблока (35КП-120мм весит 1100гр). И плюс у этого объектива короткий рабочий отрезок и в "родном" корпусе он упирался в байонет Canon EF, что не давало фокусироваться на "бесконечность".
Пример адаптации проекционника из интернета
Было решено вытащить линзы и перенести в новый облегченный корпус и сделать фокусировку на бесконечность.

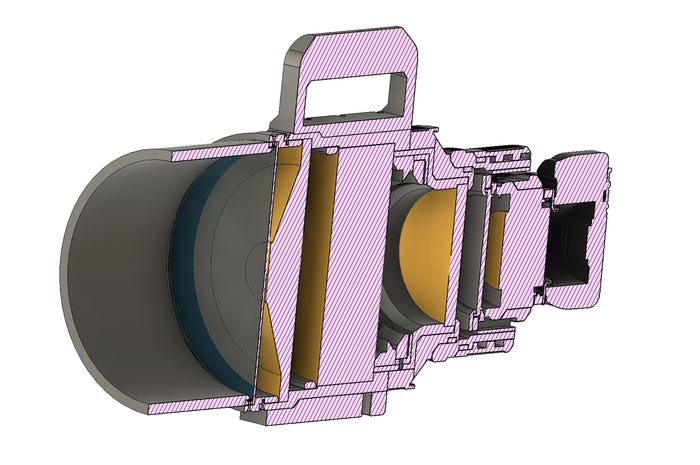

Вот такая была первая 3D модель корпуса. По сути я сделал новый линзоблок из пластика того-же размера что исходный, но добавил ему канавки. И вокруг него сделал корпус с байонетом и установочными винтами М5.
Самая первая 3D-модель рехауса 35КП 120/1.8

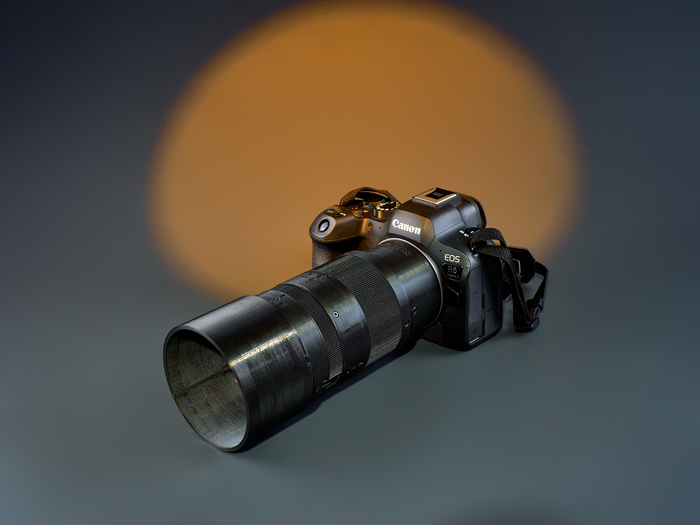

Рехаус 35КП 120/1.8 на камере
Первая итерация инженерной фантазии
Удивительно, но эта система даже работала и на неё можно было снимать.
Но быстро обнаружилась проблемка - вместе с изменением фокуса всё еще тяжелый линзоблок проворачивался и выдвигался. Думаю понятно, насколько это было не удобно при работе.
Вот так выглядит полет фантазии по изменению дизайна и корпуса самого первого объектива.
В итоге получилась первая версия фокусировочного кольца, которое никуда не двигается относительно корпуса, но при этом двигает линзоблок.
Итерации моделирования рехауса 35КП 120/1.8
Кстати, вот такая картинка получалась на этот 120/1.8
Пример картинки на рехаус объектива 35КП 120/1.8
Пример картинки на рехаус объектива 35КП 120/1.8
Внезапный спрос на объективы
После 120ки решил взять еще и 65мм. Ведь на тот момент у меня был объектив только 18-35))

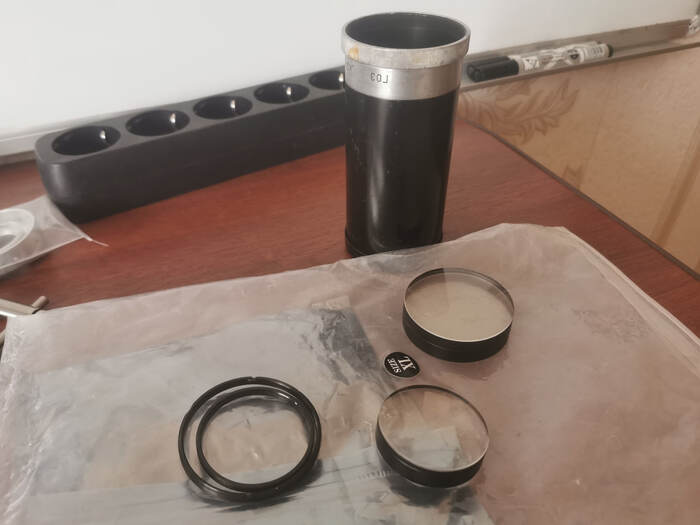

Под 65ку сделал ровно тот же корпус, даже не вытаскивая стекла из линзоблока. Плюс сделал еще одну 120ку для рекламы и тестов.

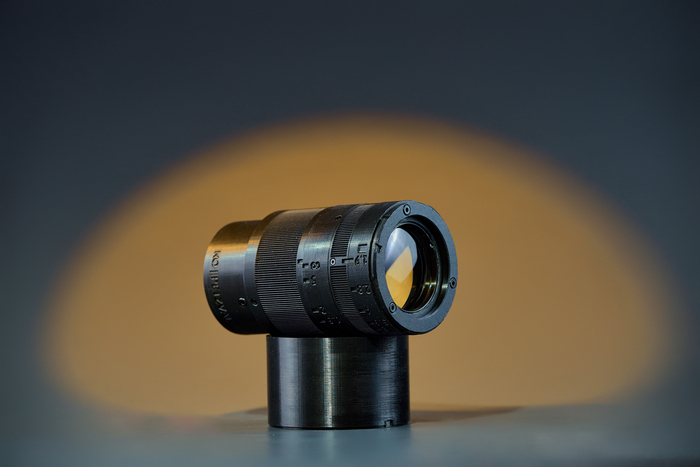

Первые рехаусы объективов 35КП 120/1.8 и 35КП 65/1.8
После моего поста в соцсети про рехаусы объективов, знакомый фотограф принес аж 3 объектива под переделку.
Получились вот такие результаты. Думаю заметно единую идею конструктива)) При этом в объективах по прежнему не было диафрагмы.
Рехаус объектива 16КП-1.2/50 II 50mm f/1.2
Рехаус объектива Гелиос-33 35 mm f/ 2.0
Рехаус объектива 35КП 140 mm f/ 1.8
Полет инженерной фантазии продолжается

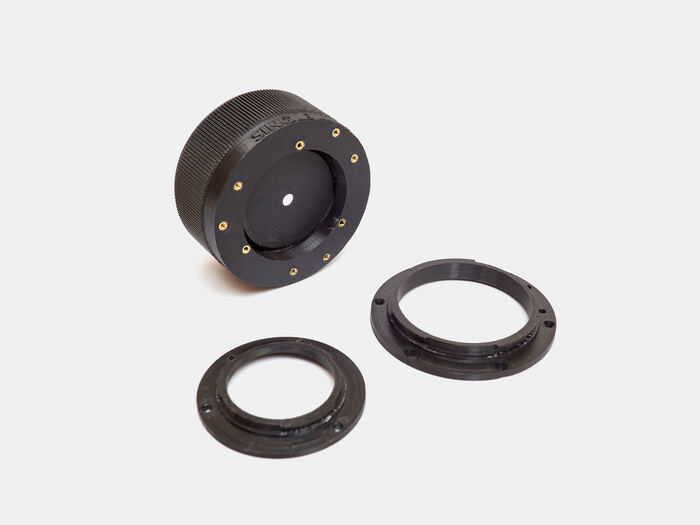

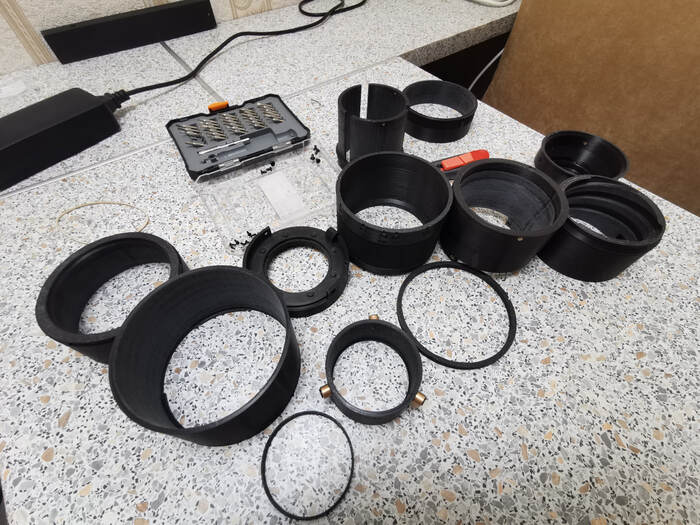

И с каждым сделанным объективом, я старался вносить какие-то удобные конструктивные штуки. Например, идея сделать систему сменных байонетов пришла сразу.
Конечно же, внутри объективов всё еще не было диафрагмы, да и сам механизм был не очень надежным (пластиковые втулки основного кольца), да и всё равно моему механизму фокусировки было очень далеко до заводских плавных решений.

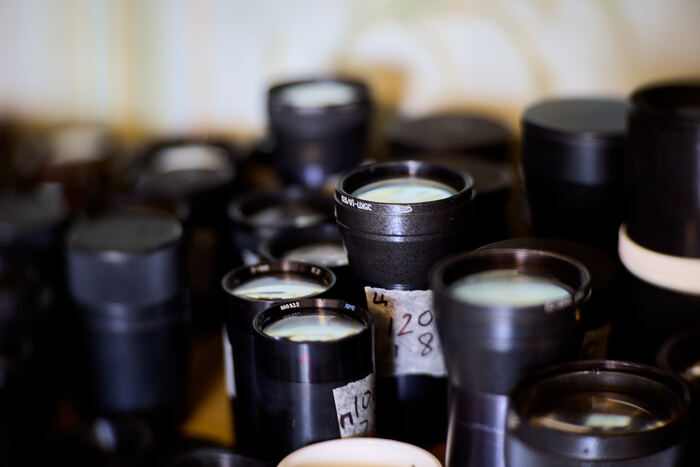

Увлекшись этой идеей адаптации объективов, я накупил еще разных. Причем их беру до сих пор по возможности.
Еще тогда появилась идея провести так сказать инвентаризацию и перенести в 3D все существующие линзоблоки для удобства дальнейшей адаптации.

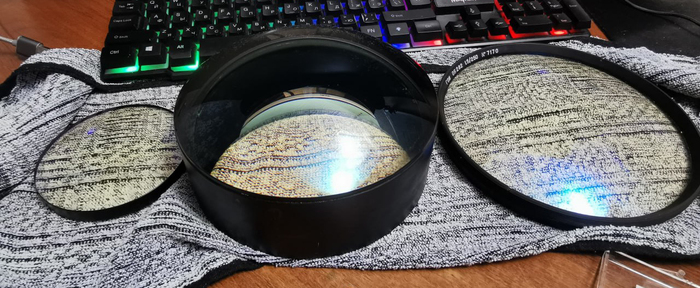

Линзоблок объектива F92
И вот такая фотография на память. Можно сказать, что серия объективов самого первого образца.
Рехаусы объективов

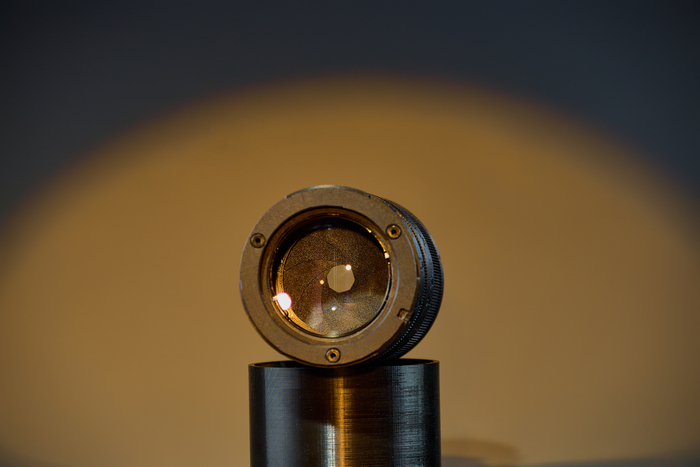

И всё таки, как фотографу, мне хотелось чтобы объективы были полноценными и у них была диафрагма. Всё началось с 3D модели стандартной диафрагмы из интернета, которую я вкорячил в линзоблок объектива F92.
Будущая диафрагма на 8 лепестков

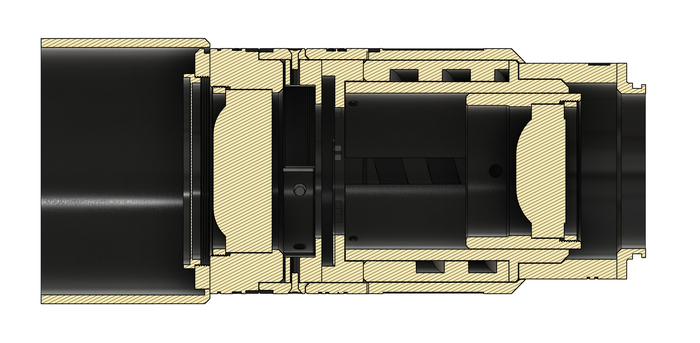

Получилась вот такая 3D модель. Конечно это был этакий костыль / полурешение, потому что диафрагма была на самом выдвижном линзоблоке. Но это уже был прогресс.

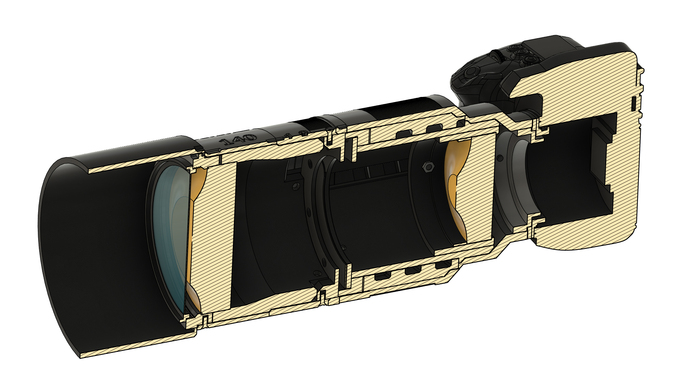

3D модель рехауса объектива F92
Как я пытался сделать интересный внешний вид
Всё таки внешний вид объектива тоже имеет значение. Хотелось выжать максимум из технологии 3D печати, чтобы объективы были хоть чуть чуть похожи на заводские, хоть от того же Canon / Sigma.
Сначала была ацетоновая баня. Да, пары ацетона выравнивают ABS и не видно слоев печати.. Но такая поверхность очень маркая и трескается при перепадах температур, например, зимой.
Также если обработать механизмы, они просто заклинят от постоянного трения. А как то умудряться обрабатывать только внешнюю часть деталей - это прям гемор.
Сделав несколько объективов с такой обработкой, я полностью от неё отказался.

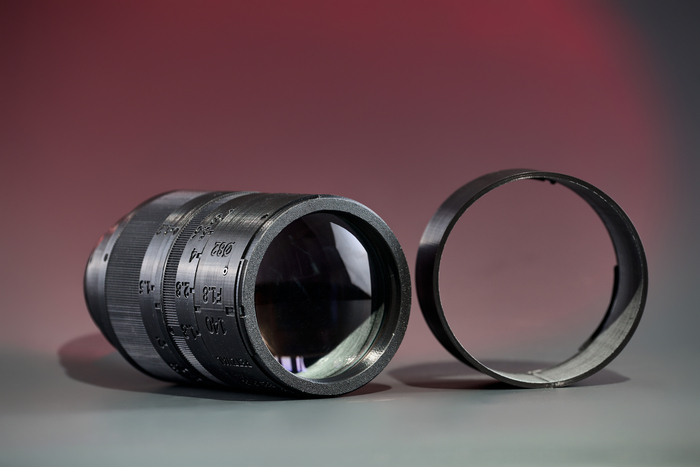

Так же можно заметить, что "надписи" я делал большими буквами через 3D печать глубокой гравировкой.
Плюс к этому еще с первых объективов я экспериментировал с цветом корпусов.
Рехаус объектива F92
Так сказать локомотивом из всех объективов был Петцваль 120/1.8 и 140/1.8.
Из-за его устройства схемы линз, его корпус был не выдвижным и было легко поставить диафрагму.

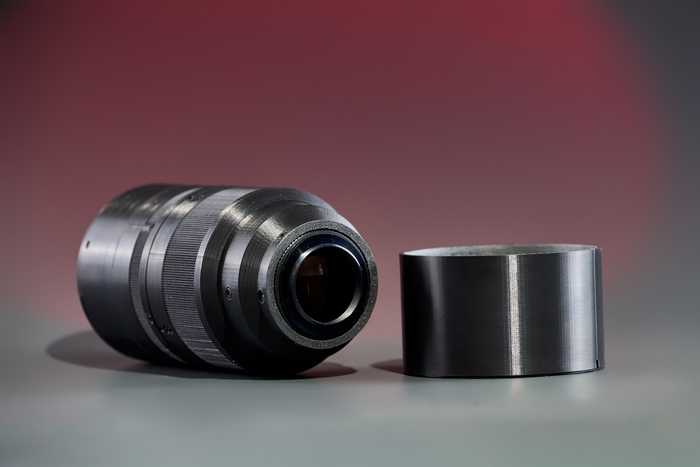

Рехаусы объективов 35КП 140 mm f/1.8

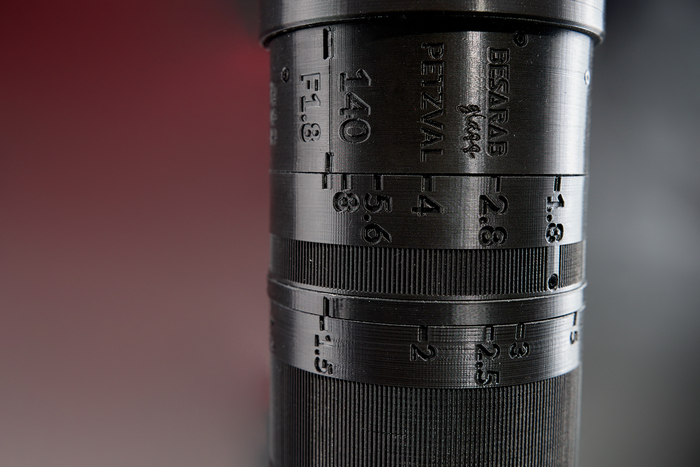

Самой дурной и трудозатраной идеей была вклейка "маленьких" букв в корпуса. Так сказать, это тоже была тупиковая ветвь развития дизайна, поэтому от неё тоже отказался.
И на фото не так заметно, но между буквами и корпусом были заметны зазоры, которые я пытался выровнять ацетоновым сглаживанием.. Чем делал всё только хуже)))
Рехаус объектива 35КП 120 mm f/1.8
Рехаус объектива 35КП 140 mm f/1.8
И еще стоит упомянуть единственный объектив с "шероховатым" корпусом. Это режим "нечеткая оболочка" в слайсере. Выглядит конечно оригинально, но тоже мимо.
Рехаус объектива 35КП 120 mm f/1.8
И еще хочется упомянуть идею чернения объективов. Начитавшись умных статей в инете, что чернение супер улучшает картинку, у меня были попытки покраски внутренних частей корпуса и диафрагмы краской. Это была гениальная идея только на бумаге.
Так как в корпусах почти все элементы двигаются, краска хоть и на вид держалась, но при малейшем трении деталей осыпалась на линзы.
Ну и плюс я как-то не заметил разницы в картинке.
Поэтому до сих пор просто обрабатываю шкуркой поверхности, чтобы они просто не бликовали.
Первая унификация
Спустя год с начала проекта, я решил привести все корпуса под один механизм и внешний вид. Ну и где-то в то время перешел на металлические байонеты М42.
Дизайны рехаусов объективов
Рехаус объектива 35КП 85 mm f/1.8
Творческое отступление №1.

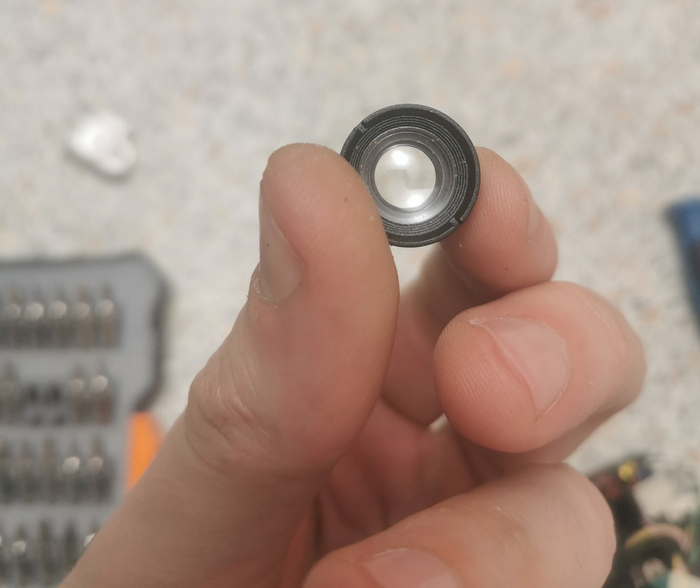

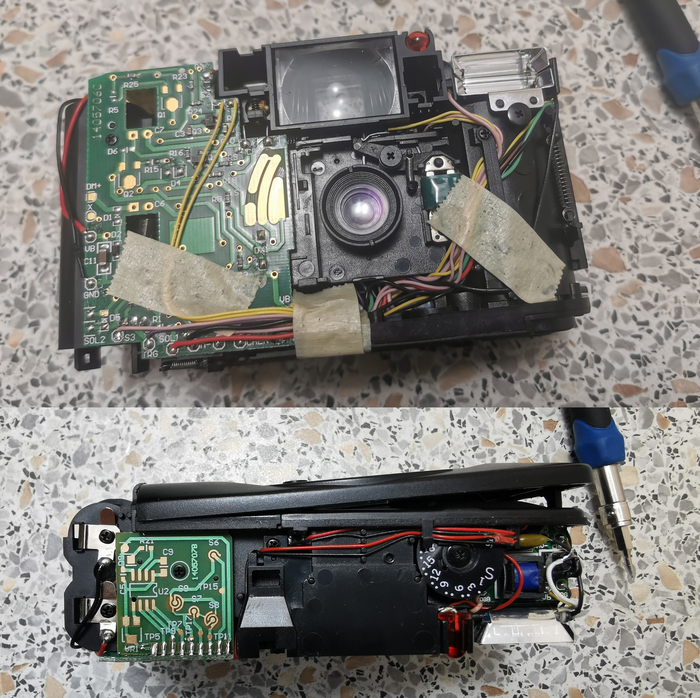

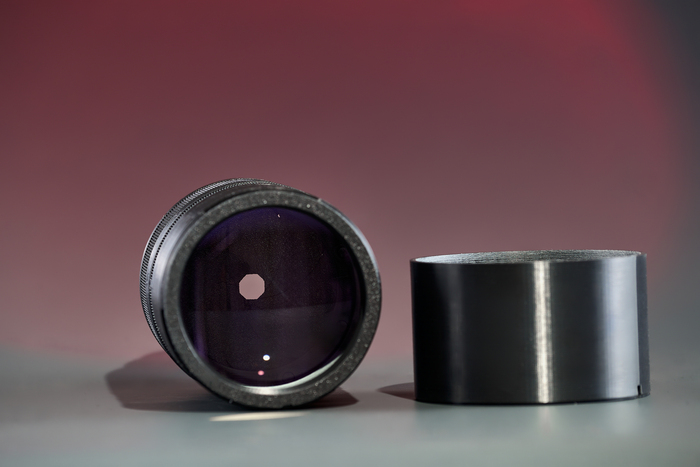

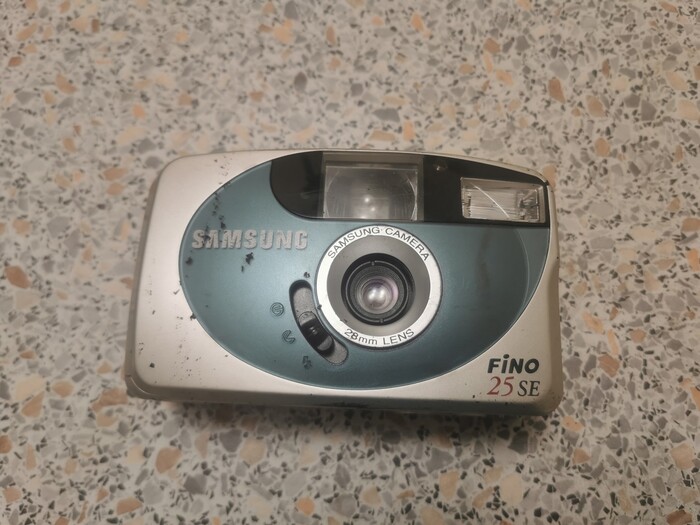

В поисках еще каких-либо объективов для переделки, наткнулся на старые пленочные фотики с фиксированной линзой. Они тоже пошли под переделку =))
Картинка с них была своеобразная. Но зато они были очень маленькие.

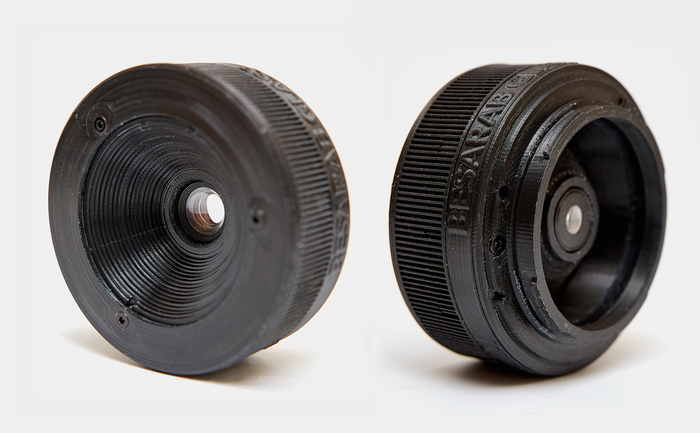

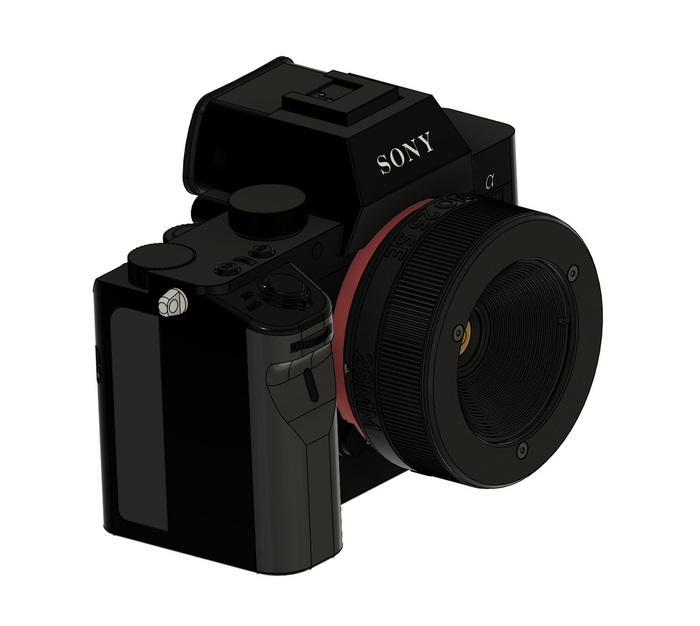

Рехаус объектива 50/F7 (Irion 50mm fix focus)
Рехаус объектива 28/F5 (Kodak Prostar 333)
Творческое отступление №2.

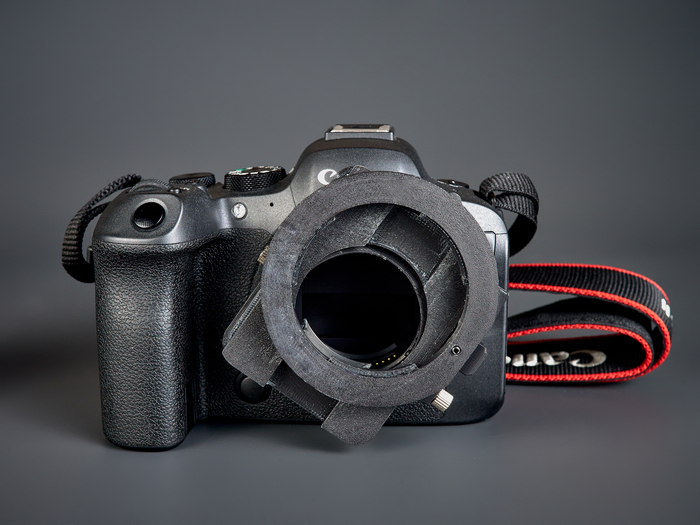

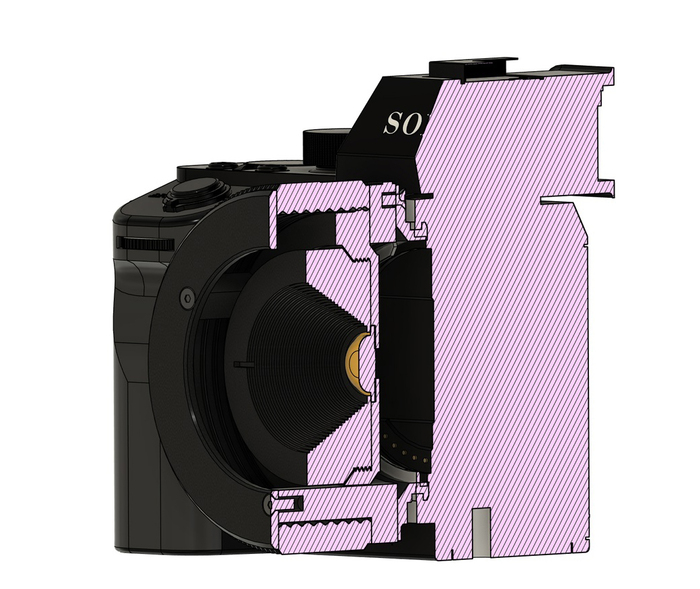

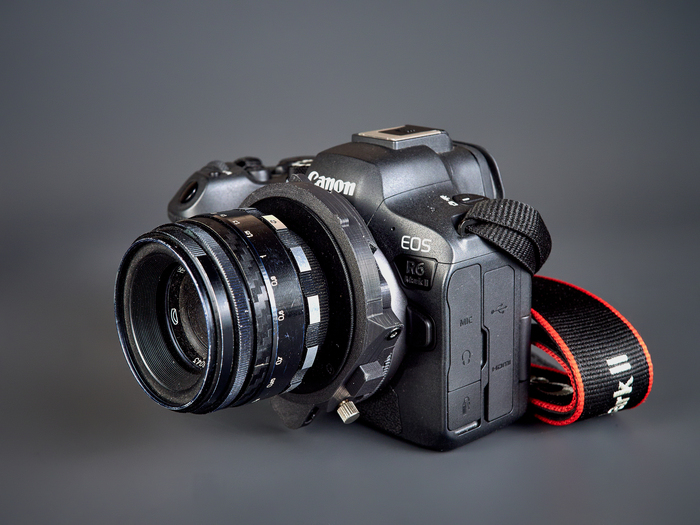

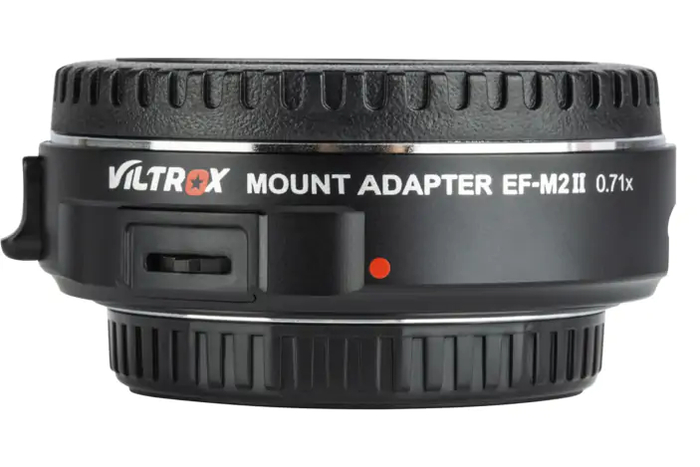

Уже не помню, как мне пришло в голову, но я спроектировал тилт-шифт адаптер для беззеркальных камер. Как раз расстояния между объективами Canon EF и байонетом RF хватало, чтобы поставить туда механизм.

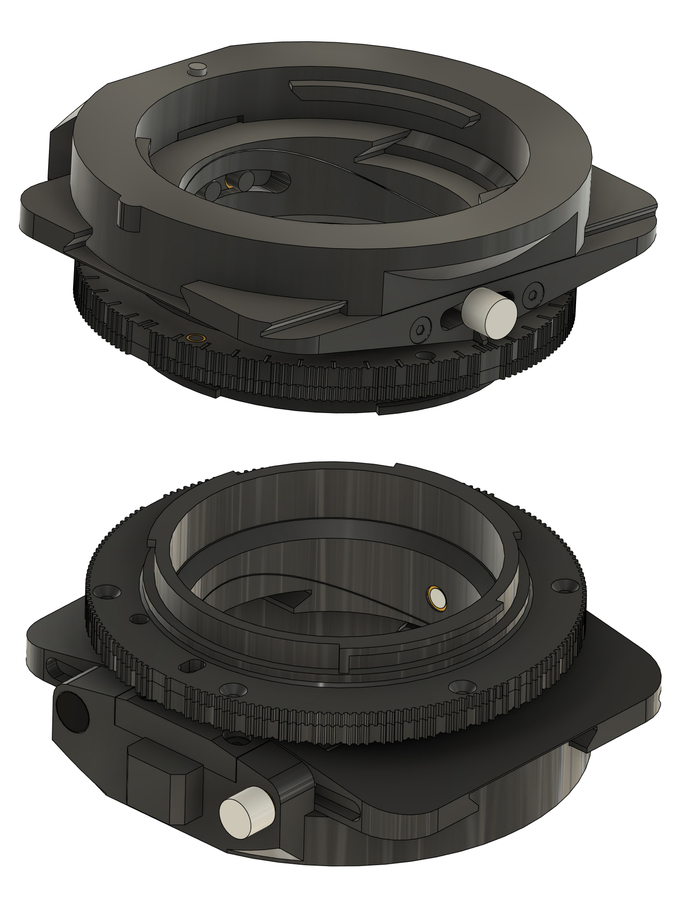

Тилт шифт адаптер, напечатанный на 3D принтере
Творческое отступление №3.
И обязательно надо показать объектив - шкатулку для кольца =)
Сделал помолвочный объектив
Рехаусы не стандартных объективов.
Начнем хайпанувшего объектива ГОИ ОБ282

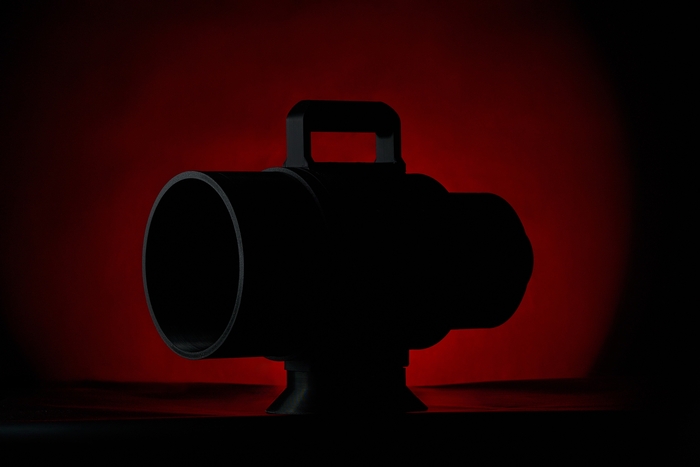

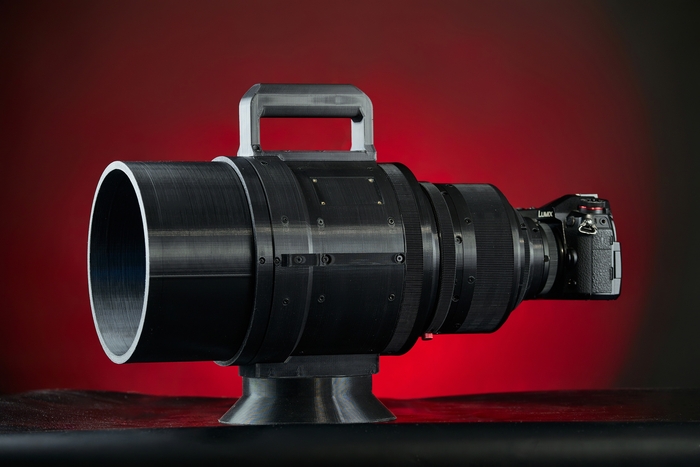

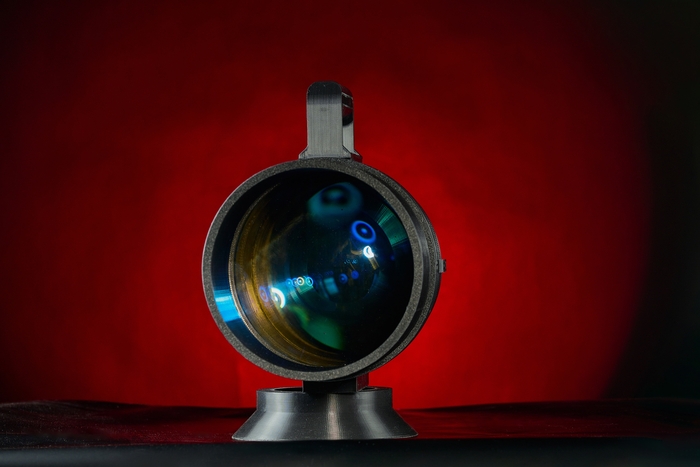

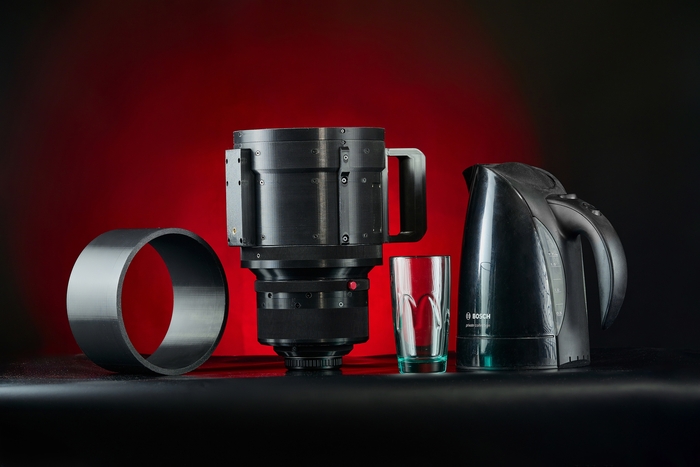

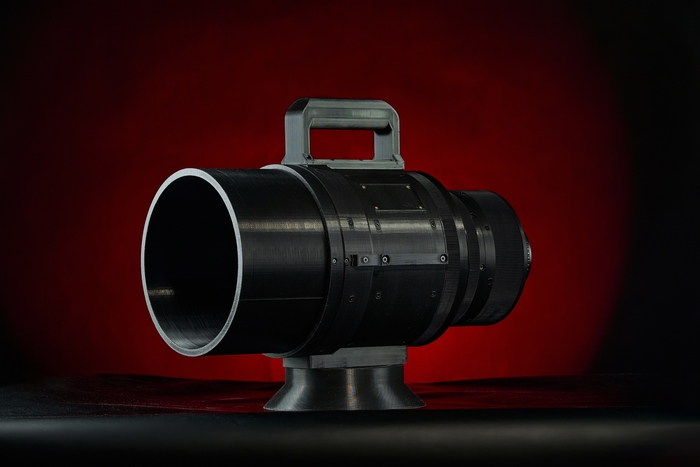

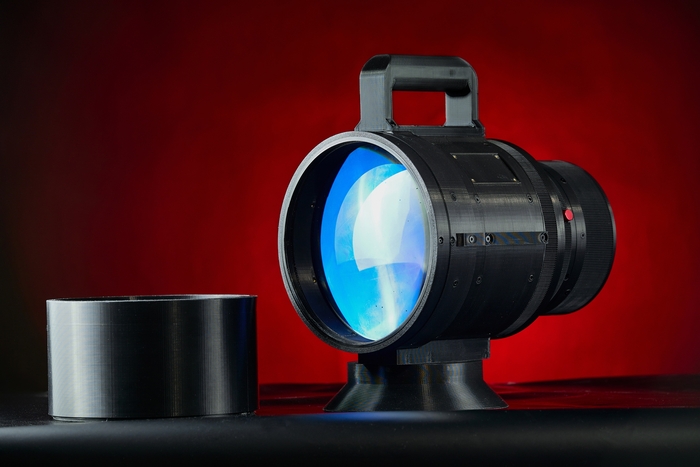

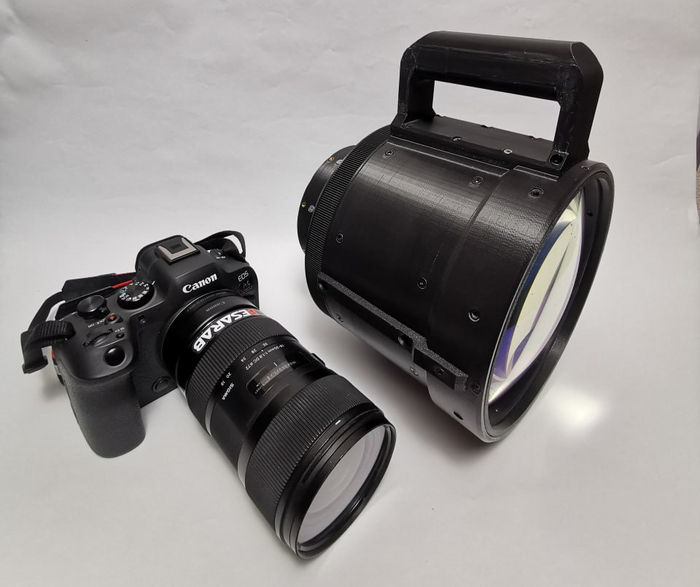

Адаптировал 14-килограммовый советский объектив-монстр ГОИ ОБ-282
Рехаус объектива ГОИ ОБ282
Далее у нас Уран 9.

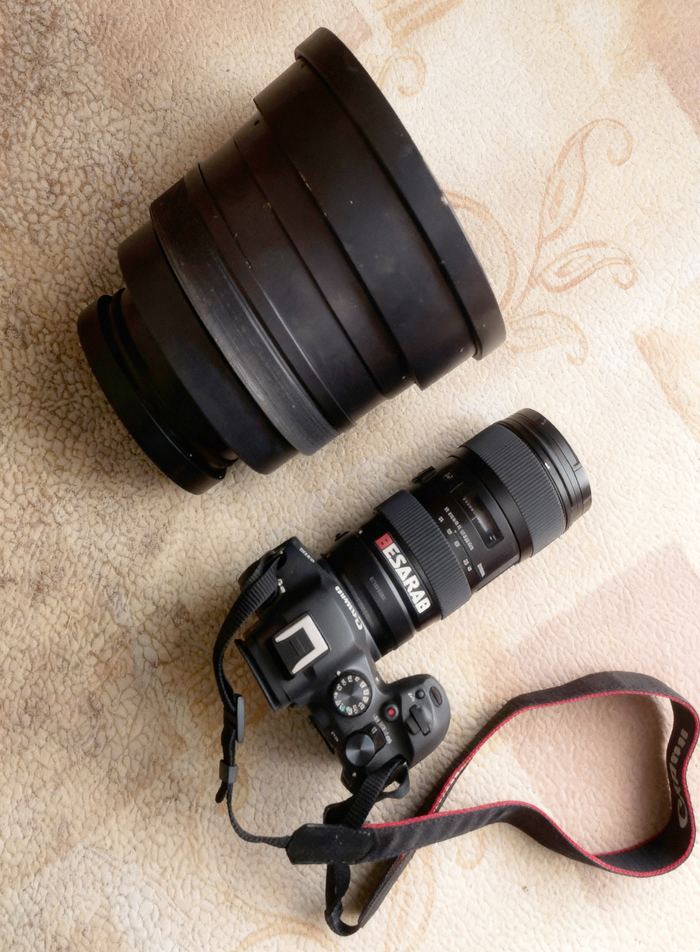

Адаптировал 9-килограммовый советский аэрофотообъектив Уран-9
Рехаус объектива Уран 9
Не постил этот объектив на Пикабу, это у нас Taylor Hobson Varotal V, 40-400mm f4 TV lens
На него даже не успел сделать фотосет, сразу отправил заказчику.
Здесь как раз рехаус именно поверх корпуса, потому что в зум систему я не хотел лезть. Сделал через переходные зубцы управляющие кольца.
Рехаус объектива Taylor Hobson Varotal V
И еще считаю что обязательно стоит упомянуть мини проект, который меня порадовал. Здесь моя работа чисто только печать корпуса с интернета, но с ним я поснимал много всякого забавного. Это адаптер для объектива от микроскопа.
Бюджетный макро-объектив своими руками + примеры фото
Вот это, например, сахар крупным планом.
И еще одно ответвление рехауса объективов - это адаптация объективов Гелиос, Юпитер и прочих под байонет Arri PL.
Тут идея в том, что остается родной геликоид, но вокруг ставится конструкция единого дизайна.
Кстати, это первые мои корпуса, где внутри стоит металлическая несущая деталь.
Рехаусы объективов Гелиос, Юпитер, Мир
Вторая унификация
Каждый раз я говорю, что улучшать некуда, но каждый раз оказывается есть куда))) Причем прям сильно.
Последняя сильная переделка всех корпусов была в конце 2025 года. На основе идеи корпусов от гелиосов, сделал себе так же, с окошками для надписей.
Было - стало:
Дизайны рехаусов объективов
Дизайны рехаусов объективов
Получается я наконец-то пришел к желаемым маленьким надписям на объективах. Они сделаны с помощью виниловых наклеек. Причем они отлично держатся и выглядят вполне профессионально.

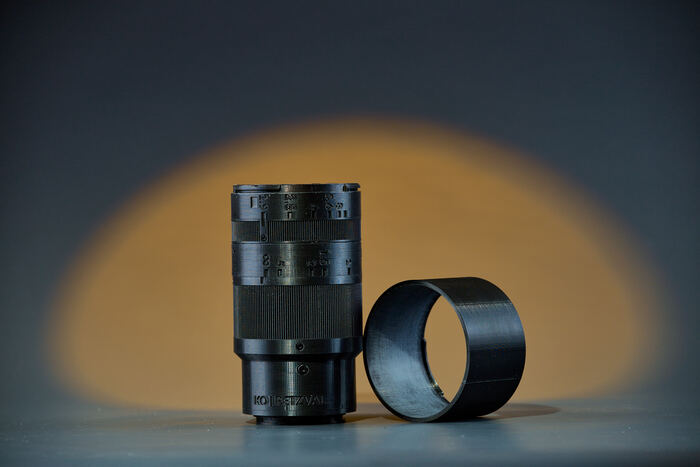

Рехаус объектива 35КП 140 mm f/1.8 (КО-140М 140 mm f/ 1.8)
Рехаус объектива 35КП 100 mm f/ 1.8 (ОКП1-100-1)
Вот так выглядят наклейки. Причем под каждый объектив, который у меня есть, я отмерял и расстояние фокуса и диафрагму, чтобы было максимально точно.
Но в один момент все наклейки расстояния фокуса пошли в ведро, потому что я улучшил ход геликоида. Теперь он практически на 360 градусов, а наклейки примерно на 270.
И вместе с геликоидом была уже в третий раз переделана система сменных байонетов, чтобы на некоторые объективы можно было поставить байонет Arri PL. А 12 винтов вкруг и выглядят брутально и позволяют развернуть положение объектива на фотике, если работать с байонетом М42.
Рехаус объектива 35КП 140 mm f/1.8 (КО-140М 140 mm f/ 1.8)
И кстати, почти все проекционники кроют кадр 44*33мм и даже чуть больше.
Объектив на камере Fujifilm GFX Eterna 55 (средний формат)
И я не перестаю играться с цветом корпусов, потому что хочется как то выделиться, а не делать полностью черные объективы.
Рехаус объектива 35КП 140 mm f/1.8 (КО-140М 140 mm f/ 1.8)
Не часто снимаю обзоры, но вот не так давно делал видео на мои любимые Петцвали
Последним большим достижением могу отметить тот факт, что сделал кольцо фокуса на объективах на подшипниках и пружинах. Тем самым снизив трение.
Кольцо фокуса теперь ходит хоть и с некоторым гулом, но максимально мягко и свободно.
Каждый раз кажется, что выжал из технологии максимум, но всё равно находится какой то момент, который можно улучшить.
Как пример, в тех же Петцвалях 120/140мм при унификации корпусов была поставлена не типовая 8 лепестковая диафрагма, а 12 лепестковая.
Ну и когда нибудь корпуса будут из металла, как у той же фирмы Iron Glass.
P.S. И так уж получилось, что я перетал работать с объективом 120мм (с большой передней линзой), хотя с него началась вся история. Проблема как раз в его размерах и том, что у него некуда поставить диафрагму без распиливания оправ линз.
Это конечно прям сильная выжимка 2х летнего опыта разработки рехаусов.
