Серия «О чертежах»

67

Обозначение термической обработки металла на чертеже

Серия О чертежах

Самые ранние свидетельства использования отжига для размягчения холоднодеформированного металла относятся к концу пятого тысячелетия до нашей эры. Этот отжиг был первым случаем термической обработки металлов. Изготавливая оружие и орудия из железа, полученного методом обжига, кузнец нагревал руду, в древесном угле, для подготовки к горячей обработке (ковке). Нагревание науглероживаало железо; то есть происходила цементация - форма химической обработки. После охлаждения кованого изделия из науглероженного железа в воде кузнец заметил увеличение твердости и улучшение других свойств. Процесс закалки науглероженного железа закалкой в воде применялся с конца второго до начала первого тысячелетия до нашей эры. В «Одиссее» Гомера (восьмой-седьмой века до нашей эры) мы видим строки: «Когда кузнец окунает светящийся топор или секиру в холодную воду, железо шипит и с бульканьем становится сильнее, закаляется в огне и воде». В пятом веке до нашей эры этруски закаливали зеркала из бронзы с высоким содержанием олова в воде, главным образом для улучшения блеска после полировки. При быстром охлаждении металл становился более твердым и менее хрупким. Цементирование железа в древесном угле или другом органическом веществе с последующей закалкой и отпуском полученной стали стало широко использоваться в средние века для изготовления ножей, мечей, напильников и других инструментов. Не понимая изменений, происходящих в металле, средневековые мастера часто приписывали улучшенные свойства, полученные при термообработке, сверхъестественным причинам.

Технологические потребности, особенно необходимость производства стальных орудий, превратили термическую обработку из искусства в науку. В середине XIX века, когда военные стремились заменить бронзовые и чугунные пушки более прочными, стальными аналогами, проблема производства высокопрочных стволов приобрела большую актуальность. Несмотря на то, что металлурги знали процедуры плавки и разливки стали, стволы орудий часто взрывались без видимой причины. На Обуховском заводе в Санкт-Петербурге наблюдая под микроскопом шлифы, приготовленные из дул орудий, и изучая под лупой строение изломов в месте разрыва, Дмитрий Константинович Чернов (1839 — 1921 гг.) пришел к выводу, что сталь тем прочнее, чем мельче ее структура. В 1868 году Чернов обнаружил внутренние структурные превращения, происходящие в охлажденной стали при определенных температурах, которые он назвал критическими точками a и b. Если сталь нагревается до температуры ниже точки а, она не может быть закалена, сталь необходимо нагреть до температуры выше точки b для получения мелкозернистой структуры. Открытие Черновым критических точек структурных превращений в стали дало научную основу для выбора цикла термообработки для получения требуемых свойств стальных изделий, его первые исследование послужили основой для последующего удивительного прогресса в области металлургии стали, для которой вторжение научных знаний оказалось поистине революционным

До 19 века знания о термообработке ограничивались набором процедур, накопленных за многовековой опыт. В 1906 г. А. Вильм из Германии открыл дюралюминий и, в процессе этого, упрочнение старением - очень важный метод упрочнения сплавов на основе таких металлов, как алюминий, медь, никель и железо. Термомеханическая обработка медных сплавов, подвергающихся старению, была разработана в 1930-х годах, а в 1950-х годах началась термохимическая обработка стали, что позволило значительно повысить прочность стальных изделий.Современная обработка металлов стала намного более сложной и точной, что позволяет использовать разные методы для разных целей.

Термическая обработка представляет собой любую из ряда контролируемых операций нагрева и охлаждения металлов, используемых для достижения желаемого изменения их физических и механических свойств, не позволяя им изменять свою форму. Можно сказать, что термическая обработка является методом упрочнения металлов, но также может использоваться для изменения некоторых механических свойств, таких как улучшение механической обработки и т. д. Наиболее распространено применение термической обработки для сплавов на основе железа (стали и чугуны), реже - сплавы на основе тугоплавких металлов, твердые сплавы и ещё реже сплавы цветных металлов, хотя практически все металлы могут образовывать диффузионные слои с подавляющим большинством химических элементов Периодической системы элементов Д. И. Менделеева.


Со временем было разработано множество различных методов. Даже сегодня металлурги постоянно работают над улучшением результатов и рентабельности этих процессов. Это очень важный производственный процесс, который может не только помочь производственному процессу, но и во многих отношениях улучшить продукт, его производительность и характеристики. Рекристаллизационный отжиг холоднокатаной меди снижает предел прочности с 400 до 220 меганьютон на квадратный метр (МН / м2) или с 40 до 22 килограммов-сил на квадратный миллиметр (кгс / мм2), и в то же время увеличивает относительное удлинение от 3 до 50 процентов. Отожженная сталь У8 имеет твердость 180 HB; закалка поднимает показатель до 650 НВ. Сталь 38 ХМЮА после закалки имеет твёрдость 470 HV, а после азотирования твёрдость поверхностного слоя достигает 1200 HV. Предел прочности дуралюмина Д16 после отжига, закалки и естественного старения равен соответственно 200, 300 и 450 Мн/м 2 (20, 30 и 45 кгс/мм 2). Предел упругости σ0.002 бериллиевой бронзы после закалки равен 120 Мн/м 2 (12 кгс/мм 2), а после старения 680 Мн/м 2 (68 кгс/мм 2).

Термическая обработка металлов может быть нескольких видов – термической, термомеханической, а также химико-термической.

Термическая обработка – воздействие только температур на металл.

Термомеханическая – воздействие температур и пластических деформаций детали.

Химико-термическая – наиболее сильный метод, сочетает в себе воздействие температур и химических веществ.


Виды термической и ХТО обработки стали

Отжиг — термическая обработка (термообработка) металла, при которой производится нагревание металла, а затем медленное охлаждение. Эта термообработка (т. е. отжиг) бывает разных видов (вид отжига зависит от температуры нагрева, скорости охлаждения металла).

Закалка — термическая обработка (термообработка) стали, сплавов, основанная на перекристаллизации стали (сплавов) при нагреве до температуры выше критической; после достаточной выдержки при критической температуре для завершения термической обработки следует быстрое охлаждение. Закаленная сталь (сплав) имеет неравновесную структуру, поэтому применим другой вид термообработки — отпуск.

Отпуск — термическая обработка (термообработка) стали, сплавов, проводимая после закалки для уменьшения или снятия остаточных напряжений в стали и сплавах, повышающая вязкость, уменьшающая твердость и хрупкость металла. Отличие отжига и закалки состоит в скорости охлаждения металла после нагрева до критических температур.

Нормализация — термическая обработка (термообработка), схожая с отжигом. Различия этих термообработок (нормализации и отжига) состоит в том, что при нормализации сталь охлаждается на воздухе (при отжиге — в печи).

Криогенная обработка проводится при охлаждении материала до отметок самых низких температур (ниже -153 ° C (-243,4 ° F)). Данный вид термической обработки способствует увеличению твёрдости, износостойкости и прочности металлов в результате трансформации остаточного аустенита в мартенсит. Оборудование для проведения криогенной обработки называется (Криогенный процессор).

В зависимости от насыщающего элемента различают следующие процессы химико-термической обработки:

однокомпонентные: цементация стали - насыщение углеродом; азотирование - насыщение азотом; алитирование - насыщение алюминием; хромирование - насыщение хромом; борирование - насыщение бором; силицирование - насыщение кремнием;

многокомпонентные: нитроцементация (цианирование, карбонитрация) - насыщение азотом и углеродом; боро- и хромоалитирование - насыщение, бором или хромом и алюминием, соответственно; хромосилицирование – насыщение хромом и кремнием и т.д.

При тщательном соблюдении этих методов можно производить металлы различных стандартов с удивительно конкретными физическими и химическими свойствами.Стандартом ГОСТ 2.310—68 (СТ СЭВ 367—76) установлены следующие правила нанесения на чертежах указаний о термической и химико-термической обработке, обеспечивающей получение необходимых свойств материала детали, должны содержать показатели свойств, которые будут получены в результате проведения необходимых технологических процессов.

Твердость :

✅НВ (по Бринелю),

✅HV (по Виккерсу),

✅HRA (по Роквеллу, шкала А),

✅HRB (по Роквеллу, шкала В),

✅HRCэ (по Роквеллу, шкала Сэ).

Ударная вязкость: ( KCV, KCU, KCT ) ;

Предел упругости: ( σу ) ;

Предел прочности: ( σв ) .

Для обозначения глубины обработки на технических чертежах используется символ h .Чтобы обозначить глубину, на которую должна производиться обработка, а также необходимую твердость материала, используются предельные значения « от…до », к примеру: h0,6…0,8; 30…35 HRC.Тогда, когда это обосновано с технической точки зрения, действующие стандарты допускают обозначать эти величины их номинальными значениями с указанием предельных отклонений, к примеру: 0,8±0,1; (43±3) НRС.При нанесении текстовой информации о величинах свойств материалов на чертеже допускается применять знаки ≤ или ≥, например: σв ≥ 1300 кгс/см2 , твердость ≥ 650 HV и т.п.

Существуют разновидности термической обработки, результаты проведения которой контролю не подвергаются (таковой, к примеру, является отжиг). Кроме того, технологический процесс изготовления деталей нередко предполагает проведения только одного вида обработки, гарантирующего достижения всех требуемых свойств материала и долговечности изготавливаемой детали.

Если всю деталь подвергают термообработке одного вида, то в технических требованиях чертежа приводят требуемые показатели свойств материала

Если всю деталь подвергают термообработке одного вида, то в технических требованиях чертежа приводят требуемые показатели свойств материала; запись типа:

а) НВ235...265 или НВ250+/-15;

б) HRC44...50 или HRC47+/-3;

в) ТВЧ h1,6...2,0, HRC50...56 или ТВЧ h1,8.+/-0,2, HRC53+/-3;

г) Цементировать h 0,8...1,2 или h1,0+/-0,2 или h = 0,8...1,2; HRC56...62 или HRC5+/-3

д) Отжечь

Если термообработке подвергают отдельный участок детали, то его обводят на чертеже утолщенной штриховой пунктирной линией, а на полке линии выноски наносят показатели свойств материала. При этом используется та проекция изделия, на которой такое обозначение будет ясно определено.

Если всю деталь подвергают одному виду термообработки, а некоторые ее части другому или оставляют без обработки, в технических требованиях делают запись по типу:

а) "HRC 51..56, кроме места, обозначенного особо".

б) "HRC 65..70, кроме поверхности А".

В тех случаях, когда симметричные поверхности или участки деталей обрабатываются одинаково, все они отмечаются утолщенной штрихпунктирной линией. Указание свойств материала делается только один раз.

Место испытания твердости

В случае если это необходимо, место проверки показателя твердости обозначают на чертеже в зоне требуемой твердости.

К термообработке можно привести массу положительных показателей, самыми основными преимуществами проведения подобных процессов являются:

✅поверхностного упрочнения металлов и сплавов (повышения твёрдости, износостойкости, усталостной и коррозионно-усталостной прочности, сопротивления кавитации и т.д.);

✅сопротивления химической и электрохимической коррозии в различных агрессивных средах при комнатной и повышенных температурах;

✅придания изделиям требуемых физических свойств (электрических, магнитных, тепловых и т.д.);

✅придания изделиям соответствующего декоративного вида (преимущественно с целью окрашивания изделий в различные цвета);

✅облегчения технологических операций обработки металлов (давлением, резанием и др.).

Показать полностью 7
116

Технический чертеж - визуальный язык промышленности и техники

Серия О чертежах

Технический чертеж - универсальный визуальный язык инженеров-механиков. Он используется главным образом в машиностроении, промышленной механике, электротехнике, строительстве (архитектуре) и электронике для представления различных компонентов и их структуры. Это больше, чем просто рисование картин, оно использовалось для передачи идей и информации от одного ума к другому. Технический чертеж использует обширный набор условных обозначений для очень точной передачи информации с минимальной двусмысленностью. Прежде всего, он передает всю необходимую информацию от инженера, который разработал деталь, рабочим, которые ее изготовят. Для начала нужно понять и принять один главный постулат: инженер чертит чертеж не для себя, а для других людей. Не для того, чтобы от вас отстал мастер участка, и не для того, чтобы отчитаться о выполненной работе главному инженеру. Он чертит чертеж для тех, кто потом будет изготавливать по нему детали или собирать ваше изделие.

На протяжении всей истории человечества мы использовали картинки для передачи идей, самовыражения, представления информации и т. д . Однако разные люди и культуры использовали разные типы картинок для передачи идей. Эта проблема стояла перед инженерами, дизайнерами, строителями, архитекторами. На протяжении всей истории. У нас не было единого способа донести наши идеи до всех. В то время как цель художественного рисунка состоит в том, чтобы передать эмоцию или художественную чувствительность каким-либо образом (субъективные впечатления), цель технического рисунка - передать информацию (объективные факты). Инженерный рисунок требует некоторой подготовки для понимания (как и любой язык); но существует также высокая степень объективной общности в интерпретации (также как и в других языках).

Я обычно предлагаю воспользоваться таким методом — возьмите свой чертеж и посмотрите на него так, как будто вы видите его впервые в жизни. Если смотреть на него приятно, а начерченное не вызывает вопросов, значит чертеж сделан правильно. Если же наоборот — стоит задуматься.

Стандарты технического чертежа


На сегодняшний день в мировой практике не существует единой системы стандартизации, положениям которой подчинялись бы все требования на технический чертеж изделия, в том числе конструктивные элементы деталей. Технический чертеж требует острой осведомленности о стандартных конвенциях в соответствии с местом и сектором и деятельностью, характером разрабатываемой продукции, безопасностью и окружающей средой конструкций, которые должны быть задуманы. Каждое государство или группа стран разрабатывают собственные стандарты, строго следуя им при выпуске продукции, в том числе на экспорт. Следуя цели недвусмысленной коммуникации, инженерные чертежи часто делаются профессионально и должны соответствовать определенным национальным и международным стандартам ISO, ASME, BS, DIN, JIS, ГОСТ, GB. Стандартизация также способствует интернационализации, потому что люди из разных стран, говорящие на разных языках, могут использовать общий язык инженерного рисования и, таким образом, могут достаточно хорошо общаться друг с другом, по крайней мере, в отношении геометрии и размеров объекта. Фактически, технический рисунок превратился в язык, который является более точным и однозначным, чем естественные языки.


ISO (International Organization for Standardization) - Международная организация по стандартизации создана в 1946 году двадцатью пятью национальными организациями по стандартизации.

Американское общество инженеров-механиков ASME было основано в 1880 году спонсирует разработку стандартов серии Y14. Стандарты серии охватывают большинство аспектов технических чертежей и сопутствующих документов. Основные различия между стандартами чертежа ISO и ASME заключаются в следующем.


Размер листа:

В стандарте ISO используется серия форматов бумаги.

В ASME используются стандартные форматы листа ANSI.


Угол проекции:

по умолчанию для ISO используется европейский тип проекции.

по умолчанию для ASME используется третья проекция угла.

Британские стандарты применяются BS с 1901 года Комитетом по инженерным стандартам, возглавляемый Джеймсом Мансергом, для стандартизации количества и типа стальных профилей, чтобы сделать британских производителей более эффективными и конкурентоспособными.


BS 308 формально был стандартом для инженерного рисования с 1927 года. Первый британский стандарт для практики технического рисования, опубликованный в сентябре 1927 года, содержал только 14 пунктов. Группа BSI, разработавшая стандарт, сыграла важную роль в разработке международного стандарта технической спецификации в сочетании с ISO. В 2000 году BS 308 была заменена обновленной BS 8888.


BS 8888 - это британский стандарт, разработанный BSI Group для технической документации на продукцию, геометрической спецификации изделия, спецификации геометрических допусков и технических чертежей.

DIN (Deutsches Institut für Normung) - Немецкий институт по стандартизации (член ISO).

Стандарт DIN 5 используется для охвата изометрических проекций на чертежах, но он был заменен стандартом ISO 5456. Стандарт DIN 6 используется для охвата того, как будут выкладываться нормальные виды чертежей, но теперь он охватывается стандартом ISO 128. Стандарт DIN 406 по-прежнему предоставляет рекомендуемые методы для инженерных чертежей, например, как следует указывать размеры и допуски.

DIN ISO - стандарт ISO (Международная организация по стандартизации), принятый Германией как национальный без каких-либо изменений.

Стандарты DIN отправляются в Европейский Союз и принимаются как стандарты EN.

EN (EuroNorm) - европейский стандарт, принятый Европейским комитетом по стандартизации CEN (European Committee for Standardization).

DIN EN - немецкое издание европейского стандарта EN без каких- либо изменений.

DIN EN ISO - стандарт, совместно разработанный ISO (Международная организация по стандартизации) и CEN (Европейский комитет по стандартизации), принятый Германией как национальный без каких-либо изменений.

Нынешняя Ассоциация стандартов Японии JIS была создана после поражения Японии во Второй мировой войне в 1949 году, содействует согласованности с международными стандартами, чтобы отвечать требованиям как внутри страны, так и за ее пределами.

Китайские национальные стандарты – GB – сформированы Администрацией по стандартизации Китая – SAC, которая относится к Национальному комитету Китая по ISO (Международная организация по стандартизации) и IEC (Международная электротехническая комиссия).

В Республике Беларусь и странах СНГ главные требования к чертежам и изделиям изложены в ГОСТах, многие из которых продолжают действовать еще с советских времен

ГОСТ (государственный стандарт) – один из основных стандартов в СССР, межгосударственный стандарт в СНГ.

ГОСТ Р – государственный стандарт Российской Федерации.

ГОСТ Р ИСО – стандарт Российской Федерации, основанный на международном стандарте ISO. Как правило, номера стандартов совпадают.

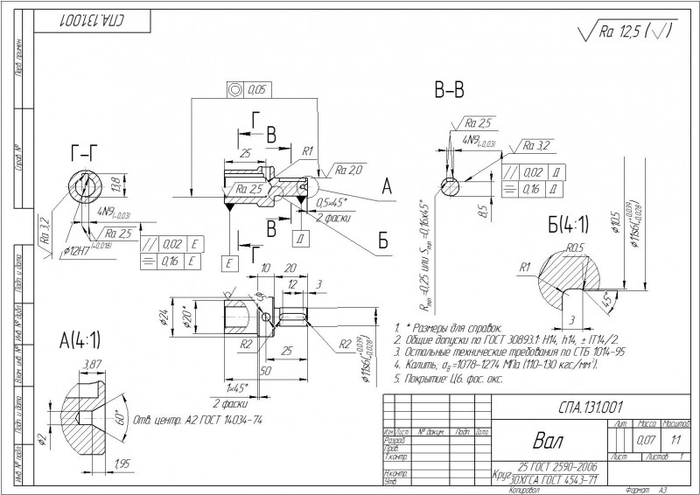

Примеры чертежей детали. Сборочный чертеж. Фото чертежей. Оформление чертежа.

Информация технического чертежа и правила оформления

Технические чертежи передают следующую критическую информацию:

Титульный блок имеет наибольшую концентрацию информации на листе технического чертежа и обычно расположен в правом нижнем углу листа. Это дверь для понимания идентификации чертежа, масштаба и веса детали, и включает в себя всю информацию, которая позволяет чертежу быть интерпретированным и заархивированным. Например, последние три цифры могут быть номером, назначенным детали (001, 002, 003 и т. д.).

Геометрия - форма объекта; представлены как виды. Основой для многих инженерных чертежей является орфографическое представление (проекция).

Размеры - размер объекта учитывается в принятых единицах.

Допуски - допустимые отклонения от номинального размера для каждого размера.

Материал - представляет форму заготовки и марку по стандарту из чего изготовлен предмет.

Поверхностная обработка - определяет качество поверхности изделия.

Защитные покрытия и процессы, необходимые для изготовления конечного продукта.

Давайте рассмотрим несколько простых правил хорошего технического чертежа.

✅Соответствие формата чертежа размеру изображенной на нем детали, а также правильно выбранный масштаб оной. Чертеж должен выглядеть гармонично: не быть забитым под завязку, но при этом быть достаточным для понимания структуры изображенного на нем изделия. Слишком мелкие изображения видов и нагромождение размеров недопустимы.

✅Размерные линии не должны располагаться слишком далеко или слишком близко от контура детали. Также они должны располагаться с одинаковым шагом и на одном уровне относительно друг друга.

✅Не перегружайте виды чертежа размерами. Если их слишком много, становится затруднительно понять, к чему относятся те или иные размеры. В таком случае лучше воспользоваться выносными или дополнительными видами.

✅Размеры на чертеже не должны повторяться.

Соблюдение вышеизложенных правил не является обязательным, но оно есть показатель уровня конструктора и его отношения к своей работе. Если чертежи у вас сделаны тяп-ляп, то и вся конструкция в целом, собранная из настоящих материалов, не вызывает доверия. Чертеж должен смотреться гармонично, количество видов и размеров на чертеже должно быть достаточным для понимания структуры изображенного на нем изделия, масштаб чертежа должен обеспечивать удобство чтения без применения увеличительного стекла.

На протяжении веков, вплоть до эпохи после Второй мировой войны, все инженерные рисунки выполнялись вручную с использованием карандаша и ручки на бумаге или другом субстрате (например, пергамент). Сегодня механика проектной задачи в значительной степени автоматизирована и ускорена за счет использования автоматизированных систем проектирования (САПР). С момента появления автоматизированного проектирования (САПР) инженерное рисование все больше и больше делалось на электронном носителе с каждым десятилетием. Первоначально САПР, как правило, ограничивался производством чертежей, аналогичных чертежам, выполненным вручную. В настоящее время пакеты программного обеспечения для автоматизированного проектирования варьируются от 2D-векторных систем черчения до 3D-моделей твердого тела и поверхности. Современные пакеты САПР также часто допускают вращение в трех измерениях, позволяя просматривать проектируемый объект под любым желаемым углом, даже изнутри наружу. Сегодня большинство технических чертежей выполняется с помощью САПР, но карандаш и бумага не исчезли.

Создание чертежей обычно включает в себя создание оригинала, который затем воспроизводится, создание нескольких копий для распространения в цехах, поставщикам, архивах компании и т. д. Копии технических чертежей сегодня сделаны более современными методами (часто струйной или лазерной печатью), которые дают черные или многоцветные линии на белой бумаге. В случае чертежей САПР оригиналом является файл САПР, а распечатками этого файла являются «копии». Когда деталь больше не продается, чертеж достигает конца своего жизненного цикла. Это не означает, что деталь не может быть произведена, но только то, что ее статус изменился на «устаревший». Чертежи никогда не уничтожаются. Чертежи могут быть классифицированы как «устаревшие» для производства, но сохраненные для обслуживания, или сохраненные для производства. При необходимости чертеж может быть повторно активирован для производства, обслуживания.

Чертежи являются не только технической информацией, но и юридическими документами.

Технический чертеж - это юридический документ (то есть юридический инструмент), потому что он передает всю необходимую информацию о том, «что нужно» людям, которые будут тратить ресурсы, превращая идею в реальность. Это часть контракта и коммерческого предложения. Таким образом, если полученный продукт является неправильным, работник или производитель защищены от ответственности, если они добросовестно выполняли инструкции, переданные на чертеже. Если эти инструкции были неверными, это вина инженера. Поскольку производство и строительство, как правило, являются очень дорогостоящими процессами (включая большие суммы капитала и заработной платы), вопрос об ответственности за ошибки имеет серьезные правовые последствия, поскольку каждая сторона пытается обвинить другую и назначить потерянные расходы на ответственность другой. Это главная причина, по которой условные обозначения инженерного рисования развивались на протяжении десятилетий в направлении очень точного, однозначного состояния.

Замена 2D чертежей на 3D модели для производства деталей

Многие компании используют трехмерные (3-D) базы данных автоматизированного проектирования для производства деталей и обходят традиционные двухмерные (2-D) чертежи. На протяжении веков инженерные чертежи были единственным методом передачи информации от дизайна к производству. В последние десятилетия появился другой метод, называемый цифровое определение продукта на основе моделей (MBD). В MBD информация, полученная программным приложением CAD, автоматически подается в приложение CAM (автоматизированное производство) и переводится через постпроцессор на другие языки, такие как G-код, который выполняется станком с ЧПУ. При работе с чертежами, созданными в виде трехмерной компьютерной базы данных, геометрия является наиболее важной. Она должна быть создана точно, потому что компьютерная база данных может быть переведена другой компьютерной программой на язык, понятный станку. Таким образом, сегодня часто случается так, что информация передается из разума дизайнера в изготовленный компонент, не будучи когда-либо кодифицированная техническим чертежом. В MBD набор данных, а не чертеж, является юридическим инструментом.

Тем не менее, даже в эпоху MBD, когда теоретически производство могло происходить без каких-либо технических чертежей и людей, все равно дело в том, что рисунки и люди участвуют. Отдел ценообразования использует технический чертеж для расчета стоимости продукта. Отдел закупки используют его для заказа сырья. Технолог составляя маршрутную карту использует его для определения последовательности станков, используемых для производства детали. Отдел оснастки использует его для изготовления производственных, измерительных и сборочных приспособлений. Производство использует информацию о чертеже для изготовления деталей. ОТК использует его для проверки соответствия деталей техническим параметрам. Сборочный цех использует его, чтобы убедиться, что детали соответствуют указанным в сборочном чертеже.

Вам хочется что-то улучшить или есть замечательная идея модернизации, но к сожалению, нет чертежа, я также помогу реализовать все смелые идеи.

Показать полностью 12
6

Как сохранить, редактировать чертеж или 3D модель в формат PDF?

Серия О чертежах

Что такое формат PDF?


Формат PDF-файлов несколько раз изменялся и продолжает эволюционировать - популярность этого формата стала возрастать.

Если файл имеет расширение .pdf, скорее всего это файл формата Portable Document Format (PDF), разработанный компанией Adobe Systems, Incorporated. Для просмотра PDF файлов необходимо скачать программу Adobe® Acrobat® Reader, которая является бесплатной и служит для просмотра и печати файлов формата PDF на более чем двадцати наиболее распространенных операционных системах и платформах например Linux, Unix, Mac OS, Palm и Pocket PC, Android, Mac OS или Windows. Программа с возможностью редактирования Acrobat осталась платной.


Чертеж в формате PDF

Появлению формата предшествовало эссе сооснователя Adobe Криса Уорнока, написанное в 1990 году. В нем бизнесмен заявлял, что миру нужен открытый и удобный способ хранить и печатать документы. Формат в первую очередь предназначен для представления чертежей и полиграфической продукции в электронном виде, хотя его применение с учетом возможностей и темпов развития будет я думаю изменяться. На любой платформе для просмотра он будет выглядеть одинаково (кроссплатформенный стандарт): все шрифты, водяные знаки, гиперссылки и комментарии, векторные и растровые изображения, формы, сценарии на языке JavaScript, мультимедиа-вставки включая файлы SWF, 3D-графика (пример САПР файла 3D PDF) и другие типы элементов будут на прежних местах. Если отдельный файл JavaScript связан с 3D-моделью PDF, его можно активировать. Выберите файл JavaScript, который необходимо добавить, а затем щелкните Открыть. Возможность использования древовидных структурных закладок (outlines) делает управление более легким.


Порой хочется показать заказчику его деталь, подробно ее обсудить, но при этом по понятным причинам не хочется отдавать модель навсегда, особенно пока она не оплачена. Конечно, один из вариантов - это модель покрутить в Skype, но данный способ довольно однобокий, да и не всегда удобный. Поэтому считаю крайней интересной технологию 3D PDFа, которая подходит, как для художественных программ, так и для инженерных. В Acrobat DC можно просматривать и управлять высококачественным 3D-содержимым, созданным при помощи трехмерных САПР или программ 3D-моделирования и встроенным в документ PDF.


Например, можно скрывать и отображать части 3D-модели, снимать крышку, чтобы заглянуть внутрь, и поворачивать элементы как будто держа их в руках. Ваш клиент может спокойно эту деталь вращать, отключать видимость элементов (если сборка), даже размеры может измерить и проверить. А главное он делает это самостоятельно, не мешает вам, а вы можете быть уверены, что ваша 3D модель не уйдет куда не надо раньше времени. Единственное ограничение - это то, что данный 3D PDF открывается только на свежих версиях Adobe Acrobat Reader.

Интеграции в последних версия flash плеера позволила использовать в pdf документов и сложной флеш графики. Зачастую, в текстовых редакторах могут произойти внезапные съезды картинок или блоков с текстом, в PDF такого не произойдет. Особенная способность формата точно отображать содержимое документа ( без искажений ) в не зависимости от настроек пользовательского компьютера способствовала распространению и общепризнанности формата. То есть ваша презентация продукта или идеи будет выводиться на печать, воспроизводиться на проекторе с любого компьютера.

А если вы хотите ее опубликовать для этого подойдут платформы slideshare.net, pdf-archive.com, youblisher.com — это популярные сервисы для размещения слайдов презентаций, отчетов с чертежами, аналитики и др. После загрузки можно отправить короткую ссылку на файл или получить код, для встраивания в блог или QR. При просмотре можно загрузить исходник на компьютер.


Значительное количество современного профессионального печатного оборудования имеет аппаратную поддержку формата PDF, что позволяет производить печать документов в данном формате без использования какого-либо программного обеспечения. Что очень удобно если вы работаете с заказчиками, например у которых нет специализированного программного обеспечения — ваш графический документ смогут открыть и напечатать в любой точке мира. Статус нового стандарта закрепило и то, что еще в 1993 году Adobe опубликовала полные спецификации PDF. Так другие компании и организации могли свободно его использовать. В 2007 году Adobe закрепила это сотрудничеством с Международной организацией по стандартизации. Она закрепила использование PDF международным стандартом. Иными словами, будущие поколения точно будут знать, как открыть и использовать такие файлы. Portable Document Format с 1 июля 2008 года является открытым стандартом ISO 32000. Множество дополнительных инструментов шифрования и цифровой подписи документов, обеспечивает надёжную защиту от несанкционированного просмотра и редактирования документов.

Как сохранить чертеж в формат PDF?


Традиционным способом создания PDF-документов является виртуальный принтер, то есть документ как таковой готовится в своей специализированной программе — графической программе или текстовом редакторе, САПР и т. д., а затем функцией "сохранить как" экспортируется в формат PDF для распространения в электронном виде, передачи в типографию и т. п.


Если в вашей программе отсутствует функция экспорта файла в формат PDF, например КОМПАС 3D V12, то не беда, достаточно скачать бесплатный виртуальный doPDF принтер. Установите программу. Нажмите "Печать" и выберите doPDF принтер, выберете установленный размер страницы (Letter, Legal, A4, A5, A6, ...) или задайте ваш собственный размер страницы, настройте требуемое разрешение от 72 dpi до 2400 dpi. Программа спросит вас, куда сохранить PDF файл и после того как она закончит запись файла, PDF файл автоматически откроется в вашей стандартной программе для просмотра PDF файлов. Я рекомендую отметить галочку "Embed fonts" для встраивания шрифта в ваш PDF. Такой последовательностью действий можно сохранить любой документ AutoCAD(Автокад), SolidWorks (Солидворкс), Autodesk Inventor, PTC Creo Elements в формат PDF.

При печати есть возможность сохранить любое количество листов в один документ (файл), либо разместить несколько страниц на одном листе.

Функция вставки трехмерных моделей в документ встроена в CAD программы SolidWorks, Autodesk Inventor и др.


Как редактировать чертеж в формат PDF?


Редактирование PDF - существуют специальные платные программы, позволяющие редактировать PDF-файлы, однако их выбор значительно меньше, чем программ для создания или просмотра PDF документов. Я рекомендую бесплатную Inkscape, начиная с версии 0.46, позволяет редактировать PDF благодаря использованию на промежуточном этапе программы Poppler.

Документы PDF с трехмерными моделями САПР можно редактировать (добавить, удалить) в платной версии Adobe Acrobat Pro DC. Редактировать модели можно только в 3D редакторах.


Как и всегда, если есть какие-то вопросы, мысли, дополнения и всё такое прочее, то добро пожаловать в комментарии к этой записи. Искренне надеюсь, что кому-то это пригодится.

Источник

Показать полностью 5 1
