Серия «Downgrade»

В августе 2019 года ко мне в руки попал интересный компьютер. Характеристики весьма вкусные, если знать, что с этим делать:

- Материнская плата Iwill P55V2

- Процессор Pentium 100 Мгц

- Оперативная память 32 Мб DIMM

- Жёсткий диск 1,2 гб

- Видеокарта S3 Trio64V+ 1 мб

- Звуковая плата: ESS AudioDrive ES1866F

Особый шарм этому компьютеру добавил электронно-лучевой монитор ViewSonic 15GA со встроенным стереозвуком.

Я был безумно обрадован, когда убедился в полной работоспособности клавиатуры. Она способна пробудить самые приятные воспоминания.

Включение

Собственно включение прошло успешно, его я и не ожидал — ведь компьютер по словам владельца не включался с начала 2000-х и всё это время пролежал в гараже. Сбились настройки BIOS, но я пока не стел вникать в причины — настроил в всё. Встретил меня собственной персоной MS-DOS 6.22. Привычными командами осмотрелся на диске — нашёл Norton Commander и каталог Windows. Скомандовав в пустоту win, я увидел логотип загрузки Windows 3.11.

Было ощущение, что это не компьютер, а машина времени. Microsoft Word 6.0, FoxPro , какая-то бухгалтерская программа из 90-х, название которой не могу вспомнить и шахматы.

Потрясающее ощущение того, что хозяин отошёл от компьютера совсем недавно и не было этих 20 лет. методические материалу по бухгалтерскому учёту СССР и чьи-то дипломные работы — хозяин преподавал в университете в те годы.

Утерянный разъём

Дичайшим образом меня бесило то, что не сохранялись настройки BIOS. Собственно я решил поменять злополучную батарейку. Каково же было моё удивление, когда я её не нашёл. Даже разъёма для неё не было, хоть посадочное место на плате и было.

Дело не сложное — с донорской материнской платы был перепаян разъём под батарейку.

Сюрпризом ждал меня чуть позже, а пока я убедился, что моя затея провалилась. Настройки не сохранялись.

Последний вздох

Первым делом я решил поставить Windows 95. Был создан второй раздел, куда при помощи Norton Ghost был создан образ имеющейся системы.

Установка шла своим чередом, но кнопка Turbo на системном блоке очень уж приманивала взгляд. Собственно её я и нажал.

Блок питания сказал: БАБАХ и выпустил клубы дыма. Но всё продолжало работать. Я решил закончить установку системы, а потом вскрыть блок питания.

Система так больше и не включилась. Замена конденсаторов результата не дала — решено было оставить системный блок в покое до прихода вдохновения.

Озарение в пути

Люблю почитать что-нибудь в дороге. Можно время скоротать с пользой. Месяц спустя я поехал а семьёй поездом на море. Жена с сыном спали, в купе было тихо и я читал на планшете январский номер электронного журнала Downgrade. Мне попалась статья статья пр восстановление DALLAS RTC. там говорилось про микросборку DALLAS DS1287, где батарея находится вместе с кварцем в одной оболочке. Ситуация до боли напоминала мой случай и я запомнил этот момент.

Год спустя

В какой-то момент мне нестерпимо захотелось вернуть к жизни системный блок, который уже год стоял у меня под столом.

В поисках -5В

Понятное дело, что начать следовало с блока питания. В компьютере использовался блок питания формата AT. Под рукой разумеется свободного не нашлось (был один, но он используется).

Решено было не паять переходники, а выпаять с подходящего блока питания ATX разъём вместе с проводами и заменить его на разъёмы AT. Найти подходящий блок оказалось непросто, ведь в 2004 году из спецификации ATX v2.01 исключили 18 контакт. там было напряжение -5В, необходимое для работы шины ISA. А у меня на ISA сидит звуковая плата.

Вскоре донорский блок питания был найден. Им оказался блок питания от старенького Pentium 4 с 20-pin разъёмом ATX.

Всё прошло успешно, компьютер снова заработал и напомнил о своей первой проблеме — теряющихся настройках BIOS.

Дело о пропавшей батарейке

Припаянный разъём батарейки BIOS результатов не дал. Стало понятно, что я не там ищу. Но где она? Тут я вспомнил статью, что читал по дороге на море более года назад.

Суть заключалась в том, что у этой сборки 16 и 20 ножки загнуты вверх и к ним припаяна внутренняя батарея.

Задача выглядит несложно. Выпаяв бесполезный разъём батарейки и срезав часть оболочки, начинаю ковырять сборку в поисках ножек. Минут через 5 ножки найдены. 16 ножку я перерезал, отключив внутреннюю батарейку от кварца.

Я не нашёл ничего умнее, как просто приклеить разъём батареи сверку на сборку.

Всё прошло успешно — настройки BIOS, как и дата больше не теряются.

Собственно на этом я пока и остановился. Сейчас нахожусь в поисках комплектующих для компьютера. Мне нужны: блок питания AT, память SIMM и жёсткий диск на 10-20 гб.

А компьютер ищет нового хозяина, ценителя Downgrade. Если вдруг хотите помочь с железом или хотите это компьютер, пишите мне на почту leonid@uhanov.org

Пост является копией заметки из моего блога.

В 2016 году, возвращаясь от Мамы, я решил забрать на квартиру к жене свою первую ЭВМ. Я уже рассказывал ранее тут и тут. Привезя компьютер, я нашел руководство от материнской платы и начал изучать то, чего не изучал в юности. Меня интересовали возможности, незадействованные в данной конфигурации. Самое приятное, что я нашел были порты PS/2, USB 1.0, поддержка большего объема памяти.

Обновление BIOS

Обновление прошло без сюрпризов, оставалось только найти подходящую память. Это заняло время, но принесло свои плоды: планка на 128 МБ была найдена. Я ожидал хороший прирост производительности по сравнению со старыми 48 МБ памяти

Замена видеокарты

Я хотел 3D во что-бы то ни стало. За железом я отправился на Авито. Выбор пал на S3 Trio Virge. Я обрел 3D и получил 2МБ видеопамяти вместо 1МБ.

Замена жестких дисков

Вопрос о замене жестких дисков на более емкие даже не стоял. Менять нужно было однозначно. Первой попыткой был найденный в закромах письменного стола Seagate Barracuda на 80 GB. Такие объемы плата определить не могла - пришлось ограничить объем на 32 Гб, воспользовавшись предусмотренной для этого перемычкой.

Работать оно работало, но с Windows 98. При попытке установить Windows 2000, OS/2 или просто открыть Partition Magic for DOS всё намертво зависало. Я отправился на Авито в поисках подходящих дисков. За небольшие деньги я нашел два диска производства Fujitsu и Seagate объемом по 19 Гб.

Поиск дополнительных портов

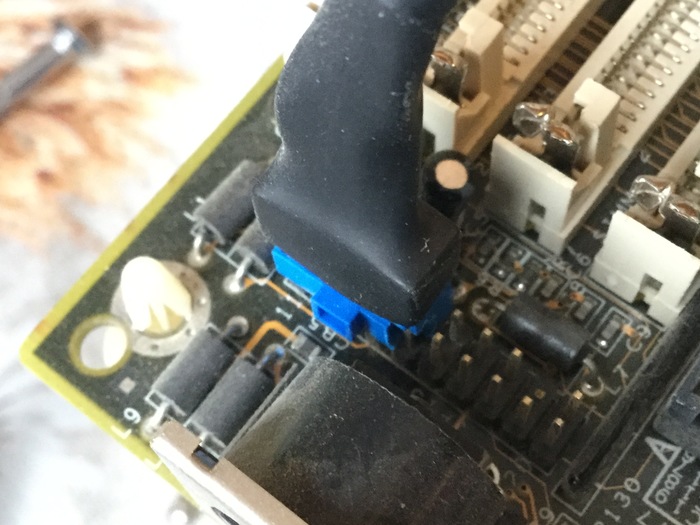

Благодаря руководству были найдено два порта USB 1.0 и PS/2. Точка подключения слева сверху (обозначена красным).

Стандартный разъем не подошел - пришлось откусить кусачками заглушку.

Итог

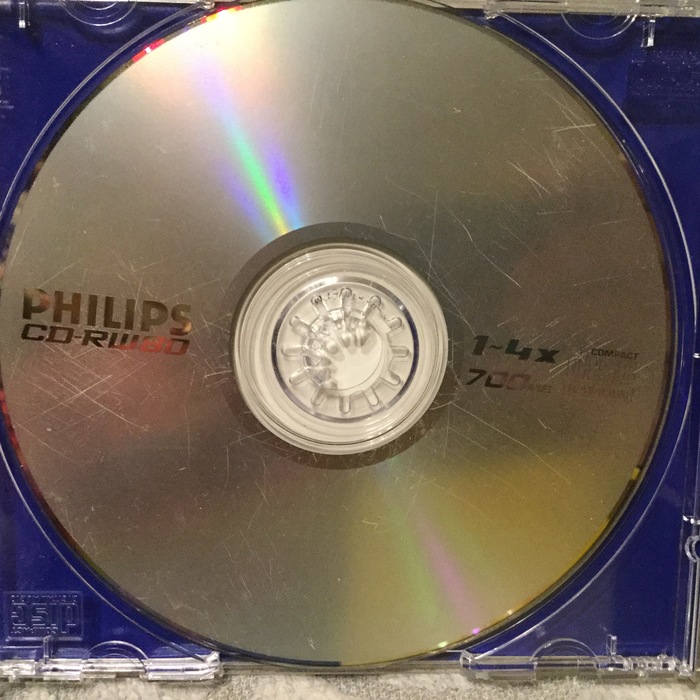

Получился хороший компьютер для старых игр. Столкнулся с проблемой при копировании 40 Гб игр: Windows 98 явно такого не ожидала. Врхивы с играми распаковывал основным компьютером на CD-RW, отформатированном в UDF (что-бы не стирать диск каждый раз. Копировал при помощи Dos Navigator. Всё работает хорошо, ресурсов хватает с головой.

У меня появилась идея заменить жесткие диски на карты памяти Compact Flash через переходник CF to IDE. Работает прикольно и даже хорошо, но идею отмел ввиду отсутствия аутентичного хруста жестких дисков. Это портит удовольствие от игры.

Было дело, воткнул туда сетевую карту и вышел в интернет. С сайтов http://old-dos.ru/ и http://fdd5-25.net затарился самым необходимым. Сетевую карту пока снял до появления понимания зачем оно мне нужно.

На этом пока всё

Начало истории.

Многие пользователи персональных компьютеров рано или поздно задумываются об апгрейде оборудования. В моём распоряжении было два HDD: 1.2 и 3.8 гб. С одной стороны, этого достаточно. Но с другой, мне хотелось играть в игры. А это значит, что устанавливать игры полностью на компьютер не могу, ровно как и держать образы - придется играть с привода. Диски приходили в негодность, что порождало их копии. Например, образы игр Worms World Party и SimCity 3000, в которые я так любил играть, занимали по 500 мб каждая. Это стимулировало меня заменить жесткий диск 1,2 гб на 4 гб.

Следующим шагом была замена читающего привода CD-ROM на DVD-ROM. В тот момент я записал всю свою музыку на CD-RW и пришел к другу переписывать их на DVD. Такое обновление железа давало большой эффект, но требовало больших денежных вливаний. А так как я наличными не располагал, то шлялся по друзьям на предмет обмена и это приносило свои плоды.

Еще с детства отец научил меня пользоваться паяльником. До появления компьютера я был радиолюбителем и читая журнал "Радио" паял всякие ништяки. Так и тут меня понесло копаться во внутренностях TEAC CD-RW и заменить в нем один из светодиодов с зеленого на красный. В этом приводе по умолчанию установлено два светодиода, сигнализирующих о режиме работы (чтение/запись). Почему-то они оба были зеленые - пришлось исправить. На видео видно, как привод чередует режимы чтения/записи при работе в пакетном режиме.

(Программа пакетной записи InCD в действии.)

Следующей была двухкнопочная шариковая мышь для COM порта. Я сделал ей подсветку из оргстекла и светодиодов.

Дальнейшие модификации по корпусу мне объяснить сложно. По пьяни или по глупости была прикручена табличка от таксофона. Ключ зажигания заменил кнопку включения, так как та сломалась. Она просто разрывала питание 220В - блок питания без поддержки управления питанием.

Изогнутая полоса внизу - это подсветка, подключенная вместо HDD LED. Она работает, но её я так и не доделал. Если честно, то я бы вернул оригинальный корпус.

Буду рад, если кто подскажет места для поиска оригинального корпуса.
