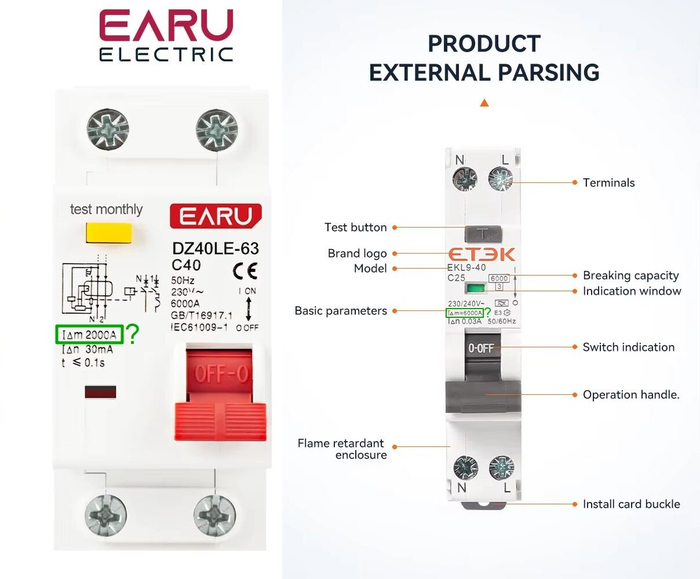

Добавлю картинку с парой АВДТ. Нужное выделил. Кто из знатоков скажет, что хотели сказать этими знаками производители? Не просто так же они появляться начали. У меня пока только предположения.

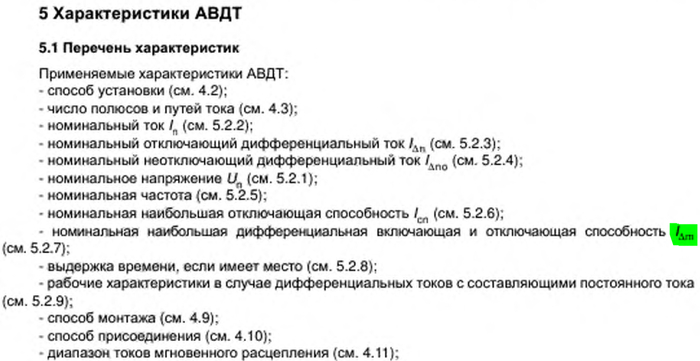

Ответ на вопрос подписчика: смотрим ГОСТ 61009-1-2020, по которому производятся АВДТ. Из п.5.1, 5.2.7, 9.12.13 можно узнать следующее:

IΔm - это номинальная наибольшая дифференциальная включающая и отключающая способность.

Грубо говоря, это максимальный дифференциальный ток, который сможет нормально выдержать этот аппарат при КЗ на землю. Для дифа особого смысла он не имеет, поскольку при КЗ и таких токах должен мгновенно сработать электромагнитный расцепитель.

В ВДТ есть ещё параметр Im, который равен IΔm. Он обычно меньше отключающей способности автомата и дифа, поэтому это ещё одна причина ставить последовательно с ВДТ автоматический выключатель.

Устойчивая к солнцу обязательно должна быть чёрной?

Или любая черная по любому устойчивая к солнцу?

Пытаюсь провести аналогию с чёрной ПВХ гофрой - она бывает и ПВХ, и ПНД.

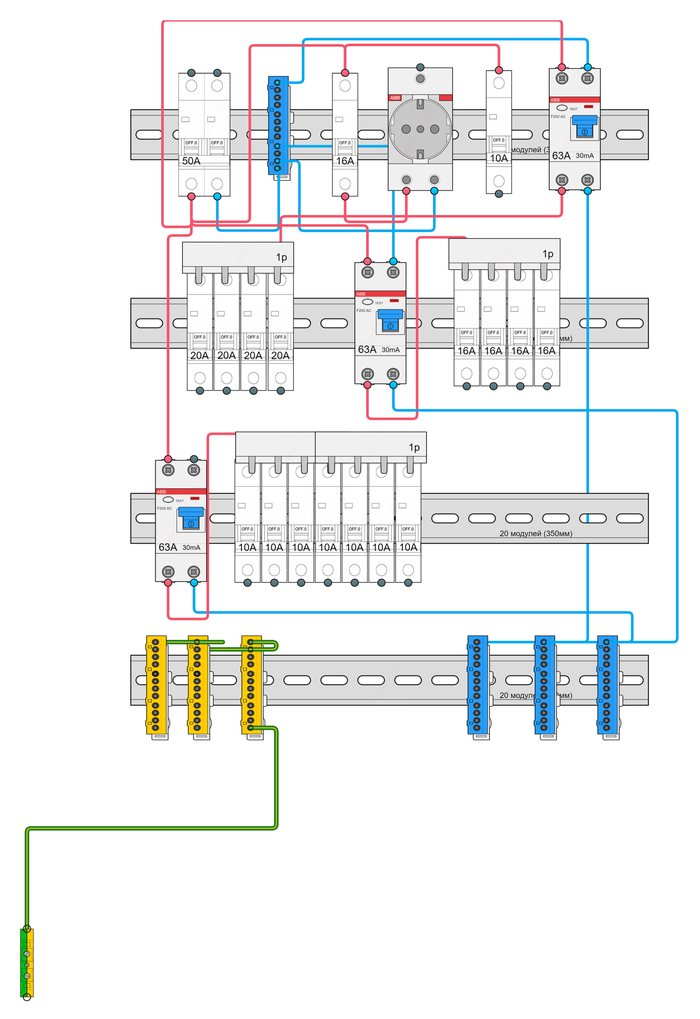

Замечания по схеме, приведенной ниже:
1. Рисовать электрическую и монтажную схему надо раздельно. Тогда нарушения правил рисования принципиальной схемы будут очевидны. Особенно в точках пересечения проводов.
2. Не показана разделка вводного кабеля и главная заземляющая шина. Как выполнено расщепление PEN проводника на PE и N шины? Последовательное соединение РЕ шин вызывает вопросы. Вопросы вызывают соединение N шин после УЗО.
3.Выбор номиналов автоматов защиты не обоснован из за отсутствия информации величины разрешённой мощности.
4. Отсутствует информация о точках установки счётчика и присоединении контура заземления.
5. Если автор с целью провокации намеренно внёс в схему ошибки и неточности, то для неподготовленного читателя это может сыграть злую шутку. Следовало бы от этом предупредить.

Здравствуйте! Спасибо за детальную схему!
Вы не подскажете, можно ли менять полярность на входе УЗО/АВДТ (фазу и нуль менять местами)? Использую УЗО/АВДТ в переносном щитке. Хотелось бы каждый раз перед подключением на месте не проверять где фаза а где нуль? Я не электрик поэтому по схеме пойму как повлияет смена полярности.

(подписчик спрашивает про схему устройства, которое уже надеюсь не выпускают из-за его монструозности и наличии более компактных аналогов)

Вот схема, за которую он благодарит:

Мой ответ:
Здравствуйте! Можно. Более того, ни один из ныне существующих УЗО/АВДТ никак не сможет определить где у него фаза и ноль. Ему главное напряжение на входе и оно будет работать.
Можете подключать питание в любой полярности и не переживать.

Добавлю, что электромеханическое УЗО (ВДТ, АВДТ) могут работать вообще без питания - как только через один из полюсов начинает протекать достаточный ток, оно отключается по утечке.

Углубимся в схемы

Я никогда не удовлетворяюсь ответом "так надо", и копаю глубже.

Коллеги, кто знает, для чего на клеммах ВДТ указывают фазу и нейтраль (L, N)?

С АВДТ всё понятно - там, как правило, на полюсе L есть защита от сверхтока, поэтому может быть так, что при превышении тока расцепители не сработают. Вот, первая попавшаяся фотка из моих закромов:

Но такая ситуация может только в том фантастическом случае, если этот (такой) диф какой-то чудо-электрик решит использовать как автомат С16. Но вместо использования фазного провода (теоретически будет всё работать и защищать от перегрузки и КЗ) подключит нейтральный.

Во всех остальных случаях, если перепутать фазу и ноль на вводе, выбьет если не по сверхтоку, то по диф.току (утечке). Разве нет?

Теперь вернёмся к ВДТ (или, как привык говорить народ, УЗО).

Справа - полюс N. Что измениться, если фазу поменять местами с нулём? Ничего.

Провёл исследование своих закромов - все ВДТ имеют нейтраль справа. Только ARMAT IEK и CHINT сделали N слева. Почему?

Итак, моё ИМХО. Ответ на вопрос статьи: никак.

Что произойдёт, если перепутать провода на вводе ВДТ? Ничего.

Единственное, что может случиться - кто-то подумает, что если клемма N то там нейтраль и полезет голым пальцем. Примерно, как извечные споры по подключению автомата сверху или снизу. Производитель пишет что можно по всякому, но если снизу - кто-нибудь невнимательный влезет под напряжение.

Примерно, как на клеммах розетки тоже пишут L N, но если поменять местами - всё будет работать.

Только не понятно, почему разные производители по разному маркируют клемму на своих устройствах. Например, IEK у KARAT клемму N делает справа, у ARMAT - слева. Зачем?

Задал вопрос производителям.

Буду рад версиям в комментариях.

Благодарю за внимание!

Заходите ко мне в гости в Дзен, ВК и Тележку. Там тоже интересно)

Кто первый напишет, что это и для чего?

Подсказка: одна из схем подключения асинхронного двигателя.

Благодарю за внимание!

Заходите ко мне в гости в Дзен, ВК и Тележку. Там тоже интересно)

Коллеги, всем доброго времени суток. Кто подскажет, что за устройство установлено между двумя автоматами? Заранее благодарю.

Гугл пока не отключили.
