Серия «Электрощиты»

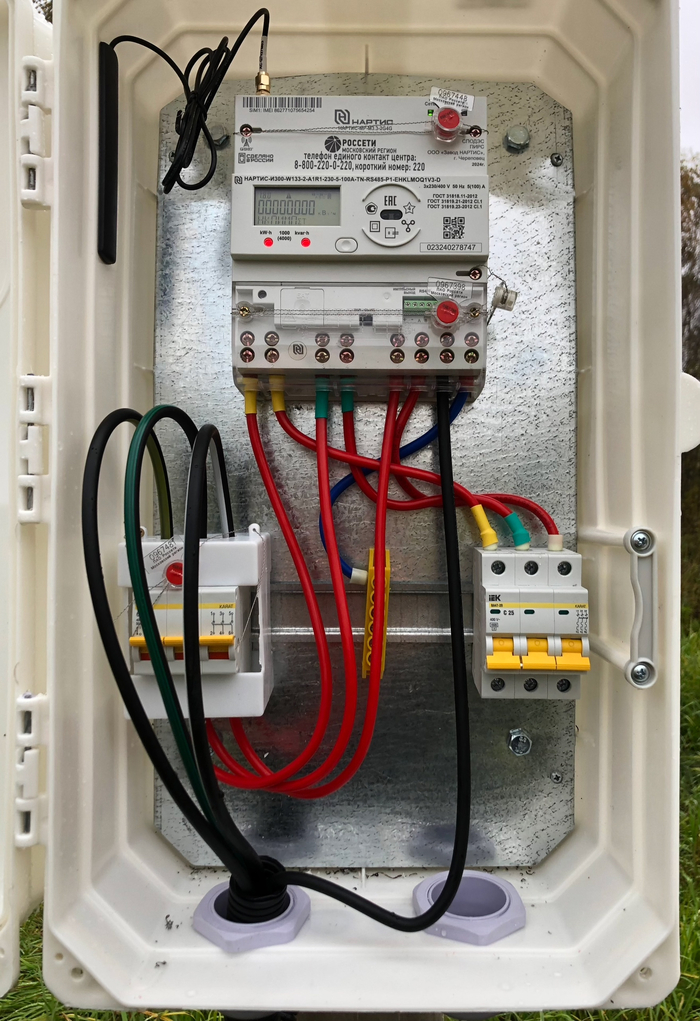

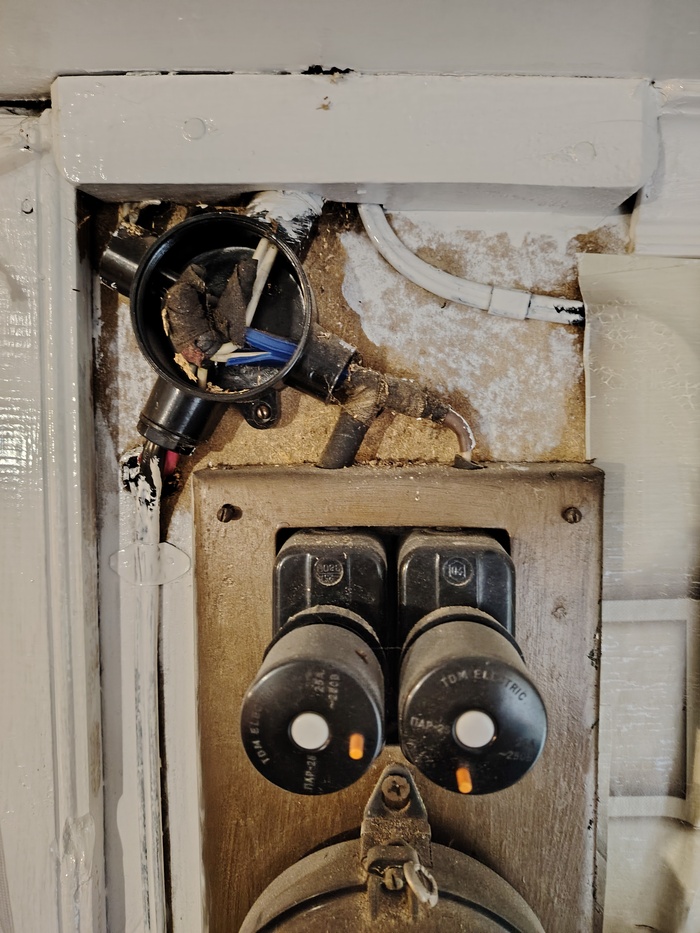

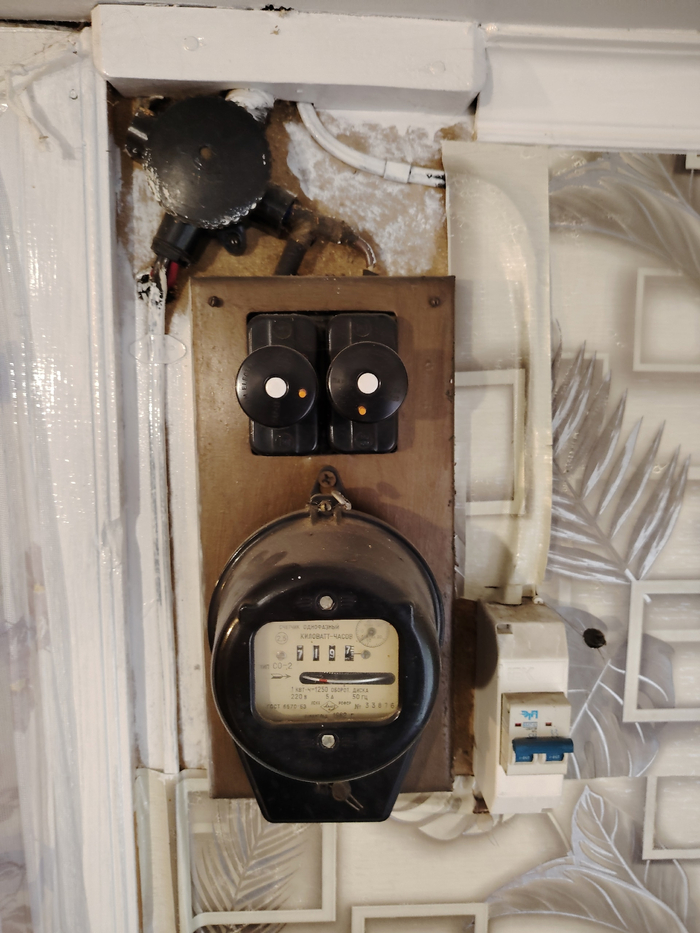

А как вам такая сборка?

Суперский щиток на двушку. В первый раз такое вижу.
Справа - навороченный фильтр питания.

Прислал подписчик.

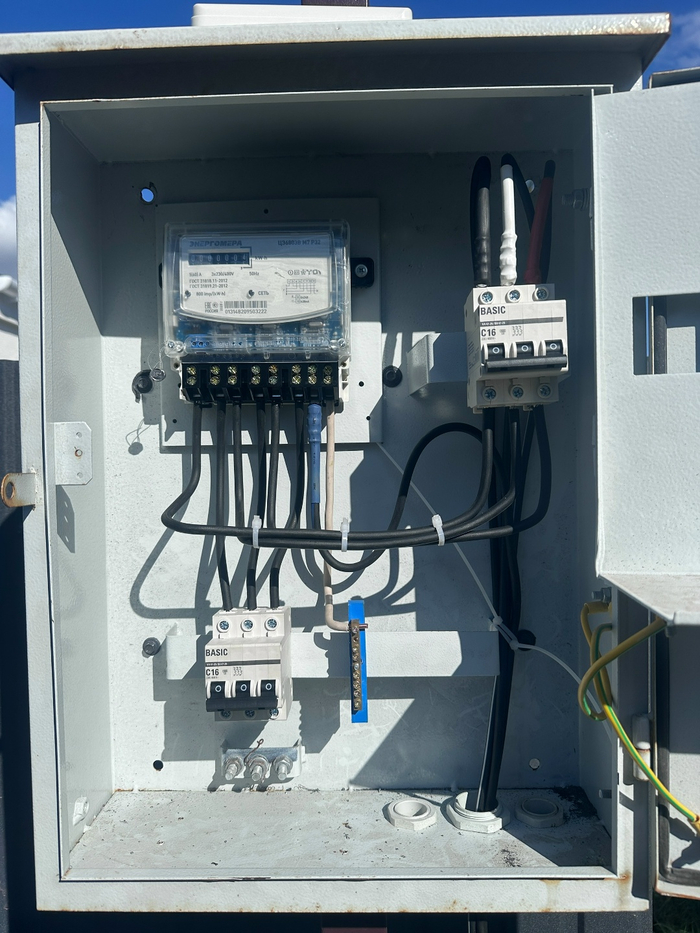

Само собой, нужны наконечники, заземляющий проводник, TN-C-S, ВДТ и т.д., но это совсем другие истории... Вопрос в следующем. По моему, лучше автомат и ВН поменять местами.

Считаю, что защита должна быть установлена как можно ближе к источнику питания. Если замкнёт где-то в красных проводах, выгорит щит. С АВ вместо ВН такого не произойдёт - он отработает по сверхтоку.

Если ВН и АВ поменять местами, вероятность баха будет меньше.

Что может случиться?

Почему будет КЗ в красных проводах? Причин может быть много - животные, удары, влажность

Но 90% - человеческий фактор. Невнимательность, авось, случайные совпадения. Много раз видел, как люди лезли в щит, не отключая специально или по забывчивости вводное коммутационное устройство. Много раз видел и последствия того, как из-за неправильно выбранной защиты (или её отсутствия, как в этом случае) выгорали щиты. Почитайте на досуге правила установки ВН и рекомендации производителей - везде пишут, что перед ВН выше по линии должен стоять автомат, защищая цепи между ними. Но не наоборот. Да, нигде в НТД нет слов "перед ВН должен стоять автомат". Это просто здравый пессимизм - если какая-то часть цепи не защищена от КЗ, я чувствую себя неуютно.

Опыт, сын ошибок трудных, как говорил классик.

Хотите ставить ВН перед АВ - отговаривать не буду. О последствиях я предупредил.

Нужно быть пессимистом в таких вопросах.

То, что может произойти - обязательно когда-нибудь произойдёт (С)

А лучше поставить оба автомата, но возможны другие нюансы...

Мне это затем, чтобы спать спокойнее.

Что думаете?

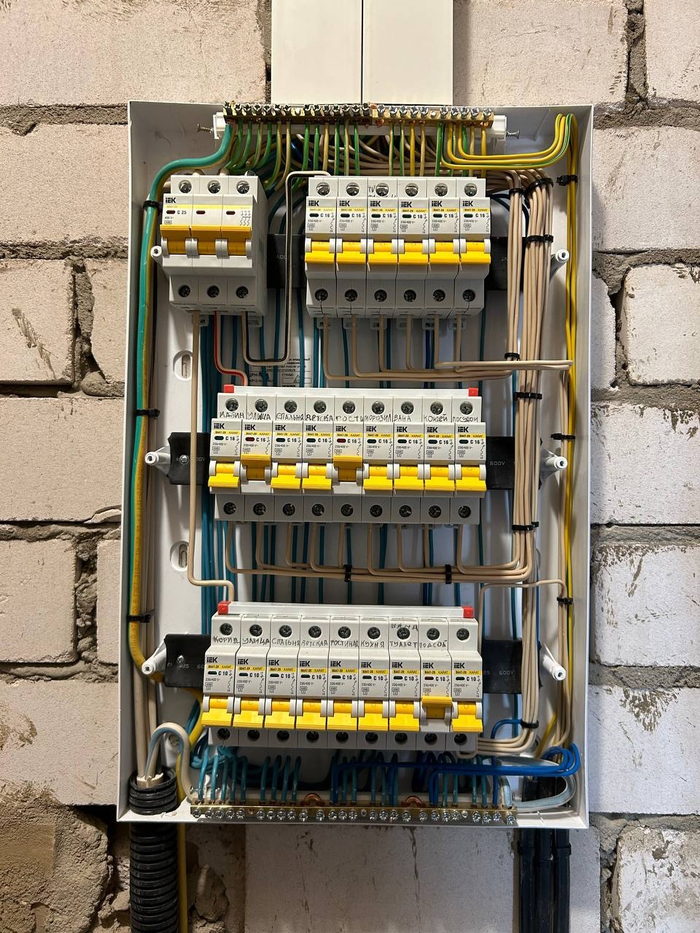

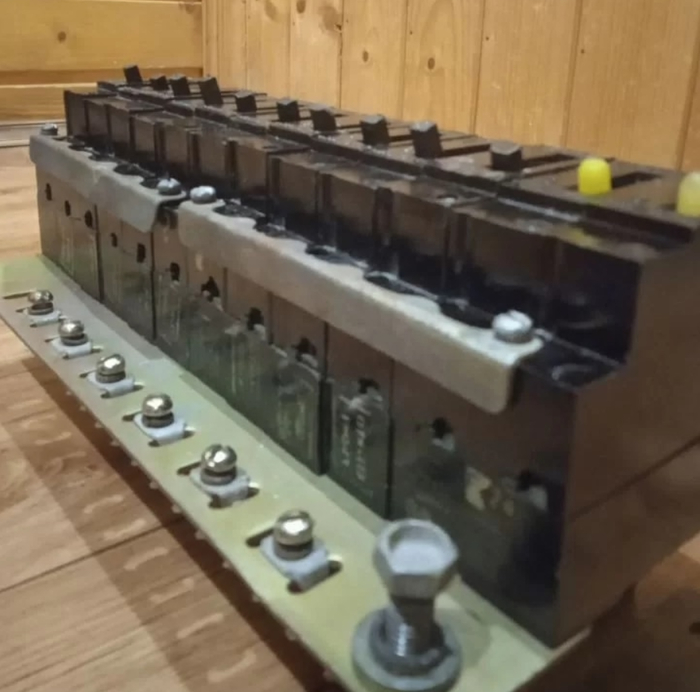

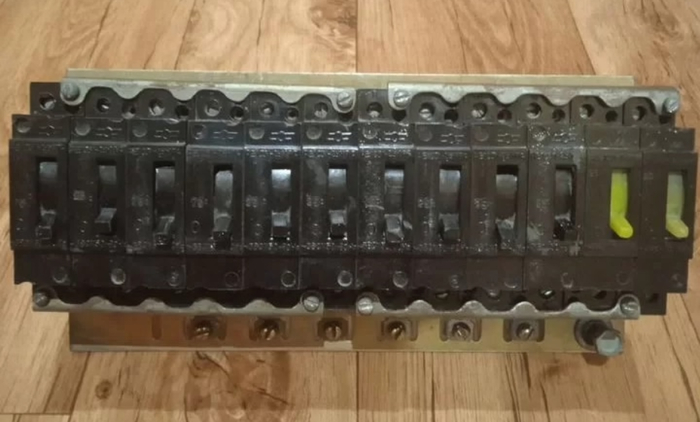

Всем привет! Ребят оцените, собирал щиток другу в дом на 120 кв. Он сказал сделай дёшево и сердито и чтоб супер надёжно! Сказано-сделано
Конструктивным комментариям буду рад, и возьму на заметку в будущем монтаже.

(Вопрос от подписчика)

Тем, кому недостаточно классической теории распределения токов в трехфазной сети, опровергающей блогерскую теорию «арифметического сложения соседских токов в нейтрали», предлагаю результат анализа работы реальной поселковой сети.

Имеем:
• ТП 630 кВA,
• Незаземленную воздушную линию,
• Провод СИП 25мм2,
• 4 радиальные линии
• К ним подключено 50-70 домовладений,
• Межу точкой замера и ТП ~280 м по проводам,
• Сопротивление грунта между заземлителями в точке замера и ТП ~ 1,6 Ом,
• Система заземления TN-C-S (стальной треугольник ~1,5м),
• Прибор круглосуточного анализа состояния сети и накопления данных EKF SM-G33H
• Амперметр и токовое реле в режиме контроля реал-тайм,
• Один фазный измерительный трансформатор SM-G33H, реле и ампервольтметр установлены на линии PE после ответвления от PEN.

За год наблюдений за током в лини PE его средневзвешенное значение равнялось ~ 0,85A и колебалось в диапазоне от 0,3A до 2A. Реле, настроенное на условно-аварийный ток 3…5A, за все время наблюдений сработало 3 раза.

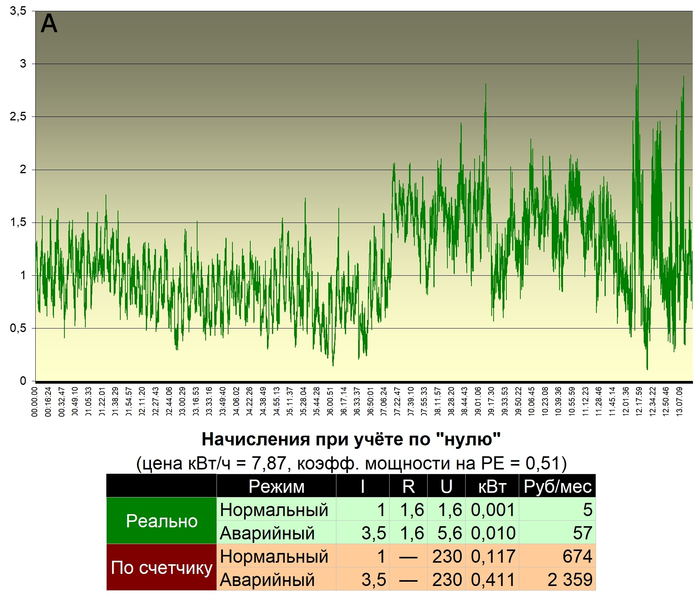

Предлагаю к рассмотрению диаграмму тока в день последнего срабатывания.

Два важных момента следует иметь в виду:
1. Средневзвешенный коэффициент мощности в проводнике PE по показаниям прибора равен 0,51. Это потому, что сумма трёх токовых синусоид в нём может быть сопоставлена с данными только одного датчика напряжения. Это порождает ошибку, но точно так же в аналогичных условиях считает активную мощность «умный счетчик».
2. В этой же его ограниченности кроется и весь секрет накручивания платёжных показаний: реальный ток он умножает на нереальное напряжение.


Вывод: то, что принято считать "соседскими токами" в трёхфазной сети в действительности является результатом неверных вычислительных операций с показателем тока несимметрии, производимыми "умными счетчиками".

Коммент к статье И вновь учёт по нулю. Считает больше, что делать со счетчиком?

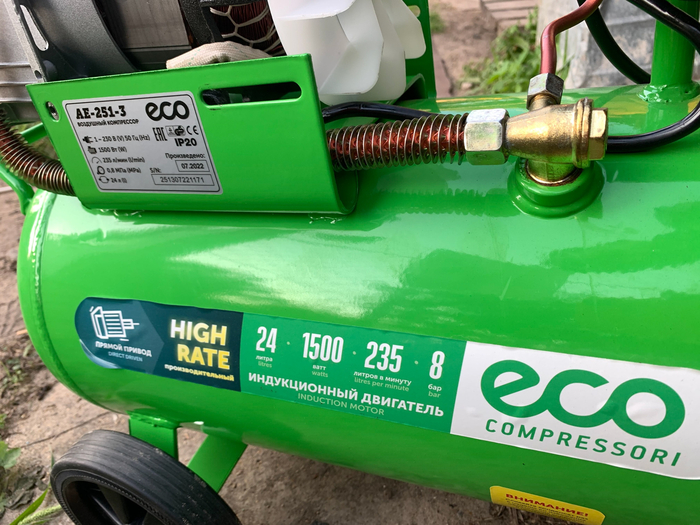

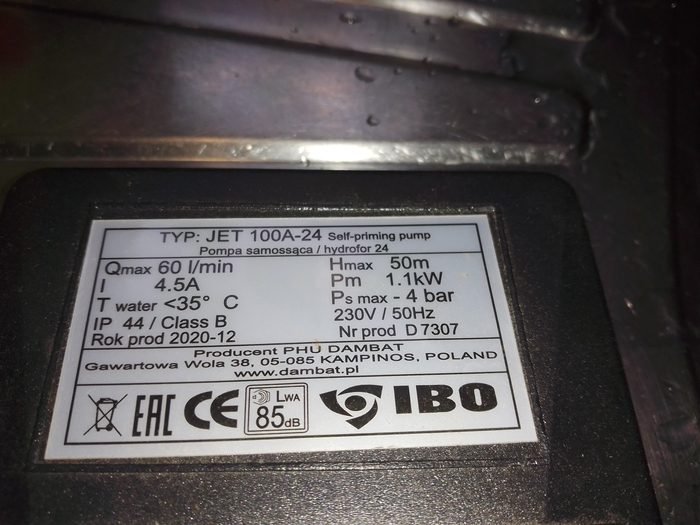

Пост для тех, кто утверждает что "автоматы с характеристикой D - для защиты двигателей". На даче специально в целях эксперимента поставил автомат В6 на розетку, в которую подключаю компрессор 1,5 кВт и насос 1,1 кВт.

Работает без проблем (разумеется, поочередно), по КЗ не выбивало ни разу.

Напоминаю, номинал 6А это мощность около 1,3 кВт, автомат по теплу срабатывает после тока неотключения 6*1,13=6,8 А через час и менее. Это как раз 1,5 кВт, учитывая, что компрессор работает не более 10 минут.

Выбивало по тепловому расцепителю, когда одновременно включал ещё что-то (чайник и т.п.) Но это на 100% корректная работа.

При помощи компрессора покрасил дом, насос вообще качает воду постоянно, включается до 50 раз в сутки.

Вопрос 1: что вы там говорили про пусковой ток 7-8 номинала?

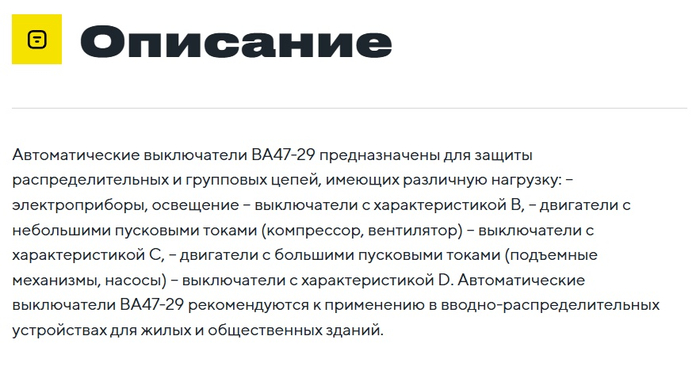

Вопрос 2: почему производители упорно продолжают продвигать этот миф, забывая про АЗД (мотор-автоматы) и тепловые реле?
