Монтаж отопления поэтапно.

Покажу что за чем следует какие действия нужно проделать ,на что обратить внимание, чтобы получить  результат как на фото.

Короткая  выжимка всего 7 минут из собственного опыта, поможет избежать множества частых ошибок. ⁣⁣⠀

⁣⁣⠀

Будет видео формат, проще один раз показать в деле , чем пилить теорию и картинки.

Кто сразу хочет дело  😀 - смотреть с 1:27

Этапы нюансы монтажа ⁣⁣

Разберём из чего состоит ⁣⁣⠀

Тайм коды:⁣⁣⠀

0:00 Приветствие ⁣⁣⠀

0:03 Обзор выполненной работы

1:27 Этапы монтажа отопления

1:49 Разметка, установка радиатора

2:00 Подготовка радиатора, скрутка

2:10 Штробление

2:27 Разметка трасс , укладка труб

2:54 Установка коллекторного шкафа

3:19 Развальцовка трубок rehau

4:03 Запрессовка трубок, подключение к радиатору

4:12 Сборка коллекторного узла

4:40 Подключение труб к коллекторному узлу

5:40 Опрессовка системы отопления

⁣⁣⠀

Всем качественных ремонтов 🛠⁣⁣⠀

⁣⁣⠀

#монтажотопления ⁣⁣⠀

#отопление⁣⁣⠀

#отоплениенюансы ⁣⁣⠀

#опрессовкаотопления ⁣⁣⠀⁣⁣⠀⁣⁣⠀⁣⁣⠀

#заменарадиаторов⁣⁣⠀

Привет подписчики и гости

Сегодня затронем тему замены отопления и стоимости материалов на данное мероприятие

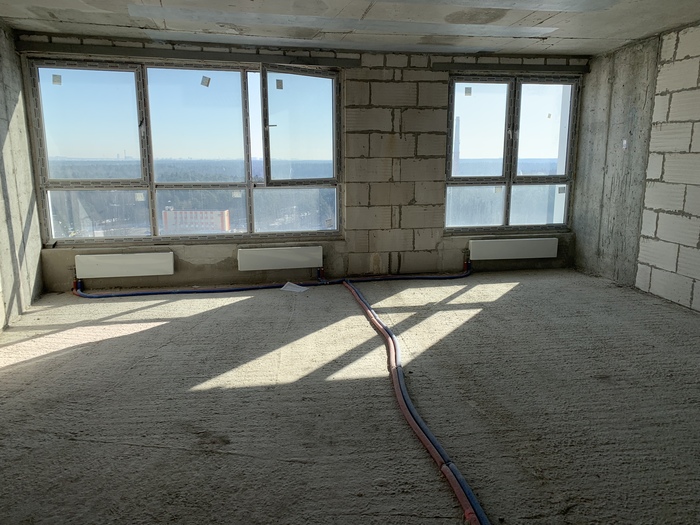

В современных новостройках Отопление выполнено  , в большинстве случаев , не как раньше вертикально - железный стояк и радиаторы , а горизонтально  вот так

То есть все Трубы после заливки стяжки окажутся под полом, вне зоны доступа , отсюда все вытекающие последствия .

Застройщик особо не париться и делает все по минимальному бюджету , с максимальным сохранением себе в карман ) ну ещё бы 😁

Так повелось,  что покупая квартиру надолго,  хочется максимально обезопаситься  и сделать более эстетичный вид , поэтому народ меняет отопление не оставляя лишних соединений в полу и того добра что положил застройщик преследующий иные цели .

Сколько стоит материал из чего состоит

Кто думает что основная стоимость это радиаторы - спешу огорчить вас , радиаторы это 35-40 % бюджета

Возьмем для примера выполненный монтаж в данной квартире

3 Радиатора рифар бэйс 200 мм межосевое 14 секций  с комплектом заглушек  обошлись 28 тыс

Радиаторы длинные Подоконники низкие  - применили диагональное подключение . Чтобы ничего из пола не торчало как здесь и потом не обходить ламинатом

Выход делаем из стены

Обвязка для радиаторов - трубки , кронштейны , вентиля , гайки накидные - для каждого Радиатора ~ 5 тыс ,  итого 15 тыс

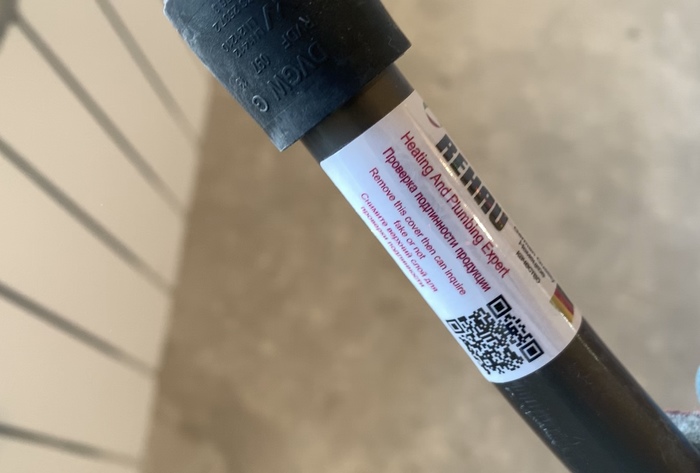

Труба Рехау стабил 76 метров  + утеплитель+ крепёж Трубы

~ 16000р

Идём дальше

Коллекторный шкаф , есть разные от 7 до 20 тыс но он никакой функции не несёт а на вид одинаковы что за 2500 что за 10 000

Поэтому тут немного экономим

Шкаф встроенный  стаут или грота , белый  2700 р

У нас 3 Радиатора поэтому необходим коллектор

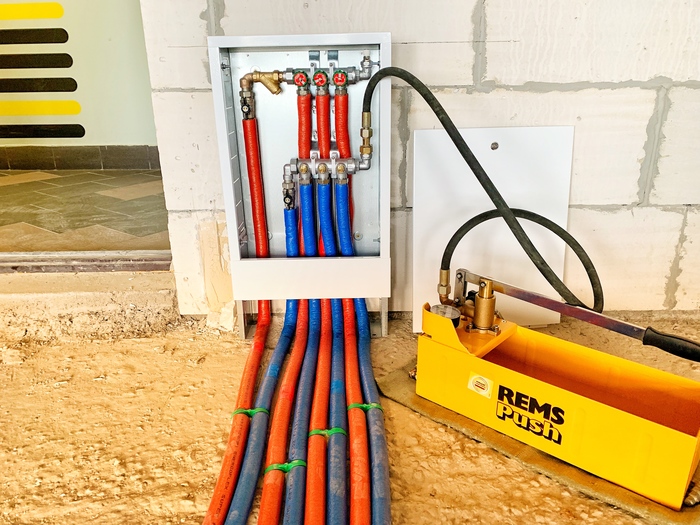

Коллектор с обвязкой как на фото обойдётся ~ 17 тыс

Итого

Материал обошёлся ~ 78 тыс

Много это или мало , выводы сделает каждый сам .

Плюс к материалу ещё стоимость монтажа.

Но материал +-  одинаков можно брать у официальных диллеров они все торгуют одной продукцией  и все зависит от личных аппетитов каждого .  А  вот монтажника по таким критериям не подберёшь,  тут  человеческий фактор уже - кто то говорит красиво , но сделает криво потом переделки протечки , кто то возьмёт ценой - так как ваш объект у него первый, но Вам скажет что опыта 10 лет ,  потренируеться и платят заодно )

Но об этом, в другой раз поговорим )

Небольшое видео по стоимости  замены отопления

Что даёт нам импульсное реле.

1. Помимо обычного управления освещением , есть возможность централизованного отключения всего света , так называемый мастер выключатель . То есть одним нажатием кнопки - можно отключить весь свет в квартире , удобно для больших квартир. Вы скажете - но на это есть контактор , да несомненно но у него есть один жирный минус - это зависимость от кнопки отключения , если мы гадали кнопку общего отключения то нигде нельзя включить свет пока не нажать обратно эту же самую кнопку ...

В реле импульсном такого нет.

Можно организовать централизованное включение света  с одной кнопки , это для особых изощрений уже )

2. Возможность отключения группы света из нескольких мест , хоть из 20 одновременно можно управлять одной лампочкой .Нужно только лишь добавить кнопку в нужном месте и провод к ней параллельно с предыдущей кнопкой . При этом нам не нужно устраивать танцев с бубнами с проходными выключателями .

Схема с обычными классическими проходным выключателями управления освещением из нескольких мест

3. Возможность управлять группами освещения в отдельно взятых комнатах . Например хочу управлять всем светом в комнате светом в детской и всем светом в квартире  не вставая с кровати - пожалуйста . Только добавим модуль  диодов и схема реализуется без особых сложностей

Минусы

1. Цена одного реле на момент написания поста ~1300р в рознице .

2 . Одно реле управляет только одной группой света , на каждую группу своё реле . Так же от каждого выключателям и от каждой группы света  провод в щит .

3 . Требует большей квалификации в монтаже и подключении

4 . Есть небольшие щелчки , слышно его работу( на видео показал это )  . Но это спорный минус нейтральный .

Подключение

Контакты 11 - подключаемая группа - лампочка  ,

14 - питание фаза

N- ноль от сети ,

Y - управляющий сигнал от кнопки,

Y2 - общее отключение ,

Y1 - общее включение

При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды  управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное.

Мастер выключатель подключают к контакту Y2 - общее отключение или к контакту Y1 - общее включение , в зависимости от задачи нужной вам .

Резюмируем  итог :

Импульсные реле подойдут для больших квартир , где необходимо большое количество управления света из нескольких мест , нужны вариации управлением всего света с одной кнопки при выходе из квартиры , используя дополнительные модули можно проигрывать дополнительные сценарии работы реле .

Видео по работе и подключению реле , а так же щелчки (4:18 минута ) от срабатывания реле можно посмотреть на видео

Пост о проделанной работе

Было /стало

До замены

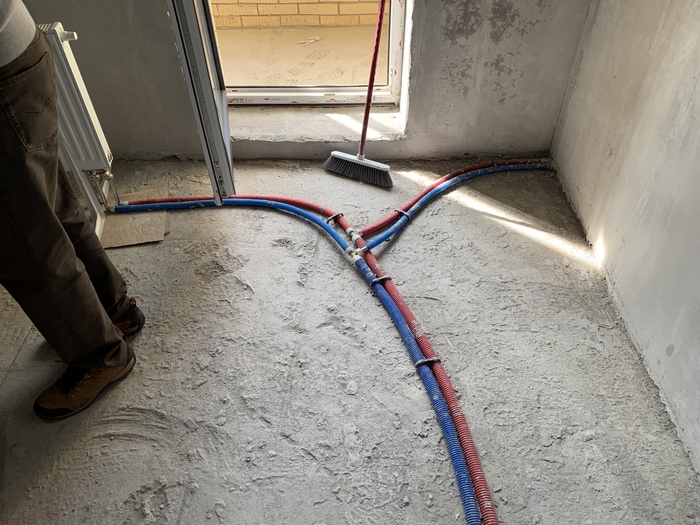

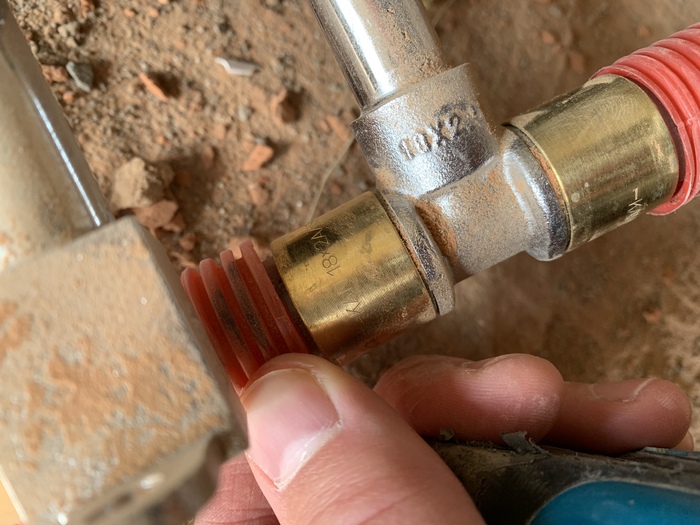

Не самое эстетичное подключение , тройники в полу .

После замены стало вот так

Заменили вводную трубу от этажного коллектора , поменяли подключение к радиаторам -  из стены. Отдельно к каждому радиатору своя Труба . Несомненно этот вариант дороже по материалу , но для небольших квартир такая схема надёжней так как в полу будет целая труба без стыков .

Отопление в квартире останеться надолго и будет радовать новосела ,  а средства потраченные через месяц забудите и не вспомните вовсе . Всем удачных ремонтов

с приходом холодов пришло и тепло в наши дома , но и с тем появились некоторые проблемы ...

Буквально недавно к нам обратился человек с проблемой - не греет радиатор , да и вообще есть подозрение что система отопления смонтирована не должным образом

Приехав на объект было обнаружено следующее

Присоединительные трубки к радиатору вандально изогнуты и теплоноситель не поступал к радиатору

Крепления на котором держался радиатор были неправильно смонтированы и батарея не садилась , поэтому монтажники решили выломать часть Радиатора  чтоб все встало на место 😁 ...

Остальное уже мелочи но все же озвучу , многим при приемке работ это поможет избежать ошибок.

Радиаторы повесили криво не по уровню

Неправильно посчитано количество материала и труб , нехватило изоляции,  поэтому использовали часть старой

Неправильно подобран тип подключения - для низких подоконников не подходит нижнее подключение Радиаторов, поэтому мастера решили подрезать бетонный пол , чтобы вместить нижнее подключение

Итог : материала потрачено в 2 раза больше , работа и Переделка оплачена дважды , нервы и ругань . всем хороших ремонтов и грамотных подрядчиков и мастеров .Ролик не будет чем то необычным , к сожалению такие истории сплошь и рядом . Заказчикам тем кто хочет сделать качественный ремонт ролик будет полезен , наглядно показано чем можно столкнуться при неправильном выборе монтажников и подрядчиков ⁣. Учиться лучше на чужих ошибках

Отопление было переделано , проверено под Давлением , прогрев Радиаторов посмотрели через тепловизор . Словами текстом всю картину не передать .

Кому зашёл данный формат напишите в комментах , могу выложить вторую часть про треш электромонтажа .

подробнее можно посмотреть в этом видео , с предисловием  обращением от клиента
