Разборка банкомата Diebold Opteva 522
Что внутри банкомата: компьютер, сейф и очень красивая механика
Многие с детства мечтали посмотреть, что же там внутри этой коробки с деньгами и как все работает. Мне удалось выкупить у одного известного банка несколько старых банкоматов. И вот мне удалось разобрать Diebold Opteva 522. И больше всего меня впечатлило, насколько продуманно он собран.

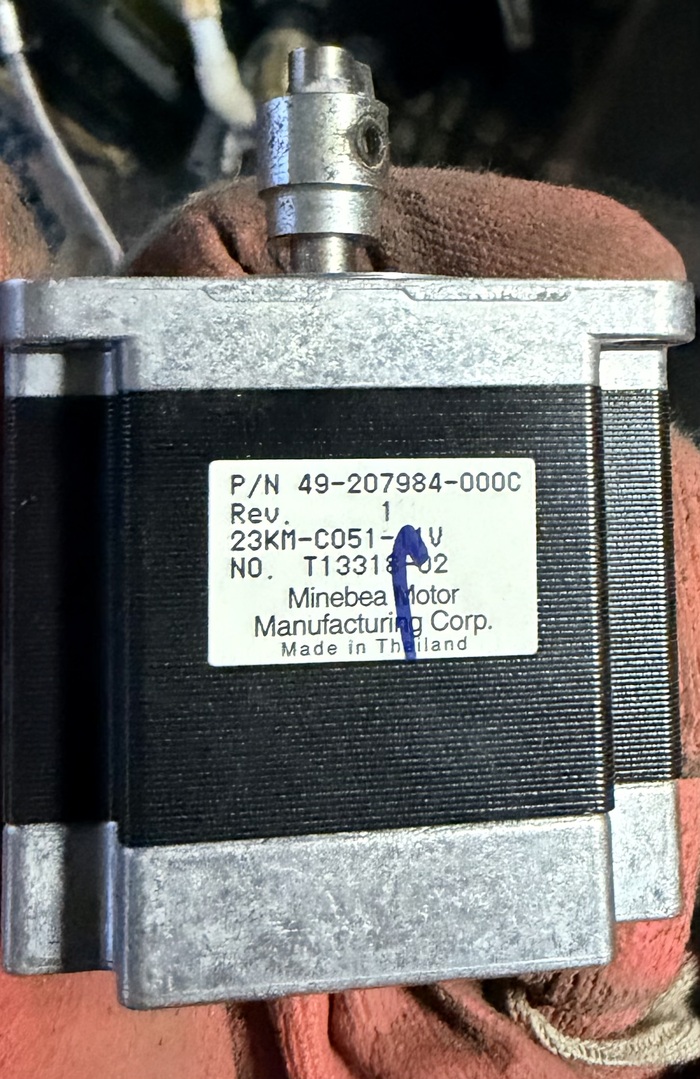

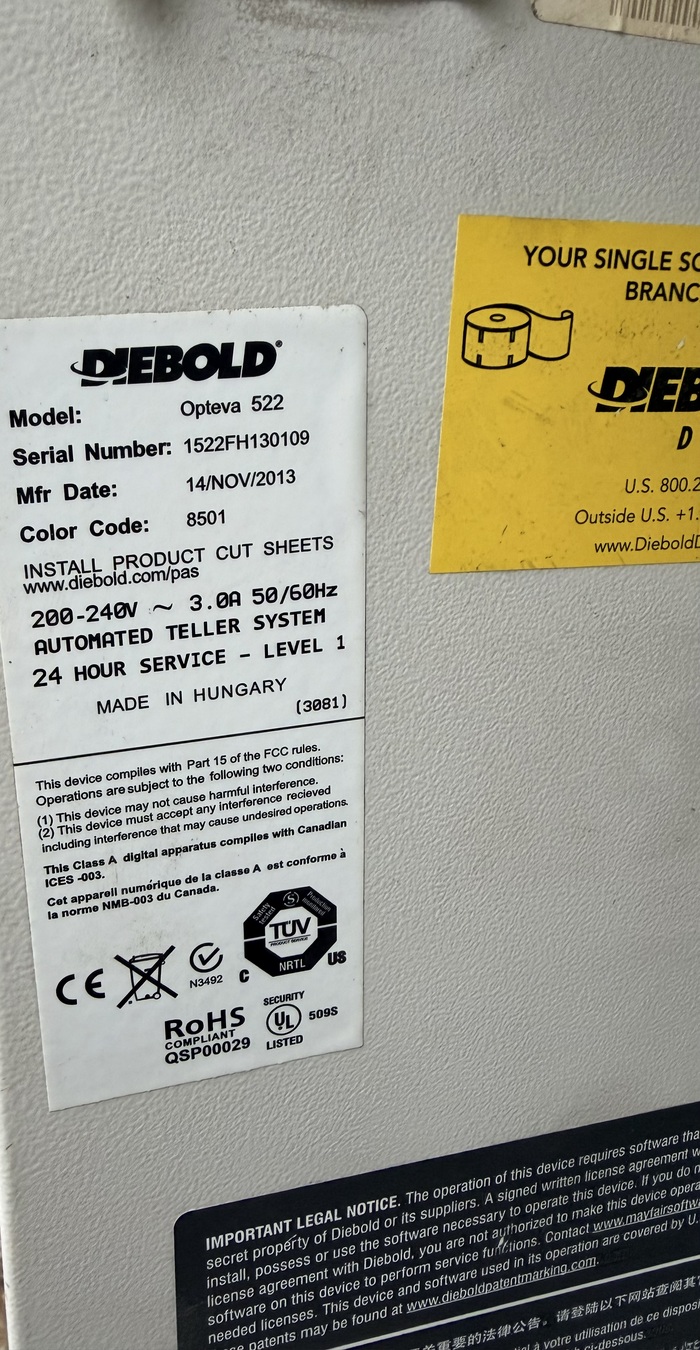

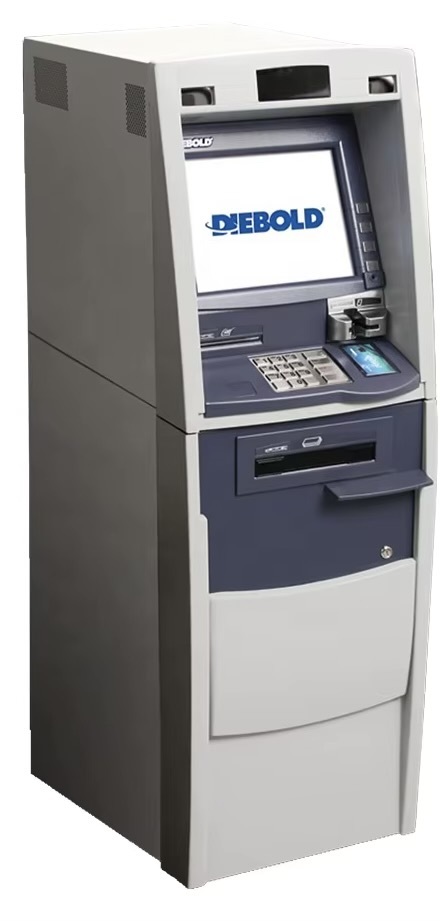

Снаружи все привычно: экран, клавиатура, прорезь для карты, окно выдачи денег и чек. Внутри за этим стоит целый набор механизмов, плат, двигателей, датчиков и кабелей. География: банкомат Болгария, сейф из Словакии, двигатель из Таиланда, что-то из Мексики.

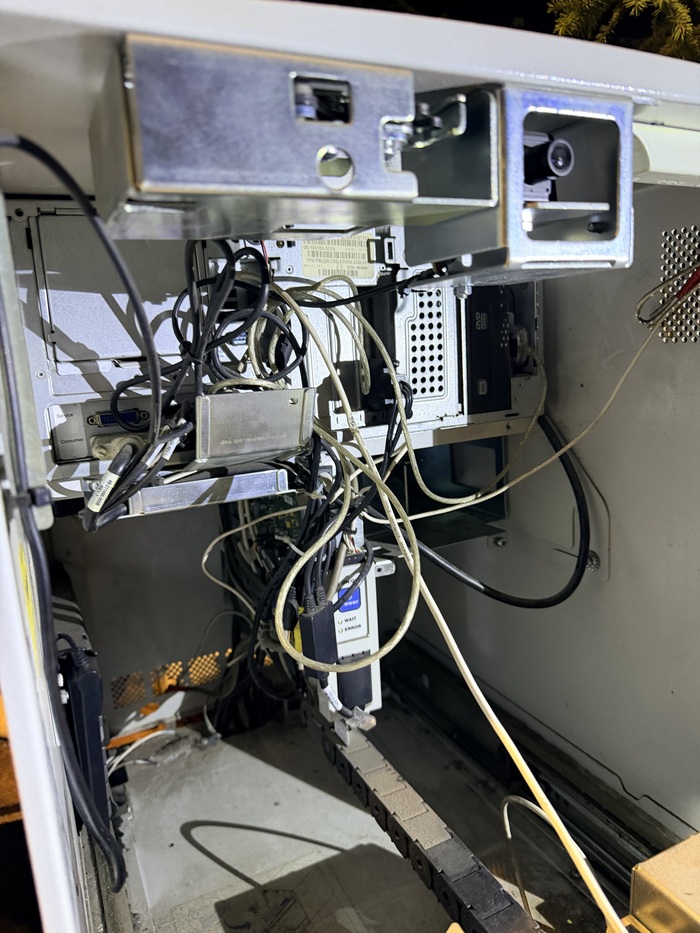

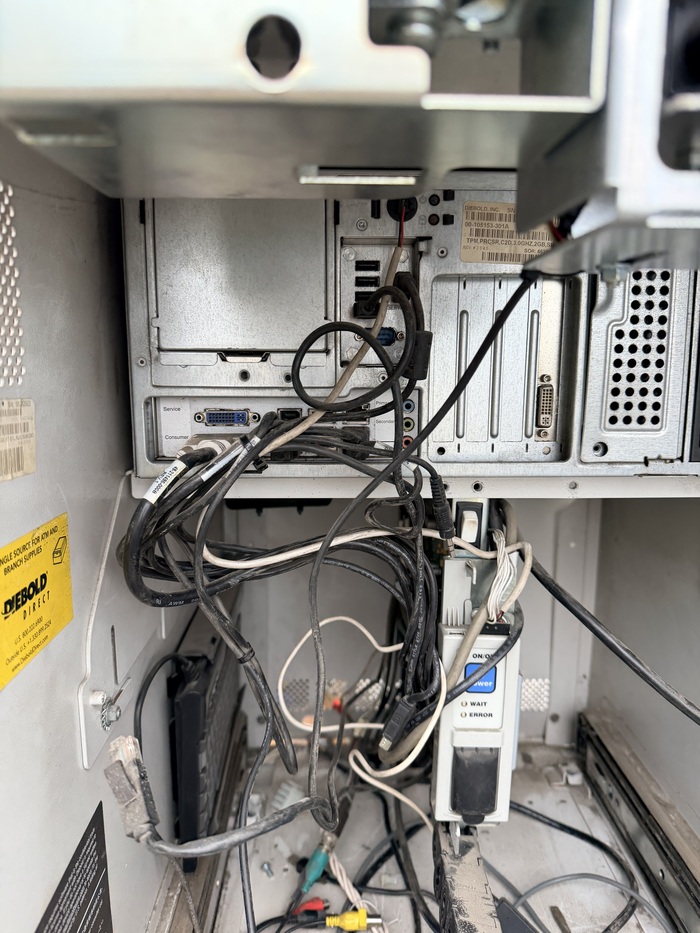

Здесь установлен компьютер на Intel Core 2 Duo с частотой 3 ГГц и 2 ГБ оперативной памяти. Не совсем обычной конструкции и конфигурации - 8 usb, две видеокарты (встроенная и отдельная pci). Рядом DVD-привод. Серверный разъем для жесткого диска (Диск и карту доступа банк оставил).

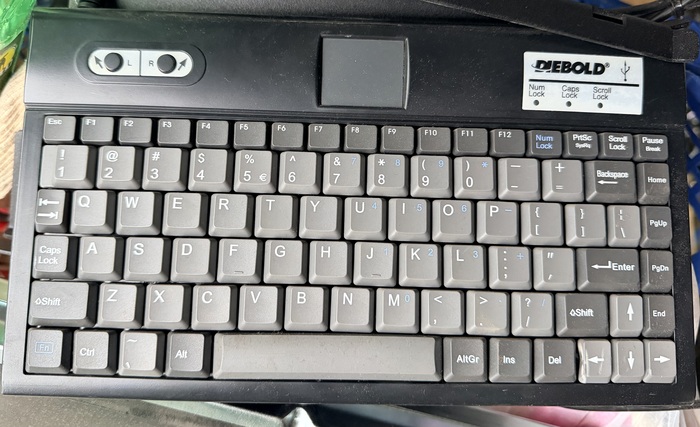

Внутри отдельная небольшая сервисная клавиатура.

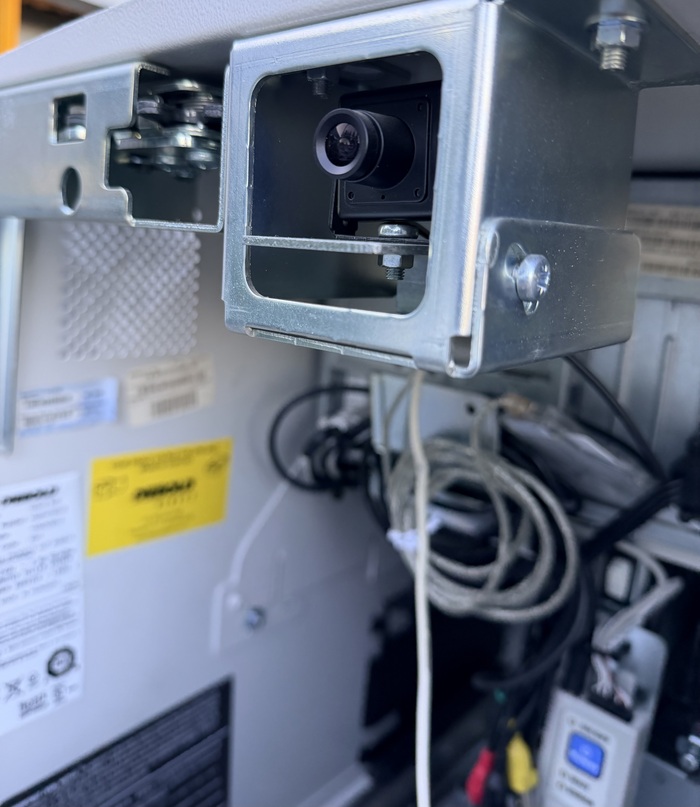

Отдельная система видеонаблюдения из двух камер и источник бесперебойного питания.
Отдельно кустарно установлена сигнализация с сиреной и своим ИБП.

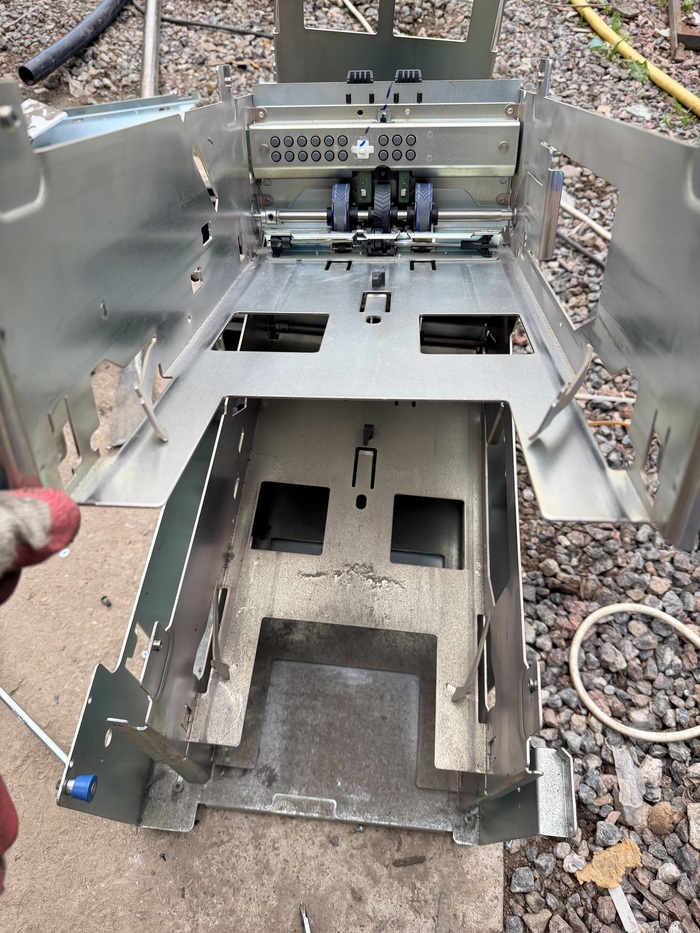

Самая интересная часть — механизм выдачи купюр, или диспенсер.

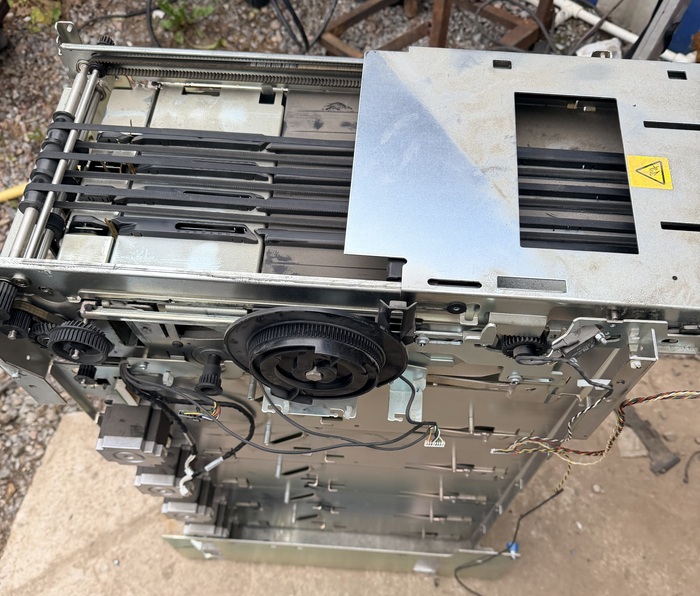

Тут уже снята плата управления

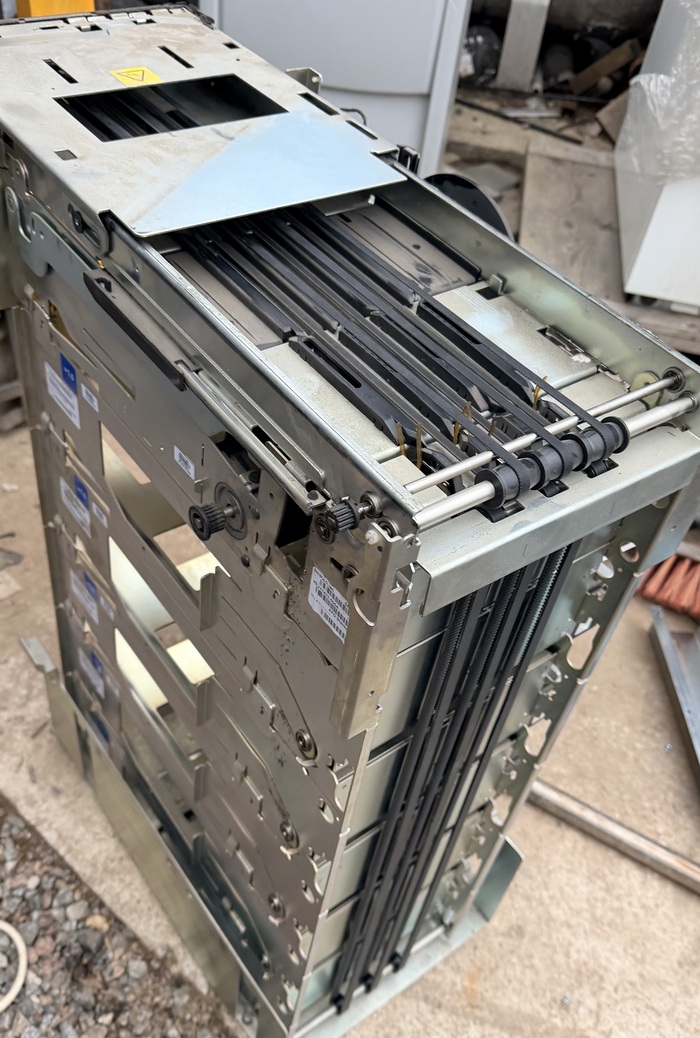

Деньги хранятся в кассетах. Механизм забирает банкноты по одной и проводит их через тракт подачи. Ролики перемещают купюры, датчики контролируют прохождение, а система проверяет, правильно ли идет выдача. Если подача получилась некорректной, например захватились сразу две банкноты, предусмотрен отдельный отсек для отбракованных купюр.
У диспенсера есть своя большая плата управления. На ней множество микросхем, силовых компонентов и разъемов. От нее идут подключения к двигателям и другим частям механизма. Рядом — дополнительные платы, шлейфы, датчики.
Собрано все очень надежно, функционально, интуитивно понятно и компактно.

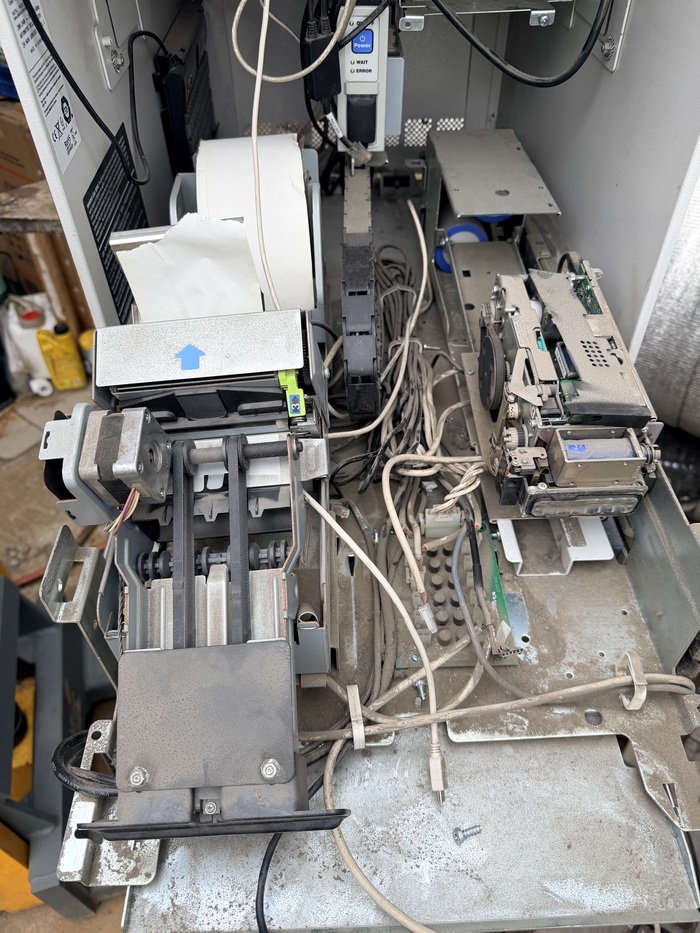

Отдельный красивый узел — чековый принтер. Рулон термобумаги, протяжка, печатающий механизм, резак и направляющие. Снаружи появляется маленький чек, а внутри ради этого стоит полноценное устройство со своей механикой и электроникой.

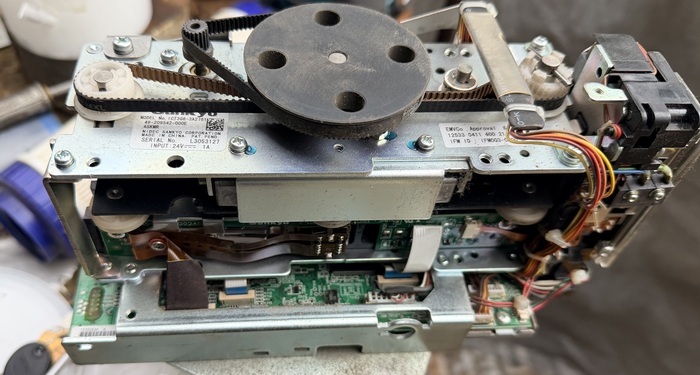

Картридер тоже оказался интереснее, чем кажется снаружи. Он сам затягивает карту, перемещает ее внутри, считывает данные и возвращает владельцу. У него свой транспортный механизм и двигатель.

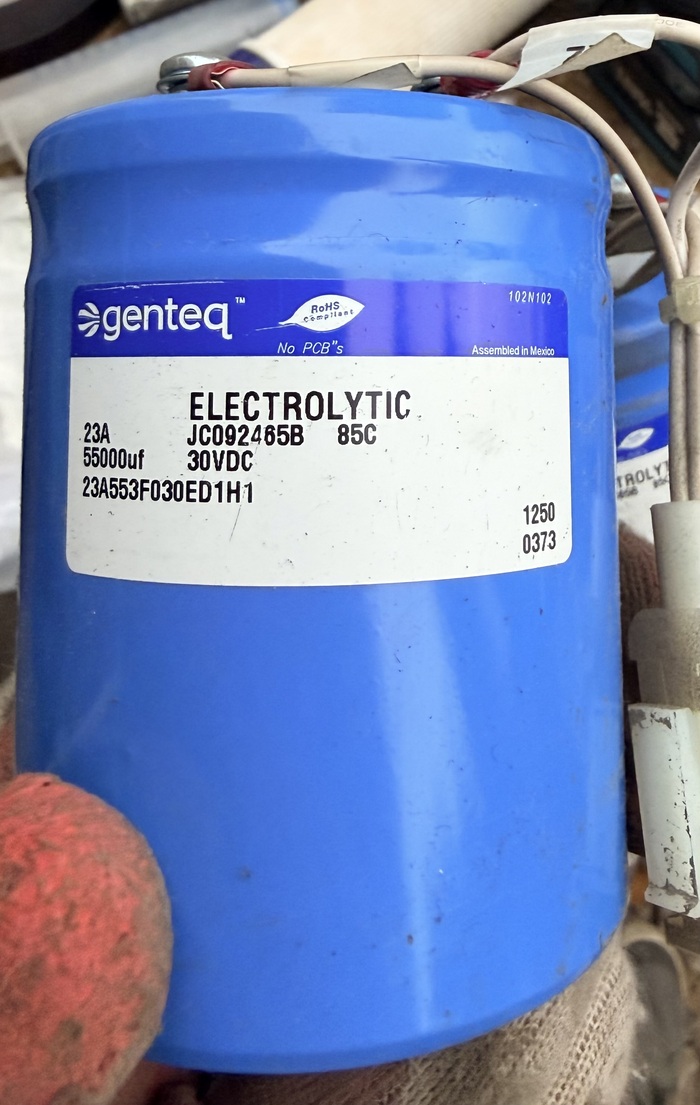

А вот находка, назначение которой я сначала вообще не понял: два огромных синих конденсатора Genteq. На одном указано 55 000 мкФ и 30 В. По размерам выглядят очень внушительно.
Оказалось, такая сборка нужна для аварийного возврата карты. Пока банкомат работает, конденсаторы накапливают энергию. Если электричество пропадет, этот запас позволяет механизму картридера вернуть карту клиенту.
Вот за такие решения и хочется отдельно похвалить разработчиков. Они предусмотрели даже ситуацию, когда человек стоит перед внезапно погасшим экраном, а его карта еще внутри.

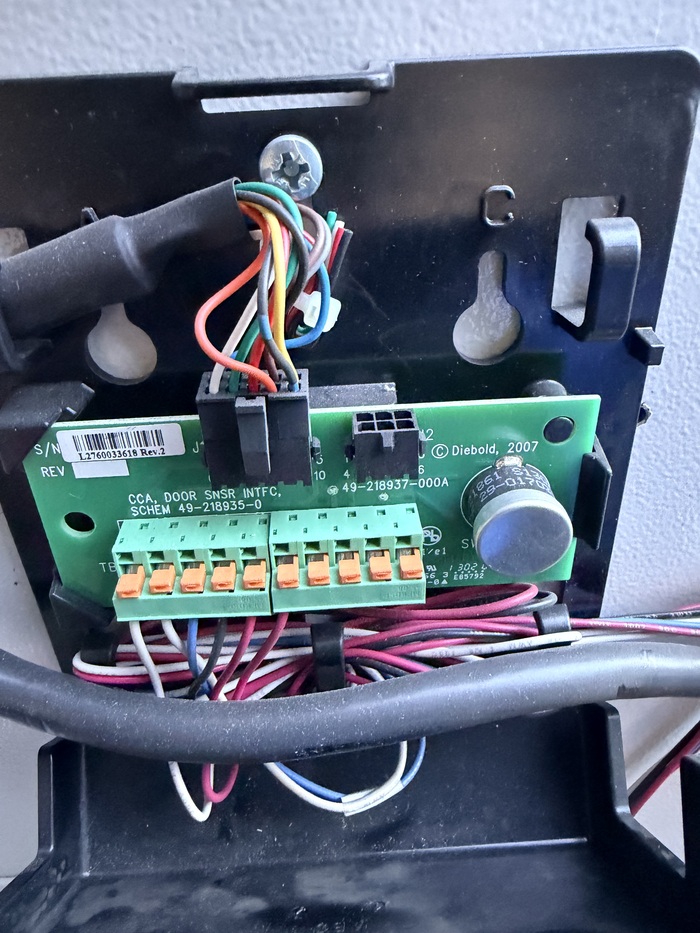

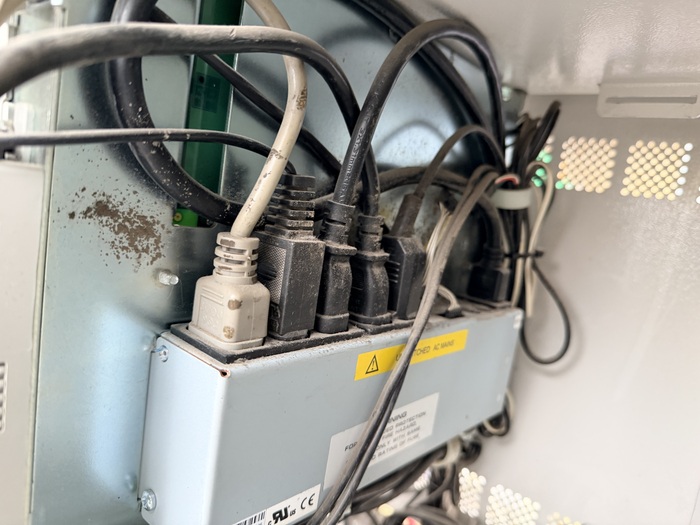

За питание остальных устройств отвечает целое хозяйство: блоки питания, распределитель с сетевыми разъемами, отдельная панель включения с индикаторами. Есть платы для подключения датчиков двери и защиты сигнальных цепей от помех и импульсов. У каждой такой небольшой платы своя задача.

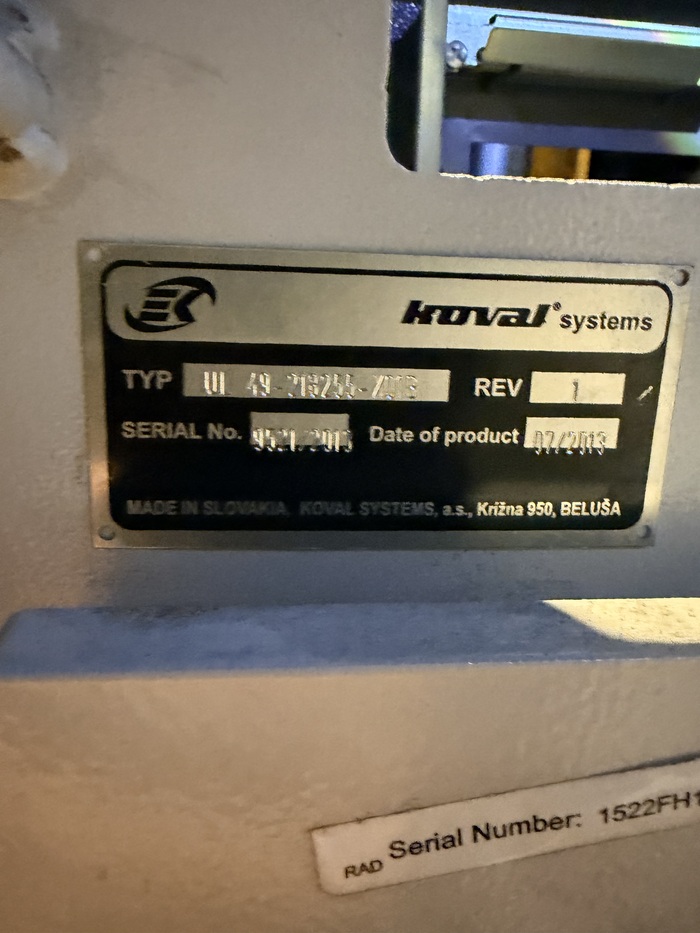

Нижняя часть банкомата — сейф. На табличке моего экземпляра указан производитель Koval Systems, Словакия. Здесь уже массивные металлические детали, тяжелая дверь, запирающий механизм. Денежная часть размещена в отдельном защищенном объеме. Замок сейфа кстати не открыть пока на компе не ввести код от нижней части банкомата, в замок встроен электронный блокиратор - получается: ключ, пароль на бизеле и электронный блокиратор.
Но сильнее всего меня зацепили вещи, которые при обычном использовании банкомата невозможно заметить.
Выдвижные узлы на направляющих. Металлические основания и кронштейны. Держатели кабелей. Разъемы, позволяющие разделять оборудование на отдельные блоки. Маркировка на платах, двигателях и жгутах. Подсказки на деталях, которые помогают понять устройство узла.

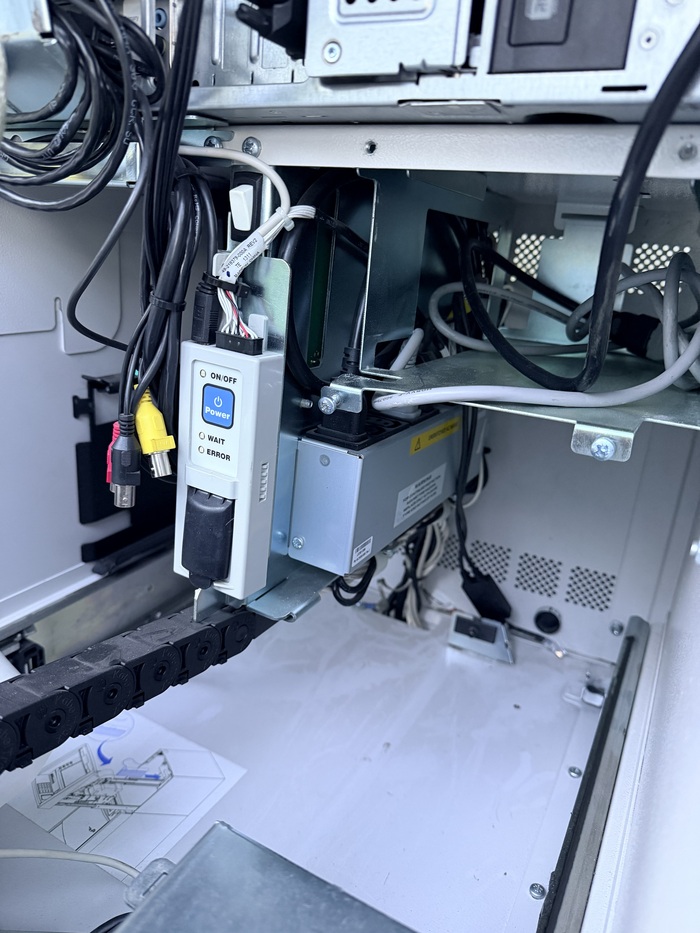

Особенно понравилась кабельная цепь — гибкая конструкция из пластиковых звеньев, внутри которой проходят провода к подвижной части. При выдвижении узла она аккуратно складывается и направляет кабели по заданной траектории. Провода постоянно двигаются вместе с оборудованием, и для них предусмотрен собственный механизм.
В таких мелочах хорошо видно, сколько внимания уделили обслуживанию. Банкомат нужно регулярно открывать, заправлять бумагой, чистить, проверять, менять отдельные детали. И конструкция учитывает эту повседневную работу.
Возраст у техники заметен: пыль, потемневший металл, местами следы коррозии. Но рассматривать ее все равно приятно. Даже отдельный кронштейн интересен своей формой: тут отгиб для жесткости, здесь отверстие под крепление, рядом место для фиксации кабеля. Даже специальный кронштейн для кабеля клавиатуры!
Я начинал разборку с простого любопытства: хотелось наконец увидеть, что находится внутри банкомата. А в итоге надолго увлекся его устройством. Очень люблю технику, в которой можно проследить назначение каждой детали и понять, почему она сделана именно так.
Если здесь есть люди, которым так же как и мне интересна эта тема или ещё какие-то подробности - пишите, спрашивайте.
