Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2

Долго думал какой вариант гидравлики выбрать.
После долгих раздумий я пришел к выводу, что буду брать и переделывать обычный бутылочный домкрат на 20тонн. Отказался от покупки китайского набора т.к. его цена от 15 тыс рублей и по отдывам не очень они долговечны.
От спец техники у нас комплект те же 12-15 тыс и получаем честных 12 тонн.
Остановился на домкрате. Во-первых, он уже есть. Во-вторых, его цена 2.5 тыс рублей, если что не так жалко.
Почему перевернуть? потому что решил я что хочу что бы домкрат был подвижен и мог смещаться в стороны. А сделать это без переворачивания домкрата проблематично.

В сети полно видео как это делается, я не стал видео толком снимать, сделал фотки, и так будет ясно и понятно.
Итак, для начала нужно разобрать его. У меня гайка на 75, поэтому я воспользовался 2мя ключами, трубный №4, но им было не очень удобно, поэтому взял второй как на фото, как называется не знаю

Сливаем масло. Внутри около 0.6л масла.
Когда гайка снята снимаем колбу и аккуратно вытаскиваем поршень. Выкручиваем гайку насоса.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом

Теперь очень коротко об устройстве. Колба является резервуаром масла. Когда мы качаем по зелёной стрелке масло попадает в камеру насоса и уже оттуда в цилиндр где поршень. По жёлтой стрелке масло возвращается из цилиндра когда мы отпускаем запорный штуцер.
Первое что нужно сделать это поставить пружинку над шариком. Я взял из обычной шариковой ручки. Нужно подобрать количество витков так что бы шарик не падал под своим весом, но насос мог сжать пружину.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом

Внутри цилиндра тоже 2 отверстия одно из которых с шариком.
Туда точно так же нужно поставить пружинку.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом

Второе, это в отверстие заборное нужно вставить трубку, когда мы перевернем домкрат, масло перетечет вниз, вверху будет воздух. Поэтому и нужна трубка.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом

Далее, что бы закрепить домкрат к упорной пластине я решил не городить из обрезков уголка, а тупо просверлил упор самого домкрата. 4 отверстия диаметром 8мм.
Размечаем пластину. Я взял толщиной 20мм. Размер 150*275*20
В пластине те же 4 отверстия и нарезаем резьбу М8. Болты берем М8*30.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом

В пластине те же 4 отверстия и нарезаем резьбу М8. Болты берем М8*30.
Далее необходимо закрепить пластину на раме пересса. Для этого с торцов пластины по 3 отверстия с резьбой М6, глубина 30мм.
Примеряемся.
Берем уголок 45*45 и размечаем отверстия

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом

Краткое видео как домкрат перемещается из стороны в сторону.
https://youtu.be/w1HI6__uiOM

в принципе основные работы окончены. Далее несколько мелких несущественных доработок и необходимо ещё все это покрасить .

Уже испытал и в деле. Недавно на авто менял шаровую, запрессовывал прессом.
без подвижной пластины под домкрат и не переделывая домкрат для работы вверх ногами было бы на много неудобнее.
результатом я доволен.
конструкция выделит, как мне кажется, 20т без каких либо проблем.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 2 Своими руками, Самоделки, Домкрат, Гидравлический пресс, Длиннопост, Рукоделие с процессом

Спасибо за внимание.

Показать полностью 22
95

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама

Всем привет.
Тема не новая, уже огромное количество разных конструкций изготовлено и описано, вряд ли о чем то новом расскажу, но тем не менее, покажу свой вариант.
Фото много, поэтому придется разделить на 2 части, рама и отдельно по переделке бутылочного домкрата для работы вверх ногами + подвижная упорная пластина под него.

Покупаем на металлоприемке
2 по 2 метра 16й "усиленный" швеллер, это который с более толстыми полками и "телом". Вместо 15кг в 1 метре весит 23кг. Тяжеленный я вам скажу.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом

4 метра 14й швеллер на верхние перемычки и "стол".
Ну и разметка, отрезаем в размер, чистим ржавчину, преобразователь. потом все хорошо отмываем.

Размеры:
Вертикальные стойки 1800мм, горизонтальные 750мм.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом

Далее разметка всех отверстий.
9 рядов по 29мм (потому что упорные штифты будут 28мм). Всего 36 отвертий
16 отверстий под М16 (конструкция-то разборная будет)
16 отверстий м12 ножки и нижние перемычки

Размечаем проверенным угольником, чертилкой, металлической линейкой.
Все как обычно, начертили линии по угольнику, отметили точками, накернили, центровка.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом

Далее нудные, тяжелые и довольно долгие 36 отверстий 29мм диаметром. Сверлил при помощи настольного сверлильного станочка на 450Вт и Китайской коронки.

Скажу сразу, выдержала на ура. Обороты 480об/мин.
Напоминаю, швеллер усиленный, полки более толстые. Коронка в общей сложности прогрызла около 38 САНТИМЕТРОВ стали.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом

Для разметки центра я немного испортил угольник просверлив в нем отверстие для чертилки

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом

Далее верхние перемычки. Для того что бы было точнее я их между собой прихватил сваркой, потом сверлил
Сверлил так же коронкой, но уже на 16, болты то М16.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом

По болтам.
Изначально я купил 8 болтов М16 класс 12.9, но с полной резьбой, я чувствовал что это не совсем правильно и потом нашел информацию что это действительно так.

Правильно делать так:
Нужен болт по ГОСТ 7817 (DIN609), отверстия в пластинах нужно сверлить совместно, зажав обе пластины вместе, отверстия разворачивать разверткой и болты ставить по посадке. Без выполнения этих условий делить нагрузку равномерно на 2 болта некорректно.

А т.к. я уже просверлил отверстия и сделал не совсем правильно, то пришлось думать как усилить конструкцию. Менять болты стало жалко ещё 1 тыс рублей.

Небольшое отступление, я изначально делал расчет на болты 8.8, по расчетам на 1 болт максимальная нагрузка 6 тонн, у меня же 8 болтов + нагрузка распределяется не только на болты, но еще и на силу трения и на нижние упорные штифты, поэтому 8 болтов М16 12.9 более чем достаточно для моих задач.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом

Но. .вспоминаем что болты у меня с полной резьбой, а это не правильно.
Что я делаю?
А делаю я вот что, я решил приварить над швеллером пластины 8мм толщиной.
Варил с разделкой кромок под 45 градусов. Полуавтоматом, хотя электродом 4й было бы возможно лучше, но решил попрактиковаться в сварке ПА. Швы далеко не все красивые получились, но провар нормальный.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом

Ну и сверлим эти пластины и тоже ставим болты, но уже с не полной резьбой. т.к. сверлили сразу 2 тела металла, то получилось без люфта болта.

Сварка + еще допольнительные 4 болта. Думаю надежность соединения повысилась.

Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом
Гидравлический пресс на 20т своими руками из швеллера и бутылочного домкрата. Часть 1. Рама Своими руками, Длиннопост, Гидравлический пресс, Самоделки, Рукоделие с процессом

Проводим испытания нагрузкой. К сожалению у меня нет манометра и я не знаю какое было давление, но давил хорошо не жалея домкрата. До срабатывания предохранительного клапана не додавил, "стол" я позаимствовал с первого пресса, а он из 10го швеллера и начал гнуться. А верхний 14 без деформаций.
Ну, а далее уже все проще. Собираем все в одну кучу и надёжно затягиваем болты. Ставим ножки

Покажу "рекламу" коронки
Если вдруг производитель будет смотреть это видео, вы мне должны за рекламу :-D

https://youtu.be/pexscWZac7c

На этом пока все.

По затратам на текущем этапе:
Швеллер 16С 1,84м 400руб
Швеллер 16С 2,00м 1100руб
Швеллер 14У 4,00м 1200руб
Болт М16 12,9 8шт 800руб
Коронка ф29 1шт 500руб
Коронка ф16 1шт 350руб
Уголок 45 3м 300руб
Болт М16 8,8 4шт 300руб
Гайка М16 4шт 60руб
Сверло 12,8 1шт 300руб
Сверло 16,0 1шт 375руб
Сверло 12,0 1шт 175руб
Преобразователь 1шт 150руб

Итого 6010 рублей.
Сращзу предвижу вопросы, не проще ли купить готовый. 20 тонн с гидроцилиндром будет около 23 тыс стоить заводской. Самый простой. Учитывая трудозататы и материал то на то и выйдет. Но в моем случае, мне так кажется, запас прочности будет выше чем у заводского. да чуть ниже точность исполнения. Тут не спорю. Но погрешность в моем случае в среднем до 1мм. Самая большая 2 мм, но это одно отверстие.
Кстати на первом 8мм погрешность. и это делалось на заводе на большом сверлильно-фрезерном станке…

Показать полностью 24
1

Ставьте wago говорили они, это надёжно))

Взято тут https://vm.tiktok.com/JL1Pnoq/

Да видно что это вряд ли оригинал wago и наверняка перегрузка по току (сечение кабеля, автомат защиты и нагрузки неизвестны), но тем не менее, да будет срач спор :-)

46

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно

Всем привет. Скажу сразу, я люблю выполнять работы по регламенту и нормальным инструментом. Поэтому часто усложняю себе жизнь поиском нужного инструмента. Но в то же время, мне это нравится, пусть это называется чем-то типа хобби и возможность отвлечься от рабочих, домашних забот и быта.

Наш ступичный подшипник выглядит вот так. Он роликовый, двухрядный.
С завода на авто ставится подшипники фирмы SKF, они очень прилично ходят. Левый я менял на пробеге 250 тыс.км и очень похоже что стоял еще заводской.

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты

В узких кругах механиков и пользователей данного авто эта тема уже обсуждалась не один раз, но все же, лично для себя я хотел бы поставить точку в этом вопросе.

Как извлечь саму ступицу с подшипником из кулака я показывал ранее в записи тут про замену тормозных дисков.
Замена тормозных дисков Ford Transit 2000-2014.

Вот уже снятая ступица

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты

В прошлый раз я менял подшипник и там использовалась болгарка. Пресса и нужного инструмента у меня не было. Ступица была повреждена, ну как и бывает в 99% тех кто делает это первый раз. да и кто уже не первый раз, тоже бывает такое. Так что, часто по надпилам на валу ступицы можно посчитать количество раз сколько менялся подшипник.
я знал что нужно пилить очень аккуратно и не глубоко, но все равно руки крюки не позволили этого сделать.

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты
Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты

После я решил, что больше я так не буду делать и болгарку в руки не возьму.
Сегодня я готов показать как можно снимать подшипник без болгарки и без повреждений.

Для начала нам необходимо снять наружную обойму. Я могу это делать двумя способами. Более сложный немного, но плюс у него, что усилие пресса идет ровно и без перекосов благодаря шлицам в ступице.
Ставим вот таким образом съемник Гарпунова, с обратной стороны ступицы старый ШРУС и давим. И все это дело в пресс.

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты
Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты

Второй способ немного проще, нужно 5 упоров и тот же пресс

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты

Когда обойма наружная снята, на валу остается половина внутеренней обоймы, вот ее и проблемно снять обычно.
И для ее безопасного снятия я обратился на завод, где мне изготовили вот такой замечательный съемник.
Подобрали металл (я в этом не разбираюсь особо), обработали на ЧПУ оборудовании, сделали закалку инструмента, а зачем не обошлось и без лазерной гравировки) В итоге получилась вот такая красота!

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты
Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты

Этапы производства))

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты
Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты
Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты

Устанавливаем съемник на обойму.

Через ступицу пропускаем упоры и упираем их в съемник

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты

Снова все это дело в пресс и легкими движениями одной руки снимаем обойму

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты
Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты

Результатом я очень доволен. Ступица целая, никаких усилий особо не прикладывалось.

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты

Когда-то я думал что мне поможет вот такой съемник, но я очень ошибался. Он не "погиб" в неравном бою, но от него толку совсем не было никакого.

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты

Вот такой новый инструмент теперь у меня поселился на полочке.


Обошёлся он мне + 5 упоров в 2500 рублей. Считаю более чем отличный ценник.


Что хотел бы сказать ещё. У нас в городе на сто нет зачастую спец инструмента на многие авто и многие операции выполняются кувалдой и болгаркой. Даже на профильных сто. Это не мой метод. Хотелось бы что бы станции тех обслуживания развивались и оснащали мастеров необходимыми съёмниками и приспособлениямя.

Дилеров и их станций у нас нет. Ехать за 200 км к дилеру у меня нет никакого желания . Да и по отзывам друзей и знакомых им тоже проще болгаркой.

P.S. способ со сваркой знаю. Но полуавтомат сварочный аппарат я приобрёл совсем недавно. Ещё не пробовал его в таком деле

Ford Transit 2000-2014. Замена ступичного подшипника без повреждения ступицы. Делаем это правильно Ford Transit, Фотография, Своими руками, Видео, Длиннопост, Инструменты
Показать полностью 17 1
24

Вопрос по кабелю. А не ШВВП ли это случайно??

Всем привет. Лежал я тут смотрел истории друзей в инстаграм и вылезла мне вот такая интересная реклама по монтажу электропроводки.
Тема для меня интересная, ремонт дома делаю, изучаю обучаюсь.
И заинтересовал вот такой вопрос, а не ШВВП ли на данных снимках мы наблюдаем?
есть ли ввг-нг ls и ему подобные кабели, которые предназначены для стационарной провдки, гибкие многожильные и имеют белую изоляцию?
Или люди использовали не тот кабель ещё и сняли с ним фото для рекламы?

Номер телефона замазал на всякий случай.

Вопрос по кабелю. А не ШВВП ли это случайно?? Электрика, Кабель, Электрик, Длиннопост, Электропроводка, Вопрос
Вопрос по кабелю. А не ШВВП ли это случайно?? Электрика, Кабель, Электрик, Длиннопост, Электропроводка, Вопрос
Вопрос по кабелю. А не ШВВП ли это случайно?? Электрика, Кабель, Электрик, Длиннопост, Электропроводка, Вопрос
Вопрос по кабелю. А не ШВВП ли это случайно?? Электрика, Кабель, Электрик, Длиннопост, Электропроводка, Вопрос
Вопрос по кабелю. А не ШВВП ли это случайно?? Электрика, Кабель, Электрик, Длиннопост, Электропроводка, Вопрос
Вопрос по кабелю. А не ШВВП ли это случайно?? Электрика, Кабель, Электрик, Длиннопост, Электропроводка, Вопрос
Вопрос по кабелю. А не ШВВП ли это случайно?? Электрика, Кабель, Электрик, Длиннопост, Электропроводка, Вопрос
Вопрос по кабелю. А не ШВВП ли это случайно?? Электрика, Кабель, Электрик, Длиннопост, Электропроводка, Вопрос
Вопрос по кабелю. А не ШВВП ли это случайно?? Электрика, Кабель, Электрик, Длиннопост, Электропроводка, Вопрос
Показать полностью 9
33

Ford Transit 2.2 TDCI 2007. Замена блока BCMii и активация системы HLA (Система помощи при трогании на склоне)

Всем привет, ранее вот тут я писал Установка ESP/НВА/ARM/MSR/HLA на Ford Transit 2.2 2006-2012 про замену блока АБС для того что бы авто появилась систем ESP/НВА/ARM/MSR/HLA (Подробно о всех этих системах описано в том посте, я думаю не стоит повторяться). Но... после установки и активации всех функций у меня не работала система помощи при трогании на склоне.


HLA Система помощи при трогании на склоне помогает водителю начинать движение на подъеме, препятствуя непреднамеренному скатыванию автомобиля назад или вперед. Система интегрирована в систему стабилизации курсовой устойчивости и использует для своей работы рабочую тормозную систему.


Путем изучения литературы и ford etis было выяснено, что данная система начала устанавливаться на автомобили с 2008 года выпуска, мой же 2007.

Блок абс я уже заменил, установлен с авто 2010 года. Панель приборов тоже заменена и имеет соответствующие индикаторы.


Значит остался только блок управления кузовом, он же BCMii (еще иногда называют блоком комфорта).


На первом фото новый, с автомобиля после 2010 года выпуска.

На втором фото слева мой, справа новый.

Ford Transit 2.2 TDCI 2007. Замена блока BCMii и активация системы HLA (Система помощи при трогании на склоне) Ford Transit, Hla, ELM327, Своими руками, Видео, Длиннопост
Ford Transit 2.2 TDCI 2007. Замена блока BCMii и активация системы HLA (Система помощи при трогании на склоне) Ford Transit, Hla, ELM327, Своими руками, Видео, Длиннопост

Меняется блок легко, необходимо снять перчаточный ящик, вот за ним и еще одним блоком предохранителей установлено то что нам надо. снимается легко - отсоединить все разъемы, поднять блок чуть вверх и вывести на себя блок, предварительно отщелкнув зажим. Все делается голыми руками, без инструмента.

Ford Transit 2.2 TDCI 2007. Замена блока BCMii и активация системы HLA (Система помощи при трогании на склоне) Ford Transit, Hla, ELM327, Своими руками, Видео, Длиннопост

Когда все установлено физически необходимо прописать 2 ключа в этот блок. Делается это при помощи ELM327 + forscan

После делается инициализация блока кузова (то же меню где и прописываем ключи).


Ну и последнее, активировать функцию в самом блоке (можно тем же forscan + elm327), а можно вот так


Для ручной деактивации или активации необходимо выполнить следующие действия:

1. Включите зажигание.

2. Выжмите и удерживайте 8 секунд педали сцепления, тормоза и акселератора.

3. Контрольная лампа HLA будет мигать 3 секунды.

4. Отпустите педали, когда контрольная лампа будет мигать. Удерживание педалей в течение более длительного периода (до 24 с) может привести к сбросу напоминания об обслуживании.


Ну и чуть более подробное описание

Ford Transit 2.2 TDCI 2007. Замена блока BCMii и активация системы HLA (Система помощи при трогании на склоне) Ford Transit, Hla, ELM327, Своими руками, Видео, Длиннопост
Ford Transit 2.2 TDCI 2007. Замена блока BCMii и активация системы HLA (Система помощи при трогании на склоне) Ford Transit, Hla, ELM327, Своими руками, Видео, Длиннопост

Контрольная лампа системы помощи при трогании на склоне загорается при активации системы во время движения. После включения зажигания контрольная лампа загорается на три секунды, если система активирована. В случае неисправности система отключается и контрольная лампа не загорается во время движения.


Назначение

Система помощи при трогании на склоне активируется, если

- работает двигатель,

- нажимается педаль тормоза,

- автомобиль остается неподвижным в течение не менее 1 секунды,

- нажимается педаль сцепления,

- стояночный тормоз НЕ включен,

- Автомобиль расположен на подъеме с уклоном не менее 3 градусов, или

автомобиль расположен на спуске с уклоном не менее 3 градусов и включена передача заднего хода,

- функция не была деактивирована,

- двери пассажира и багажного отделения закрыты,

- никакие сведения о неисправностях, относящиеся к этой функции, не сохранены в системе.


Тормозное давление, генерируемое при нажатии педали тормоза, "блокируется" на колесных тормозах посредством стопорных клапанов системы стабилизации курсовой устойчивости. Насос высокого давления не активируется.


Когда крутящий момент двигателя становится достаточным, чтобы тронуться в гору, тормозное давление сразу же сбрасывается и контрольная лампа HLA гаснет.


Если водитель убирает ногу с педали тормоза и не предпринимает попытку тронуться с места, тормозное давление медленно сбрасывается по прошествии 2 секунд и индикатор HLA гаснет.


Если водитель предпринимает попытку тронуться с места (например, нажав педаль акселератора), время удержания продлевается.


Напряжение, возникающее в шасси в результате медленного сброса давления, также сигнализирует об отпускании тормозов.


Активированная система помощи при трогании на склоне автоматически отключается (включенные тормоза отпускаются), когда:


- отпускается педаль сцепления или,

- автомобиль не сдвигается с места в течение приблизительно 2 секунд или,

- двигатель выключается или глохнет,

- открывается любая из дверей (включая двери багажного отделения),

- включается стояночный тормоз,

- выбирается передача заднего хода, когда автомобиль направлен вверх,

- отменяется выбор передачи заднего хода, когда автомобиль направлен вниз.


Датчик наклона

Для определения наклона дороги необходим дополнительный датчик наклона, который устанавливается в корпусе датчика рыскания / поперечного ускорения системы стабилизации курсовой устойчивости.


Работа датчика наклона соответствует работе датчика (поперечного) ускорения, так как сила, воздействующая на автомобиль, стоящий на уклоне, действует также, как сила ускорения.


В общем-то система не сказать что прям вот обязательная и без нее никак нельзя, просто если ее возможно активировать с небольшими вложениями, а почему бы и нет?

Автомобиль - это хобби. Изучаю, что-то добавляю, убираю, мне это нравится. Да и нет у нас нормальных специалистов в городе. Поэтому все работы по авто сам. Ну за исключением того что нельзя сделать без специального дорогого оборудования - кондиционер, развал схождения (например).


Всем спасибо за внимание. Возможно кому-то эта информация покажется полезной, возможно нет.


На очереди штатные зеркала с подогревом. Лобовое стекло и заднее стекло имеют обогрев с завода, а вот зеркалами почему-то обделили.

Показать полностью 5 1
174

Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E

Всем привет.

Прикупил я тут себе еще одну Webasto, внешний вид так себе, но ничего, то не страшно (забегая вперед скажу, разобрал, все исполнительные механизмы в идеальном состоянии).

Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост

Будем приводить в порядок. Разобрал для проведения дефектовки.

Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост
Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост

Подключаем компьютер и проверяем, все отлично. Все рабочее.

Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост

Немного видео

При проведении осмотра выявлено:


- замена прокладки под горелкой, продаются отдельно, ценник не такой уж высокий. У кого есть дома паронит толщиной 1мм, можно вырезать самому. Я уже вырезал прокладку ранее, она стоит на машине в текущий момент и уже прошло 2 зимних сезона с тех пор. А на эту купил готовую. Разницы особо нет.

Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост

- замена резиновой прокладки под нагнетатель воздуха, она стала дубовая и с трещинами. Продается в наборе с прокладкой под нагнетатель.

Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост

- замена резиновой прокладки под мозгами котла (тут уже хуже, отдельно не продается). Причина замены - очень сильное увеличение в размерах. Видимо на нее попадала охлаждающая жидкость или масло.

- замена резиновой прокладки под крышкой мозгов. Тоже самое что и выше.


Вот отлично видна разница в размерах между нормальной и не очень

Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост
Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост
Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост

Эти две прокладки новые я вообще нигде не нашел, изготовить самостоятельно очень проблемно, то я решил просто найти БУ у тех кто занимается ремонтом.

Объяснил, рассказал все, попросил выбрать нормальные и отправить мне. Но, когда я получил посылку, две были нормальные, а третья, которая под крышку мозгов - тоже увеличенная в размерах. На мои вопросы почему так и что за дела мне просто предложили помазать прокладку силиконом и отверточкой поправить ее (насильно запихнуть на место)...

На этом диалог со мной продолжать не захотели.

Значит нужно решать эту проблему своими силами.

Берем очищенный бензин - нефрас Калоша(Галоша) кто как называет.

Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост

Наливаем в емкость и опускаем туда прокладку на 10-15-20 минут. я держал 15 минут.

Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост

Сразу становится заметно что цвет бензина меняется с прозрачного на желтоватый.

Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост

Через это время достаем и просто просушиваем на воздухе прокладку в течении 2-3 дней. не пугаться, сначала прокладка после того как ее извлекли из бензина становится еще больше чем была до погружения, это нормально.

Но, через 3 дня все отлично. Восстанавливаются заводские размеры по мере испарения бензина.

Восстановление размеров резиновых прокладок Webasto Thermo Top C/Z/E Webasto, Своими руками, Авто, Вебасто, Видео, Длиннопост

Вот такой простой способ. Но делать это необходимо в хорошо проветриваемом помещении.

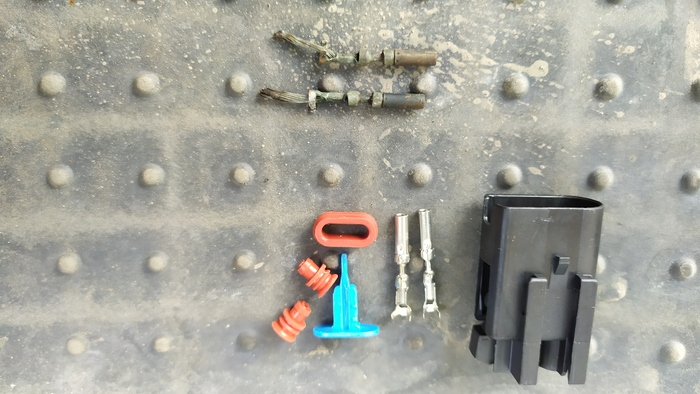

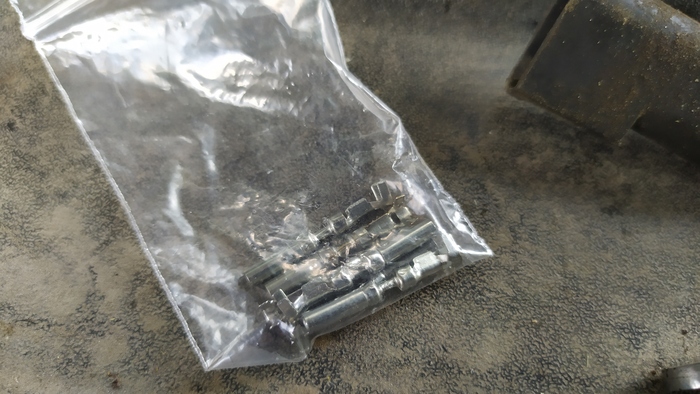

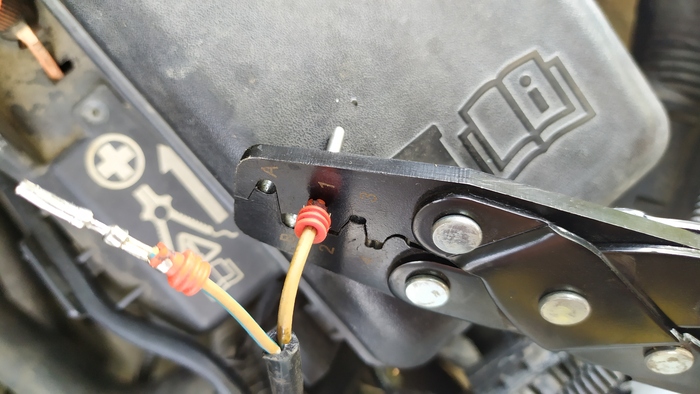

Далее на очереди подбор пинов в разъемы, ибо проводки нет толком, только фишки с огрызками проводов.

Показать полностью 12 1
103

Подключение СИП 16мм2 к модульному автомату.

Всем привет. Ранее я создавал пост по данной теме

Вопрос по подводу электричества к частному дому.


Коротко, частный сектор, требуется заменить вводной провод от столба к узлу учета. Организация требует цельный не разрывный провод СИП 2*16 (самопрокалывающие зажимы и все такое нельзя) до счетчика. Стал вопрос как правильно и безопасно подключить СИП к модульному автоматическому выключателю, т.к. алюминий текуч и его нужно периодически подтягивать, т.к. контакт ослабевает со временем.

И может быть примерно вот такое.

Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост

Спасибо всем кто принимал участие в обсуждении и давал советы.


В общем теперь могу я немного поделиться с вами теми вариантами что накопал.


1. Подключение СИП прям в зажим автомата. Многие так делают, у многих не возникает проблем с этим. У АВВ, SEZ прижимные пластины U и V образного профиля, которые не дают жилам расходиться в стороны.

Плюсы: просто, не требует никаких затрат.

Минусы: необходимо протягивать винт, риск того что может быть как на картинке выше.


2. Переход с СИП алюминий на медь прям в ЩРУ при помощи медно-алюминиевой специальной гильзы GTL. Они существуют разных размеров. Под мои задачи 16/10 нужна.

Номер для заказа:

КВТ 50553 16/10

IEK UGTL10-016-06

TDM SQ0529-0001



Гильзы медно-алюминиевые ГМА предназначены для соединения медного проводника с алюминиевым. Разная проводимость меди и алюминия обуславливает необходимость сращивания двух жил разных геометрических размеров. Гильзы ГМА позволяют удовлетворить именно эту потребность. Гильзы ГМА со стороны алюминия снабжены колпачком, который защищает внутреннюю часть гильзы от образования оксидной пленки, негативно влияющей на проводимость места соединения гильзы и кабеля

Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост

Плюсы: нет необходимости зажимать текучий алюминий в клеммах автоматов, медь хоть и нужно протягивать периодически, но она не на столько "текуча" как алюминий и ее можно зажать довольно хорошо сразу. Можно использовать медную как моно жилу, так и многожильный провод и оконцевать его НШВИ наконечником.

Минусы: нужны пресс клещи ручные (а лучше гидравлика) что бы обжать гильзу, нужна специальная кварце-вазелиновая паста для смазки алюминиевого провода и гильзы. Нужно заизолировать гильзу так, что бы изоляция обеспечивала надежную герметичность и защиту от КЗ на данном участке.

Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост

3. Специальная вводная клемма. На фото производства ТDM, но есть и у других производителей.  Состоит из латунной части с винтом, медного штыревого накоечника и изолятора. От 4 до 25мм2 позволяет зажимать проводники. Такие я использую больше для подключения гребенок на автоматах. Но производитель допускает и зажатие алюминия сюда.

Плюсы: позволяет алюминий зажать сильнее (до 8 нм, против 2 нм на автомате) чем в клеммах автомата. Удобна для подключения гребенок.

Минусы: та же текучесть алюминия под винтом. Подвод провода сбоку, что не очень удобно с жестким СИП проводом.

Такие есть у многих производителей, просто в городе я нашел только такие

Код для заказа

TDM SQ0818-0001

Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост

4. Специальная вводная клемма другого вида. Позволяет зажимать проводники от 16 до 50мм2. Усилие затяжки 10нм. У других производителей тоже есть подобные, есть с 2мя винтами.

Плюсы и минусы все те же, что и у предыдущей. С гребенкой использовать проблематично.

Код для заказа

TDM SQ0818-0003

Hager KF81A

Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост

5. Алюминиевый штифтовой наконечник. Признаться честно, его я искал очень долго и еле еле нашел/заказал.

Из плюсов: создает достаточно надежный контакт, большая площадь прилегания/соприкосновения с клеммами автомата. Стоит очень дешево.

Минусы: нужен пресс, нужна кварцевазелиновая паста, тяжело найти, необходима изоляция.

Код для заказа

TDM SQ0584-0001

EKF NSHAL-16-14

Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост

Штифтовой наконечник искал очень долго, под заказа многие отказывались привозить, поэтому я искал альтернативные варианты.


Сначала купил медно-алюминиевые гильзы и хотел использовать их. Потом нашел в сети как из такой гильзы методом сплющивания и подтачивания контактов делали штыревой наконечник. Рассматривал такой вариант.

Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост

Потом попались винтовые зажимы, решил пощупать/посмотреть их поближе. Тоже купил. В общем собрался вот такой наборчик.

Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост

Так же заказал гидравлические пресс клещи КВТ за 3900 рублей. Пусть будут, в хозяйстве пригодятся.

Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост

Паста для алюминия: купил Wago AluPlus. Шприц 20мл. Код для заказа 134816.

Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост

Ну и может кому интересно, требования организации по подключению щита учета.

И да, вводной автомат в частном секторе разрешается 16А....

Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост
Подключение СИП 16мм2 к модульному автомату. Электромонтаж, Электричество, Электрик, Длиннопост

Всем спасибо за внимание, возможно кому-то данный пост пригодится.

Показать полностью 22
Отличная работа, все прочитано!
