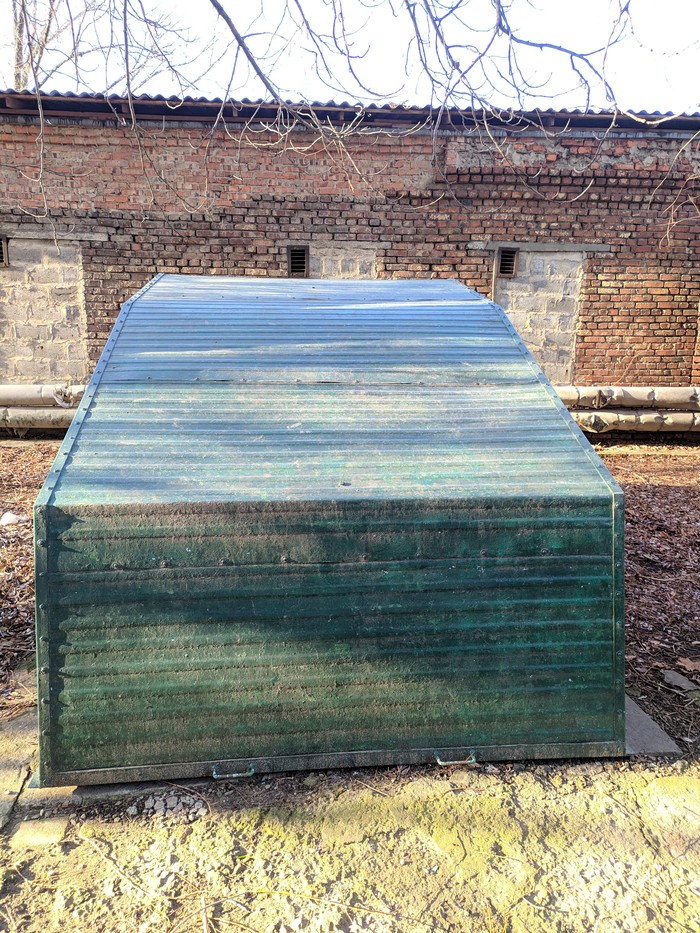

Зато гараж рядом с домом :-)
Когда то видел такие на фото, но не думал что у меня в городе я на такое наткнусь))
Когда то видел такие на фото, но не думал что у меня в городе я на такое наткнусь))
Вчера поднимался к товарищу и увидел такое в подъезде... Видимо, это новый вид плавких вставок )))
Всем привет.
Прикупил я тут себе еще одну Webasto, внешний вид так себе, но ничего, то не страшно (забегая вперед скажу, разобрал, все исполнительные механизмы в идеальном состоянии).
Будем приводить в порядок. Разобрал для проведения дефектовки.
Подключаем компьютер и проверяем, все отлично. Все рабочее.
Немного видео
При проведении осмотра выявлено:
- замена прокладки под горелкой, продаются отдельно, ценник не такой уж высокий. У кого есть дома паронит толщиной 1мм, можно вырезать самому. Я уже вырезал прокладку ранее, она стоит на машине в текущий момент и уже прошло 2 зимних сезона с тех пор. А на эту купил готовую. Разницы особо нет.
- замена резиновой прокладки под нагнетатель воздуха, она стала дубовая и с трещинами. Продается в наборе с прокладкой под нагнетатель.
- замена резиновой прокладки под мозгами котла (тут уже хуже, отдельно не продается). Причина замены - очень сильное увеличение в размерах. Видимо на нее попадала охлаждающая жидкость или масло.
- замена резиновой прокладки под крышкой мозгов. Тоже самое что и выше.
Вот отлично видна разница в размерах между нормальной и не очень
Эти две прокладки новые я вообще нигде не нашел, изготовить самостоятельно очень проблемно, то я решил просто найти БУ у тех кто занимается ремонтом.
Объяснил, рассказал все, попросил выбрать нормальные и отправить мне. Но, когда я получил посылку, две были нормальные, а третья, которая под крышку мозгов - тоже увеличенная в размерах. На мои вопросы почему так и что за дела мне просто предложили помазать прокладку силиконом и отверточкой поправить ее (насильно запихнуть на место)...
На этом диалог со мной продолжать не захотели.
Значит нужно решать эту проблему своими силами.
Берем очищенный бензин - нефрас Калоша(Галоша) кто как называет.
Наливаем в емкость и опускаем туда прокладку на 10-15-20 минут. я держал 15 минут.
Сразу становится заметно что цвет бензина меняется с прозрачного на желтоватый.
Через это время достаем и просто просушиваем на воздухе прокладку в течении 2-3 дней. не пугаться, сначала прокладка после того как ее извлекли из бензина становится еще больше чем была до погружения, это нормально.
Но, через 3 дня все отлично. Восстанавливаются заводские размеры по мере испарения бензина.
Вот такой простой способ. Но делать это необходимо в хорошо проветриваемом помещении.
Далее на очереди подбор пинов в разъемы, ибо проводки нет толком, только фишки с огрызками проводов.
Всем привет. Ранее я создавал пост по данной теме
Вопрос по подводу электричества к частному дому.
Коротко, частный сектор, требуется заменить вводной провод от столба к узлу учета. Организация требует цельный не разрывный провод СИП 2*16 (самопрокалывающие зажимы и все такое нельзя) до счетчика. Стал вопрос как правильно и безопасно подключить СИП к модульному автоматическому выключателю, т.к. алюминий текуч и его нужно периодически подтягивать, т.к. контакт ослабевает со временем.
И может быть примерно вот такое.
Спасибо всем кто принимал участие в обсуждении и давал советы.
В общем теперь могу я немного поделиться с вами теми вариантами что накопал.
1. Подключение СИП прям в зажим автомата. Многие так делают, у многих не возникает проблем с этим. У АВВ, SEZ прижимные пластины U и V образного профиля, которые не дают жилам расходиться в стороны.
Плюсы: просто, не требует никаких затрат.
Минусы: необходимо протягивать винт, риск того что может быть как на картинке выше.
2. Переход с СИП алюминий на медь прям в ЩРУ при помощи медно-алюминиевой специальной гильзы GTL. Они существуют разных размеров. Под мои задачи 16/10 нужна.
Номер для заказа:
КВТ 50553 16/10
IEK UGTL10-016-06
TDM SQ0529-0001
Гильзы медно-алюминиевые ГМА предназначены для соединения медного проводника с алюминиевым. Разная проводимость меди и алюминия обуславливает необходимость сращивания двух жил разных геометрических размеров. Гильзы ГМА позволяют удовлетворить именно эту потребность. Гильзы ГМА со стороны алюминия снабжены колпачком, который защищает внутреннюю часть гильзы от образования оксидной пленки, негативно влияющей на проводимость места соединения гильзы и кабеля
Плюсы: нет необходимости зажимать текучий алюминий в клеммах автоматов, медь хоть и нужно протягивать периодически, но она не на столько "текуча" как алюминий и ее можно зажать довольно хорошо сразу. Можно использовать медную как моно жилу, так и многожильный провод и оконцевать его НШВИ наконечником.
Минусы: нужны пресс клещи ручные (а лучше гидравлика) что бы обжать гильзу, нужна специальная кварце-вазелиновая паста для смазки алюминиевого провода и гильзы. Нужно заизолировать гильзу так, что бы изоляция обеспечивала надежную герметичность и защиту от КЗ на данном участке.
3. Специальная вводная клемма. На фото производства ТDM, но есть и у других производителей. Состоит из латунной части с винтом, медного штыревого накоечника и изолятора. От 4 до 25мм2 позволяет зажимать проводники. Такие я использую больше для подключения гребенок на автоматах. Но производитель допускает и зажатие алюминия сюда.
Плюсы: позволяет алюминий зажать сильнее (до 8 нм, против 2 нм на автомате) чем в клеммах автомата. Удобна для подключения гребенок.
Минусы: та же текучесть алюминия под винтом. Подвод провода сбоку, что не очень удобно с жестким СИП проводом.
Такие есть у многих производителей, просто в городе я нашел только такие
Код для заказа
TDM SQ0818-0001
4. Специальная вводная клемма другого вида. Позволяет зажимать проводники от 16 до 50мм2. Усилие затяжки 10нм. У других производителей тоже есть подобные, есть с 2мя винтами.
Плюсы и минусы все те же, что и у предыдущей. С гребенкой использовать проблематично.
Код для заказа
TDM SQ0818-0003
Hager KF81A
5. Алюминиевый штифтовой наконечник. Признаться честно, его я искал очень долго и еле еле нашел/заказал.
Из плюсов: создает достаточно надежный контакт, большая площадь прилегания/соприкосновения с клеммами автомата. Стоит очень дешево.
Минусы: нужен пресс, нужна кварцевазелиновая паста, тяжело найти, необходима изоляция.
Код для заказа
TDM SQ0584-0001
EKF NSHAL-16-14
Штифтовой наконечник искал очень долго, под заказа многие отказывались привозить, поэтому я искал альтернативные варианты.
Сначала купил медно-алюминиевые гильзы и хотел использовать их. Потом нашел в сети как из такой гильзы методом сплющивания и подтачивания контактов делали штыревой наконечник. Рассматривал такой вариант.
Потом попались винтовые зажимы, решил пощупать/посмотреть их поближе. Тоже купил. В общем собрался вот такой наборчик.
Так же заказал гидравлические пресс клещи КВТ за 3900 рублей. Пусть будут, в хозяйстве пригодятся.
Паста для алюминия: купил Wago AluPlus. Шприц 20мл. Код для заказа 134816.
Ну и может кому интересно, требования организации по подключению щита учета.
И да, вводной автомат в частном секторе разрешается 16А....
Всем спасибо за внимание, возможно кому-то данный пост пригодится.
Вот такое чудо на днях увидел... Фото мое, подъезд и авто не мое .
Если можно было бы физически, ещё бы и в подъезд, наверное, заехал.
позвонил в ГИБДД, сказали чего нам заняться больше не чем что ли.
Всем привет.
Сегодня хотелось бы спросить о такой вещи как селективность.
Как добиться селективности, если вводной автомат 16А, в то же время, на группы розеток тоже 16А автоматы?
При этом, это частный сектор, имеется 3 строения (дом, гараж, кухня).
Основной щит в доме, от него идет (с запасом на будущее) 2*6,0мм2 на кухню и в гараж провода, на кухне свой не большой щиток, в гараже свой.
Как при таком раскладе добиться селективности, что бы если то же КЗ произошло в гараже, не выбивал общий автомат, а выбивал тот что стоит непосредственно в гараже?
Про реле напряжения, узо и тому подобное сейчас речи не идет.
Примерно это выглядит вот так
Строения располагаются на некотором удалении друг от друга и тянуть все линии из основного щита накладно.
Возможно мне удастся поставить на ввод 25А. Но все равно, судя по таблицам селективности, что я смотрел, этого маловато. А 32А мне никто не даст поставить точно. По крайней мере сейчас.
Спасибо.
