Сделал LED RGB Светильник для аквариума (и не только).

Появилось у меня желание со временем завести небольшой аквариум, литров так на 50. А так как в детстве аквас у меня был, и понимая что кроме самого аквариума основным компонентом так-же является хороший светильник, начал смотреть на али что предлагают там. Выяснилось, что светильники довольно дороги. И проанализировав цены и возможности аква-светильников пришел к выводу, что мне хотелось бы иметь светильник как с белыми так и с ргб диодами и с возможностью комбинировать разные варианты освещения, а не просто "включил светит, выключил не светит". А на такие "игрушки" цена там, по моим меркам, просто очень большая и мне стало интересно сделать led-rgb светильник самому.

Итак, с чего же мне начать- подумал я и вспомнил, что есть у меня алюминиевая гардина. Ее отрезок я решил взять за основу как в качестве теплоотвода, так и "рамы"- на которую крепятся все основные элементы. На первом фото помимо отрезка гардины виден алюминиевый радиатор, его выписывал из китая не найдя подобного в продаже у себя в городе. Оба эти элементы соединил через термопасту, так как на фото.

Сделал LED RGB Светильник для аквариума (и не только). Свет в аквариум, Самоделки, Светильник, Длиннопост

Еще на первом фото видны дырки под крепления самих светодиодов, но сверлил я их уже только тогда, когда получил их самих- а это не мало времени прошло, где-то с месяц или больше.

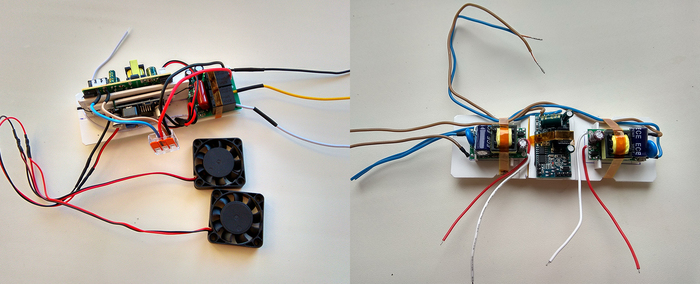

И так, одновременно с обдумыванием идеи светильника я определился с нужными компонентами которые нужно заказать из китая и постепенно стал их заказывать- сначала все самое первоочередное, кронштейн в последнюю очередь. И так вот, что мной было заказано из электро-начинки: светодиоды белые на 10W и драйвера к ним, взял с запасом по 4шт., 1 rgb светодиод 10W, rgb контроллер от прожектора- для него (идет с пультом, в котором много возможностей по управлению rgb диодом), переключатель на 2 канала (обычно используется для люстр, так же идет с пультом) с помощью его можно будет включать и выключать белые диоды в любых вариациях, также на 1 из каналов "повешены" вентиляторы- собственно их то-же покупал там. Покупал импульсный БП на 12в 1.5А для питания вентиляторов и выхода на 12в из светильника для питания например компрессора, помпы или еще мало-ли чего из аква-хозяйства. Напряжение на вентиляторах, чтоб излишне не шумели, регулируется с помощью понижающего модуля, который так-же был добавлен в корзину. Здесь на фото все эл. компоненты (кроме понижающего преобразователя, хотя где на фото правее уже 2 модуля в сборе он есть) А так же все эти компоненты собраны в 2 модуля- левый и правый, зачем так сделано, далее станет ясно.

Сделал LED RGB Светильник для аквариума (и не только). Свет в аквариум, Самоделки, Светильник, Длиннопост
Сделал LED RGB Светильник для аквариума (и не только). Свет в аквариум, Самоделки, Светильник, Длиннопост

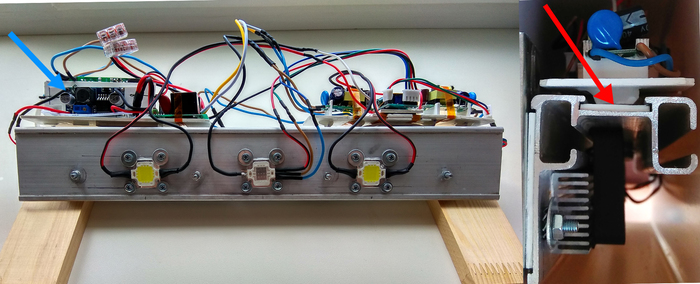

Далее все собираем на "раму". Благодаря тому, что модулей два, посередине "рамы" остается достаточно места, что-бы соорудить крепление, что я и сделал. Затем, на этих же фото видно, помещаем всю конструкцию в будущий корпус для примерки и уточнения отверстий для крепежа по верхней части, снизу предварительно уже я зафикситовал раму к корпусу- на данном этапе это отрезок воздуховода 6х12см с высверленной, "сзади по курсу" рамы, дыркой код крепежную гайку.

И да, красной стрелкой показано место и как крепятся эти 2 модуля к раме- это можно сказать салазочная конструкция, я их больше даже ничем не доукреплял держатся хорошо, они висят на раме за счет паза, а держит их полоска того же пластика вдетая в паз в алюминиевой рамы. Синей стрелкой показан понижающий модуль.

Сделал LED RGB Светильник для аквариума (и не только). Свет в аквариум, Самоделки, Светильник, Длиннопост
Сделал LED RGB Светильник для аквариума (и не только). Свет в аквариум, Самоделки, Светильник, Длиннопост

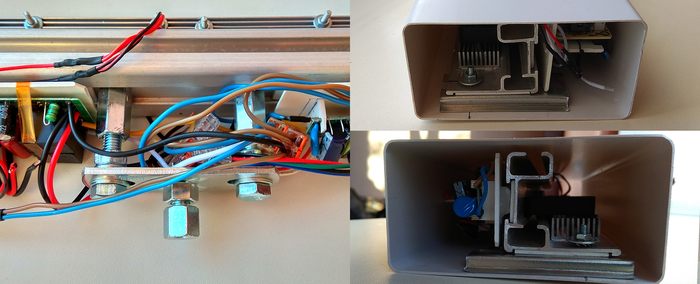

Ниже на фото внутренности полностью в сборе и подготовленный к установке в него рамы со всеми компонентами, корпус. Зелёная пластина прикрученная сверху на раму это элемент жесткости- она не дает прогибаться корпусу. Скажу сразу, что корпус после полной сборки оказался даже прочнее и жестче, чем я ожидал. Это было достигнуто за счет того что он имеет 4 точки крепления к раме и боковые крышки с встроенными вентиляторами так же придают ему жесткости. Вентиляторами корпус продувается насквозь, то есть в одном направлении.

Сделал LED RGB Светильник для аквариума (и не только). Свет в аквариум, Самоделки, Светильник, Длиннопост

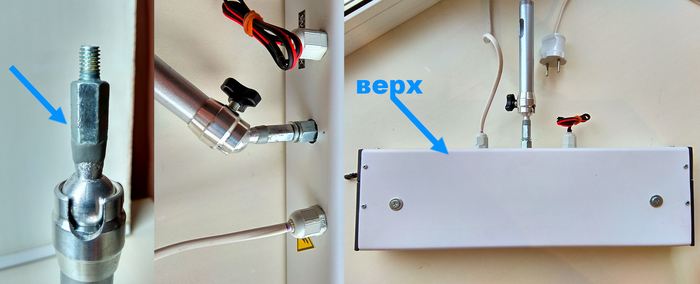

А вот с кронштейном возникла некоторая проблема. Выходную из корпуса втулку с внутреннай резьбой я выбрал на 6мм, и дело в том, что у кронштейна резьба такого же диаметра, но шаг резьбы шире. Поэтому пришлось его модернизировать приклеив втулку и с выходом из нее под обычную резьбу. Клеил на космофен, залив его во внутрь втулки- держится намертво, даже ключами не провернуть. Ну и сделал "юбку" из эпоксидки (серым цветом) у основания шарнира.

Сделал LED RGB Светильник для аквариума (и не только). Свет в аквариум, Самоделки, Светильник, Длиннопост

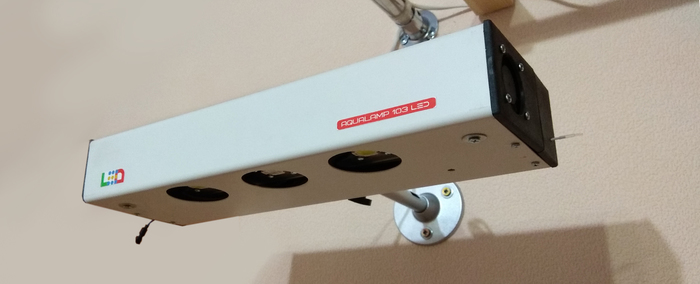

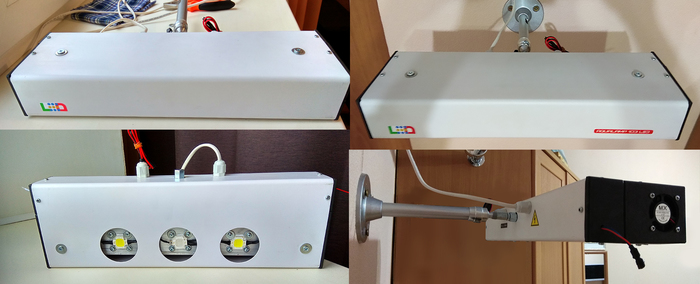

Далее как все выглядит в сборе и в прикрепленном к стене виде.

Сделал LED RGB Светильник для аквариума (и не только). Свет в аквариум, Самоделки, Светильник, Длиннопост
Сделал LED RGB Светильник для аквариума (и не только). Свет в аквариум, Самоделки, Светильник, Длиннопост

Немного придал виду, сделав макеты наклеек в граф. редакторе и отпечатал их на самоклеющейся фотобумаге, затем заламинировав.

Затраты на этот светильник вышли менее 2к. Освещение он дает в разнообразных вариантах- есть возможность включать стандартные программы на rgb диод, например плавный переход из цвета в цвет, или просто включать разные цвета, так-же можно включать отдельно каждый из диодов, чего в общем и целом я и хотел добиться.

Хотелось бы отметить одну важную деталь. Этот светильник с легкостью можно сделать подвесным, заменив в верхней части шайбы уголками или непосредственно креплениями под тросики.

Так же хочу сказать что все, что было сделано, было собрано в домашних условиях, не имея даже тисков. Основные инструменты это дрель, сверла, паяльник, отвертка, плоскогубцы и канцелярский нож)

Искренне рад если я кого-то вдохновил и он почувствовал в себе желание сделать нечто подобное своими руками, затратив гораздо меньше, чем аналогичное готовое решение.

Спасибо за внимание!
