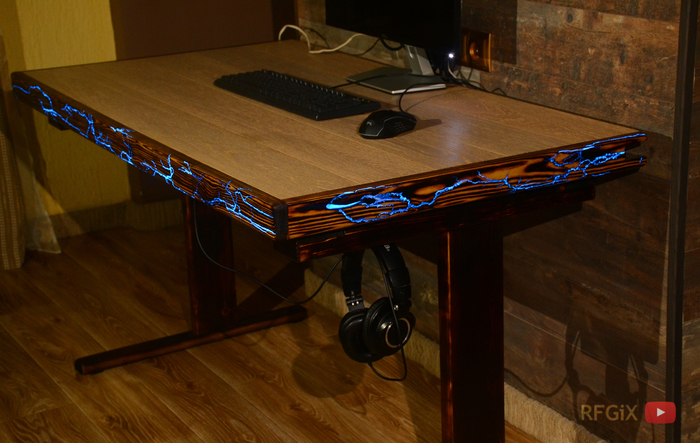

7 месяцев ушло на проектирование, воплощение задумки, кратенько: в 6см толщины спрятали начинку от ПК, intel core i5 3570K, nvidia 1070, включая 2 радиатора с масляным охлаждением, озонатор, пульт управления подсветкой, беспроводной зарядкой и прочее..
Подробнее можно посмотреть
Вообще, нормальный мужик без боя не выбросит вот просто так старый нерабочий холодильник с КОМПРЕССОРОМ!
Есть у нас у всех такая общая черта, мол «Ну куда ты выбрасываешь? Пригодиться еще когда-нибудь!» ..
И решили мы это «когда-нибудь» превратить в «а давай сделаем!»
Вот такой увесистый агрегат мы выкорчевали из древнего короба, похожего на советский холодильник марки «саратов».
Встала задача разобраться со всеми входами и выходами, проверить работоспособность, на деле оказалось не сложно...
Совет! Будьте осторожны, из одной трубки обязательно побежит масло при раскупоривании!
Затарахтел тихонько этот цилиндр и мы со спокойной душой приступили к следующему этапу..
Пока сохла грунтовка обрезали "уши" для пружин и сделали крепление из профильной трубы (20х40).
На ряду с халявным компрессором нам достались условно-бесплатно (50р шт) вот такие бочонки около 14 л (не смогли найти среди заводских характеристик объем), способные держать умопомрачительные 36.8 атмосфер! (заявленное критическое давление), хотя защитный клапан сработает гораздо раньше...
Охотно соглашусь не подвергая последнюю цифру сомнениям, т.к. практическим путем было установлено, что обычная пластиковая бутылка из-под содовой держит 4 атм... (издержки юности, пытливость ума и все такое:)
Отсекли лишнее от ручек и просверлили отверстия под шпильку на 8мм, и так же под медную трубку 8мм.
Хотели найти фитинги для баллона из-под фреона, в итоге решили вварить обычные газовые (родные фитинги специфичные, в следствие завышен ценник на аксессуары)..
В основу каркаса (30х40х74см) была взята профильная труба 20х20мм, 6 метров толщиной 1.5 мм для облегчения конструкции, впрочем она все равно очень крепкая и общий вес в итоге составил около 18 кг...
Делаем шпильки под баллоны, затем сетку для боковин.
Профильной трубы 10х10мм ушло примерно полтора метра. Чтобы прихватить сетку к трубе понадобились графитовые контакты от тролейбуса (использованные).
Переходим к покраске
(само собой мы сначала все собрали и проверили, об этом далее..).
Даже прохожие не могут устоять перед покраской с балончика:)
Приступаем к сборке
Резиновые прокладки вырезали из велокамеры, они не позволяют царапать краску, т.к. мотор имеет вибрации. Алюминиевая подложка служит подобием радиатора.
Вот наглядно, что понадобилось, подробный перечень в конце статьи..
Редуктор давления, реле (сброс на нужном значении), пистолет и шланг (10 м для гаража показался коротким)
Манометр, фитинги для баллонов и трубок, тройник, фум-лента, медная трубка, предохранительный клапан.
Совет! пневмо-фитинги могут быть не железными, пришлось поездить по магазинам, в бауцентре(не реклама) нашли что надо, проверяйте сплав, может быть латунь!
Маслоотделитель (в планах доустановить), топливный фильтр и реле для запуска мотора холодильника.
В конструкции существенно не хватает маслоотделителя (стакан с бумажным фильтром) в первую очередь нужен для краскопульта, для страховки, ведь старые компрессоры как у нас могут плеваться маслом.
Вот что у нас получилось:)
По работе
Компрессор работает довольно тихо, очень теплоемкий, например при поддержке 4 атм в ресиверах он ни чуть не нагревается, но при достижении 5-6 атм и выше греется до 50-60 градусов и долго остывает (больше 8 атм не испытывали). 6 атм набирает за 16 минут.
Продувка видеокарты умного стола с ПК внутри.
Небольшая затравочка на наш следующий проект:)
Хотите посмотреть прямо сейчас? нажмите RFGiX
Совет! кто будет собирать что-то подобное, одного баллона из под фреона в качестве ресивера катастрофически мало, разочаруетесь только. Берите два или другую емкость с большим объёмом, только не газовый баллон)) жутко тяжелая конструкция получится с малой производительностью.
Второй совет: компрессоры в старых холодильниках обладают меньшей производительностью, в современных холодильниках они более мощные и производительные! К тому же большинство с системами электро-термозащиты.
СПИСОК ПОКУПОК для компрессора:
пистолет для продувки 261 руб
шланг спиральный 10 метров 453 руб
лента Фум 20 метров с запасом для гаражных нужд 54 руб
переходник папа 1/4 - папа-папа 1/4 167 руб
реле давления 666 руб
редуктор давления 1/4 732 руб (быстросъём входит в комплект)
манометр 50 мм 1/4 65 руб
предохранительный клапан 1/4 228 руб
труба профильная около 300 руб
компрессор от холодильника бесплатно)
два баллона из-под фреона 50 руб *2 шт
газовые трубки, тройник, и резьбы в баллон вышли на 741 руб
сетка была своя в пределах 50р
краска минимум 400р была своя
Итого: около 4213 рублей
Выводы: Если вы переполнены энтузиазмом и не находите себе места или у вас есть живой компрессор и вы хотите вдохнуть в него 2ю жизнь или кому-то что-то доказать иль даже самому себе - вперед, дерзайте! (но после того как ознакомитесь со списком..)
Хотя другую чашу весов перевешивает здравый смысл, согласно которому можно было бы добавить тыщёнки 3-4 и обзавестись готовым заводским а не кустарным изделием, сэкономив время и силы)
Каждому свое, как говорится...
И вот, настает момент, когда парень становятся мужчиной, а именно он заводит свой гараж...
Но рано или поздно, с приходом "белых мух", когда пальцы на руках сгибаются медленней, ставится вопрос ребром об отоплении гаража, а точнее - чем нагревать, электричеством, дровами и всем что можно притащить с помойки или отработанным машинным маслом?
Совет! Прежде чем затевать такой проект, посчитайте рентабельность от того или иного источника тепла..
Раздобыв 200л бочку отработки за 1700р у знакомого на СТО, мы отправились на различные металлоприемки в поисках конструктора... Вот все что нам понадобилось:
Здесь можно посмотреть изготовление, тестирование и описание во всех подробностях.

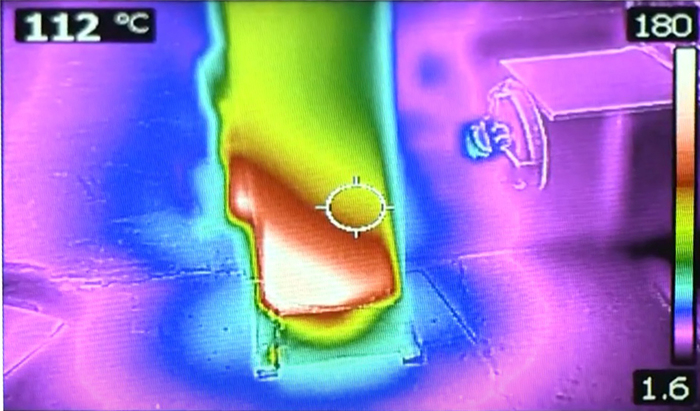

один из некоторых кадров
На снимке хорошо видно, что основной очаг тепла расположен снизу, там, где и происходит испарение из трубки масла. Плюс ветродуй справа снимает довольно эффективно тепло с поверхности, что делает печку более безопасной, при случайном касании.. Например, вода пролитая на крышку, закипает не сразу, при умеренной подаче масла, 2л в день (примерно). Т.е. если нечаянно прислонится кусок древесины, будет тлеть, дымить, но сразу не загорится.. В нашем случае мы вручную подливаем каждые мин 20 порцию масла, особо не следим, ориентируемся по звуку горения, когда подлить.. Золу можно выгребать раз в день, два..
Выводы.
Из положительных сторон:
быстрый нагрев
недорогое сырье (1,7т.р. за 200л)
небольшая стоимость (около 3.5т.р.)
минимальное место, относительно классической печки
универсальность (можно использовать как обычную печку)
мобильность (по весне спрятали в закуток)
Из отрицательных:
контакт с маслом (трудно выводится, нужно быть на чику и предельно аккуратным)
при неправильной эксплуатации дым может сочиться из печи (например нет тяги или смотровое окно приоткрыто)
