С чем мы столкнулись?

Перед покупкой мини-гнп "Игла" покупателей часто интересует ответ на такой вопрос : "В чем разница между Иглой 32ТВМ и Иглой 32ТВУМ?»

Это важный вопрос, который даже важно рассмотреть публично. А кто самый лучший читатель таких рассмотрений вопросов? Читатель на Пикабу, конечно!

Мы вам еще забавный бонус пообещаем: кроме этих 4 важных отличий вы станете так же обладателем уникального знания о том, почему мы внутри коллектива называем одну из них «Сочинской».

Редкое знание, между прочим)).

Скорее всего бесполезное для вас, но любопытное))

Итак, начнём

Начнём с того, чем они друг на друга похожи:

1. Обе эти установки имеют полуавтоматический вращатель штанг на гидравлике.

2. Обе протягивают трубы сквозь землю с силой в 32 тонны

3. Обе имеют букву «М» в названии модели, а это значит, что обе разбираются на 4 модуля для возможности переноски в труднодоступные места.

4. Ну и обе синие.

На этом, пожалуй, сходства заканчиваются.

Дальше про разницу.

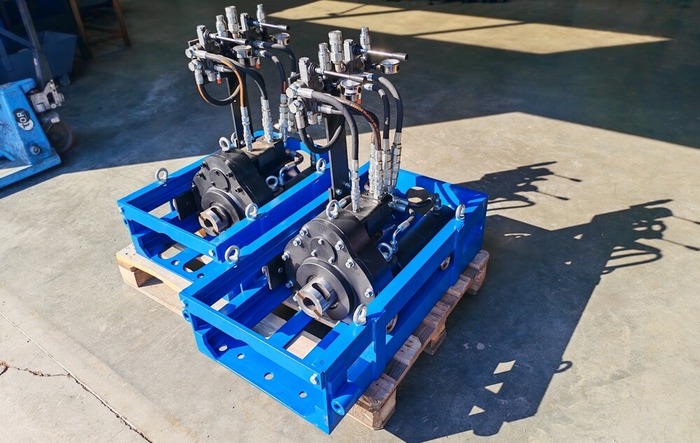

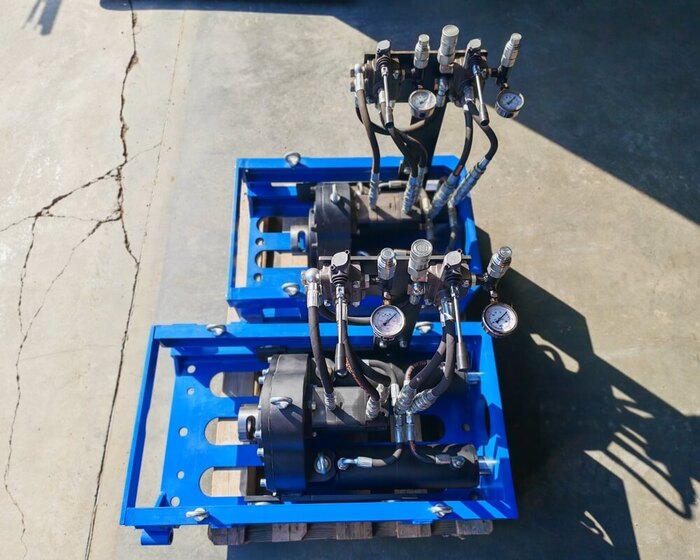

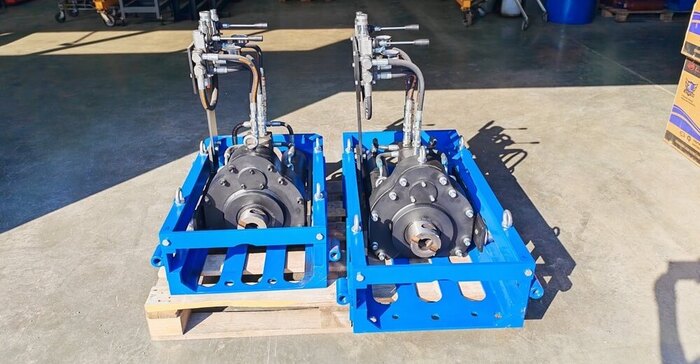

Первым делом — габариты.

Игла 32ТВМ имеет размеры: 930 × 480 × 240 мм;
Игла 32ТВУМ чуть поменьше: 755 × 610 × 240 мм.

При перечисленных выше сходствах, мы видим, что одна из них имеет меньшие размеры.

Тут важно кое-что объяснить:

Есть такие понятия как «котлованная гнп» и «колодезная гнп». Мы делим на котлованные и колодезные таким образом:

• Если «Иглой» возможно работать в канализационном колодце диаметром в один метр — значит она колодезная.

• Если не помещается — значит котлованная.

Отсюда, кстати, выходит так, что Игла 32ТВМ подходит для работы:

1. и в котлованах,

2. и в приямках,

3. и в колодцах большого диаметра.

А Игла 32ТВУМ подходит для работы:

1. и в котлованах,

2. и в приямках,

3. и в колодцах большого диаметра

4. и в маленьких колодцах диаметром один метр.

Получается, что меньшие габариты открывают возможность владельцам Иглы выполнять больший диапазон услуг.

0:1 в пользу 32ТВУМ за меньшие габариты.

Больше размер, больше и вес

Да, разница в размерах сказалась и на массе.

Игла 32ТВМ весит 238 кг.

Игла 32ТВУМ — 220 кг.

Справедливости ради отметим, ни одну, ни другую на руках особо не потаскаешь, поэтому желательно иметь хоть какой-нибудь подъёмный механизм.

Для случаев, когда нет подъёмного механизма, либо в зону работ даже на транспорте не попасть, мы сделали Иглы модульными. Можно, потратив примерно 7-10 минут, разобрать установки на части и перенести в зону работ на руках.

Мы не утверждаем, что это легко, но однозначно легче в некоторых условиях, чем нести неразобранной. З – забота!

0:2 в пользу 32ТВУМ за меньший вес.

Ход цилиндров

У Иглы 32ТВУМ нестандартный ход гидроцилиндров — 160 мм. Она вообще одна такая среди девяти моделей, которые мы производим.

Для сравнения:

Все 4 модели Иглы без гидровращателя (о которых мы сейчас не говорим, но имеем в виду) обладают ходом цилиндров 200 мм.

Все Иглы с гидровращателем имеют ход 250 мм. (кроме 32ТВУМ)

А вот Игла 32ТВУМ — 160 мм.

Ну что сказать? Можно развернуть тираду о борьбе между большим гидровращателем и маленьким колодцем, но проще признать, что приняв решение впихнуть невпихуемое нам без жертв было не обойтись. Игла 32ТВУМ требует чаще переставлять упорный ключ, увеличивая количество действий для человека.

*Упорный ключ - это инструмент. Просто проигнорируйте в этот раз.

в пользу 32ТВМ за больший ход цилиндров 1:2

А раз ход цилиндров нестандартный...

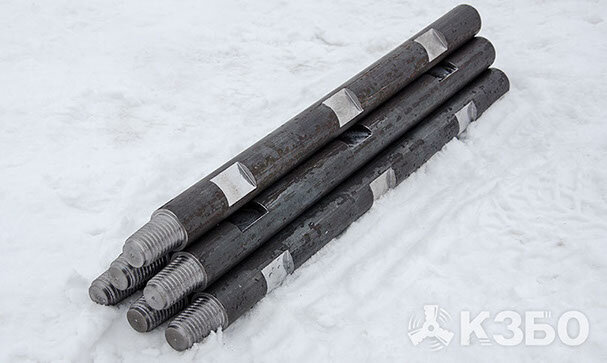

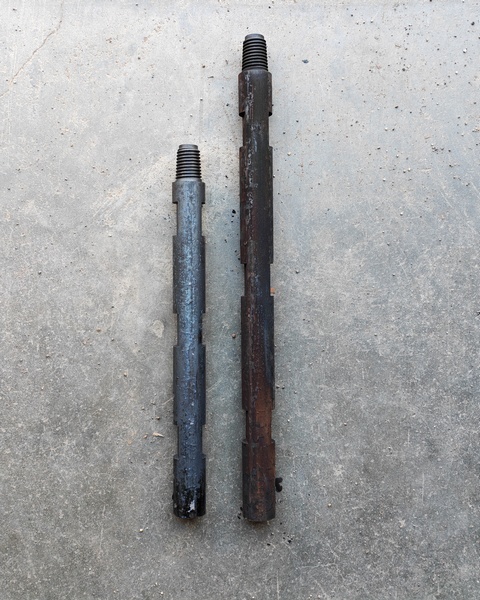

...то и штанги пришлось делать нестандартными. На все остальные модели мы изготавливаем штанги с рабочей длиной 600 мм, а для Иглы 32ТВУМ используются специальные штанги с рабочей длиной 450 мм.

Где больше штанг, там:

больше закручиваний - больше откручиваний - больше рабочих циклов - больше действий для человека.

Это совершенно не означает, что 32ТВУМ хуже. Просто такова цена за возможность работать в метровом колодце. Собственно, ради этого она и создавалась.

в пользу 32ТВМ за размер штанг 49.5:2 2:2

Выводы перед бонусом

А вот простые выводы. Мы по продажам видим, что Иглу 32ТВМ покупают в разы чаще. Она собой покрывает примерно 90% запросов к услуге. Однако и для специфических объектов у нас есть решение и это решение «Игла 32ТВУМ»

Бонус: «Сочинская»

А теперь обещанное бесполезное знание

Несколько лет назад к нам обратился один из наших клиентов — прокольщик из Сочи.

То ли он регулярно работал в метровых колодцах, то ли большой объект взял, но для чего-то попросил он сделать установку с гидровращателем, которая могла бы нормально работать в таких условиях.

На тот момент все наши установки с гидровращателем были рассчитаны либо на работу из приямков, либо из колодцев большего диаметра.

Но любопытно же. Примерно полгода мы возились с решением. То оказывалось, что задняя стенка не должна быть сплошной стеной, то с ход цилиндра оказывался неудобным (а он больше был изначально), то со штангами трудности, но мы разобрались.

С тех пор внутри завода никто почти не говорит "32ТВУМ". Для нас это просто "Сочинская". Иногда даже новички не сразу понимают, о какой модели идёт речь.

За последние годы мы изготовили несколько сотен таких установок, поэтому все различия, о которых мы рассказали выше, появились не в теории, а после реальной эксплуатации.

На сегодня 32ТВУМ работает и в Казахстане, и в Беларуси, и в России (естественно), как, кстати, и 32ТВМ, но своё отдельное неофициальное название имеет только 32ТВУМ, как знак отличия за все высочайшие требования свои.

Спасибо за внимание!

P.S.: мы тут выкладывали нарезку видео с работой установок без гидровращателя, но статья не полетела) Если интересно, посмотрите: https://pikabu.ru/story/upravlyaemyiy_prokol_grunta_chto_yeto_takoe_14072771

Для чего нужен прокол грунта?

Тут всё прозрачно.

Есть у заказчика необходимость проложить трубу или кабель из пункта А в пункт Б, проложить обязательно под землей и, по какой-либо причине, нельзя копать траншею.

Что делать? Остаётся прокладывать трубу или кабель бестраншейным методом.

На выбор у заказчика как минимум 4 решения:

1. Горизонтально-направление бурение (ГНБ);

2. Пневмопробойник;

3. Бурошнековое бурение;

4. Горизонтально-направленный прокол (ГНП).

* Важное уточнение №1: для нашего примера возьмём за истину, что прокладка коммуникаций необходима на расстояние, допустим, 50 метров.

* Важное уточнение №2: варианты с ГНБ, пневмопробойником и бурошнеком сразу убираем в сторонку, потому что тут мы пишем про оборудование, которое сами производим, а это установки прокола грунта "Игла".

Неуправляемый прокол.

Как совершается неуправляемый прокол на 50 метров?

Берёте установку, ставите в котлован и, одну за другой, задавливаете в землю буровые штанги на нужное расстояние.

Расстояние большое, штанги в земле двигаются без контроля, что им там может встретиться по пути - неизвестно!

Может встретиться камень (это самый простой пример). Камень обязательно упрямый и крепкий. Допустим, что наши штанги в него упираются и не могут сломать.

Если сзади давит установка, а впереди непреодолимое препятствие - колонна из штанг пойдёт по пути наименьшего сопротивления и вся повернёт в сторону, а вы не узнаете об этом.

Возможно, глядя на показания маноментра на установке, вы заметите, что что-то пошло не так и начнете вытягивать всё обратно.

Возможно, что не заметите! Это приведёт либо к раннему выходу штанг на поверхность, либо к бесславному уходу колонны влево/вправо/вглубь.

Управляемый прокол.

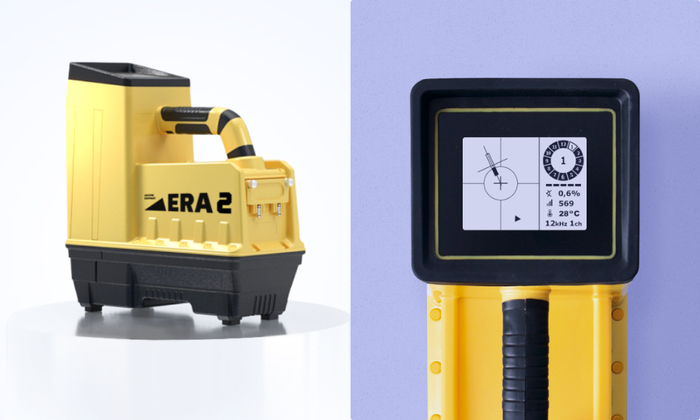

Для управляемого прокола грунта установка будет работать в паре с локационной системой (ЛС).

В её составе есть зонд, который передаёт данные о своём местоположении, глубине залегании, углах наклона...Много разных, полезных данных!

Зонд этот помещается внутрь специальной штанги, которая в нашем случае носит название "Стартовая штанга".

И вот сидит зонд внутри стартовой, защищенный от всяких внешних воздействий, спокойно передаёт вам данные о своём путешествии.

Кстати...

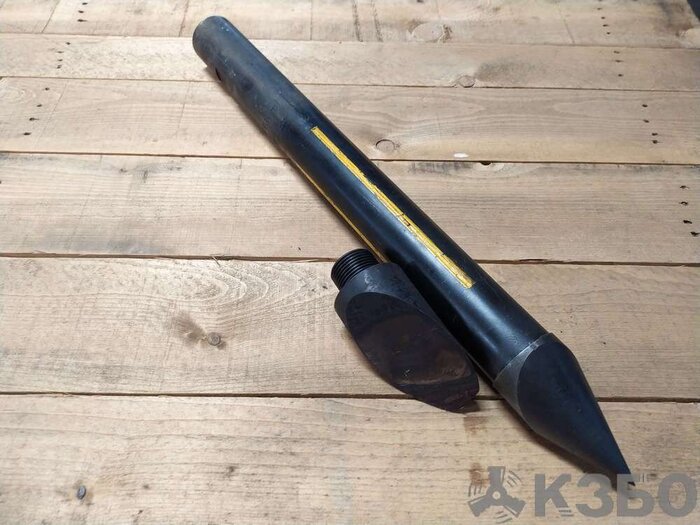

Заметили, что наконечники стартовой штанги не конусные, а со скосом?

Этот скос постоянно уводит всю колонну буровых штанг в противоположенную от скоса сторону.

Так мы, наконец-то, добрались до управляемого прокола.

Как вы поняли, благодаря скосу на наконечниках, вся колонна может менять направление, а благодаря локационной системе вы это направление можете отслеживать.

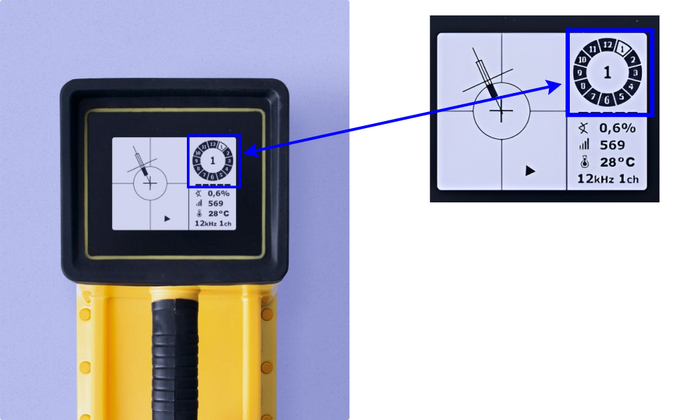

На экране ЛС вы увидите такой показатель:

По нему мы видим, куда движется колонна:

12 - вверх
6 - вниз
9 - влево
3 - вправо

Ручной способ.

Здесь оставляем гифку, потому что она одна лучше, чем тысячи слов!

Гидровращатель.

Тут всё проще: нажали на рычаг и вращатель начинает прокручивать всю колонну.

Вместо вывода.

Получится так, что колонна будет постоянно двигаться то вверх, то вниз

либо

то влево, то вправо.

Прокладке труб или других коммуникаций это никак не помешает, а даже поможет обойти уже проложенные на участке коммуникации.

А на обратном пути, уже при затягивании той же трубы, вы установите в колонну расширитель грунта, который сделает в земле отверстие нужного диаметра, заодно выровняв весь тоннель.

Спасибо за внимание!

Здравствуйте, друзья! На связи Камский Завод Бурового Оборудования.

Мы производим установки управляемого прокола грунта "ИГЛА" и комплектующие к ним.

Рекомендация эта написана по такой причине: хочется, чтобы рынок развивался по пути открытого диалога между покупателем и производителем, где первый вникает в суть, а второй не причисляет волшебных свойств обыкновенным, в сущности, вещам и предметам.

А разворачивать мы рекомендуем ИЗ-ЗА ЭТОЙ ГАЙКИ!

Видите? Она обведена желтым кружком на изображении выше ↑ ↑ ↑

Если вы уже догадались куда мы клоним, то никакими словами не описать глубину нашего к вам почтения! Заглядывайте на дискуссии и обсуждения. Будем рады!

Но, начнем...

Четыре фразы

Ни одного рабочего дня не обходится без этих четырёх фраз:

1. "Мы не разворачиваем, и так тянет!"

2. "Разве надо разворачивать?"

3. "Другие говорят, что у них разворачивать не надо!"

4. "Да, обязательно разворачиваем!"

Собственно, к последней фразе не прикопаться, а вот через остальные мы сейчас рассмотрим предмет нашего разговора поближе.

Однако, перед этим важно, хотя бы галопом, но пробежаться по базовым понятиям. Уж простите!

Заглянем в гидроцилиндр

Важно сразу внести уточнение: на установках прокола грунта "Игла" используются гидроцилиндры двустороннего действия, поэтому в этой статье речь исключительно только о них.

И еще одно: до совсем мелких деталей добираться не станем, а обратим внимание только на те, что важны для раскрытия темы статьи.

Итак...

У гидроцилиндра две полости!

Поршневая и штоковая:

1. Поршневая полость - заполняется гидравлическим маслом под давлением. Это давление передается на поршень → поршень выдавливает шток → шток толкает задавливающую пластину установки (видео в конце поста) → пластина задавливает штанги в землю (видео в конце поста).

2. Штоковая полость - тоже заполняется гидравлическим маслом под давлением. Это давление тоже передается на поршень, но уже для возврата поршня в исходное положение.

1. "Не разворачиваем, и так тянет!"

Установки работают хоть разворачивай их, хоть не разворачивай - это да, правда! Причем, хорошо работают.

Но есть нюанс.

Существует такое понятие, как эффективная площадь поршня в гидроцилиндре (далее "ЭППГ")

Что это такое?

Это площадь поверхности поршня, на которую давит жидкость (масло, в нашем случае).

На схеме выше показано, что ЭППГ поршневой (зеленой) полости больше, чем у штоковой (жёлтой) полости. Серым цветом отмечен сам шток.

Логично, что чем больше ЭППГ, тем большее усилие можно создать. А это значит, что при выталкивании штока вы получаете большее усилие, чем при втягивании штоков.

Есть еще нюанс.

Так как штоковая полость меньше по объёму, маслом она заполняется быстрее, поэтому в процессе работы можно заметить, что втягивается шток существенно быстрее, чем выталкивается.

Выглядит как преимущество, верно?

Часто, именно по этой причине, прокольщики не разворачивают установку при затяжке трубы, надеясь таким образом ускорить работу.

Но...

Есть...

Нюанс!!!

ГАЙКА :)

Вернёмся к гайке, обведённой жёлтым кружком.

Это фиксирующая (упорная) гайка на штоке гидроцилиндра. Именно через неё усилие от поршня передаётся дальше — на задавливающую пластину, штанги и, в конечном итоге, на грунт.

И вот здесь начинается самое интересное.

Как распределяется нагрузка?

Когда установка развёрнута правильно, рабочее усилие прикладывается в сторону, где:

1. Используется поршневая полость;

2. Задействована максимальная эффективная площадь поршня;

3. Гайка прижата, а не «отрывается».

То есть:

1. давление масла толкает поршень,

2. поршень толкает шток,

3. гайка постоянно находится под осевой нагрузкой на прижатие.


   Это для неё штатный, расчётный режим работы.

Что происходит, если не разворачивать

В этом случае основная работа идёт:

1. Через штоковую полость;

2. С меньшей ЭППГ;

3. Гайка начинает испытывать переменные ударные нагрузки.

Фактически:

• давление действует на меньшую площадь;

• для достижения того же усилия требуется большее давление;

• возрастает нагрузка на резьбу гайки;

• гайка начинает микроскопически «играть».

Снаружи это незаметно. Никаких мгновенно оторванных деталей в первый день не будет. Но…

Что происходит дальше:

• Микродвижения. При каждом цикле нагружения гайка получает импульс не на прижатие, а на «отрыв».

• Усталость резьбы. Резьбовое соединение работает в нештатном режиме, потому появляется усталостное разрушение.

• Самоослабление. Даже при контргайке или фиксации — соединение начинает медленно терять преднатяг.

• Последствия:

1. снижение усилия;

2. перекос;

3. ускоренный износ уплотнений;

4. повреждение штока;

5. дорогостоящий ремонт!!!

И, по закону подлости, гидроцилиндры встанут в самый неподходящий момент

Теперь к остальным фразам

2. «Разве надо разворачивать?»

С точки зрения:

• Физики — ДА;

• Гидравлики — ДА;

• Механики - ДА;

• Экономики - ДА;

• Ресурса узлов — ОБЯЗАТЕЛЬНО.

Разворачивание — это перевод гидроцилиндра в оптимальный режим работы.

3. «Другие говорят, что у них разворачивать не надо!»

Да, совершать прокол и даже тянуть расширители и трубу на втягивании штока вполне можно. Опасно, как вы уже могли убедиться выше, но можно.

Однако, рождается сразу ряд вопросов:

Как долго?

Готовы ли вы к последствиям износа?

Готовы ли те, кто даёт такие обещания, включить отрыв гайки в цилиндре в свои гарантийные обязательства?

Гидроцилиндр - это не тот работник, с которым можно договориться поработать на морально-волевых. Он молча накопит усталость и сломается!

4. «Да, обязательно разворачиваем!»

Вот здесь всё правильно.

Потому что разворот установки дарит вам максимальное усилие при том же давлении и увеличенный ресурс цилиндра, уплотнений и всей установки в целом.

Что в итоге?

Вполне допустимо, что мнения могут не совпадать. Бывает, что грунт настолько мягкий, что из без разворота труба под землей идет, как по маслу, случается, что и расстояние прокладки небольшое и никакой возни с разворотом не хочется. Всё понимаем! Но рекомендуем и в таких случаях разворачивать. Досадно оказаться на простое, особенно в строительный сезон!

Если вы дочитали до этого момента, то теперь вы точно знаете, почему разворот установки — это важно.

А если у вас остались вопросы, пишите в комменты. Да и панамка на готове))

И да, в тексте много упрощений, это правда! Но она и с упрощениями вышла добротной "простынёй".

Это видео работ одного из владельцев "Иглы".
