Задался вопросом, как их связать оптоволокном. Про оптоволокно до этого знал чуть более, чем ничего. Видел только, когда приезжали в СНТ сотрудники оператора местного интернет-провайдера, что сваривали провода, наваривали наконечники, и вообще это был геморрой, отнюдь не бытовой - нужно было и оборудование для сварки оптики, и т.д.

Но, если речь идёт о коротких расстояниях, то сейчас на том же озоне можно купить готовые патч-корды с уже наваренными наконечниками.

Итак, что важно знать про оптику:

(этот блок я пропущу, про все эти многомодовые (многожильные) истории, RX/TX и т.д., это вам сделают если что специально обученные люди)

Но на один вопрос отвечу: зачем это нужно, почему просто не протянуть витую пару?

Ответ очень прост - наводки, молнии и т.д... оптике пофигу, а витая пара, особенно не экранированная, ловит на себя всё что только можно, убивая потом то и дело оборудование на обоих концах.

Что нужно, чтобы соединить просто две точки А/Б оптоволокном:

Покупаем готовый оптоволоконный одномодовый патчкорд, выглядит он так и готовые патч-корды можно купить длиной вплоть до 300 метров длиной:

Берём самый простой разъём - SC-UPC. С обоих концов у нас будет SC-UPC.

Такие патч-корды весьма тонкие, но до 70 м можно подвешивать в "самонесущем" режиме. То есть, от столба до столба можно вполне себе подвесить эту соплю. Расстояние между столбами, как правило, меньше 70 метров.

Как провести линию?

Что нужно, чтобы подвесить патч-корд на столбы? - нужны зажимы. Ищутся по запросу "зажим анкерный для плоского кабеля" на всех маркетплейсах.

Допустим, оптоволоконную соплю подвесили, от точки А к точке Б провели. Что дальше?

А дальше в точке в точке А и в иточке Б нужно установить медиа-конвертеры. И вот тут есть один очень важный момент - хоть с обеих концов оптоволоконного патч-корда у нас и установлены два одинаковых разъёма SC-UPC, так называемый "медюк" (медиаконвертер) у нас должен быть с каждой стороны разный. Так как статья для чайников, вдаваться в технические детали не буду, как не буду и рассказывать про SFP-свистки... просто совет - берите два медиаконвертера всегда парой. В паре всегда один - "А", второй - "B", и это очень важно:

Медюки бывают разные - и на 100 мбит, и на 1 Гбит. Главное, чтобы они были парными А+B. Ну и, понятное дело, с каждой стороны должен быть медюк одной и той же скорости сети.

Дальше всё просто. Оптоволоконную соплю провели, в медюки воткнули, в каждом медюке по разъёму RJ45 (Ethernet). Вот мы и соединили две точки оптоволокном в рамках одной сети.

P.S. Если вдруг всё-таки заинтересуетесь SFP-свистками (трансиверами) - там всё то же самое, по сути - они тоже идут парами. Шансы подружить SPF-трансивер с одной стороны ("А") с медиа-конвертером на другой стороне ("B") - практически равны нулю, увы. Я пробовал и обжёгся.

Но вот теперь задался вопросом - запихну я это всё в шкаф на высоте 4 метра... будет оно работать, но иногда же мне будет хотеться внести какие-то правки или доработки в скетч Ардуины. И как быть? Лазать каждый раз на столб, бросать вниз 5-метровый USB-кабель и плясать с ноутбуком под столбом - не очень прям улыбается, если честно.

А есть ли какие-нибудь варианты дистанционного программирования Ардуины? До шкафа на столбе у меня проложена добротная оптоволоконная сопля, поэтому со связью в самом шкафу на столбе всё очень хорошо - там стоит полноценный свитч, соединяющий этот шкаф со сторожкой, в которой хотя бы можно комфортно сидеть за столом. Ну и там комп с Rust Desk в конце концов стоит, так что можно физически там и не присутствовать.

Поискал навскидку какие-то решения в духе USB over IP... но опять готового ничего не нашёл :))

Что я имею и умею:

• винда c запущенным web-серваком во внутренней сети

• веб-сервер получает сигналы через webhook-и от камер, когда объектами пересекаются нужные линии в нужном направлении (спасибо Hikvision, они умеют даже дёргать http сервис по внутренним настроенным триггерам камер)

• когда с камеры пришёл триггер, иду через API-камер и делаю несколько скриншотов, дальше

• пропускаю их через сервис распознавания номеров машин и сверяю, есть ли полученный номер в базе разрешённых

• умею с винды открывать откатные ворота (дёргаю Tuya-релюху через API)


Что я хочу:

• хочу поставить над воротами датчики движения простые ИК-шные

• хочу, чтобы винда получала сигналы от этих аналоговых датчиков простых и дёргала дальше мой веб-сервис "проверь номер, открой ворота"

• витая пара до ворот лишняя есть, т.е. организовать прямую проводную связь с аналоговыми PIR-датчиками прямо до ноута с виндой - не проблема

В чём моя проблема:

• датчики будут совсем аналоговые, т.е. это самые простые PIR-ы, которые умеют разве что COM-NC-NO, т.е. при срабатывании они могут замкнуть контакт

• я абсолютно ничего не знаю про всякие ModBus, MQTT, никогда не связывался с RS-232, RS-485 и т.д.... знаю, что смотреть надо, возможно, как раз в их сторону, но опыта работы с ними - абсолютный ноль

P.S. С Ардуино / Rasp.Pi тоже нет опыта, и пока не считаю оправданным его применения, так как решаемая задача - кажется слишком примитивной и простой. Наверняка есть более простое решение.

Посоветуете что-нибудь? Желательно прям с конкретным примером / схемой.

Так как наливаем ванну ребёнку для купания почти каждый день, а бегать и следить, когда там она наполнится, и как бы не перелилась, лень - озадачился простой аналоговой системой оповещения. Чтоб без всех этих умных домов, а просто и надёжно было - вода достигла нужного уровня, какая-нибудь пресловутая "пипикалка" на всю квартиру "запипикала". Да так, чтоб отовсюду слышно было, без всяких мобильных приложений, регистраций и смс. Чтоб так противно пипикала, что пока не подойдёшь и не выключишь воду - вынесет весь мозг. Варианты решений на основе WiFi-датчиков утечки воды Tuya знаю, на даче делал, но на практике - ненадёжно и неудобно.

Итак, в этот раз - делаем из говна и палок. Главные требования - надёжность, безотказность, и чтоб не надо было ничего сверлить, тем более чашу самой ванны. Сразу оговорюсь - представленное в данной статье решение работает только с акриловыми и прочими пластиковыми ваннами.

Первым делом покажу, как оно выглядит в конечном итоге. Для вдохновения, так сказать. Чтобы сразу было понятно, что, хоть и сделано из говна и палок, но выглядит в итоге культурно и вовсе не колхозно.

Погнали!

Собираем необходимые говно и палки

Вообще, крайне удивительно, что готовых простых аналоговых решений подобного плана - нет. Или я не нашёл, хотя искал очень долго. Хотя, все комплектующие будущего конструктора - копеечные.

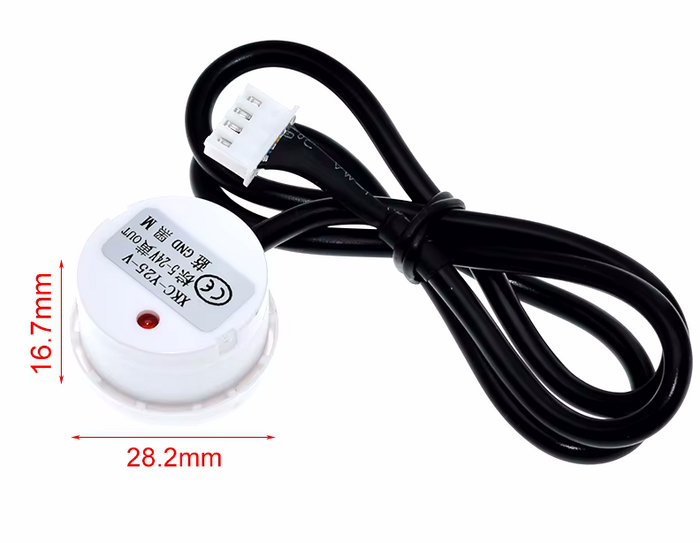

В целом, "сердце" моего решения в полу-готовом виде так или иначе - есть. И именно его мы и возьмём за основу. Это бесконтактный датчик уровня жидкости с АлиЭкспресс. Называется он XKC-Y25-V. Насколько я понял, он работает по принципу классического датчика холла.

Купить его на Алике можно примерно за 350 руб., если готовы ждать, а если хочется быстрее - вижу, что и на Озоне они уже есть гораздо ближе, но за 850 руб. Тут только имейте в виду, что бывают разные модификации этого сенсора - обычный 5-24V, ещё какой-то NPN, и ещё есть 24-вольтовый. Нам нужен самый обычный XKC-Y25-V.

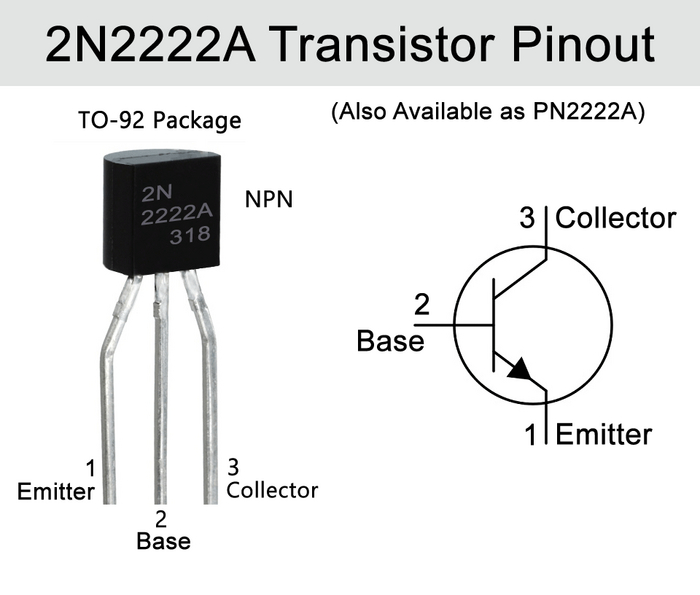

Далее нам понадобится самый простой NPN-транзистор, я взял 2N2222A на Озоне, потому что не хотелось долго ждать, и ехать в Чип-и-Дип тоже было лень. Датчик XKC-Y25-V на сигнальном жёлтом проводе выдаёт при срабатывании чисто символический ток, запитать даже простую пипикалку напрямую от него не получилось, поэтому придётся сигналом "будить" транзистор, который уже выполнит роль ключа. В целом, тут можете не погружаться в детали, на схеме будет всё "на блюдечке", разбираться в том, что и как работает - вовсе необязательно.

Тут сразу оговорюсь, дабы не пугать "бытовых мужей-домохозяев" - ничего паять не будем, в радио-технике разбираться особо не нужно, в конце будет простая схема сборки всего этого добра "под отвёртку" с картинками.

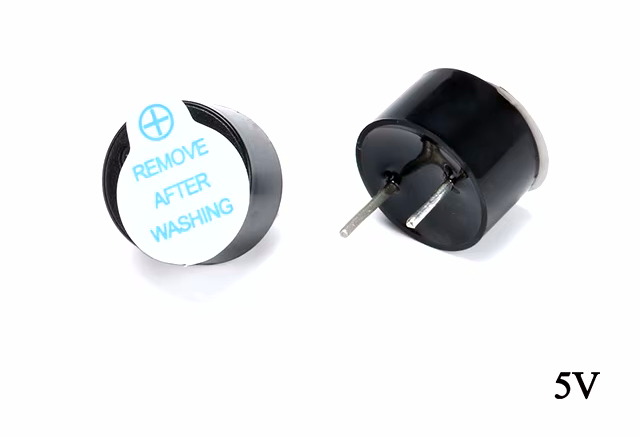

Ещё нам понадобится, собственно, "пипикалка". Возьмём стандартную пищалку. Главное - выбрать пищалку именно на 5 вольт, ибо они бывают под разные напряжения. У нас будет USB-пауэрбанк, который, соответственно, выдавать в качестве питания нам будет 5В, не более, и не менее. Я взял пипикалку 12095 5V на Алике. Но и на Озоне их навалом, и быстрее, если что.

Ещё нам, безусловно, понадобится Powerbank. В целом, можно взять абсолютно любой. Но к нему как раз есть нетривиальные требования в контексте конкретной описываемой задачи:

1. У него должна быть кнопка Вкл/Выкл

2. При нажатии (или длительном нажатии) на кнопку Вкл/Выкл он должен отключать подачу питания на выходные USB-порты

Тут просто нужно учитывать пользовательский сценарий: допустим, ванна набралась, датчик сработал, вы услышали сигнал, прибежали, выключили воду. Но как остановить пипикание? Нужен простой способ. И самый простой способ - это отключить питание. А под рукой у нас на виду только пауэрбанк. Все остальные части системы - спрятаны. Пауэрбанк, кстати, специально выведен наружу - помимо Вкл/Выкл, его всё-таки нужно будет периодически подзаряжать. А это удобнее делать, если снять его и отнести на зарядку в более удобное для этого место, чем ванная комната.

Я взял первую понравившуюся коробку на Алике за 250 руб, в которую оставалось только докупить отдельно и вставить 4 аккумулятора 18500 за 560 руб. на Озоне, там куча разных предложений.

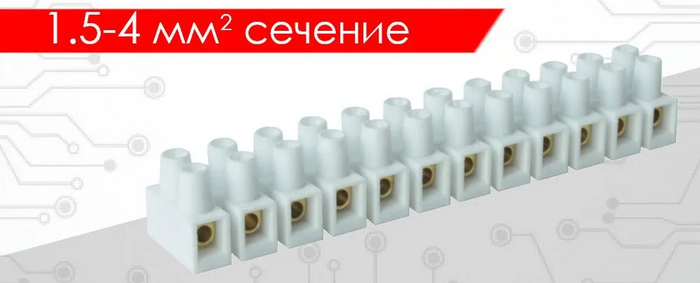

Ну и наконец самая простая деталь конструктора, которая позволит нам отказаться от плясок с паяльником - клеммная колодка. Универсальное решение для примитивных схем. Иногда проще "скрутить", чем заморачиваться со всеми этими припоями-флюсами и прочими острыми и горячими предметами.

Клеммную колодку на небольшое сечение проводов 1.5 - 4 мм взял на Озоне за 500 рублей. Честно говоря, это очень дорого за колодку, но не хотелось никуда идти, опять же, и долго ждать.

Теперь у нас всё есть и можно собирать всё вместе. Ну, разве что я не упомянул самый обыкновенный USB-кабель, у которого нам нужно будет обрезать "хвост", зачистить чёрный и красный провод (черный - минус, красный - плюс). Одним концом мы воткнём его в пауэрбанк, а второй, обрезанный - зачистим и запитаем им схему.

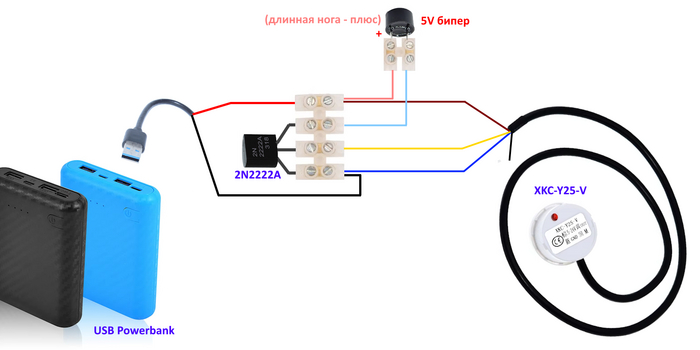

Собственно, сама схема - ниже. Цвета проводов датчика переданы "как есть". Расположение транзистора - тоже. Можно делать просто "точно так же", и всё должно получиться.

Записал видео-демонстрацию работы сенсора, пока оно всё ещё лежало на столе в режиме предварительной сборки "на коленке":

Теперь остаётся только всё это разместить в ванной комнате близ ванной чаши. Пауэрбанк лучше разместить где-то на виду, чтобы было удобно включать и выключать систему. А сам сенсор - нужно приклеить термоклеем или простым герметиком на внешнюю стенку чаши ванны в нужном месте, на том уровне, на котором вы хотите, чтобы он срабатывал, когда вода в ванне достигнет этого уровня.

Как и где закрепить пауэрбанк - писать не буду детально, сами придумаете. Я купил магнитную пластину, приклеил её к стене, а на пауэрбанк наклеил металлическую пластину, по принципу, как телефоны сейчас в авто-держателях современных магнитных крепят.

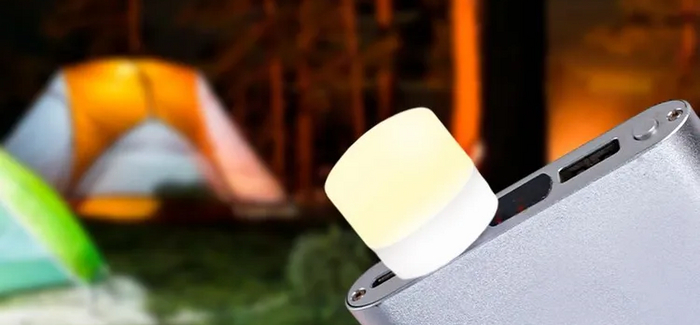

В моём случае пришлось ещё докупить самый простой USB-фонарик, так как мой пауэрбанк автоматически выключался через минуту, считая, что нагрузки нет. Воткнул во второе свободное USB-гнездо фонарик, чтобы пауэрбанк не отключался - всё стало ОК. Заодно стало более очевидно, работает система или нет. Если фонарь горит - "мы в эфире". Если не горит - всё ок, всё отключено, заряд пауэрбанка не расходуется по чём зря на запитку датчика значит.

P.S. Увлечённых и профессиональных радио-любителей просьба не перевозбуждаться и не хейтить, я не "настоящий сварщик", а просто любитель, решающий свои бытовые задачи :)
