Соединить две точки оптоволокном - для чайников⁠⁠

Рубрика "Слаботочка для чайников". Решил начать делиться всякой всячиной, которую освоил самостоятельно, будучи отпетым самоучкой. Благо, дорос уже до возраста, когда на реакции и прочие "минусы" абсолютно плевать, а хотелось бы лишь облегчить жизнь всем тем, кто, как и я, искал простое решение простой бытовой задачи, но с ходу ничего хорошего не нагуглил и набил в итоге свои шишки сам.

Сегодня учимся соединять две точки оптоволокном.

Вводные:

Нужно соединить две не очень удалённые друг от друга точки между собой в одну сеть Ethernet. В моём случае это была сторожка СНТ и группа камер на соседнем столбе, метрах в 100 от сторожки. Исторически их связывало две линии витой пары, но из-за молний и последующих высоковольтных наводок убивало то одно оборудование, то другое, в итоге одним летом убило оборудование на обеих концах. Стало понятно эмпирическим путём, что связывать две эти точки "по воздуху" витой парой - изначально было ошибкой.

Задался вопросом, как их связать оптоволокном. Про оптоволокно до этого знал чуть более, чем ничего. Видел только, когда приезжали в СНТ сотрудники оператора местного интернет-провайдера, что сваривали провода, наваривали наконечники, и вообще это был геморрой, отнюдь не бытовой - нужно было и оборудование для сварки оптики, и т.д.

Но, если речь идёт о коротких расстояниях, то сейчас на том же озоне можно купить готовые патч-корды с уже наваренными наконечниками.

Итак, что важно знать про оптику:

(этот блок я пропущу, про все эти многомодовые (многожильные) истории, RX/TX и т.д., это вам сделают если что специально обученные люди)

Но на один вопрос отвечу: зачем это нужно, почему просто не протянуть витую пару?

Ответ очень прост - наводки, молнии и т.д... оптике пофигу, а витая пара, особенно не экранированная, ловит на себя всё что только можно, убивая потом то и дело оборудование на обоих концах.

Что нужно, чтобы соединить просто две точки А/Б оптоволокном:

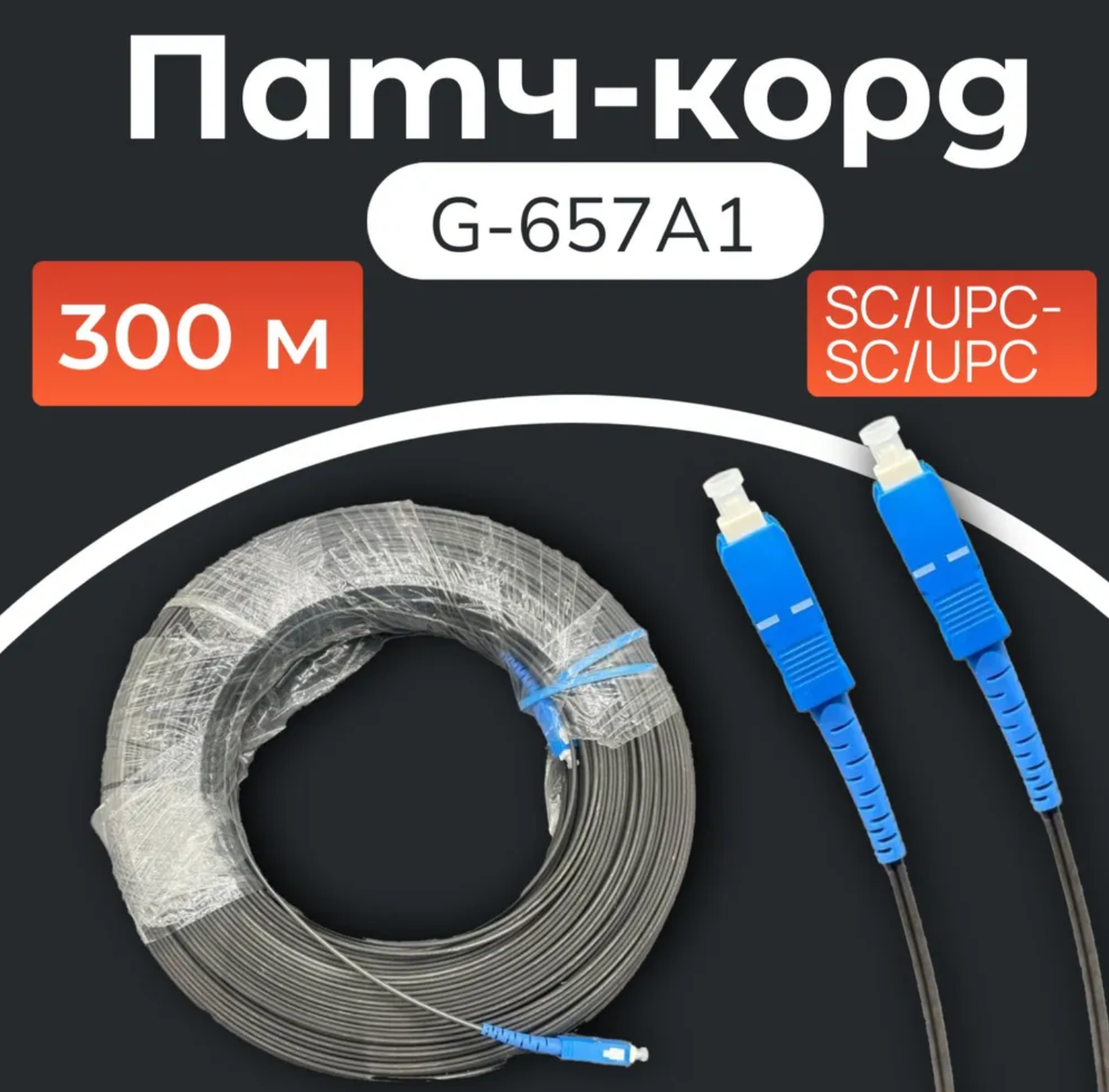

Покупаем готовый оптоволоконный одномодовый патчкорд, выглядит он так и готовые патч-корды можно купить длиной вплоть до 300 метров длиной:

Берём самый простой разъём - SC-UPC. С обоих концов у нас будет SC-UPC.

Такие патч-корды весьма тонкие, но до 70 м можно подвешивать в "самонесущем" режиме. То есть, от столба до столба можно вполне себе подвесить эту соплю. Расстояние между столбами, как правило, меньше 70 метров.

Как провести линию?

Что нужно, чтобы подвесить патч-корд на столбы? - нужны зажимы. Ищутся по запросу "зажим анкерный для плоского кабеля" на всех маркетплейсах.

Допустим, оптоволоконную соплю подвесили, от точки А к точке Б провели. Что дальше?

А дальше в точке в точке А и в иточке Б нужно установить медиа-конвертеры. И вот тут есть один очень важный момент - хоть с обеих концов оптоволоконного патч-корда у нас и установлены два одинаковых разъёма SC-UPC, так называемый "медюк" (медиаконвертер) у нас должен быть с каждой стороны разный. Так как статья для чайников, вдаваться в технические детали не буду, как не буду и рассказывать про SFP-свистки... просто совет - берите два медиаконвертера всегда парой. В паре всегда один - "А", второй - "B", и это очень важно:

Медюки бывают разные - и на 100 мбит, и на 1 Гбит. Главное, чтобы они были парными А+B. Ну и, понятное дело, с каждой стороны должен быть медюк одной и той же скорости сети.

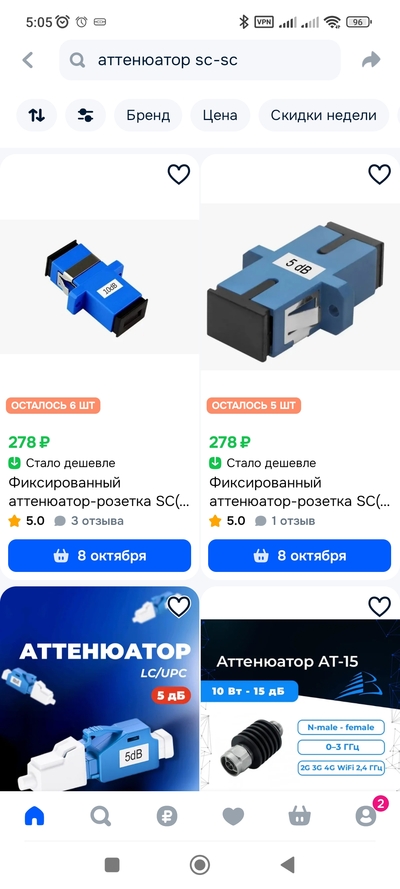

Дальше всё просто. Оптоволоконную соплю провели, в медюки воткнули, в каждом медюке по разъёму RJ45 (Ethernet). Вот мы и соединили две точки оптоволокном в рамках одной сети.

P.S. Если вдруг всё-таки заинтересуетесь SFP-свистками (трансиверами) - там всё то же самое, по сути - они тоже идут парами. Шансы подружить SPF-трансивер с одной стороны ("А") с медиа-конвертером на другой стороне ("B") - практически равны нулю, увы. Я пробовал и обжёгся.
