Воскрешение LG G3

Хочу поделиться с вами методом, который я использую уже довольно давно.
Речь идёт о телефонах LG G3 со следующими неисправностями:

1. Не включается, не реагирует на зарядку
2. Включается но дальше логотипа не грузится.
3. Включается и отключается при загрузке с синим экраном
4. Не включается Wi-Fi
5. Не работает сеть, или 3G интернет

ВАЖНО!!!
Речь идёт о телефонах, в которых эти неисправности возникли неожиданно, сами по себе.
Если у вас неисправность возникла вследствии кривых рук, попадания влаги, удара, падения, кастомной прошивки или любых других манипуляций с ПО и железом, то вам мимо этого поста.
До свидания)

Все эти вышеперечисленные неисправности можно вылечить обычной прожаркой платы до 200°С

Вот как это делаю я:

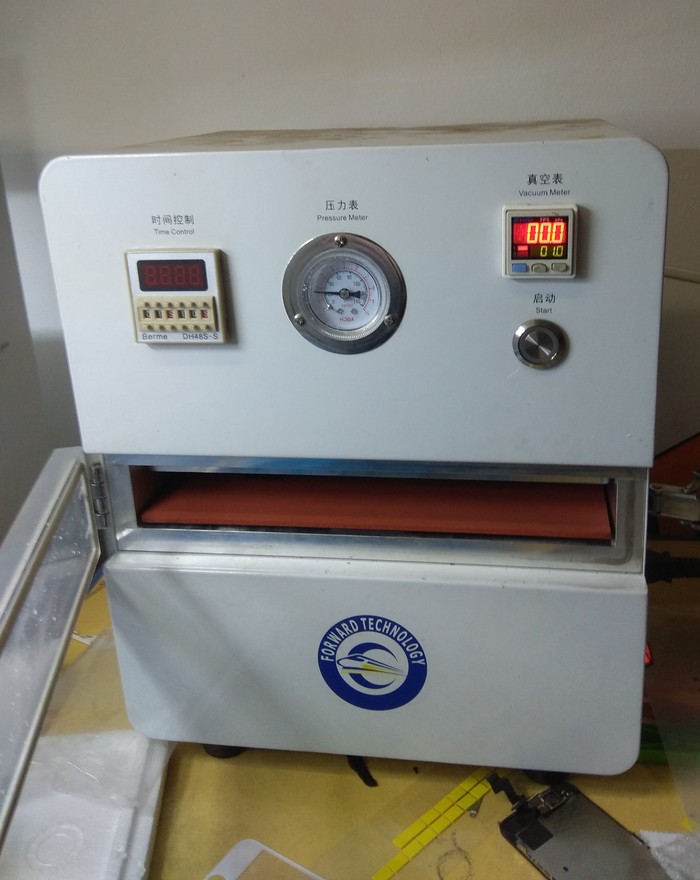

-на сепараторе сразу 2 платы (у меня в сервисе эта модель очень частый гость)

Воскрешение LG G3 Lg g3, Ремонт телефона, Прожарка, Плата, Длиннопост

Процесс "ремонта" довольно прост. Разбираем смартфон, снимаем защитные экраны, и кладём процессором вниз на плиту сепаратора, выставляем 200 градусов и включаем нагрев. Я грею около 10 минут, затем отключаю нагреватель и даю остыть платам вместе с сепаратором.

Воскрешение LG G3 Lg g3, Ремонт телефона, Прожарка, Плата, Длиннопост

99% всех плат оживало после этой процедуры, появлялся вайфай, телефоны включались и работали. У меня бывали случаи, когда микросхема оперативной памяти, от нагрева треснула пополам (скорее всего только защитный компаунд), но даже после этого телефон включался и работал.

Теперь вопрос гарантии такого ремонта. Гарантию я даю "до двери", т.к. сразу объясняю клиентам, что метод ненадежный и скорее всего недолговременный. Данные вытащить хватит, а вот полноценно пользоваться смартфоном скорее всего не выйдет.

Наверняка все знают историю с жутко греющимся процессором, плохим припоем и надоедливым компаундом, поэтому причину возникновения подобных неисправностей подробно описывать не буду.

За долгое время у меня даже появились клиенты-постоянники, которые периодически приходят за очередной "дозой" прогрева для своего телефона. Чем то напоминают мне игроков, которые возвращаются в казино снова и снова в надежде отыграться)
Всем спасибо за внимание.

Показать полностью 2
589

IPad mini, возвращение ампутированных функций.

Как то давно я купил с рук старенький поддержанный iPad mini 2 поколения. Достался за сущие копейки т.к. естественно был заблокирован под чей то ID. В попытке разбора устройства и извлечении платы, для хардверной разблокировки, я случайно отломал целый кусок платы!
Фото оригинальных отломанных кусков не сохранилось, далее непосредственно сам процесс восстановления.

Итак..
Вот в этом месте:

IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост

Перестали работать оба верхних микрофона. Фронтальная камера, антенных GPS и Cellular (последнее не столь важно, при "разблокировке" этот модуль отваливается) и самое главное разъём для наушников!

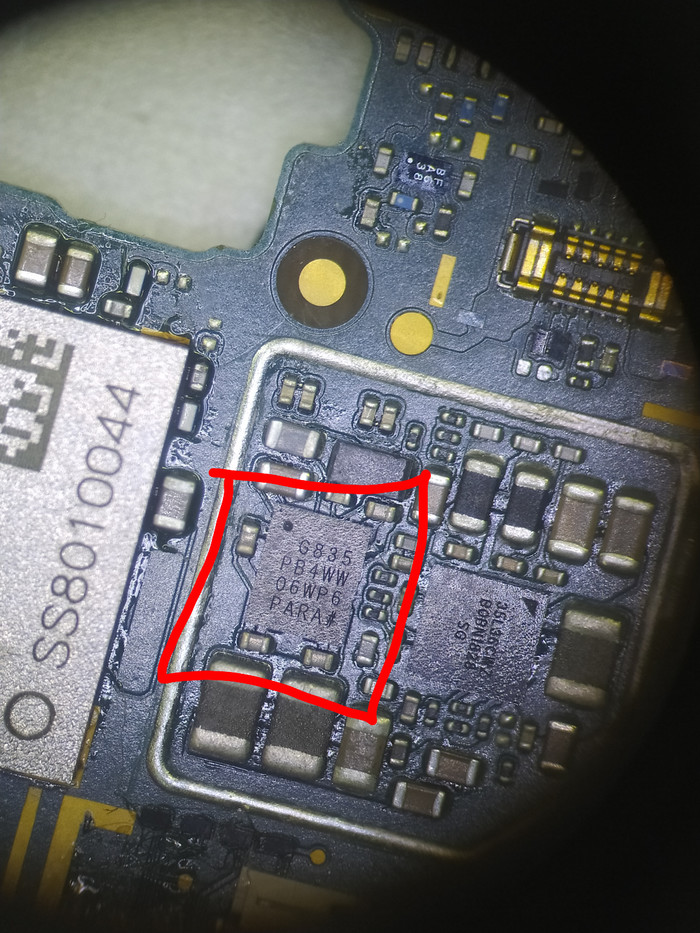

Модель платы:

IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост

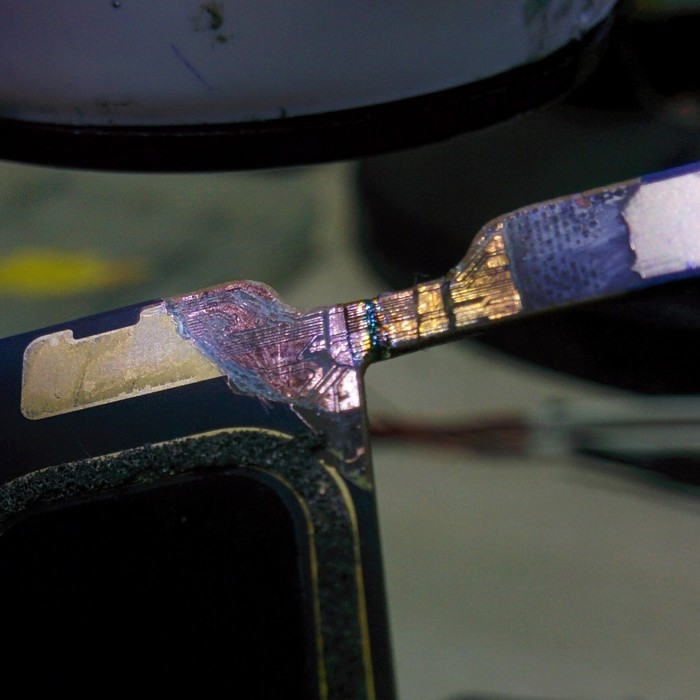

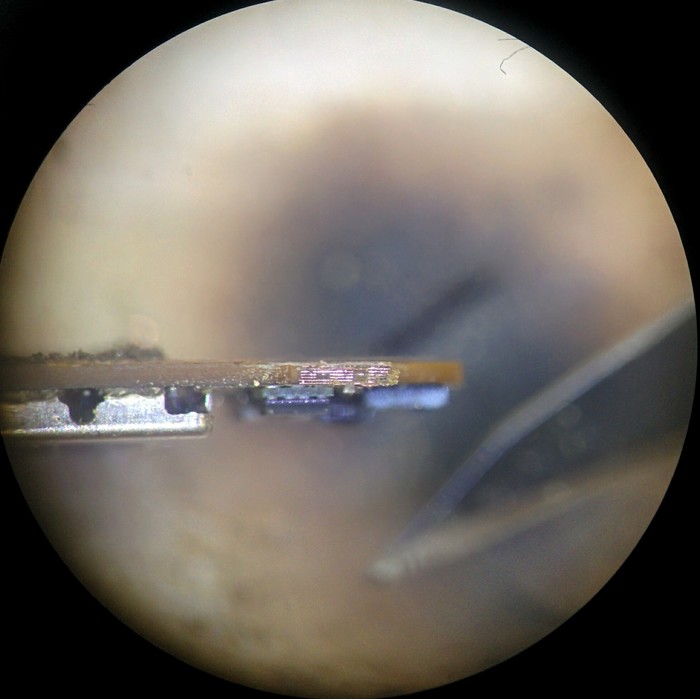

Срезал остатки повреждённого текстолита и увидел сколько слоёв содержит плата

IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост

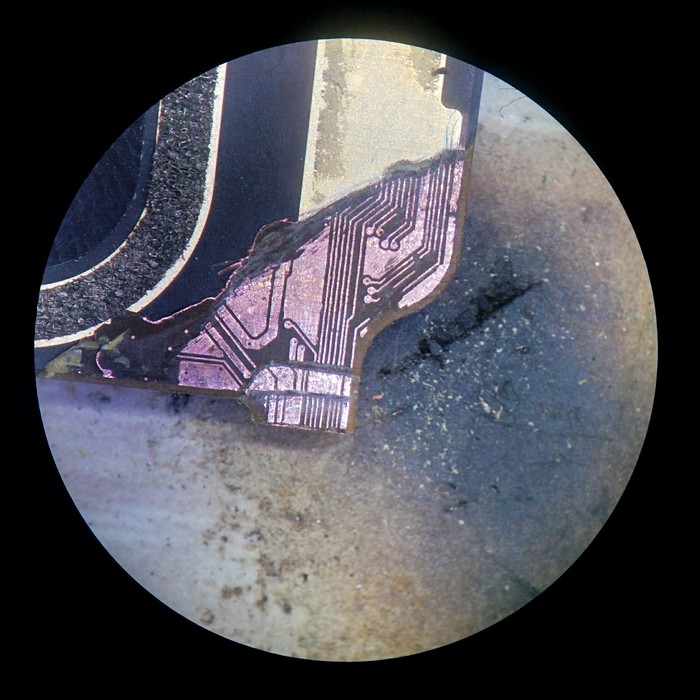

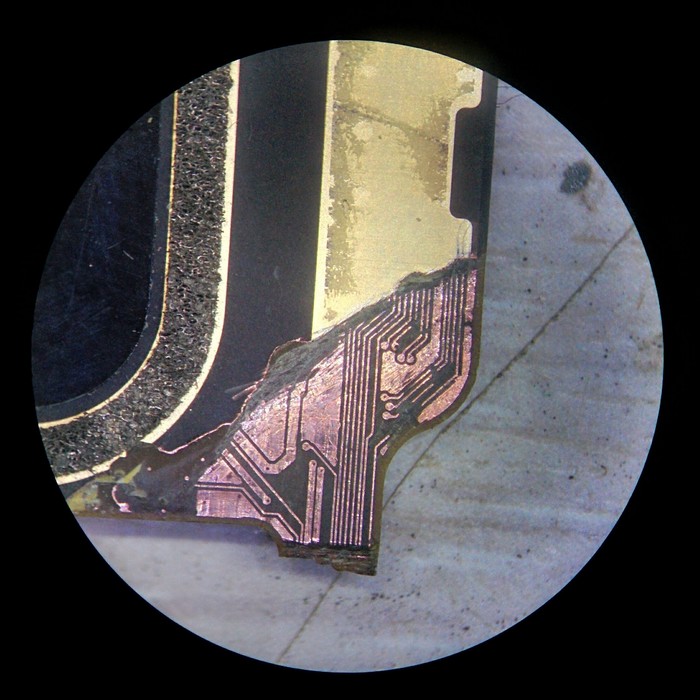

Расчистил слой за слоем рабочее поле. Основными оказались первые 3 слоя, остальные слои это проводники антенн и их экранов.

IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост
IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост

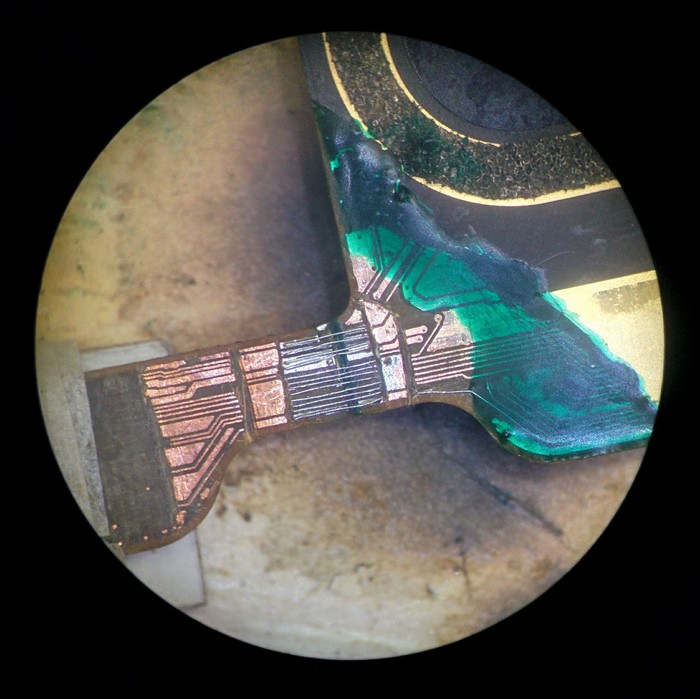

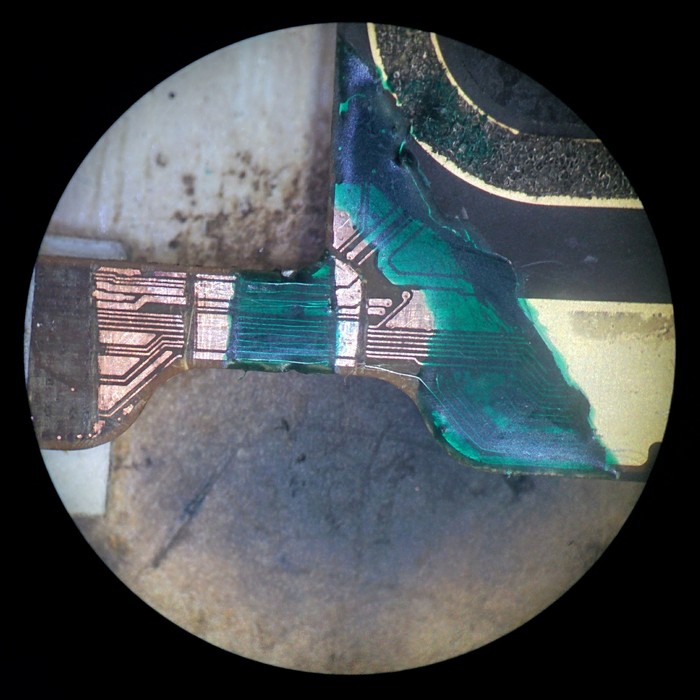

Замазал зелёнкой края и начал склеивать платы.

IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост
IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост

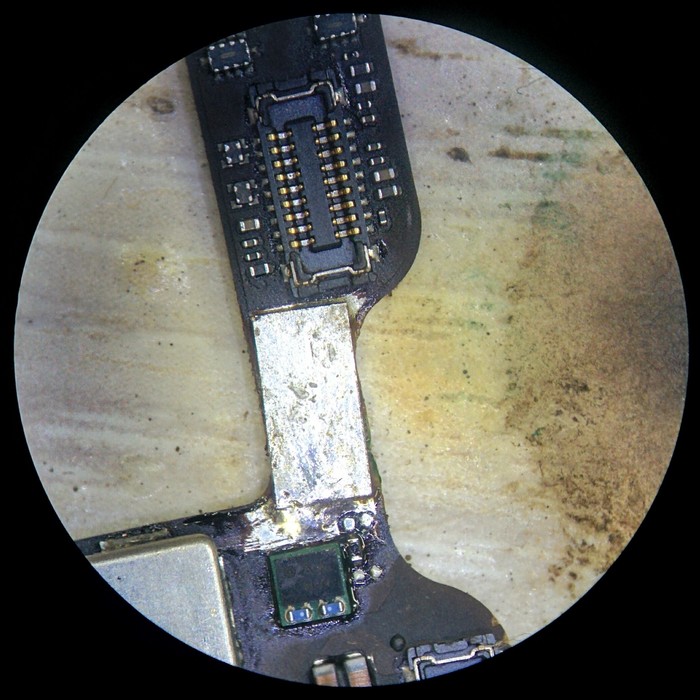

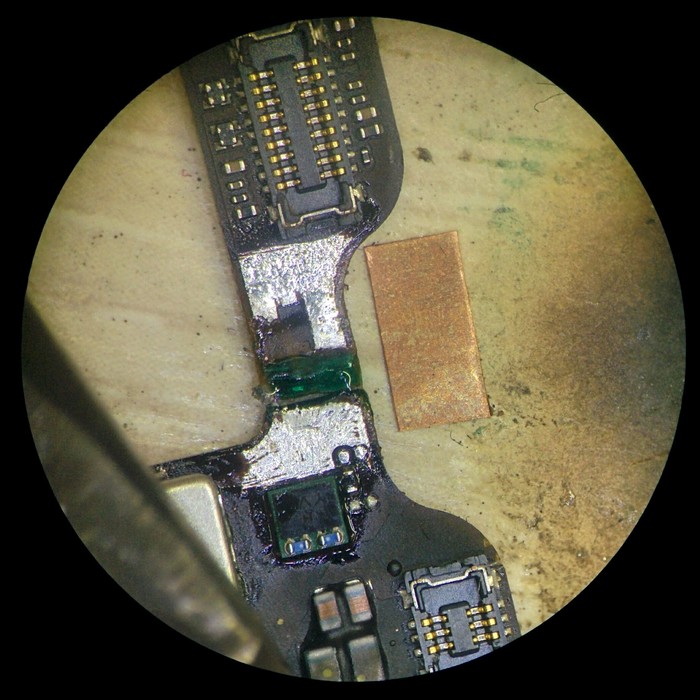

Для укрепления соединения добавил медную шину с обратной стороны.

IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост
IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост

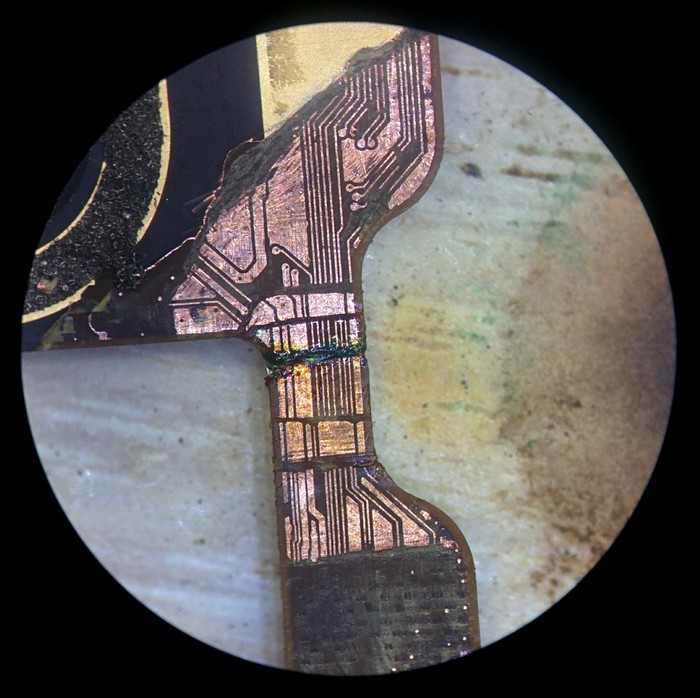

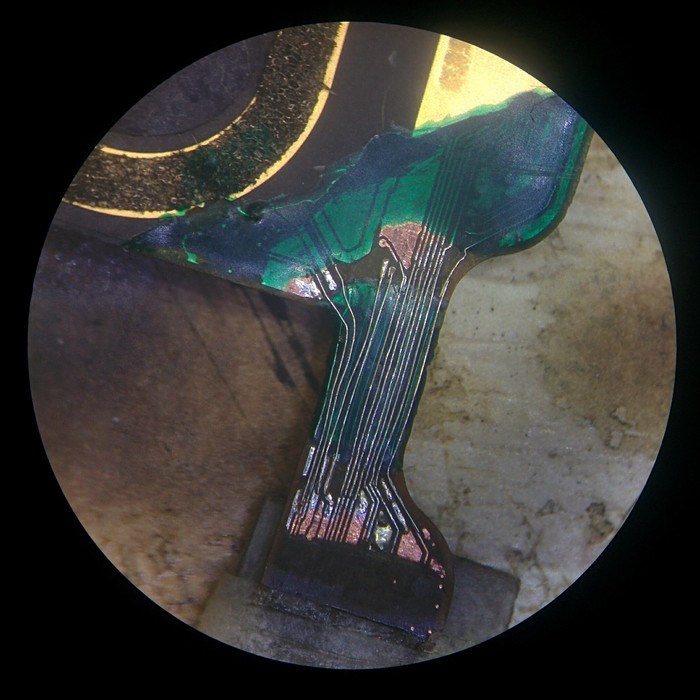

После того как убедился, что части держатся надёжно, начал прокладывать перемычки попутно заливая их зелёнкой и высушивая под УФ лампой

IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост
IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост

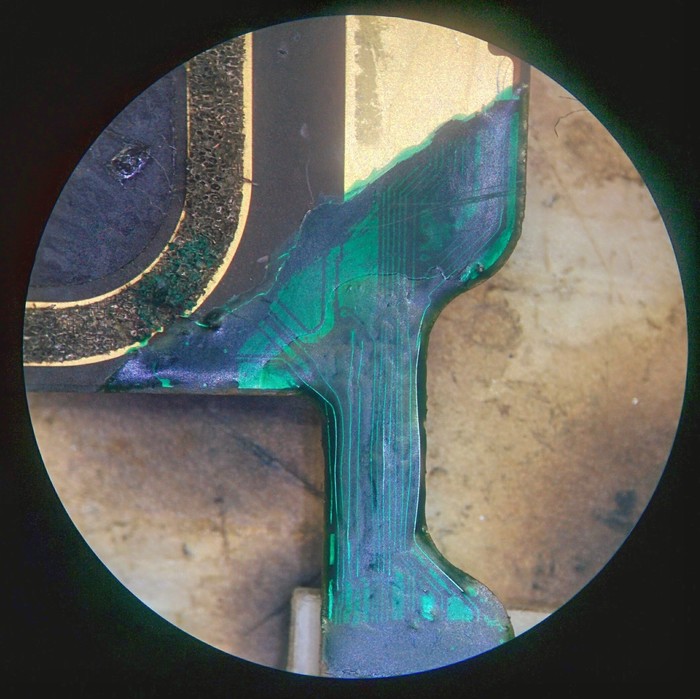

Слой за слоем...

IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост
IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост

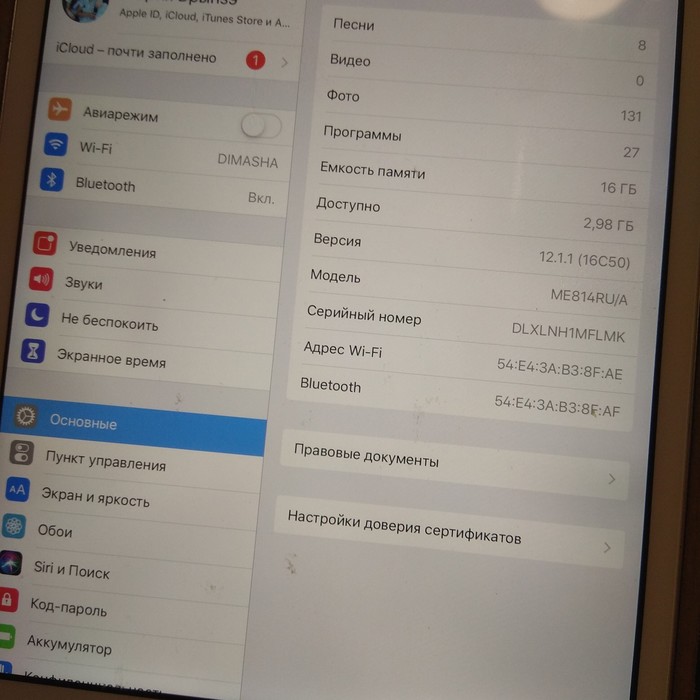

В самом конце я разблокировал планшет, отпаяв необходимую деталь. Собрал и проверил. Всё успешно. Планшет до сих пор работает и даже обновляется.
Спасибо за внимание.

IPad mini, возвращение ампутированных функций. Ipad mini 2, Ремонт планшета, Пайка, Длиннопост
Показать полностью 13
140

Samsung N8000, замена NAND

Samsung N8000, замена NAND Samsung, Микросхема, Ремонт планшета, Длиннопост, Emmc, N8000

Принесли на ремонт Samsung N8000 с убитой флеш. Великий Odin и программаторы не могли его оживить...

Samsung N8000, замена NAND Samsung, Микросхема, Ремонт планшета, Длиннопост, Emmc, N8000

На помощь пришёл всемогущий Китаец и его прошитые на сток микросхемы памяти за 10$ (---)

Samsung N8000, замена NAND Samsung, Микросхема, Ремонт планшета, Длиннопост, Emmc, N8000

На микросхему уже накатаны шары и она полностью готова к установке..

Samsung N8000, замена NAND Samsung, Микросхема, Ремонт планшета, Длиннопост, Emmc, N8000

Контроль качества и установки проводим под микроскопом.
Впаиваем новую микросхему NAND

Samsung N8000, замена NAND Samsung, Микросхема, Ремонт планшета, Длиннопост, Emmc, N8000

Все успешно! Фиксируем и проверяем работоспособность аппарата.
Все исправно. Ремонт завершен!

Samsung N8000, замена NAND Samsung, Микросхема, Ремонт планшета, Длиннопост, Emmc, N8000

Не забудьте поменять язык, потому как микросхемы приходят со стоковой китайской прошивкой и дефолтными серийниками и имеем. Кому сильно надо, поправят на своих прога-девайсах.
Всем удачи.

Показать полностью 4
