Как сделать радиоприемник своими руками . Часть 2
Здравствуйте мои дорогие читатели. Сегодня речь пойдет о регуляторе громкости и эквалайзере.
wolume control- регулятор громкости, обычный переменный резистор...Номинальное сопротивление должно быть от 10 до 40 ком.
Если смотреть сверху вы видите три лепестка на переменном резисторе. Соответственно как я изобразил на схеме, к верхнему лепестку подключаем( припаиваем) провод , (выходящий из белого разъема FM - тюнера) со знаком минус . Этот провод является общим ( корпус) и будет идти шлейфом ( беспрерывно) до конца всей схемы. Соответственно к этому же верхнему лепестку припаиваем отдельный провод, который пойдет на эквалайзер. К нижнему лепестку подключаем провод (выходящий из белого разъема FM -тюнера со знаком +). Это будет вход аудиосигнала на переменный резистор. На среднем лепестке будет выход аудиосигнала. Припаиваем к нему провод , который пойдет на вход эквалайзера со знаком +.
Вот собственно схема эквалайзера. Конденсатор С 1-1000 пикофарад или 0.001 мкФ
, конденсатор С 2- 0,033мк.Сопротивление R1 - переменное, остальные сопротивления на мощность от 0,25 до 1.
Самая простая и по моим представлениям довольно эффективная схема .На надпись -вход - подключаем провод со знаком +, на значок корпуса ( общий), после сопротивления 10 к., вертикальная черточка, подключаем провод со знаком -. Детали для эквалайзера, можно выпаять из старой аппаратуры или просто купить. Есть радиомагазины , как в интернете, так и в городе. Я просто выписываю из Чип и Дип ( НЕ РЕКЛАМА). ..............Хотелось бы остановиться на пайке радиосхемы, этой или другой, неважно. Если вы только начинаете приобщаться к этому славному, не побоюсь этого слова , творчеству, то прежде всего не бойтесь...Ведь в принципе радиотехника это спаивание радиодеталей нужного номинала в нужной последовательности. В свое время мы, начинающие, что бы не путаться в схеме, просто брало квадратный кусок картонки ( например обложка от книги, или плотная коробка) , вычерчивали на картоне схему, приклеивали ! радиодетали в соответствии схеме, после высыхания радиодетали спаивали между собой. Наглядно и просто....Эл. паяльник 25 ватт, припой Пос - 60 , канифоль. И обязательно сделать подставку.
Показать полностью
2
Как сделать радиоприемник своими руками . Часть 1
Здравствуйте мой дорогой читатель. В этой статье я попытаюсь изложить принцип работы радиоприемника и в частности FM - тюнера. Вот принципиальная схема радиоприемника

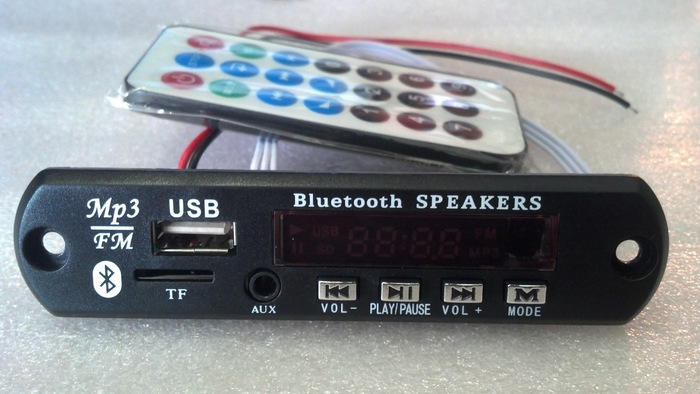

antenna- Антенна, подключаемая к FM - тюнеру для устойчивого приема сигнала. Для загородной дачи, пригорода и т. д. Представляет собой обыкновенную телескопическую антенну, которую можно извлечь из любого неисправного радиоприемника, магнитолы и т д.. Непосредственно в городе, антенна представляет собой кусок провода длиной до 30 см, свернутая в спираль и закрепленная непосредственно внутри корпуса приемника. Fm-тюнер- устройство для приема радиосигнала и воспроизведения файлов формата MP 3 с USB флешки или карты памяти ( весьма удобно для прослушивания аудиокниг). Также имеется функция Bluetooth для воспроизведения звуковых файлов с сотового телефона.
Как правило я покупаю их на али - экспресс. Выбор здесь огромный, цены от 200 до 1500 руб. И как я заметил, цена совершенно не влияет на качество воспроизведения. Здесь все решает внешний вид, который вы выберете для своего радиоприемника. Принцип работы у всех тюнеров совершенно одинаковый.

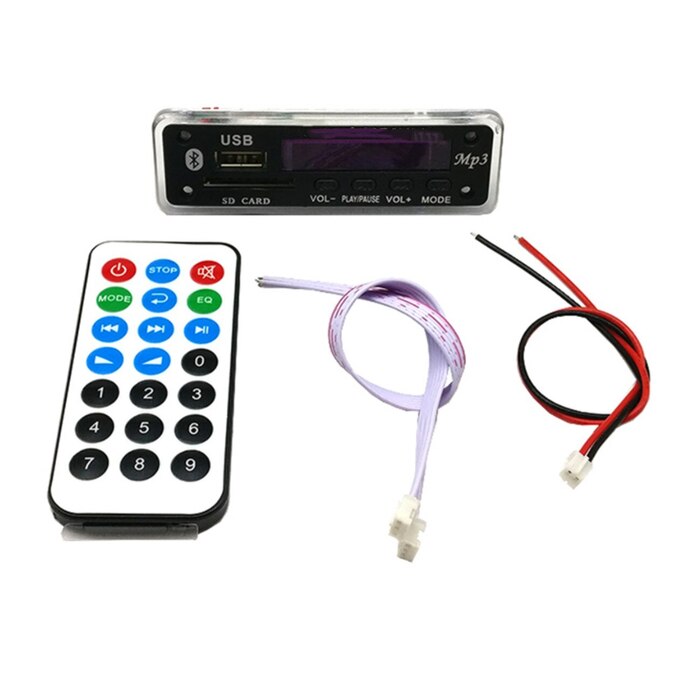

Подключение тюнера предельно просто. Имеется красный разъем, для подключения питания , идущего с транформатора. ( power transformer)-- двухпроводной разъем, красный провод +12 вольт. , черный провод - 12 вольт.
Белый разъем ( ы)-- выход аудиосигнала на регулятор громкости. FM тюнер работает в стерео режиме, но мы рассматривает более легкий -моно вариант. Белый разъем ,трехпроводной , при подключении- центральный провод - минус сигнала , левый и правый , соответственно, плюс левого и правого канала. Выберете любой. Левый например, правый заизолируйте. Также на плато имеется точка для подключения антенны. Оно обозначается буквами FM. Также точка антенны , в зависимости от модели, может находиться на разъеме. К тюнеру прилагается пульт , на котором множество функций, включая встроенный эквалайзер только для мp 3. Я пультом не пользуюсь вообще, по ряду причин, которые поясню ниже. Итак мы подключили антенну, подключили питание на красный разъем и подключили к белому разъему , белый штекер с 2 ! отходящими проводами - центральным и левым. В следующей статье мы плавно( по схеме) перейдем на регулятор громкости и эквалайзер.
