Ремонт "монста из прошлого" Asus ROG Strix GL702ZC
Всех приветствую, с наступающим Новым годом!

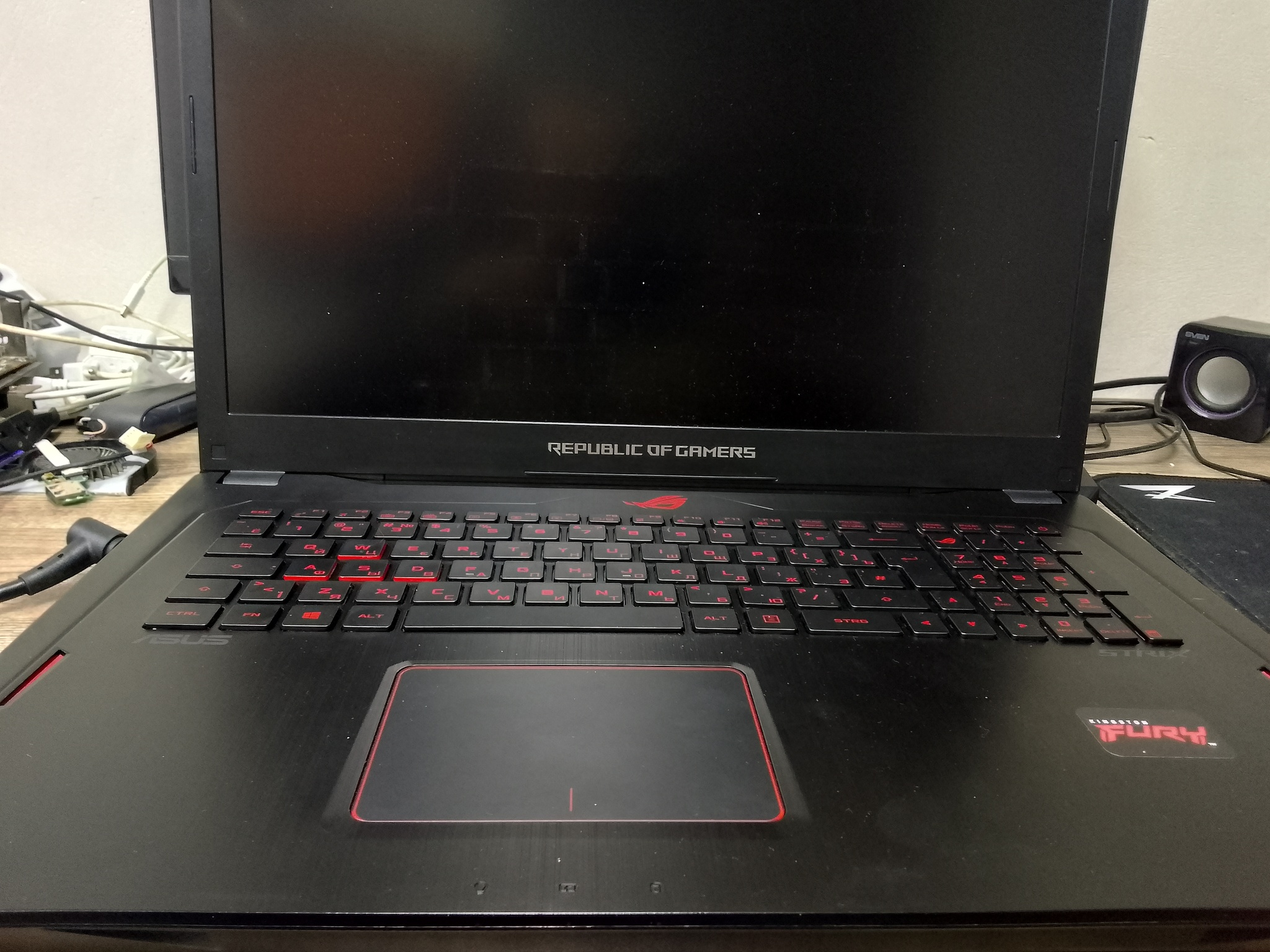

Принесли мне ноутбук, с типичным диагнозом: не включается, после попытки провести профилактику, а именно при отсоединении батареи, выскочила металлическая защёлка и что то замкнула на плате.
Приступаю к разбору аппарата и диагниостике
Прошёлся по всём дросселям питаний, ничего криминального не нашёл, потом прикинул, что могло замкнуть в районе коннектора и начинаю тыкать мультиметром там и нахожу на одной линии сопротивление в пару ом, ну это оно

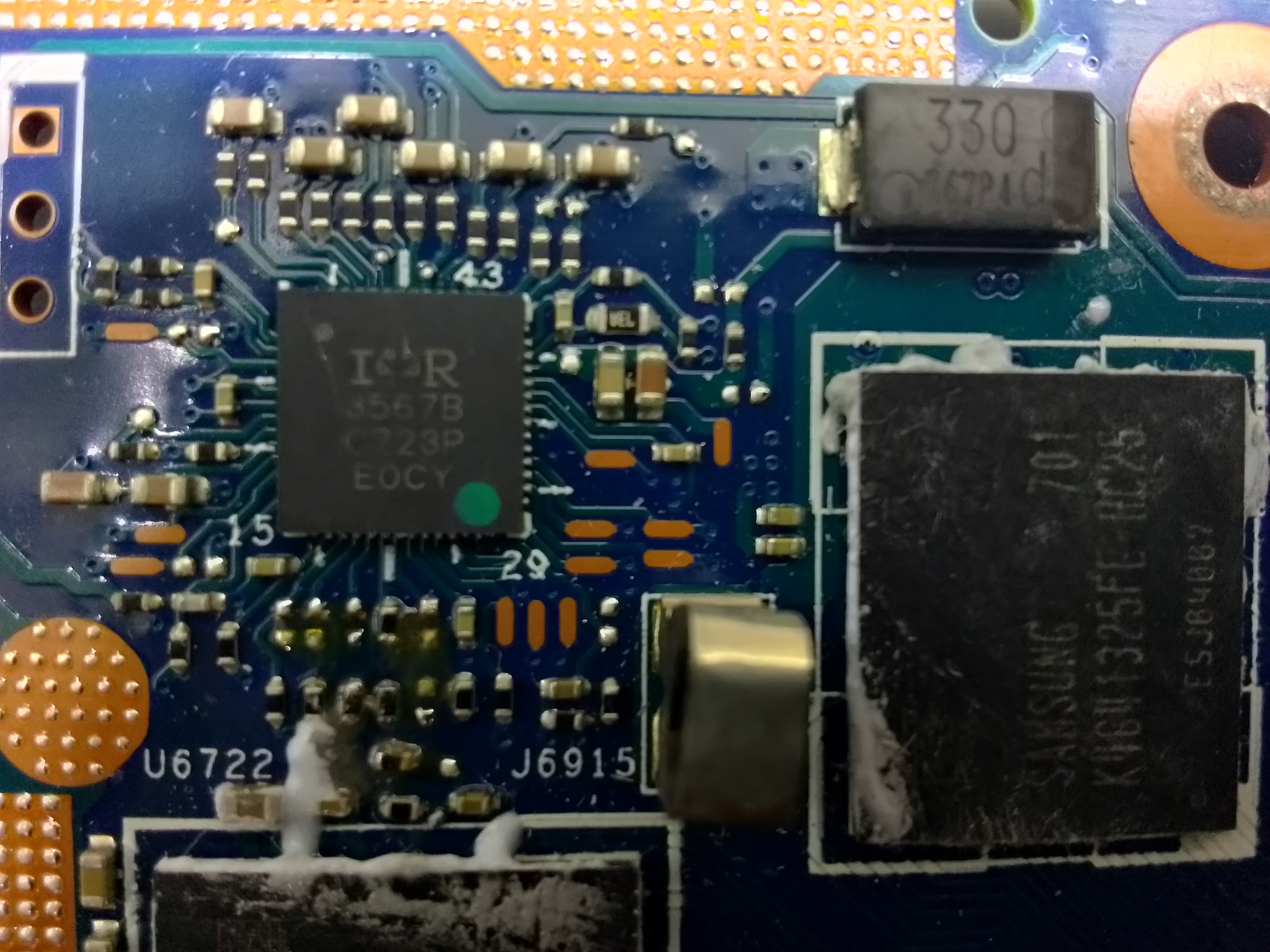

А линия эта, уходит в шим контроллер и является разрешающим сигналом EN, то есть шим труп однозначно, на всякий случай убрал резисторы с линии, что бы окончательно в этом убедится, и по VCC я обнаруживаю сопротивление 4 Oma, сняв данную микросхему, сопротивление чуть поднялось, но всё равно значение низкое, позже нашёл логический элемент, садивший линию.
Нужно менять шим, но проблема в том, что они программируемые, варианта два:
1) найти донора и от туда выпаять

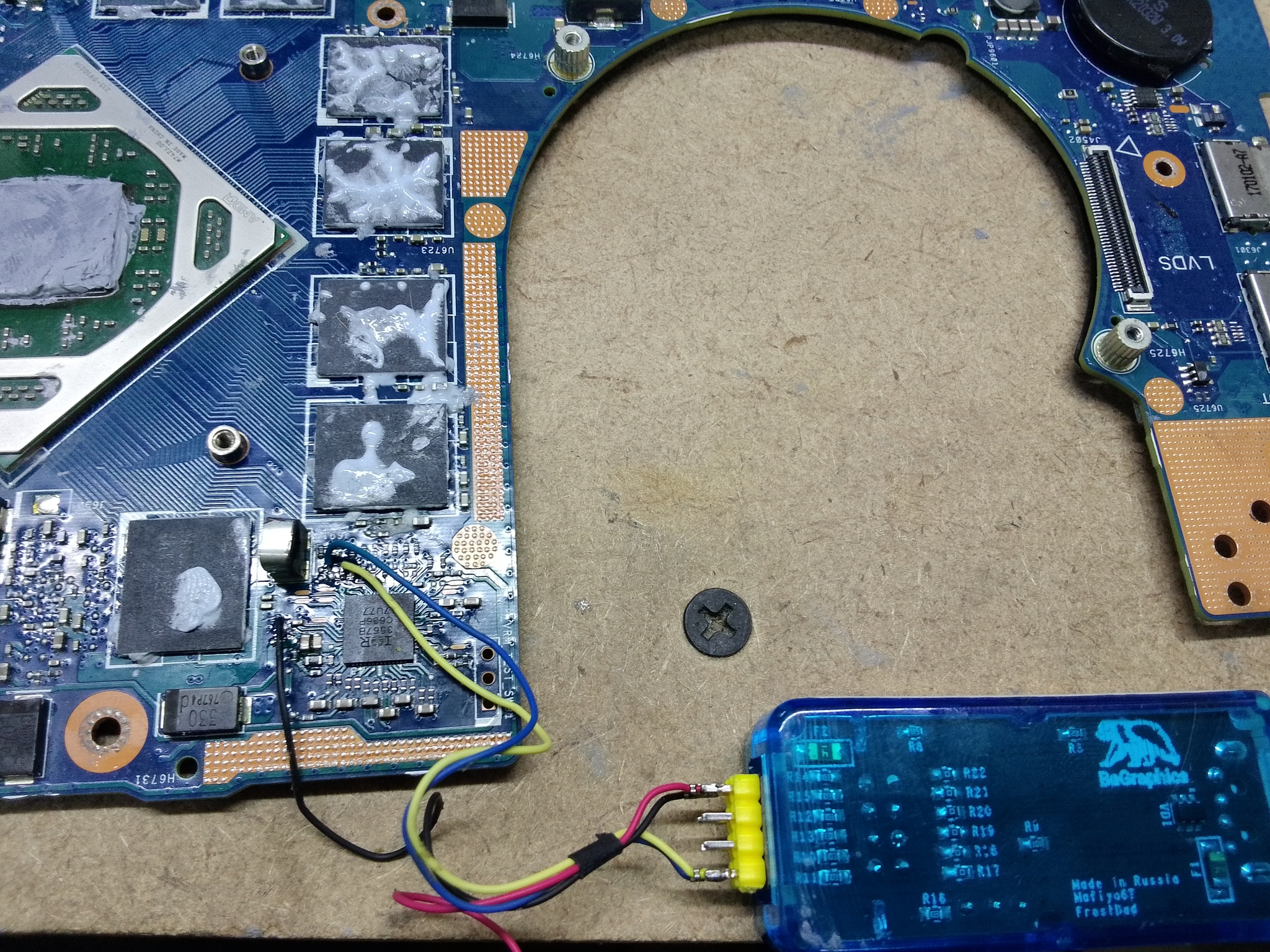

2) найти новую или б. у. микросхему и запрограммировать с помощью специального донгла и лицензионного программного обеспечения от Infinion
Я выбрал второй вариант, шимки у меня были, а донгл я заказал у коллег, которые сами их изготавливают, на базе оригинального. Прошивку нашёл в телеграмм-группе по прошивками, там ребята сливают различные прошивки, снятые донглами.

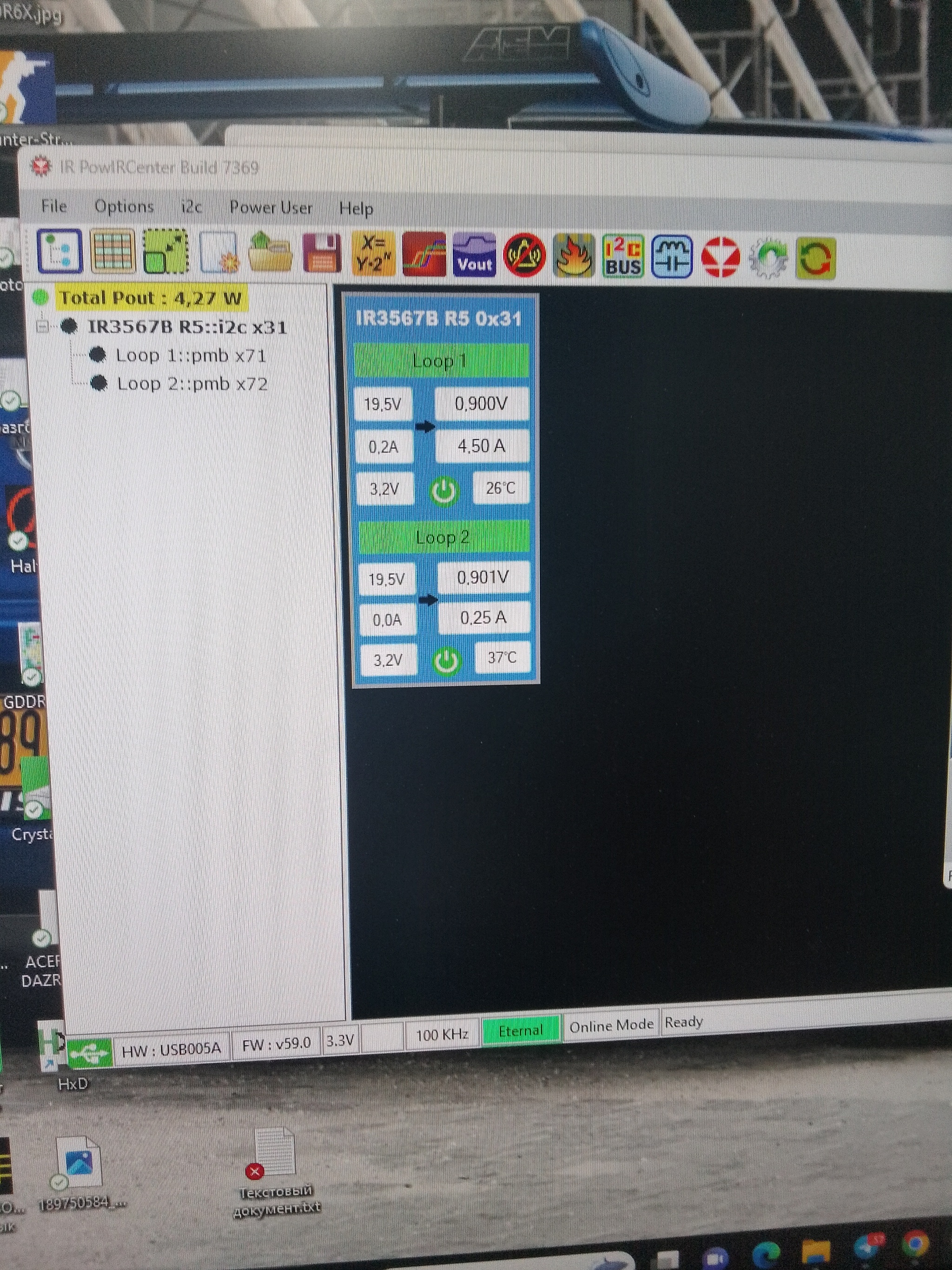

После прошивки, проверяю генерацию на фазах питания vddc, vddci, всё хорошо, собираем аппарат и попутно обслуживаю

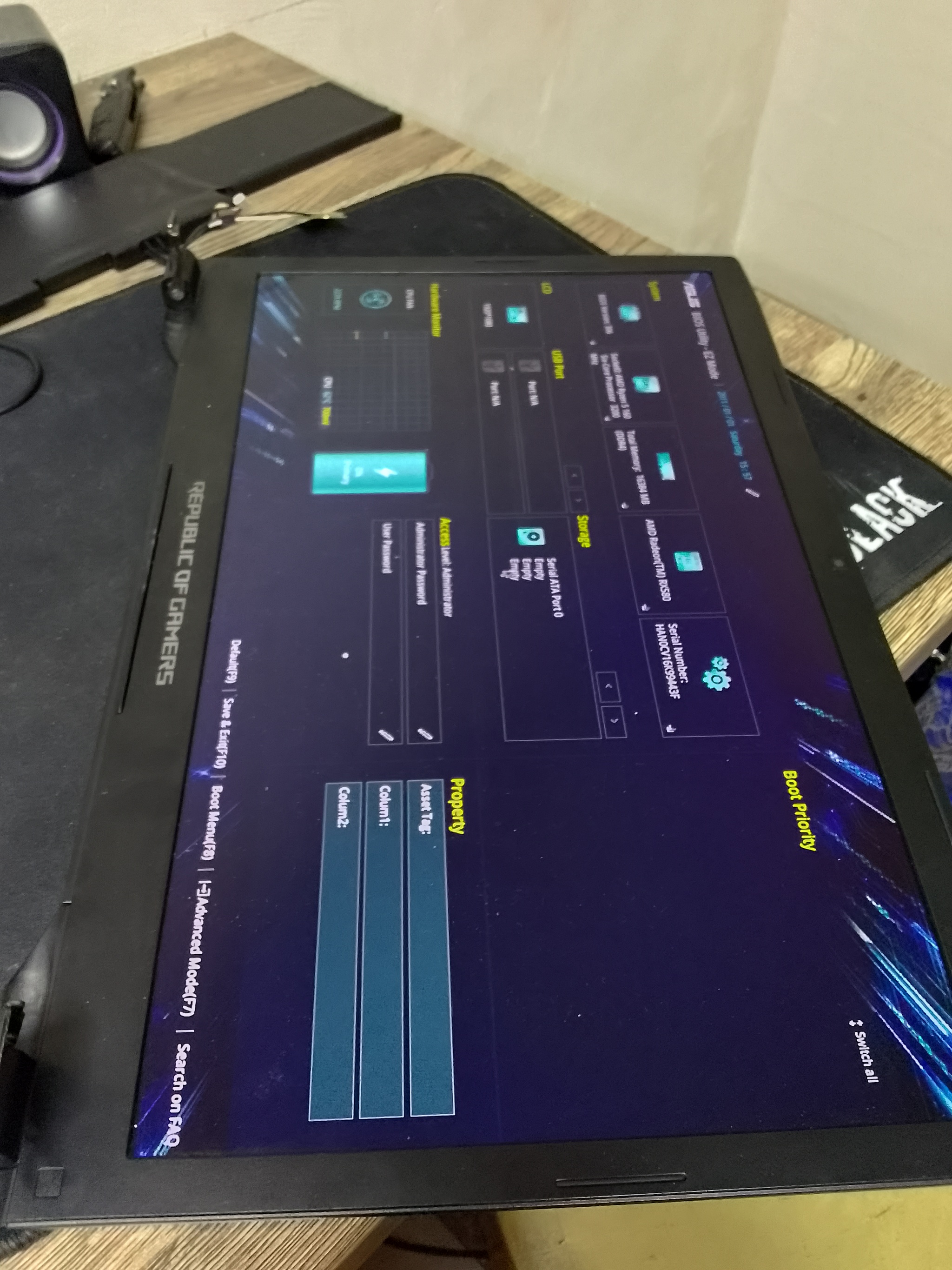

Но прежде, проверяем даёт ли изо о оно есть)

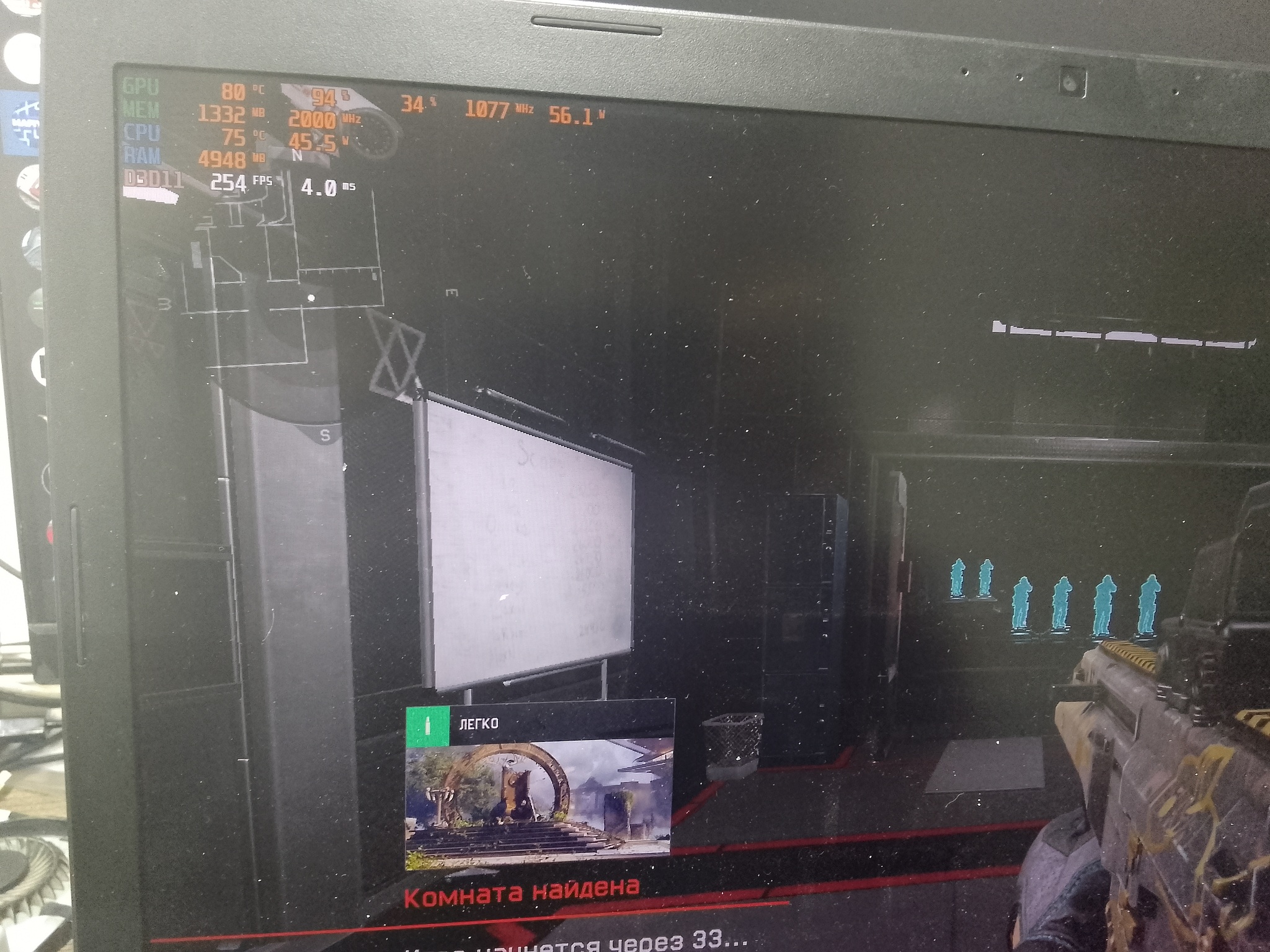

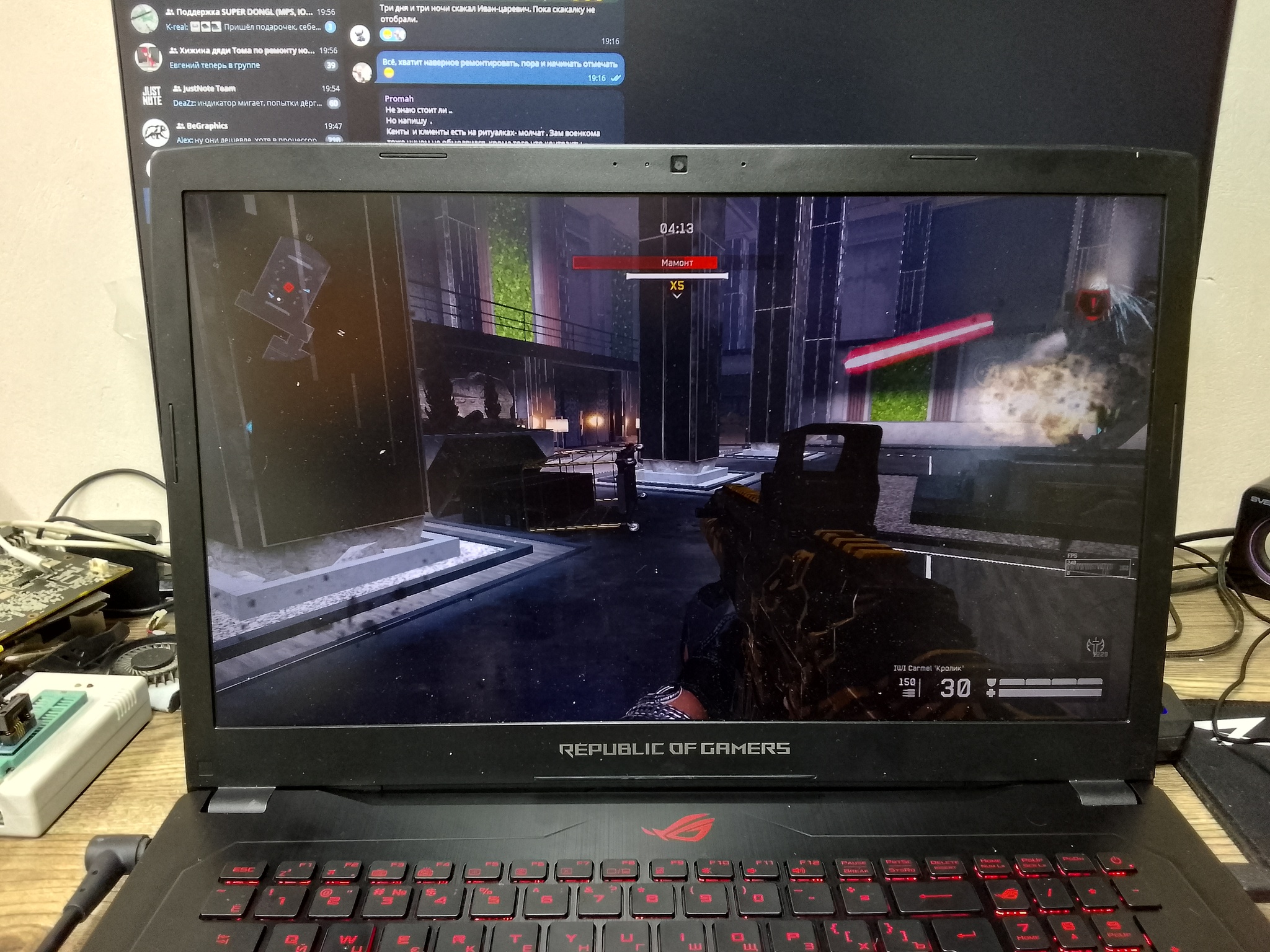

По итогу аппарат прошёл все тесты и вернулся к своему владельцу)
Я в VK:https://vk.com/id345960171
