Как я ламповый усилитель в стиле Bioshock собирал
Здравствуй, Пикабу!
Успех предыдущего поста дал ясно понять, что стоит победить лень еще раз и поведать про другую свою поделку.
Что ж, приступим)Как и ранее описанный проект самодельного планшета, этот был начат весьма давно, еще в 2010 году [а закончен в 2014 - было много перерывов]. На тот момент, успев малость освоиться в полупроводниковой схемотехнике, мне захотелось попробовать что-то иное, и взор упал на ламповые усилители. "А почему бы и нет?" - подумалось мне, - ламповая техника разительно отличается от столь привычной транзисторно-микросхемной, тут и мягкий свет нитей накала, и обаяние ретро, и напряжения в несколько сотен вольт - романтика, короче говоря. Немного обдумав эту идею, руководствуясь любопытством и желанием сделать что-то нетипичное [но отнюдь не здравым смыслом) ], я решил взяться за сборку усилителя.
Первым делом в дедушкиных закромах были найдены две вот таких красотки:

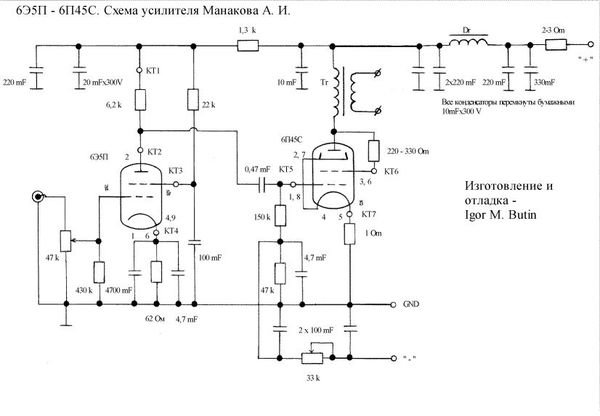

6П45С, 2 штуки - уже достаточно для выходных каскадов, если, конечно, на них вообще можно сделать выходной каскад, в чем я не был уверен на момент находки. "Только бы в сети были схемы!", - взмолился я в надежде найти схему усилителя с этими лампами, на что мудрейший Гугл внял моим мольбам и привел на сайт Анатолия Манакова [ссылку для пикабушников-электронщиков оставлю в комментариях], где и была обнаружена искомая схема:
Далее следовал поиск требуемых радиодеталей. Что-то было куплено, что-то найдено, а что-то - выпрошено за "спасибо")
Завершив квест по сбору деталей, я спаял первый жутковатый прототип:
И, несмотря на внешнюю неказистость, он заработал! Но радостный момент длился недолго, ведь я понял, что следующим шагом придется изготовить под усилитель добротный красивый корпус.
Я долго пытался придумать интересный дизайн, но какие-то из идей были слишком сложны в реализации "на коленке", другие - скучны и неинтересны. В какой-то момент меня осенило: "А почему-бы не сделать его этаким стимпанковским и попробовать стилизовать под антураж Биошока!"
Так что вдохновение я черпал перепроходя первый и второй Bioshock, наслаждаясь видами и атмосферой подводного города.
Вдохновение - это, конечно, хорошо, но вот где-бы взять деталей для корпуса?) Тут мне повезло выпросить пару кусочков листовой меди и латуни на тогдашней подработке, а также найти множество деталей от разнообразной советской электроники на пункте утилизации того предприятия. Так что, да, 80% усилителя прибыли оттуда, откуда мало что возвращается - с помойки))

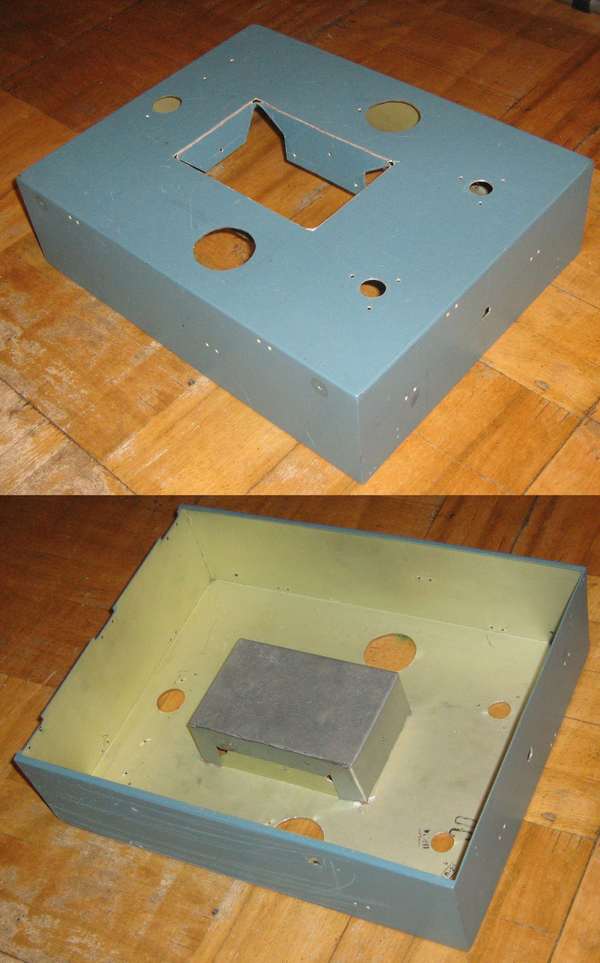

К сожалению, во время сборки я почти не делал фотографий процесса. Запечатленными на пленку [вернее память цифромыльницы :) ] оказались лишь начальные этапы изготовления:

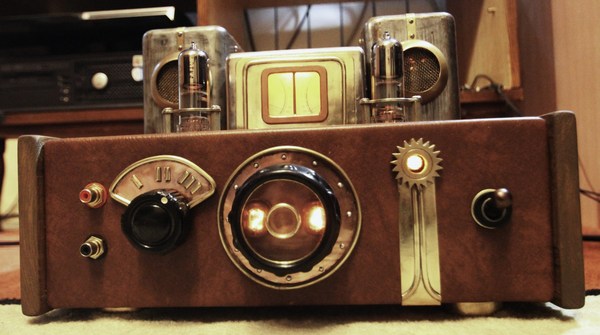

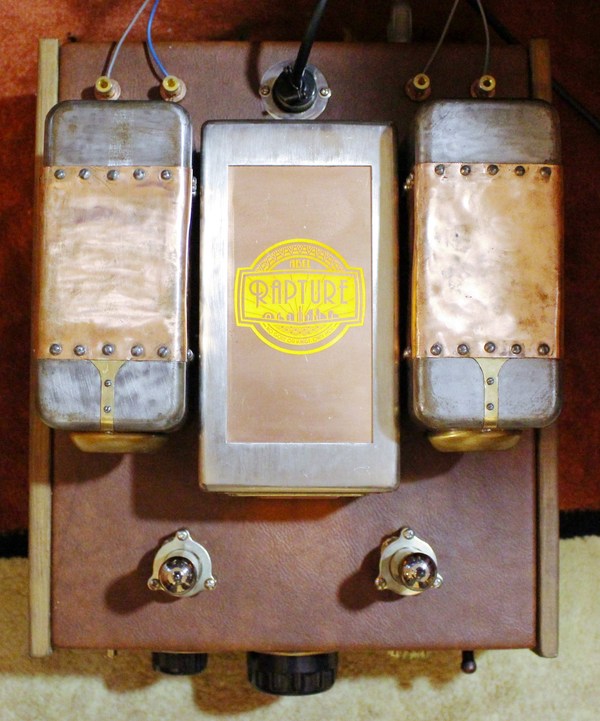

Впрочем, фото результата я сделать не забыл ;)

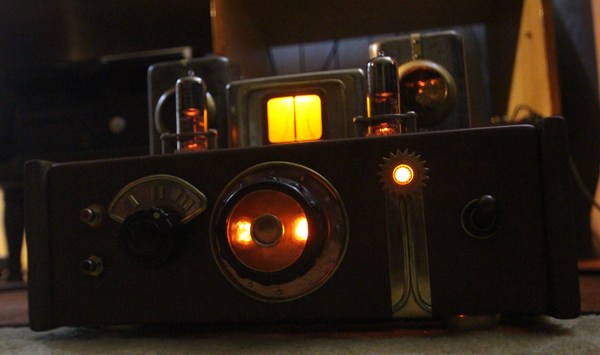

В темноте он смотрится особенно тепло и лампово)

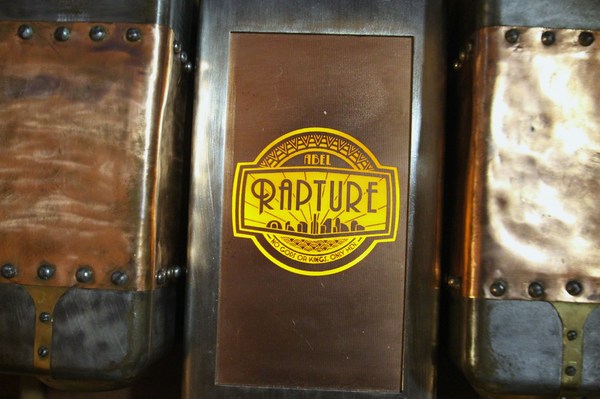

Усилитель назван в честь одноименного города, возведенного под водами Атлантики - Rapture
[логотип сделан с помощью лазерно-утюжной технологии]:
На передней панели расположен переключатель входов, ручка регулировки громкости, индикатор включения и тумблер питания. Под центральным кожухом находится силовой трансформатор, а на передней стенке - стрелочный индикатор мощности. Под боковыми кожухами стоят лампы выходного каскада и выходные трансформаторы.
Индикатор включения попытался стилизовать под вентиляцию, в которой прятались Маленькие Сестрички:

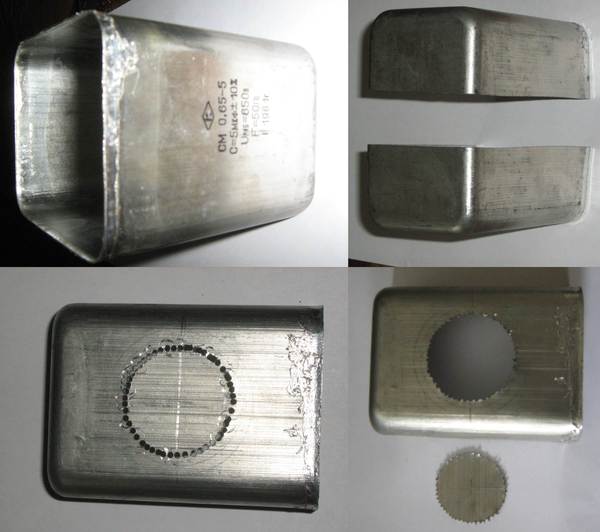

А кожухи - под шлемы Больших Папочек серий Rosie и Alpha (правда сходство получилось лишь отдаленное):

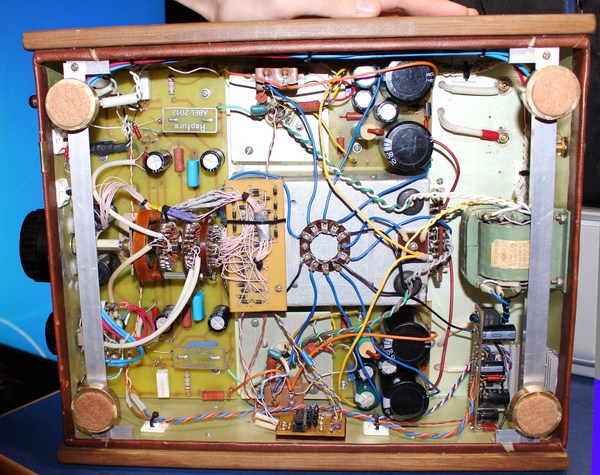

Вид усилителя изнутри:
Под стеклом ручки регулировки громкости расположены неоновые индикаторы, показывающие текущий установленный уровень от 1 до 24 :
Spinal Tap были бы довольны, 24 это же более чем в два раза громче, чем 11!
Кстати, о цифрах. Сам я не производил измерений, поэтому приведу значения от автора схемы:

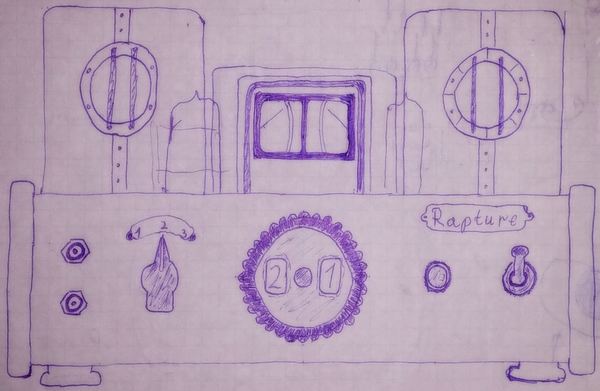

Решил перетрясти старый блокнот и нашел одну из зарисовок дизайна, сделанную во время лекции по философии четыре года назад)
А ведь вышло согласно задумке)
На этом, пожалуй, все!
Спасибо за внимание!
"A man chooses, a slave obeys!"
Показать полностью
20
Как я планшет своими руками делал
Несколько дней назад в комментариях я похвастался самодельным планшетом, что вызвало любопытство у пикабушников, некоторые из которых даже подписались. Что-ж, друзья, этот пост посвящается вам)
Итак, году в десятом в мои руки попал сгоревший Acer 5100, вот такой:
После безуспешных попыток вдохнуть в него жизнь было решено разобрать его на запчасти, одной из которых был исправный дисплей диагональю 15.4 дюйма. Вещь не особо полезная, ведь напрямую к компьютеру его не подключить, а вероятность того, что мне попадется другой ноутбук с живым железом, но разбитым экраном была крайне мала. Однако выбрасывать рабочую матрицу рука не поднялась, и появилось желание что-то с ней придумать. И вот летом 2011 года придумалось собрать планшет с этим дисплеем.
Первым делом было решено найти сенсорную панель. Тут спасли добрые китайские товарищи с ebay, у которых оказалась резистивная панель подходящей диагонали, наподобие такой:
По получении меня ждал крайне неприятный сюрприз. Из-за особенностей крепления панели в упаковке, в процессе транспортировки у нее практически оторвался шлейф. Но все-же мне повезло, что шлейф оторвался не совсем под корень, и удалось его спаять:
Следующим шагом надо было найти железо, к которому можно подключить дисплей и сенсор. Сложность в подключении ноутбучного дисплея состоит в том, что он использует LVDS интерфейс, а значит потребуется либо активный переходник с VGA/DVI/HDMI (фактически контроллер от монитора, прошитый под нужное разрешение), либо плата с нативной его поддержкой. Вариант с переходником мне не особо нравился, и я решил искать плату с LVDS на борту. Долгие поиски привели к девайсу по имени Intel D945GSEJT:
Сей девайс фактически является нетбуком в mini-ITX формате: Atom n270 1.6 GHz, до двух гигов оперативки, слабая графика, незамысловатая звуковая, mini-PCIe под вайфай, несколько USB, SATA и множество прочих интерфейсов. Но главное - на ней был столь необходимый LVDS, питание шло от единственного источника 12 вольт (а не пяти разных: 3.3, 5, 5 standby, 12, -12), а цена была в разы ниже, чем у прочих одноплатных ПК со схожими характеристиками. Плюс на такую машинку я мог поставить винду и работать со всем привычным софтом, а также обойтись без проблем с драйверами на сенсор. Однако и тут меня ждал сюрприз - у нее не работал LVDS выход "из коробки". Чтобы его запустить, требовалась перепрошивка BIOS, что, впрочем, оказалось не особо сложно.
Далее требовалось наделить планшет акустикой, функцией блокировки дисплея и сенсора по нажатию кнопки, индикацией заряда аккумулятора, а также регулировкой яркости (у платы имелся некий баг с ШИМ-сигналом яркости подсветки - его попросту не было). Для акустики использовались динамики из того-же ноута, усилитель был цинично отпилен от звуковой карты времен мамонтов. Поскольку в 2011 я еще не умел в микроконтроллеры, и лазерный утюг был недоступен, вся электроника была собрана на макетке из всякого дискретного хлама. Вот то, что получилось: усилитель, триггер блокировки, регулятор подсветки дисплея, индикатор заряда АКБ:
Для питания планшета была приобретена литий-ионная аккумуляторная батарея 12 В 9800 мАч, изначально предназначенная для использования с камерами видеонаблюдения.
Самым трудным этапом было соорудить для планшета некий корпус. С помощью стеклоткани и эпоксидной смолы я капитально переделал крышку ноутбука. К ней был приклеен своеобразный горб, в который помещалась вся начинка, а центральная часть вырезана для доступа к электронике.
Вид изнутри:
Вид снаружи после шпаклевки двумя разными составами и шлифовки:
На рамке дисплея в местах, где когда-то были петли, вклеена сетка для динамиков:
Далее шла покраска, изготовление необходимой проводки [особая гордость - барби-сайз кабель SATA) ] и установка всех комплектующих :
С матрицей все в порядке, это я так хорошо умел фотографировать)
Трафарет для логотипа:
Финальный вид:
ABEL это акроним от моих инициалов и первых двух букв слова electronics [да-да, я зачем-то придумал бренд для своих любительских поделок) ]
Огромная куча интерфейсов: [на правый коннектор выведены COM и LPT - выкуси, Эппл) ]
Разъемы под наушники и микрофон, еще один USB:
В итоге получился планшет гигантомана с WinXP, экраном 15.4 дюйма, 2 Гб ОЗУ, 320 Гб HDD, Wi-Fi, одноядерным 1.6 ГГц Atom'ом, стереодинамиками по 1.5 Вт, четырьмя USB, COM и LPT (вывел просто чтобы были), весящий 2.4 кг и работающий от батареи приблизительно 6 часов. Пользуюсь ли я каждый день этим монструозным устройством? Конечно-же нет) Однако, он нашел свое место в "балконной мастерской", где с него бывает удобно найти в сети даташит или врубить музыку \m/
Кто-то наверняка скинул бы это фото в комментарии, но я вас опережу)
На этом все!
Спасибо за внимание!
