Декоративный светильник пикабушника-алкоголика

Иногда так не хочется выбрасывать пустые бутылки от пива, аж ужас. Особенно, если они от хорошего бельгийского эля и имеют утонченную форму (по моему скромному мнению). А если еще есть хобби, в котором эту бутылку можно применить...


В общем, за полгодика неторопливого умственного труда, я сделал довольно-таки интересный декоративный, и не только, светильник.

Декоративный светильник пикабушника-алкоголика Длиннопост, Светильник, Микроконтроллеры, Электроника, Визуализация, Бутылка, Видео

Я думаю, что уже многие догадались, почему он "интересный" - бутылка светит сама по себе. И никакой магии тут, увы, нет: в подставке находится катушка - передатчик энергии, а в самой бутылке - катушка-приемник с ионистором (суперконденсатором), который служит этаким аккумулятором, достаточным для работы не самое короткое время (2 минуты, в моем случае). Но для заряда, увы, бутылочка должна быть на подставке. В общем, где-то дальше будет видео-демонстрация.


Также в подставке есть своя подсветка и сенсорная кнопка для всяких нужд. Сверху все это накрыто акриловым матовым стеклом, приклеенным на эпоксидку (надеюсь, что ничего не треснет из-за этого в будущем).

Декоративный светильник пикабушника-алкоголика Длиннопост, Светильник, Микроконтроллеры, Электроника, Визуализация, Бутылка, Видео

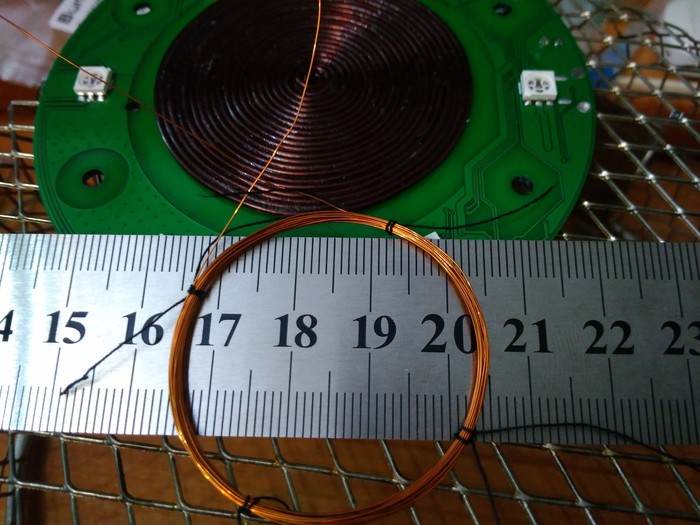

Сам генератор выполнен по принципу мультивибратора, схему которого, с небольшими правками, я любезно одолжил у даташита на LTC4120. Катушка передатчика - плоская спиральная, приемника - обычная с воздушным сердечником. Всей логикой (защиты по току и температуре, подсветка, сенсорная кнопка) управляет микроконтроллер stm32f072.

Декоративный светильник пикабушника-алкоголика Длиннопост, Светильник, Микроконтроллеры, Электроника, Визуализация, Бутылка, Видео

И чуть ли не забыл... Такое устройство должно же иметь хорошее название, не так ли? Hybrid Universal lamp - мини версия 50с. Хотелось бы не мини версию, но печатные платы больше 100мм стоят дорого, поэтому диаметр 90мм и, соответственно, мини версия.

Декоративный светильник пикабушника-алкоголика Длиннопост, Светильник, Микроконтроллеры, Электроника, Визуализация, Бутылка, Видео

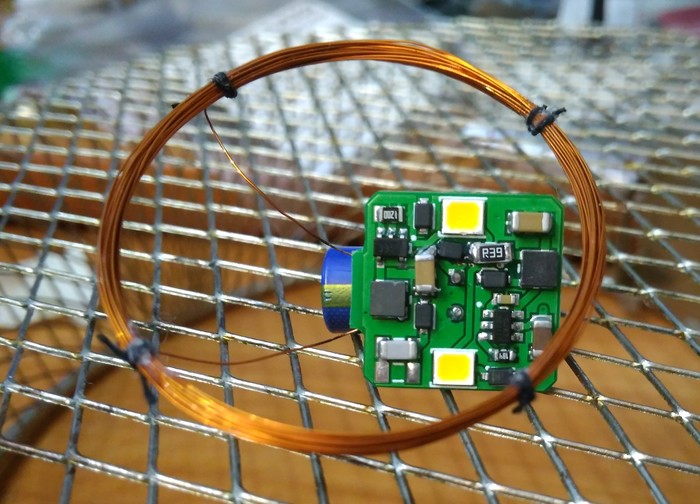

На бутылочной плате, которая, внезапно, находится внутри бутылки (просовывается через горлышко), нет ничего интересного. Кроме моего колхоза из-за ошибок при разработке.

Декоративный светильник пикабушника-алкоголика Длиннопост, Светильник, Микроконтроллеры, Электроника, Визуализация, Бутылка, Видео

И так, функционал. Что вообще надо от светящейся бутылки? Чтобы она светила? Ну, это основное, но хочется чего-то большего - чтобы из нее можно было пить кое-что. Саму плату со светодиодами я заливал обычной эпоксидкой. А ее, увы, лучше не смешивать с пищевыми продуктами. То есть, следовало покрыть чем-то, что уже не опасно. И тут для физлиц найти подходящее за вменяемые деньги очень тяжело. Поэтому я использовал прозрачный силиконовый герметик. Есть виды, которые после засыхания могут использоваться с питьевой водой или пищей. Так что, эта проблема была успешно решена. И теперь, когда собираются друзья, можно очень хорошо их удивить.


Но светящейся бутылкой дело не ограничивается - есть же еще светящаяся подставка. Было бы глупо оставлять не самый слабый микроконтроллер для простого управления защитами, поэтому я взгромоздил на его плечи еще и подсветку. А раз все это дело подключается USB кабелем, то не грех было сделать и управление с ПК этим.

На устройстве можно создавать как свои анимации подсветки, сохраняемые прямо в девайс, так и управлять цветом напрямую. А раз есть возможность управления напрямую, то можно, например, анимировать звук с ПК. Записывать в буфер, делать быстрое преобразование Фурье (FFT) и радоваться результату. В общем, вот вам пример работы на видео. Только сильно не пинайте, ибо я немного ошибся с яркостью и светодиоды немного слепят. Да и динамический диапазон что камеры, что ютубовского декодера огорчают. Особенно вначале.

В общем, это был интересный опыт по созданию чего-то необычного. Я даю ссылку на гитхаб, где есть проект печатной платы и схемы (Altium), проект прошивки микроконтроллера (TrueStudio, реализация на HAL) и проект терминала управления на шарпе. Никакой документации - только хардкор. Я вообще довольно ленив (даже пост этот был очень выстрадан), особенно, когда дело касается всяких описаний, так что вываливаю эту кучу вам, без никаких обязательств.

https://github.com/Diject/HUlamp

Ну а чтобы было не скучно, вот схемы с безоговорочно правильными и оригинальными обозначениями. Тому, кто найдет "костыль" обвязки микроконтроллера, я поставлю плюсик - обещаю.

Декоративный светильник пикабушника-алкоголика Длиннопост, Светильник, Микроконтроллеры, Электроника, Визуализация, Бутылка, Видео
Декоративный светильник пикабушника-алкоголика Длиннопост, Светильник, Микроконтроллеры, Электроника, Визуализация, Бутылка, Видео
Показать полностью 6 1
